Electrolux EFT 9460 User manual

Montage- und Gebrauchsanweisung , Installatie- en gebruiksaanwijzing, Notice dutilisation et dinstallation
EFT 9460 - EFT 6460
EFT 630 - EFT 635
EFT 530 - EFT 531 - EFT 535
NL
D
Operating and Installation Instructions, Manual de Instruções, Instrucciones de ontaje y anejo
UK
FP E

2
Inhalt D
Bevor Sie jedoch Ihre neue Dunsthaube in Betrieb nehmen, lesen Sie erst diese Bedienungs- und
Montageanleitung.
Um Risiken zu vermeiden, die der Betrieb elektrischer eräte mit sich bringt, ist es wichtig, daß die Dunsthaube
korrekt installiert wird und Sie die Sicherheitsvorschriften beachten.
Heben Sie die Bedienungsanleitung an einem Ort auf, an dem Sie sie jederzeit greifen können.
Inhalt Seite 2
Inhoud pagina 12
Sommaire page 23
Contents page 34
Índice página 47
Indice pagina 58
D
NL
UK
F
Sicherheitshinweise............................................................................................................................................. 3
für den Küchenmöbel-Monteur ............................................................................................................................... 3
für den Benutzer ......................................................................................................................................................4
Allgemeines.......................................................................................................................................................... 5
Abluftbetrieb ............................................................................................................................................................ 5
Umluftbetrieb ...........................................................................................................................................................5
Bedienung der Dunstabzugshaube ................................................................................................................... 6
Korrekte Belüftung ..................................................................................................................................................6
Wartung und Pflege ............................................................................................................................................. 7
Reinigung .................................................................................................................................................................7
Metallfettfilter ..........................................................................................................................................................7
Fettvliesfilter ............................................................................................................................................................ 7
Aktivkohlefilter.........................................................................................................................................................8
Austausch der Lampe(n) .........................................................................................................................................8
Sonderzubeh r ..................................................................................................................................................... 9
Kundendienst ....................................................................................................................................................... 9
Technische Daten .............................................................................................................................................. 10
Installation .......................................................................................................................................................... 10
Auspacken ............................................................................................................................................................. 10
Plazierung .............................................................................................................................................................. 10
Elektroanschluß ..................................................................................................................................................... 10
Zubehör/Montagematerial...................................................................................................................................... 11
Montage am Oberschrank ..................................................................................................................................... 11
Befestigung an der Wand ...................................................................................................................................... 11
P
E

3
Sicherheitshinweise
für den üchenmöbel-Monteur
 Das Abluftrohr muss bei Abluftbetrieb
vorzugsweise den Originaldurchmesser des
erätes haben.
Achtung! Das Abluftrohr und die
Befestigungsmanschetten sind nicht im
Lieferumfang inbegriffen und müssen gesondert
erworben werden.
Bei Montage der Dunstabzugshaube sind
folgende Mindestabstände von der
Kochstellen-Oberkante bis Unterkante der
Dunstabzugshaube einzuhalten:
Elektroherde 500 mm
Gasherde 700 mm
Wenn die Installationsanweisungen des
askochgeräts einen größeren Abstand
vorgeben, ist dieser zu berücksichtigen.
 Bei gleichzeitigem Betrieb einer
Dunstabzugshaube im Abluftbetrieb und
Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4Pa
(4x10-5 bar) sein.
 Die Abluft darf nicht in einen Rauch- oder
Abgasschornstein eingeleitet werden. Das
Einleiten der Abluft in einen Schacht, der der
Entlüftung von Aufstellungsräumen von
Feuerstätten dient, ist nicht zulässig.
 Für die Abluftführung sind grundsätzlich die
behördlichen Vorschriften einzuhalten.
 Bei Betrieb als Abluftgerät ist für eine
ausreichende
Zuluftöffnung in etwa der röße der
Abluftöffnung zu sorgen.
 Aufgrund von Länder-Bauvorschriften
unterliegt der gemeinsame Betrieb von
Dunstabzugshauben und kamingebundenen
Feuerungsstätten, wie Kohle- oder Ölöfen und
as-Thermen im selben Raum, bestimmten
Einschränkungen.
 Der gemeinsame, gefahrlose Betrieb von
kamingebundenen eräten und
Dunstabzugshauben ist nur gewährleistet, wenn
Raum und/oder Wohnung (Raum-Luftverbund)
durch eine geeignete Zuluftöffnung von ca.
500-600 cm2 von außen belüftet sind und
dadurch bei laufender Dunstabzugshaube
Unterdruck vermieden wird.
 Im Zweifelsfalle Rat und Zustimmung des
zuständigen Bezirks-Schornsteinfegermeisters
oder der örtlichen Baubehörde einholen.
 Da in Räumen ohne Feuerungsstätte die Regel
gilt: Zuluftöffnung so groß wie Abluftöffnung,
kann durch eine größere Öffnung als 500-600
cm2 der Wirkungsgrad der Ablufteinrichtung
beeinträchtigt werden.
 Der Betrieb der Dunstabzugshaube als
Umlufthaube ist unter den genannten
Umständen gefahrlos und unterliegt nicht den
obengenannten Vorschriften.
 Die Funktion der Dunstabzugshaube bei
Abluftbetrieb ist nur dann optimal, wenn
folgendes beachtet wird:
 kurze, gerade Abluftstrecken
 möglichst wenige Rohrbögen
 Verlegung der Rohre nicht in spitzen
Winkeln, sondern in flachen Bögen
 möglichst große Rohrdurchmesser
(vorzugsweise Originalauslass-
Durchmesser beibehalten).
 Bei Nichtbeachtung dieser rundsätze muß mit
drastischen Leistungsverlusten und erhöhten
Betriebsgeräuschen gerechnet werden.

4
für den Benutzer
 Es muß darauf geachtet werden, daß
Kochstellen bei Betrieb stets abgedeckt sind,
damit nicht durch zu starke Hitzeentwicklung
das erät beschädigt wird. Unbedingt zu
vermeiden sind offene Feuerstellen bei Öl-,
as- und Kohleherden.
 Außerdem ist beim Fritieren über Herd/Mulde
das zum Fritieren verwendete erät während
des Betriebes zu beaufsichtigen.
 Das im Fritiergerät enthaltene Öl kann sich
durch Überhitzung selbst entzünden- akute
Brandgefahr!
 Bei Verwendung von verschmutztem Öl kann
noch leichter Selbstentzündung entstehen.
Flambieren ist unter der Dunstabzugshaube
nicht erlaubt.
Bei allen Arbeiten an der
Dunstabzugshaube, auch beim
Lampenwechsel, ist das Gerät vom Stromnetz
zu trennen. (Schraubsicherungen aus der
Fassung herausnehmen bzw.
Sicherungsautomaten abschalten oder
Netzstecker ziehen).
 Es ist wichtig, die Filterwechsel bzw.
Reinigungsintervalle einzuhalten.
Bei Nichtbeachtung besteht infolge von
Fettablagerung Feuergefahr.
In Übereinstimmung mit den Anforderungen der
Europäischen Richtlinie 2002/96/E über Elektro-
und Elektronik-Altgeräte (WEEE) ist vorliegendes
erät mit einer Markierung versehen.
Sie leisten einen positiven Beitrag für den Schutz
der Umwelt und die esundheit des Menschen,
wenn Sie dieses erät einer gesonderten
Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches erät durch
unsachgemäße Entsorgung negative
Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden
Produktdokumentation ist folgendes Symbol
einer durchgestrichenen Abfalltonne abgebildet.
Es weist darauf hin, dass eine Entsorgung im
normalen Haushaltsabfall nicht zulässig ist.
Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und
Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen
Bestimmungen zur Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden
Ihrer emeindeverwaltung, an den lokalen
Recyclinghof für Haushaltsmüll oder an den
Händler, bei dem Sie dieses erät erworben haben,
um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses
Produkts zu erhalten.

5
Allgemeines
 Die Dunstabzugshaube wird als Abluftgerät
ausgeliefert und kann durch den Einsatz eines
Aktivkohlefilters (Sonderzubehör) als
Umluftgerät verwendet werden.
 Für den Umluftbetrieb wird der Original-
Aktivkohlefilter aus dem Sonderzubehör
benötigt.
Nur für: EFT 630 W/ B / 942 120 776
EFT 630 B/ B / 942 120 777
EFT 635 X/ B / 942 120 779
EFT 9460 - EFT 6460
 Die Dunstabzugshaube ist mit einem
Aktivkohlefilter bereits ausgestattet.
Falls die Abluftversion erwünscht ist, bitte
den Kohlefilter entfernen.
Abluftbetrieb
 Die Luft wird mit Hilfe eines an den
Abluftstutzen anzubringenden Rohres ins
Freie geleitet.
 Achtung! Das Abluftrohr und die
Befestigungsmanschetten sind nicht im
Lieferumfang inbegriffen und müssen gesondert
erworben werden.
 Das Abluftrohr muß bei Abluftbetrieb
denselben Durchmesser wie der
ebläseaustrittstutzen haben, um die
spezifizierten Leistungswerte zu erreichen.
Umluftbetrieb
 Die Luft wird gefiltert und durch das
Frontgitter in den Raum zurückgeführt.
Hebel in Stellung F bringen
Für den Umluftbetrieb wird der Original
Aktivkohlefilter TYPE 10 aus dem
Sonderzubehör benötigt.

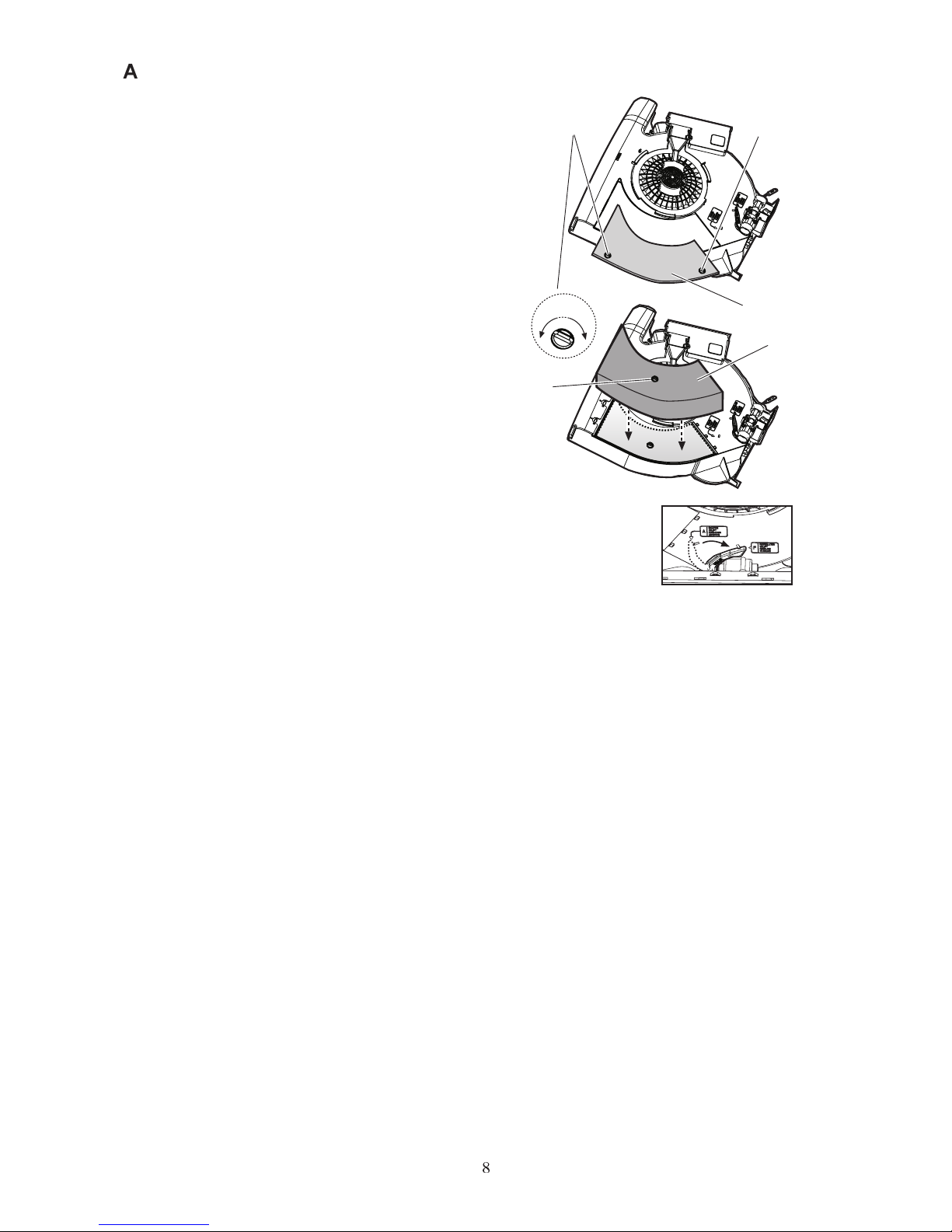

Bild 1 - Abluftbetrieb
Bild 2 - Umluftbetrieb
... ins Freie geleitet
Abluftrohr
Abluftstutzen
(Bajonett-anschluss
mit Schraube)
A
F
Aktivkohlefilter
Hebel
Frontgitter

6
Bedienung der Dunstabzugshaube
 Die Dunstabzugshaube ist mit regelbarer
Drehzahl ausgerüstet. Es ist ratsam, die
Dunstabzugshaube einige Minuten vor
Beginn des Kochens einzuschalten und sie
ungefähr 15 Minuten nach dem Kochen
weiterlaufen zu lassen, damit alle erüche
sicher entfernt werden.
Auf der Vorderseite des erätes befinden sich die
Schalter:
Lichtschalter: Der Schalter dient dazu, die
Lampe, mit der die Dunstabzugshaube
ausgestattet ist, ein- und auszuschalten.
Motorschalter: Dieser dient zum Einschalten
und Ausschalten und zum Wählen der
eschwindigkeiten des ebläses.
orrekte Belüftung
Damit die Dunsthabue richtig arbeitet, sollten die
Küchenfenster geschlossen sein.Bei Abluftbetrieb
sollte jedoch ein Fenster in einem anderen Raum
geöffnet sein, damit ein Luftaustausch stattfinden
kann.

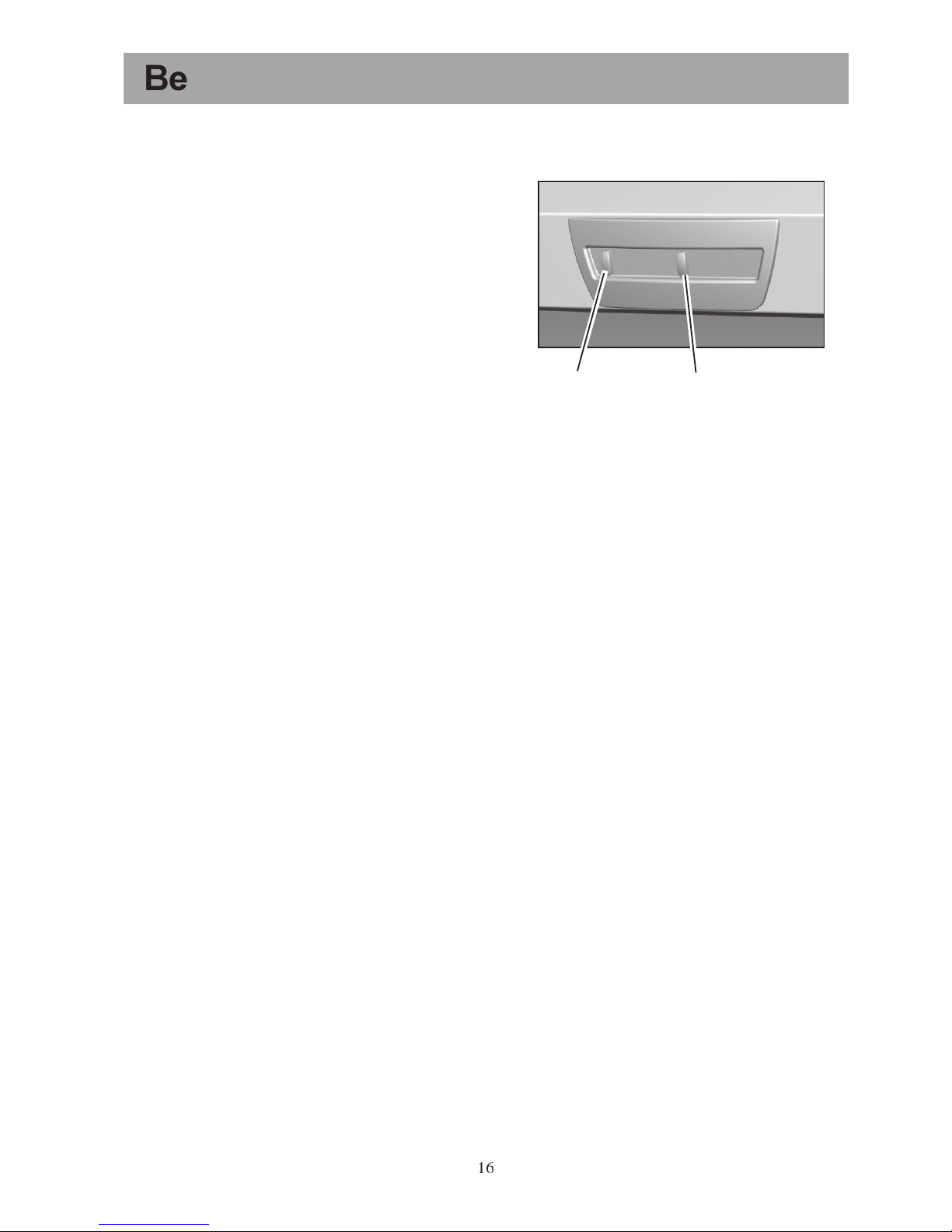

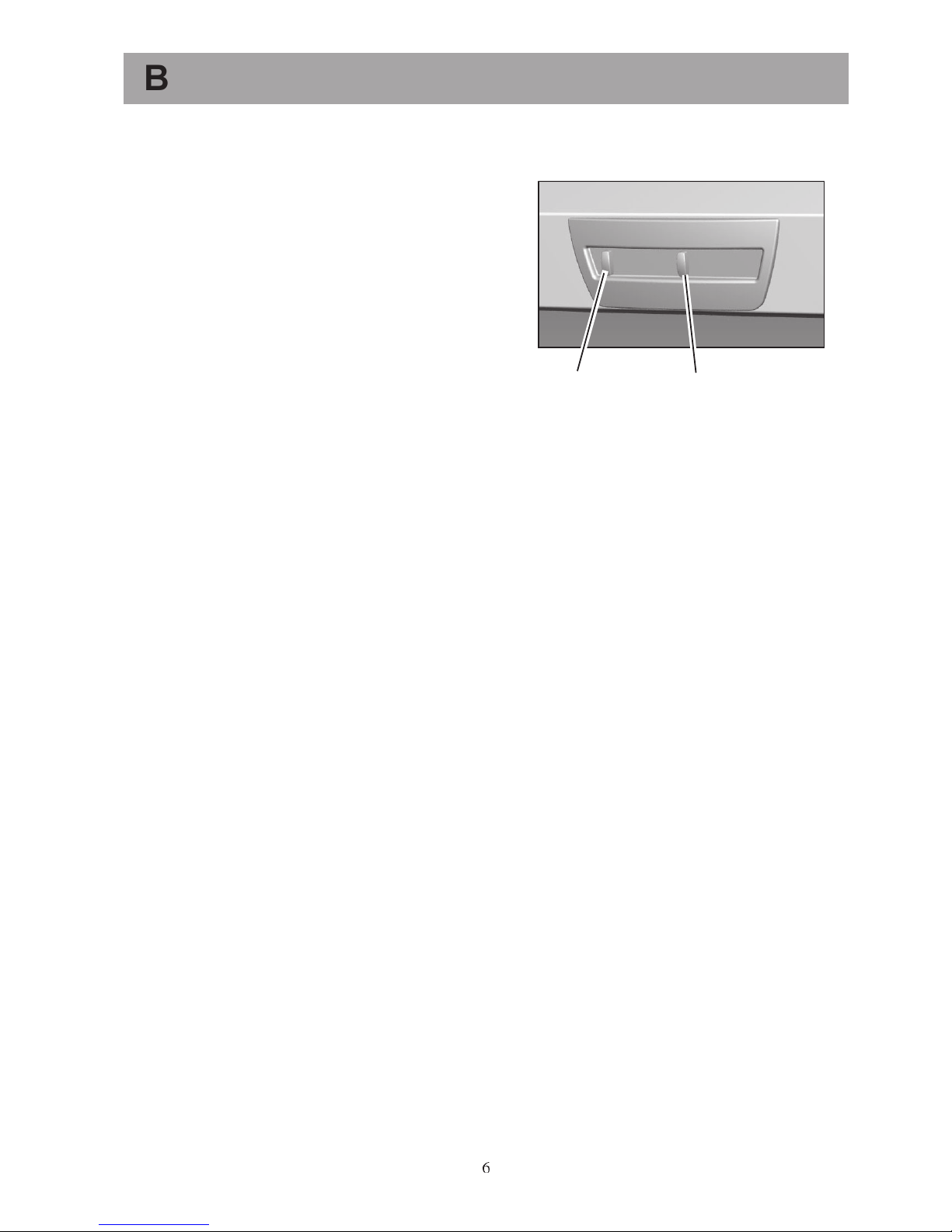

Bild 3 - Bedienfeld
Motorschalter
Lichtschalter

7
Achtung
 Nichtbeachtung dieser Anweisungen zur
Reinigung des erätes und zum Wechsel bzw.
zur Reinigung der Filter kann zum Brand
führen. Diese Anweisungen sind unbedingt zu
beachten!
 Der Hersteller übernimmt keine Haftung für
irgendwelche Schäden am Motor oder aus
Feuergründen, die auf eine unsachgemäße
Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften
zurückzuführen sind.
Reinigung
Achtung: Zum Reinigen der Dunstabzugshaube
erät vom Stromnetz trennen.
Nicht mit spitzen egenständen in das Schutzgitter
des Motors eindringen.
Äußere Teile mit milder Spüllauge reinigen. Scharfe
Reinigungsmittel, Bürste oder Scheuersand
vermeiden.
Die Schalterblende und das Fettfiltergitter nur mit
feuchtem Tuch und milden Spülmitteln reinigen.
Es ist wichtig, die Filterwechsel sowie die
Reinigungsintervalle einzuhalten. Bei
Nichtbeachtung besteht infolge von
Fettablagerungen Feuergefahr!
Metallfettfilter
EFT 635-535-531-9460-6460 (1 oder 2 Filter)
 Metallfettfilter haben die Aufgabe, Fettpartikel, die
beim Kochen entstehen, aufzusaugen. Sie werden in
jedem Fall, d.h. sowohl bei Abluft- als auch bei
Umluftbetrieb, verwendet.
Metallfettfilter sollen alle 4 Wochen im
eschirrspüler bzw. von Hand gereinigt werden.
Öffnen der Metallfettfilter
Die Verriegelung des Fettfilters zuerst nach hinten
dann nach unten herausnehmen.
Zum Ausbau in umgekehrter Reihenfolge vorgehen.
 Innengehäuse nur mit warmer Spülmittellauge
reinigen. Keine scharfe Reinigungsmittel, Bürste
oder Scheuersand verwenden!
Fettvliesfilter (EFT 630-530)
 Die Fettfilter haben die Aufgabe, die Fettpartikel, die
beim Kochen entstehen, aufzusaugen und werden in
jedem Fall, d.h. sowohl bei Abluft- als auch bei
Umluftbetrieb, verwendet.
Der Fettvliesfilter kann nicht gereinigt werden und
muß einmal pro Monat ausgewechselt werden.
 Wenn man den Fettfilter austauscht, auch das
Fettfilterblech mit lauwarmem Wasser und einem
flüssigen, nicht scheuernden Spülmittel reinigen.
 Die Fettfilter können beim Kundendienst bestellt
werden.
Öffnen des Gitters
Die Verriegelung des itters zuerst nach hinten, dann
nach unten herausnehmen.
Zum Herausnehmen das itter rechts nach vorne
ziehen und aushaken.
Entfernen der Fettfilter
Zum Herausnehmen des Filters öffnen Sie das itter
und nehmen die Haltestops heraus.
Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom
Stromnetz getrennt werden.
Wartung und Pflege
ab
b
a
a
a
Bild 4 - Öffnen der Metallfettfilter
Verriegelung EFT 635-535-531-9460-6460
Verriegelung - EFT 630-530
Bild 5 - Fettvliesfilter (EFT 63 - EFT 53 )
1
2
3
Fettvliesfilter
Haltestops
Verriegelung
Verriegelung
Gitter

8
Aktivkohlefilter
 Der Aktivkohlefilter muß dann verwendet
werden, wenn man die Dunstabzugshaube als
Umluftgerät einsetzen möchte.
 Dazu wird der Original Aktivkohlefilter (siehe
Sonderzubehör) benötigt.
Austausch des Aktivkohlefilters
Im allgemeinen müssen Aktivkohlefilter
zumindest einmal alle vier Monate
ausgewechselt werden.
Dieser Filter kann weder gewaschen noch
wiederverwendet werden. Um eine
einwandfreie Aufnahme der erüche zu
garantieren, muss das Aktivkohlevolumen auf
die Luftleistung der Haube abgestimmt sein. In
diesem Fall garantiert die hohe Qualität der
Aktivkohle bei normalem Einsatz der
Dunstabzugshaube eine effiziente Aufnahme
von Küchengerüchen für cirka vier Monate.
Deshalb sollten nur Originalfilter verwendet
werden, die regelmäßig ausgetauscht werden
müssen.
Montage
Durch Drehen der Knäufe um 90° die
Abdeckung entfernen.
In das dafür vorgesehene Fach den Kohlefilter
einsetzen und ihn durch Drehen der Knäufe um
90° befestigen, dann die Abdeckung wieder
schließen.
Zum Ausbau in umgekehrter Reihenfolge
vorgehen.
 Innengehäuse nur mit warmer Spülmittellauge
reinigen. Keine scharfen Reinigungsmittel,
Bürste oder Scheuersand verwenden!
 Bei Bestellung eines Ersatzfilters die
Modellbezeichnung und die E-Nr. angeben.
Diese Daten sind auf dem Typenschild an der
Innenseite des erätes zu finden.
 Der Aktivkohlefilter kann beim Kundendienst
bestellt werden.
Austausch der Lampe(n)
 Dunstabzugshaube vom Stromnetz trennen.
 Öffnen Sie das Absauggitter bzw. entfernen Sie
den Metallfettfilter.
 Defekte Lampe herausnehmen und durch neue
eines gleichwertigen Typs ersetzen.
 Bauen Sie das Absauggitter bzw. den Fettfilter
wieder ein.
 Bevor der Kundendienst gerufen wird, weil die
lühlampe nicht brennt, erst prüfen, ob sie fest
eingeschraubt ist.
Bild 6 - Aktivkohlefilter - Montage
90°
Knäufe
Abdeckung
Knäufe
Knäufe
Hebel in Stellung
F bringen
Aktivkohlefilter

9
Sonderzubehör
Aktivkohlefilter TYPE 10
Mauerkasten Beim Kundendienst erfragen
Abluftrohr Beim Kundendienst erfragen
Kundendienst
Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis).
Folgende Daten beim Anruf angeben:
1. Modellbezeichnung
2. E-Nr.
3. F-Nr.
Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern.
Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.
SERVICE
Handelt es sich um eine technische Störung?
Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Telefonnummern befinden sich im Abschnitt
Kundendienststellen.)
Bereiten Sie das espräch in jedem Fall gut vor. Sie erleichtern so die
Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:
Halten Sie möglichst genau fest:
 Wie äußert sich die Störung?
 Unter welchen Umständen tritt die Störung auf?
Notieren Sie für das espräch unbedingt folgende Kennziffern Ihres
erätes auf dem Typenschild:
 E-Nr. (9 Stellen),
 F-Nr. (8 Stellen).
Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite
des erätes zugänglich.
Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur Hand haben:
E-Nr . . . . . . . . . F-Nr . . . . . . . . .
Wann entstehen Ihnen auch während der arantiezeit Kosten?
 wenn Sie die Störung mit Hilfe dieser ebrauchsanweisung selbst hätten beseitigen können,
 wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht
alle wichtigen Informationen erhalten hat und daher z.B. Ersatzteile holen muß. Diese Mehrfahrten können
Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.

10
Technische Daten
Modell EFT 630 EFT 530 EFT 630/GB EFT 9460 EFT 6460
EFT 635 EFT 535 EFT 635/GB
EFT 531
Maße (in cm):
Höhe 13,2 13,2 13,2 13,2 13,2
Breite 59,9 49,9 59,9 89,9 56,9
Tiefe 51 51 51 51 51
Gesamtanschlußwerte: 140W 140 W 180 W 240 W 240 W
Lüftermotor: 1 x 100 W 1 x 100 W 1 x 100 W 1 x 160 W 1 x 160 W
Beleuchtung: 1 x 40 W 1 x 40 W 2 x 40 W 2 x 40 W 2 x 40 W
Länge des Netzkabels: 150 cm 150 cm 150 cm 150 cm 150 cm
Elektroanschluß: 220 - 240 V 220 - 240 V 220 - 240 V 220 - 240 V 220 - 240 V
50/60 Hz 50/60 Hz
Konstruktions- und Farbänerungen im Rahmen der technischen Entwicklung bleiben vorbehalten.
Installation
Auspacken
Überprüfen Sie bei Auspacken, ob das erät nicht
beschädigt ist und ob alle Zubehörteile vollständig
vorhanden sind
Plazierung
Die Dunsthaube muß in einen Mindestabstand von
50 cm bei Elektroherden und von 70 cm bei as-
bzw. askombiherden angebracht werden. Bild. 7.
Wenn die Installationsanweisungen des
askochgeräts einen größeren Abstand vorgeben,
ist dieser zu berücksichtigen.
Elektroanschluß
Sicherheitshinweise für den Elektro-
Installateur
Vor dem Anschluß des erätes darauf achten, daß
die auf dem Typenschild verzeichnete Spannung
der tatsächlichen Netzspannung entspricht.Falls
das erät mit Stecker ausgerüstet ist, kann es an
jede vorschriftsmäßig installierte und gut
zugängliche Steckdose angeschlossen werden.
Bei erforderlichem Festanschluß darf die
Dunstabzugshaube nur durch einen beim
zuständigen Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur angeschlossen
werden. Installationsseitig ist eine allpolige
Trennvorrichtung mit mind. 3mm
Kontaktöffnungsweite vorzusehen.
Für Störungen, die wegen Nichtbeachtung der o.g.
Anweisungen auftreten, wird nicht gehaftet.
Bild 7 - Plazierung
Min
70 cm
Min
50 cm

11
2
3
4
4
4
5
5
3
1
6
68
7
1cm
5 !
9
7
Installation

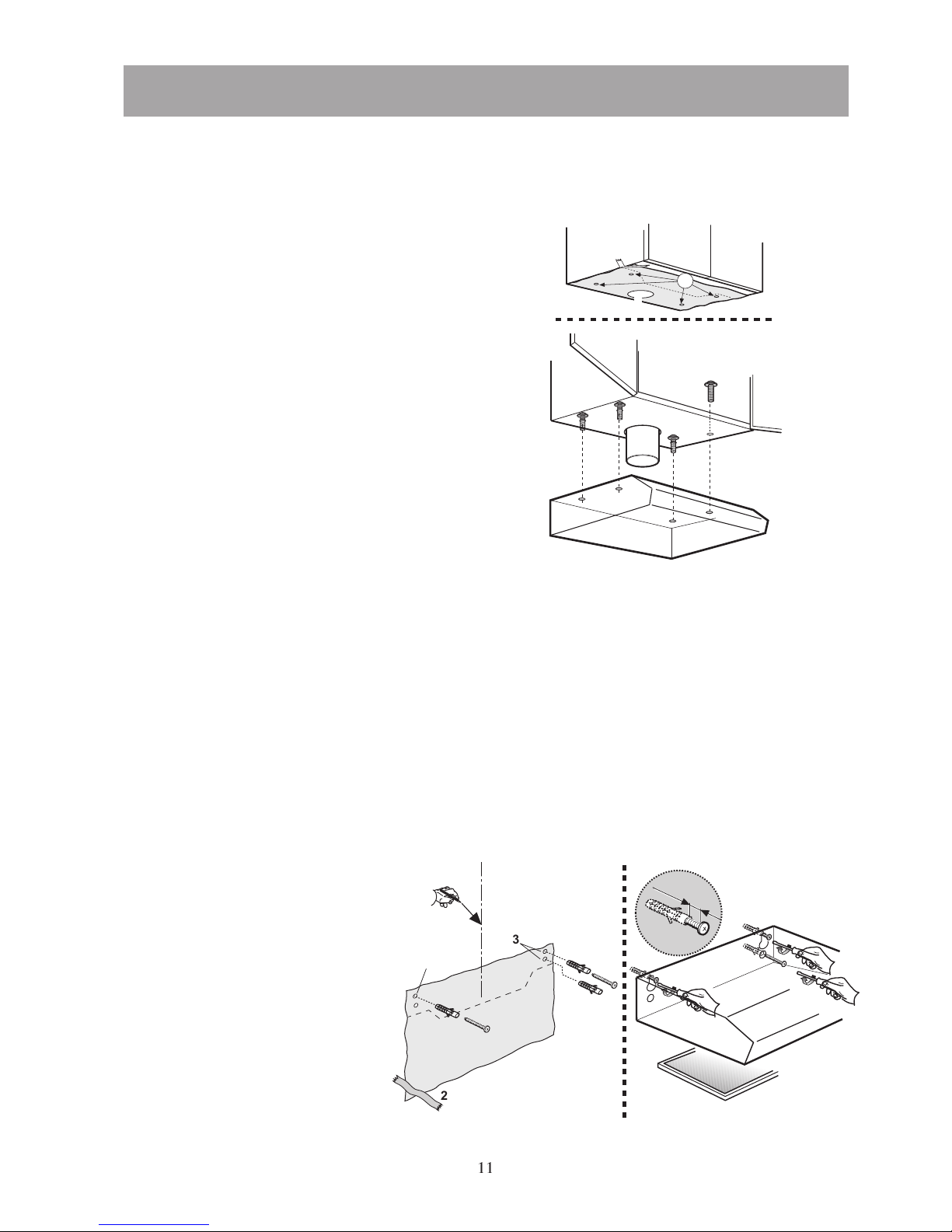

Bild 9 - Befestigung an der Wand
Zubehör/Montagematerial
4 Holzschrauben 5 x 45 mm
4 Dübel Ø 8 mm
4 Holzschrauben 4,2 x 35 mm
1 Abluftstutzen Ø 125 mm
1 Schlüssel (zum Festziehen von Schrauben mit
Kopf des Typs TORX)
1 Blechschraube 2.9 x 13
Montage am Oberschrank
 An der Unterseite des Hängeschrankes, unter
Verwendung der Bohrschablone (1) die Löcher
bohren (2).
Das Bohrloch für das Abluftrohr (4) ist nur
dann erforderlich, wenn die Haube mit
Abluftbetrieb betrieben werden soll (3).
 Vom Inneren des Hängeschrankes her die 4
mitgelieferten Schrauben einsetzen (5) und in
die am erät ausgearbeiteten Löcher
einschrauben.
Befestigung an der Wand
 Mittellinie an der Wand kennzeichnen, um das
Montageverfahren zu erleichtern (1).
Die Bohrschablone an der Wand befestigen (2).
 3 Löcher von Ø 8 mm in die Wand bohren (3),
2 Löcher an den oberen Punkten, 1 Loch
wahlweise an den unteren Punkten.
 3 Wanddübel von Ø 8 mm einsetzen (4).
 2 Schrauben 5x45 einsetzen (5) (nicht
vollkommen festschrauben) und erät daran
aufhängen (6).
 Die Schrauben festziehen (7).
 In der Innenseite der Haube die dritte 5x45
Schraube in die unteren Öffnung einsetzen (8)
und festziehen (9).
Bild 8 - Montage am Oberschrank
1
2
5
4
5
5
5
3

12
Inhoud NL
Veiligheidsaanwijzingen .................................................................................................................................... 13
voor de keukenmeubel-monteur............................................................................................................................. 13
voor de gebruiker ................................................................................................................................................... 14
Algemeen............................................................................................................................................................ 15
ebruik als afzuigkap ............................................................................................................................................. 15
ebruik als recirculatiekap..................................................................................................................................... 15
Bediening van de afzuigkap ............................................................................................................................. 16
Ventilatie ................................................................................................................................................................ 16
Onderhoud .......................................................................................................................................................... 17
Reiniging ................................................................................................................................................................ 17
Metalen vetfilters ................................................................................................................................................... 17
Vetfilter .................................................................................................................................................................. 18
Koolfilter ................................................................................................................................................................ 18
Vervangen van de lamp(en) ................................................................................................................................... 18
Extra leverbare accessoires ............................................................................................................................ 19
Klantenservice ................................................................................................................................................... 19
Technische gegevens........................................................................................................................................ 21
Installatie ............................................................................................................................................................ 21
Uitpakken ............................................................................................................................................................... 21
Plaats ..................................................................................................................................................................... 21
Elektrische aansluiting ............................................................................................................................................ 21
Toebehoren/Montagemateriaal .............................................................................................................................. 22
Montage aan een bovenkastje ...............................................................................................................................22
Bevestiging aan de wand ....................................................................................................................................... 22
U bent nu in het bezit van een Electrolux product. Vanzelfsprekend kunt u ook tijdens het gebruik van uw product
op Electrolux rekenen. Daarom nodigen wij u van harte uit u te registreren op onze internetsite electrolux.nl. Wij
kunnen u dan nog beter van dienst zijn met informatie over producten, tips, innovaties, oplossingen voor storingen
etc. U vindt de Electrolux productregistratie onder Consumentenbelangen op de homepage van
www.electrolux.nl.
Voordat u uw nieuwe afzuigkap in gebruik neemt, dient u eerst deze gebruiks- en installatie-aanwijzing door te
lezen.
Om gevaren die het gebruik van elektrische apparaten met zich meebrengt te voorkomen, is het belangrijk dat de
kap correct wordt geïnstalleerd en dat u de veiligheidsvoorschriften opvolgt. Houd de gebruiksaanwijzing bij de
hand, zodat u nog eens iets kunt nalezen.

13
Veiligheidsaanwi zingen
voor de keukenmeubel-monteur
 De afvoerbuis moet bij gebruik als afzuigkap
een diameter van 125 mm hebben.
Indien nodig zijn op bestelling buizen in
verschillende vormen en diameters en
afvoersystemen naar buiten (telescoop-
muurkast) verkrijgbaar. Neem daarvoor contact
op met onze service-afdeling.
Let op! De afvoerbuis en de
bevestigingsringen worden niet bijgeleverd
en moeten apart worden aangeschaft.
Bij de montage van de afzuigkap moeten de
volgende minimale afstanden van de
bovenkant van de kookzones of gasbranders
tot de onderkant van de afzuigkap worden
aangehouden:
elektrisch fornuis 500 mm
gasfornuis 700 mm
Indien in de installatie-aanwijzing van het
gaskooktoestel een grotere afstand wordt
aangegeven moet hiermee rekening worden
gehouden.
 Bij gelijktijdig gebruik van het apparaat als
afzuigkap en stookplaatsen mag in de ruimte
waar de stookplaats zich bevindt de onderdruk
niet groter dan 4PA (4x10-5 bar) zijn.
 De afgewerkte lucht mag niet in een kanaal dat
bestemd is voor de afvoer van rook-/
verbrandingsgassen of een schacht die dient
voor de ontluchting van ruimten met
stookplaatsen geleid worden.
 Voor het afvoeren van de afgewerkte lucht
moeten de plaatselijke voorschriften in acht
genomen worden.
 Bij gebruik als afzuigkap moet gezorgd worden
voor een voldoende grote toevoeropening, die
ongeveer even groot als de afvoeropening moet
zijn.
 Op grond van landelijke bouwvoorschriften
gelden voor het gemeenschappelijk gebruik van
afzuigkappen en toestellen die zijn aangesloten
op een verbrandingsgaskanaal/schoorsteen,
zoals kolen - of oliekachels en gasovens in
dezelfde ruimte, bepaalde beperkingen.
 Het gemeenschappelijke, ongevaarlijke gebruik
van schoorsteengebonden toestellen en
afzuigkappen is alleen gewaarborgd, als ruimte
en/of woning door een geschikte
toevoeropening van ca. 500-600 cm2 van buiten
geventileerd zijn, waardoor bij lopende
afzuigkap een onderdruk vermeden wordt.
 Omdat in ruimten zonder rookkanaalafvoer de
regel geldt toevoeropening even groot als
afvoeropening kan door de grotere opening van
500-600 cm2 de werking van de afvoerinrichting
nadelig beïnvloed worden.
 Het gebruik van het apparaat als recirculatiekap
is onder de genoemde omstandigheden zonder
gevaar en valt niet onder bovengenoemde
voorschriften.
 Het apparaat functioneert als afzuigkap alleen
optimaal als u het volgende in acht neemt:
- korte, rechte afvoerverbindingen
- zo min mogelijk bochten in de buis
- buizen niet met scherpe hoeken maar met
flauwe bochten laten verlopen
- zo groot mogelijke buisdiameter (bij
voorkeur dezelfde diameter als de
afvoeropening).
 Als u deze basisregels niet in acht neemt, moet
u rekening houden met aanzienlijk
vermogensverlies en verhoogd bedrijfsgeluid.

14
voor de gebruiker
 U dient erop te letten dat op ingeschakelde
kookzones en gasbranders altijd een pan staat,
opdat het apparaat niet door te sterke hitte-
ontwikkeling wordt beschadigd. Bij olie-, gas- en
kolenfornuizen dient open vuur beslist te worden
vermeden.
 Bovendien moet bij het frituren op een fornuis
of kookplaat de frituurpan tijdens het gebruik
altijd in het oog worden gehouden.
 De olie in de frituurpan kan door oververhitting
vlam vatten.
 Bij gebruik van verontreinigde olie kan nog
makkelijker zelfontbranding ontstaan.
 Wij wijzen u erop dat door oververhitting brand
kan ontstaan.
 Flamberen onder de afzuigkap is niet
toegestaan.
 Bij alle werkzaamheden aan de afzuigkap, ook
bij het vervangen van de lamp, moet het
apparaat spanningloos worden gemaakt
(zekering in de huisinstallatie uitschakelen).
 Het is belangrijk dat u tijdig de filters vervangt
resp. reinigt.
Anders bestaat ten gevolge van vetafzetting
brandgevaar.
Dit apparaat is voorzien van het merkteken volgens
de Europese richtlijn 2002/96/E inzake
Afgedankte elektrische en elektronische apparaten
(AEEA).
Door ervoor te zorgen dat dit product op de juiste
manier als afval wordt verwerkt, helpt u mogelijk
negatieve consequenties voor het milieu en de
menselijke gezondheid te voorkomen die anders
zouden kunnen worden veroorzaakt door onjuiste
verwerking van dit product als afval.
Het symbool op het product of op de
bijbehorende documentatie geeft aan dat dit
product niet als huishoudelijk afval mag worden
behandeld. In plaats daarvan moet het worden
afgegeven bij een verzamelpunt voor recycling van
elektrische en elektronische apparaten.
Afdanking moet worden uitgevoerd in
overeenstemming met de plaatselijke
milieuvoorschriften voor afvalverwerking.
Voor nadere informatie over de behandeling,
terugwinning en recycling van dit product wordt u
verzocht contact op te nemen met het stadskantoor
in uw woonplaats, uw afvalophaaldienst of de
winkel waar u het product heeft aangeschaft.

15
Algemeen
 Het apparaat wordt als afzuigkap geleverd en
kan in combinatie met een koolfilter (extra
leverbaar accessoire) als recirculatiekap worden
gebruikt.
 Daarvoor is een origineel koolfilter nodig (zie
Extra leverbare accessoires).
Alleen voor: EFT 630 W/ B / 942 120 776
EFT 630 B/ B / 942 120 777
EFT 635 X/ B / 942 120 779
EFT 9460 - EFT 6460
 De kap is al uitgerust met een koolfilter.
Verwijder dit filter als u de kap als afzuigkap
gaat gebruiken.
Gebruik als afzuigkap
 De lucht wordt met behulp van een op de
afvoeropening aan te brengen buis naar buiten
afgevoerd.
Let op! De afvoerbuis en de
bevestigingsringen worden niet bijgeleverd
en moeten apart worden aangeschaft.
 Voor de beste afzuigprestaties moet de
afvoerbuis dezelfde diameter hebben als de
afvoeropening.
Gebruik als recirculatiekap
 De lucht wordt gefilterd en teruggevoerd naar
de ruimte door het rooster aan de voorzijde.
 Breng hendel in positie F.
 Voor gebruik als recirculatiekap is een origineel
koolfilter TYPE 10 (extra leverbaar
accessoire) nodig.
afb. 1 - Gebruik als afzuigkap
afb. 2 - Gebruik als recirculatiekap
... naar buiten afgevoerd
afvoerbuis
afvoeropening
(bajonetsluiting met
schroef)
A
F
koolfilter
hendel
rooster

16
Bediening van de afzuigkap
 De afzuigkap is voorzien van een motor met
regelbaar toerental. Wij raden u aan de kap
enkele minuten voordat u met koken begint in
te schakelen en ca. 15 minuten nadat u klaar
bent met koken verder te laten lopen, opdat alle
luchtjes worden verwijderd.
De schakelaars bevinden zich aan de voorkant van
de kap:
Lichtschakelaar: hiermee kan de verlichting
van de afzuigkap worden in- en uitgeschakeld.
Motorschakelaar: voor in- en uitschakelen van
de motor resp. om één van de drie standen te
kiezen.
Ventilatie
Voor een goede werking van de kap moeten ramen
in de keuken tijdens het koken gesloten zijn.
Bij gebruik als afzuigkap moet echter een raam in
een andere kamer geopend zijn, opdat
luchtuitwisseling kan plaatsvinden.
afb. 3 - Bedieningspaneel
motorschakelaar
lichtschakelaar

17
Attentie
 Als u deze aanwijzingen m.b.t. reiniging van
het apparaat en vervanging resp. reiniging van
de filters niet opvolgt, kan dat tot brand leiden.
Deze aanwijzingen beslist opvolgen!
 De fabrikant is niet aansprakelijk voor schade
aan de motor of schade t.g.v. brand die het
gevolg zijn van ondeskundig onderhoud of niet
opvolgen van de bovengenoemde
veiligheidsvoorschriften.
Reiniging
 Attentie: eerst de stekker uit het stopcontact
trekken.
een spitse voorwerpen in het beschermrooster
van de motor steken.
 De buitenkant van het apparaat met een mild
sopje reinigen. ebruik geen scherpe
reinigingsmiddelen, borstels of schuurmiddel.
 Het bedieningspaneel en het vetfilterrooster
alleen met een vochtige doek en mild
afwasmiddel reinigen.
 Het is belangrijk om op tijd de filters te
vervangen resp. te reinigen. Als u deze
aanwijzingen niet opvolgt, kan t.g.v.
vetafzetting brandgevaar ontstaan.
Metalen vetfilters
EFT 635-535-531-9460-6460 (1 of 2 filters)
 De metalen vetfilters hebben de taak om de
vetdeeltjes die bij het koken ontstaan, op te
zuigen en worden altijd, d.w.z. zowel bij
gebruik als afzuigkap als bij gebruik als
recirculatiekap, gebruikt.
De metalen vetfilters moeten elke 4 weken
worden gedemonteerd en in de afwasautomaat
of met de hand worden schoongemaakt.
Demonteren van de metalen vetfilters
Trek eerst de hendels naar achteren (a), trek dan
het rooster naar buiten (b).
Reinigen met de hand
Metaalfiltercassette ca. 1 uur in heet water met
een vetoplossend schoonmaakmiddel weken en
daarna met heet water afspoelen. Proces evt.
herhalen. Cassette afdrogen en weer inzetten.
Afwasautomaat
Metaalfiltercassette in de afwasautomaat zetten.
Sterkste programma en hoogste temperatuur
(min. 65°C) kiezen. Proces evt. herhalen.
Cassette afdrogen en weer inzetten.
Machinaal reinigen van de metalen vetfilters
kan tot lichte verkleuringen leiden, die
echter geen invloed op de werking hebben.
 De binnenkant van de kap alleen met een warm
sopje reinigen. een scherpe
reinigingsmiddelen, borstels of schuurmiddelen
gebruiken!
Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact
trekken.
Onderhoud
ab
b
a
a
a
afb. 4 - Demonteren van de metalen
vetfilters
vergrendeling EFT EFT 635-535-531-9460-6460
vergrendeling - EFT 630-530

18
Vetfilter (EFT 630-530)
 Het vetfilter heeft de taak om de vetdeeltjes die
bij het koken ontstaan, op te zuigen en wordt
altijd, d.w.z. zowel bij gebruik als afzuigkap als
bij gebruik als recirculatiekap, gebruikt.
Het filter kan niet worden gereinigd en moet
één maal per maand worden vervangen.
 Als u het vetfilter vervangt, ook het filterrooster
met lauw water en een vloeibaar, niet schurend
reinigingsmiddel schoonmaken.
 Het vetfilter kunt u bestellen bij de service-
afdeling.
Openen van het rooster
De vergrendeling van het rooster eerst naar
achteren klappen en dan naar beneden
losnemen.
 Het rooster rechts naar voren trekken en
loshaken.
Losnemen van het filter
Om het filter los te nemen opent u het rooster
en verwijdert u de bevestigingspallen.
oolfilter
 Het koolfilter moet worden gebruikt, als het
apparaat als recirculatiekap wordt gebruikt.
 Daarvoor is een origineel koolfilter nodig (zie
Extra leverbare accessoires).
Vervangen van het koolfilter
Bij normaal gebruik moet het koolfilter elke 4
maanden worden vervangen. Dit filter kan niet
worden gewassen en hergebruikt. Om een
onberispelijke opname van de kookluchtjes te
garanderen, moet het volume aan actieve kool
zijn afgestemd op de luchtgeleiding van de kap.
In dit geval garandeert de hoge kwaliteit van de
actieve kool bij normaal gebruik van het
apparaat een efficiënte opname van luchtjes
voor ca. 4 maanden. Daarom moeten alleen
originele filters worden gebruikt, die regelmatig
moeten worden vervangen.
Montage
Het deksel verwijderen door de knoppen 90°
te draaien.
Koolfilter in de daarvoor bestemde ruimte
plaatsen en bevestigen door de knoppen 90° te
draaien, dan het deksel weer sluiten.
 Om het filter los te nemen in omgekeerde
volgorde te werk gaan.
 Bij bestelling van een nieuw filter modelnaam
en E-nr. opgeven. Deze gegevens vindt u op het
typeplaatje aan de binnenzijde van het apparaat.
 Het koolfilter kunt u bestellen bij de service-
afdeling.
afb. 6 - Koolfilter - Montage
Vervangen van de lamp(en)
 Stekker uit het stopcontact trekken.
 Rooster verwijderen.
 Defecte lamp door een gelijkwaardige lamp
vervangen.
 Rooster weer monteren.
 Voordat u contact opneemt met onze service-
afdeling, omdat de gloeilamp niet brandt, eerst
controleren of de lamp stevig vast zit.
1
2
3
vetfilter
bevestigingspallen
vergrendelingvergrendeling
rooster
afb. 5 - Vetfilter (EFT 63 - EFT 53 )
90°
knoppen
deksel
knoppen
knoppen
Hendel in
positie F brengen
koolfilter

19
Extra leverbare accessoires
koolfilter TYPE 10
muurkast Neem contact op met
onze service-afdeling
afvoerbuis Neem contact op met
onze service-afdeling
Klantenservice
Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen
raadplegen:
Service-informatielijn [phone]
(voor bezoek servicetechnicus en onderdelen)
Consumentenbelangen [phone]
(voor algemene, product- of gebruiksinformatie)
Belangrijk!
Houd bij het opgeven van een storing altijd modelaanduiding, E-nummer en F-nummer van uw apparaat bij de
hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt
u het beste hieronder noteren.
modelaanduiding ........
E-nr. ......
F-nr. ......
Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een
servicetechnicus nodig is.
eef zo nauwkeurig mogelijk op:
- Hoe doet de storing zich voor?
- Onder welke omstandigheden treedt de storing op?
Aan de hand van deze informatie kan onze service-afdeling de juiste
voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de
servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.
Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.

20
Reparatievoorwaarden
Onze reparatievoorwaarden zijn conform de afspraak tussen de
Consumentenbond en Vlehan*.
Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden
medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden.
De reparatie zal als regel binnen zeven werkdagen na de melding zijn uitgevoerd.
Art. 2 a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoedelijke oorzaak van de gemelde
storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespeci iceerde begroting maken van de totale reparatiekosten
inclusie voorrijkosten en diagnose-kosten.
Desgevraagd zal deze begroting door de technicus schri telijk worden vastgelegd.
b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in
de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en
arbeidsloon in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een voora vastgesteld tarie .
Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:
a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden
uitgevoerd, o
b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een
herziene kostenbegroting worden gemaakt.
In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.
Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in werkende staat te brengen
een tweede bezoek noodzakelijk is, zal:
a) direct, doch uiterlijk binnen één werkdag door de betre ende service-organisatie o door de technicus met de consument de
datum voor een tweede bezoek worden a gesproken.
b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden.
c) voor een tweede o daaropvolgend bezoek zal geen voorrijtarie in rekening worden gebracht, tenzij de noodzaak voor een
herhalingsbezoek aan de consument is toe te schrijven.
Art. 5 De consument ontvangt een gespeci iceerde rekening met vermelding van type en serienummer van het apparaat, omschrijving
van de diagnose, toegepaste tarieven, gebruikte onderdelen en materialen en een korte omschrijving van de verrichte
werkzaamheden. De betaling van de rekening dient tegen a gi te van een reparatienota direct contant o door middel van een
gegarandeerd betaalmiddel plaats te vinden.
Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden
worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde
onderdelen geldt een garantietermijn van 12 maanden.
Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespeci iceerde rekening van de voorgaande
reparatie aan de technicus te overleggen.
Art. 7 Indien na driemaal uitvoeren van eenzel de reparatie hetzel de de ect bij normaal huishoudelijk gebruik opnieuw optreedt binnen
de onder art. 6 bedoelde garantietermijn en redelijkerwijs een a doend resultaat bij het opnieuw uitvoeren van de reparatie niet
verwacht kan worden, zal aan de consument een nieuw exemplaar o soortgelijk toestel van hetzel de merk worden aangeboden
tegen bijbetaling op basis van een per product te bepalen jaarlijks a schrijvingspercentage.
Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie o tegen
een gereduceerde prijs vervangen onderdelen.
Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de
veiligheidsvoorschri ten, die op grond van een van abriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het
ontbreken daarvan, aan de wettelijke vereisten terzake.
Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de abrikant ook terzake van
veiligheidskeurmerken en -voorschri ten gegarandeerde onderdelen.
* Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland.
