Electrolux WEGL1030CN User manual

Cooker hood
Dunstabzugshaube
Hotte de cuisine
Cappa
User manual
Gebrauchsanleitung
Manuel d’utilisation
Libretto di uso
2
13
24
36
EN
DE
FR
IT
WEGL1030CN

2www.electrolux.com
CONTENTS
1. RECOMMENDATIONS AND SUGGESTIONS .................................................................. 3
2. USE ........................................................................................................................................... 5
3. MAINTENANCE ...................................................................................................................... 5
4. CHARACTERISTICS ............................................................................................................. 6
5. INSTALLATION ....................................................................................................................... 8
6. CONTROLS ........................................................................................................................... 11
7. MAINTENANCE .................................................................................................................... 12
8. LIGHTING .............................................................................................................................. 12
WE’RE THINKING OF YOU
Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings
with it decades of professional experience and innovation. Ingenious and stylish, it has
been designed with you in mind. So whenever you use it, you can be safe in the knowledge
that you’ll get great results every time.
Welcome to Electrolux.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.electrolux.com
Register your product for better service:
www.registerelectrolux.com
Buy Accessories, Consumables and Original spare parts for your appliance:
www.electrolux.com/shop
CUSTOMER CARE AND SERVICE
Always use original spare parts.
When contacting our Authorised Service Centre, ensure that you have the following data
available: Model, PNC, Serial Number.
The information can be found on the rating plate.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.

3
ENGLISH
1. RECOMMENDATIONS AND SUGGESTIONS
• The Instructions for Use apply to several versions of
this appliance. Accordingly, you may nd descriptions
of individual features that do not apply to your specic
appliance.
• The manufacturer will not be held liable for any damages
resulting from incorrect or improper installation.
• The minimum safety distance between the cooker top
and the extractor hood is 650 mm (some models can be
installed at a lower height, please refer to the paragraphs
on working dimensions and installation).
• Check that the mains voltage corresponds to that indi-
cated on the rating plate xed to the inside of the hood.
• For Class I appliances, check that the domestic power
supply guarantees adequate earthing. Connect the ex-
tractor to the exhaust ue through a pipe of minimum
diameter 120 mm. The route of the ue must be as short
as possible.
• Do not connect the extractor hood to exhaust ducts car-
rying combustion fumes (boilers, replaces, etc.).
• If the extractor is used in conjunction with non-electrical
appliances (e.g. gas burning appliances), a sufcient
degree of aeration must be guaranteed in the room in
order to prevent the backow of exhaust gas. The kitch-
en must have an opening communicating directly with
the open air in order to guarantee the entry of clean
air. When the cooker hood is used in conjunction with
appliances supplied with energy other than electric, the
negative pressure in the room must not exceed 0,04
mbar to prevent fumes being drawn back into the room
by the cooker hood.
• In the event of damage to the power cable, it must be
replaced by the manufacturer or by the technical service
department, in order to prevent any risks.
• If the instructions for installation for the gas hob specify
a greater distance specied above, this has to be taken
into account. Regulations concerning the discharge of air
have to be fullled.
• Use only screws and small parts in support of the hood.

4www.electrolux.com
Warning: Failure to install the screws or xing device in
accordance with these instructions may result in electrical
hazards.
• Connect the hood to the mains through a two-pole switch
having a contact gap of at least 3 mm.
• Do not ambè under the range hood; risk of re.
• This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or instruc-
tion concerning use of the appliance in a safe way and
understand the hazards involved. Children shall not play
with the appliance. Cleaning and user maintenance shall
not be made by children without supervision.
• “CAUTION: Accessible parts may become hot when used
with cooking appliances.”
• The symbol on the product or on its packaging indicates
that this product may not be treated as household waste.
Instead it shall be handed over to the applicable collection
point for the recycling of electrical and electronic equip-
ment. By ensuring this product is disposed of correctly,
you will help prevent potential negative consequences for
the environment and human health, which could other-
wise be caused by inappropriate waste handling of this
product. For more detailed information about recycling
of this product, please contact your local city ofce, your
household waste disposal service or the shop where you
purchased the product.
• Switch off or unplug the appliance from the mains supply
before carrying out any maintenance work.
• Clean and/or replace the Filters after the specied time
period (Fire hazard).

5
ENGLISH
2. USE
• The extractor hood has been de-
signed exclusively for domestic use
to eliminate kitchen smells.
• Never use the hood for purposes
other than for which it has been
designed.
• Never leave high naked ames un-
der the hood when it is in operation.
• Adjust the ame intensity to direct
it onto the bottom of the pan only,
making sure that it does not engulf
the sides.
• Deep fat fryers must be continuous-
ly monitored during use: overheated
oil can burst into ames.
3. MAINTENANCE
- The Activated charcoal lter is
not washable and cannot be re-
generated, and must be replaced
approximately every 4 months of
operation, or more frequently for
particularly heavy usage (W).
A long life lter, washable and reus-
able,canbeused,asanaccessory,
for some models.
WW
- The Grease lters must be cleaned
every 2 months of operation, or
more frequently for particularly
heavy usage, and can be washed
in a dishwasher (Z).
ZZ
- Control lights, if present.
• Clean the hood using a damp cloth
and a neutral liquid detergent.

6www.electrolux.com
4. CHARACTERISTICS

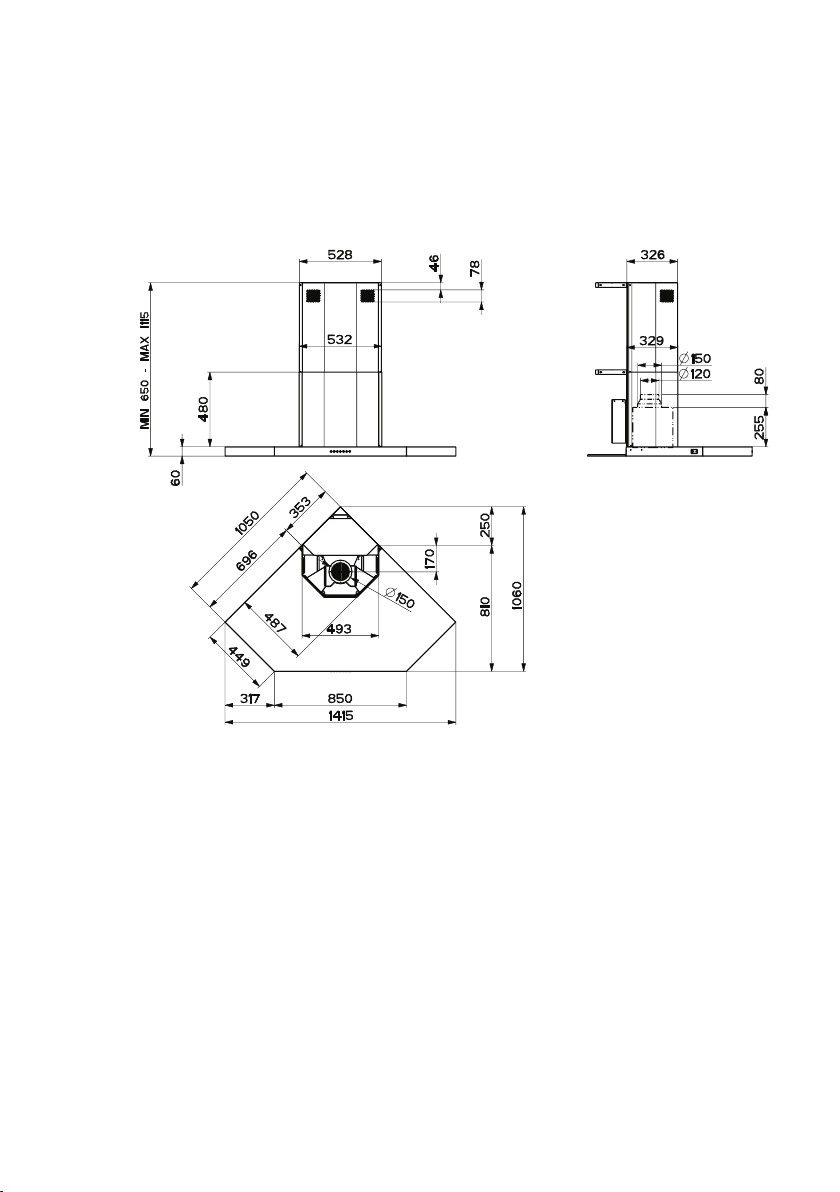

Dimensions

7
ENGLISH

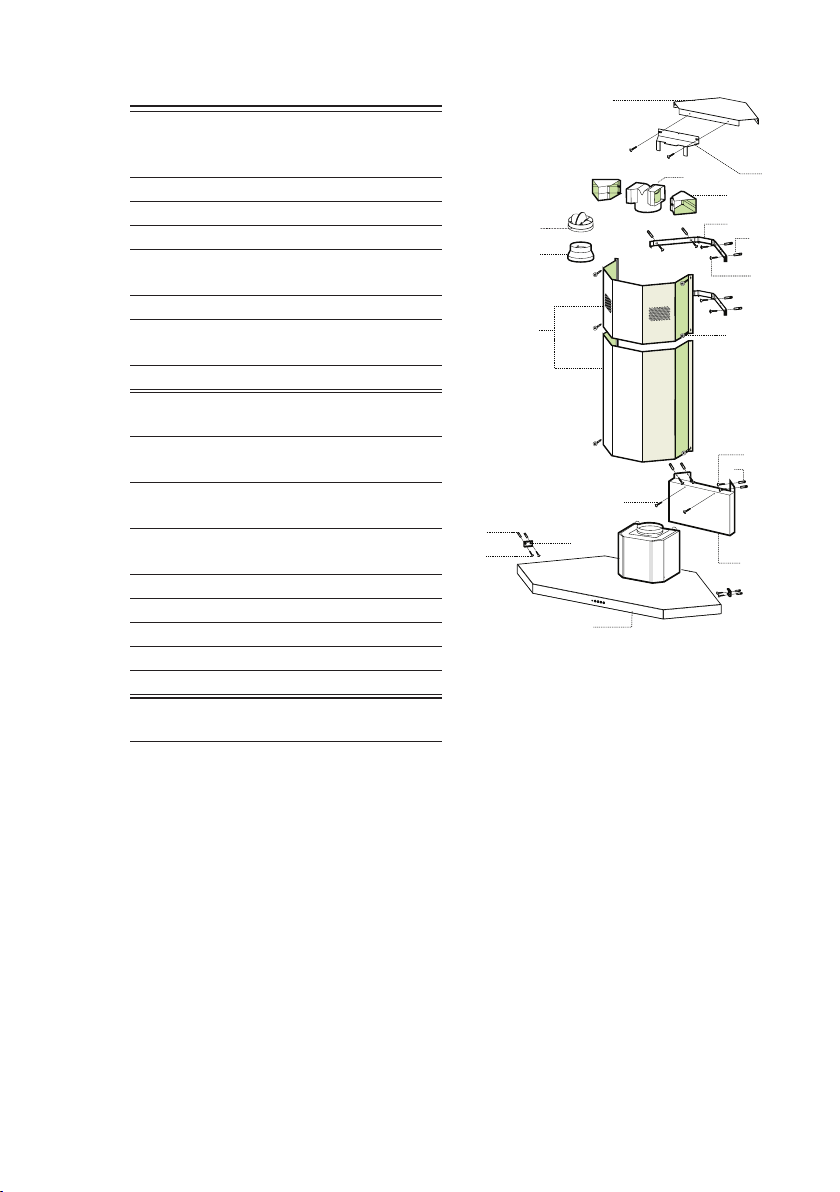

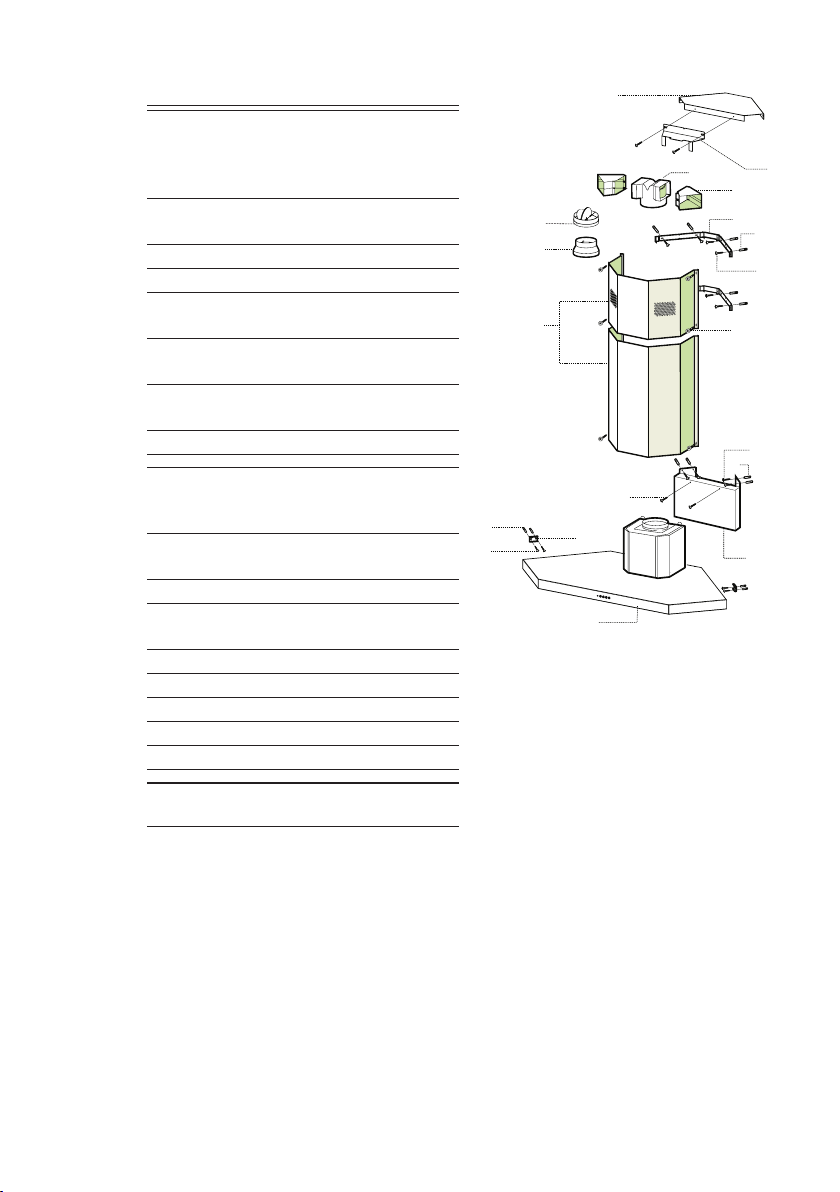

Components
Ref. Q.ty Product Components
11 Hood Body, with: Controls,
Light, Blower, Filters
21 Telescopic Chimney:
2.1 1 Upper Section
2.2 1 Lower Section
91 Reducer Flange ø 150-120
mm
10 1 Damper
14.1 2 Air Outlet Connection Exten-
sion
15 1 Air Outlet Connection
Ref. Q.ty Installation Components
7.1 1 Hood Coupling Support
7.2.1 2 Upper Chimney Section Fix-
ing Brackets
7.3 1 Air Outlet Connection Sup-
port
7.4 1 Support Air Outlet Connec-
tion Brackets
7.5 2 Safety Brackets
11 16 Plugs
12a 16 Screws 4.2 x 44.4
12c 8 Screws 2.9 x 9.5
12r 2 Screws 4.2 x 12.7
Q.ty Documentation
1 Instruction Manual






















8www.electrolux.com

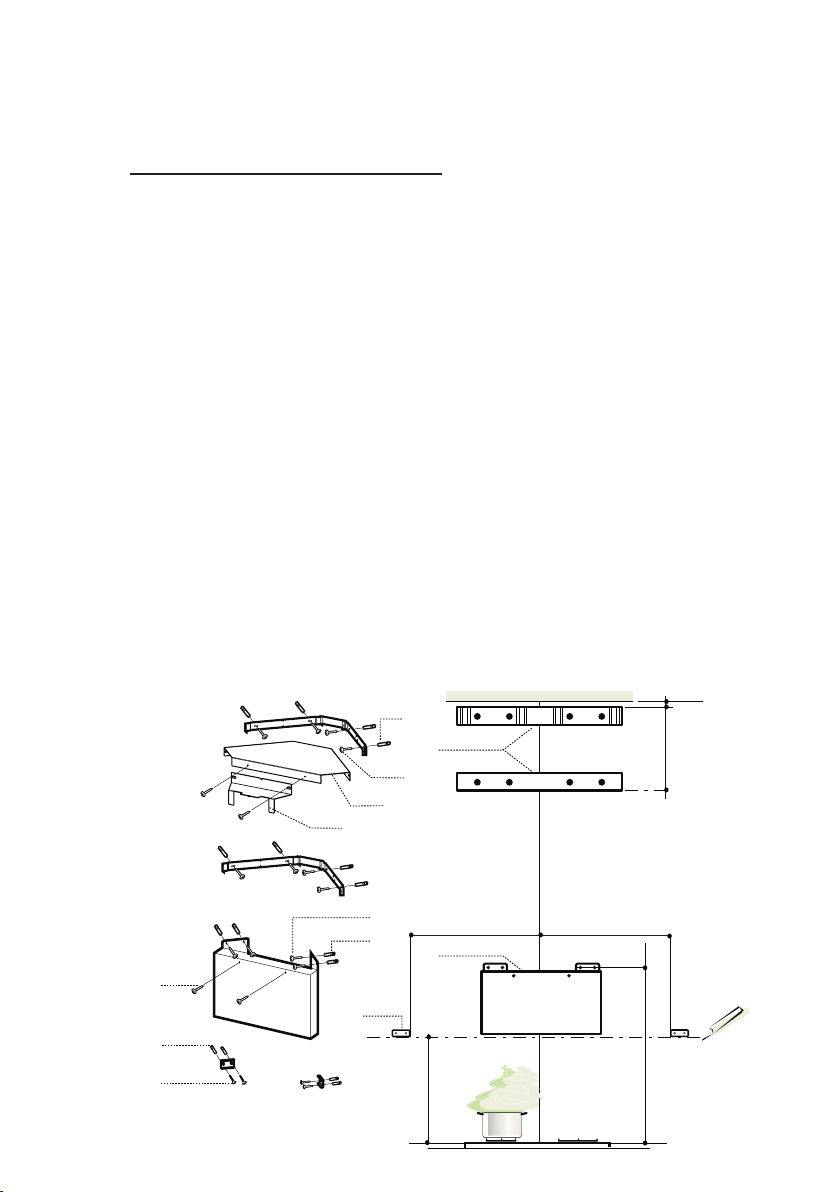

5. INSTALLATION
Wall drilling and bracket xing
Wall marking:
• Rest the Bracket 7.2.1 as indicated 1-2
mm from the ceiling or top limit.
• Mark the centres of the Bores in the
Bracket.
• Rest the Bracket 7.2.1 as indicated X mm
under the rst bracket (X = height of the
Top Chimney provided).
• Mark the centres of the Bores in the
Bracket.
• Rest the Hood Coupling Support 7.1 as
indicated 1004 mm above the Cooker
Top, checking that the xing bores are
equidistant from the corner of the wall.
• Mark the centres of the Bores in the Sup-
port.
• Drill the points marked with a ø 8 mm drill
bit.
• Insert the plugs 11 into the holes.
• Draw a Horizontal line on the Wall 668
mm above the Cooker Top.









 







• Rest the Safety Brackets 7.5 as indicated
on the reference Horizontal line, at a dis-
tance of 958 mm from the corner of the
wall, checking that they are level.
• Mark the centres of the Bores in the Safe-
ty Brackets.
• Drill the points marked with a ø 8 mm drill
bit.
• Insert the plugs 11 into the holes.
• Fix the Brackets and the Support, using
the Screws 12a (4.2 x 44.4) provided.
• In case of recycling version installation,
you should x the upper bracket 7.2.1, the
holder 7.4, the bracket 7.3 to the holder
7.4 and the recycling connector 15 to the
bracket 7.3.
• Fasten 2 Screws 12r (4.2 x 12.7) provided
into the Hood Canopy xing holes, posi-
tioned on the front plate of the Hood Cou-
pling Support, leaving a space of 5-6 mm
between the sup-port and the head of the
screw.

9
ENGLISH
Hood body installation
• Before hooking up the Hood Canopy, lock
the 2 Screws Vr located at the Hood Can-
opy connection points.
• Hook up the Hood Canopy to the Screws
12r taking care to ensure that the Safety
brackets 7.5, xed to the wall, enter the
Side Housings provided.
• Tighten the support Screws 12r until they
lock.
• Adjust Screws Vr to level the Hood Cano-
py.

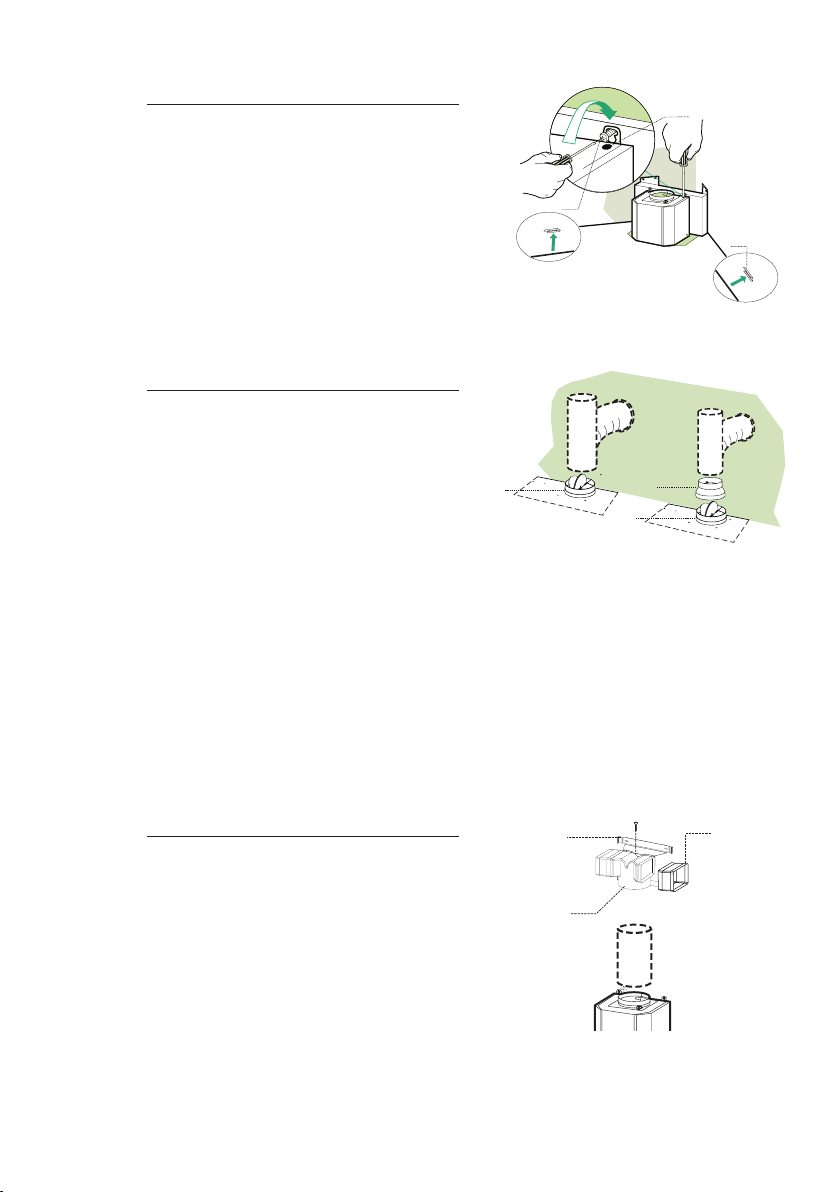

Connection in Ducting Version
When installing the ducting version, connect
the hood to the chimney using either a exi-
ble or rigid pipe ø 150 or 120 mm, the choice
of which is left to the installer.
To install a ø 150
• To install the dumper 10.
• Fix the pipe in position using sufcient
pipe clamps (not supplied).
To install a ø 120
• To install a ø 120 mm air exhaust con-
nection, insert the reducer ange 9on the
dumper 10.
• Fix the pipe in position using sufcient
pipe clamps (not supplied).
• Remove any activated charcoal lters.
Connection in Recycling Version
• Insert the connection extension pieces lat-
erally 14.1 in connec-tion 15.
• Insert the Connector 15 into the Support
bracket 7.3 and x it with a screw.
• Make sure that the outlet of the extension
pieces 14.1 is hori-zontally and vertically
aligned with the chimney outlets.
• Connect the air outlet connection 15 to the
hood body outlet using either a exible or
rigid pipe ø 150 mm, the choice of which
is left to the installer.
• Ensure that the activated charcoal lters
have been inserted.













10 www.electrolux.com
Electrical Connection
• Connect the hood to the mains through a
two-pole switch having a contact gap of at
least 3 mm.
• Remove the grease lters (see paragraph
Maintenance) being sure that the connec-
tor of the feeding cable is correctly insert-
ed in the socket placed on the side of the
fan.
Chimney assembly
Upper Chimney
• Slightly widen the two sides of the upper
ue and hook them behind the brackets
7.2.1, making sure that they are well seat-
ed.
• Secure the sides to the brackets using the
4 screws 12c (2,9 x 9,5) supplied.
• Make sure that the outlet of the exten-
sions pieces is aligned with the chimney
outlets.
Lower exhaust ue
• Slightly widen the two sides of the ue
and hook them between the upper ue
and the wall, making sure that they are
well seated.
• Fix the lower part laterally to the hood
body using the 2 screws 12c (2,9 x 9,5)
supplied.







11
ENGLISH
6. CONTROLS
The hood can be switched on pushing directly onto the requested speed
without rstly having to select 0/1 button.
      
Button Basic function Indicator lights
Dual Function
L
Press briey to turn the lighting system on and off. Button off Lights off
Press and hold the button for 2 seconds to activate
the lighting system in “courtesy light” mode. The lights
are lit at a reduced power of approximately 5W. This
function can be disabled by pressing the button once
again for 2 seconds or by pressing it briey to switch
to normal lighting mode.
Button lit Lights on
Button lit Courtesy light on
T1
Turns the motor off from whatever speed it is set to. Button lit Motor active
Motor inactive
Press and hold the button for 3 seconds with all
the loads turned off (Motor and Lights), to turn the
Activated Charcoal Filter alarm on/off.
Button ashes twice F – Alarm On.
Button ashes once F – Alarm Off.
T2 Turns the motor on at speed one. Button on
T3
When pressed briey, turns the motor on at speed
two. Button on Speed two on
Press and hold the button for approximately 2” to turn
the Delay function on and off, that is to say to turn
the appliance off after a 20 minute delay. Suitable to
complete elimination of residual odours. Can be acti-
vated from the OFF position and from speeds 1, 2, 3.
Cannot be activated with Intensive speed On.
Buttons ash-
ing (T1+T2 or
T3 or T4)
Delay functionActive
T4 Turns the motor on at speed three. Button on
T5
Turns the motor On and Off at Intensive speed for
a timed period of 5 minutes. At the end of the 5
minutes the appliance will automatically return to
the speed that was set before. If the appliance was
turned off at the time of activation, at the end of the 5
minutes the system will return to speed one.
Button on
F
Press and hold for 4 seconds to reset the lter alarm
indicator, shown by ashing of button T1. This proce-
dure can only be carried out with the motor off.
Button on
Signals the Metal Grease Filter
saturation alarm, indicating that it
is necessary to wash the lters.
The alarm is triggered after the
Hood has been in operation for
100 working hours.
Button
ashing
When this is activated, it signals
the Activated Charcoal Filter
saturation alarm, indicating that
the lter must be changed; the
Metal Grease Filters must also be
washed. The Activated Charcoal
Filter saturation alarm comes
into operation after the Hood has
been working for 200 hours.

12 www.electrolux.com
7. MAINTENANCE
Cleaning of the
Metal Cassette Filters
Alarm reset
• Stop the motor.
• Press the F-touch control for at least
4 seconds until the T1 -touch control
ashes.
Cleaning the lters
• The lters must be cleaned every 2
months of operation, or more frequently
for particularly heavy usage, and can be
washed in a dishwasher.
• Remove the lters one at a time holding
them up with one hand and pulling the
handle downwards with the other hand at
the same time.
• Wash the lters, taking care not to bend
them. Allow them to dry before retting.
• When retting the lters, make sure that
the handle is visible on the outside.
8. LIGHTING
• For replacement contact technical
support (“To purchase contact tech-
nical support”).

13
GERMAN
INHALT
1. EMPFEHLUNGEN UND HINWEISE ................................................................................. 14
2. GEBRAUCH .......................................................................................................................... 16
3. WARTUNG ............................................................................................................................. 16
4. CHARAKTERISTIKEN ......................................................................................................... 17
5. MONTAGE ............................................................................................................................. 19
6. BEDIENELEMENTE ............................................................................................................. 22
7. WARTUNG ............................................................................................................................. 23
8. BELEUCHTUNG ................................................................................................................... 23
FÜR SIE ERDACHT
Wir freuen uns, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben
ein Produkt gewählt, dass auf Jahrzehnte an Erfahrung und Innovation zurückblicken
kann. Es ist durchdacht und elegant, und wurde extra für Sie entwickelt. Darum können
Sie bei jedem Gebrauch sicher sein, beste Ergebnisse zu erhalten.
Willkommen bei Electrolux.
Besuchen Sie unsere Website, wo Sie:
Tipps für den Gebrauch nden, unsere Broschüren herunterladen, etwaige Probleme
lösen und Informationen zum Kundendienst erhalten können:
www.electrolux.com
Ihr Produkt registrieren und so besseren Kundendienst erhalten können:
www.registerelectrolux.com
Zubehör,VerbrauchsmaterialundOriginal-ErsatzteilefürIhrGerät bestellenkönnen:
www.electrolux.com/shop
KUNDENDIENST UND WARTUNG
Verwenden Sie stets Original-Ersatzteile.
Bevor Sie die autorisierte Kundendienststellekontaktieren, legenSie sichbitte diefolgenden
Daten zurecht: Modell, Artikelnummer (PNC), Seriennummer.
Diese Angaben nden Sie auf dem Typenschild des Geräts.
Hinweis / Achtung - Für die Sicherheit wichtige Informationen
Allgemeine Tipps und Informationen
Informationen zum Umweltschutz
Vorbehaltlich Änderungen.

14 www.electrolux.com
1. EMPFEHLUNGEN UND HINWEISE
• Diese Gebrauchsanleitungen beziehen sich auf die ver-
schiedenen Modelle der Abzugshaube. Darum kann es
möglich sein, dass die Beschreibung bestimmter Merkmale
für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch
die fehlerhafte Installation oder falschen Gebrauch ent-
stehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Ab-
zugshaube beträgt 650 mm (einige Modelle können auch
niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des
Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob
das häusliche Versorgungsnetz korrekt geerdet ist. Die
Absaughaube mit Hilfe eines Rohrs mit einem Mindest-
durchmesser von 120 mm mit dem Rauchabzug ver-
binden. Der Verlauf des Rauchabzugs soll so kurz wie
möglich sein.
• Die Abzugshaube darf nicht an einen Schacht ange-
schlossen werden, in den Rauchgase geleitet werden (z.
B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit
Strom betriebene Geräte (zum Beispiel Gasgeräte) ein-
gesetzt werden, muss für eine ausreichende Belüftung
gesorgt werden, damit der Rückuss der Abgase ver-
hindert wird. Die Küche muss eine direkte Öffnung nach
Außen aufweisen, damit ein ausreichender Luftaustausch
gewährleistet wird. Wird die Abzugshaube zusammen mit
nicht mit Strom betriebenen Geräte eingesetzt, darf der
Unterdruck im Raum 0,04 mbar nicht überschreiten, damit
die Abgase nicht wieder angesaugt werden.
• Schadhafte Kabel müssen durch den Hersteller oder vom
Kundendienst ausgewechselt werden, damit jedes Risiko
ausgeschlossen wird.
• Falls die Montageanweisungen für die gasbetriebene
Kochmulde einen größeren Abstand vorschreiben, als der
oben angegebene, muss diese Vorgabe befolgt werden.
Es sind sämtliche Abluftvorschriften zu beachten.

15
GERMAN
• Nur für die Abzugshaube geeignete Schrauben und
Kleinteile verwenden.
Achtung: Werden die Schrauben und Befestigungsele-
mente nicht entsprechend der vorliegenden Anleitungen
verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer
Öffnung der Kontakte von mindestens 3 mm an das Netz
anschließen.
• Auf keinen Fall unter der Haube ambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten
physischen, sensorischen oder psychischen Fähigkeiten,
oder mit mangelnden Erfahrungen oder Kenntnissen dürfen
nicht mit dem Gerät umgehen, es sei denn, sie werden
von einer für ihre Sicherheit verantwortlichen Person
beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder
nicht mit dem Gerät herumspielen können. Reinigungs-
und Wartungsarbeiten dürfen nicht von unbeaufsichtigten
Kindern durchgeführt werden.
• ACHTUNG: Die zugänglichen Teile können während des
Gebrauchs der Kochgeräte sehr heiß werden.
• Das Symbol am Produkt oder auf der Verpackung weist
darauf hin, dass das Gerät nicht als normaler Hausmüll
entsorgt werden darf. Das ausrangierte Gerät muss viel-
mehr bei einer speziellen Sammelstelle für elektrische
und elektronische Geräte abgegeben werden. Mit der
vorschriftsmäßigen Entsorgung des Gerätes trägt der
Benutzer dazu bei, schädliche Auswirkungen auf Umwelt
und Gesundheit zu vermeiden. Weitere Informationen zum
Recycling dieses Produktes können bei der zuständigen
Behörde, der örtlichen Abfallbeseitigung oder bei dem
Händler, der das Gerät verkauft hat, eingeholt werden.
• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss
dieses ausgeschaltet und spannungslos gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen
oder auswechseln (Brandgefahr).

16 www.electrolux.com
2. GEBRAUCH
• Die Abzugshaube wurde aus-
schließlich für den häuslichen Ge-
brauch entwickelt, um Kochdünste
zu beseitigen.
• Die Haube darf nur für die ihr zu-
gedachten Zwecke benutzt werden.
• Unter der eingeschalteten Haube
keine offenen Flammen benutzen.
• Die Flamme so regulieren, dass
sie nicht über den Boden des
Kochgeschirrs hinausreicht.
• Fritteusen müssen während des
Gebrauchs ständig überwacht
werden: überhitztes Öl könnte sich
entzünden.
3. WARTUNG
- Der Aktivkohlelter ist weder wasch-
bar, noch regenerierbar und muss
bei normalem Betrieb zirka alle 4
Monate oder auch öfter ausge-
wechseltwerden, jenachIntensität
des Gebrauchs (W).
Der Long Life Filter ist waschbar
und wiederverwendbar, und ist für
verschiedene Modelle passend.
WW
- Die Fettlter sind alle 2 Monate
oder bei intensiver Nutzung öfter
zu reinigen und können in der
Spülmaschine gespült werden (Z).
ZZ
- Kontrolllampen der Steuerungen,
wo vorhanden.
• Die Haube mit einem feuchten
Lappen und einem neutralen Rei-
nigungsmittel abwischen.

17
GERMAN
4. CHARAKTERISTIKEN
Platzbedarf

18 www.electrolux.com
Komponenten
Pos. St. Produktkomponenten
11 Haubenkörper komplett mit:
Steuerungen, Beleuchtung,
Ventilatorgruppe, Filter
21 Teleskopkamin, bestehend
aus:
2.1 1 oberer Kamin
2.2 1 unterer Kamin
9 1 Reduktionsansch ø 150-
120 mm
10 1 Flansch mit Ruckstauklappe
ø 150 mm
14.1 2 Verlängerung Anschluss
Luftaustritt
15 1 Anschluss Luftaustritt
Pos. St Installationskomponenten
7.1 1 Halterung Abzugshaubenan-
schluss
7.2.1 2 Befestigungsbügel oberer
Kamin
7.3 1 Bügel für Anschlusshalter
7.4 1 Attack Bügel für Anschlus-
shalter
7.5 2 Sicherheitsbügel
11 16 Dübel
12a 16 Schrauben 4,2 x 44,4
12c 8 Schrauben 2,9 x 9,5
12r 2 Schrauben 4,2 x 12,7
Menge Dokumentation
1 Betriebsanleitung






















19
GERMAN
5. MONTAGE
Bohren der Befestigungslöcher und
Fixieren der Befestigungsbügel
• Den Bügel 7.2.1 wie angegeben 1-2 mm
unterhalb der Decke oder der oberen Be-
grenzung anlegen.
• Die Mitte der Löcher des Bügels kenn-
zeichnen.
• Den Bügel 7.2.1 wie angegeben X mm
unterhalb des ersten Bügels anlegen (X =
Höhe des mitgelieferten oberen Kamins).
• Die Mitte der Löcher des Bügels kenn-
zeichnen.
• Die Halterung des Abzugshaubenan-
schlusses 7.1 wie angegeben 1004 mm
oberhalb der Kochmulde anlegen. Darauf
achten, dass die Befestigungslöcher gleich
weit von der Wand-ecke entfernt sind.
• Die Mitte der Löcher der Halterung kenn-
zeichnen.
• Die gekennzeichneten Punkte mit einem
Bohrer ø 8 mm bohren.
• Die Dübel 11 in die Bohrungen einfügen.
• An der Wand eine horizontale Linie 668
mm oberhalb der Kochmulde anzeichnen.
• Die Sicherheitsbügel 7.5 wie angegeben
auf die horizontale Hilfslinie 958 mm von
der Ecke der Wand entfernt anlegen, dabei
auf die Ausrichtung achten.
• Die Mitte der Löcher des Sicherheitsbü-
gels kennzeichnen.
• Die gekennzeichneten Punkte mit einem
Bohrer ø 8 mm bohren.
• Die Dübel 11 in die Bohrungen einfügen.
• Die Bügel und die Halterung mit den mit-
gelieferten Schrauben 12a (4,2 x 44,4) -
xieren.
• Bei Umluftbetrieb die Halterung 7.4 an den
Winkel 7.2.1, den Winkel 7.3 an die Halte-
rung 7.4 und schliesslich denAnschluss 15
an den Winkel 7.3 xieren.
• 2 mitgelieferte Schrauben 12r (4,2 x 12,7)
in den Löchern zur Fixierung des Hauben-
körpers, die sich an der Frontplatte der Hal-
terung des Abzugshaubenanschlusses
benden, festzie-hen. Dabei zwischen der
Halterung und dem Schraubenkopf 5-6
mm Platz lassen.









 








20 www.electrolux.com
Montage des Haubenkörpers
• Vor dem Einhaken des Haubenkörpers die
2 Schrau-ben Vr an den Aufhängepunkten
des Haubenkörpers festziehen.
• Den Haubenkörper an den Schrauben 12r
einhaken. Darauf achten, dass die an der
Wand xierten Si-cherheitswinkel 7.5 in die
entsprechenden seitlichen Sitze gelangen.
• Die Schrauben 12r der Halterung endgül-
tig fest-schrauben.
• Den Haubenkörper mit Hilfe der Schrau-
ben Vr aus-richten.
Anschluss in Abluftversion
Bei Abluftbetrieb kann die Haube vom Instal-
lateur wahlweise mittels Rohr oder Schlauch
(ø150 oder 120mm) an die Außenrohrleitung
angeschlossen werden.
Anschlussrohres ø 150
• Den Flansch mit Ruckstauklappe 10 an-
bringen.
• Das Rohr mit geeigneten Rohrschellen
xieren. Das hierzu erforderliche Material
wird nicht mitgeliefert.
Anschlussrohres ø 120
• Bei Verwendung eines Anschlussrohres
ø 120 den Reduzieransch 9 am Flansch
mit Ruckstauklappe 10 anbringen.
• Das Rohr mit geeigneten Rohrschellen
xieren. Das hierzu erforderliche Material
wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlelter ent-
nehmen.
Anschluss in Umluftversion
• Die Verlängerungen 14.1 beim Anschluss
15 seitlich einfügen.
• Den Anschluss 15 am Haltebügel 7.3 ein-
setzen und mit einer Schraube xieren.
• Überprüfen, ob die Verlängerungen 14.1
mit den entsprechen-den Kaminstutzen
sowohl horizontal wie auch vertikal über-
einstimmen.
• Vom Installateur wahlweise mittels Rohr
oder Schlauch (ø 150 mm), denAnschluss
15 am Haubenaustritt anbringen.
• Kontrollieren, ob der Aktivkohle-Geruchsl-
ter montiert ist.












