Electrolux ECI6300S User manual

Cooker hood User manual
사용자 매뉴얼
3
7
EN
KR 주방 후드
ECI6300S

2www.electrolux.com
CONTENTS
1. SAFETY INFORMATION .................................................................................................... 3
2. USE ........................................................................................................................................... 5
3. CARE AND CLEANING ......................................................................................................... 5
4. CONTROLS ............................................................................................................................ 6
5. REMOTE CONTROL (Optional)..................................................................................7
6. LIGHTING ................................................................................................................................ 7
WE’RE THINKING OF YOU
Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings
with it decades of professional experience and innovation. Ingenious and stylish, it has
been designed with you in mind. So whenever you use it, you can be safe in the knowledge
that you’ll get great results every time.
Welcome to Electrolux.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.electrolux.com
Register your product for better service:
www.registerelectrolux.com
Buy Accessories, Consumables and Original spare parts for your appliance:
www.electrolux.com/shop
CUSTOMER CARE AND SERVICE
Always use original spare parts.
When contacting our Authorised Service Centre, ensure that you have the following data
available: Model, PNC, Serial Number.
The information can be found on the rating plate.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.

3
ENGLISH
1. SAFETY INFORMATION
For your safety and correct operation of the appliance,
read this manual carefully before installation and use.
Always keep these instructions with the appliance even if
you move or sell it. Users must fully know the operation
and safety features of the appliance.
The wire connection has to be done by specialized
technician.
• The manufacturer will not be held liable for any damages
resulting from incorrect or improper installation.

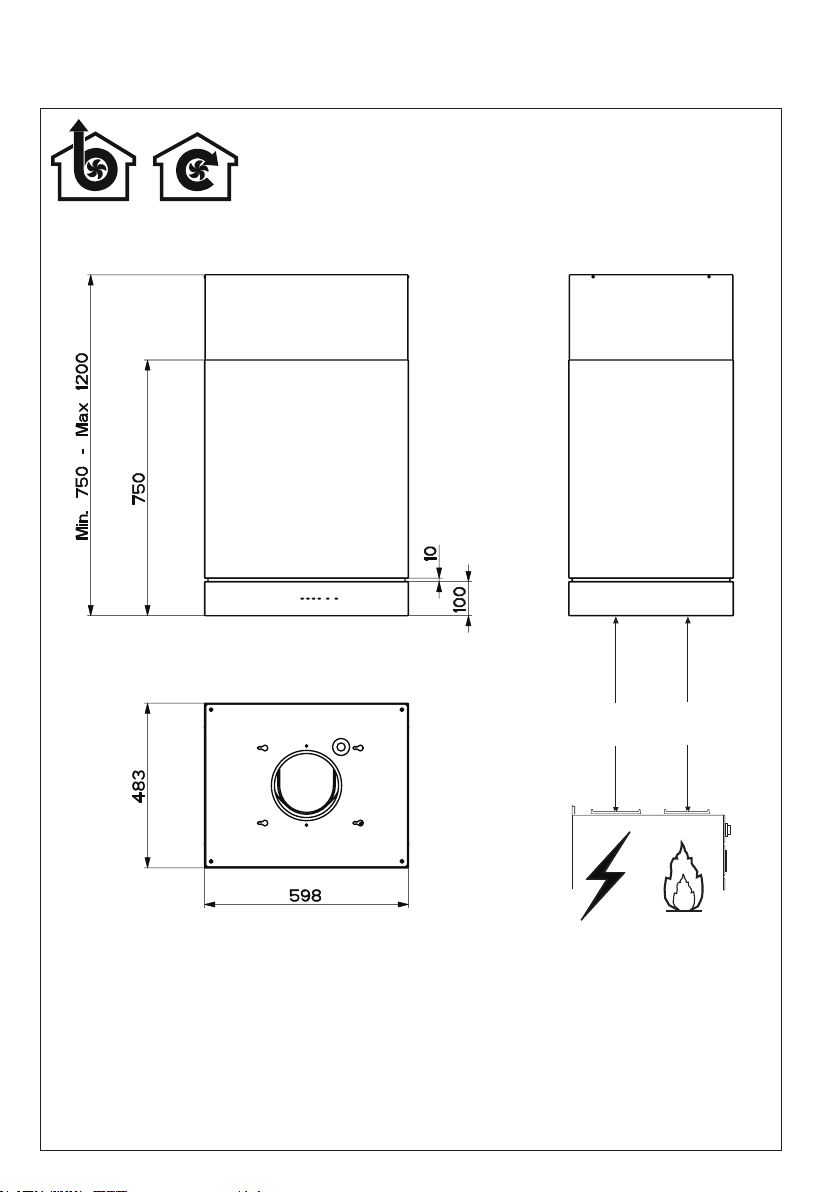

• The minimum safety distance between the cooker top
and the extractor hood is 650 mm (some models can be
installed at a lower height, please refer to the paragraphs
on working dimensions and installation).
• If the instructions for installation for the gas hob specify a
greater distance, this must be respected.
• Check that the mains voltage corresponds to that indicated
on the rating plate xed to the inside of the hood.
• Means for disconnection must be incorporated in the xed
wiring in accordance with the wiring rules.
• For Class I appliances, check that the domestic power
supply guarantees adequate earthing.
• Connect the extractor to the exhaust ue through a pipe
of minimum diameter 120 mm. The route of the ue must
be as short as possible.
• Regulations concerning the discharge of air have to be
fullled.
• Do not connect the extractor hood to exhaust ducts carrying
combustion fumes (boilers, replaces, etc.).
• If the extractor is used in conjunction with non-electrical
appliances (e.g. gas burning appliances), a su󰀩cient de-
gree of aeration must be guaranteed in the room in order
to prevent the backow of exhaust gas. When the cooker
hood is used in conjunction with appliances supplied with
energy other than electric, the negative pressure in the
room must not exceed 0,04 mbar to prevent fumes being
drawn back into the room by the cooker hood.
• The air must not be discharged into a ue that is used for

4www.electrolux.com
exhaustingfumesfromappliancesburninggasor other fuels.
• If the supply cord is damaged, it must be replaced from the
manufacturer or its service agent.
• Connect the plug to a socket complying with current regula-
tions, located in an accessible place.
• With regards to the technical and safety measures to be
adopted for fume discharging it is important to closely follow
the regulations provided by the local authorities.

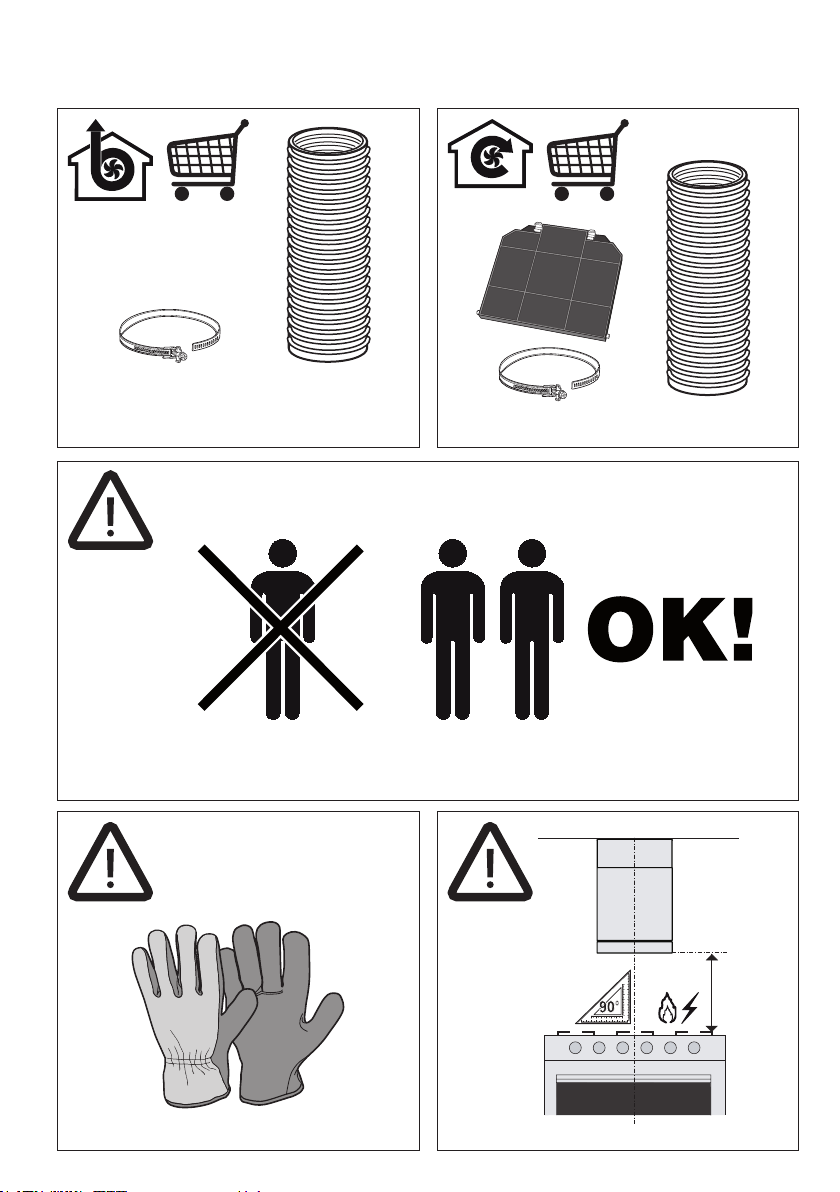

WARNING: Before installing the Hood, remove the
protective lms.
• Use only screws and small parts in support of the hood.
WARNING: Failure to install the screws or xing device
in accordance with these instructions may result in
electrical hazards.
• Do not look directly at the light through optical devices
(binoculars, magnifying glasses…).
• Do not ambè under the range hood; risk of re.
• This appliance can be used by children aged from 8 years
and above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concern-
ing use of the appliance in a safe way and understand the
hazards involved. Children shall not play with the appli-
ance. Cleaning and user maintenance shall not be made
by children without supervision.
• Children should be supervised to ensure that they do not
play with the appliance.
• The appliance is not to be used by persons (including chil-
dren) with reduced physical, sensory or mental capabilities,
or lack of experience and knowledge, unless they have
been given supervision or instruction.
Accessible parts may become hot when used with cook-
ing appliances.
• Clean and/or replace the Filters after the specied time
period (Fire hazard). See paragraph Care and Cleaning.
• There shall be adequate ventilation of the room when the
range hood is used at the same time as appliances burning
gas or other fuels (not applicable to appliances that only

5
ENGLISH
discharge the air back into the room).
• The symbol on the product or on its packaging indi-
cates that this product may not be treated as household
waste. Instead it shall be handed over to the applicable
collection point for the recycling of electrical and elec-
tronic equipment. By ensuring this product is disposed
of correctly, you will help prevent potential negative
consequences for the environment and human health,
which could otherwise be caused by inappropriate waste
handling of this product. For more detailed information
about recycling of this product, please contact your local
city o󰀩ce, your household waste disposal service or the
shop where you purchased the product.
2. USE
• The extractor hood has been
designed exclusively for domestic
use to eliminate kitchen smells.
• Never use the hood for purposes
other than for which it has been
designed.
• Never leave high naked ames
under the hood when it is in op-
eration.
• Adjust the ame intensity to direct
it onto the bottom of the pan only,
making sure that it does not engulf
the sides.
• Deep fat fryers must be continu-
ously monitored during use: over-
heated oil can burst into ames.
3. CARE
AND CLEANING
- The Activated charcoal lter is
not washable and cannot be re-
generated, and must be replaced
approximately every 4 months of
operation, or more frequently for
particularly heavy usage (W).
W
W
W
- The Grease filters must be
cleaned every 2 months of op-
eration, or more frequently for
particularly heavy usage, and can
be washed in a dishwasher (Z).
Z
Z
Z
• Clean the hood using a damp cloth
and a neutral liquid detergent.

6www.electrolux.com

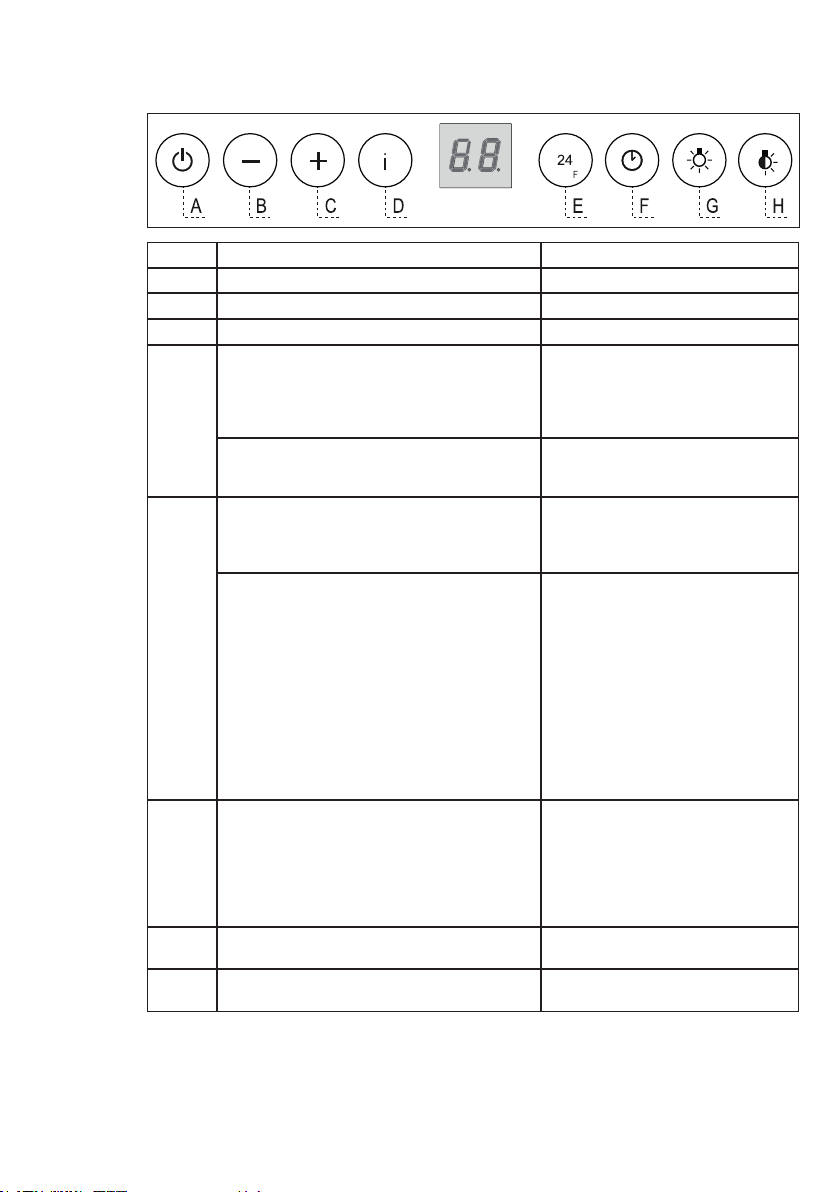

4. CONTROLS
Button Function Display
ATurns the suction motor on and o at speed one. Displays the set speed
BDecreases the working speed. Displays the set speed
CIncreases the working speed. Displays the set speed
DActivates Intensive speed from any other speed,
including motor o. This speed is set to operate for 6
minutes, after which the system returns to the speed
that was set before. Suitable to deal with maximum
levels of cooking fumes.
Displays HI and the time remaining once
every second.
Press and hold the button for approximately 5 seconds,
with all the loads turned o (Motor and Lights), to
turn the Activated Charcoal Filter alarm on/o.
FC+Dot (2 ashes)–Alarm On.
FC+Dot (1 ash)–Alarm O.
E24H function
Turns the motor on at speed one and eects one 10
minute extraction every hour.
Displays 24 and the dot at the bottom right
ashes once a second, while the motor
is running. It is disabled by pressing the
button.
When the lters alarm is triggered, the alarm can
be reset by pressing and holding this button for
approximately 3 seconds. These indications are only
visible when the motor is turned o.
FF ashes three times.
When the procedure terminates, the
indication shown previously turns o:
FG indicates the need to wash the metal
grease lters. The alarm is triggered after
the Hood has been in operation for 100
working hours.
FC indicates the need to change the
activated charcoal lters, and also to
wash the metal grease lters. The alarm
is triggered after the Hood has been in
operation for 200 working hours.
FDelay function
Activate automatic switch-o with a 30’ delay.
Suitable to complete elimination of residual odours. It
can be activated from any position and is deactivated
by pressing the button or turning the motor o.
This mode does not function if Intensive or 24h is
active.
Displays the operating speed and the dot at
the bottom right ashes once a second.
GTurns the lighting system on and o at maximum
intensity.
HTurns the lighting system on and o in Courtesy Light
mode.

7
ENGLISH
5. REMOTE CONTROL
(OPTIONAL)
6. LIGHTING
• For replacement contact technical
support (“To purchase contact techni-
cal support”).

8www.electrolux.com
내용
1. 안전 정보 ........................................................................................................................................ 9
2. 사용 ............................................................................................................................................... 11
3. 관리 및 청소 ................................................................................................................................. 11
4. 컨트롤 ........................................................................................................................................... 12
5. 리모콘 (선택사항)............................................................................................................ 13
6. 조명 ............................................................................................................................................... 13
우리는 고객을 생각합니다
일렉트로룩스 제품을 구입해주셔서 감사합니다. 고객님은 수십 년간의 전문 경험과 혁신을 제공
하는 제품을 선택하셨습니다. 독창적이고 스타일리시한 디자인은 고객님을 염두에 두고 설계되
었습니다. 제품을 사용하실 때마다 매번 좋은 결과를 얻을 수 있다는 사실을 인식하고 안심하실
수 있습니다.
일렉트로룩스에 오신 것을 환영합니다.
󱆆󱼹󲖆󱼹󲘁󳅅󱠉󱪶󱧅󳏥󲅺󲅩󲒱
사용법 관련 조언, 브로셔, 문제해결, 서비스 정보를 얻으십시오.
www.electrolux.com
더 나은 서비스를 위해 제품을 등록하십시오.
www.registerelectrolux.com
기기용 액세서리, 소모품, 정품 예비부품을 구매하십시오.
www.electrolux.com/shop
고객 관리 및 서비스
항상 정품 예비부품을 사용하십시오.
당사 공인서비스센터에 문의할 때 아래 정보를 제공할 수 있는지 확인하십시오. 모델, PNC, 일련번호.
이 정보는 명판에서 찾으실 수 있습니다.
경고 / 주의-안전 정보
일반정보 및 팁
환경정보
예고 없이 변경될 수 있습니다.

9
한국어
 󲏕󲚑 󲚢󱮁
고객님의 안전과 기기의 올바른 작동을 위해 설치 및 사용
전에 본 설명서를 주의하여 읽어주십시오. 제품을 이동하거
나 판매하는 경우에도 항상 본 지침서를 기기와 함께 보관하십
시오. 사용자는 기기의 작동과 안전 기능을 완전하게 숙지해야
합니다.
전선 연결은 전문 기술자가 수행해야 합니다.
• 제조업체는 올바르지 않거나 부적절한 설치로 인한 손상에 대
해 책임지지 않습니다.
• 레인지 상단과 환기장치 후드 사이의 최소 안전거리는 650mm
입니다 (일부 모델은 더 낮은 높이에 설치할 수 있습니다. 작
업치수 및 설치 관련 항목을 참조하십시오).
• 가스 호브의 설치 지침서에 표시된 거리가 상기 거리 이상일
경우 반드시 지침을 준수하십시오.
• 주전원 전압이 후드 내부에 명판에 표시된 전압과 일치하는
지 확인하십시오.
• 전선 분리 장치는 배선 규칙에 따라 고정 배선에 통합되어야
합니다.
• 1종(Class I) 기기의 경우, 국내 전원 공급장치가 적절한 접지
를 보장하는지 확인하십시오.
• 환기장치와 배기연통을 최소 직경 120mm 파이프로 연결하
십시오. 연통의 경로는 가능한 짧아야 합니다.
• 공기 배출에 관한 규정을 준수해야 합니다.
• 환기장치 후드를 연소된 연기 (보일러, 벽난로 등)를 운반하는
배기덕트에 연결하지 마십시오.
• 환기장치를 비전기 기기 (예: 가스 연소 기기)와 함께 사용하
는 경우, 실내에 충분한 통기량을 보장하여 배기 가스의 역류
를 방지해야 합니다. 레인지 후드를 전기 이외의 에너지를 공
급받는 기기와 함께 사용하는 경우, 실내 음압을 0.04mbar
미만으로 유지하여 레인지 후드에 의해 연기가 실내로 재유
입되는 것을 방지해야 합니다.
• 가스 또는 기타 연료의 연소 기기로부터 연기를 배출하기 위
해 사용되는 연통으로 공기를 배출해서는 안됩니다.
• 전원 코드가 손상된 경우, 제조업체 또는 서비스 대리점에서
교체해야 합니다.
• 현 규정을 준수하여 접근 가능한 장소에서 플러그를 소켓에
연결하십시오.
• 연기 배출을 위해 채택될 기술 및 안전 조치에 관련하여 현지

10 www.electrolux.com
당국이 제공하는 규정을 철저하게 준수하는 것이 중요합니다.
󰭊󰭭 후드를 설치하기 전에 보호 필름을 제거하십시오.
• 후드를 지지하기 위해서는 나사와 작은 부품만 사용하십시오.
󰭊󰭭 본 지침에 따라 나사 또는 고정장치를 설치하지 않을
경우 전기적 위험이 발생할 수 있습니다.
• 광학 장치 (쌍안경, 확대경...)를 통해 직접적으로 빛을 응시하
지 마십시오.
• 레인지 후드 아래에서 플람베 방식의 발화가 심한 방식의 조
리는 하지 마십시오. 화재의 위험이 있습니다.
• 이 기기는 기기의 안전한 사용 및 관련 위험을 이해함에 있어
감독 또는 설명이 제공된 경우, 8세 이상의 어린이 및 신체적,
감각적, 정신적 능력에 제한이 있거나 경험과 지식이 부족한
사람이 사용할 수 있습니다. 어린이가 기기를 가지고 놀아서
는 안됩니다. 어린이가 감독 없이 세척 및 유지관리를 수행해
서는 안됩니다.
• 어린이가 기기를 가지고 놀지 않도록 감독해야 합니다.
• 신체적, 감각적, 정신적 능력에 제한이 있는 사람 (어린이 포
함)은 감독이나 설명이 제공되지 않는 한 기기를 사용할 수 없
습니다.
조리 기구와 함께 사용 시 닿는 부분이 뜨거워질 수 있습니
다.
• 지정된 사용 시간이 지난 후에는 필터를 세척 및/또는 교체하
십시오 (화재 위험). 관리 및 청소 항목을 참조하십시오.
• 레인지 후드를 가스 또는 기타 연료를 연소하는 기기와 동시
에 사용하는 경우 실내를 적절히 환기시켜야 합니다 (실내로
공기만 배출하는 기기에는 적용되지 않음).
• 제품 또는 제품 패키지에 표시된 기호는 해당 제품을 가정
용 폐기물로 처리할 수 없음을 의미합니다. 대신 전기 및 전자
장비 재활용을 위한 수거 장소로 전달되어야 합니다. 이 제품
이 올바르게 폐기되었는지 확인하십시오. 제품의 부적절한 폐
기로 인해 환경 및 인체 건강에 미치는 잠재적인 부정적 영향
을 방지할 수 있습니다. 제품 재활용에 대한 자세한 내용은 지
역 시청, 가정용 쓰레기 처리 서비스 업체 또는 제품을 구매하
신 상점에 문의하십시오.

11
한국어
 󱼹󲔶
• 환기장치 후드는 주방 냄새를 제거하
기 위해 가정용으로 설계되었습니다.
• 후드를 설계된 용도 이외의 목적으로
사용하지 마십시오.
• 작동 중에는 후드 아래에 높은 화염이
그대로 노출되는 일이 없도록 하십시오.
• 불길이 팬 측면으로 올라오지 않고
바닥에만 머물도록 화염 강도를 조
절하십시오.
• 온도가 높은 튀김팬을 사용할 때는 지
속적으로 관찰해야 합니다. 과열된 기
름이 불꽃을 발생시킬 수 있습니다.
 󰮍󱠹 󱪜 󲬺󲀙
-활성탄 필터는 세척 및 재생이 불가
능하며, 약 4개월마다 또는 특히 사
용량이 많은 경우 더 자주 교체해야
합니다 (W).
W
W
W
-그리스 필터는 작동 후 2개월마다 세
척해야 하며 특히 집중적으로 사용하
는 경우 더 자주 청소해주어야 합니다.
식기 세척기 사용이 가능합니다 (Z).
Z
Z
Z
• 젖은 천과 중성 액체세제를 사용하여
후드를 청소하십시오.

12 www.electrolux.com
󱬑󳅉 󰲽󱄲 󱎡󲄱󳎙󱚕󲘁
A흡입모터를 1번 속도로 켜고 끕니다. 설정 속도를 표시합니다.
B작업 속도를 줄입니다. 설정 속도를 표시합니다.
C작업 속도를 높입니다. 설정 속도를 표시합니다.
D모터 꺼짐을 포함한 다른 속도에서 󲘅󲿝󲅩󱲙 속도를
활성화합니다. 이 속도는 6분 동안 작동하도록
설정되어 있으며, 그 후에 시스템은 이전에 설정한
속도로 돌아갑니다. 조리 시 발생하는 최대 수준의
연기를 처리하는데 적합합니다.
HI 및 남은 시간을 1초에 한 번씩
표시합니다.
모든 부하(모터 및 조명)를 끈 상태에서 버튼을 약 5초
동안 눌러 활성탄 필터 경보를 켜거나 끕니다.
󲚝 (2번 깜박임)–경보 켜짐.
󲚝 (1번 깜박임)–경보 꺼짐.
E󲅩󰪑󰲽󱄲
모터를 속도 1로 켜서 매시간 10분 흡입을 수행합니다.
모터가 작동하는 동안 숫자 24 가
표시되고 오른쪽 하단의 점이 1초에
한 번씩 깜박입니다. 버튼을 누르면
비활성화됩니다.
필터 경보가 발생했을 때, 이 버튼을 약 3초 동안
누르고 있으면 경보를 재설정할 수 있습니다. 이러한
표시는 모터가 꺼져 있을 때만 볼 수 있습니다.
FF 가 세번 깜박입니다.
절차가 종료되면 이전에 보이던 표시가
꺼집니다.
FG 는 금속 그리스 필터를 세척해야함을
의미합니다. 후드가 100시간 작동한
후에는 경보가 발생합니다.
는 활성탄 필터를 교체하고 금속
그리스 필터 또한 세척해야함을
의미합니다. 후드가 200시간 작동한
후에는 경보가 발생합니다.
F󲡍󲑽󰲽󱄲
30’ 지연으로 자동 전원 꺼짐을 활성화합니다. 잔류
냄새를 제거하는데 적합합니다. 어느 위치에서나
활성화할 수 있으며, 버튼을 누르거나 모터를 끄면
비활성화됩니다.
󲘅󲿝󲅩󱲙 또는 󲅩󰪑 기능이 활성화된 경우, 이
모드는 작동하지 않습니다.
동작 속도를 표시하고, 우측 하단의 점이 1
초에 한 번 깜박입니다.
G조명 시스템을 최대 강도로 켜고 끕니다.
H커티시(Courtesy) 조명 모드에서 조명을 켜고 끕니다.
 󲵵󳅅󱛱

13
한국어
󱠹󱤵󲷥
 󱾭󲽪󱼹󳏺
󲛽󱤒
• 교체 시, 기술지원센터로 문의하십시
오 (‘구매하시려면 기술지원센터로 문
의하십시오’).

electrolux.com/shop
991.0660.854_01 - 210904
D00008126_00

ECI6300S
EN
INSTALLATION MANUAL
Warning! Before proceeding with installation,
read the safety information in the User Manual.
,3
설치 설명서
경고! 설치를 진행하기 전에 사용 설명서의
안전정보를 읽으십시오.

3
11 = 4x ø10
12h = 4x 5,2 x70
12c = 8x 2,9x6,5
12e = 4x 2,9x9,5
12f = 2x M4x80
12g = 4x M6 x80
12q = 4x 3,5 x9,5
22 = 8x ø6
23 = 4x M6


























4
/ FP
PLQ
2x ø 120 mm
ø 150 mm 2x ø 150 mm

5




