Electrolux WHGL9040CN User manual

WHGL9040CN Cooker Hood
Dunstabzugshaube
Hotte De Cuisine
Cappa
EN
DE
FR
IT

EN USER MANUAL .....................................................................................................................3
DE GEBRAUCHSANLEITUNG .......................................................................................... 6
FR MANUEL D’UTILISATION ............................................................................................ 9
IT LIBRETTO DI USO ................................................................................................... 21

3
ENGLISH
WE’RE THINKING OF YOU
Thank you for purchasing an Electrolux appliance. You’ve chosen a product that
brings with it decades of professional experience and innovation. Ingenious and
stylish, it has been designed with you in mind. So whenever you use it, you can
be safe in the knowledge that you’ll get great results every time.
Welcome to Electrolux
ACCESSORIES AND CONSUMABLES
In the Electrolux webshop, you’ll nd everything you need to keep all your
Electrolux appliances looking spotless and working perfectly. Along with a wide
range of accessories designed and built to the high quality standards you would
expect, from specialist cookware to cutlery baskets, from bottle holders to delicate
laundry bags…
Visit the webshop at:
www.electrolux.com/shop
ENVIRONMENT CONCERNS
Recycle the materials with the symbol Put the packaging in applicable
containers to recycle it.
Help protect the environment and human health and to recycle waste of
electricaland electronic appliances. Do not dispose appliances marked with the
symbol with the household waste. Return the product to your local recycling
facility orcontact your municipal ofce.
CUSTOMER CARE AND SERVICE
We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available
The information can be found on the rating plate.
Model ___________________________
PNC ____________________________
Serial Number ____________________

4www.electrolux.com
1. RECOMMENDATIONS
AND SUGGESTIONS
• The Instructions for Use apply
to several versions of this ap-
pliance. Accordingly, you may
nd descriptions of individual
features that do not apply to
your specic appliance.
• The manufacturer will not be
held liable for any damages
resulting from incorrect or
improper installation.
• The minimum safety distance
between the cooker top and
the extractor hood is 650 mm
(some models can be installed
at a lower height, please refer
to the paragraphs on working
dimensions and installation).
• Check that the mains voltage
corresponds to that indicated
on the rating plate xed to the
inside of the hood.
• For Class I appliances, check
that the domestic power supply
guarantees adequate earthing.
Connect the extractor to the
exhaust ue through a pipe of
minimum diameter 120 mm.
The route of the ue must be
as short as possible.
• Do not connect the extractor
hood to exhaust ducts carry-
ing combustion fumes (boilers,
replaces, etc.).
• If the extractor is used in
conjunction with non-electrical
appliances (e.g. gas burn-
ing appliances), a sufcient
degree of aeration must be
guaranteed in the room in or-
der to prevent the backow of
exhaust gas. The kitchen must
have an opening communicat-
ing directly with the open air in
order to guarantee the entry
of clean air. When the cooker
hood is used in conjunction
with appliances supplied with
energy other than electric,
the negative pressure in the
room must not exceed 0,04
mbar to prevent fumes being
drawn back into the room by
the cooker hood.
• In the event of damage to
the power cable, it must be
replaced by the manufacturer
or by the technical service de-
partment, in order to prevent
any risks.
• If the instructions for installa-
tion for the gas hob specify
a greater distance specied
above, this has to be taken
into account. Regulations
concerning the discharge of
air have to be fullled.
• Use only screws and small
parts in support of the hood.
Warning: Failure to install
the screws or xing device in
accordance with these instruc-
tions may result in electrical
hazards.
• Connect the hood to the mains
through a two-pole switch hav-
ing a contact gap of at least
3 mm.
2. USE
• The extractor hood has been

5
ENGLISH
• designed exclusively for do-
mestic use to eliminate kitchen
smells.
• Never use the hood for pur-
poses other than for which it
has been designed.
• Never leave high naked ames
under the hood when it is in
operation.
• Adjust the ame intensity to
direct it onto the bottom of the
pan only, making sure that it
does not engulf the sides.
• Deep fat fryers must be con-
tinuously monitored during
use: overheated oil can burst
into ames.
• Do not ambè under the range
hood; risk of re.
• This appliance can be used
by children aged from 8 years
and above and persons with
reduced physical, sensory or
mental capabilities or lack of
experience and knowledge if
they have been given supervi-
sion or instruction concerning
use of the appliance in a safe
way and understand the haz-
ards involved. Children shall
not play with the appliance.
Cleaning and user mainte-
nance shall not be made by
children without supervision.
• “CAUTION: Accessible parts
may become hot when used
with cooking appliances.”
3. MAINTENANCE
• Switch off or unplug the ap-
pliance from the mains sup-
ply before carrying out any
maintenance work.

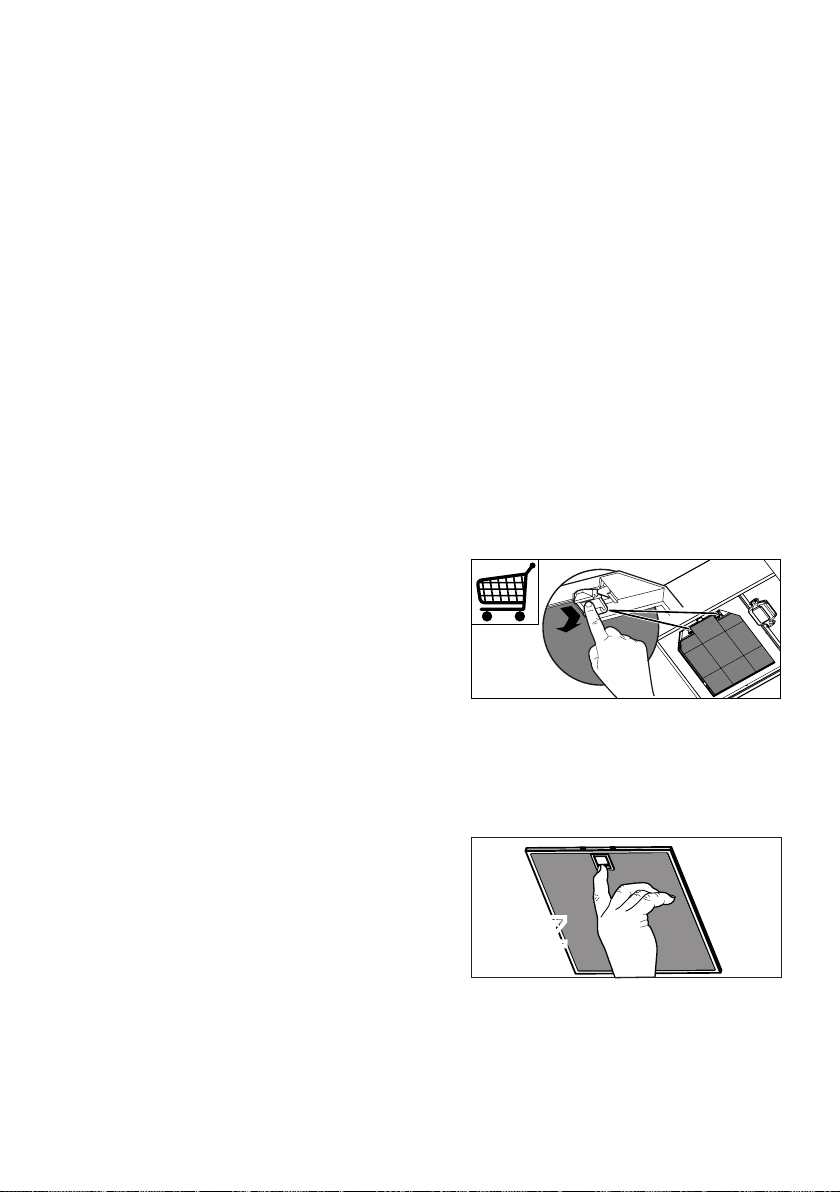

• Clean and/or replace the Fil-
ters after the specied time
period (Fire hazard).
- Activated charcoal lter W
these lters are not washable
and cannot be regenerated,
and must be replaced ap-
proximatelyevery4monthsof
operation, or more frequently
with heavy usage.
:
- Grease lters Z The lters
must be cleaned every 2
months of operation, or more
frequently for particularly
heavy usage, and can be
washed in a dishwasher.
ZZ
- Control lights, if present.
• Clean the hood using a damp
cloth and a neutral liquid de-
tergent.

6www.electrolux.com
4. CONTROLS
      
Button Basic function Indicator lights
Dual Function
L
Press briey to turn the lighting system on and off. Button off Lights off
Press and hold the button for 2 seconds to activate the lighting
system in “courtesy light” mode. The lights are lit at a reduced power
of approximately 5W. This function can be disabled by pressing the
button once again for 2 seconds or by pressing it briey to switch to
normal lighting mode.
Button lit Lights on
Button lit Courtesy light on
T1
Turns the motor off from whatever speed it is set to. Button lit
Motor active
Motor inactive
Press and hold the button for 3 seconds with all the loads turned off
(Motor and Lights), to turn the Activated Charcoal Filter alarm on/off.
Button ashes twice F – Alarm On.
Button ashes once F – Alarm Off.
T2 Turns the motor on at speed one. Button on
T3
When pressed briey, turns the motor on at speed two. Button on Speed two on
Press and hold the button for approximately 2” to turn the Delay
function on and off, that is to say to turn the appliance off after a 20
minute delay. Suitable to complete elimination of residual odours. Can
be activated from the OFF position and from speeds 1, 2, 3. Cannot
be activated with Intensive speed On.
Buttons ashing
(T1+T2 or T3
or T4)
Delay functionActive
T4 Turns the motor on at speed three. Button on
T5
Turns the motor On and Off at Intensive speed for a timed
period of 5 minutes. At the end of the 5 minutes the appliance
will automatically return to the speed that was set before. If the
appliance was turned off at the time of activation, at the end of
the 5 minutes the system will return to speed one.
Button on
F
Press and hold for 4 seconds to reset the lter alarm indicator,
shown by ashing of button T1. This procedure can only be
carried out with the motor off.
Button on
Signals the Metal Grease Filter
saturation alarm, indicating that it is
necessary to wash the lters. The
alarm is triggered after the Hood
has been in operation for 100
working hours.
Button ashing
When this is activated, it
signals the Activated Charcoal
Filter saturation alarm, indicating
that the lter must be changed;
the Metal Grease Filters must
also be washed. The Activated
Charcoal Filter saturation alarm
comes into operation after the
Hood has been working for
200 hours.
5. LIGHTING
Warning: This appliance is tted with a
white LED lamp classed as 1M according
to EN 60825-1: 1994 + A1:2002 + A2:2001
standards; maximum optical power emitted
@439nm: 7µW. Do not look directly at the light
through optical devices (binoculars, magnifying
glasses…).
• For replacement contact technical support.
(“To purchase contact technical support”).

7
GERMAN
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben
ein Produkt gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung
und Innovation steht. Bei der Entwicklung dieses großartigen und eleganten
Geräts haben wir an Sie gedacht.
So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige
Ergebnisse erzielen werden.
Willkommen bei Electrolux.
ZUBEHÖR UND VERBRAUCHSMATERIALIEN
Im Electrolux Webshop nden Sie alles, was Sie für ein makelloses Aussehen
und perfektes Funktionieren Ihrer Electrolux Geräte benötigen. Wir bieten auch
ein umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche
erfüllt, vom Pro-Kochgeschirr bis zu Besteckkörben, von Flaschenhaltern bis hin
zu Wäschebeuteln für empndliche Wäsche...
Besuchen Sie den Webshop unter:
www.electrolux.com/shop
UMWELTTIPPS
Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in
den entsprechenden Recyclingbehältern.
Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische
Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll.
Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an
Ihr Gemeindeamt.
KUNDENDIENST UND -BETREUUNG
Wir empfehlen die Verwendung von Originalersatzteilen.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden.
Die Informationen nden Sie auf dem Typenschild.
Modell ___________________________
Produkt-Nummer PNC ______________
Seriennummer ____________________

8www.electrolux.com
1. EMPFEHLUNGEN UND
HINWEISE
• Diese Gebrauchsanleitun-
gen beziehen sich auf die
verschiedenen Modelle der
Abzugshaube. Darum kann
es möglich sein, dass die
Beschreibung bestimmter
Merkmale für das vorliegende
Gerät nicht zutrifft.
• Der Hersteller haftet nicht für
etwaige Schäden, die durch
die fehlerhafte Installation oder
falschen Gebrauch entstehen
könnten.
• Der min. Sicherheitsabstand
zwischen Kochfeld und Ab-
zugshaube beträgt 650 mm
(einige Modelle können auch
niedriger installiert werden;
siehe Absatz Installation).
• Kontrollieren Sie, ob die
Netzspannung den Daten des
Typenschilds im Innern der
Haube entspricht.
• Für Geräte der Klasse I muss
kontrolliert werden, ob das
häusliche Versorgungsnetz
korrekt geerdet ist. Die Ab-
saughaube mit Hilfe eines
Rohrs mit einem Mindest-
durchmesser von 120 mm mit
dem Rauchabzug verbinden.
Der Verlauf des Rauchabzugs
soll so kurz wie möglich sein.
• DieAbzugshaube darf nicht an
einen Schacht angeschlossen
werden, in den Rauchgase
geleitet werden (z. B. von
Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben
dem Abzug auch nicht mit
Strom betriebene Geräte
(zum Beispiel Gasgeräte)
eingesetzt werden, muss für
eine ausreichende Belüftung
gesorgt werden, damit der
Rückuss der Abgase ver-
hindert wird. Die Küche muss
eine direkte Öffnung nach
Außen aufweisen, damit ein
ausreichender Luftaustausch
gewährleistet wird. Wird die
Abzugshaube zusammen mit
nicht mit Strom betriebenen
Geräte eingesetzt wird, darf
der Unterdruck im Raum 0,04
mbar nicht überschreiten, da-
mit die Abgase nicht wieder
angesaugt werden.
• Schadhafte Kabel müssen
durch den Hersteller oder vom
Kundendienst ausgewechselt
werden, damit jedes Risiko
ausgeschlossen wird.
• Falls die Montageanweisun-
gen für die gasbetriebene
Kochmulde einen größeren
Abstand vorschreiben, als
der oben angegebene, muss
diese Vorgabe befolgt werden.
Es sind sämtliche Abluftvor-
schriften zu beachten.
• Nur für die Abzugshaube
geeignete Schrauben und
Kleinteile verwenden.
Achtung: werden die Schrau-
ben und Befestigungsele-
mente nicht entsprechend
der vorliegenden Anleitungen
verwendet, besteht Strom-
schlaggefahr.
• Die Abzugshaube mittels
zweipoligem Schalter mit

9
GERMAN
• einer Öffnung der Kontakte von
mindestens 3 mm an das Netz
anschließen.
2. GEBRAUCH
• Die Abzugshaube wurde aus-
schließlich für den häuslichen
Gebrauch entwickelt, um Koch-
dünste zu beseitigen.
• Die Haube darf nur für die ihr
zugedachten Zwecke benutzt
werden.
• Unter der eingeschalteten Haube
keine offenen Flammen benut-
zen.
• Die Flamme so regulieren, dass
sie nicht über den Boden des
Kochgeschirrs hinausreicht.
• Fritteusen müssen während des
Gebrauchs ständig überwacht
werden: überhitztes Öl könnte
sich entzünden.
• Auf keinen Fall unter der Haube
ambieren: Brandgefahr.
• Kinder ab 8 Jahren und Per-
sonen mit eingeschränkten
physischen, sensorischen oder
psychischen Fähigkeiten, oder
mit mangelnden Erfahrungen
oder Kenntnissen dürfen nicht
mit dem Gerät umgehen, es sei
denn, sie werden von einer für
ihre Sicherheit verantwortlichen
Person beaufsichtigt oder ange-
leitet. Sicherstellen, dass Kinder
nicht mit dem Gerät herumspie-
len können. Reinigungs- und
Wartungsarbeiten dürfen nicht
von unbeaufsichtigten Kindern
durchgeführt werden.
• ACHTUNG: Die zugänglichen
Teile können während des Ge-
brauchs der Kochgeräte sehr
heiß werden.
3. WARTUNG
• Vor Reinigungs- oder Wartungs-
arbeiten am Gerät muss dieses
ausgeschaltet und spannungslos
gemacht werden.
• Die Filter stets nach den ange-
gebenen Intervallen reinigen oder
auswechseln (Brandgefahr).
- Geruchslter WSie können
weder gewaschen noch wie-
derverwendet werden und sind
alle 4 Betriebsmonate bzw. bei
starkem Einsatz auch häuger
auszutauschen.
:
- Fettlter ZSie müssen nach
2-monatigem Betrieb bzw. bei
starkem Einsatz auch häuger
gereinigt werden, was im Ge-
schirrspüler möglich ist.
ZZ
- Kontrolllampen der Steuerun-
gen, wo vorhanden.
• Zur Reinigung der Haubenä-
chen Wir empfehlen ein feuchtes
Tuch und ein mildes Flüssigrei-
nigungsmittel.

10 www.electrolux.com
4. BEDIENELEMENTE
      
Taste Basisfunktion Leuchtanzeigen
Zweifache Funktion
L
Schaltet bei kurzem Drücken die Beleuchtung ein oder aus. Taste aus Beleuchtung aus
Durch 2 Sekunden langes Drücken der Taste wird die Beleuchtung im
Modus “Notbeleuchtung” aktiviert. Die Lampen werden mit einer geringe-
ren Leistung von zirka 5W gespeist. Diese Funktion kann durch erneutes
2 Sekunden langes Drücken der Taste deaktiviert werden; durch kurzes
Antippen wird hingegen zu der normalen Lichtstärke gewechselt.
Taste leuchtet Beleuchtung an
Taste leuchtet Notbeleuchtung an
T1
Deaktiviert den Motor von jeder eingestellten Geschwindigkeits-
stufe aus.
Taste leuchtet Motor eingeschaltet
Taste aus Motor ausgeschaltet
Mit zirka 3 Sekunden langem Drücken der Taste bei abgeschalteten
Verbrauchern (Motor+Licht) wird der Alarm der Aktivkohlelter aktiviert/
deaktiviert.
2 Mal Blinken der Taste F – Alarm aktiviert.
1 Mal Blinken der Taste F – Alarm deaktiviert.
T2 Aktiviert den Motor bei der ersten Betriebsgeschwindigkeit ein. Taste leuchtet
T3
Schaltet den Motor durch kurzes Drücken bei der zweiten
Betriebsgeschwindigkeit ein. Taste leuchtet
Zweite Betriebsgeschwindigkeit aktiv
Durch zirka 2 Sekunden langes Drücken der Taste wird die Funktion
Delay, das heißt das um 20 Minuten verzögerte Ausschalten des Gerätes
aktiviert/deaktiviert. Vervollständigt die Beseitigung von Restgerüchen. Von
der Position OFF oder den Geschwindigkeitsstufen 1, 2, 3 aus aktivier-
bar. Bei Intensivgeschwindigkeit auf On nicht aktivierbar.
Tasten blinken
(T1+T2 oder T3
oder T4)
Funktion DelayAktiv
T4 Aktiviert den Motor bei der dritten Betriebsgeschwindigkeit ein. Taste leuchtet
T5
Aktiviert und deaktiviert den Motor bei auf 5 Minuten eingestellter
Intensivgeschwindigkeit. Nach Ablauf der 5 Minuten kehrt das
Gerät zur zuvor eingestellten Geschwindigkeit zurück. Wird das
nach Ablauf der 5 Minuten abgeschaltete Gerät wieder aktiviert,
kehrt das System zur ersten Geschwindigkeitsstufe zurück.
Taste leuchtet
F
Stellt bei 4 Sekunden langem Drücken den Filteralarm wieder her,
der durch Blinken der Taste T1 angezeigt wird. Diese Prozedur
kann nur abgestelltem Motor durchgeführt werden.
Taste leuchtet
Meldet den Alarm für Sättigung der
Metallfettlter und die Notwendigkeit,
diese zu waschen. Dieser Alarm wird
nach 100 effektiven Betriebsstunden
der Abzugshaube ausgelöst.
Taste blinkt
Meldet, sofern aktiviert, den Alarm
für Sättigung des Aktivkohlelters,
der ausgewechselt werden muss;
auch die Metallfettlter müssen
gewaschen werden. Der Alarm für
Sättigung des Aktivkohlelters wird
nach 200 effektiven Betriebsstun-
den der Abzugshaube ausgelöst.
5. BELEUCHTUNG
Achtung: Dieses Gerät ist mit einer weißen
LED-Lampe der Klasse 1M gemäß EN 60825-
1 ausgestattet: 1994 + A1:2002 + A2:2001;
max. gelieferte Lichtleistung @439nm: 7µW.
Nicht direkt mit optischen Instrumenten (Fern-
glas, Lupe, usw.) in das Licht schauen.
• Ersatz für Kunden-Support kontaktieren
(“Fuer den Einkauf von Ersatzlampen bitte
wenden Sie sich an den Kundendienst”).
