ELEKTRA FreezeTec User manual

www.elektra.eu
FreezeTec®
ELEKTRA
Instrukcja Instalacji PL
Installation manual UK
Инструкция по монтажу RU
HEATING CABLE
WITH A BUILT-IN THERMOSTAT

Application
ELEKTRA FreezeTec®heating cables are inten-
ded for the anti-freeze protection of pipes with
a max. diameter of 50 mm (2”), valves and water
meters. They are recommended for installations
located in unheated rooms or outdoors. The he-
ating cable is installed on pipes, under insula-
tion. The ELEKTRA FreezeTec®heating cables are
produced in ready-made units, including heating
cable with built-in thermostat at one end and
terminated at the other end with a power supply
conductor with a sealed plug. The thermostat
will commence operation when the temperatu-
re on the pipe’s surface under thermal insulation
will drop below +3°C, and terminate heating
when the temperature will exceed +10°C.
ELEKTRA FreezeTec® heating cable
• ELEKTRA FreezeTec®heating cable
• „cold” power supply conductor
• connecting joint between the power supply
conductor and the heating cable
• label
• thermostat
• sealed plug
1
2
3
46
5
1
2
3
4
5
6
3

Heating Cable
ELEKTRA
Product Features
• available in ready-made units with length varying
from 2 to 42 m,
• terminated at one end with a 1.5 m long power
supply conductor with a sealed plug and with
a thermostat at the other end,
• power output of the heating cable: 12 W/m,
• power supply voltage: 230 V, 50/60 Hz,
• min. installation temperature: -5°C,
• max. operating temperature: 70°C,
• min. cable bending radius: 3.5 D,
• controls: built-in bimetal thermostat.
operation on: +3°C
operation off: +10°C
4

Installation
Stage 1
The selected length of the heating cable should
match the length of the pipe to be heated.
Place the cable along the pipe, xing with
installation tape (included in the package),
as shown in the diagram. Place the thermostat
at this end of the pipe which will be exposed
to lowest ambient temperatures.
300 mm
installation tape
pipeline
top
thermal
insulation
heating cable
5

Heating Cable
ELEKTRA
When heating plastic pipes, use self-adhesive
aluminium tape under the heating cable.

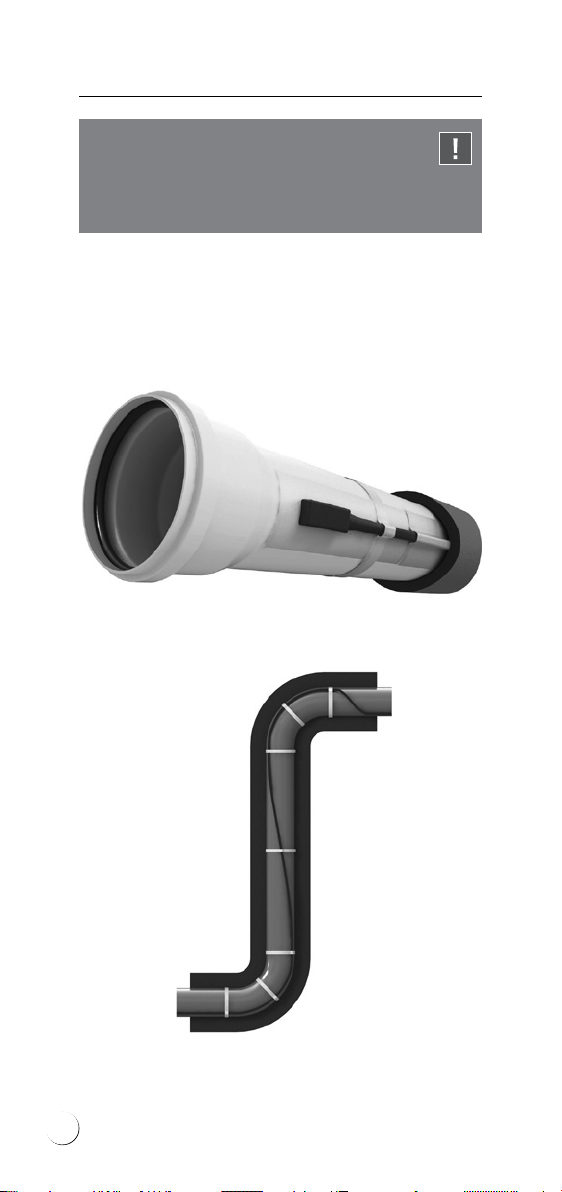

Positioning the heating cable on bends and elbows
NOTE:
If ELEKTRA FreezeTec®heating cable’s
length slightly exceeds that of the pipe,
the cable can be positioned spirally along the
pipe.
!
6

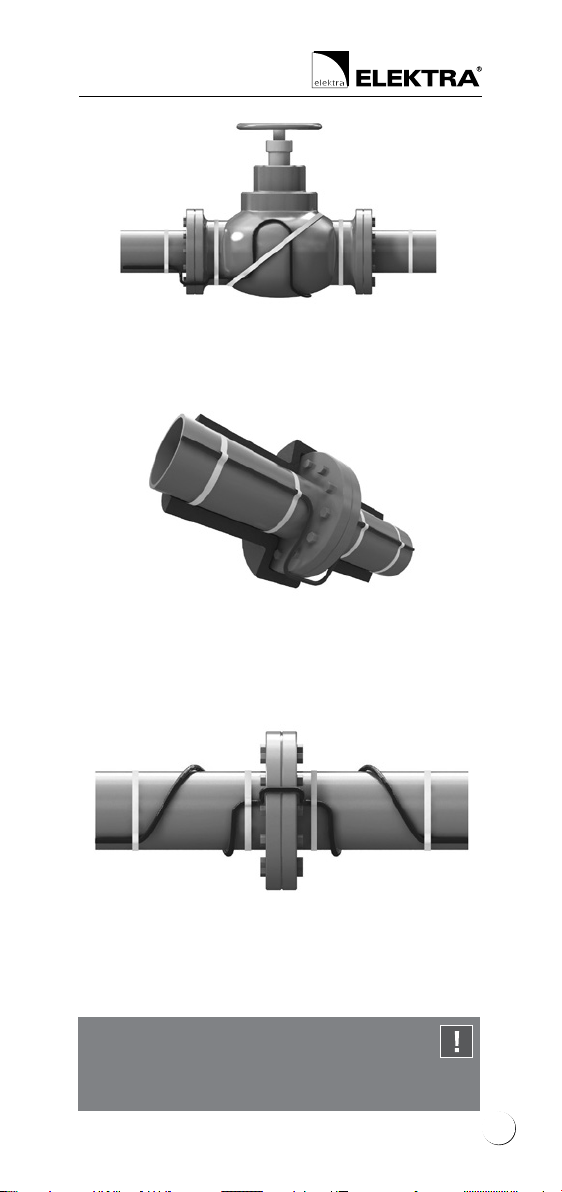

Positioning the heating cable on valves and anges
CAUTION:
Heating cables must not cross or be brought
nearer than the distance of 5 cm max.
!
7

Heating Cable
ELEKTRA
Stage 2
When the cable has been positioned on the pipe,
cover it on the entire length with self-adhesive
aluminum tape. This will keep the cable directly
at the pipe’s surface which facilitates heat
transfer. Moreover, the tape will prevent the cable
from being pushed into the thermal insulation
layer thus protecting the cable from potential
overheating.
Stage 3
The pipes with heating cables positioned on them
should be covered with a layer of insulation.
The thickness of the insulation will depend on the
ambient minimum temperature to be encoun-
tered in the vicinity of the insulated pipe.
Operation
Connect ELEKTRA FreezeTec®heating cable to
mains. Power supply installation must be equipped
with a residual current device of the sensitivity level
∆≤30 mA. The RCD does not have to be dedicated
to the FreezeTec®heating cable, it can be a
common device used for other circuits/equipment.
Pipe’s internal
diameter
Minimum ambient temperature
-15°C -25°C -35°C
DN
[mm] Inches Insulation’s thickness [mm]
8 ¼ 9 9 9
15 ½ 9 9 9
20 ¾ 9 9 13
25 1 9 9 13
32 1 ¼ 913 19
40 1 ½ 913 19
50 2 9 13 19
8

Warranty Conditions
ELEKTRA company grants a 3 year-long
warranty (from the date of purchase) for the
ELEKTRA FreezeTec®heating cables.
1. For the warranty to apply, the following
is required:
a. the heating system was installed
in compliance with this manual,
b. proof of purchase for the heating cable
is included.
2. The Warranty is void if persons other than an
ELEKTRA-certied installer attempted to repair
the product.
3. The Warranty does not cover:
a. mechanical damage,
b. damage due to unsuitable power supply,
c. lack of adequate overload and differential
protection measures,
d. damage resulting from electrical connection
performed in violation of the regulations
in force.
4. As part of the Warranty service, ELEKTRA
undertakes to reimburse all costs incurred
solely in connection with repairing or replacing
a defective heating mat.
5. The Warranty covering the purchased
commercial goods does not exclude, limit or
suspend other Buyer’s rights resulting from the
incompatibility of the goods purchased with
the agreement of purchase.
NOTE:
The Warranty claims must be registered
with the proof of purchase, in the place of
purchase or the ofces of ELEKTRA.
!
9

www.elektra.eu

www.elektra.pl
PRZEWÓD GRZEJNY
Z WBUDOWANYM TERMOSTATEM
FreezeTec®
ELEKTRA
Instrukcja Instalacji PL
Installation manual UK
Инструкция по монтажу RU

Zastosowanie
Przewody grzejne ELEKTRA FreezeTec®przezna-
czone są do ochrony przed zamarzaniem rur
ośrednicy do 50mm (2”), zaworów iwodomierzy.
Stosowane są wizolowanych instalacjach wnie-
ogrzewanych pomieszczeniach lub na zewnątrz.
Przewód umieszczany jest na rurze, pod izolacją.
Przewody grzejne ELEKTRA FreezeTec® składa-
ją się zprzewodu grzejnego zwbudowanym na
końcu termostatem.
Zdrugiej strony zakończone są przewodem
zasilającym zhermetyczną wtyczką. Termostat
powoduje uruchomienie pracy przewodu, gdy
temperatura na rurze, pod izolacją termiczną,
spadnie do +3°C, zaś wyłączenie grzania nastę-
puje wtemperaturze +10°C.
Przewód grzejny ELEKTRA FreezeTec®
• przewód grzejny ELEKTRA FreezeTec®
• przewód zasilający „zimny”
• mufa łącząca przewód grzejny z przewodem zasilającym
• tabliczka znamionowa
• termostat
• wtyczka hermetyczna
1
2
3
4
1
2
3
46
5
5
6
13

Przewód Grzejny
ELEKTRA
Charakterystyka
• przewody gotowe do instalacji o długości
od 2 do 42 m,
• zakończone są z jednej strony przewodem za-
silającym o długości 1,5m wraz z hermetyczną
wtyczką, z drugiej strony termostatem,
• moc jednostkowa przewodu grzejnego: 12
W/m,
• napięcie zasilania: 230V 50/60Hz,
• minimalna temperatura instalowania: -5°C,
• maksymalna temperatura pracy: 70°C,
• minimalny promień gięcia przewodu: 3,5 D,
• sterowanie – wbudowany termostat bimetalicz-
ny.
załączanie: +3°C
wyłączanie: +10°C
14

Montaż
ETAP I
Długość przewodu grzejnego dobieramy do dłu-
gości ogrzewanej rury. Przewód układamy wzdłuż
rury mocując za pomocą taśm montażowych
(dołączonych do opakowania) w taki sposób jak
pokazano na rysunku. Termostat umieszczamy na
tym końcu rury, który jest narażony na najniższą
temperaturę otoczenia.
300 mm
taśma montażowa
15

Przewód Grzejny
ELEKTRA
W przypadku ogrzewania rur z tworzywa
sztucznego, należy zastosować samoprzylepną
taśmę aluminiową pod miejscem ułożenia
przewodu grzejnego.
Sposób układania przewodu grzejnego
na łukach i kolanach
UWAGA:
Jeżeli przewód ELEKTRA FreezeTec®jest
nieco dłuższy od rury, można go ułożyć
spiralnie wokół rury.
!
16

Sposób układania przewodu grzejnego
na zaworach i kołnierzach
UWAGA:
Przewody grzejne nie mogą się krzyżować,
ani zbliżać do siebie na odległość mniejszą niż 5 cm.
!
17

Przewód Grzejny
ELEKTRA
Etap II
Po ułożeniu przewodu na rurze, należy okleić go
na całej długości samoprzylepną taśmą aluminio-
wą. Zastosowanie taśmy aluminiowej powoduje,
że ułożony przewód grzejny dokładnie przylega
do rury, co ułatwia oddawanie ciepła. Ponadto,
taśma uniemożliwia wciśnięcie przewodu w izo-
lację termiczną, tym samym zabezpieczając prze-
wód przed ewentualnym przegrzaniem.
Etap III
Rury wraz z przewodami grzejnymi należy za-
izolować. Grubość izolacji zależy od minimalnej
temperatury jaka potra wystąpić w otoczeniu
zaizolowanej rury.
Eksploatacja
Przewód grzejny ELEKTRA FreezeTec® podłączamy
do zasilania. Instalacja zasilająca musi być
wyposażona w wyłącznik różnicowoprądowy,
o czułości ∆≤30mA.
Wyłącznik różnicowoprądowy może być wspólny
dla różnych odbiorników.
Średnica
wewnętrzna rury
Minimalna temperatura otoczenia
-15°C -25°C -35°C
DN [mm] Cale Grubość izolacji [mm]
8 ¼ 9 9 9
15 ½ 9 9 9
20 ¾ 9 9 13
25 1 9 9 13
32 1 ¼ 913 19
40 1 ½ 913 19
50 2 9 13 19
18

Warunki gwarancji
ELEKTRA udziela 3-letniej gwarancji
(licząc od daty zakupu) na przewody grzejne
ELEKTRA FreezeTec®
1) Uznanie reklamacji wymaga:
a) wykonania instalacji zgodnie z niniejszą
instrukcją montażu
b) dowodu zakupu przewodu grzejnego
2) Gwarancja traci ważność w przypadku
dokonywania napraw przez osoby inne niż
instalator uprawniony przez rmę ELEKTRA
3) Gwarancja nie obejmuje uszkodzeń
spowodowanych:
a) uszkodzeniami mechanicznymi
b) niewłaściwym zasilaniem
c) brakiem zabezpieczeń nadmiarowoprądowych
i różnicowoprądowych
d) wykonaniem instalacji elektrycznej
niezgodnie z obowiązującymi przepisami
4) ELEKTRA w ramach gwarancji zobowiązuje się
do poniesienia kosztów związanych wyłącznie
z naprawą wadliwego przewodu grzejnego lub
jego wymianą.
5) Gwarancja na sprzedany towar konsumpcyjny
nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających
zniezgodności towaru zumową.
UWAGA:
Reklamacje należy składać wraz
z dowodem zakupu w miejscu sprzedaży
przewodów grzejnych lub w rmie ELEKTRA.
!
19
