Elem Garden Technic TTAC51T173ES-23 User manual

1
TTAC51T173ES-23
FR TONDEUSE A GAZON A ESSENCE
TRADUCTION DES INSTRUCTIONS D’ORIGINE
NL GRASMAAIER MET BENZINEMOTOR
VERTALING VAN DE ORIGINELE INSTRUCTIES
GB PETROL LAWN MOWER
ORIGINAL INSTRUCTIONS
LT BENZININĖ VEJAPJOVĖ
ORIGINALIŲ INSTRUKCIJŲ VERTIMAS
Y2021
Cette tondeuse est livrée SANS HUILE NI ESSENCE dans le moteur
Deze maaier wordt geleverd zonder olie of benzine in de motor
This lawnmower is shipped without oil or petrol engine
Ši vejapjovėpristatoma su varikliu be alyvos ar benzino

2
FR TONDEUSE A GAZON A ESSENCE
CONSIGNES DE SÉCURITÉ
GÉNÉRALES
AVERTISSEMENT
Lors de l’utilisation
d’outils à essence, des
précautions de sécurité
de base,
notamment celles qui
suivent, doivent être
respectées pour réduire
le risque de blessures
graves et/ou de
dégâts matériels.
Lisez toutes ces
instructions avant
d’utiliser le produit et
conservez-les pour votre
information future.
AVERTISSEMENT
Cette machine produit
un champ
électromagnétique
pendant son
fonctionnement.
Dans certains cas, ce
champ peut perturber les
implants médicaux actifs
ou non. Pour réduire les
risques de blessures
graves ou mortelles, il
est recommandé aux
personnes porteuses
d’implants médicaux de
consulter
leur médecin ainsi que le
fabricant de l’implant
médical avant d’utiliser
cette machine.
Form tion
• Lisez les instructions
attentivement. Familiarisez-vous
avec les commandes et l’utilisation
correcte de l’équipement.
• Ne laissez pas des enfants ou
des personnes ne connaissant pas
ces instructions utiliser la tondeuse
gazon. Les réglementations
locales peuvent limiter l’âge de
l’opérateur.
• N’utilisez jamais la tondeuse
lorsque des personnes,
particulièrement des enfants, ou
des animaux se trouvent
proximité.
Gardez l’esprit que l’opérateur ou
l’utilisateur est responsable des
accidents ou blessures arrivant
d’autres personnes ou leurs
biens.
Il est recommandé de prêter la
tondeuse thermique uniquement
des personnes ayant déj utilisé
des tondeuses thermiques.
Transmettez-leur toujours ce mode
d’emploi.
Les personnes utilisant la tondeuse
thermique pour la première fois
doivent demander au revendeur de
leur fournir des instructions de
base afin de se familiariser avec le
maniement d’une telle machine.
Si l’appareil doit changer de
propriétaire, remettez-lui également
la notice d’instruction.

3
N’utilisez jamais la tondeuse
thermique après avoir consommé
de l’alcool ou des médicaments, ou
bien si vous vous sentez fatigué (e)
ou malade.
AVERTISSEMENT : Si vous
heurtez un objet, arrêtez le moteur.
Retirez le câble de la bougie
d’allumage, inspectez
soigneusement la tondeuse et
réparez les éventuels dégâts avant
de poursuivre
l’utilisation. Une vibration excessive
de la tondeuse est un signe de
dégât. L’appareil doit être
rapidement inspecté et réparé.
Préparation
• Pendant la tonte, portez toujours
des chaussures résistantes et des
pantalons longs. N’utilisez pas le
matériel lorsque vous êtes pieds
nus ou en sandales.
• Inspectez minutieusement toute la
zone à tondre et éliminez tout objet
qui pourrait être projeté par la
machine.
ATTENTION DANGER : L'essence
est hautement inflammable :
- stockez le carburant dans des
conteneurs conçus particulièrement
cet effet ;
- remettez du carburant à
l’extérieur uniquement et ne fumez
pas pendant ce temps ;
- ajoutez le carburant avant de
démarrer le moteur.
Ne retirez jamais le capuchon du
réservoir de carburant et n’ajoutez
pas d’essence lorsque le moteur
tourne ou qu’il chauffe ;
- si de l’essence coule, n’essayez
pas de démarrer le moteur mais
éloignez l’appareil de la zone où
l’essence a coulé et évitez de faire
des étincelles jusqu’à dissipation
des vapeurs d’essence ;
- revissez fermement tous les
capuchons du réservoir et du
conteneur.
• Remplacez les pots
d’échappement défectueux.
• Avant l’utilisation, procédez
toujours à une vérification générale
pour vous assurer que les lames,
les boulons de lame et l’ensemble
de coupe ne sont ni usés ni
endommagés. Remplacez les
lames et boulons endommagés ou
usés par lots complets pour
préserver le bon équilibrage.
Utilisation
• Ne faites pas tourner le moteur
dans un lieu confiné, en raison de
la possibilité de dangereuses
émanations de monoxyde de
carbone.
• Tondez uniquement à la lumière
du jour ou dans une lumière
artificielle de bonne qualité.
• Évitez de tondre de l’herbe
mouillée, si possible.
• En cas d’orage, évitez de tondre
et rangez la tondeuse thermique à
l’abri.
• Assurez vos pas dans les pentes.
• Marchez, ne courez jamais.
• Pour les machines rotatives à
roues, tondez les pentes dans le
sens transversal, jamais en
montant ou en descendant.
• Soyez particulièrement prudent
lors des changements de direction
sur les terrains en pente.
• Ne coupez pas l’herbe sur des

4
pentes excessivement raides.
• Faites particulièrement attention
lorsque la machine doit être tirée
vers vous.
• Arrêtez la/les lame(s) si la
tondeuse doit être inclinée pour le
transport, lorsque vous traversez
des zones sans herbe et lors des
déplacements entre les surfaces à
tondre.
• N’utilisez jamais la tondeuse si
ses protecteurs sont endommagés,
ou en l’absence de dispositifs de
sécurité, comme le déflecteur ou le
sac de ramassage.
• Ne changez pas les réglages du
gouverneur du moteur et ne forcez
pas le moteur.
• Désengagez la lame et les
vitesses avant de démarrer le
moteur.
• Faites attention lorsque vous
démarrez le moteur,
conformez-vous aux instructions et
assurez-vous que vos pieds sont
éloignés de la/des lame(s).
• Lorsque vous démarrez le moteur,
n’inclinez pas la tondeuse.
• Ne démarrez pas le moteur
lorsque vous êtes devant la
goulotte d’éjection.
• Ne placez pas vos mains ou vos
pieds à proximité ou sous des
pièces qui tournent. Restez en
permanence éloigné de l’ouverture
d’éjection.
• Ne soulevez ni ne transportez
jamais une tondeuse dont le
moteur est en fonctionnement.
• Arrêtez le moteur et débranchez
le câble de la bougie d’allumage,
assurez-vous que les pièces
mobiles sont complètement
arrêtées et, si une clé est utilisée
pour le moteur, retirez-la :
- avant toute opération de retrait
d’obstruction ou de débouchage de
la goulotte ;
- avant toute opération de
vérification, de nettoyage ou de
réparation de la tondeuse ;
- après avoir heurté un objet
étranger. Inspectez la tondeuse
pour vérifier si elle est
endommagée.
Effectuez les réparations
nécessaires avant toute nouvelle
utilisation de la machine;
- si la tondeuse commence à vibrer
de manière anormale (vérification
immédiate).
• Arrêtez le moteur et débranchez
le câble de la bougie d’allumage,
assurez-vous que les pièces
mobiles sont complètement
arrêtées et, si une clé est utilisée
pour le moteur, retirez-la :
- lorsque vous vous éloignez de la
tondeuse ;
- avant toute manutention.
• Réduisez la vitesse lors de l’arrêt
du moteur et, si le moteur est
équipé d’une soupape d’arrêt,
arrêtez l’alimentation en carburant
à la fin de la tonte.
• N’utilisez la tondeuse que pour
son usage prévu, c’est-à- dire pour
couper l’herbe et la ramasser.
Toute autre utilisation peut s’avérer
dangereuse et endommager la
machine.

5
M inten nce et stock ge
• Maintenez tous les écrous,
boulons et vis serrés afin d’assurer
des conditions d’utilisation sûres.
• Ne rangez jamais un appareil
avec de l’essence dans le réservoir
dans un bâtiment où des fumées
peuvent s’enflammer ou provoquer
des étincelles.
• Laissez le moteur refroidir avant
de ranger l’appareil.
• Pour réduire le danger de
combustion, débarrassez le
moteur, le pot d’échappement, le
compartiment de la batterie et la
zone de stockage d’essence de
toute impureté telle qu’herbe,
feuille ou graisse.
• Vérifiez fréquemment que le sac
de ramassage ne présente aucune
trace d’usure ou de détérioration.
• Remplacez les pièces usées ou
endommagées pour des raisons de
sécurité.
• La cas échéant, vidangez le
réservoir de carburant en extérieur.
AVERTISSEMENT
Ne touchez p s l l me
en mouvement
AVERTISSEMENT
Remettez du c rbur nt
d ns un lieu bien
ventilé et ssurez-
vous
que le moteur est
rrêté.
N’utilisez pas la tondeuse si toutes
les protections ou le sac de
ramassage fourni(s) par le
Fabricant n’est/ne sont pas en
place.
Arrêtez le moteur et débranchez le
câble de bougie et vérifiez la
tondeuse si :
(a) La tondeuse commence
vibrer de façon anormale ; ou
(b) si elle entre en contact avec un
corps étranger.
Réparez toute pièce endommagée
avant de continuer utiliser la
tondeuse.
Ne modifiez en aucune façon la
tondeuse. Utilisez uniquement des
pièces de rechange fabriquées et
garanties par le fabricant d’origine
de votre tondeuse.
Maintenez tous les dispositifs
(protections et commutateurs) en
place et en état de marche.
INSTRUCTIONS D’ENTRETIEN
Import nt : Un entretien soigné et
régulier est essentiel pour
maintenir le niveau de sécurité et
conserver les performances
initiales de la machine au fil du
temps
Maintenez tous les écrous, boulons
et vis fermement serrés, pour
garantir la sécurité des conditions
de travail de l’équipement. Un
entretien régulier est essentiel la
sécurité et aux performances de
l’équipement.
Ne remisez jamais l’équipement
avec du carburant dans le réservoir
dans un bâtiment dans lequel les
vapeurs risquent d’entrer en
contact avec une flamme, des

6
étincelles ou une source de chaleur
intense.
Laissez le moteur refroidir avant de
le remiser dans un espace clos.
Pour réduire les risques d’incendie,
conservez le moteur, le pot
d’échappement, le compartiment
de la batterie et la zone de
stockage du carburant exempts de
toute herbe,
feuille ou graisse excessive. Ne
laissez pas de conteneurs de
tontes de gazon dans une pièce.
Pour des raisons de sécurité,
n’utilisez pas l’équipement avec
des pièces usées ou
endommagées. Les pièces doivent
être remplacées et non réparées.
Utilisez des pièces
de rechange authentiques. Les
pièces qui ne sont pas de la même
qualité peuvent endommager
l’équipement et être dangereuses
pour votre sécurité.
Si vous devez vidanger le réservoir
de carburant, faites-le en extérieur
et avec le moteur froid.
Lors de la dépose et de la pose de
la lame, portez des gants de travail
résistants.
Vérifiez l’équilibre de la lame avant
de l’aiguiser.
Vérifiez fréquemment le niveau
d’usure et de détérioration de la
protection à fermeture automatique
et du sac de ramassage.
Chaque fois que vous devez
manipuler, transporter ou incliner la
machine, vous devez :
-porter des gants de travail
résistants.
-tenir la machine aux endroits
offrant une bonne prise en tenant
compte du poids et de sa
répartition
Utilisez seulement la bougie
d’allumage de rechange d’origine.
Pour obtenir de meilleurs résultats,
remplacez la bougie d’allumage
toutes les 100 heures d’utilisation.
Transport.
Lors du transport de la tondeuse
dans un véhicule, fixez-la pour
l’empêcher de bouger, de basculer
et donc d’être endommagée ou que
du carburant ne se répande.
Premiers secours
En cas d’accident, assurez-vous
qu’une mallette de premier secours
se trouve à proximité des
opérations de coupe.
Remplacez immédiatement tout
article pris dans la mallette de
premier secours.
Lorsque vous demandez de
l’aide, veuillez fournir les
renseignements suivants :
Lieu de l’accident
Que s’est-il passé ?
Nombre de personnes blessées
Types de blessures
Votre nom

7
Vibrations
Au bout d'une assez longue durée
d'utilisation de la machine, les
vibrations peuvent provoquer une
perturbation de l'irrigation sanguine
des mains (« maladie des doigts
blancs »).
Il n'est pas possible de fixer une
durée d'utilisation valable d'une
manière générale, car l'effet des
vibrations dépend de plusieurs
facteurs.
Les précautions suivantes
permettent de prolonger la durée
d'utilisation :
– garder les mains au chaud
(porter des gants hauds) ;
– faire des pauses.
Les facteurs suivants
raccourcissent la durée d'utilisation
:
– tendance personnelle à
souffrir d'une mauvaise irrigation
sanguine (symptômes : doigts
souvent froids, fourmillements) ;
– utilisation à de basses
températures ambiantes ;
– effort exercé sur les
poignées (une prise très ferme
gêne l'irrigation
sanguine).
Si l'on utilise régulièrement la
machine pendant de longues
périodes et que les symptômes
indiqués ci-avant (par ex.
fourmillements dans les doigts) se
manifestent à plusieurs reprises, il
est recommandé de se faire
ausculter par un médecin.

8
AVERTISSEMENT
Pour votre sécurité, veuillez lire ce
manuel avant de faire fonctionner
votre nouvelle machine. Le non-
respect des
instructions peut provoquer des
blessures graves. Prenez du temps
pour vous familiariser avec la
tondeuse avant
chaque utilisation.
SYMBOLES
Lisez le manuel d’instructions.
Éloignez les spectateurs.
Soyez attentifs aux mains et aux pieds
de
l’opérateur pour éviter toute blessure.
Fumées toxiques,
n’utilisez pas à l’intérieur.
Le carburant est inflammable,
tenir éloigné des flammes.
N’ajoutez pas de carburant lors
du fonctionnement de la
machine.
Lorsque vous tondez, portez
des lunettes et des bouchons
d’oreilles pour votre sécurité.
En as de formation de
poussière, porter un masque de
prote tion respiratoire
Lorsque vous tondez, portez
des chaussure antidérapantes
Porter des gants de
protection
Lors de la réparation, relevez la
bougie d’allumage, puis
réparez-la conformément au
manuel d’instructions.
Attention : Le moteur chauffe.

9
Surfaces chaudes –
Risque de brûlures
Relâchez le guidon
d’interrupteur pour
arrêter le moteur
Attendez l’arrêt total de tous les
éléments de l’outil de jardin avant
de les toucher.
Après la mise hors tension de
l’outil de jardin, les lames
continuent tourner, pouvant
provoquer ainsi des blessures
4 temps
Ne pas utiliser en
présence de pluie ou
d'humidité .
TOUS les écrous et boulons doivent
être inspectés régulièrement pour
vérifier qu’ils sont bien serrés.
AVERTISSEMENT! Toujours
utiliser des g nts ép is lors des
tr v ux de service et d'entretien
de l'équipement de coupe.
Les coute ux sont très
tr nch nts et il est très f cile de
se couper.
Ne coupez pas l’herbe sur des
pentes excessivement raides.
Ne tondez jamais en présence de
personnes et en particulier
d'enfants ou d’animaux
Arrêtez le moteur et débranchez
le fil de la bougie Chaque fois
que vous quittez la tondeuse
gazon
Ce produit est conforme aux
directives CE en vigueur.
Pour les tondeuses rotatives roues, tondez au travers
de l'inclinaison des pentes, jamais du haut ou du bas
Ne tondez jamais en présence de personnes et en
particulier d'enfants ou d’animaux domestiques qui
pourraient se trouver proximité;
Soyez très prudent quand vous reculez ou tirez la
tondeuse gazon vers vous;
Avertissement! Objets volants.
Faites attention aux objets projetés par le dispositif de
coupe. Eloigner les personnes présentes.
Ne placez pas les mains ou les pieds proximité de la
tondeuse ou en-dessous. Restez distance de
l’ouverture d’éjection tout instant.
Arrêtez le moteur et débranchez le fil de la bougie
Chaque fois que vous quittez la tondeuse gazon

10
Avant de démarrer la clé,
veuillez
Placez la poignée sur
« START »
Lorsque la tondeuse fonctionne,
mettez le Poignée sur « RUN »
Nive u de puiss nce
coustique g r nti
«Ne pas fumer »
Le carburant est extrêmement
inflammable. Ne pas approcher
d’une flamme nue ou d’un feu.

11
ATTENTION : Lisez et respectez toutes les règles de sécurité et instructions avant de faire
fonctionner cet équipement
Nous vous remercions d'avoir choisi notre tondeuse à gazon à
essence.
Afin d'assurer que vous obteniez les meilleurs résultats de votre
tondeuse à gazon à essence, veuillez lire toutes les instructions de
sécurité et de fonctionnement avec soin avant d'utiliser ce produit.
TABLE DES MATIERES
1. Spécifications de produit………………………………………...
2. Messages de sécurité…………………………………………….
3. Assemblage………………………………………………………
4. Avant l'utilisation………………………………………………..
5. Fonctionnement…………………………………………………
6. Maintenance……………………………………………………
7. Stockage………………………………………………………..
8. Conseil d'environnement………………………………………
9. Service de garantie……………………………………………..

12
1. Spécifications de produit
Levier de frein moteur
Papillon de fixation
Poignée du démarreur
Manette de réglage en
hauteur
Jauge d'huile
Silencieux
Filtre à air
Réservoir à carburant
Sac à herbe
Levier de traction
Capot de
décharge arrière
DEMARRAGE
ELECTRIQUE
Choke
BATTERIE

13
2. Messages de sécurité
Votre sécurité et la sécurité des tiers sont très importantes. Nous avons prévu d'importants
messages de sécurité dans ce mode d'emploi et sur la tondeuse. Cette information vous avertit
de dangers potentiels susceptibles de vous blesser ou de blesser des tiers. Veuillez lire
attentivement ces messages.
Bien entendu, il n'est pas pratique ni possible de vous avertir de tous les dangers associés au
fonctionnement ou la maintenance d'une tondeuse gazon. Vous devez faire usage de bon
sens.
Vous trouverez des informations de sécurité importantes sous une variété de formes :
3. Assemblage
Déb ll ge
Retirez tous les matériaux d’emballage.
Retirez les supports d’emballage et de transport restants (le cas échéant).
Vérifiez qu’il ne manque rien dans le carton.
Vérifiez que l’appareil, le cordon d’alimentation, la fiche d’alimentation électrique et
tous les accessoires n’ont pas subi de dommages au cours du transport.
Conservez les matériaux d’emballage le plus longtemps possible jusqu’à la fin de la
période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut
des déchets.
AVERTISSEMENT : Les matériaux d’emballage ne sont
pas des jouets ! Les enfants ne doivent pas jouer avec
des sacs en plastique ! Il existe un risque de suffocation!

14

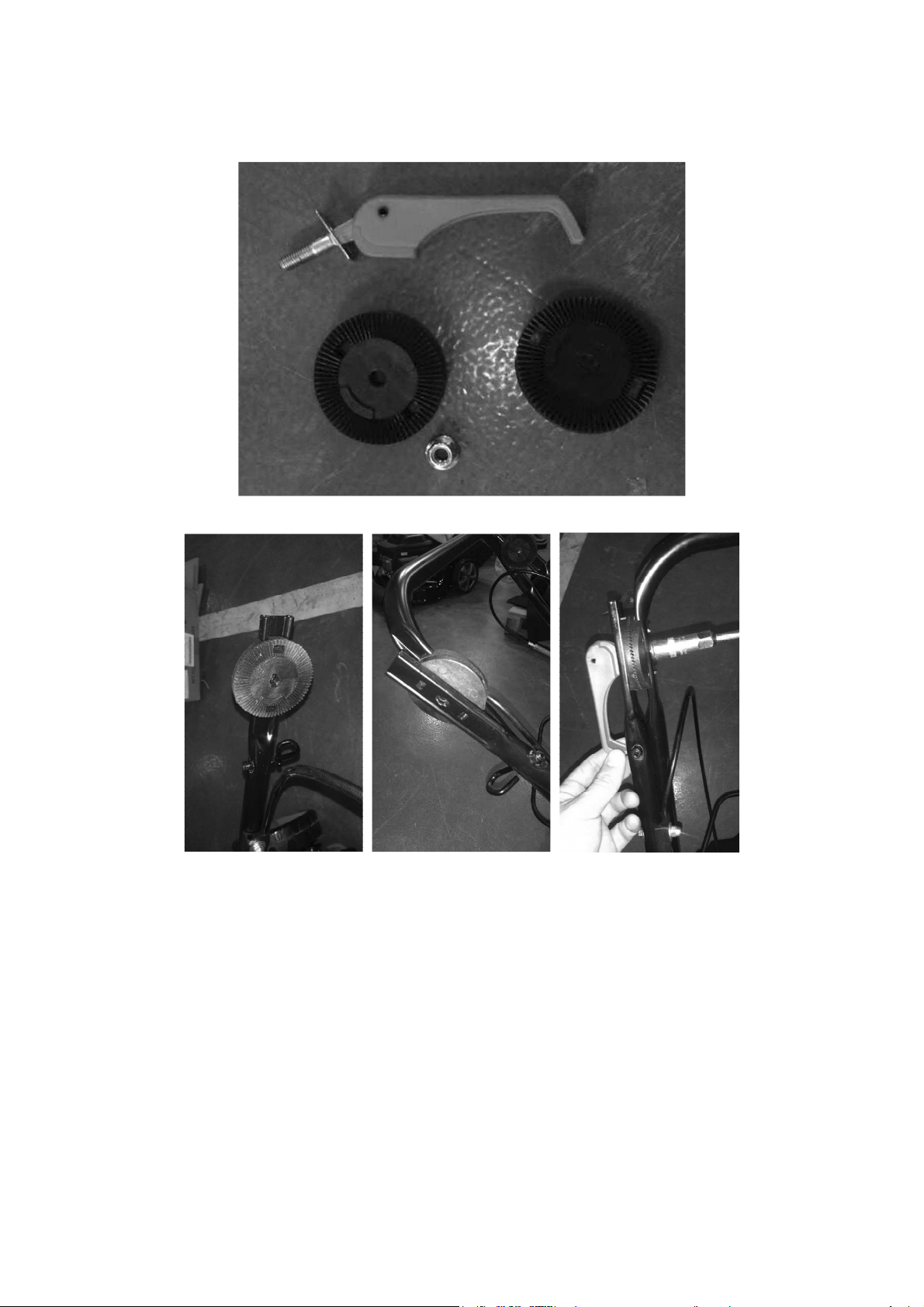

Assemblage de la poignée

15
Placement du câble de frein moteur et de traction
Placez le câble de frein dans le trou du Levier de frein moteur. (voir la flèche)
Câble de frein moteurCâble de traction

16

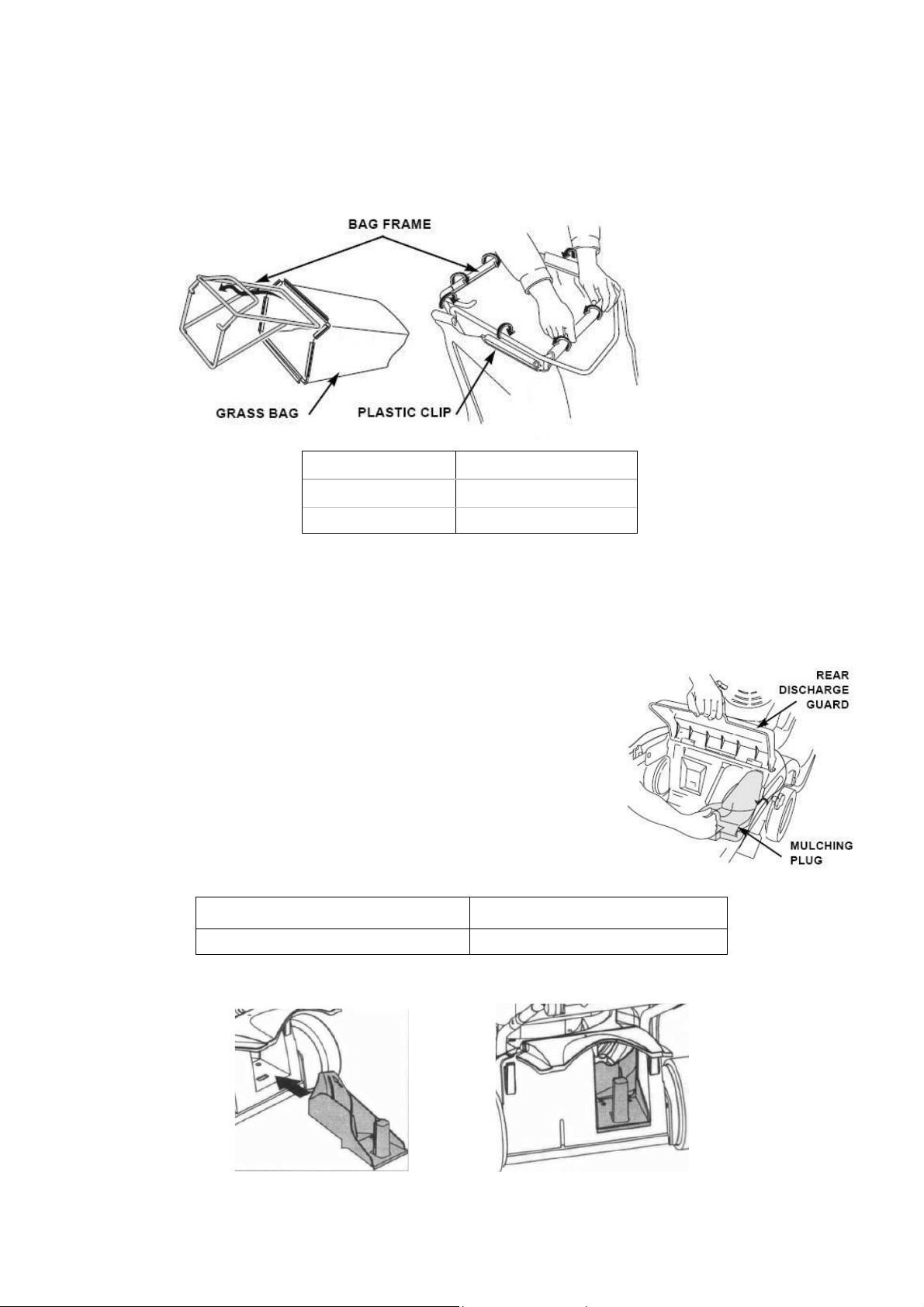

Assemblage du sac à herbe
Faites glisser le cadre du sac à herbe dans le sac à herbe et attachez les clips
comme montré.
BAG FRAME CADRE DU SAC
GRASS BAG SAC A HERBE
PLATIC CLIP CLIP EN PLASTIQUE
Accessoire de MULCHING
Qu’est-ce que le mulching?
Lors du hachage, l’herbe est tout d’abord coupée, puis finement coupée et retournée avant
d’être remise par terre pour faire office d’engrais naturel.
L'accessoire « Mulching » contribue à incurver l'intérieur du capot
de la tondeuse pour un Mulching plus efficace. Installez et
enlevez l'accessoire de mulching en soulevant le capot de
décharge arrière comme montré. L'accessoire de mulching ne se
place que d'une seule façon. Enlevez l'accessoire lorsque vous
utilisez un sac à herbe.
REAR DISCHARGE GUARD CAPOT DE DECHARGE ARRIERE
MULCHING PLUG ACCESSOIRE MULCHING

17
Assemblage du capot d’éjection latérale
Soulevez le capot , mettez en place la goulotte de l’éjection latérale.
SIDE DISCHARGE GUARD CAPOT DE DECHARGE LATERALE
SIDE DISCHARGE CHUTE GOULOTTE DE DECHARGE LATERALE

18
Ch rger l b tterie
Chargez la batterie avant l'utilisation. Avant d'utiliser le démarreur électrique, la batterie
doit être chargée pendant 3~5 heures.
Batterie en charge = LED Rouge
Batterie chargée = LED Verte

19
4. Avant utilisation
Huile moteur
La tondeuse est expédiée sans huile dans le
moteur.
Tous les moteurs sont testés en usine avant
emballage. La plus grande partie de l'huile est
retirée avant l'expédition; cependant, un peu
d'huile reste dans le moteur. La quantité d'huile
dans le moteur varie.
Ajoutez assez d'huile pour amener le niveau
d'huile entre les marques de limite supérieure et
limite inférieure sur la jauge d'huile comme
montré. Ne sur remplissez pas le moteur d'huile.
FILLER CAP/DISPTICK BOUCHON DE REMPLISSAGE/JAUGE A HUILE
UPPER LIMIT LIMITE SUPERIEURE
LOWER LIMIT LIMITE INFERIEURE
Capacité du réservoir : 0.6L
SAE
15
W
-
40

20
CARBURANT
NOTE : Moteur fourni sans essence, faites le
plein avec 1,5 litre avant de démarrer le moteur.
Enlevez le bouchon de remplissage
Ajoutez du carburant jusqu'au bas de la limite
de niveau de carburant dans l'orifice de
remplissage du réservoir à carburant. Ne pas
remplir de manière excessive. Essuyer le
carburant épanché avant de démarrer le
moteur.
Serrez le bouchon du réservoir à carburant
MAXIMUM FUEL LEVEL NIVEAU MAXIMUM DE CARBURANT
FUEL TANK CAP BOUCHON DU RESERVOIR A
CARBURANT
Faites le plein dans une zone bien ventilée, le moteur étant à l'arrêt. Ne fumez pas et ne
laissez pas de flammes ni d'étincelles dans la zone où vous faites le plein du moteur ou
de stockage d'essence. Evitez le contact répété ou prolongé avec la peau ainsi que
l'inhalation des vapeurs.
Après avoir fait le plein, bien fermer le bouchon du réservoir à carburant. En cas
d'épanchement de carburant, assurez-vous que la zone est sèche avant de démarrer le
moteur.
AVERTISSEMENT
L'essence est extrêmement inflammable et les
vapeurs d'essence peuvent exploser, provoquant de
graves blessures ou la mort. Faites preuve d'une
extrême prudence lorsque vous manipulez de
l'essence. Maintenir hors de portée des enfants.
Capacité du réservoir : 1,5 L
Essence
: 95 ou 98 oct.
