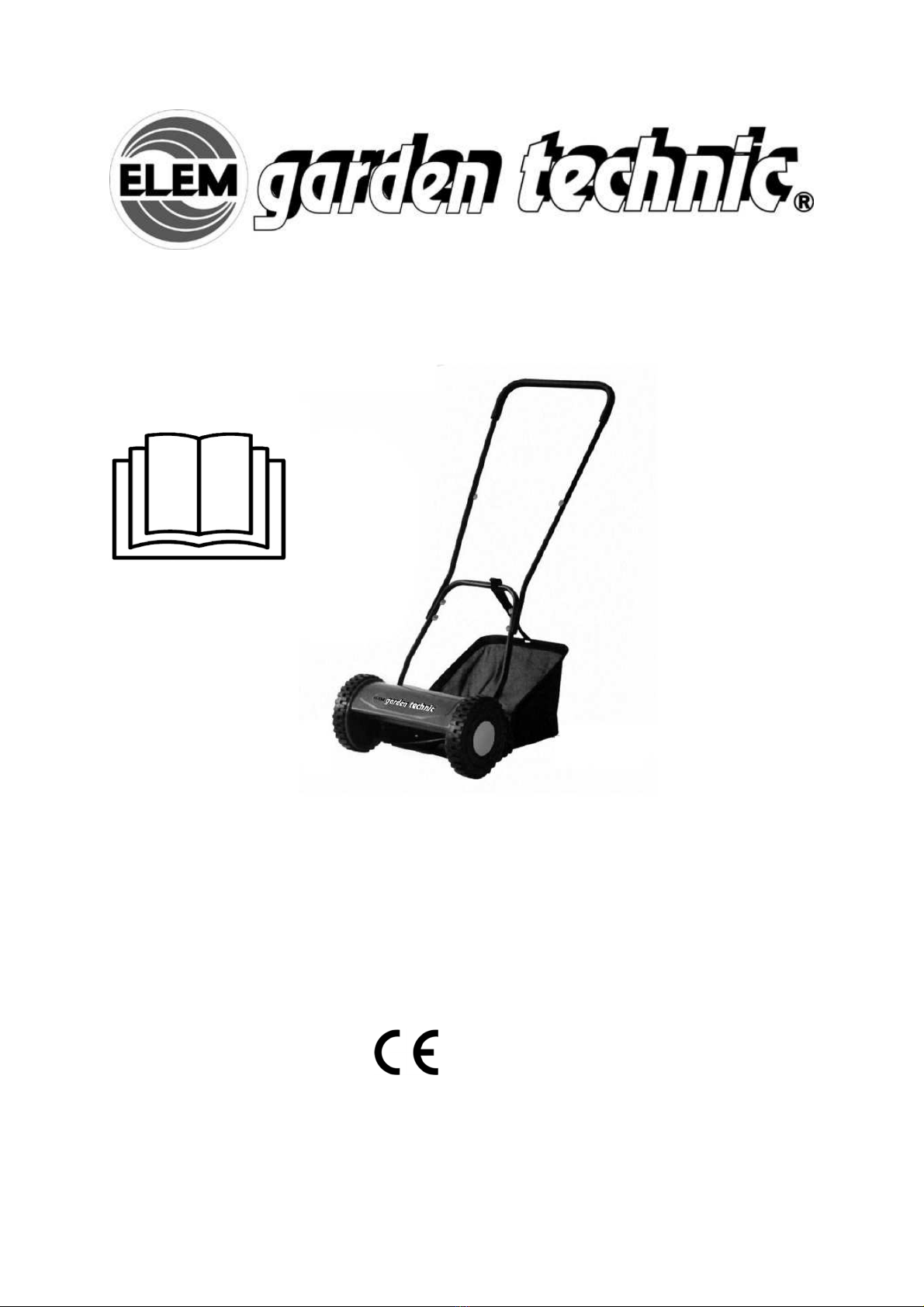

Elem Garden Technic TDAM30BAG User manual

TDAM30BAG
FR Tondeuse hélicoïdale – manuelle
TRADUCTION DES INSTRUCTIONS D’ORIGINE
NL Kooimesmaaier
VERTALING VAN DE ORIGINELE INSTRUCTIES
GB Cylinder Lawnmower
ORIGINAL INSTRUCTIONS
DE Spindelmäher
ÜBERSETZUNG DER ORIGINALANLEITUNG
S45 M11 Y2019

1
2
3
4
5
6
7

FR Tondeuse hélicoïdale – manuelle
Lors de l’utilisation d’appareils, il
faut respecter certaines mesures de
sécurité afin d’éviter des blessures
et dommages. Veuillez donc lire
attentivement ce mode d’emploi/ces
consignes de sécurité. Veillez à le
conserver en bon état pour pouvoir
accéder aux informations à tout
moment. Si l’appareil doit être remis
à d’autres personnes, veillez à leur
remettre aussi ce mode d’emploi/ces
consignes de sécurité.
Nous déclinons toute responsabilité
pour les accidents et dommages dus
au non-respect de ce mode d’emploi
et des consignes de sécurité.
1. Instructions
1. Avant de commencer à travailler avec cette
tondeuse à gazon manuelle, veuillez lire
attentivement les consignes de sécurité et le mode
d’emploi suivants.
2. Ne permettez jamais aux enfants ou aux autres
personnes qui n’ont pas pris connaissance de ce
mode d’emploi, d’utiliser la tondeuse à gazon
manuelle. Des règlements locaux sur l’âge minimum
de l’utilisateur peuvent exister.
3. Ne tondez jamais pendant que des personnes -
en particulier des enfants ou des animaux - se
trouvent à proximité.
4. Pensez au fait que l’opérateur ou l’utilisateur
sont responsables vis-à-vis de tierces personnes
ou de leur propriété des accidents causés par
l’emploi de l’appareil.
5. Portez toujours des chaussures solides et un
pantalon pendant la tonte. Ne tondez pas nu-pieds
ou en sandales légères.
6. Contrôlez le terrain prévu pour utiliser la
tondeuse et enlevez tous les objets qui pourraient
être happés et éjectés.
7. Avant l’emploi, vérifiez toujours par un contrôle
visuel si les outils de coupe, les boulons de fixation
et l’ensemble de l’unité de coupe ne sont pas usés
ou endommagés.
8. Ne tondez qu’en plein jour ou avec un bon
éclairage artificiel.
9. Prenez toujours une position équilibrée sur les
pentes.
10. Ne guidez la machine qu’au pas.
11. Sur une pente, ne tondez jamais en montant ou
en descendant, mais toujours à l’horizontale.
12. Faites particulièrement attention en faisant
demi-tour ou en tirant la tondeuse à gazon manuelle
vers vous.
13. Ne tondez pas sur une pente extrêmement
raide.
14. Familiarisez-vous avec les pièces d’ajustage et
le bon emploi de la machine.
15. Une utilisation non appropriée de la tondeuse à
gazon manuelle peut provoquer de graves
blessures.
16. Tenez compte du fait que le rouleau porte-lame
rotatif peut provoquer des blessures. Gardez
toujours la distance de sécurité entre le rouleau
porte-lame et l’utilisateur prévue par la poignée
de guidage.
17. Ne mettez jamais les mains ou les pieds sur ou
sous des pièces en rotation.
18. Cet appareil ne convient pas aux personnes (y
compris les enfants) qui en raison de leurs
capacités physiques, sensorielles ou intellectuelles
ou leur manque d’expérience et/ou de
connaissances ne peuvent pas l’utiliser de manière
sûre, à moins d’être surveillées et de recevoir les
instructions relatives à l’utilisation de l’appareil par
une personne responsable de leur sécurité.
Surveillez les enfants pour vous assurer qu’ils ne
jouent pas avec l’appareil.
Veuillez lire toutes les consignes de
sécurité et instructions.
Tout non-respect des consignes de
sécurité et instructions peut provoquer
une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de
sécurité et instructions pour une
consultation ultérieure.
Attention !
V Lisez le mode d’emploi avant la
première mise en service.
V CE Conformément aux normes
Européennes d’application en
matière de sécurité
Largeur de coupe
AVERTISSEMENT
Les matériaux d’emballage ne
sont pas des jouets ! Les enfants
ne doivent pas jouer avec des
sacs en plastique !
Il existe un risque de suffocation!

2. Description de l’appareil
1. Guidon
2. Broche
3. Roue
4. Carter
5. Galet de roulement
6. Panier collecteur d’herbe
7. Courroie de soutien
3. Utilisation conforme
La tondeuse à gazon manuelle est prévue pour
couper de l’herbe.
La tondeuse à gazon manuelle convient à l’emploi
privé dans le jardin autour de la maison.
Sont considérées comme tondeuses à gazon
manuelles pour le jardin privé autour de la maison
celles qui sont utilisées avant tout pour tondre des
surfaces d’herbe et de gazon, mais pas dans les
jardins publics, les terrains de sport ni dans les
exploitations agricoles et forestières.
Attention! Pour éviter toute blessure
de l’utilisateur, il est interdit
d’utiliser la tondeuse à gazon
manuelle pour couper des plantes
grimpantes ou des gazons de
plantations sur le toit ou dans les
jardinières.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre,
le producteur décline toute responsabilité et
l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, n’ont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
4. Montage
4.1 Montage de la tondeuse
Vissez la partie supérieure du guidon
avec les deux rallonges de guidon.
Utilisez pour ce faire les deux vis et deux écrous.
Vissez ensemble la partie inférieure du guidon
A, la partie inférieure du guidon B et les
deux rallonges de guidon.
Suspendez d’abord une partie inférieure de guidon
sur la tondeuse, puis comprimez un peu le guidon et
suspendez l’autre côté.
4.2 Montage du panier collecteur d’herbe
A. Poussez le support en étrier dans le tube
du panier collecteur d’herbe.
B. Emboutissez les colliers de fixation
latéraux du panier collecteur d’herbe au-
dessus du support en étrier.
C. Emboutissez le collier de fixation inférieur
du panier collecteur d’herbe au-dessus du
support en étrier.
5. Réglage de la hauteur de coupe
La hauteur de coupe peut se régler en différents
niveaux dans la plage comprise entre 12 – 45mm.
Tirez pour ce faire des deux côtés, le boulon à
ressort (A) vers l’extérieur et faites-le s’en cranter
dans le trou souhaité.
6. Régler la contre-lame
Remarque : Réglez la contre-lame (B) uniquement
avant la première mise en service ou lorsque les
lames de la broche sont usées.
Ouvrez des deux côtés, les écrous de réglage (C)
et réglez la contre-lame sur la position
désirée. La contre-lame (B) est réglée correctement
lorsqu’un morceau de papier est coupé entre les
lames de la tondeuse et la contre-lame en tournant
une roue à la main vers l’avant.
7. Suspendez le panier collecteur
d’herbe
Accrochez le panier collecteur d’herbe monté au
niveau du galet de roulement. Le panier collecteur
d’herbe est fixé en outre au guidon à l’aide de la
courroie jointe.

8. Service
La tondeuse à gazon manuelle vous permet de
couper de l’herbe jusqu’à une longueur d’env. 10
cm.
Si vous désirez un gazon soigné, il est nécessaire
de toujours couper l’herbe plus court.
Au début de la saison de coupe et si vous avez
récemment aménagé le gazon, choisissez une
hauteur de coupe relativement élevée et procédez
de manière à régler la hauteur de plus en plus bas
au cours des coupes suivantes. Pour obtenir une
surface de gazon bien soignée, vous devriez régler
la hauteur de coupe à env. 2,5 cm.
Coupez votre gazon de préférence une fois par
semaine.
En coupant l’herbe fréquemment, la croissance se
développe dans le brin d’herbe coupé court et le
rend résistant. Coupez toujours le gazon quand il
est plus ou moins sec. Pour obtenir un aspect de
coupe net, guidez la tondeuse au pas sur une ligne
imaginaire aussi droite que possible. Les voies de
coupe devrait toujours se recouvrir de quelques
centimètres pour éviter des rayures.
9. Entretien et stockage
_ Après l’emploi, nettoyez la machine à l’aide
d’une brosse ou d’un chiffon.
_ Stockez la machine dans un endroit sec et
inaccessible aux enfants.
_ Veillez à ce que tous les éléments de fixation
(vis, écrous etc.) soient bien serrés de sorte que
vous puissiez travailler avec la tondeuse en toute
sécurité.
_ Remplacez les pièces usées ou endommagées.
_ Pour assurer une longue durée de vie, tous les
éléments de vissage ainsi que les roues et les
essieus devraient être nettoyés et ensuite
graissés.
_ Le soin régulier de la tondeuse à gazon n’assure
pas seulement une longue durée de vie et une
grande puissance mais contribue aussi à une
tonte soigneuse et facile de votre gazon.
_ La lame est le composant soumis le plus à
l’usure. Contrôlez régulièrement l’état de la lame
et sa fixation.
Service Après-Vente et Assistance
Notre Service Après-Vente répond à vos questions
concernant la réparation et l’entretien de votre
produit et les pièces de rechange. Vous trouverez
des vues éclatées ainsi que des informations
concernant les pièces de rechange également sous
: www.eco-repa.com
Les conseillers techniques et assistants ELEM
GARDEN TECHNIC sont à votre disposition pour
répondre à vos questions concernant nos produits
et leurs accessoires : [email protected]
10. Garantie
Pour les clauses de garantie, reportez-vous aux
conditions de garantie ci-jointes.
11. Caractéristiques techniques
Largeur de coupe : 30 cm
Hauteur de coupe: 12-45 mm
Réglage de la hauteur de coupe: progressive
Poids kg 6,7
Pour en savoir plus :
www.quefairedemesdechets.fr
Fabriqué en Chine 2019

NL Kooimesmaaier
Bij het gebruik van gereedschap
dienen enkele
veiligheidsmaatregelen
te worden nageleefd om
lichamelijk gevaar en schade te
voorkomen. Lees daarom deze
handleiding/veiligheidsinstructies
zorgvuldig door. Bewaar deze goed
zodat u de informatie op elk moment
kunt terugvinden. Mocht u
dit gereedschap aan andere
personen doorgeven,
gelieve dan deze
handleiding/veiligheidsinstructies
mee te geven. Wij zijn niet
aansprakelijk voor ongevallen of
schade die te wijten zijn aan
nietnaleving van deze handleiding
en v
an de veiligheidsinstructies.
1. Aanwijzingen
1. Lees de volgende veiligheidsvoorschriften en de
handleiding aandachtig door voordat u met deze
handmaaier werkt.
2. Laat nooit toe dat kinderen of andere personen
die de handleiding niet kennen de maaier
gebruiken. Plaatselijke bepalingen kunnen de
minimumleeftijd van de gebruiker vastleggen.
3. Rijd nooit het gras af terwijl personen, vooral
kinderen of dieren in de buurt zijn.
4. Denk eraan dat de bestuurder van de machine of
de gebruiker verantwoordelijk is voor ongelukken
met andere personen of hun eigendom.
5. Draag bij het maaien steeds vast schoeisel en
een lange broek. Rijd het gras niet op blote
voeten of in lichte sandalen af.
6. Controleer het terrein waar u de machine wilt
gebruiken en verwijder alle voorwerpen die
kunnen worden gegrepen en weggeslingerd.
7. Voor gebruik dient u zich steeds door een visuele
controle ervan te vergewissen dat de
snijgereedschappen, bevestigingsbouten en de
gehele snijeenheid niet versleten of beschadigd zijn.
8. Maai enkel bij daglicht of bij een goede
kunstmatige verlichting.
9. Let steeds op een veilige stand op hellingen.
10. Leidt de machine enkel stappend.
11. Maai dwars over de helling, nooit op- of
neerwaarts.
12. Wees bijzonder voorzichtig als u de maaier
omdraait of hem naar u toe trekt.
13. Maai niet op bovenmatig steile hellingen.
14. Maakt u zich vertrouwd met alle
afstelonderdelen en met het juiste gebruik van het
gereedschap.
15. Ondeskundig gebruik van de handmaaier kan
leiden tot zware verwondingen.
16. Hou ermee rekening dat de roterende
messenkooi kan leiden tot verwondingen. De
door de geleidestelen gegeven veiligheidsafstand
tussen messenkooi en gebruiker dient steeds in
acht te worden genomen.
17. Kom nooit met handen of voeten tegen of onder
draaiende onderdelen.
18. Dit gereedschap is niet bedoeld om door
personen (inclusief kinderen) met een beperkt
fysiek, sensorisch en geestelijk vermogen of door
personen, die niet de nodige ervaring en/of
kennis hebben, te worden gebruikt, tenzij dit
onder toezicht van een persoon gebeurt die
verantwoordelijk is voor hun veiligheid of die hen
aanwijst, hoe het gereedschap moet worden
gebruikt. Op kinderen moet toezicht worden
gehouden om te voorkomen dat ze met het
gereedschap spelen.
Lees alle veiligheidsinstructies en
aanwijzingen.
Nalatigheden bij de inachtneming van
de veiligheidsinstructies en
aanwijzingen kunnen
elektrische schok, brand en/of zware
letsels veroorzaken.
Bewaar alle veiligheidsinstructies en
aanwijzingen voor de toekomst.
Let op!
V Voor ingebruikname de
gebruiksaanwijzing lezen!
CE Conform de Europese
toepasselijke standaarden op het
gebied van veiligheid.
Snijbreedte
WAARSCHUWING!
Verpakkingsmateriaal is geen
speelgoed! Kinderen mogen niet
spelen met plastic zakken!
Gevaar voor verstikking!

2. Beschrijving van het gereedschap
1. Schuifbeugel
2. Maaispil
3. Wiel
4. Huis
5. Looprol
6. Grasopvangkorf
7. Bevestigingsriem
3. Reglementair gebruik
De handmaaier is bedoeld om er gras mee af te
rijden.
De handmaaier is geschikt voor particulier gebruik
in de huis- en hobbytuin. Als handmaaiers voor de
particuliere huis- en hobbytuin worden diegene
beschouwd die gebruikt worden voor het verzorgen
van gras- en gazonvlakten, maar niet in openbare
plantsoenen, sportpleinen en ook niet in de land- en
bosbouw.
Let op! Wegens gevaar voor
lichamelijk letsel van de gebruiker
mag de handmaaier niet
worden gebruikt om rankgewassen
of gazon te maaien op
dakbeplantingen of in balkonbakken.
Het toestel mag slechts voor werkzaamheden
worden gebruikt waarvoor het bedoeld is. Elk ander
verder gaand gebruik is niet reglementair. Voor
daaruit voortvloeiende schade of verwondingen van
welke aard dan ook is de gebruiker/bediener, niet
de fabrikant, aansprakelijk.
Wij wijzen erop dat onze toestellen overeenkomstig
hun bestemming niet geconstrueerd zijn voor
commercieel, ambachtelijk of industrieel gebruik.
Wij zijn niet aansprakelijk indien het toestel in
ambachtelijke of industriële bedrijven alsmede bij
gelijk te stellen activiteiten wordt gebruikt.
4. Montage
4.1 Montage van de maaier
Schroef het bovendeel van de schuifbeugel vast op
de beide schuifbeugelverlengingen.
Gebruik daarvoor de beide schroeven en twee
zeskantmoeren.
Schroef het benedendeel A, het benedendeel B en
de beide verlengingen van de schuifbeugel aan
elkaar vast.
Haak eerst een benedendeel van de schuifbeugel
op de maaier vast, druk dan de schuifbeugel lichtjes
samen en haak dan de andere kant vast.
4.2 Montage grasopvangkorf
A. Schuif het beugelraam de buis van de
grasopvangkorf in.
B. Schuif de zijdelingse bevestigingsstrips van de
grasopvangkorf over het beugelraam.
C. Schuif de onderste bevestigingsstrip van de
grasopvangkorf over het beugelraam.
5. Afstellen van de maaihoogte
De maaihoogte kan in het bereik 12 tot 45 mm
worden afgesteld. Trek daarvoor aan weerskanten
de veerbout (A) naar buiten en laat hem in het
gewenste gat vastklikken.
6. Vast mes afstellen

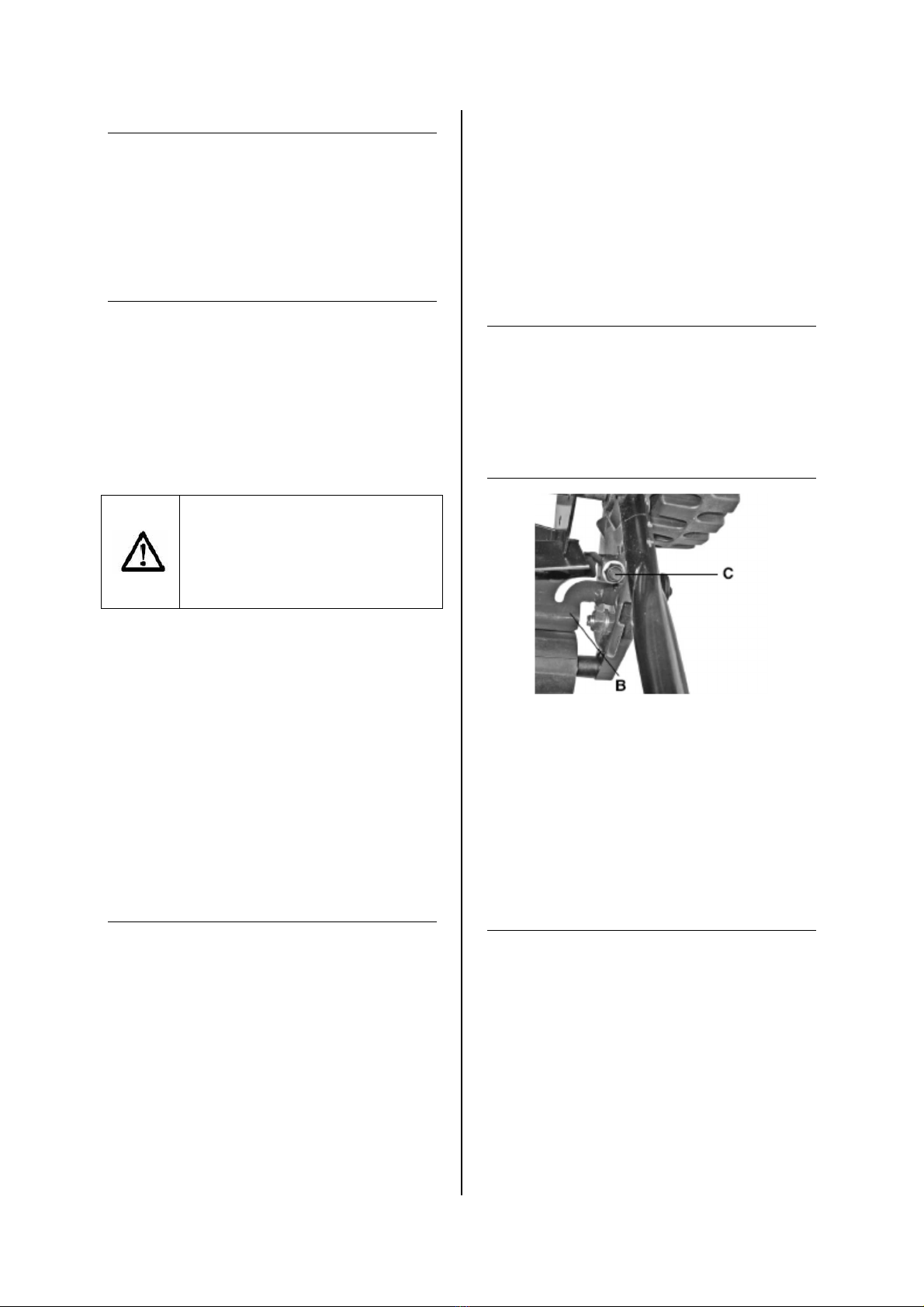

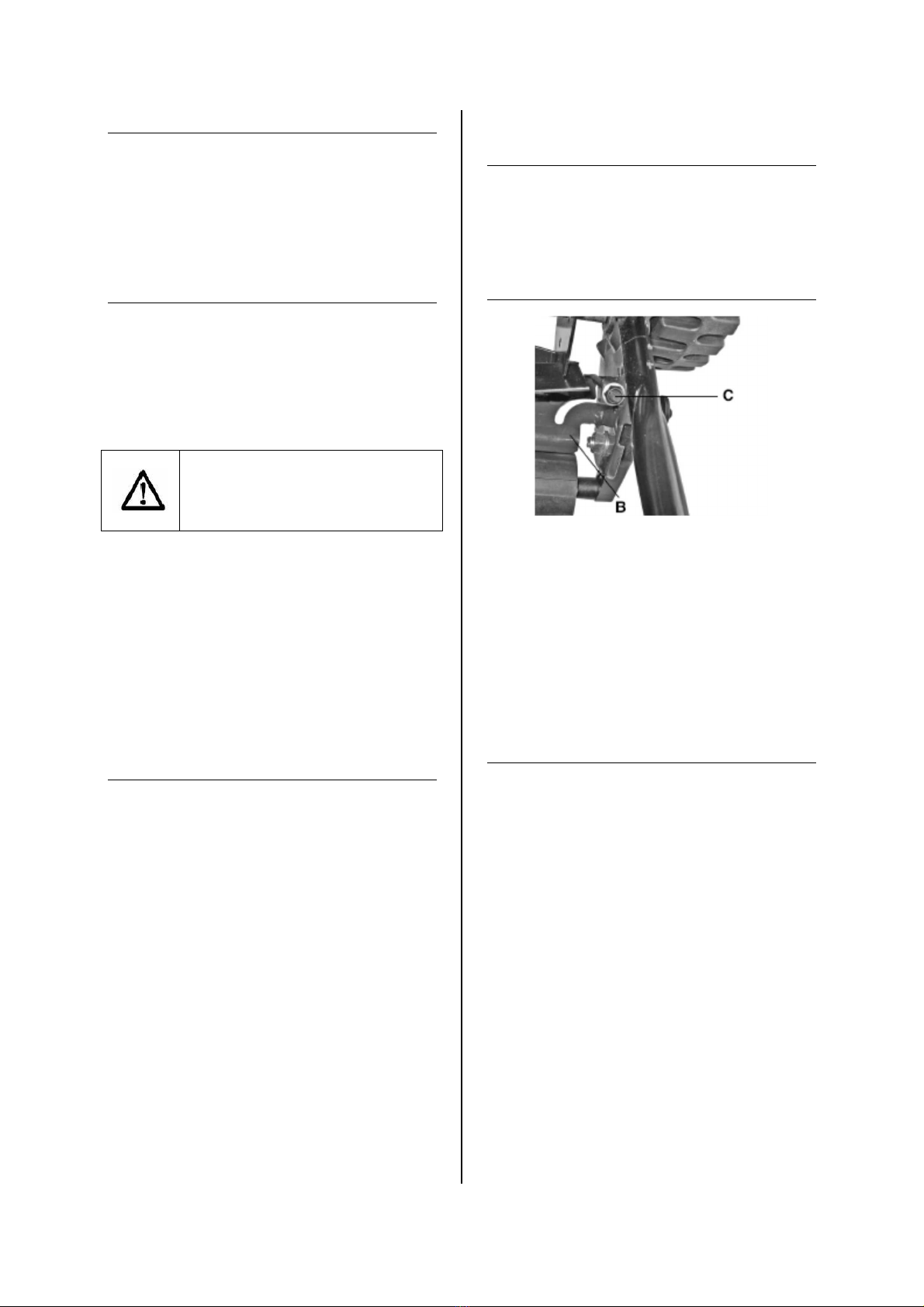

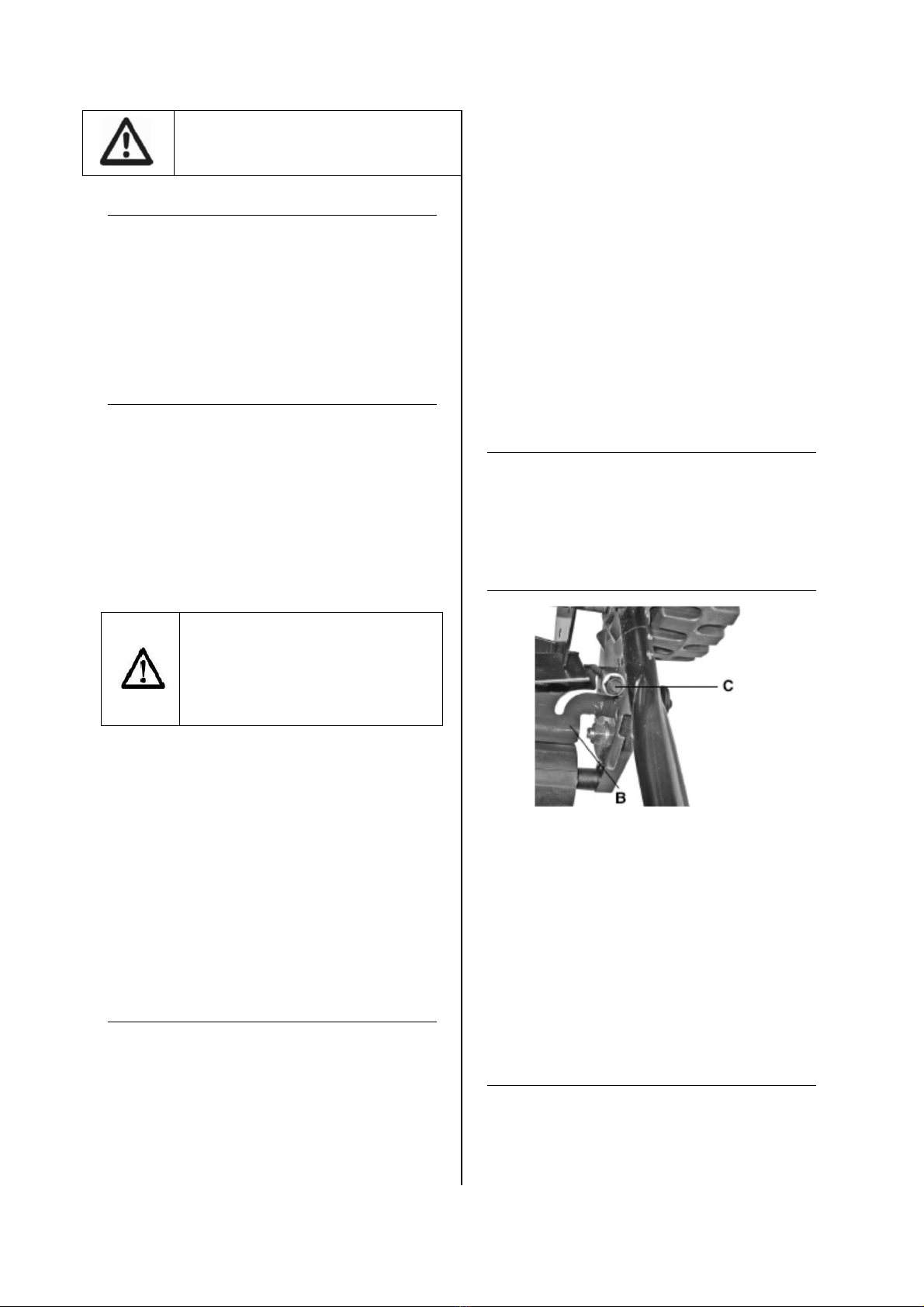

Aanwijzing: Het afstellen van het vaste mes (B)
dient alleen te gebeuren vóór de eerste
ingebruikneming of indien de messen van de
maaispil versleten zijn.
Draai aan weerskanten de afstelmoeren (C)
open en stel het vaste mes op de gewenste positie
af.
Het vaste mes (B) is correct afgesteld als een stuk
papier tussen de messen van de maaispil en het
vaste mes wordt afgeknipt terwijl men een wiel met
de hand naar voren draait.
7. Grasopvangkorf vasthaken
Haak de gemonteerde grasopvangkorf op de looprol
vast. Bovendien wordt de grasopvangkorf met de
bijgaande riem op de schuifbeugel vastgemaakt.

8. Gebruik
De handmaaier kan gras tot ca. 10 cm lengte
maaien.
Voor een verzorgde gazonvlakte moet het gazon
echter steeds korter worden gehouden. Voor het
begin van het maaiseizoen en bij nieuw aangelegde
gazonvlakten kiest u de maaihoogte relatief hoog en
rijdt u dan het gras geleidelijk korter af bij de
volgende maaibeurten. Om een goed verzorgde
gazonvlakte te krijgen moet de maaihoogte op ca.
2,5 cm worden afgesteld.
Rijdt uw gazon indien mogelijk een keer per week
af.
Als u vaak het gras afrijdt, gaat de groei de kort
gesneden halm in een maakt hem resistent. Maai
het gras steeds in enigszins droge toestand.
Teneinde
9. Onderhoud en berging
_ Na gebruik het toestel schoonmaken met een
borstel of doek.
_ Berg het toestel op een droge en voor kinderen
onbereikbare plaats op.
_ Zorg ervoor dat alle bevestigingselementen
(schroeven, moeren enz.) steeds goed vast
aangehaald zijn zodat u veilig met de maaier kunt
werken.
_ Vervang afgesleten of beschadigde onderdelen.
_ Voor een lange levensduur is het aan te bevelen
alle te schroeven onderdelen alsook de wielen en
assen schoon te maken en vervolgens te oliën.
_ Door de grasmaaier regelmatig te onderhouden
zal hij niet alleen lang meegaan en goed werken,
maar zal hij u ook in staat stellen uw gazon
zorgvuldig en gemakkelijk af te rijden.
_ Het meest aan slijtage blootgestelde onderdeel is
het mes van de maaispil. Controleer regelmatig
de toestand van het mes van de maaispil alsook
de bevestiging ervan.
Klantenservice en gebruiksadviezen
Onze klantenservice beantwoordt uw vragen over
reparatie en onderhoud van uw product en over
vervangingsonderdelen. Explosietekeningen en
informatie over vervangingsonderdelen vindt u ook
op :www.eco-repa.com
Het ELEM GARDEN TECHNIC-team voor
gebruiksadviezen helpt u graag bij vragen over onze
producten en toebehoren : [email protected]
10. Garantie
Voor de garantiebepalingen wordt verwezen naar
de bijgevoegde garantievoorwaarden.
11. Technische Daten
Snijbreedte : 30 cm
Maaihoogte : 12-45 mm
Het aanpassen van de maaihoogte : progressief
Gewicht kg 6,7
Vervaardigd in China 2019

GB Cylinder Lawnmower
When using the equipment, a few
safety precautions must be
observed to avoid injuries and
damage. Please read the complete
operating instructions and safety
regulations with due care. Keep this
manual in a safe place so that the
information is available at all times.
If you give the equipment to any
other person, hand over these
operating instructions and safety
regulations as well. We cannot
accept any liability for damage or
accidents which arise due to a
failure to follow these instructions
and the safet
y instructions.
1. Note
1. Before you operate this hand mower, thoroughly
read through the following safety regulations as
well as the operating instructions.
2. Never allow children or other persons who are not
familiar with the operating instructions to use the
mower. Contact your local governmental agency
for information regarding minimum age
requirements for the user.
3. Never mow in the direct vicinity of persons -
especially children - or animals.
4. Always keep in mind that the operator or user of
the equipment is responsible for accidents
involving other persons and/or their property.
5. Always wear sturdy, non-slip footwear and long
trousers when mowing. Never mow barefoot or in
sandals.
6. Check the grounds on which the machine will be
used and remove all objects that could be caught
up and violently flung out of the chute.
7. Prior to using the mower, visually inspect it to
ensure that the cutting tools, mounting bolts and
the entire cutting apparatus are in good working
order (i.e. not worn out or damaged).
8. Only mow in broad daylight or in well-lit
conditions.
9. Always maintain good footing on inclines.
10. Operate the machine at a walking pace only.
11. Always mow across hills i.e. never straight up or
straight down.
12. Always be extra careful when turning the mower
around and when pulling it towards you.
13. Do not mow on overly steep inclines.
14. Familiarize yourself with the operator controls
and proper operation of the equipment.
15. Improper operation of the hand mower can lead
to serious injuries.
16. Note that the cutting unit rotates at high speed
and with great centrifugal force, which can lead to
serious injury if direct contact is made. Always
ensure that a safe distance (provided by the
length of the long handles) is maintained between
the user and the cutting unit.
17. Never move your hands or feet toward or under
any rotating parts.
18. This equipment is not designed to be used by
people (including children) with limited physical,
sensory or mental capacities or those with no
experience and/or knowledge unless they are
supervised by a person who is responsible for
their safety or they have received instructions
from such a person in how to use the equipment
safely. Children must always be supervised in
order to ensure that they do not play with the
equipment.
Read all safety regulations and
instructions.
Any failures made in following the
safety regulations and instructions may
result in an electric shock, fire and/or
serious injury.
Keep all safety regulations and
instructions in a safe place for future
use.
Warning !
V Read instruction handbook!
VIn accordance with essential
applicable safety standards of
European directives
Width of cut
WARNING: Packaging materials
are not toys! Children must not
play with plastic bags! Danger of
suffocation!
!

2. Layout
1. Push bar
2. Mowing spindle
3. Wheel
4. Housing
5. Guide roller
6. Grass basket
7. Holding belt
3. Intended use
The hand mower is designed for cutting grass.
It is intended for private use, i.e. for use in home
and gardening environments. Private use here
refers to the maintenance of small-scale, residential
areas and does not include public facilities, sporting
halls, or agricultural/forestry applications.
Important. Due to the high risk of
bodily injury to the user, the hand
mower may not be used to cut
scaling vegetation, planted roofs, or
balconygrown grass.
The equipment may only be used for the tasks it is
designed to handle. Any other use is deemed to be
a case of misuse. The user / operator and not the
manufacturer will be liable for any damage or
injuries of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
equipment is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Assembly
4.1 Mower assembly
Screw the push bar top section to the two
push bar extensions . Use the two screws and two
hexagonal nuts for this purpose.
Screw push bar bottom section A, push
bar bottom section B and the two push bar
extensions together.
First attach one push bar bottom section to the
mower, then press the push bar together slightly
and attach the other side.
4.2 Grass box assembly
A. Push the bar frame into the grass box tube.
B. Snap the side fastening lugs on the grass box
over the bar frame.
C. Snap the bottom fastening lug on the grass box
over the bar frame.
5. Adjusting the cutting height
cutting heights can be set between a range of 12 –
45 mm. To do so, pull the spring-loaded bolts (A) on
both sides of out and then engage them in the
required holes.
6. Adjusting the counter blade
Note: The counter blade (B) is only be adjusted
before using the machine for the first time or if the
blades on the mower spindle are worn.
Undo the adjusting nuts (C) (10 mm) on both sides
and adjust the counter blade to the required
position.
The counter blade (B) is correctly adjusted if a piece
of paper placed between the blades on the mowing
spindle and the counter blade is cut if you turn one
of the wheels forwards by hand.
7. Attaching the grass box
Attach the assembled grass box to the roller.
The grass box must also be secured to the push bar
using the belt supplied.

8. Operation
The hand mower can cut grass up to approx. 10 cm
in length. If you want your lawn to have a neat,
trimmed look to it, however, you must consistently
keep it cut down to a more manageable height.
When starting the mowing session (and when
mowing over freshly laid sod), it is advisable to set
the cutting height relatively high, then gradually
work your way down.
For a well-groomed look, the cutting height should
be set to approx. 2.5 cm.
For optimum results, mow your lawn on a weekly
basis. Grass blades grow thicker, faster, and are
more resilient when their stems are consistently
kept short (unless you live in very dry conditions and
do not frequently water). Always mow the lawn
when it is reasonable dry. In order to ensure that
your lawn has a clean, even look to it when you’re
finished, mow in fairly straight paths at walking
pace. The cutting swaths should always overlap
each other by a few centimeters in order to avoid
unsightly strips of grass.
9. Maintenance and storage
_ Clean the machine with a brush or rag after each
use.
_ Store the machine in a location that is dry and not
accessible by children.
_ Ensure that all mounting components (i.e.
screws, bolts, nuts etc.) are always tightened so
that the machine can be safely operated at all
times.
_ Replace excessively worn or damaged parts
immediately.
_ In order to ensure that you enjoy your scarifier for
many years to come, all screwed parts, as well as
the wheels and axles, should be cleaned and
lubricated.
_ Keeping your hand mower in good condition not
only ensures a long lifespan and high
performance, but also enables the machine to
thoroughly cut your grass with minimal effort.
_ The blade on the mower spindle is subject to
more wear and tear than any other component of
the unit. Check the condition of the blade on the
mowing spindle at regular
After-sales Service and Application Service
Our after-sales service responds to your questions
concerning maintenance and repair of your product
as well as spare parts. Exploded views and
information on spare parts can also be found
under:www.eco-repa.com
ELEM GARDEN TECHNIC application service team
will gladly answer questions concerning our
products and their accessories: [email protected]
10. Garantee
Pour les clauses de garantie, reportez-vous aux
conditions de garantie ci-jointes.
11. Technical Data
Width of cut : 30 cm
Height of cut : 12-45 mm
Adjusting the cutting height : progressive
Net Weight : 6.7kg
Made in China 2019

DE Spindelmäher
Beim Benutzen von Geräten müssen
einige Sicherheitsvorkehrungen
eingehalten werden, um
Verletzungen und Schäden zu
verhindern. Lesen Sie diese
Bedienungsanleitung /
Sicherheitshinweise deshalb
sorgfältig durch. Bewahren Sie diese
gut auf, damit Ihnen die
Informationen jederzeit zur
Verfügung stehen. Falls Sie das
Gerät an andere Personen
übergeben sollten, händigen Sie
diese Bedienungsanleitung /
Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung
für Unfälle oder Schäden, die durch
Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen
entstehen.
1. Hinweise
1. Bevor Sie mit diesem Handrasenmäher arbeiten,
lesen Sie die nachstehenden
Sicherheitsvorschriften und die
Bedienungsanleitung aufmerksam durch.
2. Erlauben Sie niemals Kindern oder anderen
Personen, die die Gebrauchsanweisung nicht
kennen, den Rasenmäher zu benutzen. Örtliche
Bestimmungen können das Mindestalter des
Benutzers festlegen.
3. Mähen Sie niemals, während Personen,
besonders Kinder, oder Tiere in der Nähe sind.
4. Denken Sie daran, dass der Maschinenführer
oder der Benutzer für Unfälle mit anderen
Personen oder deren Eigentum verantwortlich
ist.
5. Während des Mähens sind immer festes
Schuhwerk und lange Hosen zu tragen. Mähen
Sie nicht barfüßig oder in leichten Sandalen.
6. Überprüfen Sie das Gelände, auf dem die
Maschine eingesetzt wird und entfernen Sie alle
Gegenstände, die erfaßt und weggeschleudert
werden können.
7. Vor dem Gebrauch ist immer durch
Sichtkontrolle zu prüfen, ob die
Schneidewerkkzeuge, Befestigungsbolzen und
die gesamte Schneideeinheit abgenutzt oder
beschädigt sind.
8. Mähen Sie nur bei Tageslicht oder bei guter
künstlicher Beleuchtung.
9. Achten Sie immer auf einen guten Stand an
Hängen.
10. Führen Sie die Maschine nur im Schrittempo.
11. Mähen Sie quer zum Hang, niemals auf- oder
abwärts.
12. Seien Sie besonders vorsichtig, wenn Sie den
Rasenmäher umkehren oder ihn zu sich
heranziehen.
13. Mähen Sie nicht an übermäßig steilen Hängen.
14. Machen Sie sich mit den Stellteilen und dem
richtigen Gebrauch der Maschine vertraut.
15. Der unsachgemäße Gebrauch des
Handrasenmähers kann zu schweren
Verletzungen führen.
16. Beachten Sie, daß die umlaufende Messerwalze
zu Verletzungen führen kann. Der durch die
Führungsholme gegebene Sicherheitsabstand
zwischen Messerwalze und Benutzer ist stets
einzuhalten.
17. Führen Sie niemals Hände oder Füße an oder
unter sich drehende Teile.
18. Dieses Gerät ist nicht dafür bestimmt, durch
Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es
sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu
benutzen ist. Kinder sollten beaufsichtigt werden,
um sicherzustellen, dass sie nicht mit dem Gerät
spielen.
Lesen Sie alle Sicherheitshinweise und
Anweisungen.
Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Achtung!
Lesen Sie die Betriebsanleitung!
In Übereinstimmung mit geltenden
Sicherheitsnormen wesentlich von
europäischen Richtlinien
Schnittbreite

WARNUNG: Verpackungsmaterialien
sind kein Spielzeug! Kinder dürfen nicht
mit Kunststoffbeuteln zu spielen!
Erstickungsgefahr !!
2. Gerätebeschreibung
1. Schubbügel
2. Mähspindel
3. Rad
4. Gehäuse
5. Laufrolle
6. Grasfangkorb
7. Halteriemen
3. Bestimmungsgemäße
Verwendung
Der Handrasenmäher ist zum Schneiden von Gras
bestimmt.
Der Handrasenmäher ist für die private Benutzung
im Haus- und Hobbygarten geeignet.
Als Handrasenmäher für den privaten Haus und
Hobbygarten werden solche angesehen, die
vorwiegend für die Pflege von Gras- und
Rasenflächen verwendet werden, nicht jedoch in
öffentlichen Anlagen, Sportstätten sowie nicht in der
Land- und Forstwirtschaft.
Achtung! Wegen körperlicher
Gefährdung des
Benutzers darf der Handrasenmäher
nicht eingesetzt werden zum
Schneiden von Rankgewächsen
oder Rasen auf Dachbepflanzungen
oder in Balkonkästen.
Das Gerät darf nur nach seiner Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz
konstruiert wurden. Wir übernehmen keine
Gewährleistung, wenn das Gerät in Gewerbe-,
Handwerks- oder Industriebetrieben sowie bei
gleichzusetzenden Tätigkeiten eingesetzt wird.
4. Montage
4.1 Montage Mäher
Verschrauben Sie das Schubbügeloberteil
mit den beiden Schubbügelverlängerungen.
Verwenden Sie hierzu die beiden Schrauben und
zwei Sechskantmuttern.
Verschrauben Sie Schubbügelunterteil A ,
Schubbügelunterteil Bund die beiden
Schubbügelverlängerungen miteinander.
Verwenden Sie dazu sechs Schrauben
und Sechskantmuttern.
Hängen Sie zuerst ein Schubbügelunterteil
am Mäher ein, drücken Sie dann den Schubbügel
etwas zusammen und hängen die andere Seite ein.
4.2 Montage Grasfangkorb
A. Schieben Sie das Bügelgestell in das Rohr des
Grasfangkorbes.
B. Stülpen Sie die seitlichen Befestigungslaschen
des Grasfangkorbes über das Bügelgestell.
C. Stülpen Sie die untere Befestigungslasche des
Grasfangkorbes über das Bügelgestell.
5. Einstellung der Schnitthöhe
Die Schnitthöhe kann Bereich 12 – 45mm
verstellt werden. Ziehen Sie dazu auf beiden Seiten
den Federbolzen (A) nach außen und lassen Sie ihn
im gewünschten Loch einrasten .
6. Gegenmesser einstellen
Hinweis: Das Einstellen des Gegenmessers (B) ist
nur vor der ersten Betriebnahme oder falls die
Messer der Mähspindel abgenutzt sind
vorzunehmen.
Öffnen Sie auf beiden Seiten die Stellmuttern (C)
und stellen Sie das Gegenmesser auf die
gewünschte Position ein. Das Gegenmesser (B) ist
richtig eingestellt, wenn ein Stück Papier zwischen
den Messern der Mähspindel und dem
Gegenmesser geschnitten wird, während man mit
der Hand ein Rad nach vorne dreht.
7. Grasfangkorb einhängen
Hängen Sie den montierten Grasfangkorb an der
Laufrolle ein. Zusätzlich wird der Grasfangkorb mit
dem beigelegten Gurt am Schubbügel befestigt .

8. Betrieb
Der Handrasenmäher kann Gras bis ca. 10cm
Länge schneiden. Wenn die Rasenfläche gepflegt
sein soll, muß der Rasen jedoch stets kürzer
gehalten werden.
Zu Beginn der Schneidperiode und bei neu
angelegten Rasenflächen wählt man die
Schnitthöhe relativ hoch und geht bei den folgenden
Schnitten allmählich tiefer. Um eine gut gepflegte
Rasenfläche zu erhalten, sollte die Schnitthöhe auf
ca. 2,5 cm eingestellt werden.
Schneiden Sie Ihren Rasen möglichst wöchentlich.
Das Wachstum geht beim häufigen Schneiden in
den kurzgeschnittenen Halm und macht ihn
widerstandsfähig. Schneiden Sie den Rasen immer
in einigermaßen trockenem Zustand. Um ein
sauberes Schnittbild zu erzielen, fahren sie den
Mäher in möglichst geraden Bahnen im
Schrittempo.
Die Schneidebahnen sollen sich dabei immer um
einige Zentimeter überdecken, damit keine
Rasenstreifen stehen bleiben.
9. Wartung und Lagerung
_ Nach Gebrauch das Gerät mit einer Bürste oder
Lappen reinigen.
_ Bewahren Sie das Gerät an einem trockenen
und von Kinder nicht zugänglichen Ort auf.
_ Sorgen Sie dafür, dass alle
Befestigungselemente (Schrauben, Mutter usw.)
stets fest angezogen sind so daß Sie mit dem
Mäher sicher arbeiten können.
_ Ersetzen Sie verschlissene oder beschädigte
Teile.
_ Für eine lange Lebensdauer sollten alle
Schraubteile sowie die Räder und Achsen
greinigt und anschließend geölt werden.
_ Die regelmäßige Pflege des Rasenmähers
sichert nicht nur lange Zeit seine Haltbarkeit und
Leistungsfähigkeit, sondern trägt auch zu einem
sorgfältigen und einfachen Mähen Ihres Rasens
bei.
_ Das am stärksten dem Verschleiß ausgesetzte
Bauteil ist das Messer der Mähspindel. Prüfen
Sie regelmäßig den Zustand des Messers der
Mähspindel sowie die Befestigung desselben.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu
Reparatur und Wartung Ihres Produkts sowie zu
Ersatzteilen. Explosionszeich-nungen und
Informationen zu Ersatzteilen finden Sie auch unter:
www.eco-repa.com
Das ELEM GARDEN TECHNIC-
Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör :
[email protected]
10. Garantie
Siehe die beiliegenden Garantiebestimmungen.
11. Technische Daten
Schnittbreite : 30 cm
Schnitthöhe : 12-45 mm
Einstellung der Schnitthöhe: progressive
Gewicht kg 6.7
Hergestellt in China 2019

Déclaration CE de conformité
ELEM GARDEN TECHNIC certifie que les machines :
Tondeuse hélicoïdale
TDAM30BAG
sont en conformité avec les normes
suivantes :
EN ISO 12100 :2010
Et satisfont aux directives suivantes :
2006/42/CE
Belgique ,Novembre 2019
Mr Joostens Pierre
Président-Directeur Général
ELEM GARDEN TECHNIC , rue de Gozée 81,
6110 Montigny-le-Tilleul, Belgique
EG-verklaring van overeenstemming
ELEM GARDEN TECHNIC
verklaart dat de machines:
Kooimesmaaier
TDAM30BAG
in overeenstemming zijn met de volgende
normen:
EN ISO 12100 :2010
En voldoen aan de volgende richtlijnen:
2006/42/EG
België, November 2019
Mr Joostens Pierre
Directeur
ELEM GARDEN TECHNIC , rue de Gozée 81,
6110 Montigny
-
le
-
Tilleul, Belgique
EC declaration of conformity
ELEM GARDEN TECHNIC declares that the
machines:
Cylinder Lawnmower
TDAM30BAG
have been designed in compliance with the
following standards:
EN ISO 12100 :2010
And in accordance with the following directives:
2006/42/EC
Belgium, November 2019
Mr Joostens Pierre
Director
ELEM GARDEN TECHNIC , rue de Gozée 81,
6110 Montigny
-
le
-
Tilleul, Belgique
EG-Konformitätserklärung
ELEM GARDEN TECHNIC erklärt hiermit, daß der
Spindelmäher
TDAM30BAG
entsprechend den Normen:
EN ISO 12100 :2010
Und entsprechend folgenden Richtlinien
konzipiert wurde:
2006/42/EW
Belgien, November 2019
Mr Joostens Pierre
Direktor
ELEM GARDEN TECHNIC , rue de Gozée 81,
6110 Montigny
-
le
-
Tilleul, Belgique
SN : 2019.12:001~710
04.11.13028
Date d’arrivée – Aankomstdatum - Arrival date – Ankunftsdatum : 06/02/2020
Année de production - Productiejaar - Production year - Fertigungsjahr : 2019

Dichiarazione CE di conformità
ELEM GARDEN TECHNIC dichiara che le macchine:
Rasaprato a mano
TDAM30BAG
sono state concepite in conformità con i
seguenti standard:
EN ISO 12100 :2010
E con le seguenti direttive:
2006/42/EC
Belgio, novembre 2019
Mr Joostens Pierre,
Direttore
ELEM GARDEN TECHNIC , rue de Gozée 81,
6110 Montigny-le-Tilleul, Belgique
Declaración CE de conformidad
ELEM GARDEN TECHNIC declara que las máquinas:
Cortacésped helicoidal
TDAM30BAG
han sido diseñadas de acuerdo con las
siguientes normas:
EN ISO 12100 :2010
Y con las siguientes directrices:
2006/42/EC
Bélgica, noviembre 2019
Mr Joostens Pierre
Director
ELEM GARDEN TECHNIC , rue de Gozée 81,
6110 Montigny-le-Tilleul, Belgique

81, rue de Gozée
6110 Montigny-le-Tilleul
Belgique
Tél : [phone] Fax : [phone]
Made in China
S.A.V
[email protected]
Service Parts separated
32 / 71 / 29 . 70 . 83 32 / 71 / 29 . 70 . 86
Fabriqué en Chine - Vervaardigd in China - Made in China
2019
