Elem Garden Technic FBV3000-7TEGCW User manual

1
FBV3000-7TEGCW
FR FENDEUSE DE BÛCHE
TRADUCTION DES INSTRUCTIONS D’ORIGINE
NL HOUTKLIEVER
VERTALING VAN DE ORIGINELE INSTRUCTIES
GB LOG SPLITTER
ORIGINAL INSTRUCTIONS
S13 M03 Y2018

2

3
POUR VOTRE SÉCURITÉ
LISEZ EN ENTIER ET COMPRENEZ CETTE NOTICE
AVANT D’UTILISER LA MACHINE
FBV3000-7TEGCW
Vous pouvez trouver le numéro de modèle ainsi que le numéro de
série sur la plaque signalétique principale.
Notez-les et conservez-les en lieu sûr, cela vous sera peut-être utile
à l’avenir.

4
Conservez cette notice pour pouvoir vous y référer
ultérieurement
AVERTISSEMENTS & PRECAUTIONS DE SECURITE
AVERTISSEMENTS & INSTRUCTIONS DE
SECURITE
SYMBOLE
 FAMILIARISEZ-VOUS AVEC VOTRE FENDEUSE À
BOIS
Lisez et comprenez la notice explicative et les étiquettes
posées sur la fendeuse à bois. Etudiez ses applications
et ses limites ainsi que les dangers potentiels spécifiques
qui lui sont particuliers.
 DROGUES, ALCOOL ET MEDICAMENTS
N’utilisez pas la fendeuse à bois lorsque vous êtes sous
l’emprise de drogues, de l’alcool ou soumis à un
traitement médical qui pourrait affecter vos capacités à
utiliser correctement la machine.
 EVITEZ LES SITUATIONS DANGEREUSES
Utilisez toujours votre fendeuse à bois sur un sol sec,
solide et plat. N’utilisez jamais votre fendeuse à bois sur
des surfaces glissantes, mouillées, boueuses ou
verglacées. L’emplacement que vous choisissez ne doit
pas être embarrassé d’herbes hautes, de broussailles ou
d’autres éléments gênants. Il doit y avoir un espace
suffisant pour la manipulation et pour permettre à
l’utilisateur à rester vigilant. Votre lieu de travail doit
rester propre et bien éclairé. Les lieux encombrés sont
propices aux accidents. Afin d’éviter de trébucher, ne
laissez pas traîner d’outils, de bûches, ou d’autres pièces
dans votre lieu de travail. N’utilisez pas la fendeuse à
bois dans un lieu humide ou mouillé exposé à la pluie.
N’utilisez pas la machine dans des lieux où des vapeurs
de peinture, de solvants ou de liquides inflammables
peuvent créer des risques potentiels.
 INSPECTEZ VOTRE FENDEUSE À BOIS
Vérifiez votre fendeuse à bois avant de l’allumer. Gardez
les protections en place et en bon état de marche.
Prenez l’habitude de vérifier que toutes les clés de
réglage ne se trouvent pas sur l’outil avant de l’allumer.
Remplacez les pièces endommagées, manquantes ou
défectueuses avant d’utiliser la machine. Assurez-vous
que tous les écrous, boulons, vis, éléments hydrauliques,
pinces pour tuyau, etc. sont bien fixés. Vérifiez toujours
le niveau d’huile dans le réservoir d’huile hydraulique.
N’utilisez jamais votre fendeuse à bois si elle a besoin
d’être réparée ou si elle est en mauvais état.

5
PORTEZ DES VETEMENTS ADAPTES
Ne portez pas de vêtements lâches, de gants, de
cravates ou de bijoux (anneaux, montres). Ils pourraient
être attrapés par les pièces mobiles. Nous
recommandons l’utilisation de gants de protection non
conducteurs et de chaussures anti-dérapantes lorsque
vous travaillez. Portez une coiffe protectrice pour couvrir
et contenir les cheveux longs pour les empêcher de se
prendre dans le mécanisme.
 PROTEGEZ-VOUS LES YEUX 
Les fendeuses à bois peuvent projeter des objets étrangers
dans les yeux. Cela peut causer des blessures oculaires
durables. Portez toujours des lunettes de sécurité. Les
lunettes normales résistent seulement à des chocs. Ce ne
sont pas des lunettes de sûreté.
 CÂBLES DE RALLONGE
L’utilisation inadaptée de câbles de rallonge peut réduire les
capacités de fonctionnement de la fendeuse à bois, ce qui
peut provoquer sa surchauffe. Assurez-vous que le câble de
rallonge ne mesure pas plus de 10m et qu’il ne fait pas plus
de 2.5mm 2 d’épaisseur pour laisser un courant suffisant
parvenir au moteur. Evitez d’utiliser des connexions non ou
mal isolées. Les connexions doivent être adaptées, grâce à
un matériau de protection adéquat, à l’usage en extérieur.

 EVITEZ LES ELECTROCUTIONS
Vérifiez que le circuit électrique est protégé de façon
convenable et qu’il correspond à la puissance, à la tension et
à la fréquence du moteur. Vérifiez qu’il y a une connexion
mise à la terre, et un régulateur différentiel en amont. Mettez
à terre la fendeuse à bois. Evitez les contacts corporels avec
les surfaces mises à la terre: tuyaux, radiateurs, gazinières,
et réfrigérateurs. N’ouvrez jamais le boîtier de l’interrupteur
ou de la prise. Si cela est nécessaire faites appel à un
électricien qualifié. Assurez-vous que vos doigts ne touchent
pas les fiches en métal de la prise lorsque vous branchez ou
débranchez la fendeuse à bois.
 EVITEZ LES INCENDIES
Ne fumez pas ou ne mettez pas en présence des flammes
nues lorsque vous utilisez ou que vous mettez de l’essence
dans la fendeuse à bois. N’utilisez jamais la fendeuse à bois
près de flammes ou d’étincelles. L’essence est inflammable
et peut exploser.


6

 TENEZ LES SPECTATEURS A DISTANCE
Une personne à la fois doit charger et utiliser la fendeuse à
bois. Tenez toujours, les spectateurs, y compris les visiteurs,
les enfants et les animaux à distance de votre lieu de travail,
spécialement quand la fendeuse à bois fonctionne. Seul
l’utilisateur peut se tenir près de la machine et uniquement
dans la zone de sécurité prescrite dans cette notice. Ne
demandez jamais à une autre personne de vous aider à
décoincer les bûches coincées. Les personnes de moins de
16 ans n’ont pas le droit d’utiliser la fendeuse à bois. Toute
personne de moins de 18 ans doit avoir eu un entraînement
nécessaire et doit posséder les capacités pour utiliser cette
machine en toute sécurité; elle doit rester en permanence
sous la surveillance d’un majeur.
 INSPECTEZ VOTRE BUCHE
N’essayez jamais de fendre des bûches contenant des
clous, des fils, ou autres débris. Assurez-vous toujours que
les deux extrémités de la bûche que vous fendez sont
coupées aussi carrées que possible. Cela empêchera la
bûche de glisser de son emplacement sous la pression. Les
branches doivent être coupées du tronc.
 N’ABUSEZ PAS DE LA MACHINE
Conservez un rythme et un équilibre de travail adapté et
régulier. Ne montez jamais sur la fendeuse à bois. De graves
blessures peuvent résulter du renversement de l’outil ou si
vous touchez accidentellement l’outil de coupe. Ne rangez
aucun objet sur ou près de la fendeuse, et là où il y aurait
besoin de monter sur la fendeuse pour l'attraper.
 EVITEZ LES BLESSURES DUES AUX ACCIDENTS
IMPREVUS
N’enjambez pas la zone de fente de la fendeuse à bois.
N’empilez jamais les bûches de façon à ce que vous ayez à
passer à travers la fendeuse pour les atteindre. Utilisez
uniquement vos mains pour manier les leviers de commande.
N’utilisez jamais votre pied, votre genou, un habit, ou un
dispositif de rallonge. Faites toujours très attention au
mouvement de la cale. N’essayez jamais de charger votre
fendeuse à bois quand le piston bouge. Gardez les mains
hors du chemin des pièces mobiles. N’essayez jamais de
fendre deux bûches l’une sur l’autre. L’une d’elle peut être
projetée et vous frapper.

7
 PROTEGEZ-VOUS LES MAINS
Quand le piston de la fendeuse à bois est en mode de retour,
tenez vos mains hors de la machine – la fendeuse à bois est
conçue pour s’arrêter automatiquement quand le cylindre est
complètement rentré. Tenez les mains éloignées des fissures
et fentes de la bûche. Elles peuvent se refermer soudain et
vous écraser ou vous couper les mains. Ne retirez pas les
bûches coincées avec les mains.
 NE FORCEZ PAS SUR L’OUTIL
La machine fera un meilleur travail si elle est utilisée pour
effectuer le travail pour lequel elle a été conçue. N’utilisez pas
la fendeuse pour effectuer aucune autre tâche. Ne modifiez,
sous aucun prétexte, votre fendeuse à bois. Cet appareil est
destiné à être utilisé et réparé en conformité avec les
instructions d’utilisation données dans cette notice. La
modification ou la mauvaise utilisation de cet appareil,
peuvent provoquer de graves blessures voire fatales, et cela
annulera la garantie. N’essayez jamais de fendre des bûches
plus grosses que ce qui est indiqué dans le tableau des
spécifications. Cela pourrait être dangereux et endommager
la machine.
 NE LAISSEZ JAMAIS L’OUTIL TOURNER SANS
SURVEILLANCE
Ne quittez jamais l’outil avant qu’il ne se soit arrêté
complètement.
 DEBRANCHEZ DE L’ALIMENTATION
Débranchez l’appareil lorsqu’il est inutilisé, avant de le régler,
de changer des pièces, ou de le réparer. Consultez la notice
technique avant de le réparer.
 PROTEGEZ L’ENVIRONNEMENT
Apportez les huiles de vidanges dans un point de collecte
agréé et respectez les règlements du pays où la fendeuse à
bois est utilisée. Ne vidangez pas dans des égouts, sur le sol
ou dans un cours d’eau.
 ENTRETENEZ VOTRE FENDEUSE À BOIS AVEC
SOINS
Nettoyez l’appareil après chaque utilisation. La fendeuse a de
meilleures performances quand elle est propre. Suivez les
instructions de lubrification. Inspectez tous les joints
hydrauliques, les tuyaux et les coupleurs ne fuient pas avant
l'utilisation. Les leviers de commande et l’interrupteur de
courant doivent toujours être propres, secs, et ne doivent
jamais être souillés de graisse ou d’huile.
 CONSERVEZ HORS DE LA PORTEE DES ENFANTS
Fermez votre atelier. Rangez la fendeuse à bois hors de la
portée des enfants et des autres personnes non qualifiées.

8
Portez des protections
auditives
CE Conformément aux normes Européennes
d’application en matière de sécurité.

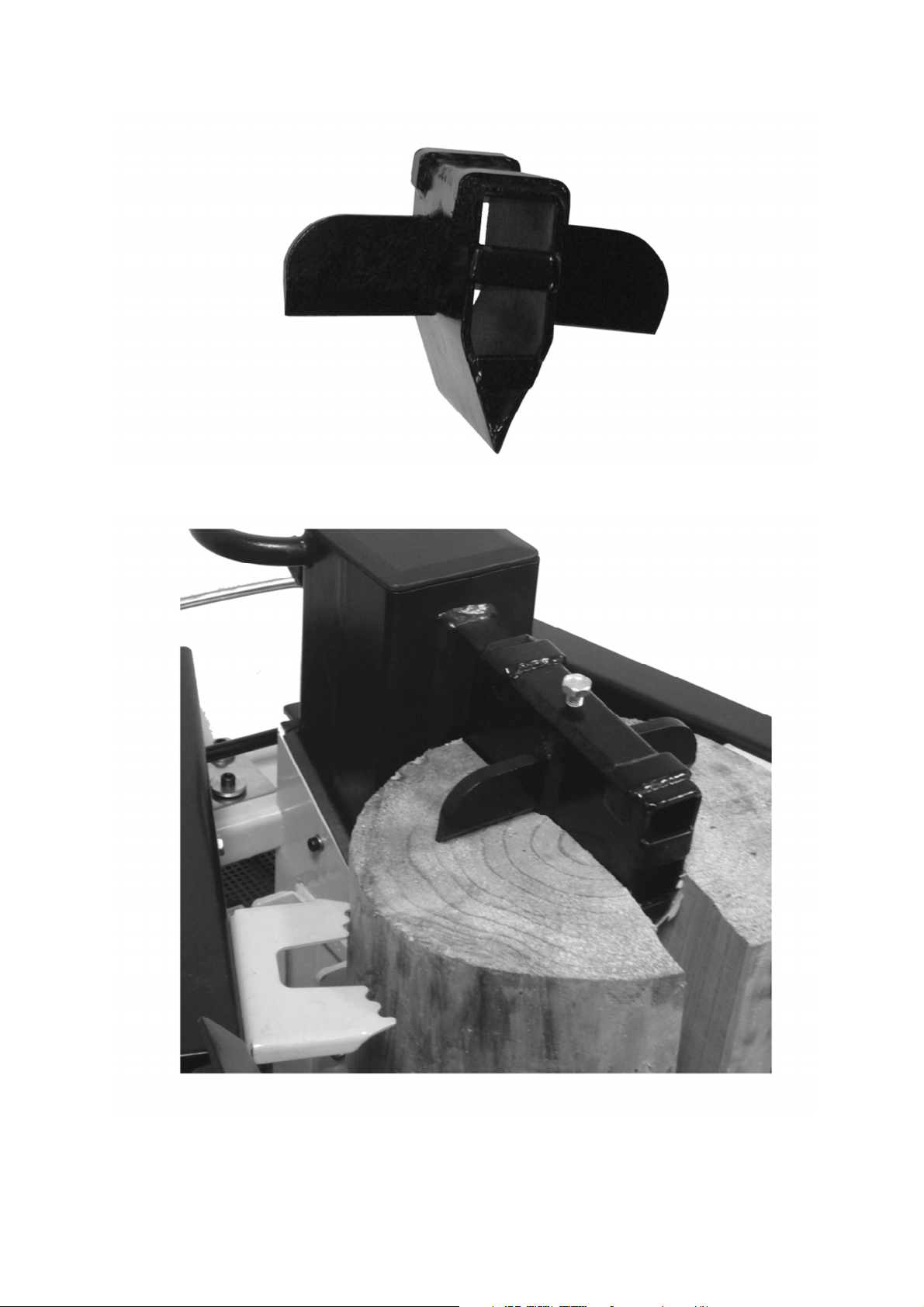

LE RETRAIT DES BUCHES BLOQUEES DANS LE COIN
1. Faire sortir complètement le coin à refendre.
2. Positionner un morceau de bois en forme de coin sur le support de bûche.
3. Faire descendre le coin à refendre. La bûche bloquée est poussée vers l’avant par le morceau
de bois en forme de coin.
4. Répéter la manœuvre en utilisant toujours des cales de plus en plus grandes jusqu’à ce que la
bûche se débloque.
ATTENTION !
- Ne jamais utiliser de masse (de marteau) ou un quelconque outil non adapté
pour débloquer une bûche bloquée et ne jamais mettre les mains à proximité
d’une bûche à débloquer.
- Lorsqu’ une bûche est bloquée, ne jamais demander de l’aide d’une autre
personne.
- Ne pas essayer de débloquer la bûche en tapant dessus avec un outil.
CONDITIONS D’APPLICATION
Cette fendeuse à bois est conçue pour fonctionner sous une température ambiante comprise
entre +5° et 40° et pour être installée à une altitude ne dépassant pas les1000m au-dessus du
niveau de la mer. L’humidité environnante doit être inférieure à 50% pour 40°. Elle peut être
rangée ou transportée sous une température ambiante comprise entre -25°et 55°

9
SPECIFICATIONS
Numéro de modèle FBV3000-7TEGCW
Moteur 230V~ 50Hz 3000W S6 40% IP54
Vitesse 2800 min
-1
Capacité de taille de
bûche
Dia. 70mm ~ 400mm
Longueur 580/770/1060mm
Force Maximum 7 T
Pression hydraulique 24.5Mpa
Capacité de l’huile hydraulique 3.8 L
Trajet du piston 480mm
Marche avant 3.9cm / sec.
Marche arrière 14.5cm / sec
Niveau sonore 80dbA à vide ; 91dbA à charge entière
Dimensions
générales
Longueur 83cm
Largeur 93cm
Hauteur 147cm
Poids 98 kg
Valeurs des émissions sonores mesurées selon la norme applicable :
Pression acoustique L
PA
80 dB(A) K = 3 dB(A)
Puissance acoustique L
WA
91 dB(A) K = 3 dB(A)
ATTENTION! Lorsque la pression acoustique dépasse la valeur de 85
dB(A), il est nécessaire de porter des dispositifs individuels de
protection de l’ouïe.
Valeur quadratique moyenne pondérée de l'accélération selon la norme applicable :
< 2.5 m/s²
La valeur totale de vibrations déclarée a été mesurée conformément à une
méthode d'essai normalisée et peut être utilisée pour comparer un outil à un autre;
l'indication du fait que la valeur totale de vibrations déclarée peut également être utilisée
pour une évaluation
préliminaire de l'exposition.
L’émission de vibration au cours de l'utilisation réelle de l'outil électrique peut
différer de la valeur totale déclarée, selon les méthodes d'utilisation de l'outil; et signifiant

10
la nécessité d’identifier les mesures de sécurité visant à protéger l'opérateur, qui sont
basées sur une estimation de l'exposition dans les conditions d'utilisation réelles (compte
tenu de
toutes les parties constituantes du cycle de fonctionnement, telles que les temps d'arrêt de
l'outil et de fonctionnement au repos, en plus du temps de déclenchement).
CONDITIONS ELECTRIQUES
Évitez les électrocutions utilisé un dispositif de courant résiduel 30mA.
La fendeuse à mois munie d’un moteur 230 Volt / 50Hz doit être branchée à une prise standard
230V+10% / 50Hz+1Hz d’alimentation électrique équipée d’un dispositif de protection de
sous-tension, surtension, surintensité et aussi d’un appareil de courant résiduel (RCD) dont le
courant résiduel nominal maximum est de 0.03A. Les câbles de connexion électriques en
caoutchouc doivent être conformes à la norme EN60245 qui est indiquée par les lettres H 07 RN.
Les câbles doivent être identifiés, c’est une exigence légale.

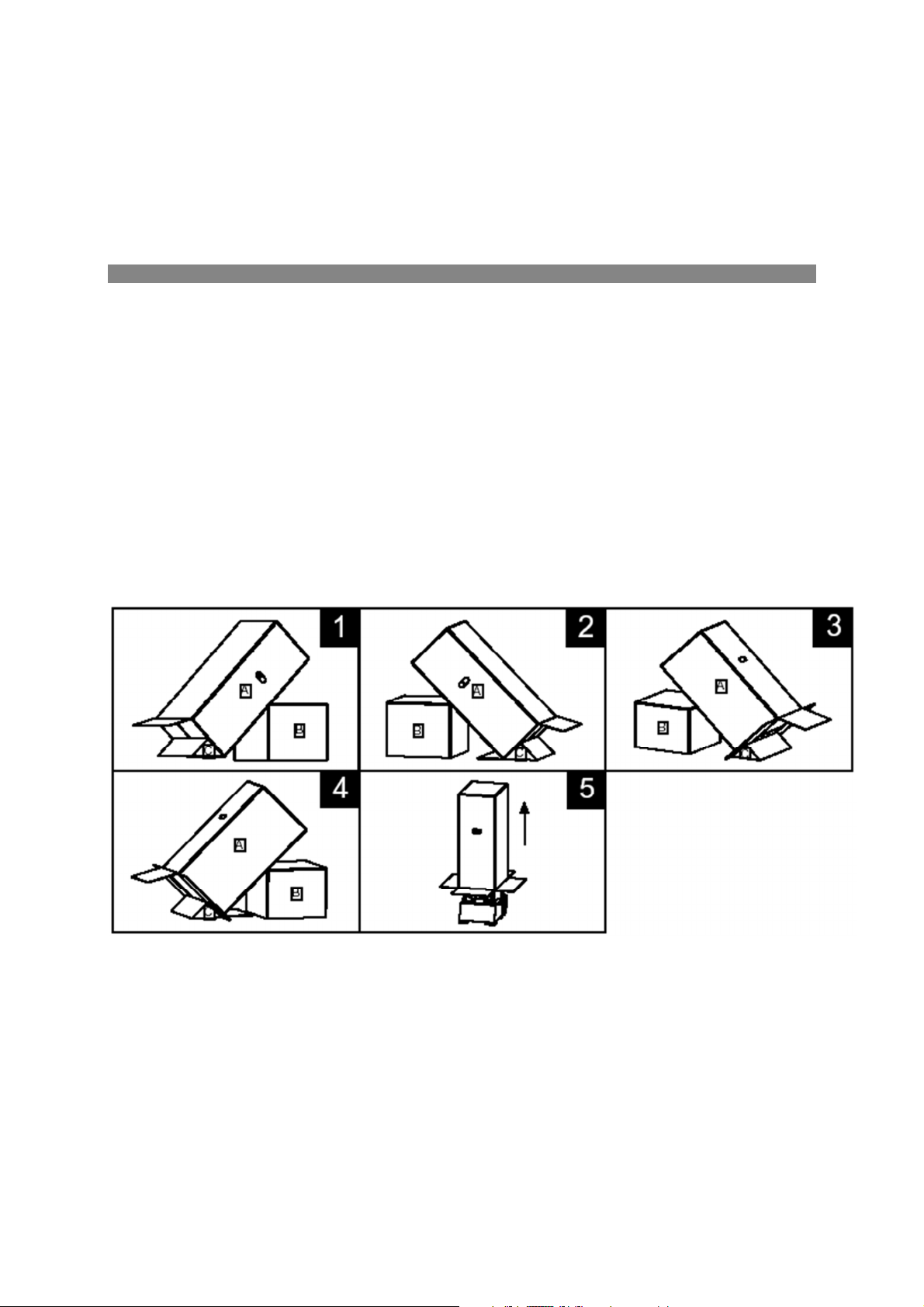

DEBALLAGE
Il faut au moins 2 personnes pour déballer la caisse de la fendeuse à bois. Procédez aux étapes
suivantes pour mettre la fendeuse à bois sur le sol en inclinant tous les côtés du carton à 45
degrés. Assurez-vous que le Bloc (B) supporte la caisse de la fendeuse à bois (A) par un point
légèrement plus haut que le centre. L'autre côté du Bloc (B) doit être posé contre un objet stable,
comme un mur. La cale (C) doit être installée sous la caisse inclinée de la fendeuse à bois (A) à
chaque étape pour éviter qu’elle ne glisse. Retirez pour finir le carton de la fendeuse à bois.

11
CONTENU DE LA CAISSE DE TRANSPORT
A. Cadre de la fendeuse à bois...........................................................1 set
B. Levier de commande et protection ............................................... 2 sets
C. Table de soutien amovible....................................................................1
D. Guide d’utilisateur .................................................................................1
E. Coin éclateur.........................................................................................1
Montage :
AVERTISSEMENT
Risque de blessures !
Placez l'appareil à l'horizontale sur une surface
plane, suffisamment porteuse et stable.
AVERTISSEMENT
Risque de blessures !
Le montage devrait être effectué avec l’aide
d’une autre personne.
AVERTISSEMENT
Risque de blessures !
Des pièces mal montées peuvent, à
l’utilisation de l'appareil, entraîner
de très graves blessures! Cet appareil a
uniquement le droit d’être mis en service si
toutes les pièces sont intégralement et
correctement montées et si aucune pièce n’est
endommagée!
– Veuillez lire tout d’abord le chapitre en
entier avant de monter les pièces !
– Montez toutes les pièces soigneusement.
ATTENTION
Endommagements de la machine !
L'appareil est livré avec huile hydraulique dans
le réservoir.
La mise en marche de l'appareil avec trop peu
d’huile provoque l’endommagement du moteur.

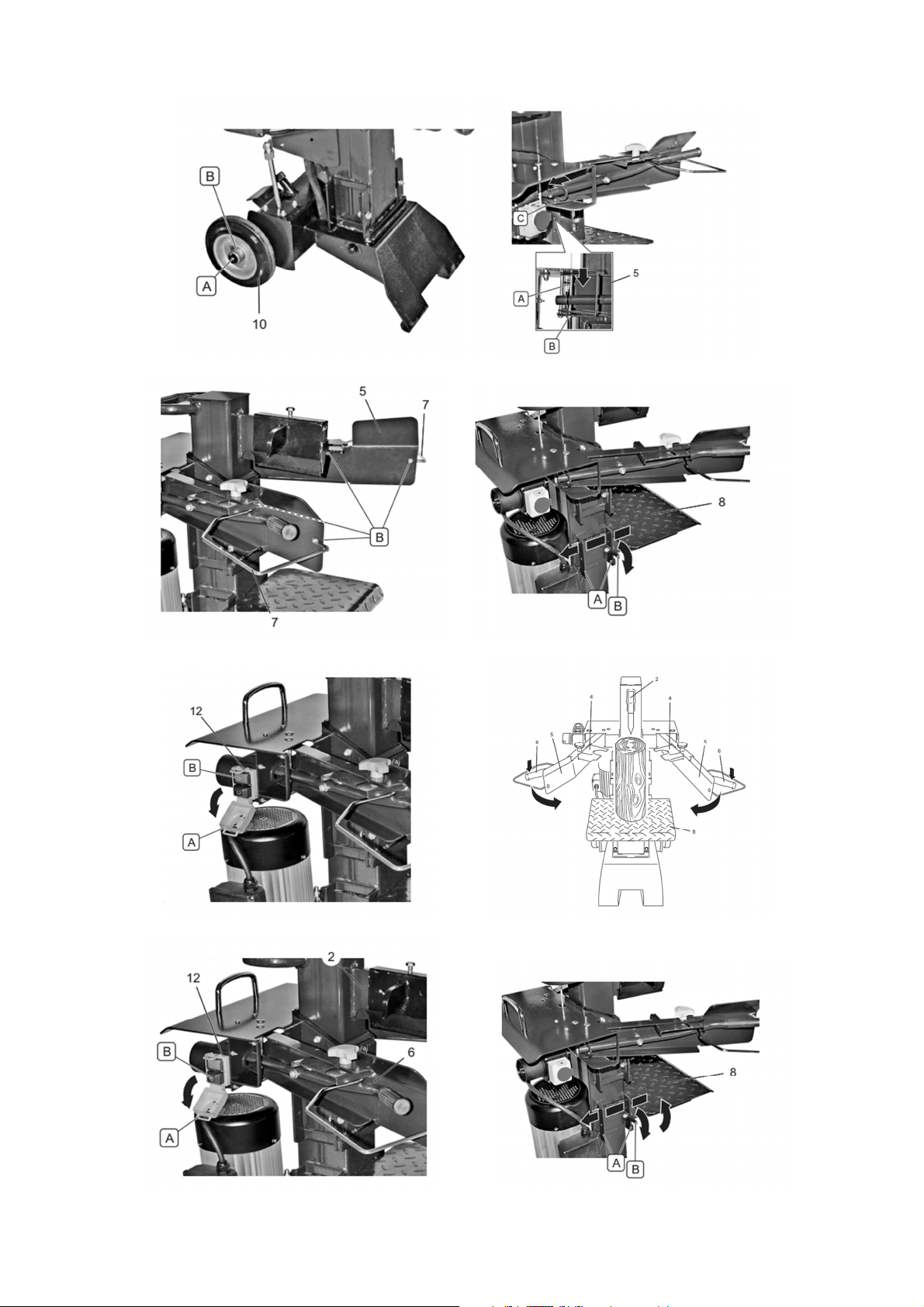

Montage des roues
– Placez l'appareil avec précaution de sorte
que le couteau diviseur soit tourné vers
le haut.
– Insérez la roue (10) sur l’axe (A).
– Introduisez la goupille de sécurité (B)
dans les deux trous de l'axe (A) et pliez les
extrémités.
– Procédez de la même manière de l’autre
côté.
Montage des poignées
– Insérez la tôle de protection des mains
sur le côté supérieur gauche de l'appareil.
– Introduisez une longue vis à tête bombée
et collet carré (A) par le haut dans
l'appareil et dans la tôle de protection des
mains.
– Fixez la longue vis à tête bombée et collet
carré (A) par le bas avec l'écrou de
blocage (B).
– Procédez de la même manière de l’autre
côté.

12
Remarque :
Veillez à ce que le levier de
manoeuvre (6) soit inséré à travers le
trou oblong (C)
Remarque :
Les tôles de protection des mains (5)
pour les côtés gauche et droit ne
doivent pas être inversées. La vis
pour fixer le levier de manoeuvre (6)
doit être tournée vers l’extérieur. Le
trou de fixation des tôles de fixation
de tronc (4) doit être tourné vers le
haut.
Remarque :
Les vis à tête bombée et collet carré
et les écrous de blocage ne doivent
pas être serrés trop fermement.
Les tôles de protection des mains (5)
et les leviers de manoeuvre (6)
doivent pouvoir se mouvoir librement.
Montage de la poignée avant
– Montez les poignées avant (7) à l'aide de
vis (B) sur la tôle de protection des
mains (5) de gauche et de droite.
Montage du support de tronc
AVERTISSEMENT
Risque de blessures !
Le support de tronc (8) doit être
introduit jusqu'à la butée dans les
dispositif de suspension (A).
– Insérez le support de tronc (8) dans les
dispositifs de suspension (A).
– Tournez le levier d'arrêt (B) des deux côtés
vers le bas.
Remarque :
Le support de tronc (8) peut être
monté à trois hauteurs différentes.
Mise en place
– Placez l'appareil sur une surface plane et
suffisamment résistante.
– Branchez l'appareil à une prise de courant
de sécurité.
– Assurez-vous qu’il y a un espace de plus
d’un mètre au-dessus de l'appareil.
– Vérifiez le sens de rotation du moteur
avant chaque utilisation et réglez-le si
nécessaire.

13

14

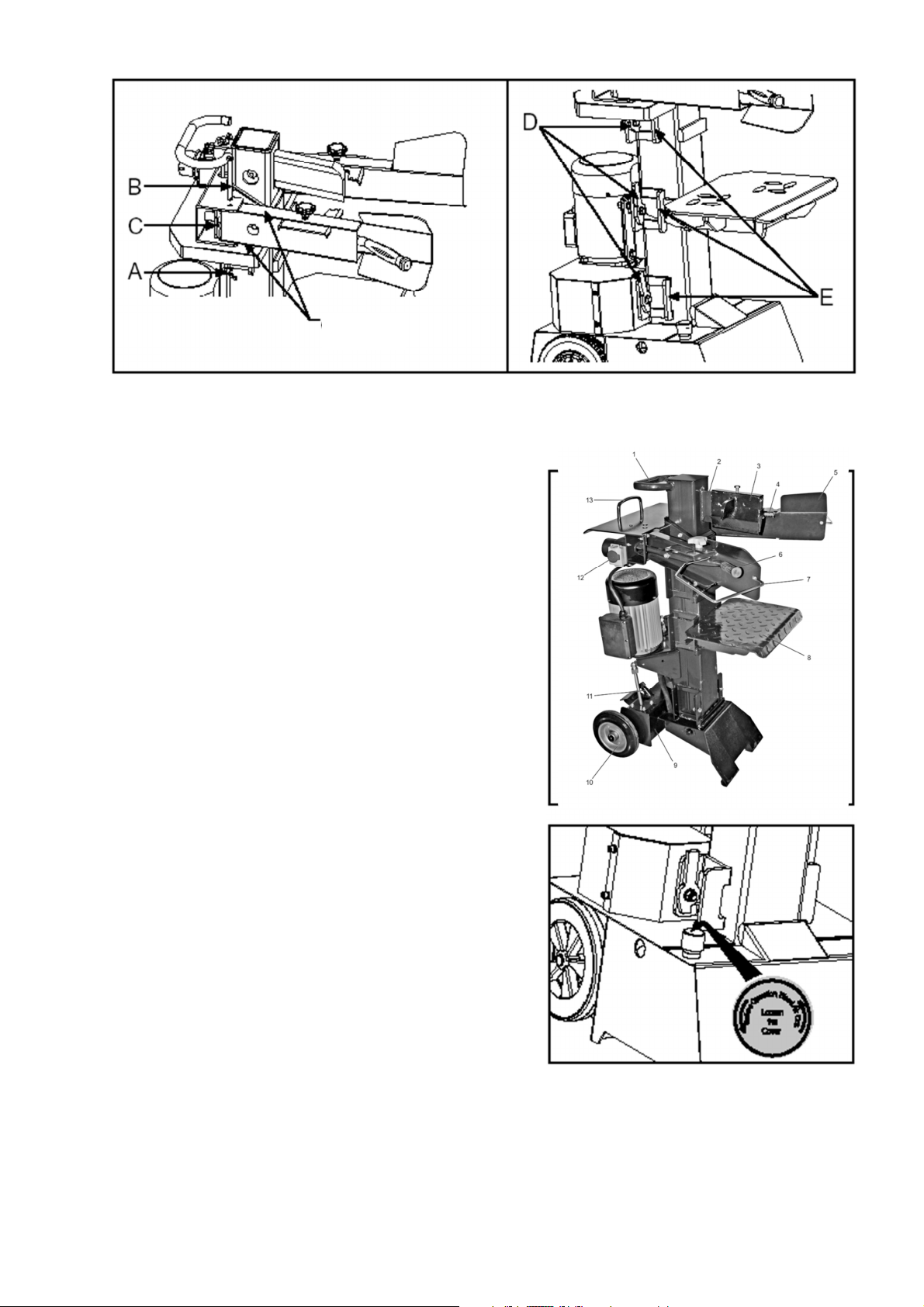

REGLAGE ET PREPARATION POUR L’UTILISATION
1. Tirez la tige de ressort (A) pour enlever la broche de blocage (B). Appliquez une fine couche de
graisse sur les deux côtés de la protection du levier de commande de la manière indiquée sur le
schéma. Insérez le levier de commande et la protection et assurez-vous que l’extrémité du levier de
commande entre dans la fente du support de connexion (C). Bloquez le levier de commande et la
protection avec la broche de blocage (B) et la tige de ressort (A). Procédez de la même manière
pour installer l’autre levier de commande et l’autre protection de l’autre côté.
2. 3 Positions d’installation valides pour la table de soutien pour différentes longueurs de fente.
Pour chaque position d’installation des crochets de blocage sont disponibles (D). Insérez la table de
soutien dans le support sélectionné (E). Tournez les crochets de blocage (D) des deux côtés à 90
degrés pour bloquer la table de soutien.

15
3. Familiarisez-vous avec les commandes et les caractéristiques de cette fendeuse à bois à l’aide
des illustrations.
1. Poignée
2. Coin à bois éclateur
3. Embout de coin à bois
4. Tôle de fixation de tronc
5. Tôle de protection des mains
6. Levier de manoeuvre
7. Poignée avant
8. Support de tronc
9. Bidon d’huile hydraulique
10. Roue
11. Bouchon de remplissage d’huile
hydraulique
12. Interrupteur Marche/Arrêt
13. Poignée de transport
Purgez l’air du système hydraulique avant
d'allumer la fendeuse à bois. Le bouchon du
réservoir d’huile hydraulique doit être desserrée
par quelques rotations jusqu’à ce que l’air entre
et sorte doucement du réservoir d’huile.
Le flux d’air à travers le remplisseur du
réservoir d’huile doit être détectable pendant le
fonctionnement.
Avant de déplacer la fendeuse à bois,
assurez-vous que le bouchon du réservoir ’huile
est bien serré pour éviter les fuites d’huile.
Grease

16
SI VOUS OUBLIEZ DE DESSERRER LE BOUCHON DU RÉSERVOIR D’HUILE,
L’AIR SERA EMPRISONNE DANS LE SYSTEME HYDRAULIQUE APRES AVOIR
ETE DECOMPRIME. UNE TELLE COMPRESSION ET DECOMPRESSION D’AIR
CONTINUE FERA EXPLOSER LE JOINT DU SYSTEME HYDRAULIQUE ET
CAUSERA DES DEGATS IRREPARABLE DE LA FENDEUSE À BOIS.
TRANSPORT DE LA FENDEUSE A BOIS
JUSQU’AU LIEU DE TRAVAIL
La fendeuse à bois est équipée de 2 roues pour les
déplacements mineurs. Pour déplacer la fendeuse à bois
jusqu’à votre lieu de travail, attrapez la poignée (A) pour incliner
la fendeuse à bois légèrement après vous être assuré que le
bouchon du réservoir d’huile était bien serré.
Si vous utilisez une grue, posez l’élévateur autour
de la carrosserie. N’essayez jamais de soulever la
fendeuse à bois par la poignée (A).
FONCTIONNNEMENT DE LA FENDEUSE À BOIS
La nécessité, avant de commencer le travail, de contrôler les tuyaux et les conduites
hydrauliques et les dispositifs d'arrêt
1. Planifiez votre lieu de travail. Travaillez de façon sûre en économisant vos efforts en planifiant
votre travail au préalable. Placez vos bûches là où on peut les atteindre facilement. Empilez les
bûches fendues dans un endroit déterminé ou chargez-les dans un camion ou entrepôt voisin.
2. Préparez les bûches à fendre. Cette fendeuse peut recevoir
des bûches mesurant jusqu’à 106cm de longueur. Lorsque
vous coupez des branches et des segments larges, ne
coupez pas de segments faisant plus de 100cm de long. Il y
a 3 positions de coupe pour la table de soutien : 58cm,
77cm et 106cm. Insérez la table de soutien dans la position
la plus proche de la longueur de la bûche puis fixez la table
de soutien avec le crochet de blocage.

17
N’essayez pas de couper des
bûche
s
vertes
.
Les
bûches sèches se fendent plus facilement, et elles ne se bloquent pas aussi
souvent que le bois vert.
3. L’application d’une fine couche de graisse sur les surfaces
du piston avant le fonctionnement allongera la durée de vie
du piston.
4. Positionnement du câble de courant. Placez le câble depuis la source de courant jusqu’à la
fendeuse de façon à ce qu'on ne puisse s’y prendre les pieds dedans ou qu’il ne puisse être
endommagé pendant la session de travail. Protégez le câble de courant des impacts, des
tirements et des substances corrosives.
5. Ouvrez la purge d’air. Desserrez le bouchon du réservoir d’huile de quelques tours chaque fois
que vous utilisez la fendeuse. Resserrez le bouchon lorsque vous avez terminé.
6. Lors d’une utilisation sous une température extrêmement basse, faites tourner la fendeuse à
bois à vide pendant 15 minutes pour préchauffer l’huile hydraulique.
7. Vérifiez avant le démarrage que le dispositif à deux mains fonctionne correctement en
procédant aux étapes suivantes:
(1) Rabaissez les deux leviers de commande, la cale de fente descend jusqu’à environ 5cm
au-dessus de la plus haute position de la table.
(2) Relâchez l’un des deux leviers, la cale de fente doit rester dans sa position originale.
(3) Relâchez les deux leviers, le piston doit s’élever dans la position la plus haute
automatiquement.

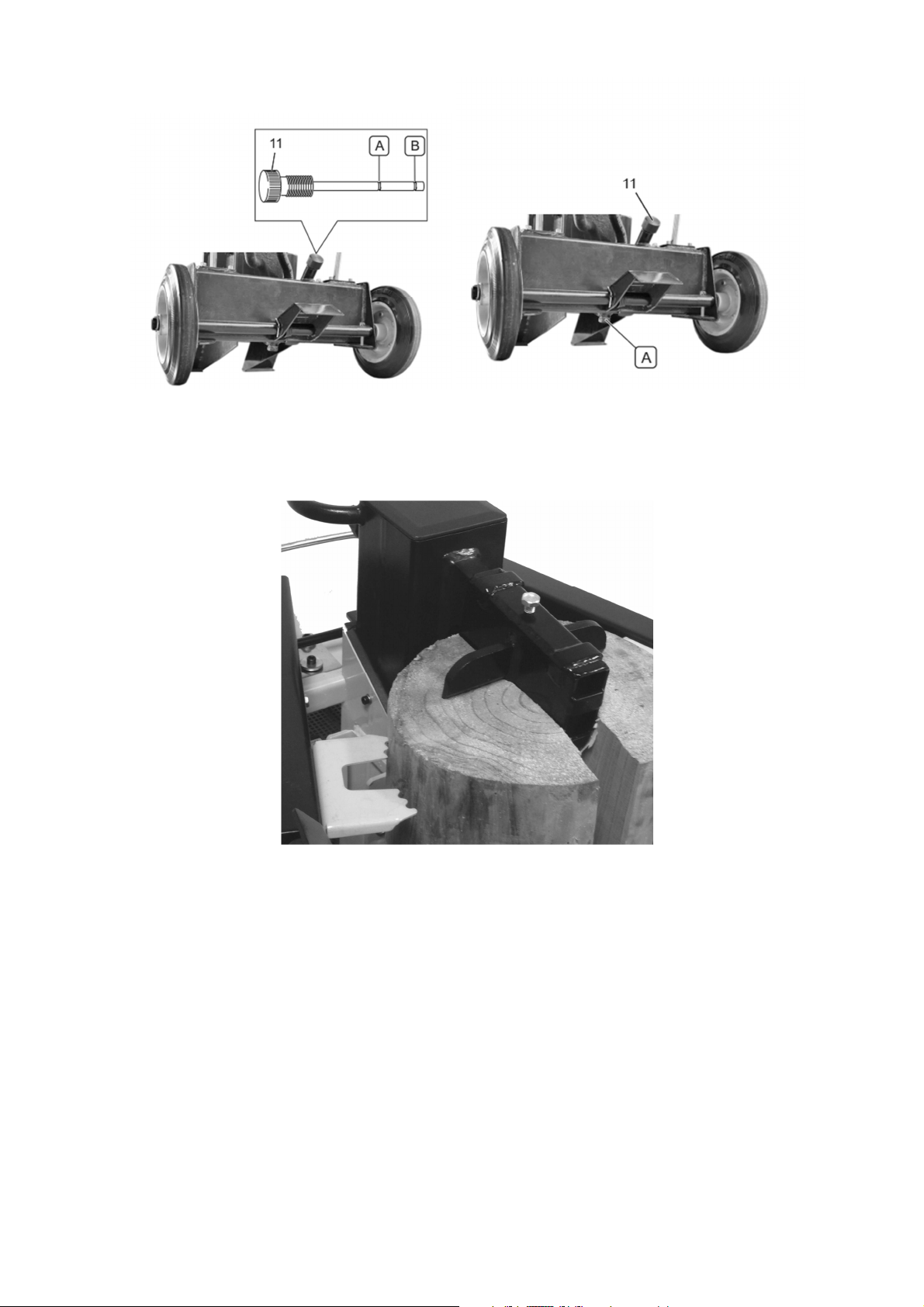

8. Pour régler la course de piston, procédez aux étapes suivantes:
(1) Déplacez la cale de fente dans la
position désirée. La position supérieure
du trajet du piston doit être à environ 3
ou 5 cm au-dessus de la bûche à
fendre.
(2) Relâchez un levier de commande ou
éteignez le moteur
(3) Relâchez la vis de réglage (A) avec la
clé L. Faites monter la tige de réglage
(B) jusqu’à ce que la tige de réglage (B)
soit prête a être arrêtée par le ressort
intérieur. Serrez la vis de réglage (A).
(4) Relâchez les deux leviers de
commande ou allumez le moteur
(5) Vérifiez la position supérieure du coin
de fente.
9. Placez la bûche sur la fendeuse. Placez la bûche sur la table de soutien verticalement et à plat
sur la table de soutien. Soyez sûr que la cale et la table de soutien toucheront la bûche
directement aux extrémités. N’essayez jamais de fendre la bûche inclinée.
Fendez la bûche dans le sens de la pousse. Ne placez pas la bûche à travers la
fendeuse à bois pour la fendre. Cela peut être dangereux et cela peut endommager
gravement la machine.

18
10. Réglez les porte-bûches (A) en fonction du
diamètre de la bûche afin que la coupe soit
confortable avec les leviers de commande.
11. Tenez la bûche avec les supports de pinçage près des protections du levier de commande.
Baissez les leviers pour démarrer la fente. Si vous relâchez les deux leviers, le mouvement de
la cale de fente sera stoppé. Relâchez les deux poignées pour faire revenir la cale de fente en
position de coupe supérieure.
12. Empilez votre matériel. Cela permettra à la surface de travail d’être plus sûre et vous évitera de
trébucher ou d’endommager le câble de courant.
L’accumulation de bois de coupe et de copeaux peut créer un environnement de travail
dangereux. Ne continuez jamais à travailler dans un lieu de travail encombré où vous
pourriez glisser, trébucher ou tomber.
CHANGEMENT DE L’HUILE HYDRAULIQUE
Le système hydraulique est un système fermé avec un réservoir d’huile, une pompe à huile et une
valve de contrôle. Vérifiez régulièrement le niveau d’huile avec la jauge. Un niveau d’huile trop bas
peut endommager la pompe à huile. Le niveau d’huile doit être à environ 1 ou 2 cm en dessous de
la surface supérieure du réservoir d’huile.
Changez complètement l’huile une fois par an.
 Assurez-vous que les pièces mobiles sont arrêtées et que la fendeuse à bois est débranchée.
 Assurez-vous qu’il n’y a aucune saleté ni débris dans le réservoir d’huile
 Apportez l’huile de vidange dans un centre de recyclage.
 Après avoir changé l’huile, activez la fendeuse à bois pendant un moment à vide.
Nous recommandons d’utiliser les huiles hydrauliques suivantes ou équivalentes pour le
système de transmission hydraulique de la fendeuse à bois:
SHELL Tellus 22 - MOBIL DTE 11 - ARAL Vitam GF 22 - BP Energol HLP-HM 22

19
CALE D’AIGUISAGE
Cette fendeuse à bois est équipée d’une cale de fente renforcée avec une lame spécialement
traitée. Après une longue période d'utilisation et quand cela est nécessaire, aiguisez la cale à l’aide
d'une lime à dents fines, pour enlever la bourre et les méplats de la cale.
DEPANNAGE
PROBLEME CAUSE PROBABLE SOLUTION SUGGEREE
Le moteur ne démarre pas
Pas d e courant dans la prise Vérifiez le fusible de l’alimentation
Rallonge électrique défectueuse Débranchez, vérifiez et remplacez
Interrupteur ou condensateur
défectueux Faites vérifier par un électricien
Le moteur tourne dans le
mauvais sens Connexion incorrecte
Changez le dispositif d’allumage
dans la prise avec le tournevis.
Faites inverser la polarité par
électricien
La fendeuse à bois ne marche
pas quand le moteur tourne
La valve n’est pas ouverte parce
que les pièces de connexion sont
desserrées.
Vérifiez et éclairez les pièces
Les leviers de commande ou les
pièces de connexions penchent Réparez les parties courbées
Niveau d’huile hydraulique bas Vérifiez et remplissez l’huile
hydraulique
La fendeuse à bois
fonctionne en produisant une
vibration ou un bruit anormal
Niveau d’huile hydraulique bas Vérifiez et remplissez l’huile
hydraulique

20

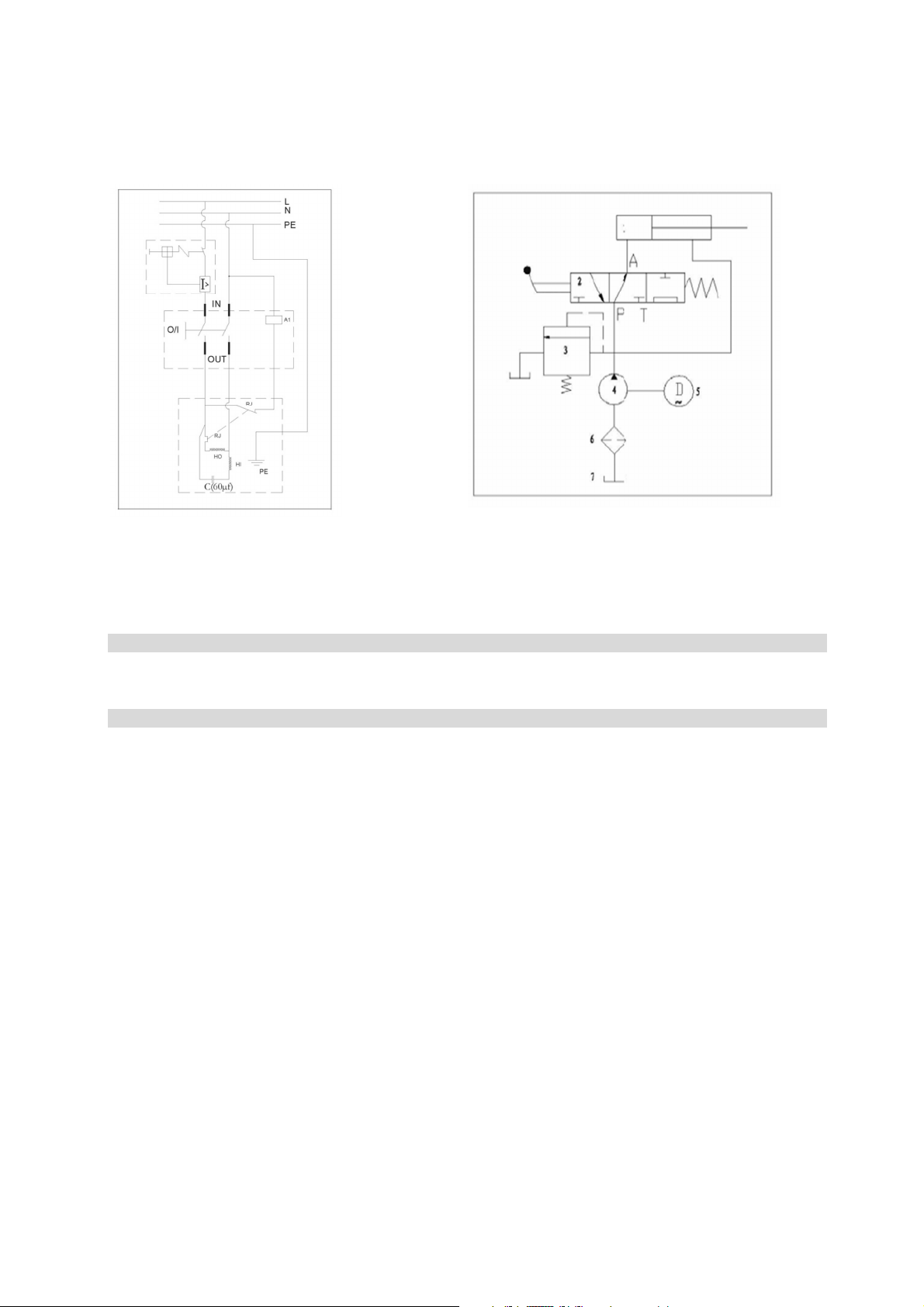

SCHEMA DU CABLAGE SCHEMA DE LA TUYAUTERIE
SERVICE APRÈS-VENTE
_ Un commutateur endommagé doit être remplacé dans nos ateliers du service après-vente.
_ Si le remplacement du câble d’alimentation est nécessaire, cela doit être réalisé par le
fabricant ou son agent pour éviter un danger.
ENTRETIEN
_ Un commutateur endommagé doit être remplacé dans nos ateliers du service après-vente.
ENTREPOSAGE
_ Nettoyez soigneusement toute la machine et ses accessoires.
_ Entreposez-la hors de la portée des enfants, dans une position stable et sûre, dans un lieu sec et
tempéré, évitez les températures trop hautes ou trop basses.
_ Protégez-la du rayonnement direct du soleil. Tenez-la, si possible, dans le noir.
_ Ne l’enfermez pas dans des sacs en plastique car de l’humidité pourrait s'y former.
