Elma Instruments 3036 User manual

Elma 3036/BM111M
Elma 3038/BM112M
Elma 126/BM127M
Dansk/norsk vejledning Side 1 - 14
Svensk bruksanvisning Sida 15 - 22
Deutsche Bedienungsanleitung Seite 23 - 41
English user manual Page 42 - 55

Elma 3036 + 3038 + BM126 side 2
Elma 3036 (BM 111M): El-nr 63 98 910 424
Elma 3038 (BM 112M): El-nr 63 98 910 440
Elma 126 (BM127M): El-nr 63 98 910 479

Elma 3036 + 3038 + BM126 side 3
Sikkerhed...............................................................................................4
Internationale elektriske symboler ..................................................................5
CENELEC direktiv.................................................................................5
Instrument beskrivelse.........................................................................6
Funktioner .............................................................................................7
DC- & AC Spænding og Hz Frekvensmåling...................................................7
ΩModstands- og Gennemgangstest..........................................................8
Diode test......................................................................................................8
Kapacitetstest..............................................................................................9
AC strømmåling...............................................................................................10
Temperatur måling (kun Elma BM 126) .........................................................11
 måling (kun Elma BM 125)........................................................................11
HOLD funktion.............................................................................................12
MAX funktion.............................................................................................12
RELATIV funktion (kun Elma 3036 og Elma 3038) ...................................12
Automatisk område valg.................................................................................12
Autosluk...........................................................................................................12
VEDLIGEHOLDELSE ..........................................................................12
Rengøring og opbevaring...............................................................................12
Udskiftning af batteri.......................................................................................13
Specifikationer....................................................................................13

Elma 3036 + 3038 + BM126 side 4
Sikkerhed
Dette instrument er designet og produceret i sikkerhedsklasse II ifølge international standard
IEC 1010-1 installations kategori III. Manualen indeholder vejledninger og advarsler som skal
overholdes for at sikre arbejdet med instrumentet.
Disse instrumenter er designet og produceret efter sikkerhedsklasse II iht. international
standard IEC61010-2-032(1994), EN61010-2-032(1995), UL3111-2-032(1999):
Kategori II 600 Volt AC og DC.
Kategori III 300 Volt AC og DC.
Udtryk I denne manual
ADVARSEL Bruges hvor det kan være til fare og/eller livsfarligt for brugeren.
FORSIGTIG Bruges hvor det kan skade og/eller ødelægge instrumentet.
ADVARSEL
For at undgå elektrisk stød ved arbejde over 60VDC eller 25VAC, læs sikkerhedsforskrifterne
omhyggeligt, da disse kan være farlige.
For at minimere risikoen for brand eller elektrisk stød, må instrumentet ikke udsættes for regn
eller fugt. Instrumentet er kun beregnet til indendørs brug.
Kontroller testledninger og tilslutninger samt instrumentet for dårlig isolation, blottet metal m.m
før brug af instrumentet. Er der fundet nogle defekter, skal de repareres før brug.
Rør ikke testledningernes metaldele eller kredsløb der testes, så længe der er spænding
tilstede på målekredsen.
FORSIGTIG
Fjern testledningerne fra målepunktet før der skiftes funktion/område på instrumentet.

Elma 3036 + 3038 + BM126 side 5
Internationale elektriske symboler
!Forsigtig! Henviser til forklaring i denne manual
Forsigtig! Risiko for elektrisk stød
Jord
Dobbelt isoleret eller forstærket isolering
Sikring
AC vekselstrøm
DC jævnstrøm
CENELEC direktiv
Dette instrument er i overensstemmelse med CENELEC Lavspændingsdirektiv 73/23/EEC og
EMC direktiv 89/336/EEC

Elma 3036 + 3038 + BM126 side 6

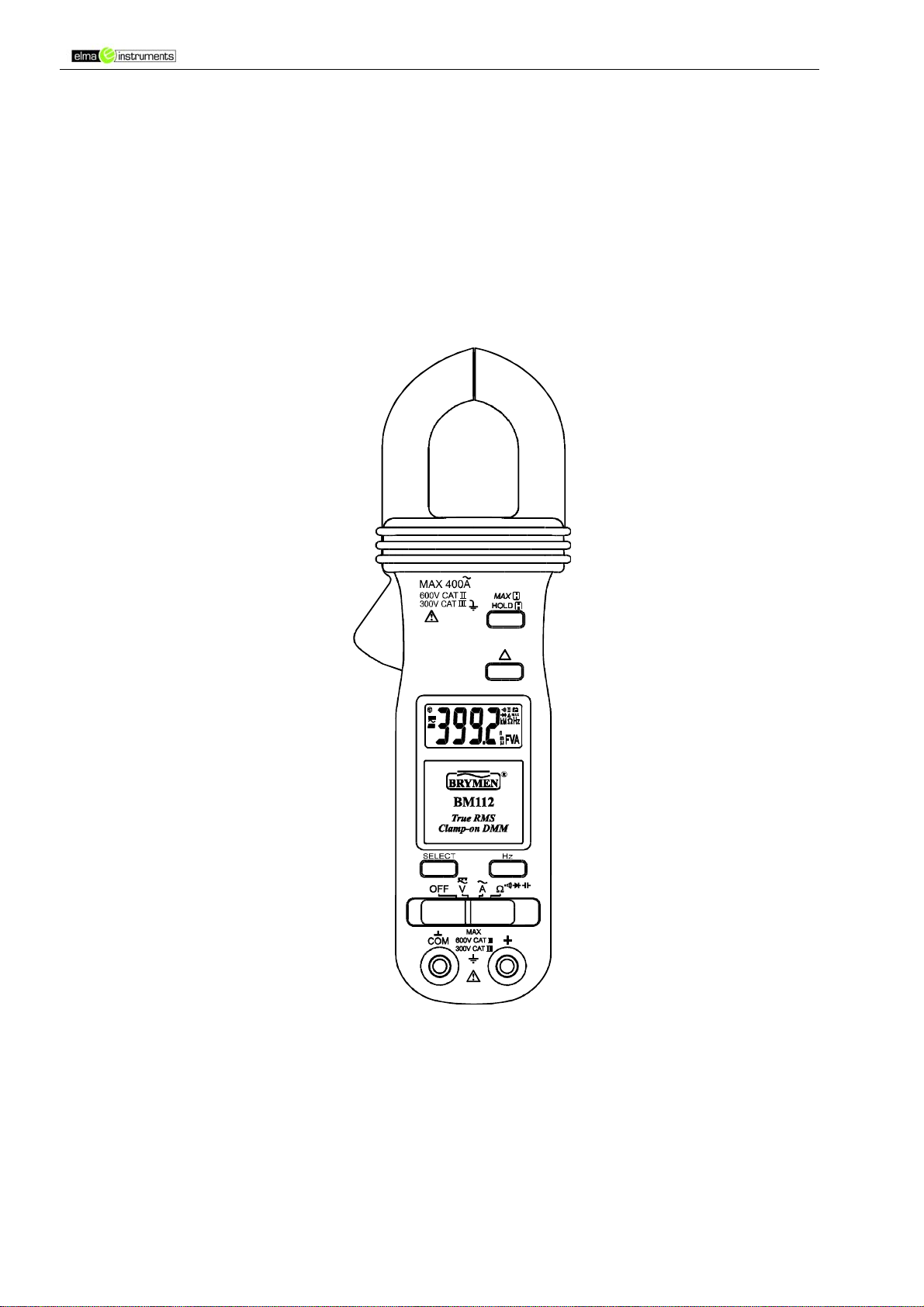

Instrument beskrivelse
Vær opmærksom på at der er forskellige detaljer/funktioner afhængig af modelvalg.
1) Strømtransformer for måling af strøm
Barriere for en sikker afgrænsning
når der måles med instrumentet
Trykknap for specielle funktioner, samt
ON/OFF for ACA måling på modellerne
med dobbelt display.
Trykknap for flere specielle funktioner
+ Indgangsbøsning for alle funktioner
med undtagelse af STRØMMÅLING
– Indgangsbøsning for alle funktioner
med undtagelse af STRØMMÅLING
7) Glideomskifter, samt ON/OFF knap
3-3/4 digit LCD display 4000 counts
9) Greb til at åbne strømtangen
10) Grebindikatorer, som viser, hvor
den bedste strømmåling bør foretages.
11) Grebindikatorer, som viser, hvor
man ikke bør placere sin måling.

Elma 3036 + 3038 + BM126 side 7
Funktioner
DC- & AC Spænding og Hz Frekvensmåling
Tilslut testledningerne i bøsningerne. Glideomskifteren sættes i position V. Tryk på SELECT
knappen
for at vælge AC eller DC måling.
Tryk på Hz knappen for at aktivere frekvensmåling i følgende funktioner:
Elma 3036 & 3038: DCV og ACV via testledningerne; AC A via strømtangen
Elma BM 125: DCV, ACV, DCuA og ACuA via testledningerne; AC A via strømtangen
Elma BM 126: DCV og ACV via testledningerne
Bemærk: DC 400.0mV område har en indgangsimpedans på 1000MΩ, hvilket
betyder, at det er muligt at måle små signaler bl.a. fra diverse adaptere.
Når tilslutningsbøsningerne er “åbne”, er der variable værdier i displayet.
Bemærk: Følsomheden i frekvensmåling variere automatisk alt efter
området på instrumentet.
Laveste område = højst følsomhed

Elma 3036 + 3038 + BM126 side 8
FORSIGTIG
Brug af modstand, gennemgangstest, diode- eller kapacitetstest på en spændingsførende
kreds, vil medføre forkert resultat og kan beskadige instrumentet. I mange tilfælde skal
komponenter demonteres fra målekredsen for at opnå en korrekt måleværdi.
ΩModstands- og Gennemgangstest
Testledningerne tilsluttes terminalerne. Glideomskifteren sættes ud for Ωtegnet. Tryk kort på
SELECT knappen for at vælge gennemgangstest. Et vedvarende bip indikerer at lederen er
brugbar.
Diode test
Testledningerne tilsluttes terminalerne. Glideomskifteren sættes ud for Ωtegnet. Tryk kort på
SELECT knappen 2 gange for at vælge Diode test funktion. Normalt spændingsfald i
lederetningen for en god silicum diode er mellem 0.400V og 0.900V. En højere værdi indikerer
en defekt diode. Ligeledes indikerer 0 (nul) eller OL også en defekt diode. Vend testledningerne
på dioden. Displayet skal vise OL enhver anden visning indikerer at dioden er defekt.

Elma 3036 + 3038 + BM126 side 9
Kapacitetstest
Testledningerne tilsluttes terminalerne. Glideomskifteren sættes ud for Ωtegnet. Tryk kort på
SELECT knappen 3 gange for at vælge kapacitetsfunktion.
Note! Kun for modellerne: 111M & 110M
Kapaciteten i testledningerne kan udlignes med relativ zero funktionen (kun Elma 3036 og
Elma 3038), specielt velegnet ved lav kapacitet (pF)
FORSIGTIG Kondensatorer skal aflades, før der må måles på disse.

Elma 3036 + 3038 + BM126 side 10
AC strømmåling
For at måle strøm med Elma 3036 og Elma 3038 skal glideomskifteren sættes i position A .
For at måle strøm med Elma BM 125 og Elma BM 126, tryk kortvarig på enten OFF eller ON
knappen.
Kæber lukkes omkring den leder, hvori strømmen skal måles. Værdien kan efterfølgende
aflæses i de respektive display.
Med Elma BM 125 og Elma BM 126 kan der samtidig måles spænding eller andre enheder valgt
med glideomskifteren. Værdien aflæses i nederste display.
FORSIGTIG
Kæberne skal kun lukkes omkring én leder for at måle belastningsstrømmen. Kontroller at
kæberne er korrekt lukket, da strømmålingen ellers vil være misvisende. Mere end 1 leder i
kæberne vil resultere i ukorrekt måling. Nærværende strømførende dele, såsom transformere,
motorer m.m. vil influere på målingen. Sørg for at holde kæberne så langt væk fra udstyr som
dette.

Elma 3036 + 3038 + BM126 side 11
Temperatur måling (kun Elma BM 126)
Tilslut medleveret føler i bøsningerne, kontroller at stikket er korrekt polariseret. Sæt
glideomskifteren i °C området. For at skifte til °F trykkes kortvarig på SELECT knappen.
Med temperaturadapter kan alle type-K føler anvendes. Skal bestilles separat (El-nr. 63 98 910
314).
μΑ måling (kun Elma BM 125)
Tilslut prøveledningerne i bøsningerne og sæt glideomskifteren i  området. Instrumentet
starter altid i DC måling. For at skiftet til AC måling trykkes kortvarig på SELECT knappen.
Andre anvendelsesmetoder:
Tangamperemetrene er anvendelige til måling af strøm på forskellige typer af oliefyr.

Elma 3036 + 3038 + BM126 side 12
HOLD funktion
Målte værdier kan fastfryses på displayet, for senere aflæsning, med et tryk på HOLD
knappen.
Elma 3036 og Elma 3038: I alle funktioner.
Elma BM 125 og Elma BM 126: Kun i øverste display (ACA måling)
MAX funktion
I DCV, ACV og AC Amp kan max værdier ned til 30msek fastfryses på displayet. Tryk på MAX
knappen i minimum 1 sekund, for at aktivere eller deaktivere funktionen.
Elma 3036 og Elma 3038: DCV, AVC og ACA måling.
Elma BM 125 og Elma BM 126: Kun i øverste display (AC A måling)
RELATIV funktion (kun Elma 3036 og Elma 3038)
Tryk på knappen for at vælge den relative nul der ønskes ( ). Dette vil blive vist i displayet
med . Relativ nul giver brugeren mulighed for selv at vælge sit nulpunkt. Relativ nul kan
anvendes ved alle målefunktioner.
Automatisk område valg
Instrumentet har automatisk område valg, hvilket betyder, at det altid vælger det mest optimale
område. Det er ikke muligt at vælge område manuelt.
Autosluk
Når instrumentet er tændt, vil det automatisk slukke efter ca. 30 min, hvis omskifter eller
trykknapper ikke er blevet aktiveret i dette tidsrum. For at ”vække” instrumentet igen, tryk på en
af trykknapperne eller skub glideomskifterne i OFF position og tilbage igen. Stil altid omskifteren
i OFF position, når instrumentet ikke anvendes.
Vedligeholdelse
ADVARSEL
For at undgå elektrisk stød, når kabinet åbnes, skal testledninger være frakoblet enhver
elektrisk kreds.
Problemløsning
Hvis instrumentet fejler med hensyn til funktion, kontroller batterier og testledninger – og udskift
om nødvendigt.
Rengøring og opbevaring
Rengøres med en fugtig klud og et mildt rengøringsmiddel.
Hvis instrumentet ikke anvendes i en periode på 60 dage eller mere, skal batterierne fjernes fra
instrumentet.

Elma 3036 + 3038 + BM126 side 13
Udskiftning af batteri
Når batterisymbolet vises i displayet, skal batterier skiftes så hurtigt som muligt.
1. Sluk for instrumentet og afmonter
alle prøveledninger
2. Skru de to skruer på bagsiden ud
3. Løft bunden fra instrumentet og
udskift de to batterier af typen
IEC/JIS LR44, GPA76 eller V13GA
1. Skru bagsiden på igen
Specifikationer
Se venligst i det engelske afsnit

Elma 3036 + 3038 + BM126 side 14
BRUKSANVISNING
Elma 3036 (BM111M)
Elma 3038 (BM112M)
Elma BM126 (BM127M)

Elma 3036 + 3038 + BM126 side 15
Innehållsförteckning
Säkerhet...................................................................................................................15
Internationella elektriska symboler....................................................................16
CENELEC direktiv................................................................................................16
Instrumentbeskrivning ...........................................................................................17
Funktioner ...............................................................................................................18
Spänningsmätning (AC/DC) och Frekvensmätning (Hz)..................................18
ΩMotstånd- och kontinuitetstest ................................................................19
Diodtest..........................................................................................................19
Kapacitanstest ..............................................................................................19
AC Strömmätning................................................................................................20
Övriga funktioner.................................................................................................20
Automatiskt områdesval .................................................................................20
Underhåll .................................................................................................................21
4.1. Rengöring och förvaring..........................................................................21
4.2. Batteribyte.................................................................................................21
Säkerhet
Dessa instrument är designade och producerade efter säkerhetsklass II, internationell standard:
IEC61010-2-032(1994)
EN61010-2-032(1995)
UL3111-2-032(1999):
Kategori II 600 Volt AC och DC.
Kategori III 300 Volt AC och DC.
IEC61010 Kategori II
För utrustning som förses från en fast installation, som t.ex. hushållsapparater, kontorsmaskiner
eller laboratorieutrustning m.m.
IEC61010 Kategori III
För utrustning i fasta installationer, som t.ex. brytare, kontakter och industriutrustning som är
fast anslutna i den fasta installationen m.m.
Uttryck i denna manual

Elma 3036 + 3038 + BM126 side 16
VARNING!
Används där det kan vara fara och/eller vara livsfara för användaren.
OBSERVERA!
Används där det kan skada och/eller ödelägga instrumentet.
VARNING!
För att undgå en elektrisk chock, läs då säkerhetsanvisningarna noggrant när det skall arbetas
med spänningar på över 60 V DC eller 25 V AC då dessa kan vara farliga. För att minimera
risken för brand eller en elektrisk stöt skall instrumentet inte utsättas för regn eller fukt.
Instrumentet är bara tänkt till inomhusbruk. Kontrollera testledningar, anslutningar och
instrumentet efter dålig isolation, blottad metall m.m. före instrumentet tas i bruk. Rör inte vid
testsladdarnas metalldelar eller kretsen som testas, så länge som det finns spänning på
kretsen.
OBSERVERA!
Ta bort testledningarna från kretsen innan funktions-/områdesväljaren vrids.
Internationella elektriska symboler
!Observera! Hänvisar till förklaring i denna bruksanvisning.
Observera! Risk för elektrisk stöt.
Jord
Dubbelt isolerat eller förstärkt isolering
Säkring
AC växelström
DC likström
1.2. CENELEC direktiv
Detta instrument är i överensstämmelse med CENELEC lågspänningsdirektiv 73/23/EEC och
EMC direktiv 89/336/EEC.

Elma 3036 + 3038 + BM126 side 17
Instrumentbeskrivning
1. Strömtransformator för
uppsamling av det magnetiska
strömfältet.
2. Barriär för en säker avgränsning
när det görs mätningar med
instrumentet.
3. Tryckknapp för speciella
funktioner.
4. Tryckknapp för fler speciella
funktioner.
5. + anslutning för alla funktioner
med undantaget strömmätning.
6. Anslutning för alla funktioner
med undantaget strömmätning.
7. Funktionsväljare, samt
ON/OFFknapp.
8. 3-3/4 siffror LCD display 4000
siffror.
9. Knapp för att öppna tången.
10.Indikeringar i tången för bästa mätnoggrannhet
11.Indikeringar i tången där mätning ej bör göras

Elma 3036 + 3038 + BM126 side 18
Funktioner
Spänningsmätning (AC/DC) och Frekvensmätning (Hz)
Anslut testledningarna till instrumentet. Funktionsväljaren sätts i V-position. Tryck på SELECT
knappen för att välja mellan AC och DC.
Tryck på Hz knappen för att aktivera frekvensmätning i följande funktioner, DC V och AC V via
testledningarna och AC A via strömtången.
Notera:
DC 400.0mV har en ingångsimpedans på 100MΩ, vilket gör det möjligt att mäta mycket små
signaler från exempelvis adaptrar. När anslutningarna är ”öppna” är det varierande värden i
displayen.
Notera:
Frekvensens (HZ) noggrannhet varierar beroende på vilken funktion som används.

Elma 3036 + 3038 + BM126 side 19
OBSERVERA!
Mätning av motstånd, kontinuitet, diod eller kapacitanstest på spänningsförande krets kan
medföra felaktigt resultat och kan skada instrumentet. I många fall skall komponenter
demonteras för att uppnå ett korrekt mätvärde.
ΩMotstånd- och kontinuitetstest
Testledningarna ansluts till terminalerna på instrumentet. Funktionsväljaren sätts framför Ω-
tecknet. Tryck på SELECT knappen för att välja kontinuitetstest.
Diodtest
Testledningarna ansluts till terminalerna på instrumentet. Funktionsväljaren sätts framför Ω-
tecknet. Tryck på SELECT knappen två gånger för att komma till diodtestfunktionen.
Normalt spänningsfall i ledarriktningen för en silikondiod är mellan 0.400V och 0.900V. Ett
högre värde indikerar en defekt diod. Likaså indikerar 0 eller ”OL” en defekt diod. Vänd
testledningarna på dioden. Displayen skall visa ”OL”, annan visning indikerar en felaktig diod.
Kapacitanstest
Testledningarna ansluts till terminalerna på instrumentet. Funktionsväljaren sätts framför Ω-
tecknet. Tryck på SELECT knappen tre gånger för att komma till kapacitanstest.
Kapacitansen i ledningarna kan bortses med relativ zero funktionen.
OBSERVERA!Kondensatorer skall urladdas före det att en mätning görs.

Elma 3036 + 3038 + BM126 side 20
AC Strömmätning
Funktionsväljaren sätts på A.
Tången sätts runt den ledaren
i vilken ström skall mätas. Resultat
kan avläsas i displayen.
OBSERVERA!
Tången skall endast sättas runt den
ledare där belastningsströmmen skall
mätas. Tången skall vara helt stängd
för att resultatet skall bli korrekt.
Övriga funktioner
HOLD Funktion
Alla uppmätta värden kan frysas i
displayen, för senare
avläsning genom ett tryck på HOLD
knappen.
MAX Funktion
I DCV, ACV och ACA kan maxvärden ner till 30ms, frysas
i displayen. Tryck på MAX FUNKTION i en sekund för
att aktivera eller inaktivera funktionen.
RELATIV Funktion
Tryck på knappen för att välja den relativa noll som önskas ( ). Detta kommer att bli visat i
displayen med . Relativ noll ger användaren möjlighet att själv välja sin nollpunkt. Relativ noll
kan användas till alla mätfunktioner.
Automatiskt områdesval
Instrumentet har automatiskt områdesval, vilket betyder att instrumentet alltid väljer optimalt
mätområde. Mätområde kan inte väljas manuellt.
Automatisk avstängning
När instrumentet är påslaget kommer det att automatiskt stängas av efter 30 minuter, om det
inte sker några knapptryckningar under denna tidsperiod. För att aktivera instrumentet igen,
tryck på någon av knapparna eller vrid funktionsväljaren till OFF position och tillbaka igen. Ställ
alltid funktionsväljaren i OFF position när instrumentet inte används.
