ELMEKO PK 75 User manual

PK 75
PELTIER-KÜHLGERÄT
THERMOELECTRIC COOLER
Montage- und Betriebsanleitung
Installation and Operating Manual

2
*Abbildung auf der Titelseite zeigt Peltier-Kühlgerät mit und ohne Aufbaugehäuse
Illustration on the title page shows Thermoelectric cooler with and without additional housing

3
INHALTSVERZEICHNIS TABLE OF CONTENTS
Anwendung .................................................................................................................................................................................................4
Technische Daten...................................................................................................................................................................................... 4
Beschreibung .............................................................................................................................................................................................. 5
Leistungsdiagram...................................................................................................................................................................................... 5
Lieferumfang............................................................................................................................................................................................... 6
Zubehör......................................................................................................................................................................................................... 6
Montage........................................................................................................................................................................................................ 6
Abmessungen ohne Aufbaugehäuse ................................................................................................................................................ 7
Montageausschnitt ohne Aufbaugehäuse ...................................................................................................................................... 7
Abmessungen mit Aufbaugehäuse.................................................................................................................................................... 8
Montageausschnitt mit Aufbaugehäuse.......................................................................................................................................... 8
Montageablauf ohne Aufbaugehäuse .............................................................................................................................................. 9
Montageablauf mit Aufbaugehäuse................................................................................................................................................10
Elektrischer Anschluss ...........................................................................................................................................................................11
Schaltbild Standard ................................................................................................................................................................................11
Schaltbild sechspolig.............................................................................................................................................................................11
Anschlussbeispiel Kühlen mit TES 60..............................................................................................................................................12
Anschlussbeispiel Heizen und Kühlen mit TRP 205 ..................................................................................................................12
Sicherheitshinweise ................................................................................................................................................................................13
Wartung und Pflege...............................................................................................................................................................................13
Garantieerklärung ...................................................................................................................................................................................14
Application...................................................................................................................................................................................................4
Technical Data ............................................................................................................................................................................................ 4
Discription.................................................................................................................................................................................................... 5
Performance curve.................................................................................................................................................................................... 5
Delivery contents....................................................................................................................................................................................... 6
Accessories .................................................................................................................................................................................................. 6
Installation ................................................................................................................................................................................................... 6
Dimensions without additional housing.......................................................................................................................................... 7
Mounting cutout without additional housing ............................................................................................................................... 7
Dimensions with additional housing ................................................................................................................................................ 8
Mounting cutout with additional housing ...................................................................................................................................... 8
Assembly procedure without additional housing........................................................................................................................ 9
Assembly procedure with additional housing.............................................................................................................................10
Electric installation..................................................................................................................................................................................11
Wiring diagram standard.....................................................................................................................................................................11
Wiring diagram six pole .......................................................................................................................................................................11
Connection example cooling with TES 60.....................................................................................................................................12
Connection example heating and cooling with TRP 205........................................................................................................12
Safety instructions ..................................................................................................................................................................................13
Care and maintenance ..........................................................................................................................................................................13
Guarantee bond.......................................................................................................................................................................................14

4
ANWENDUNG APPLICATION
Die Peltier-Kühlgeräte wurden zur Klimatisierung von Schaltschränken und Wandgehäusen, sowie für Displays
und Großanzeigen entwickelt. Sie zeichnen sich aus durch ihre schnelle und flexible Montage, Zuverlässigkeit,
geringen Wartungsaufwand und ihrer optimalen ästhetischen Integration. Sie sind erhältlich mit einer
Kühlleistung von bis zu 280 Watt. Durch das Edelstahlgehäuse und den vergossenen Lüfter auf der Außenseite
wird ein Outdooreinsatz auch in rauer Umgebung ermöglicht. Die Kühlgeräte erreichen die Schutzart IP67.
Weitere Vorteile sind die Eignung für mobilen Betrieb und die Möglichkeit, die Geräte in jeder Lage zu
montieren, da diese ohne Kältemittel und Vibrationsfrei arbeiten. Der hohe Wirkungsgrad trägt zusätzlich zur
Umweltfreundlichkeit bei. Mit dem passenden Regler ist Kühl- und Heizbetrieb möglich.
The Peltier coolers are developed for cooling of small enclosures and electronic cases, as well as industrial PC
and large displays. They are characterized by their quick and flexible assembly, reliability, low-maintenance and
their optimal aesthetic design. They can be supplied with cooling capacities of up to 280 watts. The stainless-
steel housings and the sealed fan on the outside allows outdoor use even in harsh environments. The coolers
reach degree of protection up to IP67. Further advantages are the suitability for mobile use and the possibility to
install the thermoelectric coolers in every position, because they work without liquid refrigerants and without
vibrations. The high efficiency contributes additionally to the eco-friendliness. With the matching controller
cooling and heating is possible.
TECHNISCHE DATEN TECHNICAL DATA
Bezeichnung Type
PK 75
PK 75 HK
PK 75 HK + AG
Artikelnummer Part number
40 P75 570
40 P75 57H
40 P75 57HAG
Betriebsspannung
Operating voltage
24 V DC
Use NEC Class 2 power supply
24 V DC
Use NEC Class 2 power supply
24 V DC
Use NEC Class 2 power supply
Eingangs-Spannungsbereich
Input voltage range
18 - 28 V DC
18 - 28 V DC
18 - 28 V DC
Stromaufnahme
Amperage
3,6 A
3,6 A
3,6 A
Anlaufstrom
Starting current
5,5 A
5,5 A
5,5 A
Vorsicherung
Fuse
6 A (T)
6 A (T)
6 A (T)
Kühlleistung bei ∆t= 0 Kelvin
Cooling capacity at ∆t= 0 Kelvin
75 W
75 W
75 W
Heizleistung
Heathing capacity
-
100 W
100 W
Nennleistung
Nominal power
87 W
87 W
87 W
Schalldruck
Sound presure
65 dB(A) @1m
65 dB(A) @1m
65 dB(A) @1m
Luftvolumenstrom
Air volume flow
70 m³/h
70 m³/h
70 m³/h
Schutzart
Degree of protection
IP67
IP67
IP65
Lebensdauer
Service life
60.000 h
60.000 h
60.000 h
Gewicht
Weight
5500 gr.
5500 gr.
7000 gr.
Einsatztemperatur
Operating temperature
-20 °C … +70 °C
-20 °C … +70 °C
-20 °C … +70 °C
Zulassungen
Approval
UL, CE
UL, CE
UL, CE

5
BESCHREIBUNG DISCRIPTION
Bezeichnung Type
Beschreibung Description
PK 75
Peltier-Kühlgerät Standard (Anschlussklemme vierpolig)
Standard Thermoelectric cooler (terminal four pole)
PK 75 HK
Peltier-Kühlgerät, Heizen und Kühlen (Anschlussklemme sechspolig)
Thermoelectric cooler, heating and cooling (terminal six pole)
PK 75 HK + AG
Peltier-Kühlgerät, Heizen und Kühlen, mit Aufbaugehäuse (Anschlussklemme sechspolig)
Thermoelectric cooler, heating and cooling with additional housing (terminal six pole)
EIGENSCHAFTEN FEATURES

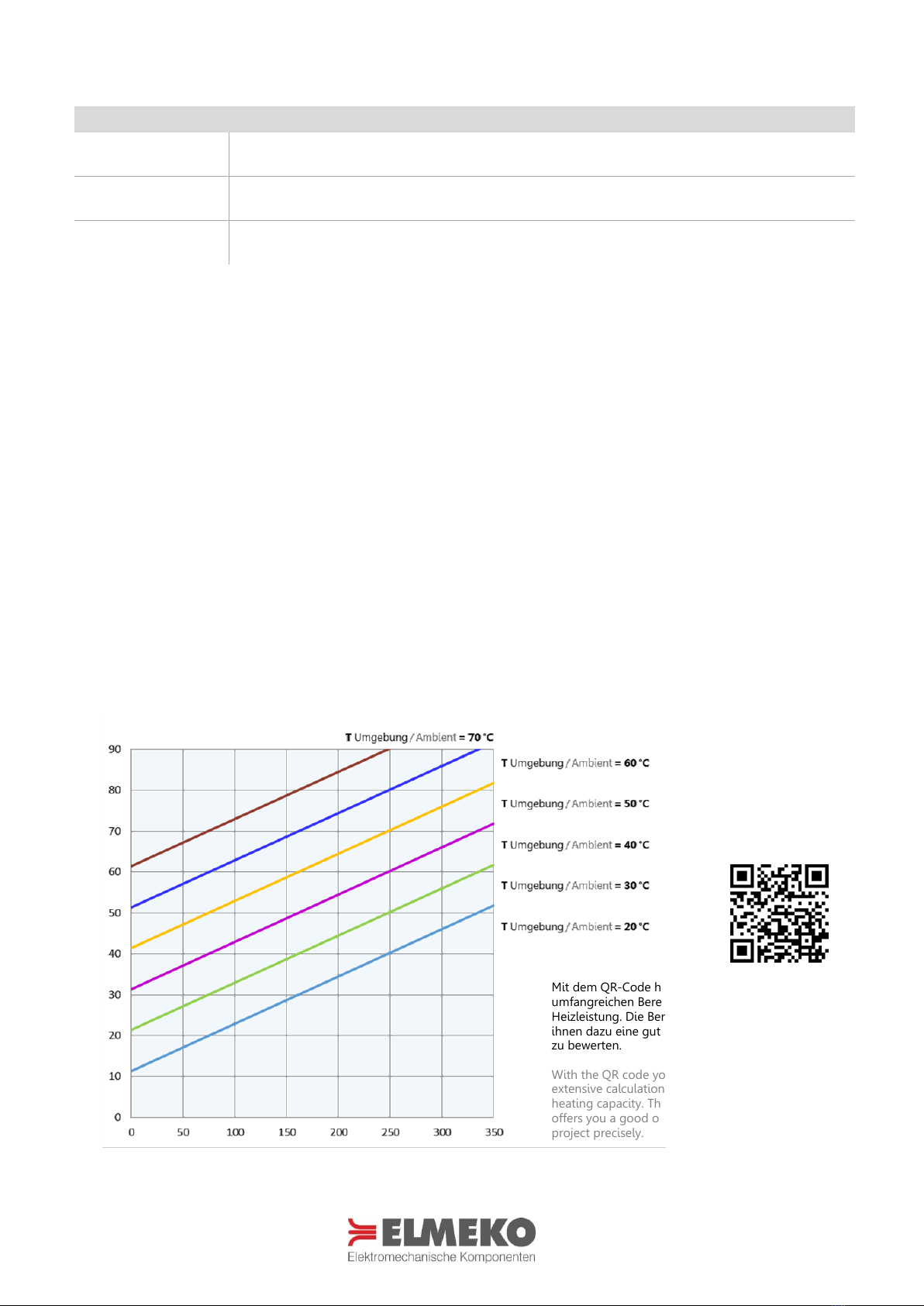

LEISTUNGSDIAGRAM PERFORMANCE CURVE
-Thermoelektrische Kühlung ohne Kältemittel
-Einbau in jeder Lage möglich
-Robust gegen widrige
Umgebungsbedingungen
-Hohe Schutzart und robustes Edelstahl-Design
-Platzsparend
-Perfekt für die mobilen Anwendungen geeignet
-Als Option ist Kühlen und Heizen möglich
-Thermoelectric cooling without liquid refrigerant
-Installation possible in any position
-Resistant to adverse environment conditions
-High degree of protection and robust stainless-
steel design
-Compact, small dimensions
-Perfect for mobile applications
-Optional cooling and heating is possible
Mit dem QR-Code haben Sie direkten Zugang zur
umfangreichen Berechnung der benötigten Kühl- und
Heizleistung. Die Berechnungssoftware DELTA T bietet
ihnen dazu eine gute Möglichkeit, Ihr Projekt genau
zu bewerten.
With the QR code you have direct access to the
extensive calculation of the required cooling and
heating capacity. The calculation software DELTA T
offers you a good opportunity to evaluate your
project precisely.
Abführbare Verlustleistung / Heat dissipation capacity [W]
Innentemperatur / Inside temperature [°C]

6
LIEFERUMFANG DELIVERY CONTENTS
ZUBEHÖR ACCESSORIES
Bezeichnung
Type
Beschreibung Description
Artikelnummer Part number
Emparro 5
Netzteil Emparro 5
Power supply Emparro 5
42 05A 500
TES 60
Thermostat TES60
Thermostat TES60
15 TES 060
TRP 205
Thermostat TRP 205, Heizen + Kühlen
Thermostat TRP 205, heating + cooling
45 TRP 205
TRP 260
Temperatursteuerung TRP 260
Temperature control TRP 260
45 TRP 260
KRP 200
Kondensatrinne für Peltier-Kühlgerät
Condensate through for thermoelectric coolers
49 KRP 200
KRP 300
Kondensatrinne für Peltier-Kühlgerät
Condensate through for thermoelectric coolers
49 KRP 300
AVDR4SS4
Kondensatablaufstutzen Edelstahl
Condensate vent drain stainless steel
AVDR4SS4
AVDR4NM
Kondensatablaufstutzen Kunststoff
Condensate vent drain plastic
AVDR4NM
MONTAGE INSTALLATION
Für die Montage ist ein Ausschnitt in Türe, Seitenwand, Rückwand oder Dach des Gehäuses erforderlich. Der
Montageausschnitt muss der Montageposition entsprechend sein. Die Montageposition ist so zu wählen, dass
der Luftstrom des Peltier-Kühlgeräts die Temperierung der Komponenten unterstützt. Direktes Anströmen von
temperaturempfindlichen Einbauten mit Kalt- oder Warmluft ist zu vermeiden. Die Lufteintritts- und
Luftaustrittsöffnungen sind freizuhalten. Nur so kann sichergestellt werden, dass die maximale Kühlleistung zur
Verfügung steht. Kühlgeräte können mit und ohne Aufbaugehäuse montiert werden. Für welche
Montagemöglichkeit Sie sich entscheiden, hängt letztlich vom Platzbedarf innerhalb und außerhalb des
Schaltschranks ab und hat keinen Einfluss auf die Kühlleistung.
For installation a cutout is necessary which can be done in door, side, rear or roof of the enclosure. The
mounting cutout must be according to the mounting position. The mounting position should be selected so that
the air flow of the thermoelectric coolers supports the temperature control of the components. Direct oncoming
of temperature-sensitive installations with cold or hot air is to be avoided. The air inlet and air outlet openings
are to be kept unhindered. Only in this way can it be ensured that the maximum cooling power is available.
Thermoelectric coolers can be mounted with or without additional housing. Which mounting option you choose
depends ultimately on the space required inside and outside of the enclosure and has no influence on the
cooling capacity.
-Peltier-Kühlgerät
-Befestigungsschrauben
-Betriebsanleitung
-Thermoelectric cooler
-Fastening screws
-Instruction manual

7

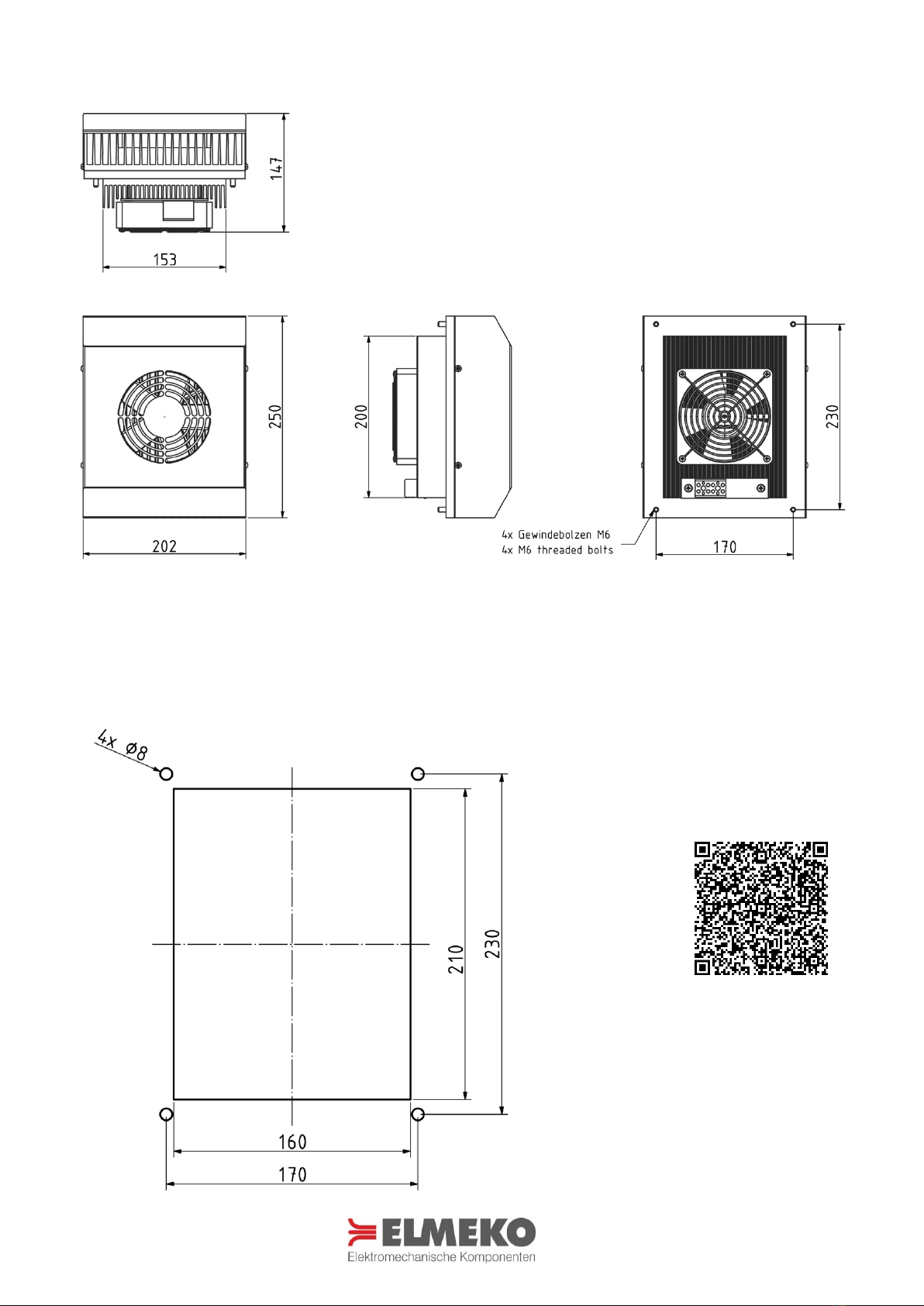

ABMESSUNGEN OHNE AUFBAUGEHÄUSE DIMENSIONS WITHOUT ADDITIONAL HOUSING
MONTAGEAUSSCHNITT OHNE AUFBAUGEHÄUSE
MOUNTING CUTOUT WITHOUT ADDITIONAL HOUSING
Alle Maße in mm All dimensions in mm
Mit dem QR-Code haben Sie direkten Zugang zur
Homepage www.elmeko.de wo der
Montageausschnitt als PDF oder DXF Datei
heruntergeladen werden kann
With the QR code you have direct access to the
homepage www.elmeko.de where the mounting
cut-out can be downloaded as PDF or DXF file

8
ABMESSUNGEN MIT AUFBAUGEHÄUSE DIMENSIONS WITH ADDITIONAL HOUSING
MONTAGEAUSSCHNITT MIT AUFBAUGEHÄUSE
MOUNTING CUTOUT WITH ADDITIONAL HOUSING
Alle Maße in mm All dimensions in mm
Mit dem QR-Code haben Sie direkten Zugang zur
Homepage www.elmeko.de wo der
Montageausschnitt als PDF oder DXF Datei
heruntergeladen werden kann
With the QR code you have direct access to the
homepage www.elmeko.de where the mounting
cut-out can be downloaded as PDF or DXF file

9
MONTAGEABLAUF OHNE AUFBAUGEHÄUSE
ASSEMBLY PROCEDURE WITHOUT ADDITIONAL HOUSING
Montageausschnitt und Bohrungen
nach Zeichnung anfertigen
Make mounting cutout and drill
holes according to drawing
Die Schutzfolie der Dichtung entfernen und das Kühlgerät in den
Ausschnitt einsetzen, so dass der Kühlkörper mit Lüfter,
Anschlussklemme und Gewindebolzen in den Schaltschrank hineinragen
Remove the protective film of the sealing and put the cooler into the
cutout so that the heatsink, fans, terminals and the threaded bolts
protrude into the enclosure.
Ansicht von innen: das Kühlgerät mit
vier selbstsichernden Muttern M6 mit
Unterlegscheiben befestigen (7 Nm)
View from inside: fasten the cooler
with four self-locking nuts M6 with
washers (7 Nm)
Bei hoher Luftfeuchtigkeit und niedrigen Temperaturen im
Schrankinneren kann sich Kondensatwasser bilden. Abhängig von der
Einbauposition sollte die Kondensatbildung kontrolliert abgeleitet
werden (siehe Kondensatrinne aus dem Zubehör)
At high levels of humidity and low temperatures inside the closure,
condensation water can form. Depending on the installation position,
condensate formation must be drained off in a controlled manner (see
condensate through for accessories)
PK 75 vertikal + KRP 200
PK 75 vertical + KRP 200
PK 75 horizontal + KRP 300
PK 75 horizontal + KRP 300

10
MONTAGEABLAUF MIT AUFBAUGEHÄUSE
ASSEMBLY PROCEDURE WITH ADDITIONAL HOUSING
Montageausschnitt und Bohrungen
nach Zeichnung anfertigen
Make mounting cutout and drill
holes according to drawing
Das Kühlgerät auf den Ausschnitt setzen
Place the cooler on the cutout
Ansicht von innen: das Kühlgerät mit
vier Linsenkopfschrauben M5x16 mit
Unterlegscheibe befestigen (5 Nm)
View from inside: fasten the cooler
with four head screws M5x16 with
washers (5 Nm)
Optimale Kühlung: Die warme Luft wird im Schaltschrank abgesaugt,
im Kühlgerät abgekühlt und dann mit hoher Geschwindigkeit wieder
in den Schrank geleitet. Auf diese Weise wird eine optimale und
gleichmäßige Kühlung im gesamten Schaltschrank erreicht.
Ideal enclosure cooling: Internal enclosure air is sucked up, cooled
inside the cooling unit and blown back with a high speed into the
enclosure. This ensures optimum cooling of the whole panel.
