emmeti HE2V Series Guide

HE2V
ITIT Manuale installazione ed uso
GBGB Installation and use manual
FRFR Manuel d’installation et d’utilisation
DEDE Anweisungen für montage und instandsetzung

2
ED.
03
INDEX
DEDE
página 19
Wir danken Ihnen für das Vertrauen, das Sie unserem Unternehmen durch den Kauf eines Solar
Boiler
Bitte lesen Sie das vorliegende Handbuch vor der ersten Inbetriebnahme des Gerätes aufmerksam
durch und bewahren Sie dieses in dessen unmittelbarer Nähe auf Solar Boiler.
Die in dieser Veröffentlic hung enthaltenen Daten können aus technischen und/oder kommerziellen
Anforderungen ohne Voranzeige in jedem beliebigen Momemt abgeändert werden.
Wichtig!
Die Handbücher an einen trockenem Ort aufbewahren, damit sie mindestens weitere 10
Jahre für eventuelle Informationen vorhanden sind.
FRFR
page 27
Nous vous remercions de la confiance que vous nous avez accordée en acquérant le Bouilleur
Solaire.
Nous vous invitons à lire attentivement ce manuel dans lequel figurent toutes les caractéri-
stiques techniques et toutes les informations nécessaires pour le bon fonctionnement du
Bouilleur Solaire.
Les données contenues dans le manuel peuvent faire l’objet de modifications jugées nécessai-
res en vue de l’amélioration du produit.
Attention !
Veiller à conserver les manuels à l’abri de l’humidité pour prévenir leur détérioration et de telle
sorte qu’ils puissent être consultés à tout momen
ITIT
pagina 3
Vi ringraziamo per la fiducia concessaci nell’acquisto del Bollitore Solare.
Vi invitiamo a leggere attentamente questo manuale dove sono riportate le caratteristiche
tecniche e tutte le informazioni utili per ottenere un corretto funzionamento del Bollitore Solare.
I dati possono subire modifiche ritenute necessarie per il miglioramento del prodotto.
Attenzione!
Conservare i manuali in luogo asciutto per evitare il deterioramento, per eventuali riferimenti
futuri.
GBGB
page 11
Thank you for your choice of Solar Tanks.
Carefully read this manual which contains the specifications and all useful information for
correct operation of Solar Tanks.
Further improvements on product, may introduce, without prior notice, changes of contents
herein.
Warning!
Keep these manuals in a dry place avoiding in this way to spoil them.
1 Descrizione Bollitore ................... 4
2 Istruzioni di installazione............. 8
3 Esempi di collegamento ............... 9
1 Description Tanks ...................... 12
2 Installation Istructions ............... 16
3 Example of connection................ 17
1 Beschreibung Speicher ............... 20
2 Aufstellungsanweisungen .......... 24
3 Beispiel von Verbindung............. 25
1 Description Bouilleur .................. 28
2 Instructions pour l’installation ... 32
3 Exemple de connexion ............... 33
Installazione serpentini rimovibili
Removable exchanger installation
Abnehmbare warmetauscher
Montage serpentin extractible ...... 35
ITIT
GBGB
DEDE
FRFR
FRFR
ITIT
GBGB
DEDE
1. DESCRIZIONE BOLLITORE

3
1. DESCRIZIONE DEI COMPONENTI ITIT 1. DESCRIZIONE BOLLITORE ITIT
Bollitore HE2V 200 ÷ 500
Bollitore HE2V 750 ÷ 2000
C
N
M
HI
G
FEDO
Q
R
A
C
N
M
L
I
H
F
E
D
G
R
O
A
V
S
U
T
P
B
T
B
P
U
C
N
M
HI
G
FEDO
Q
R
A
C
N
M
L
I
H
F
E
D
G
R
O
A
V
S
U
T
P
B
T
B
P
U
50 mm
100 mm
50 mm
100 mm

4
ITITITIT
Dati tecnici
- Pressione massima di esercizio:
6 bar serpentino,
10 bar sanitario (8 bar per bollitori da 1500 e 2000)
- Temperatura massima di esercizio continuo accumulo:
95 °C
- Pressione di prova:
15 bar (12 bar per bollitori da 1500 e 2000)
- Smaltatura inorganica (vetrificazione)
- Isolamento:
in poliuretano espanso rigido spessore 50 mm per modelli 200, 300 e 500
in poliestere flessibile spessore 100 mm per modelli 750, 1000, 1500 e 2000
- Rivestimento isolamento in SKY in PVC colore grigio
- Conforme art. 4 comma 3 direttiva PED 2014/68/UE
- Conforme DIN 4753.3 e UNI 10025
Modello 200 ÷ 500 750 ÷ 1000 1500 ÷ 2000 u.m. 200 300 500 750 1000 1500 2000
Capacità totale (Volume Utile) I196 273 475 738 930 1390 1950
Ø senza isolamento Amm 500 500 650 790 790 1000 1100
Ø con isolamento Bmm 600 600 750 990 990 1200 1300
Altezza C mm 1215 1615 1690 1810 2140 2120 2405
Altezza con isolamento mm 1215 1615 1690 1875 2205 2185 2470
Ingresso acqua fredda 1” 1”1/4 1”1/2 Dmm 220 220 265 240 240 280 250
Uscita serpentino inferiore 1” 1”1/4 1”1/4 Emm 290 290 345 365 380 415 400
Termometro - sonda 1/2” 1/2” 1/2” Fmm 375 375 440 565 600 525 662
Ingresso serpentino inferiore 1” 1”1/4 1”1/4 Gmm 750 890 880 905 1120 1125 1205
Ricircolo 1/2” 1” 1” Hmm 905 1165 1170 995 1235 1225 1315
Uscita serpentino superiore 1” 1”1/4 1”1/4 Imm 835 1005 1015 1085 1345 1325 1425
Termometro - sonda 1/2” 1/2” 1/2” Lmm – – – 1235 1495 1420 1487
Ingresso serpentino superiore 1” 1”1/4 1”1/4 Mmm 975 1320 1330 1400 1660 1730 1870
Uscita acqua calda 1” 1”1/4 1”1/2 Nmm 1070 1390 1415 1500 1830 1890 1990
Flangia DN 180 DN 180 DN 290 Omm 320 320 365 470 470 515 550
Resistenza elettrica 1”1/2 1”1/2 1”1/2 Pmm 810 955 960 980 1220 1230 1340
Termometro - sonda 1/2” 1/2” 1/2” Qmm 885 1045 1060 – – – –
Termometro - sonda 1/2” 1/2” 1/2” Rmm 1000 1390 1425 1500 1830 1775 2000
Uscita acqua calda 1”1/4 – – SIn alto
Anodo 1”1/4 1”1/2 1”1/2 TIn alto
Anodo – 1”1/2 1”1/2 U mm – – – 470 470 515 550
Interasse Flangia - Anodo – – – Vmm – – – 200 200 230 230
Superficie serpentino inferiore m20,7 1,2 1,8 2,0 2,4 3,4 4,6
Superficie serpentino superiore m20,5 0,8 0,9 1,2 1,2 1,8 2,8
Contenuto serpentino inferiore I 5,6 7,9 11,4 12,6 15,1 19,4 28,1
Contenuto serpentino superiore I 2,6 4,1 5,6 7,0 7,0 10,4 16,9
Peso a vuoto kg 95 130 170 220 265 365 480
1. DESCRIZIONE BOLLITORE

5
1. DESCRIZIONE DEI COMPONENTI ITIT 1. DESCRIZIONE BOLLITORE
Perdite di carico serpentini
0,15
0,20
0,25
0,30
0,35
0,40
0,00
0,05
0,10
0,45
HE2V 200 SUP
HE2V 300 INF
HE2V 500 SUP
HE2V 200 INF
HE2V 500 INF
HE2V 300 SUP
0 500 1000 1500 2000 2500 3000 3500 4000 4500
Q (ℓ/h)
80 °C
0,30
0,40
0,50
0,60
0,00
0,10
0,20
HE2V 750 INF
HE2V 750 SUP
HE2V 1000 SUP
HE2V 1000 INF
0 500 1000 1500 2000 2500 3000 3500 4000 4500
Q (ℓ/h)
80 °C
0,60
0,80
1,00
1,20
0,00
0,20
0,40
1,40
HE2V 1500 INF
HE2V 1500 SUP
HE2V 2000 INF
HE2V 2000 SUP
0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000
Q (ℓ/h)
80 °C

6
ITIT
600
400
800
1000
1200
0
200
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 500
Serpentino inferiore
500
400
600
700
800
900
1.000
1.100
1.200
0
100
200
300
Q (ℓ/h)
01000200030004000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 750
Serpentino inferiore
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
300
300
400
500
600
0
100
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 500
Serpentino superiore
300
400
500
600
700
800
0
100
200
Q (ℓ/h)
01000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 750
Serpentino superiore
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
150
200
250
300
350
0
50
100
HE2V 200
ti = 90 °C
ti = 70 °C
ti = 50 °C
Serpentino superiore
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
200
250
300
350
400
450
500
550
0
50
100
150
HE2V 300
ti = 90 °C
ti = 70 °C
ti = 50 °C
Serpentino superiore
200
250
300
350
400
450
500
0
50
100
150
Q (ℓ/h)
01000200030004000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 200
Serpentino inferiore
300
400
500
600
700
800
0
100
200
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 300
Serpentino inferiore
Lo scambio termico dei serpentini fissi
La resa termica di un serpentino, cioè la potenza (W) che questo fornisce all’acqua dell’accumulo, si determina per mezzo dei diagrammi della resa spe-
cifica KS (W/°C) di seguito riportati:
1. DESCRIZIONE BOLLITORE

7
1. DESCRIZIONE DEI COMPONENTI ITIT 1. DESCRIZIONE BOLLITORE
600
800
1.000
1.200
1.400
0
200
400
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 1000
Serpentino inferiore
300
400
500
600
700
800
0
100
200
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 1000
Serpentino superiore
800
800
1.000
1.200
1.400
1.600
1.800
0
200
400
Q (ℓ/h)
0 1000 2000 3000 4000 5000 6000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 1500
Serpentino inferiore
600
400
800
1.000
1.200
0
200
Q (ℓ/h)
0 1000 2000 3000 4000 5000 6000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 1500
Serpentino superiore
800
1.000
1.200
1.400
1.600
1.800
2.000
2.200
0
200
400
600
Q (ℓ/h)
0 1000 2000 3000 4000 60005000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 2000
Serpentino inferiore
Q (ℓ/h)
0 1000 2000 3000 4000 60005000
KS (W/°C)
800
1.000
1.200
1.400
1.600
1.800
0
200
400
600
HE2V 2000
ti = 90 °C
ti = 70 °C
ti = 50 °C
Serpentino superiore
Lo scambio termico dei serpentini fissi
La resa termica di un serpentino, cioè la potenza (W) che questo fornisce all’acqua dell’accumulo, si determina per mezzo dei diagrammi della resa spe-
cifica KS (W/°C) di seguito riportati:

8
ITIT
2. ISTRUZIONI DI INSTALLAZIONE
Quanto di seguito riportato è determinante per la validità della
garanzia.
1. L’installazione deve:
– Essere eseguita da un installatore qualificato.
– Prevedere, dove necessario, un riduttore di pressione per l’acqua in
ingresso.
– Prevedere una valvola di sicurezza tarata secondo quanto riportato
nell’etichetta dati tecnici applicata sul boiler.
– Prevedere un vaso espansione (vedi tabella dimensionamento vaso
d’espansione) commisurato alle dimensioni del boiler (si consiglia di
far eseguire il calcolo ad un termotecnico).
2. Prima della messa in funzione è bene verificare il serraggio delle viti
della flangia (applicare coppia pari a 20 Nm).
3. La temperatura del contenuto del boiler deve sempre essere inferiore
a 95 °C.
4. Deve essere eseguita la pulizia interna ogni 12 mesi.
5. Per evitare la corrosione va installato l’anodo elettronico in dotazione
con il bollitore.
6. Come è noto il contatto tra metalli diversi può dar luogo a fenomeni
di corrosione.
In tal senso si consiglia di interporre un opportuno giunto dielettrico
tra gli attacchi posti nel bollitore e le corrispondenti tubazioni.
7. La conducibilità elettrica dell’acqua non deve essere inferiore a 150
μS/cm o superiore a 1000 μS/cm.

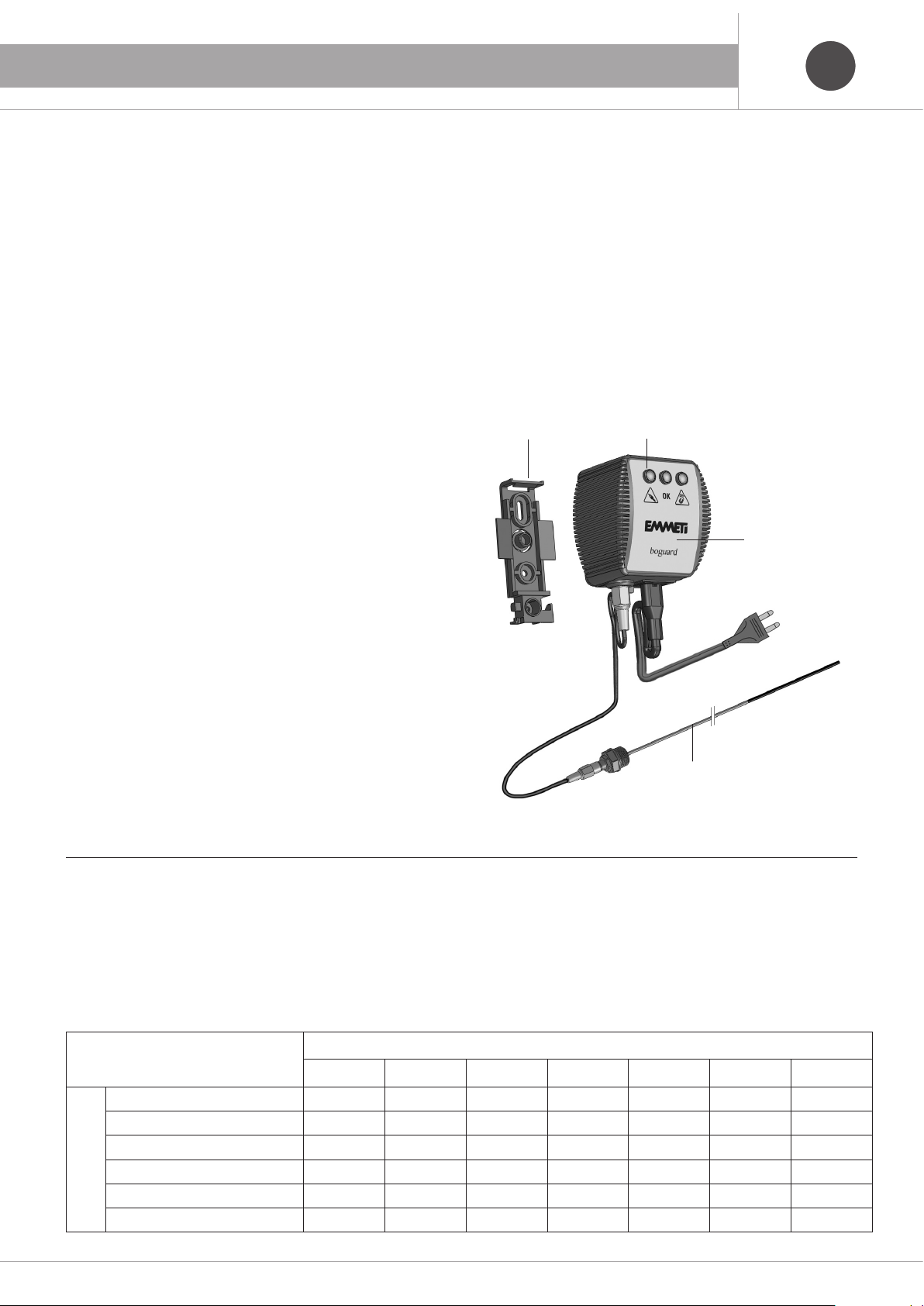

Anodo elettronico
I bollitori HE2V vengono forniti con nr. 1 anodo elettronico (singolo per i
modelli fino al 1000, doppio per i modelli da 1500 e 2000).
Schema di collegamento
L’attacco per l’anodo elettronico si trova sulla parte superiore del bol-
litore (Attacco T) e per i modelli a partire dal 750 anche a fianco della
flangia (Attacco U).
L’anodo ha un attacco da 1/2”M: è necessaria una riduzione da 1”1/4M
a 1/2”F (non fornita) per i modelli dal 200 al 500, una riduzione da 1”1/2M
a 1/2”F (non fornita) per i modelli dal 750 al 1000 e due riduzioni da
1”1/2M a 1/2”F (non fornite) per i modelli dal 1500 al 2000.
Staffa Supporto Led
Apparecchiatura
Elettrodo
Dimensionamento vaso d’espansione
Valori in litri relativi a:
- pressione di precarica pari a 2,5 bar
- pressione taratura valvola di sicurezza pari a 6,0 bar
- espansione da 10 a 90 °C.
Negli impianti con anelli di ricircolo sanitari, si deve considerare anche il volume d’acqua presente nelle tubazioni.
Volume vaso
d’espansione (I)
Modello bollitore/accumulo
200 300 500 750 1000 1500 2000
40°C 2,9 4,1 7,1 11,1 14,0 20,9 29,2
50°C 4,6 6,4 11,2 17,4 21,9 32,7 45,9
60°C 6,6 9,2 16,0 24,8 31,2 46,7 65,5
70°C 8,8 12,3 21,4 33,2 41,9 62,6 87,8
80°C 11,3 15,8 27,4 42,6 53,7 80,2 112,5
90°C 14,0 19,5 34,0 52,8 66,5 99,4 139,4
Temperatura di accumulo

9
1. DESCRIZIONE DEI COMPONENTI ITIT
a
bc
f
g
d
e
ITIT
ANODO
ELETTRONICO
Esempio di collegamento:
Schema di impianto con caldaia a condensazione o tradizionale e pannelli solari.
ATTENZIONE: Gli schemi idraulici sono indicativi.
La progettazione deve essere eseguita da un professionista abilitato.
Legenda:
aAcquedotto
bValvola di ritegno
cRiduttore di pressione
dVaso di espansione
eValvola di sicurezza
fRubinetto per scarico
gCaldaia
3. ESEMPIO DI COLLEGAMENTO

10
1. DESCRIZIONE DEI COMPONENTI ITIT
Esempio di collegamento:
Schema di impianto con caldaia a condensazione o tradizionale e termocamino.
ATTENZIONE: Gli schemi idraulici sono indicativi.
La progettazione deve essere eseguita da un professionista abilitato.
Legenda:
aAcquedotto
bValvola di ritegno
cRiduttore di pressione
dVaso di espansione
eValvola di sicurezza
fRubinetto per scarico
gCaldaia
hTermocamino
a
bc
f
d
h
d
e
g
ANODO
ELETTRONICO
3. ESEMPIO DI COLLEGAMENTO

11
1. DESCRIZIONE DEI COMPONENTI GBGB 1. DESCRIPTION TANK
Tank HE2V 200 ÷ 500
Tank HE2V 750 ÷ 2000
C
N
M
HI
G
FEDO
Q
R
A
C
N
M
L
I
H
F
E
D
G
R
O
A
V
S
U
T
P
B
T
B
P
U
C
N
M
HI
G
FEDO
Q
R
A
C
N
M
L
I
H
F
E
D
G
R
O
A
V
S
U
T
P
B
T
B
P
U
50 mm
100 mm
50 mm
100 mm

12
1. DESCRIZIONE DEI COMPONENTI GBGB
Technical data
- Maximum operating pressure:
6 bar exchanger,
10 bar domestic water (8 bar for tanks to 1500 and 2000)
- Maximum continuous operating temperature accumulation:
95 °C
- Testing pressure:
15 bar (12 bar for tanks to 1500 and 2000)
- Inorganic enamelling
- Insulation:
in rigid polyurethane 50 mm for models 200, 300 and 500;
in polyester flexible thickness 100 mm for models 750, 1000, 1500 and 2000.
- Insulation coating SKY Grey PVC.
- In compliance with directive 2014/68/EU, art. 4.3
- In compliance with DIN 4753.3 and UNI 10025
Model 200 ÷ 500 750 ÷ 1000 1500 ÷ 2000 u.m. 200 300 500 750 1000 1500 2000
Total capacity I196 273 475 738 930 1390 1950
Ø without insulation Amm 500 500 650 790 790 1000 1100
Ø with insulation Bmm 600 600 750 990 990 1200 1300
Height C mm 1215 1615 1690 1810 2140 2120 2405
Height with insulation mm 1215 1615 1690 1875 2205 2185 2470
Cold water inlet 1” 1”1/4 1”1/2 Dmm 220 220 265 240 240 280 250
Lower heat exchanger outlet 1” 1”1/4 1”1/4 Emm 290 290 345 365 380 415 400
Thermometer - Probe 1/2” 1/2” 1/2” Fmm 375 375 440 565 600 525 662
Lower heat exchanger inlet 1” 1”1/4 1”1/4 Gmm 750 890 880 905 1120 1125 1205
Recirculation 1/2” 1” 1” Hmm 905 1165 1170 995 1235 1225 1315
Upper heat exchanger outlet 1” 1”1/4 1”1/4 Imm 835 1005 1015 1085 1345 1325 1425
Thermometer - Probe 1/2” 1/2” 1/2” Lmm – – – 1235 1495 1420 1487
Upper heat exchanger inlet 1” 1”1/4 1”1/4 Mmm 975 1320 1330 1400 1660 1730 1870
Hot water outlet 1” 1”1/4 1”1/2 Nmm 1070 1390 1415 1500 1830 1890 1990
Flange DN 180 DN 180 DN 290 Omm 320 320 365 470 470 515 550
Electrical resistance 1”1/2 1”1/2 1”1/2 Pmm 810 955 960 980 1220 1230 1340
Thermometer - Probe 1/2” 1/2” 1/2” Qmm 885 1045 1060 – – – –
Thermometer - Probe 1/2” 1/2” 1/2” Rmm 1000 1390 1425 1500 1830 1775 2000
Hot water outlet 1”1/4 – – SAbove
Anode 1”1/4 1”1/2 1”1/2 TAbove
Anode – 1”1/2 1”1/2 U mm – – – 470 470 515 550
Flange wheelbase - Anode – – – Vmm – – – 200 200 230 230
Lower heat exchanger surface m20,7 1,2 1,8 2,0 2,4 3,4 4,6
Upper heat exchanger surface m20,5 0,8 0,9 1,2 1,2 1,8 2,8
Lower heat exchanger content I 5,6 7,9 11,4 12,6 15,1 19,4 28,1
Upper heat exchanger content I 2,6 4,1 5,6 7,0 7,0 10,4 16,9
Empty weight kg 95 130 170 220 265 365 480
1. DESCRIPTION TANK

13
1. DESCRIZIONE DEI COMPONENTI GBGB 1. DESCRIPTION TANK
Heat exchanger pressure drop (Water temperature = 80 °C)
0,15
0,20
0,25
0,30
0,35
0,40
0,00
0,05
0,10
0,45
HE2V 200 - Upper heat exchanger
HE2V 300 - Lower heat exchanger
HE2V 500 - Upper heat exchanger
HE2V 200 - Lower heat exchanger
HE2V 500 - Lower heat exchanger
HE2V 300 - Upper heat exchanger
0 500 1000 1500 2000 2500 3000 3500 4000 4500
Q (ℓ/h)
80 °C
0,30
0,40
0,50
0,60
0,00
0,10
0,20
HE2V 750 - Lower heat exchanger
HE2V 750 - Upper heat exchanger
HE2V 1000 - Upper heat exchanger
HE2V 1000 - Lower heat exchanger
0 500 1000 1500 2000 2500 3000 3500 4000 4500
Q (ℓ/h)
80 °C
0,60
0,80
1,00
1,20
0,00
0,20
0,40
1,40
HE2V 1500 - Lower heat exchanger
HE2V 1500 - Upper heat exchanger
HE2V 2000 - Lower heat exchanger
HE2V 2000 - Upper heat exchanger
0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000
Q (ℓ/h)
80 °C

14
1. DESCRIZIONE DEI COMPONENTI GBGB
600
400
800
1000
1200
0
200
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 500
Lower heat exchanger
500
400
600
700
800
900
1.000
1.100
1.200
0
100
200
300
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 750
Lower heat exchanger
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
300
300
400
500
600
0
100
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 500
Upper heat exchanger
300
400
500
600
700
800
0
100
200
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 750
Upper heat exchanger
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
150
200
250
300
350
0
50
100
HE2V 200
ti = 90 °C
ti = 70 °C
ti = 50 °C
Upper heat exchanger
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
200
250
300
350
400
450
500
550
0
50
100
150
HE2V 300
ti = 90 °C
ti = 70 °C
ti = 50 °C
Upper heat exchanger
200
250
300
350
400
450
500
0
50
100
150
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 200
Lower heat exchanger
300
400
500
600
700
800
0
100
200
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 300
Lower heat exchanger
The heat exchange of the fixed coils
The thermal power performance of a coil (W) that provides the water accumulation, is determined of the diagrams of the specific yield KS (W / ° C)
below:
600
800
1.000
1.200
1.400
0
200
400
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 1000
Lower heat exchanger
300
400
500
600
700
800
0
100
200
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 1000
Upper heat exchanger
800
800
1.000
1.200
1.400
1.600
1.800
0
200
400
Q (ℓ/h)
0 1000 2000 3000 4000 5000 6000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 1500
Lower heat exchanger
600
400
800
1.000
1.200
0
200
Q (ℓ/h)
0 1000 2000 3000 4000 5000 6000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 1500
Upper heat exchanger
800
1.000
1.200
1.400
1.600
1.800
2.000
2.200
0
200
400
600
Q (ℓ/h)
0 1000 2000 3000 4000 60005000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 2000
Upper heat exchanger
Q (ℓ/h)
0 1000 2000 3000 4000 60005000
KS (W/°C)
800
1.000
1.200
1.400
1.600
1.800
0
200
400
600
HE2V 2000
ti = 90 °C
ti = 70 °C
ti = 50 °C
Upper heat exchanger
1. DESCRIPTION TANK

15
1. DESCRIZIONE DEI COMPONENTI GBGB 1. DESCRIPTION TANK
The heat exchange of the fixed coils
The thermal performance of a coil, i.e., the power (W) that it provides to the storage water, is determined by means of the specific yield diagrams KS
(W/°C) shown below:
600
800
1.000
1.200
1.400
0
200
400
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 1000
Lower heat exchanger
300
400
500
600
700
800
0
100
200
Q (ℓ/h)
0 1000 2000 3000 4000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 1000
Upper heat exchanger
800
800
1.000
1.200
1.400
1.600
1.800
0
200
400
Q (ℓ/h)
0 1000 2000 3000 4000 5000 6000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 1500
Lower heat exchanger
600
400
800
1.000
1.200
0
200
Q (ℓ/h)
0 1000 2000 3000 4000 5000 6000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 1500
Upper heat exchanger
800
1.000
1.200
1.400
1.600
1.800
2.000
2.200
0
200
400
600
Q (ℓ/h)
0 1000 2000 3000 4000 60005000
KS (W/°C)
ti = 90 °C
ti = 70 °C
ti = 50 °C
HE2V 2000
Upper heat exchanger
Q (ℓ/h)
0 1000 2000 3000 4000 60005000
KS (W/°C)
800
1.000
1.200
1.400
1.600
1.800
0
200
400
600
HE2V 2000
ti = 90 °C
ti = 70 °C
ti = 50 °C
Upper heat exchanger

16
1. DESCRIZIONE DEI COMPONENTI GBGB 2. INSTALLATION INSTRUCTIONS
What follows determines the validity of the warranty.
1. The installation must:
- Be performed by a qualified installer.
- Include, where necessary, a pressure reducer for the inlet water.
- Include a relief valve calibrated as shown on the technical data label
affixed to the boiler.
- Include an expansion tank (see expansion tank sizing table ) commen-
surate with the sizes of the boiler (it is recommended to arrange for
the calculations to be performed by a heating engineer).
2. Before start-up check tightening of the
flange screws (apply a torque of 20 Nm).
3. The temperature of the contents of the boiler must always be below
95°C.
4. Internal cleaning must be performed every 12 months.
5. To prevent corrosion the electronic anode supplied with the boiler
must be installed.
6. As is known, contact between different metals can cause corrosion.
In this sense, it is advisable to insert an appropriate dielectric coupling
between the attachments located inside the boiler and the correspond-
ing pipes.
7. The electrical conductivity of the water must not be less than 150 μS/
cm or greater than 1000 μS/cm.
Electronic anode
Tanks HE2V are supplied with nr. 1 electronic anode (single for models up
to 1000, twice for models from 1500 and 2000.
Wiring diagram
The connection for the electronic anode is located on the top of the boiler
(Attachment T) and for models from 750 also to the side of the
flange (Attachment U).
The anode has an 1/2"M attachment: a reduction from 1”1/4M .
to 1/2"F is required (not supplied) for models from 200 to 500, a reduc-
tion from 1”1/2M to 1/2”F (not supplied) for models from 750 to 1000
and two reductions from 1”1/2M to 1/2”F (not supplied) for the models
from 1500 to 2000.
Expansion tank dimensioning
Values in litres relating to:
- pre-load pressure of 2.5 bar
- relief valve calibration pressure of 6.0 bar
- expansion from 10 to 90°C.
In systems with domestic water recirculation rings, the volume of the water in the pipes should also be considered.
Expansion tank
volume (I)
Boiler/storage Model
200 300 500 750 1000 1500 2000
40°C 2,9 4,1 7,1 11,1 14,0 20,9 29,2
50°C 4,6 6,4 11,2 17,4 21,9 32,7 45,9
60°C 6,6 9,2 16,0 24,8 31,2 46,7 65,5
70°C 8,8 12,3 21,4 33,2 41,9 62,6 87,8
80°C 11,3 15,8 27,4 42,6 53,7 80,2 112,5
90°C 14,0 19,5 34,0 52,8 66,5 99,4 139,4
Bracket Support Led
Equipment
Electrode
Storage temperature

17
1. DESCRIZIONE DEI COMPONENTI GBGB 3. EXAMPLE OF CONNECTION
a
bc
f
g
d
e
ELECTRONIC
ANODE
Example of connection:
Plant schema with condensation boiler or traditional and solar panels.
ATTENTION: the hydraulic schemes are indicative.
The design must be realized by a qualified professional
KEY:
aAqueduct
bCheck valve
cPressure reduction
dExpansion tank
eSafety valve
fDrain cock
gBoiler

18
1. DESCRIZIONE DEI COMPONENTI GBGB 3. EXAMPLE OF CONNECTION
Example of connection:
Plant schema with condensation boiler or traditional and thermo fireplace.
ATTENTION: the hydraulic schemes are indicative.
The design must be realized by a qualified professional
KEY:
aAqueduct
bCheck valve
cPressure reduction
dExpansion tank
eSafety valve
fDrain cock
gBoiler
hThermo fireplace
a
bc
f
d
h
d
e
g
ELECTRONIC
ANODE

19
1. DESCRIZIONE DEI COMPONENTI DEDE
Speicher HE2V 200 ÷ 500
Speicher HE2V 750 ÷ 2000
C
N
M
HI
G
FEDO
Q
R
A
C
N
M
L
I
H
F
E
D
G
R
O
A
V
S
U
T
P
B
T
B
P
U
C
N
M
HI
G
FEDO
Q
R
A
C
N
M
L
I
H
F
E
D
G
R
O
A
V
S
U
T
P
B
T
B
P
U
50 mm
100 mm
50 mm
100 mm
1. BESCHREIBUNG SPEICHER

20
1. DESCRIZIONE DEI COMPONENTI DEDE 1. BESCHREIBUNG SPEICHER
Technische Daten
- Maximaler Betriebsdruck:
6 bar Heizschlange,
10 bar Sanitar Wasser (8 bar für Speicher 1500 und 2000)
- Max Betriebstemperatur laufende Abspeicherung:
95 °C
- Testdruck:
15 bar (12 bar für Speicher 1500 und 2000)
- Anorganische Emaillierung
- Isolierung:
PUR-Isolierung steif Stärke 50 mm für modelle 200, 300 und 500;
polyester flexibel Stärke 100 mm für modelle 750, 1000, 1500 und 2000.
- Isolations-Beschichtung SKY PVC grau.
- Gemäß Richtlinie 2014/68/UE (Art.4, Abs 3).
- Gemäß mit DIN 4753.3 und UNI 10025.
Modell 200 ÷ 500 750 ÷ 1000 1500 ÷ 2000 u.m. 200 300 500 750 1000 1500 2000
Gesamter Inhalt I196 273 475 738 930 1390 1950
Ø ohne Isolierung Amm 500 500 650 790 790 1000 1100
Ø mit Isolierung Bmm 600 600 750 990 990 1200 1300
Höhe C mm 1215 1615 1690 1810 2140 2120 2405
Höhe mit Isolierung mm 1215 1615 1690 1875 2205 2185 2470
Kaltwassereintritt 1” 1”1/4 1”1/2 Dmm 220 220 265 240 240 280 250
Oberer Heizschlangenausgang 1” 1”1/4 1”1/4 Emm 290 290 345 365 380 415 400
Thermometer - Sonde 1/2” 1/2” 1/2” Fmm 375 375 440 565 600 525 662
Unterer Heizschlangeneingang 1” 1”1/4 1”1/4 Gmm 750 890 880 905 1120 1125 1205
Umwälzung 1/2” 1” 1” Hmm 905 1165 1170 995 1235 1225 1315
Oberer Heizschlangenausgang 1” 1”1/4 1”1/4 Imm 835 1005 1015 1085 1345 1325 1425
Thermometer - Sonde 1/2” 1/2” 1/2” Lmm – – – 1235 1495 1420 1487
Oberer Heizschlangeneingang 1” 1”1/4 1”1/4 Mmm 975 1320 1330 1400 1660 1730 1870
Warmwasseraustritt 1” 1”1/4 1”1/2 Nmm 1070 1390 1415 1500 1830 1890 1990
Flansch DN 180 DN 180 DN 290 Omm 320 320 365 470 470 515 550
Heizwiderstand 1”1/2 1”1/2 1”1/2 Pmm 810 955 960 980 1220 1230 1340
Thermometer - Sonde 1/2” 1/2” 1/2” Qmm 885 1045 1060 – – – –
Thermometer - Sonde 1/2” 1/2” 1/2” Rmm 1000 1390 1425 1500 1830 1775 2000
Warmwasseraustritt 1”1/4 – – SOber
Anode 1”1/4 1”1/2 1”1/2 TOber
Anode – 1”1/2 1”1/2 U mm – – – 470 470 515 550
Bride empattement - Anode – – – Vmm – – – 200 200 230 230
Untere Heizschlangenoberfläche m20,7 1,2 1,8 2,0 2,4 3,4 4,6
Obere Heizschlangenoberfläche m20,5 0,8 0,9 1,2 1,2 1,8 2,8
Kapazität untere Heizschlange I 5,6 7,9 11,4 12,6 15,1 19,4 28,1
Kapazität obere Heizschlange I 2,6 4,1 5,6 7,0 7,0 10,4 16,9
Leergewicht kg 95 130 170 220 265 365 480
