Eneo EDC-AKS1 User manual

1
Montage und Betriebsanleitung
Anschlussbox mit Netzgerät & Montagearm
EDC-AKS1, NTDF-AKS1
Installation and Operating Instructions
Power & Connection box with Mounting Bracket
EDC-AKS1, NTDF-AKS1
Mode d’emploi
Boîtier de connexion avec support mural et alimentation
EDC-AKS1, NTDF-AKS1
Instrucciones de manejo
Caja de conexión con fuente de alimentación y el soporte
a montaje
EDC-AKS1, NTDF-AKS1

2
Inhaltsverzeichnis
1. Sicherheitshinweise / Pflege................................................................................................................................. 4
2. Allgemeine Beschreibung ..................................................................................................................................... 4
3. Installation............................................................................................................................................................ 5
3.1 Domekamera Serie Fastrax I bis III (mit Anschlussbox EDC-AKS1, Art.-Nr. 74125) ........................................ 5
3.2 Domekameragehäuse, Serie Fastrax III und EDCH-Serie
(mit Anschlussbox EDC-AKS1, Art.-Nr. 74125).............................................................................................. 5
3.3 Netzwerk - Domekamera (mit Anschlussbox NTDF-AKS1, Art.-Nr. 74145 und
Anschlusskabel NTD-OPX/IPX-CC1, Art.-Nr. 74144)...................................................................................... 6
4 Anschluss............................................................................................................................................................. 7
4.1 Anschlussbox EDC-AKS1, Art.-Nr. 74125...................................................................................................... 7
4.2 Anschlussbox NTDF-AKS1, Art.-Nr. 74145.................................................................................................... 9
5. Montage............................................................................................................................................................. 11
6. Technische Daten............................................................................................................................................... 13
7. Maßzeichnungen ................................................................................................................................................ 44
Contents
1. Safety Instructions / Maintenance....................................................................................................................... 14
2. General Description ............................................................................................................................................ 14
3. Installation.......................................................................................................................................................... 15
3.1 Dome Camera Series Fastrax I to III (with Power & Connection Box EDC-AKS1, Art. No. 74125).................. 15
3.2 Dome Camera Housing, Series Fastrax III and EDCH
(with Power & Connection Box EDC-AKS1, Art. No. 74125)......................................................................... 15
3.3 Web Dome Camera (with Power & Connection Box NTDF-AKS1, Art. No. 74145 and
Connection Cable NTD-OPX/IPX-CC1, Art. No. 74144) ................................................................................ 16
4 Connection ......................................................................................................................................................... 17
4.1 Connection Box EDC-AKS1, Art. No. 74125 ................................................................................................ 17
4.2 Power & Connection Box NTDF-AKS1, Art. No. 74145................................................................................. 19
5. Mounting............................................................................................................................................................ 21
6. Specifications..................................................................................................................................................... 23
7. Dimensional drawing.......................................................................................................................................... 44

3
Betriebsanleitung
Installation and Operating Instructions
Mode d’emploi
Instrucciones de manejo
www.videor.com
⇒
Sommaire
1. Consignes de sécurité / Maintenance ................................................................................................................. 24
2. Description générale........................................................................................................................................... 24
3. Installation.......................................................................................................................................................... 25
3.1 Caméra dôme series Fastrax I à III (avec boîtier de connexion EDC-AKS1, Code 74125)..................................25
3.2 Caisson Caméra Dôme, Series Fastrax III et EDCH
(avec boîtier de connexion EDC-AKS1, Code 74125) ..................................................................................25
3.3 Caméra dôme pour le Web (avec boîtier de connexion NTDF-AKS1, Code 74145 et
Câble de Raccordement NTD-OPX/IPX-CC1, Code 74144).......................................................................... 26
4 Branchement...................................................................................................................................................... 27
4.1 Boîtier de Connexion EDC-AKS1, Code 74125............................................................................................ 27
4.2 Boîtier de Connexion NTDF-AKS1, Code 74145.......................................................................................... 29
5. Monture ............................................................................................................................................................. 31
6. Caractéristiques techniques................................................................................................................................ 33
7. Croquis............................................................................................................................................................... 44
Contenido
1. Instrucciones de seguridad / Mantenimiento......................................................................................................34
2. Descripción general............................................................................................................................................ 34
3. Instalación.......................................................................................................................................................... 35
3.1 Cámara domo serie Fastrax I ~ III (con caja de conexión EDC-AKS1, código 74125)...................................35
3.2 Carcasa cámara domo, serie Fastrax III y EDCH
(con caja de conexión EDC-AKS1, código 74125)....................................................................................... 35
3.3 Cámara Web tipo domo (con caja de conexión NTDF-AKS1, código 74145 y
cable de conexión NTD-OPX/IPX-CC1, código 74144) ................................................................................ 36
4 Conexión ............................................................................................................................................................ 37
4.1 Caja de conexión EDC-AKS1, código 74125 ............................................................................................... 37
4.2 Caja de Conexión NTDF-AKS1, código 74145.............................................................................................39
5. Montaje.............................................................................................................................................................. 41
6. Características técnicas...................................................................................................................................... 43
7. Medidas ............................................................................................................................................................. 44

4
1. Sicherheitshinweise / Pflege
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die
Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenommen und entspre-
chend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt
werden.
• Um Wärmestaus zu verhindern, Lüftungsschlitze niemals abdecken.
• Niemals metallische oder andere Gegenstände durch die Lüftungsschlitze stecken, dies könnte das Gerät dauerhaft
schädigen.
• Das Gerät gegen Eindringen von Wasser und Feuchtigkeit schützen, dies kann zu dauerhaften Schäden führen.
Sollte dennoch Feuchtigkeit eingedrungen sein, das Gerät nie unter diesen Bedingungen einschalten und zur
Überprüfung an eine qualifizierte Servicestelle geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, da es zerstört werden kann.
• Das Gerät nur in einem Temperaturbereich von -40°C bis +50°C und einer Luftfeuchtigkeit bis max. 90% betreiben.
• Das Gerät ist vor großer Hitze, Staub, Feuchtigkeit und Vibrationseinwirkung zu schützen.
• Stellen Sie keine schweren Gegenstände auf dem Gerät ab.
• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus.
Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch beansprucht,
geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantie-
anspruch.
• Wartung und Reparaturen sollten nur von autorisiertem Fachpersonal ausgeführt werden.
Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.
• Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH.
• Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden. Niemals Verdünner oder Benzin
benutzen, dies kann die Oberfläche dauerhaft schädigen.
2. Allgemeine Beschreibung
• Anschluss für Domekameras EDCH-Serie und Domekameragehäuse EDC-xxx-2-Serie (# 74125)
Anschluss für Netzwerk-Domekamera NTD-61xx Serie im Gehäuse (# 74145)
• Eingangsspannung: 230VAC
• Ausgangsspannung: 24VAC/3,0A (# 74125)
12VDC/24VAC (# 74145)
• Klemmen für Signal/Daten und Alarmweiterleitung
• Wetterfestes Aluminiumgehäuse für Wandmontage
• Schwenkbarer Deckel, kombiniert mit Montagearm
• Schutzart: IP66

5
3. Installation
3.1 Domekamera Serie Fastrax I bis III (mit Anschlussbox EDC-AKS1, Art.-Nr. 74125)
3.2 Domekameragehäuse, Serie Fastrax III und EDCH-Serie
(mit Anschlussbox EDC-AKS1, Art.-Nr. 74125)

6
Lüftung/Heizung 24VAC
AC

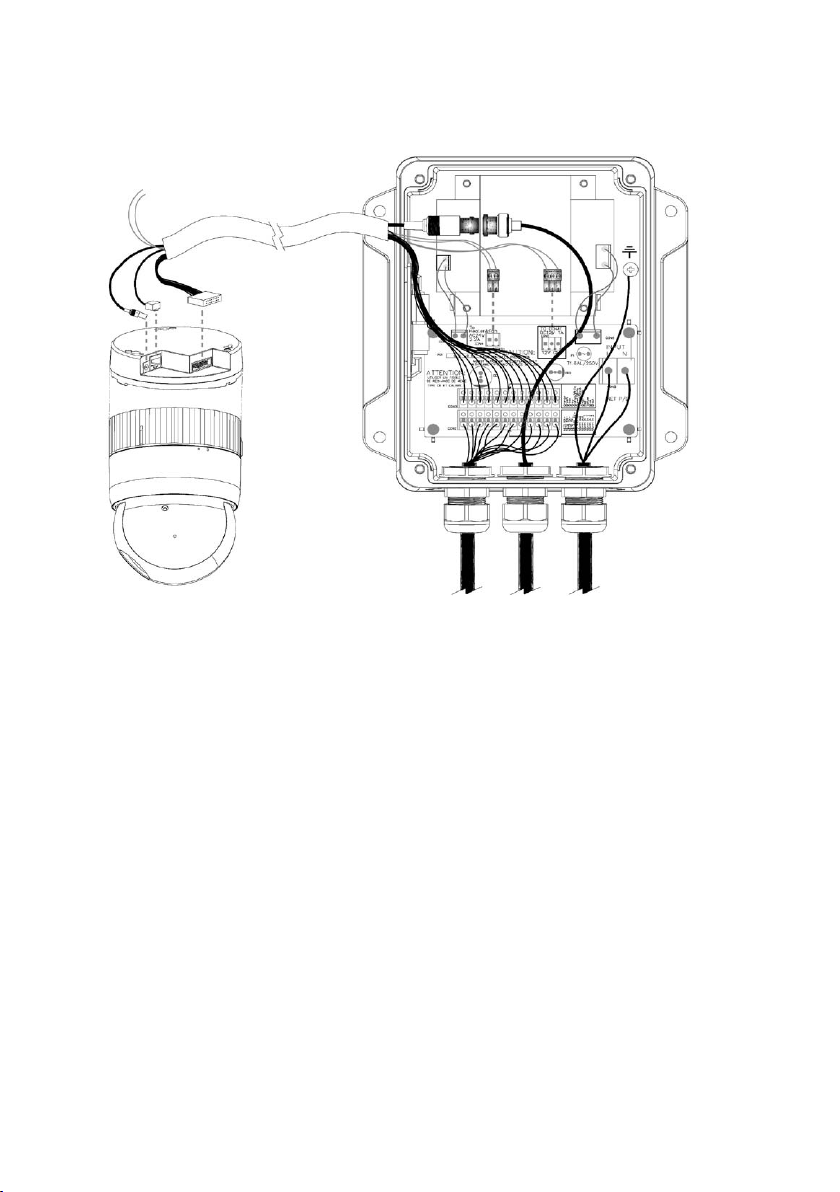

3.3 Netzwerk - Domekamera (mit Anschlussbox NTDF-AKS1, Art.-Nr. 74145 und
Anschlusskabel NTD-OPX/IPX-CC1, Art.-Nr. 74144)

7
4 Anschluss

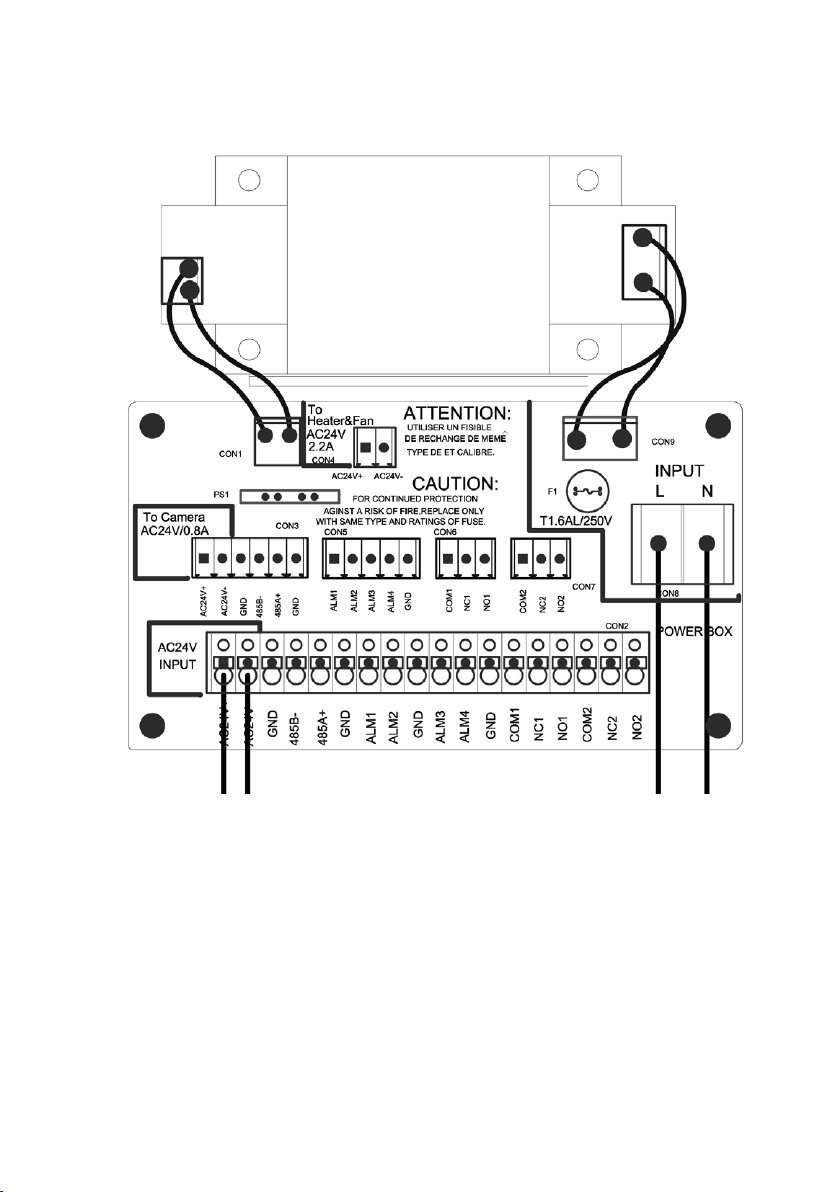

4.1 Anschlussbox EDC-AKS1, Art.-Nr. 74125
CON4: für eine Heizung und einen Lüfter mit 24VAC
CON3, CON5, CON6, CON7: zur Dome-Kamera
CON2: für externen Anschluss
CON8: zum Anschluss der Netzversorgung (230VAC)
VORSICHT: Als Netzkabel ein für Außenanwendungen gesetzlich zugelassenes Kabel verwenden.
Mindestanforderungen an die Leiter: 0,75mm2, 18AWG
Hinweis: Für die Anschlüsse an der Klemmleiste den Knopf drücken und gedrückt halten, und das Kabel in
das Loch unter dem Knopf einführen. Nach Loslassen des Knopfs vorsichtig am Kabel ziehen, um
zu prüfen, ob es sicher angeschlossen ist. Zum Lösen eines Kabels den Knopf über dem Kabel
drücken und halten und das Kabel herausziehen.
Hinweis: Den BNC-Anschluss an einer sicheren Stelle platzieren, um keinen Kurzschluss zu verursachen.
Eingangsleitung ACnicht belegt

8

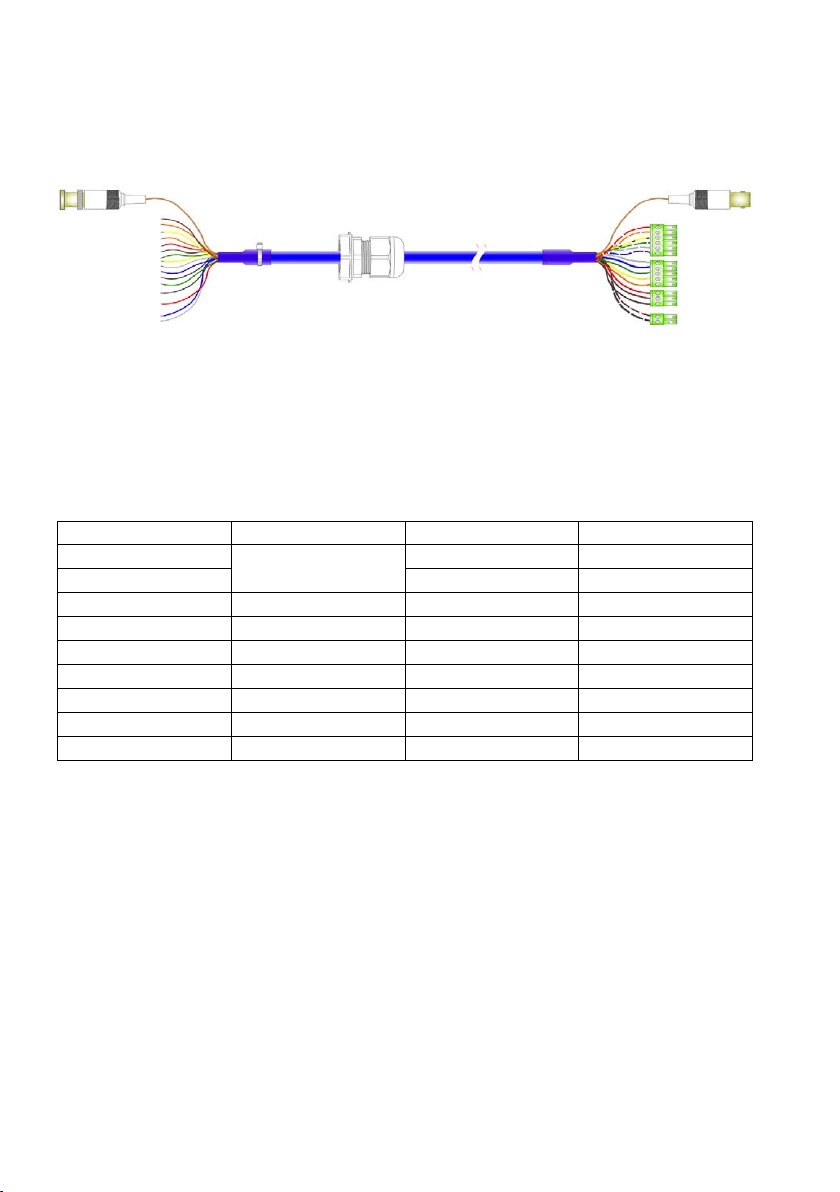

4.1.1 Verwendung des Anschlusskabels EDC-OPX/IPX-CC1, Art.-Nr. 74143
(Verkabelung Domegehäuse, Box Art.-Nr. 74125)
Die Verwendung des Anschlusskabels # 74143 ersetzt die Original-Stopfbuchse in den Domegehäusen der Serie
Fastrax III.
Kabelbelegung
Farbe Beschreibung Farbe Beschreibung
braun / weiß 24VAC Gehäuse
Heizung und Lüfter
orange GND
schwarz / weiß rot / weiß 24VAC+
rot COM1 orange / weiß 24VAC–
braun NC1 gelb / schwarz FGND
schwarz NO1 grün / weiß RX- (TX-)
grau AL1 grau / weiß RX+ (TX+)
blau AL2 blau / weiß GND
grün AL3
gelb AL4
offene Enden
(Belegung
s. Tabelle)
Dome-Seite Gehäuse-Seite

9
4.2 Anschlussbox NTDF-AKS1, Art.-Nr. 74145
Eingangsleitung AC
CON4: für eine Heizung und einen Lüfter mit 24VAC
CON3, CON5: zur Dome-Kamera
CON2: für externen Anschluss
CON8: zum Anschluss der Netzversorgung (230VAC)
VORSICHT: Als Netzkabel ein für Außenanwendungen gesetzlich zugelassenes Kabel verwenden.
Mindestanforderungen an die Leiter: 0,75mm2, 18AWG
Hinweis: Für die Anschlüsse an der Klemmleiste den Knopf drücken und gedrückt halten, und das Kabel in
das Loch unter dem Knopf einführen. Nach Loslassen des Knopfs vorsichtig am Kabel ziehen, um
zu prüfen, ob es sicher angeschlossen ist. Zum Lösen eines Kabels den Knopf über dem Kabel
drücken und halten und das Kabel herausziehen.
Hinweis: Den BNC-Anschluss an einer sicheren Stelle platzieren, um keinen Kurzschluss zu verursachen.

10

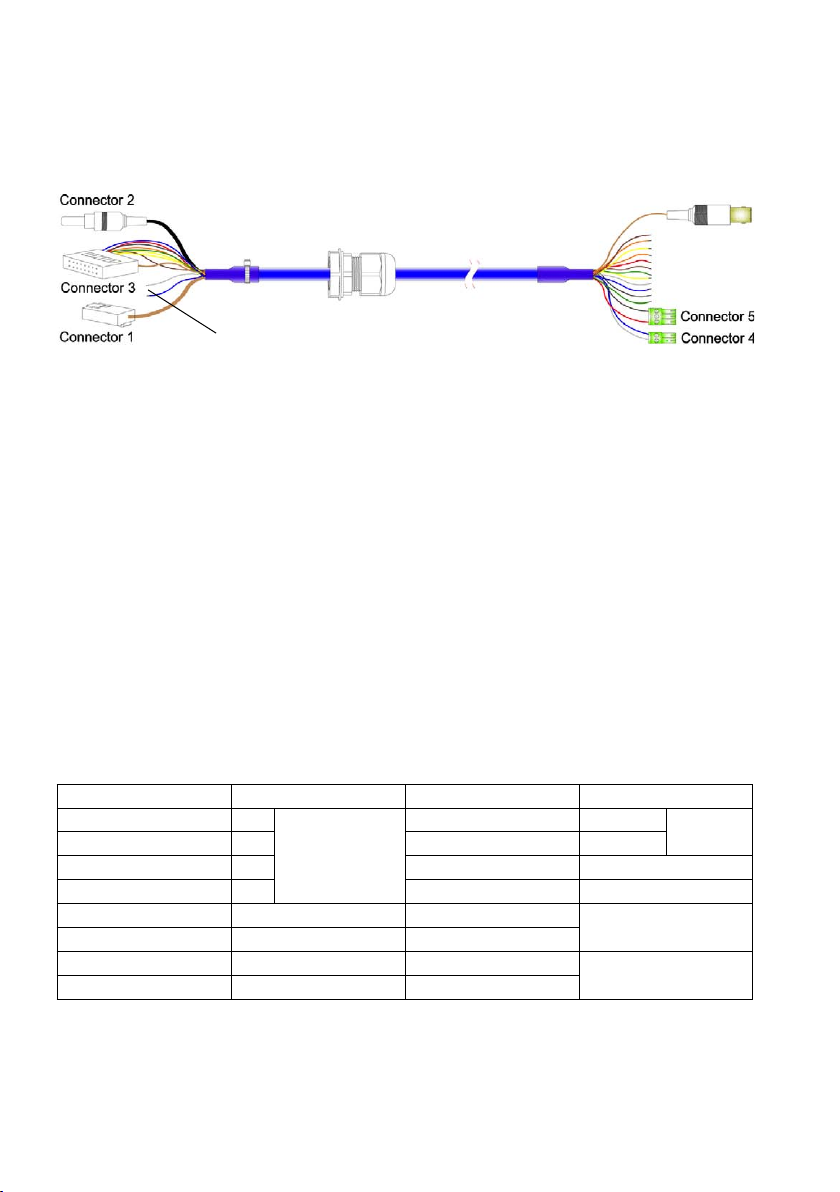

4.2.1 Verwendung des Anschlusskabels NTD-OPX/IPX-CC1, Art.-Nr. 74144
(Verkabelung IP Dome – Box, Art.-Nr. 74145)
Die Verwendung des Anschlusskabels # 74144 ersetzt die Original-Stopfbuchse in den Domegehäusen der Serie
Fastrax III.
Anschlussbelegung
Anschluss 1: Netzwerkbuchse RJ45 (RX+, RX-, TX+, TX-)
Anschluss 2: 12VDC Buchse (12VDC+, GND)
Anschluss 3: Die Alarmein- und ausgänge und die RS-485 - Schnittstelle müssen an den 16-pol. Stecker
(RS-485 RX+, RX-485 RX-, ALARM OUT, ALARM IN) angeschlossen werden.
Anschluss 4: Anschlussblock 2-pol. (24VAC Heizung/Lüfter: 24VAC+, 24VAC-)
Anschluss 5: Anschlussblock 3-pol. (12VDC+, GND)
Kabelbelegung
offene Enden
offene Enden
(Belegung
s. Tabelle)
Farbe Beschreibung Farbe Beschreibung
orange RX+
Netzwerk
orange / weiß RS-485 RX+ Telemetrie
braun RX– grün / weiß RS-485 RX–
grün TX+ gelb / schwarz Alarmausgang
grau TX– braun / weiß Alarmausgang
rot / weiß 12VDC+ rot Alarmeingang 1
schwarz / weiß GND gelb
blau / weiß 24VAC+ blau Alarmeingang 2
grau / weiß 24VAC– schwarz
Dome-Seite Gehäuse-Seite

11
5. Montage
VORSICHT: Lassen Sie alle Wartungsarbeiten durch qualifiziertes Personal ausführen.
1. Zur Befestigung der Montagebasis 4 Löcher in die Wand bohren.
VORSICHT: • Aus Sicherheitsgründen muss die Wandbeschaffenheit, an der diese Einheit installiert wird,
ein Gewicht von mindestens 25kg tragen können.
• Aus Sicherheitsgründen eine Dome-Gehäuseeinheit von nicht mehr als 9kg mit der Mutter
befestigen.
2. Kunststoffdübel in jedes Loch einsetzen.
3. Die Montagebasis mit den Schrauben (PTS1 M6) und den Kunststoffdübeln an der Wand befestigen.
4. BNC-Kabel mit der Kabelklemme in der Montageeinheit befestigen.
5. Montageeinheit schließen und die Schrauben anziehen.
HINWEIS: Das Eindringen von Feuchtigkeit ins Innere kann durch vollständige Abdichtung der Zwischen-
räume zwischen Kabeldurchführungen und Kabeln verhindert werden.
Zur Abdichtung das beiliegende
Teflonband um das Gewinde der
Fassung wickeln.
Pin Farbe Ethernet Belegt
1 orange Transmit Data + ja
2 orange / weiß Transmit Data – ja
3 grün Receive Data + ja
4 blau / weiß nicht benutzt – –
5 blau nicht benutzt + –
6 grün / weiß Receive Data – ja
7 braun nicht benutzt + –
8 braun / weiß nicht benutzt – –
Kabelbelegung (Netzwerkstecker)
Adernfarben nach EIA/TIA 568B

12
Montage - Zubehör
Nr. Bezeichnung Beschreibung Anzahl
1Kunststoffdübel BHS M4, L=8 4
2Schraube PTS1 M6, L=35 4
3Schraube BHS M3, L=8 1
4Kabelklemme 4N, Nylon 1
5Kabeldurchführung *16,0 1
6Inbusschlüssel 4mm 1
7Torx-Inbusschlüssel T20, 5mm-Typ 1
8Schraube BHS M4, L=8 1
9Unterlegscheibe (Stern) M4 1
*Bei Verwendung der Anschlusskabel # 74143 / 74144 entfernen.
HINWEIS: • Der Betriebstemperaturbereich dieser Einheit beträgt –40°C bis +50°C. Diese Einheit daher
nicht direkter Sonneneinstrahlung aussetzen und an einem gut belüfteten Ort installieren,
so dass die Innentemperatur sich nicht darüber hinaus erhöhen kann.
6. Nach Montage des Gehäuses am Sockel die Schraube mit einem 4mm-Inbusschlüssel festziehen.

13
6. Technische Daten
Modell EDC-AKS1 NTDF-AKS1
Art.-Nr. 74125 74145
Ausgangsspannung 1 24 ~ 28VAC 12VDC
Ausgangsspannung 2 – 24VAC
Ausgangsstrom 3A max. (24VAC) 1A (12VDC); 2,2A (24VAC)
Alarmeingänge 4 2
Alarmausgänge 2 (Öffner oder Schließer) 1
Kabeleinführungen bis zu 3x Verschraubungen PG16
Interne Anschlüsse Klemmen für 230VAC, 24VAC, RS-485,
Alarm Ein/Ausgänge, etc.
Klemmen für 230VAC, 24VAC, RS-485,
Netzwerk, Alarm Ein/Ausgänge, etc.
Schutzart IP66
Betriebsspannung 230VAC / 50Hz
Leistungsaufnahme 80W
Temperaturbereich -40°C ~ +50°C
Gehäuse Aluminium
Farbe Pantone Cool Gray 1C
Abmessungen Siehe Maßzeichnung
Gewicht 3,8kg
Lieferumfang Anschlussbox mit Dübeln, Befestigungsschrauben- und Schlüsselsatz, Betriebsanleitung
Zubehör
Art.-Nr. Typ Kurzbeschreibung
74143 EDC-OPX/IPX-CC1 Anschlusskabel für EDC-xxx-2 Fastrax III Standard Domes im Innen/Außengehäuse
(nur für EDC-AKS1, Art.-Nr. 74125)
74138 EDC-AKS1/MP Adapterplatte für Befestigung EDC-AKS1 an EDC-PM7 oder EDC-CMA2
74055 EDC-PM7 Mastmontagset für EDC-IPS/OPC-Gehäuse (70-140mm Mast)
74054 EDC-CMA2 Eckmontagewinkel für EDC-IPS/OPC-Gehäuse und Wandarm EDC-WMB1
Zubehör von
Art.-Nr. Typ Kurzbeschreibung
74130 EDC-OPC-2/24V Domegehäuse für Außenmontage mit Sonnenschutzdach, klare Kuppel 6,5”, 24VAC
74134 EDC-IPS-2/24V Domegehäuse für Innenmontage, getönte Kuppel 6,5”, 24VAC
74135 EDC-IPC-2/24V Domegehäuse für Innenmontage, klare Kuppel 6,5”, 24VAC
74136 EDC-OPS-2/24V Domegehäuse für Außenmontage mit Sonnenschutzdach, getönte Kuppel 6,5”, 24VAC
74123 EDCH-142E/C 1/4” Tag/Nacht 22x HighSpeed Domekamera, klare Kuppel, 24VAC, 480TVL
(nur für EDC-AKS1, Art.-Nr. 74125)
74119 EDCH-144E/C 1/4” Tag/Nacht 26x HighSpeed Domekamera, Gehäuse, klare Kuppel, 24VAC, 480TVL
(nur für EDC-AKS1, Art.-Nr. 74125)
6. Maßzeichnungen
Siehe Seite xx
7. Maßzeichnungen
Siehe Seite 44

14
1. Safety Instructions / Maintenance
• Read these safety instructions and the operation manual first before you install and commission the unit.
• Keep the manual in a safe place for later reference.
• The system may only be commissioned and maintained by personnel authorized to do this and it must only be
carried out in accordance with relevant standards and guidelines.
• Never cover the ventilation slots to avoid overheating.
• Never insert metal objects or any other items into the vents. This may permanently damage the unit.
• Protect your unit from contamination with water and humidity to prevent it from permanent damage. Never switch
the unit on when it gets wet. Have it checked at an authorized service center in this case.
• Never operate the units outside of the specifications as this may prevent their functioning.
• Do not operate the unit beyond their specified temperature, humidity or power ratings. Operate the unit only at a
temperature range of –40°C to +50°C and at a humidity of max. 90%.
• The unit should be protected against excessive heat, dust, damp and vibration.
• Do not place any heavy objects on the unit.
• To disconnect the power cord of the unit, pull it out by the plug. Never pull the cord itself.
• Pay attention when laying the connection cable and observe that the cable is not subject to heavy loads, kinks, or
damage and no moisture can get in.
Do not attempt to disassemble the camera board from the dome.
• Contact your local dealer in case of malfunction.
• The warranty becomes void if repairs are undertaken by unauthorized persons. Do not open the housing.
• Maintenance and repair have to be carried out only by authorized service centers. Before opening the cover
disconnect the unit from mains input.
• Only use original parts and original accessories from Videor E. Hartig GmbH.
• Do not use strong or abrasive detergents when cleaning the dome. Use a dry cloth to clean the dome surface.
In case the dirt is hard to remove, use a mild detergent and wipe gently.
2. General Description
• Power & Connection for EDC Dome Camera Housings (# 74125)
Power & Connection for NTD-61xx in Dome Housings (# 74145)
• Input Voltage: 230VAC
• Output Voltage: 24VAC/3.0A (# 74125)
12VDC/24VAC (# 74145)
• Signal/Data and Alarm Loop-tru Terminals Inside
• Weatherproof Die-cast Aluminium Wall Mount Box
• Box includes Turnable Bracket Arm
• Protection Rating: IP66

15
3. Installation
3.1 Dome Camera Series Fastrax I to III (with Power & Connection Box EDC-AKS1,
Art. No. 74125)
3.2 Dome Camera Housing, Series Fastrax III and EDCH
(with Power & Connection Box EDC-AKS1, Art. No. 74125)

16
Fan/heater 24VAC
AC
3.3 Web Dome Camera (with Power & Connection Box NTDF-AKS1, Art. No. 74145 and
Connection Cable NTD-OPX/IPX-CC1, Art. No. 74144)

17
4 Connection
4.1 Connection Box EDC-AKS1, Art. No. 74125
CON4: for one heater and one fan with 24VAC
CON3, CON5, CON6, CON7: to the dome camera
CON2: for external connectiion
CON8: for AC line connection (230VAC)
CAUTION: Power input cable uses suitable product to National Requirement be outdoor.
Minimum conductor size: 0,75mm2, 18AWG
NOTE: To male connections on the Connector Strip, press and hold the button and insert the wire in the
hole below the button. After releasing the button, tug gently on the wire to make certain it is
connected. To disconnect a wire, press and hold the button above the wire and pull out the wire.
NOTE: Place the BNC connector at the safe position not to make a short circuit.
Input AC Linenot connected

18
4.1.1 Using the Connection Cable EDC-OPX/IPX-CC1, Art. No. 74143
(Wiring Dome Housing, Box Art. No. 74125)
Where used, the # 74143 connection cable replaces the original conduit gland in the dome housings of the Fastrax III
series.
Cable assignment
Colour Description Colour Description
brown / white 24VAC housing
fan and heater
orange GND
black / white red / white 24VAC+
red COM1 orange / white 24VAC–
brown NC1 yellow / black FGND
black NO1 green / white RX- (TX-)
grey AL1 grey / white RX+ (TX+)
blue AL2 blue / white GND
green AL3
yellow AL4
open ends
(assignment
see table)
Dome Side Housing Side

19
4.2 Power & Connection Box NTDF-AKS1, Art. No. 74145
Input AC Line
CON4: for one heater and one fan with 24VAC
CON3, CON5: to the dome camera
CON2: for external connectiion
CON8: for AC line connection (230VAC)
CAUTION: Power input cable uses suitable product to National Requirement be outdoor.
Minimum conductor size: 0,75mm2, 18AWG
NOTE: To male connections on the Connector Strip, press and hold the button and insert the wire in the
hole below the button. After releasing the button, tug gently on the wire to make certain it is
connected. To disconnect a wire, press and hold the button above the wire and pull out the wire.
NOTE: Place the BNC connector at the safe position not to make a short circuit.

20
4.2.1 Using the Connection Cable NTD-OPX/IPX-CC1, Art.-Nr. 74144
(Wiring IP Dome – Box, Art. No. 74145)
Where used, the # 74144 connection cable replaces the original conduit gland in the dome housings of the Fastrax III
series.
Pin assignment
Connector 1: Network Jack RJ45 (RX+, RX-, TX+, TX-)
Connector 2: 12VDC Jack (12VDC+, GND)
Connector 3: Alarm I/O and RS-485 must be assembled to 16pin connector
(RS-485 RX+, RX-485 RX-, ALARM OUT, ALARM IN).
Connector 4: Terminal Block 2 pin (24VAC Fan / Heater: 24VAC+, 24VAC-)
Connector 5: Terminal Block 3 pin (12VDC+, GND)
Cable assignment
open ends
open ends
(assignment
see table)
Colour Description Colour Description
orange RX+
Network
orange / white RS-485 RX+ Telemetry
brown RX– green / white RS-485 RX–
green TX+ yellow / black Alarm output
grey TX– brown / white Alarm output
red / white 12VDC+ red Alarm input 1
black / white GND yellow
blue / white 24VAC+ blue Alarm input 2
grey / white 24VAC– black
Dome Side Housing Side
