Enerdis T82N-PAR1232B User manual

FR – Notice de fonctionnement
GB – User’s manual
MS01 7561 ind01
Convertisseurs de Puissance Active - Réactive
Active - Reactive Power Transducers
82N-PAR1232B / QAR1232B
Sécurité / Security
Vous venez d’acquérir un transducteur analogique du type 82N et nous vous remercions de votre confiance.
Cet appareil est destiné à être utilisé dans les installations de CA III 300V, degré de pollution 2, conformément aux disposi
tions de la norme CEI 61010 1 et CEI 61010 2 030.
La catégorie de mesure III est applicable aux circuits de test et de mesure connectés aux parties de l'installation raccordées
en basse tension. Au minimum, deux niveaux de dispositifs de protection contre les surintensités sont supposés être présents
entre le transformateur et le point de mesure.
Pour installer votre appareil dans les meilleures conditions, lisez attentivement cette notice d’installation et respectez les
précautions d'installation, qui y sont mentionnées.
L’appareil décrit dans ce manuel est destiné à être exclusivement utilisé par un personnel habilité et préalablement formé. Il
doit être installé dans une armoire ou une baie technique de mesure accessible uniquement au personnel habilité.
Afin que la protection assurée par cet appareil ne soit pas compromise, celui ci doit être utilisé conformément à cette notice.
Ce produit est un convertisseur alimenté par une alimentation auxiliaire (sauf cas autoalimenté), et ne comporte pas d’inter
rupteur pour sa mise hors tension. L’installation électrique doit donc :
Inclure un interrupteur ou un disjoncteur, de préférence proche du convertisseur
Prévoir que cet interrupteur ou disjoncteur soit placé convenablement et facilement accessible
Prévoir que cet interrupteur ou disjoncteur soit marqué comme étant le dispositif de coupure de l'appareil
Prévoir une protection des voies de mesure et de l'alimentation auxiliaire par un dispositif de protection, fusible, disjoncteur
Thank you for buying this T82N analog transducer.
This device is intended for use under the conditions of installation AT III 300V, degree of pollution 2, in accordance with the
provisions of IEC standard 61 1 -1 and CEI 61 1 -2- 3 .
Measurement category III is applicable to test and measuring circuits connected to parts of the installation connected at low
voltage. At least two levels of protection against excess current are assumed to be present between the transformer and the
measuring point.
To install your device in the best condition, read this installation manual carefully and observe the precautions it recommends.
The device is intended for use only by accredited and properly trained staff and for safety reasons, must be used according to
the following instructions.It must be installed in a measuring cabinet or measuring bay accessible only to authorized person-
nel.
This product is a converter powered by an auxiliary power supply (except self-powered version), , and has no switch on/off.
The electrical installation must:
- Include a switch or circuit breaker, preferably close to the converter
- Ensure that the switch or circuit breaker is properly placed and easily accessible
- Provide that the switch or circuit breaker is marked as the unit's disconnecting device
- Ensure that the measurement and power supply inputs are protected by fuses or a circuit breaker
16 Rue Georges Besse - Silic 44
92182 AN ONY Cedex FRANCE
Maintenance / Maintenance
Aucune pièce électronique ou électrique n’étant échangeable par l’utilisateur final, l’appareil devra être retourné au centre de
réparation et de service après vente MANUMESURE
Adresse : MANUMESURE 45 route de saint Eugène 14130 REUX
No electronic or electric part being exchangeable by the end user, the device must be returned to the center for repair and
after-sales service MANUMESURE.
Address : MANUMESURE 45 route de Sainte Eugène 14130 REUX
Précautions d’installation / Installation Precautions
A réception de l’appareil, contrôler qu’il est intact et n’a subi aucun dommage pendant le transport. Lorsque l’on suspecte que
l’appareil n’est plus sûr, il doit être mis hors service.
Avant de procéder à l’installation électrique de l’appareil et de ses éléments périphériques, vérifier que l’alimentation électri
que est débranchée et cadenassée conformément aux règles de l’art et de la sécurité. Vérifier que la tension d’utilisation et la
tension du réseau coïncident.
Pour nettoyer votre appareil déconnectez le du réseau électrique et de son alimentation auxiliaire, utilisez exclusivement un
chiffon sec pour nettoyer la surface extérieure. Il ne faut pas utiliser de produits abrasifs, ni de solvants et en aucun cas mouil
ler les bornes de branchement.
Upon receipt of the unit, check that it is intact and has not been damaged during transport. When it is suspected that the
device is no longer safe, it must be switched off.
Before proceeding with the electrical installation of the apparatus and its peripheral elements, check that the power supply is
disconnected and padlocked in accordance with the rules of the trade and security. Check that the operating voltage and the
mains voltage coincide.
With the device disconnected from the power supply network, clean the outside surface using only a dry cloth. Do not use
abrasives or solvents. Do not wet the connecting terminals.
Montage mécanique / mechanical assembly
Le montage du T82N quelque soit la version (boitier fixe ou embrochable) peut se faire sur rail DIN ou sur un fond d’armoire.
Le montage rail DIN s’effectue via les 2 accessoires de fixation suivant :
Mounting the T82N whatever version (fixed or plug housing) can be DIN rail or on a cabinet
bottom.
The DIN rail mounting is via the 2 following mounting accessories:
Rail DIN symétrique référence symmetrical reference : PDINSYME
Rail DIN asymétrique référence asymetric reference : PDINASYM
Le montage sur fond d’armoire, se réalise en vissant l’embase référence EMBB4003 (pour
la version embrochable) ou l’appareil directement (pour la version fixe) par l’intermédiaire
des 2 trous de diamètre 4,5 mm. L’entraxe horizontal entre vis est de 60 mm et l’entraxe
vertical est de 115 mm.
Mounting on panel, is realized by screwing the base reference EMBB4 3 (for plug view) or device directly (for fixed version)
through 2 holes of diameter 4.5 mm. The horizontal distance between the screws is 6 mm and the vertical spacing is 115
mm.
Raccordement des bornes / Terminal connection
Le raccordement des bornes (1 2 3 4 5 6 7 8 9 10 11 12 13 14) se fait par l’intermédiaire de deux fils
de 2,5mm² ou 1 fil de 6mm², il peut se faire sur le produit directement (Boîtier standard) ou sur l’emba
se directement (Boîtier embrochable).
The terminal connection (1-2-3-4-5-6-7-8-9-1 -11-12-13-14) is via two rope 2.5mm² or 6mm² wire 1, it
can be done on the product directly (standard housing) or directly on the base (plug housing)
Le couple de serrage est de 0,6 Nm.
The tightening torque is .6 Nm.
Les schémas de raccordement électriques sont dans le document MS01-7562
Electrical connection diagrams are in the document MS01-7562
Informations complémentaires / Further information
Nature du mesurande / Nature of the measurand :
Catégorie de surtension / Overvoltage category : CAT III
Degré de pollution / Degree of pollution : 2

Caractéristiques environnement et normatifs / Environmental characteristics and normative
L’appareil est destiné à une utilisation en intérieur, à une altitude inférieure à 2000 m.
The device is intended for indoor use at altitudes below 2 m.
Caractéristiques électriques / Electrical Specifications
Cet appareil est destiné à être utilisé dans les installations de catégorie III et de degré de pollution 2, conformément aux dis
positions de la norme CEI 61010 1 et CEI 61010 2 030.
This device is intended for use in Category III installations and Pollution Degree 2 in accordance with the IEC 61 1 -1 and
CEI 61 1 -2- 3 .
Fonction de transfert / Transfer function
Simple pente / Single slope
Type de réseau / Network Type
TNE 3/4F 2 ponts ½
Tension nom Ph N
Tension nom Ph Ph
"100 / √3 V" "110 / √3 V" "115 / √3 V" "400 / √3 V"
"100 V" "110 V" "115 V" "120 V" "127 V" "230 V" "240 V" "380 V" "400 V"
Courant nominal / Nominal current
"1 A" "5 A"
Etendue de mesure / Measuring range
±1,35 ≥ Sn ≥ ±0,50
Fréquence / Frequency
50 Hz ±5 Hz et 60 Hz ±5 Hz
Consommation / Consumption
Entrée mesure / Measure input
Entrée I : ≤ 0,2VA – Entrée U : ≥ 500 Ω / V
Surcharge continue / Continous overload
Entrée I : 2 In – Entrée U : 1,2 Un
Surcharge de courte durée/ Overload short
20 In 1s répété 5 fois 2 Un 1s répété 10 fois
20 In 1s repeated 5 times 2 Un 1s repeated 10 times
Signal de sortie / Output signal
‘0/1 mA’ ‘0/2,5 mA’ ‘0/5 mA’ ‘0/10 mA’ ‘0/20 m’ ‘0/1 V’ ‘0/5 V’ ‘0/10 V’ ‘1/0/1 mA’
‘2,5/0/2,5 mA’ ‘5/0/5 mA’ ‘10/0/10 mA’ ‘20/0/20 mA’ ‘1/0/1 V’ ‘5/0/5 V’ ‘10/0/10 V’ ‘1/5
mA’ ‘2/10 mA’ ‘4/20 mA’ ‘1/5 V’ ‘2/10 V’ ‘1/3/5 mA’ ‘2/6/10 mA’ ‘4/12/20 mA’
Résistance de charge en sortie
Output load resistance
0 Ω à 20 V / Is
Influence Résistance de charge
Influence Load Resistance
±0,1% de 0 Ω à R_max
Is pour surcharge en entrée
Is for input overload
33 V / R_charge ; 75 mA max
Ondulation résiduelle / Ripple
0,4%
Temps de réponse / Response time
260 ms à 95% du signal de sortie
26 ms 95% of the output signal
Classe de précision / Accuracy
Classe / Class 0,5 Si / if : 0,75.Sn ≤ | PQmax | ≤ 1,35.Sn
Classe 1 / Class Si / if : 0,5.Sn ≤ | PQmax | < 0,75.Sn
Source Auxiliaire / Auxiliary supply
100 / √3 VAC 1 10 / √3 VAC 115 / √3 VAC 100 VAC 110 VAC 115 VAC 127
VAC 220 VAC 230 VAC 240 VAC 380 VAC 400 VAC 440 VAC (±10%)
24 VDC 48 VDC 110 VDC 125 VDC (±20%)
Isolement / Isolation
Entrée/Sortie / Input/output
Circuits/Masse / Circuits / Mass
2 kV
4 kV
Consommation source auxiliaire / Auxiliary
power consumption
3 W 3 VA
IK
IP
0,6 sur le capot / On the hood - 0.2 sur le socle / on the base
IP20

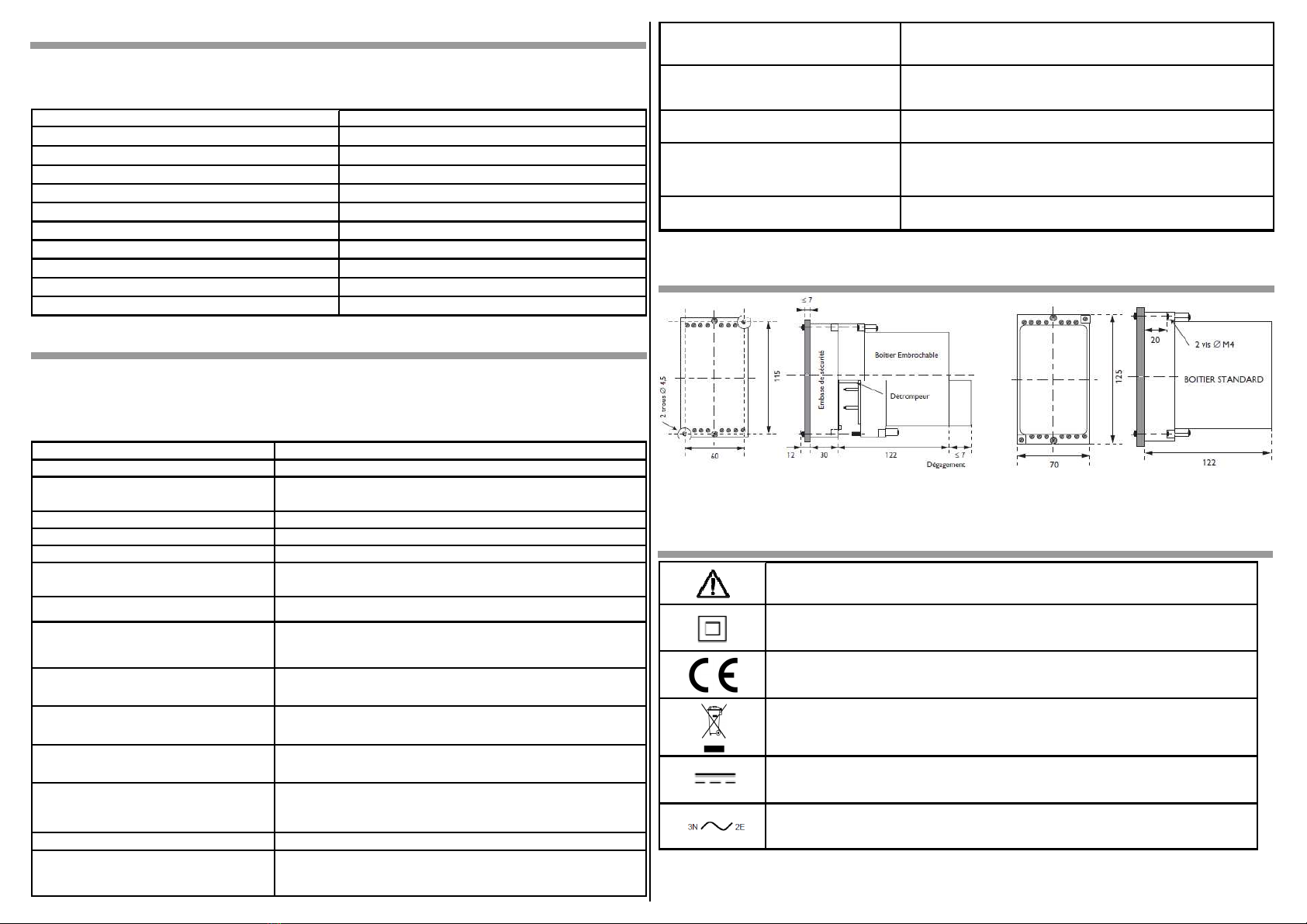

Caractéristiques mécanique / Mechanical characteristics
T82N version embrochable T82N version fixe
Masse / Weight : 850 g
Température d’utilisation / Operating temperature 10 à +60 °C
Humidité en utilisation / Use moisture
Jusqu’à 95% à 45 °C
Température de stockage / Storage temperature
-25 à +70 °C
Electromagnétiques / Electromagnetic
2014/30/UE(CEM)
CEI 61326 1 (07/2013)
Sécuritaires / Safe
2014/35/UE
CEI 61010 1 (01/2011) / CEI 61010 2 030
Métrologiques / Metrological
CEI 60688 (04/2013)
Climatiques / Climate
CEI 60688 (04/2013)
Mécaniques / Mechanical
CEI 60068 2 6 (04/2008)
CEI 60068 2 27 (07/2009)
Ne pas utiliser ce produit en dehors du domaine de fonctionnement spécifié dans la notice
Do not use this product outside the operating range specified in the operating instructions
Définition des symboles sur l’étiquette / Defining symbols on the label
L’opérateur doit consulter la présente notice à chaque fois que ce symbole est rencontré
The operator must consult the present manual whenever this symbol is encountered
Appareil protégé par une isolation double
Device protected by double insulation
Le marquage CE indique la conformité à la directive européenne
The CE marking indicates compliance with the European Directive
Le symbole indique que le produit fait l'objet d'une collecte sélective conformément à la directive
DEEE. Ce matériel ne doit pas être traité comme un déchet ménager.
The symbol indicates that the product is being collected in accordance with the WEEE Directive.
This material should not be treated as household waste.
Courant continu; Circuit à courant continu seulement pour une alimentation auxiliaire
.
Continuous current; DC circuit only for auxiliary power supply.
Deux éléments de mesure pour réseau à quatre fils avec charge non équilibrée
Two measuring elements for four wire network with unbalanced load
