Entrematic Ditec QIK4E User manual

Ditec QIK4E-7EH-7YEH
www.ditecentrematic.com
IP1861 • 2015-12-02

2
IP1861 - 2015-12-02
Italiano 3
English 23
Franais 43
Deutsch 63
Español 83
Português 103

Ditec QIK4E-7EH-7YEH
Barriera elettromeccanica
(istruzioni originali)
www.ditecentrematic.com
IP1861IT
Manuale Tecnico

4
IP1861IT - 2015-12-02

5
IP1861IT - 2015-12-02
Indice
Legenda
Argomento Pagina
1. Avvertenze generali per la sicurezza 6
2. Dichiarazione CE di Conformità 7
2.1 Direttiva macchine 7
3. Dati tecnici 8
3.1 Indicazioni di utilizzo 8
4. Installazione tipo 9

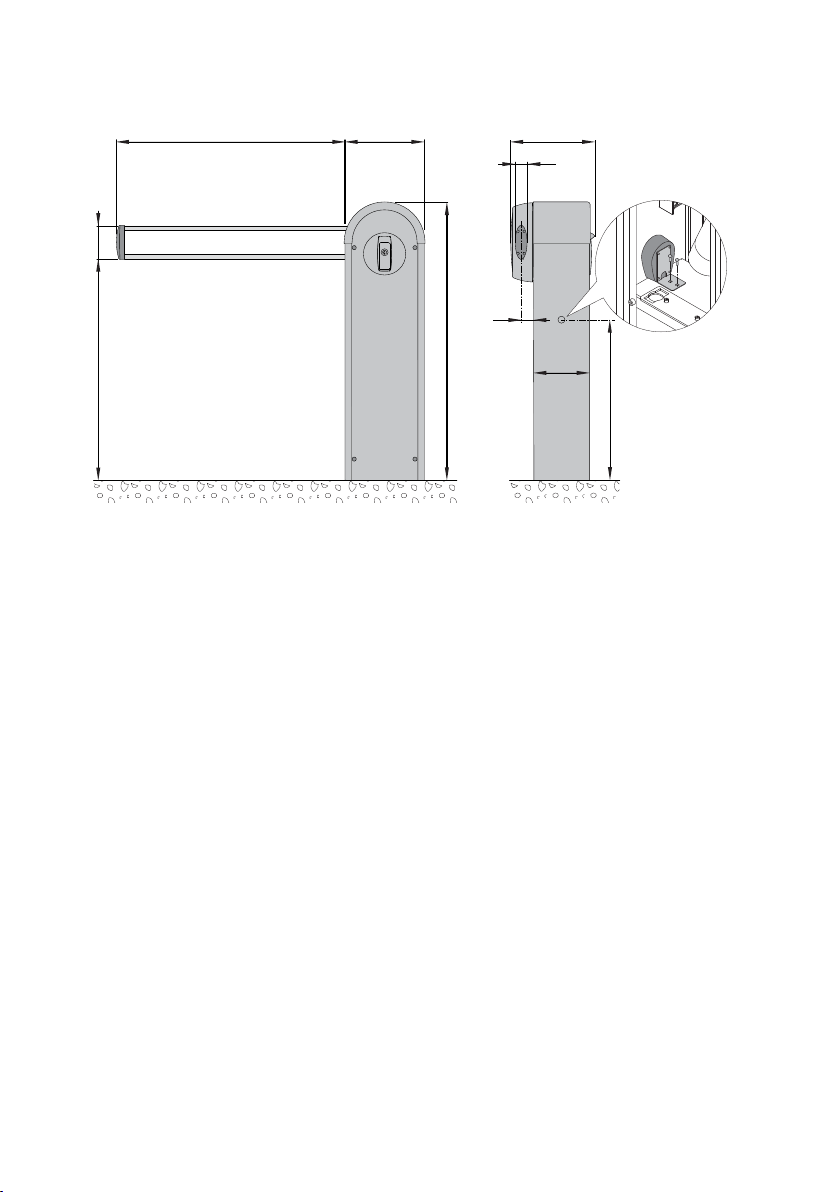

5. Dimensioni 10

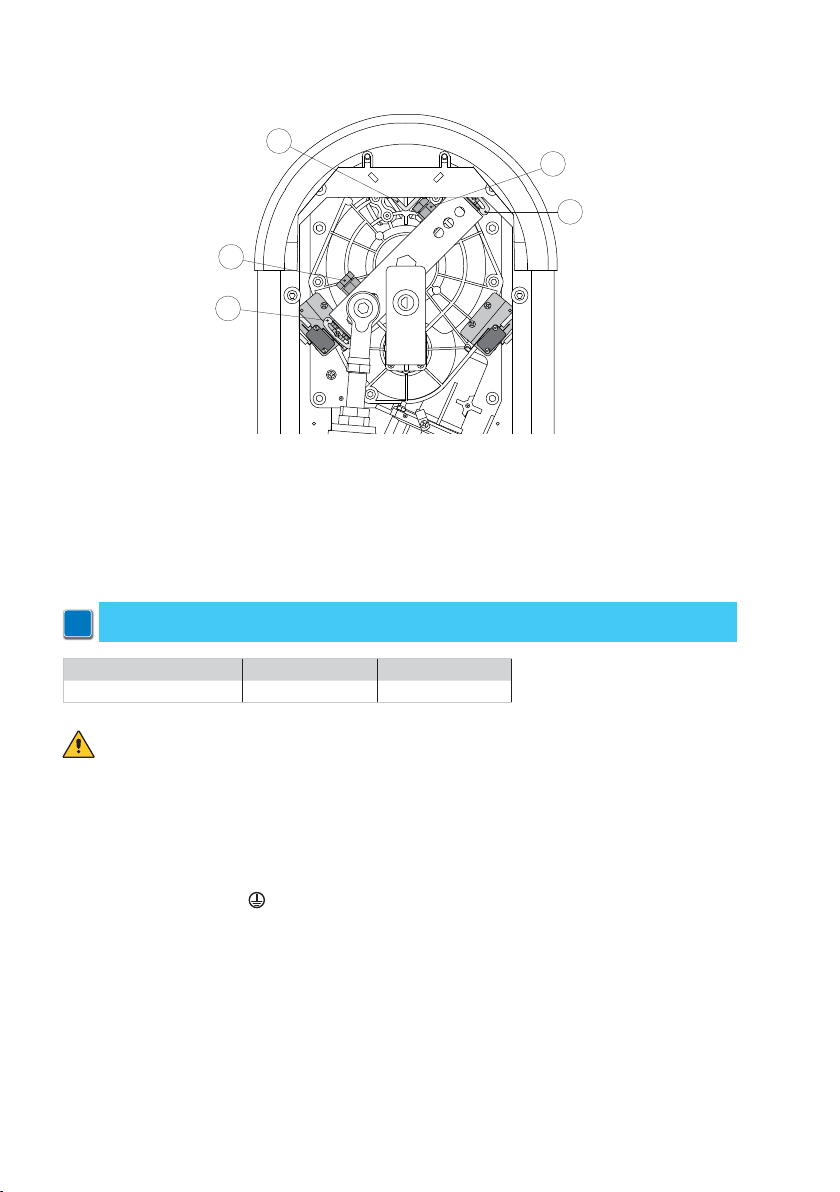

6. Componenti principali 11

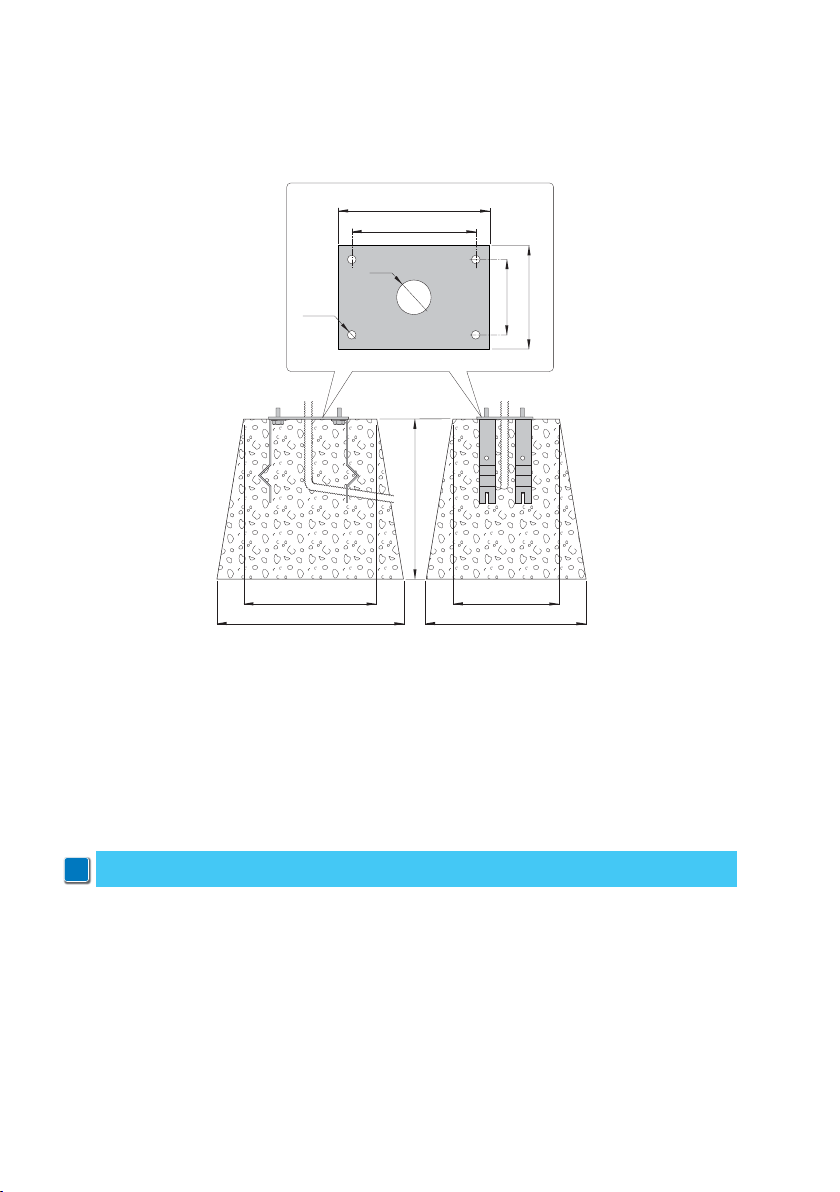

7. Installazione meccanica 12
8. Installazione asta 13
9. Bilanciamento dell’asta 14
10. Scelta del senso di apertura 15
11. Regolazione dei finecorsa (solo QIK4E) 16
12. Collegamenti elettrici 16

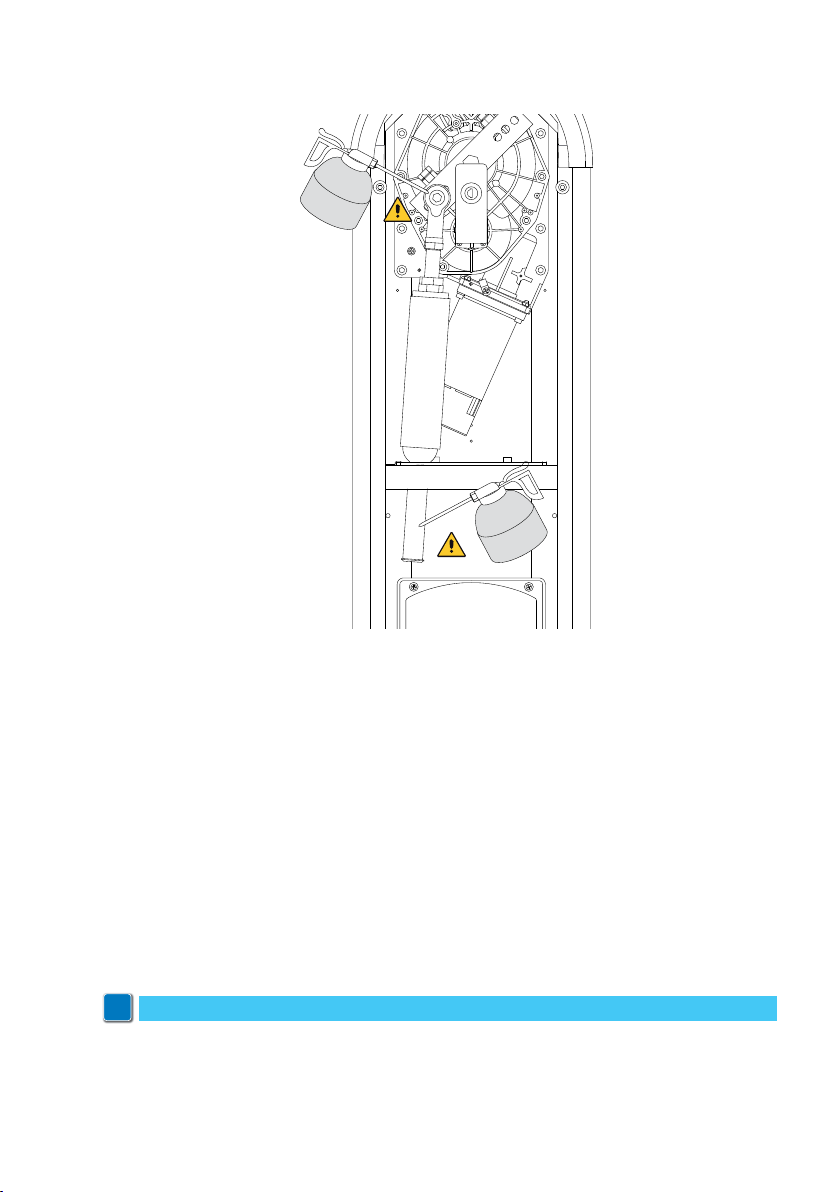

13. Piano di manutenzione ordinaria 17
Istruzioni d’uso 19
i
Questo simbolo indica istruzioni o note relative alla sicurezza a cui prestare particolare
attenzione.
Questo simbolo indica informazioni utili al corretto funzionamento del prodotto.

6
IP1861IT - 2015-12-02
1. Avvertenze generali per la sicurezza
Il presente manuale di installazione è rivolto esclusivamente a personale qualificato.
L’installazione, i collegamenti elettrici e le regolazioni devono essere effettuati nell’osservanza
della Buona Tecnica e in ottemperanza alle norme vigenti.
Leggere attentamente le istruzioni prima di iniziare l’installazione del prodotto.
Una errata installazione può essere fonte di pericolo.
I materiali dell’imballaggio (plastica, polistirolo, ecc.) non vanno dispersi nell’ambiente e non
devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
Prima di iniziare l’installazione verificare l’integrità del prodotto.
Non installare il prodotto in ambiente e atmosfera esplosivi: presenza di gas o fumi infiammabili
costituiscono un grave pericolo per la sicurezza.
Prima di installare la motorizzazione, apportare tutte le modifiche strutturali relative alla realizza-
zione dei franchi di sicurezza ed alla protezione o segregazione di tutte le zone di schiacciamento,
cesoiamento, convogliamento e di pericolo in genere.
Verificare che la struttura esistente abbia i necessari requisiti di robustezza e stabilità. Il costruttore
della motorizzazione non è responsabile dell’inosservanza della Buona Tecnica nella costruzione
degli infissi da motorizzare, nonché delle deformazioni che dovessero intervenire nell’utilizzo.
I dispositivi di sicurezza (fotocellule, coste sensibili, stop di emergenza, ecc.) devono essere
installati tenendo in considerazione: le normative e le direttive in vigore, i criteri della Buona
Tecnica, l’ambiente di installazione, la logica di funzionamento del sistema e le forze sviluppate
dalla porta motorizzata.
I dispositivi di sicurezza devono proteggere eventuali zone di schiacciamento, cesoiamento, con-
vogliamento e di pericolo in genere, della porta motorizzata.
Applicare le segnalazioni previste dalle norme vigenti per individuare le zone pericolose.
Ogni installazione deve avere visibile l’indicazione dei dati identificativi della porta motorizza-
ta.
Quando richiesto, collegare la porta motorizzata ad un efficace impianto di messa a terra eseguito
come indicato dalle vigenti norme di sicurezza.
Durante gli interventi di installazione, manutenzione e riparazione, togliere l’alimentazione prima
di aprire il coperchio per accedere alle parti elettriche.
La rimozione del carter di protezione dell’automazione deve essere eseguita esclusivamente da
personale qualificato.
La manipolazione delle parti elettroniche deve essere effettuata munendosi di bracciali con-
duttivi antistatici collegati a terra. Il costruttore della motorizzazione declina ogni responsa-
bilità qualora vengano installati componenti incompatibili ai fini della sicurezza e del buon funzio-
namento.
Per l’eventuale riparazione o sostituzione dei prodotti dovranno essere utilizzati esclusivamente
ricambi originali.
L’installatore deve fornire tutte le informazioni relative al funzionamento automatico, manuale e di
emergenza della porta motorizzata, e consegnare all’utilizzatore dell’impianto le istruzioni d’uso.

7
IP1861IT - 2015-12-02
2. Dichiarazione CE di conformità
2.1Direttiva macchine
(Direttiva 2006/42/CE, Allegato II-B)
Il fabbricante Entrematic Group AB con sede in Lodjursgatan 10, SE-261 44 Landskrona, Sweden
dichiara che barriera motorizzata tipo Ditec QIK4E-QIK7EH-QIK7YEH è conforme ai requisiti es-
senziali delle seguenti direttive CE:
- Direttiva compatibilità elettromagnetica 2004/108/CE
- Direttiva macchine 2006/42/CE
- Direttiva prodotti da costruzione 89/106/CE
è conforme alle seguenti caratteristiche della norma EN 13241-1 (Allegato ZA):
- Controllo della produzione in fabbrica (Conforme)
- Rilascio di sostanze pericolose (Conforme)
- Resistenza al carico del vento (Classe 5)
- Apertura sicura (Conforme)
- Resistenza meccanica e stabilità (Conforme)
- Forze di manovra (Conforme)
Organismo notificato: Treviso Tecnologia - CERT
Registrazione numero: 1600
Indirizzo: Via Pezza Alta, 34 31046 Rustignè di Oderzo (TV)
Landskrona, 12-02-2013 Marco Pietro Zini
(BA President)
Ai sensi della Direttiva macchine (2006/42/CE) l’installatore che motorizza una porta o un cancello
ha gli stessi obblighi del costruttore di una macchina e come tale deve:
- predisporre il fascicolo tecnico che dovrà contenere i documenti indicati nell’Allegato V della
Direttiva macchine;
(Il fascicolo tecnico deve essere conservato e tenuto a disposizione delle autorità nazionali
competenti per almeno dieci anni a decorrere dalla data di costruzione della porta motorizzata);
- redigere la dichiarazione CE di conformità secondo l’Allegato II-A della Direttiva macchine e
consegnarla al cliente;
- apporre la marcatura CE sulla porta motorizzata ai sensi del punto 1.7.3 dell’Allegato I della
Direttiva macchine.
Mar
a
co
o
PiePie
Pie
Pie
Pi
Pi
i
e
Pie
Pie
Pie
Pie
Pi
i
i
ie
Pie
i
i
i
Pie
Pie
P
i
Pi
ie
Pie
P
P
P
P
P
i
Pi
P
P
P
P
P
P
P
P
Pie
P
P
P
P
P
P
P
Pie
e
e
P
Pie
Pie
P
P
P
P
e
e
e
P
P
P
Pie
Pie
P
P
P
P
e
e
e
P
P
P
P
P
P
P
P
Pie
e
e
e
P
P
P
P
P
e
e
P
P
P
Pie
P
P
P
P
e
e
e
Pie
P
P
P
P
P
P
e
e
e
P
P
P
P
P
e
e
e
e
P
P
P
P
P
P
Pie
e
e
e
e
Pi
P
P
P
P
P
e
e
Pie
P
P
P
P
P
P
e
e
e
e
Pi
P
P
P
P
ie
Pie
e
e
P
P
P
P
P
e
e
e
e
e
e
e
e
P
P
P
P
P
e
e
e
e
P
P
P
P
e
e
e
e
P
P
P
e
e
e
e
P
P
P
e
e
e
e
P
P
P
t
t
tr
tro
tro
tr
tr
r
t
t
tr
r
t
tr
tr
t
tr
r
r
r
r
r
tr
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
Zi
Z
Z
Z
Z
Zi
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
Z
ni
ni
ni
i
i
i
ni
i
i
i
i
i
i
i
i
i
ni
i
i
i
ni
ni
i
ni
n
n
n
i
i
ni
ni
n
n
i
n
n
n
n
n
i
i
ni
i
n
i
i
i
i
n
i
i
i
n
i
n
n
n
n
n
n
n
(BA
B
(
BA
BA
(BA
(BA
BA
(BA
(
(
BA
(BA
(
(
A
A
BA
(
(
(
(
BA
A
(
(
(
(
(
(
B
(BA
A
BA
(
(
(
(
B
B
B
B
B
B
A
A
A
(
(
B
B
B
B
B
A
A
A
A
A
A
(
B
B
B
B
B
B
BA
B
A
A
A
A
(
B
B
B
B
B
B
A
A
A
A
A
A
A
B
B
B
B
B
A
A
A
A
P
P
P
P
PrPrPr
Pr
P
P
P
P
P
P
P
P
P
Pr
P
r
r
P
P
P
Pr
Pr
P
P
Pr
Pr
P
P
P
P
P
r
r
r
P
P
P
P
Pr
Pr
Pr
P
P
Pr
P
P
P
P
Pr
Pr
P
P
P
r
r
P
P
P
P
Pr
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
esi
esi
e
esi
esi
i
esi
e
e
i
i
i
e
i
i
i
e
e
e
e
i
i
i
i
i
i
i
e
e
e
e
e
e
e
e
e
e
es
e
e
e
e
e
e
e
e
e
den
den
den
den
den
e
en
d
den
d
d
en
d
d
d
d
d
den
d
d
d
d
den
de
d
d
t)
t)
t)
t)
t
t
t
t
t
t
t
t
t
)
)
)
)
)
)
t
t
t)
t
t
t
t
t
t
)
)
)
)
)
t
t
t
t)
t
t
t
t
t
)
)
)
)
t
t
t
t
t
t
)
)
)
)
)
t)
t
t
t
t
t)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)

8
IP1861IT - 2015-12-02
3. Dati tecnici
QIK4E QIK7EH - QIK7YEH
Alimentazione 230 V~ 50 Hz 230 V~ 50/60 Hz
Assorbimento 1,5 A 1 A
Fusibile di linea F1,6A F1,6A
Coppia 90 Nm 70 Nm
Classe di isolamento Classe 1 Classe 1
Tempo di apertura 4 s/90° 2÷6 s/90°
Tempo di chiusura 4 s/90° 2÷6 s/90°
Lunghezza asta
(max)
3700 mm 6000 mm
Classe di servizio 4 - INTENSO 5 - MOLTO INTENSO
Intermittenza S2 = 15 min
S3 = 30%
S2 = 60 min
S3 = 60%
Temperatura min -20° C max +55° C min -20° C max +55° C
Grado di protezione IP24D IP24D
Quadro elettronico E1A EL31R
3.1 Indicazioni di utilizzo
Classe di servizio: 4 (minimo 10÷5 anni di utilizzo con 100÷200 cicli al giorno).
Utilizzo: INTENSO (per ingressi condominiali, industriali, commerciali, parcheggi con uso carraio
o pedonale intenso).
Classe di servizio: 5 (minimo 5 anni di utilizzo con 600 cicli al giorno).
Utilizzo: MOLTO INTENSO (per ingressi condominiali, industriali, commerciali, parcheggi con
uso carraio o pedonale molto intenso).
- Le prestazioni di utilizzo si riferiscono al peso raccomandato (circa 2/3 del peso massimo con-
sentito). L’utilizzo con il peso massimo consentito potrebbe ridurre le prestazioni sopra indicate.
- La classe di servizio, i tempi di utilizzo e il numero di cicli consecutivi hanno valore indicativo.
Sono rilevati statisticamente in condizioni medie di utilizzo e non possono essere certi per ogni
singolo caso.
- Ogni ingresso automatico presenta elementi variabili quali: attriti, bilanciature e condizioni
ambientali che possono modificare in maniera sostanziale sia la durata che la qualità di fun-
zionamento dell’ingresso automatico o di parte dei suoi componenti (fra i quali gli automati-
smi). E’ compito dell’installatore adottare coefficienti di sicurezza adeguati ad ogni particolare
installazione.
i
Ogni automatismo presenta elementi variabili quali: attriti, bilanciature e condizioni
ambientali che possono modificare in maniera sostanziale sia la durata che la qualità
di funzionamento dell’operatore o di parte dei suoi componenti, fra i quali la molla. Da
test eseguiti la vita media della molla risulta essere di circa 300.000 cicli, consigliamo
di verificare lo stato di usura della molla una volta raggiunto questo limite e, qualora
presentasse evidenti segni di usura o fosse difficoltoso ottenere il corretto bilancia-
mento dell’asta, sostituirla.

9
IP1861IT - 2015-12-02

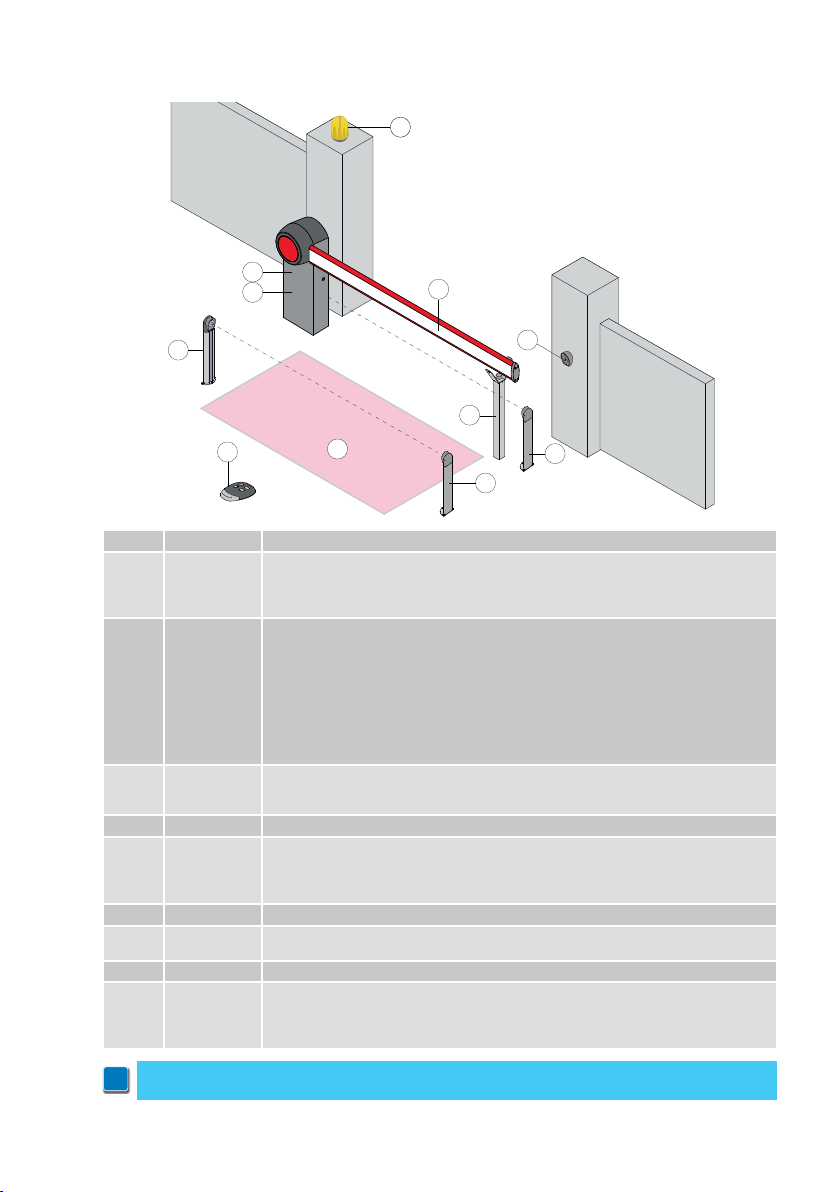

4. Installazione tipo
Rif. Codice Descrizione
1
QIK4E
QIK7EH
QIK7YEH
QIKZ
Armadio barriera
Armadio barriera
Armadio barriera inox
Base di fissaggio armadio
2
QIKB37
QIKB50
QIKB60
QIKSN
QIKBG
QIKLUX
QIKC
QIKAM
QIKGR
Asta ellittica 3700 mm
Asta ellittica 5000 mm
Asta ellittica 6000 mm
Snodo per asta ellittica
Giunto per asta ellittica
Kit illuminazione asta
Confezione 10 catarifrangenti asta
Appoggio mobile
Siepe in alluminio 2000 mm
3QIKAF QIKAFE
QIKAFZ
Appoggio fisso
Appoggio fisso con blocco elettromagnetico
Base di fissaggio appoggio fisso
4LAMPH Lampeggiante
5
XEL5
LAN4
LAN7
XELCA
Selettore a chiave
Tastiera a combinazione
Decodificatore a scheda
Colonnina per accessori di comando
6GOL4 Radiocomando
7XEL2
XELCB Fotocellule Colonnina per fotocellule
8LAB9 Rilevatore a spira magnetica per controllo passaggio
A
Collegare l’alimentazione ad un interruttore onnipolare di tipo omologato con
distanza d’apertura dei contatti di almeno 3 mm (non fornito).
Il collegamento alla rete deve avvenire su canala indipendente e separata dai
collegamenti ai dispositivi di comando e sicurezza.
i
La garanzia di funzionamento e le prestazioni dichiarate si ottengono solo con accessori e
dispositivi di sicurezza DITEC.
5
8
7
7
7
6
3
4
2
A
1

10
IP1861IT - 2015-12-02
5. Dimensioni
1050
575
125840
300
210
50
40
320
PL = min 1300 - max 5800

11
IP1861IT - 2015-12-02
6. Componenti principali
Rif. Codice Descrizione
1Motore 24 V con encoder
2Motore 230 V~
3Regolazione fermo meccanico
4Sblocco a chiave
5
QIKM1
QIKM2
QIKM3
QIKM4
Molla grigia
Molla verde
Molla rossa Ø38 mm
Molla rossa Ø51 mm
6Quadro elettronico
7Finecorsa
8Pattino finecorsa
1
6
4
3
77
8
3
33
2
6
4
8
QIK4E QIK7EH QIK7YEH
5 5

12
IP1861IT - 2015-12-02
7. Installazione meccanica
Tutte le misure riportate sono espresse in mm, salvo diversa indicazione.
- Se la pavimentazione presente non consente un fissaggio robusto e stabile dell’armadio,
predisporre una piazzola di cemento con annegate le zanche di ancoraggio e la piastra di
base QIKZ, che dovrà essere in bolla e pulita.
- Infilare nei fori delle zanche di ancoraggio degli elementi in ferro o di altro materiale per
agganciare le zanche all’armatura di cemento.
- Far passare le canaline passacavi dal foro centrale della piastra.
ATTENZIONE: assicurarsi della robustezza e della stabilità del fissaggio.
- Fissare l’armadio.
i
NOTA: per aprire l’armadio, sbloccare l’automazione come indicato a pag. 20 e svitare
le 4 viti frontali.
700
500
600
400
600
300
210
115
230
Ø12,5
Ø60

13
IP1861IT - 2015-12-02
8. Installazione dell’asta
- Tagliare la lunghezza dell’asta alla misura L=PL+275 mm.
- Installare l’asta come indicato in figura.
1
34
5
2
L
solo PL≥4800mm

14
IP1861IT - 2015-12-02
9. Bilanciamento dell’asta
- Sbloccare l’automazione come indicato a pag. 20 e portare l’asta in posizione verticale di
apertura.
- Fissare la molla nella corretta posizione e in base al senso di apertura scelto come indicato
a pag. 15.
- Mediante i dadi posti sopra la molla (vedere rif. [B] pag. 15), comprimere la molla sino ad
ottenere il bilanciamento dell’asta nella posizione di 5°-30° rispetto al pavimento (in questa
posizione l’asta deve rimanere ferma oppure tendere leggermente verso l’alto).
ATTENZIONE: la compressione della molla deve rispettare la misura A indicata a pag. 15.
- Verificare inoltre che, nelle posizioni terminali di apertura e chiusura l’asta rimanga ferma.
AT TENZIONE: in nessun caso usare la forza motore per sostenere il peso dell’asta. Usare
sempre la molla di bilanciamento.
ATTENZIONE: per PL≥4000 mm è necessario utilizzare l’appoggio fisso QIKAF-QIKAFE
oppure l’appoggio mobile QIKAM. Con l’appoggio fisso con blocco elettromagnetico
QIKAFE installato utilizzare le configurazioni indicate per l’appoggio mobile QIKAM.
PL
560
2 m min
500
PL
(mm)
2500 - 2999 / / QIKM2
3000 - 3600 QIKM3 / /
PL
PL
(mm)
1900 - 1999 / / QIKM1
2000 - 2299 QIKM2 / /
2300 - 2899 / QIKM2 /
2900 - 3199 / / QIKM2
3200 - 4099 QIKM3 / /
4100 - 4799 / QIKM3 /
4800 - 5800 / QIKM4 /
PL
560
2 m min
500
2 m
PL
(mm)
4600 - 5000 / QIKM4 /
PL
560
2 m min
500
PL
(mm)
2700 - 3399 QIKM3 / /
3400 - 3600 / QIKM3 /
PL
PL
(mm)
1300 - 1699 QIKM1 / /
1700 - 1999 / QIKM1 /
2000 - 2499 QIKM2 / /
2500 - 2999 / QIKM2 /
3000 - 3499 / / QIKM2
3500 - 4499 QIKM3 / /
4500 - 5199 / QIKM3 /
5200 - 5800 / QIKM4 /
PL
PL
(mm)
2000 - 2299 QIKM2 / /
2300 - 2899 / QIKM2 /
2900 - 3199 / / QIKM2
3200 - 4099 QIKM3 / /
4100 - 4450 / QIKM3 /

15
IP1861IT - 2015-12-02
10. Scelta del senso di apertura
- Scegliere il senso di apertura come indicato in figura.
- Assemblare la molla mediante l’apposita vite M12x40 [C] con frenafiletti, stringendo con forza
come indicato in figura.
- [QIK4E] Impostare il DIP2 presente sul quadro elettronico E1A come indicato in figura.
[QIK7EH] Impostare il DIP2A presente sul quadro elettronico EL31R come indicato in figura.
- Dopo aver installato l’asta, regolare la compressione della molla mediante i dadi [B] fino a
ottenere la misura A indicata in tabella.
85 Nm
Apertura verso destra
DIP2=OFF [E1A]
DIP2A=OFF [EL31R]
Apertura verso sinistra
DIP2=ON [E1A]
DIP2A=ON [EL31R]
A
QIKM1 (grigia) ≥ 190 mm
QIKM2 (verde) ≥ 190 mm
QIKM3 (rossa Ø38) ≥ 220 mm
QIKM4 (rossa Ø51) ≥ 220 mm
A
B
C

16
IP1861IT - 2015-12-02
11. Regolazione dei finecorsa (solo QIK4E)
- Regolare la posizione di apertura e di chiusura dell’asta mediante le apposite viti [A].
- Regolare l’intervento dei finecorsa di apertura e di chiusura con le apposite camme [C] in
modo che vengano attivati circa 3 mm prima della battuta meccanica [B].
Prima di collegare l’alimentazione elettrica accertarsi che i dati di targa siano rispondenti
a quelli della rete di distribuzione elettrica.
Prevedere sulla rete di alimentazione un interruttore/sezionatore onnipolare con distanza
d’apertura dei contatti uguale o superiore a 3 mm.
Verificare che a monte dell’impianto elettrico vi siano un interruttore differenziale e una pro-
tezione di sovracorrente adeguati.
Utilizzare un cavo elettrico tipo H05RN-F 3G1,5 oppure H05RR-F 3G1,5 e collegarlo ai morsetti
L (marrone) e N (blu), presenti all’interno dell’automazione.
Collegare il cavo di terra .
Il collegamento alla rete di distribuzione elettrica, nel tratto esterno all’automazione, deve av-
venire su canala indipendente e separata dai collegamenti ai dispositivi di comando e sicurezza.
La canala deve penetrare all’interno dell’automazione attraverso i fori presenti sulla piastra
di base per almeno 50 mm.
Accertarsi che non siano presenti bordi taglienti che possano danneggiare il cavo di alimen-
tazione.
Accertarsi che i conduttori dell’alimentazione di rete (230 V) e i conduttori di alimentazione degli
accessori (24 V) siano separati.
12. Collegamenti elettrici
NOTA: i collegamenti elettrici e l’avviamento dei motoriduttori sono illustrati nei manuali
di installazione dei quadri elettronici.
i
A
A
B
C
C
QIK4E QIK7EH - QIK7YEH
Quadro elettronico E1A EL31R

17
IP1861IT - 2015-12-02
13. Piano di manutenzione ordinaria
Effettuare le seguenti operazioni e verifiche ogni 6 mesi, in base all’intensità di utilizzo dell’au-
tomazione.
Togliere alimentazione 230 V~ e batterie (se presenti):
- Pulire e oliare i leverismi e controllare che dadi e viti siano tutti ben avvitati.
- Pulire ed ingrassare lo snodo ed il palo molla come indicato in figura.
- Controllare i collegamenti elettrici.
- Verificare il funzionamento dello sblocco manuale.
- Verificare il corretto bilanciamento dell’asta, come indicato a pag. 14.
- [QIK4E] Verificare il valore della capacità del condensatore del motore.
- Verificare lo stato di usura della parti meccaniche, in particolare la molla a circa 300.000
cicli/lavoro.
Ridare alimentazione 230 V~ e batterie (se presenti):
- [QIK4E] Verificare il corretto funzionamento dei finecorsa.
- Verificare il corretto funzionamento del rilevamento ostacoli.
- Controllare il corretto funzionamento di tutte le funzioni di comando e sicurezza.
NOTA: Per le parti di ricambio fare riferimento al listino ricambi.
i

18
IP1861IT - 2015-12-02

19
IP1861IT - 2015-12-02
Le presenti avvertenze sono parte integrante ed essenziale del prodotto e devono essere
consegnate all’utilizzatore.
Leggerle attentamente in quanto forniscono importanti indicazioni riguardanti la sicurezza di
installazione, uso e manutenzione.
È necessario conservare queste istruzioni e trasmetterle ad eventuali subentranti nell’uso
dell’impianto.
Questo prodotto dovrà essere destinato solo all’uso per il quale è stato espressamente concepito.
Ogni altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere
considerato responsabile per eventuali danni causati da usi impropri, erronei ed irragionevoli.
Questo prodotto non è destinato a essere usato da persone (bambini compresi) le cui capacità
fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a
meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di una persona respon-
sabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio.
Evitare di operare in prossimità delle cerniere o organi meccanici in movimento.
Non entrare nel raggio di azione della porta motorizzata mentre è in movimento.
Non opporsi al moto della porta motorizzata poiché può causare situazioni di pericolo.
Non permettere ai bambini di giocare o sostare nel raggio di azione della porta motorizzata.
Tenere fuori dalla portata dei bambini i radiocomandi e/o qualsiasi altro dispositivo di comando,
per evitare che la porta motorizzata possa essere azionata involontariamente.
In caso di guasto o di cattivo funzionamento del prodotto, disinserire l’interruttore di alimenta-
zione, astenendosi da qualsiasi tentativo di riparazione o di intervento diretto e rivolgersi solo
a personale qualificato.
Il mancato rispetto di quanto sopra può creare situazioni di pericolo.
Qualsiasi intervento di pulizia, manutenzione o riparazione, deve essere effettuato da personale
qualificato.
Per garantire l’efficienza dell’impianto ed il suo corretto funzionamento è indispensabile attenersi
alle indicazioni del costruttore facendo effettuare da personale qualificato la manutenzione
periodica della porta motorizzata.
In particolare si raccomanda la verifica periodica del corretto funzionamento di tutti i dispositivi
di sicurezza.
Gli interventi di installazione, manutenzione e riparazione devono essere documentati e tenuti
a disposizione dell’utilizzatore.
Per un corretto smaltimento delle apparecchiature elettriche ed elettroniche, delle pile e
degli accumulatori, l’utilizzatore deve consegnare il prodotto presso gli appositi “centri di
raccolta differenziata” predisposti dalle amministrazioni comunali..
Istruzioni d’uso
Avvertenze generali
DA STACCARE E CONSEGNARE ALL’UTILIZZATORE

20
IP1861IT - 2015-12-02
In caso di guasto o di mancanza di tensione, inserire e ruotare la chiave in senso antiorario,
aprire completamente lo sportello. Aprire manualmente la barriera.
Per ribloccare la barriera, chiudere lo sportello, girare la chiave in senso orario e togliere la
chiave.
Istruzioni di sblocco manuale
ATTENZIONE: non sbloccare con le molle in tensione senza asta. Eseguire le operazioni di
blocco e sblocco asta a motore fermo. Non entrare nel raggio d’azione dell’asta. A barriera
sbloccata l’asta può avere dei movimenti autonomi. Quando lo sportello è chiuso, ma la
chiave è ancora orizzontale il micro di sblocco è aperto, impedendo così ogni manovra.
Per disalimentare la barriera è necessario togliere l’alimentazione e scollegare le bat-
terie (se presenti).
Per qualsiasi problema e/o informazione contattare il servizio assistenza.
Timbro installatore Operatore
Data intervento
Firma tecnico
Firma committente
Intervento effettuato
DA STACCARE E CONSEGNARE ALL’UTILIZZATORE
1 2
Entrematic Group AB
Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com
