ULTRA
Guía rápida de instalación y programación Español
AVISO
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de seguridad
y otras explicaciones que deben ser tenidas en cuenta. Puede descargar la versión más actualizada de esta guía y
del manual de instalación en el apartado “Descargas” de la web de Erreka: http://www.erreka-automation.com
Las opciones y funciones descritas en la presente guía son aplicables a partir de la versión del firmware que se indica
sobre el circuito. El firmware, como parte de un proceso de mejora continua, está sujeto a la incorporación de
nuevas funcionalidades o a su ampliación, y como consecuencia a la generación de nuevas versiones no
necesariamente compatibles con las anteriores. Por lo tanto, si la versión de su firmware es inferior a la indicada en
esta guía, es posible que algunas opciones y funciones no estén disponibles o sean diferentes.
E289A
D289A
L
L

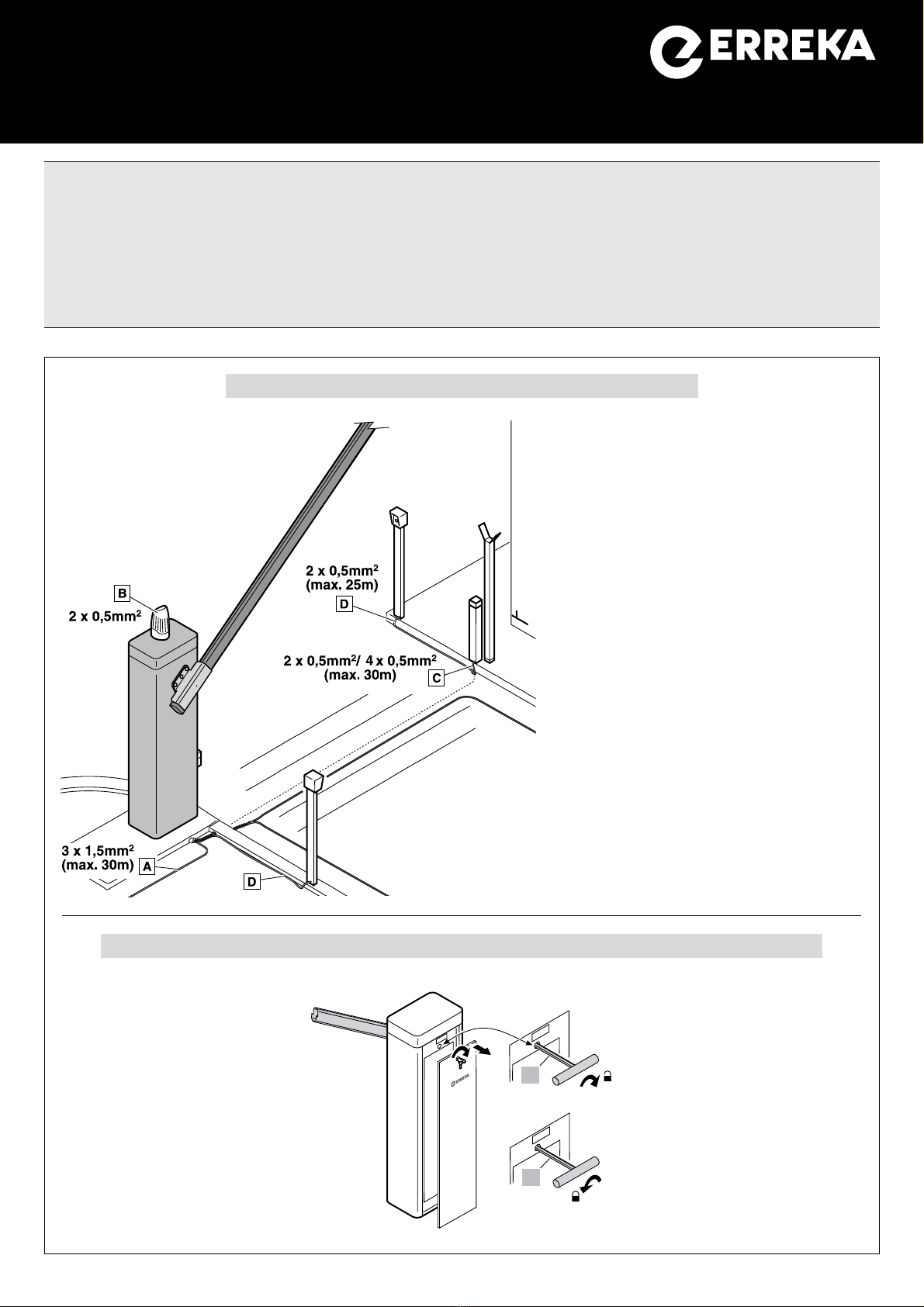

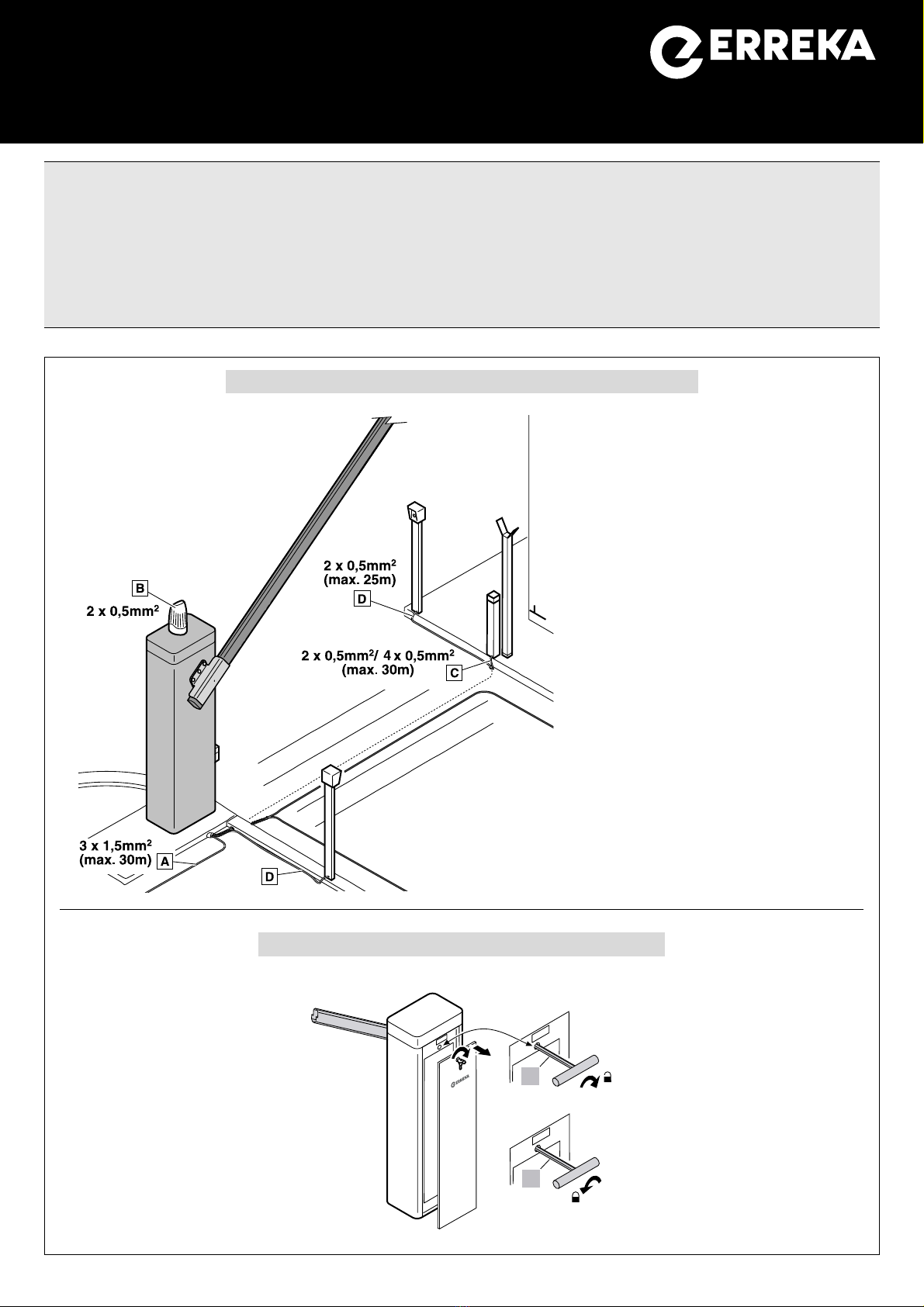

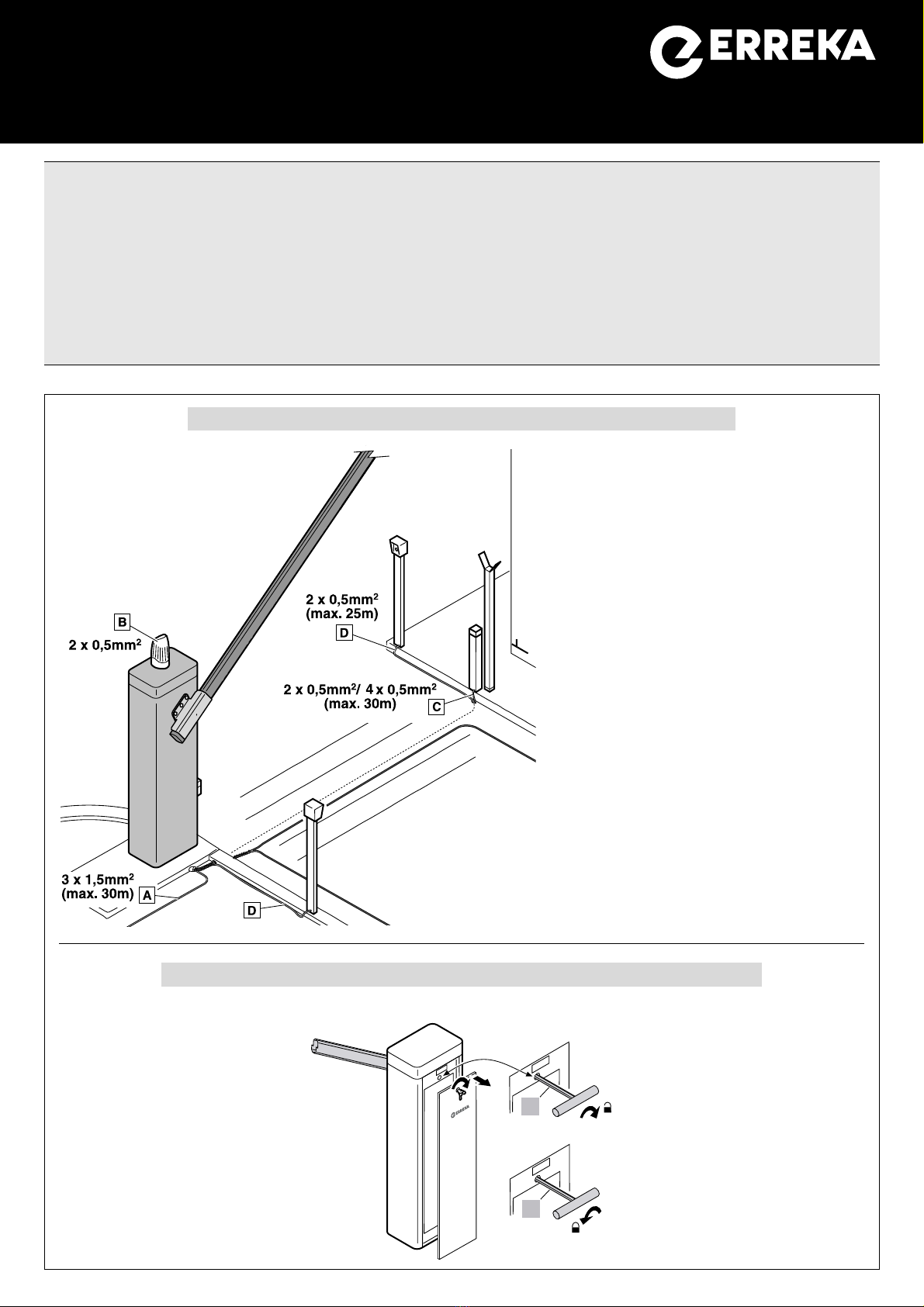

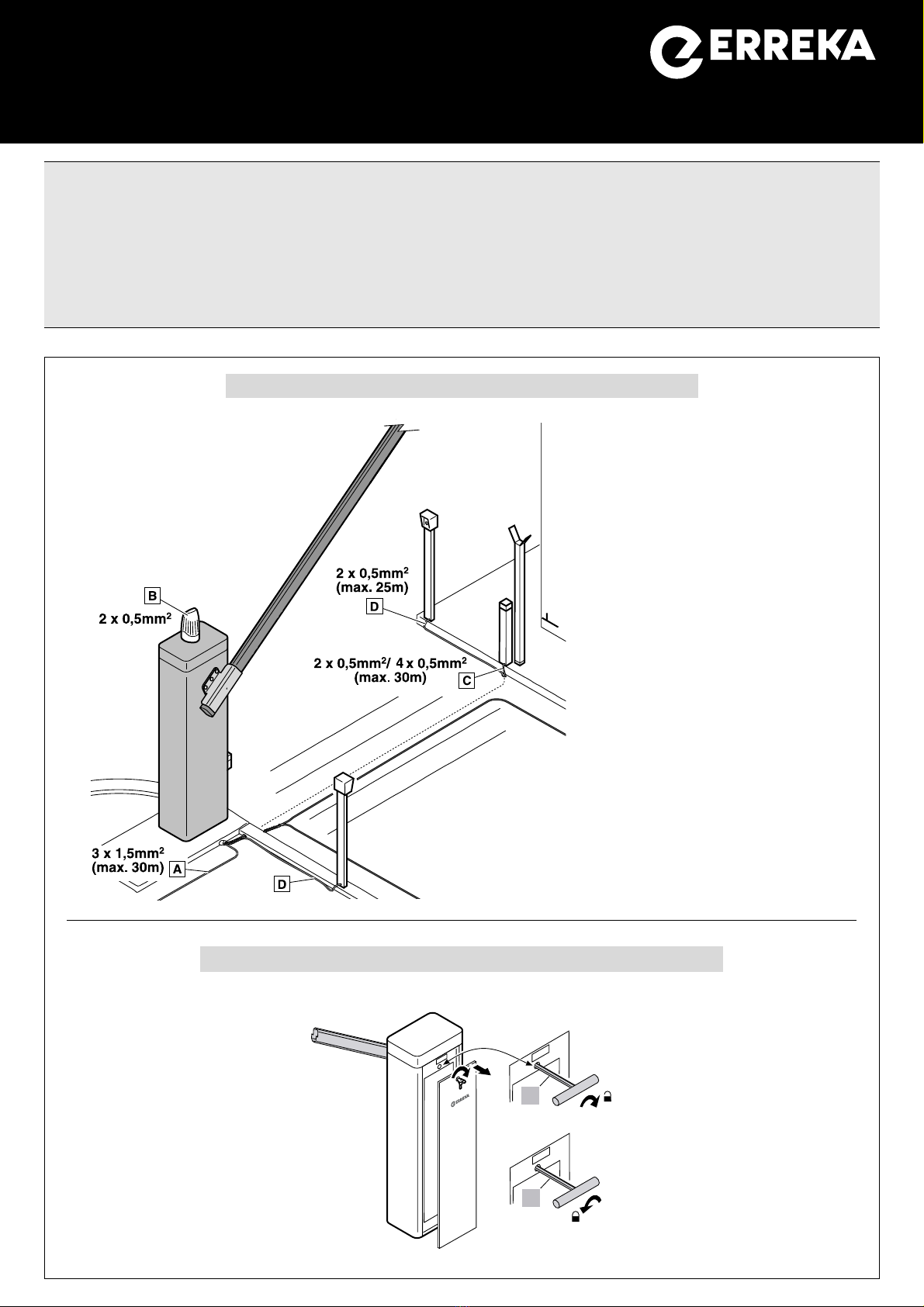

Cableado eléctrico
A: Alimentación general
3x1,5mm2(max. 30m)
B: Lámpara destellante
2x0,5mm2
C: Fotocélulas (Tx / Rx)
2x0,5mm2/ 4x0,5mm2(max. 30m)
D: Selector de llave
2x0,5mm2 (max. 25m)
Elementos de la instalación completa

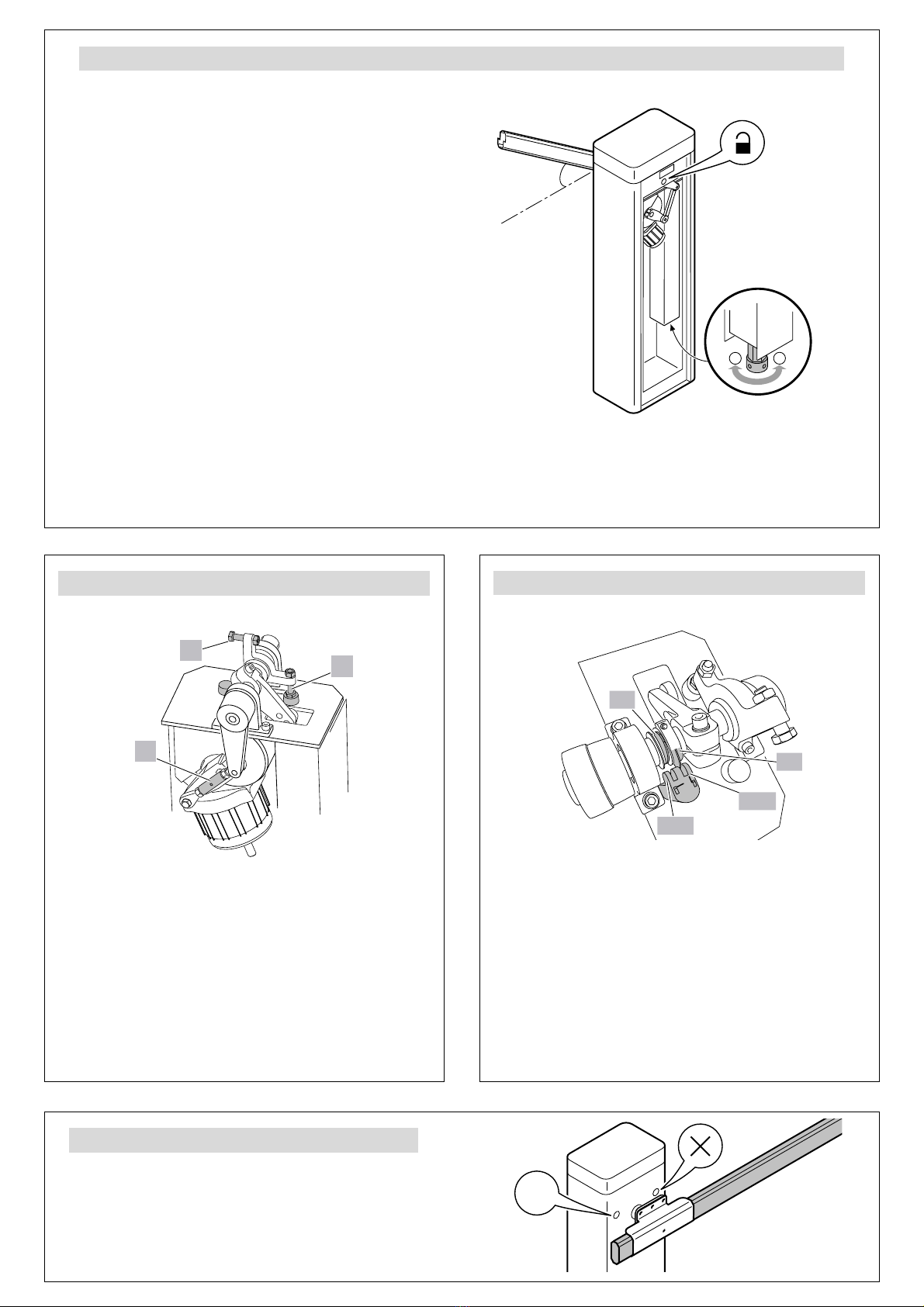

Desbloqueo
El desbloqueo debe
realizarse con precaución.
Si la barrera no está
equilibrada o el brazo no
está montado, el muelle
interno puede provocar un
desplazamiento violento.
Desbloqueo
(accionamiento manual)
Gire la llave (L) hacia la derecha
hasta el desbloqueo.
Bloqueo
(accionamiento motorizado)
Gire la llave (L) hacia la izquierda
hasta conseguir el bloqueo.
El dibujo muestra una barrera
del lado derecho (ULS6ECD,
ULS45ECD, ULS3ECD).
DESBLOQUEE LA BARRERA
SOLO SI EL BRAZO ESTÁ
INSTALADO.
MSU-021/01 V1.18b o posterior

2

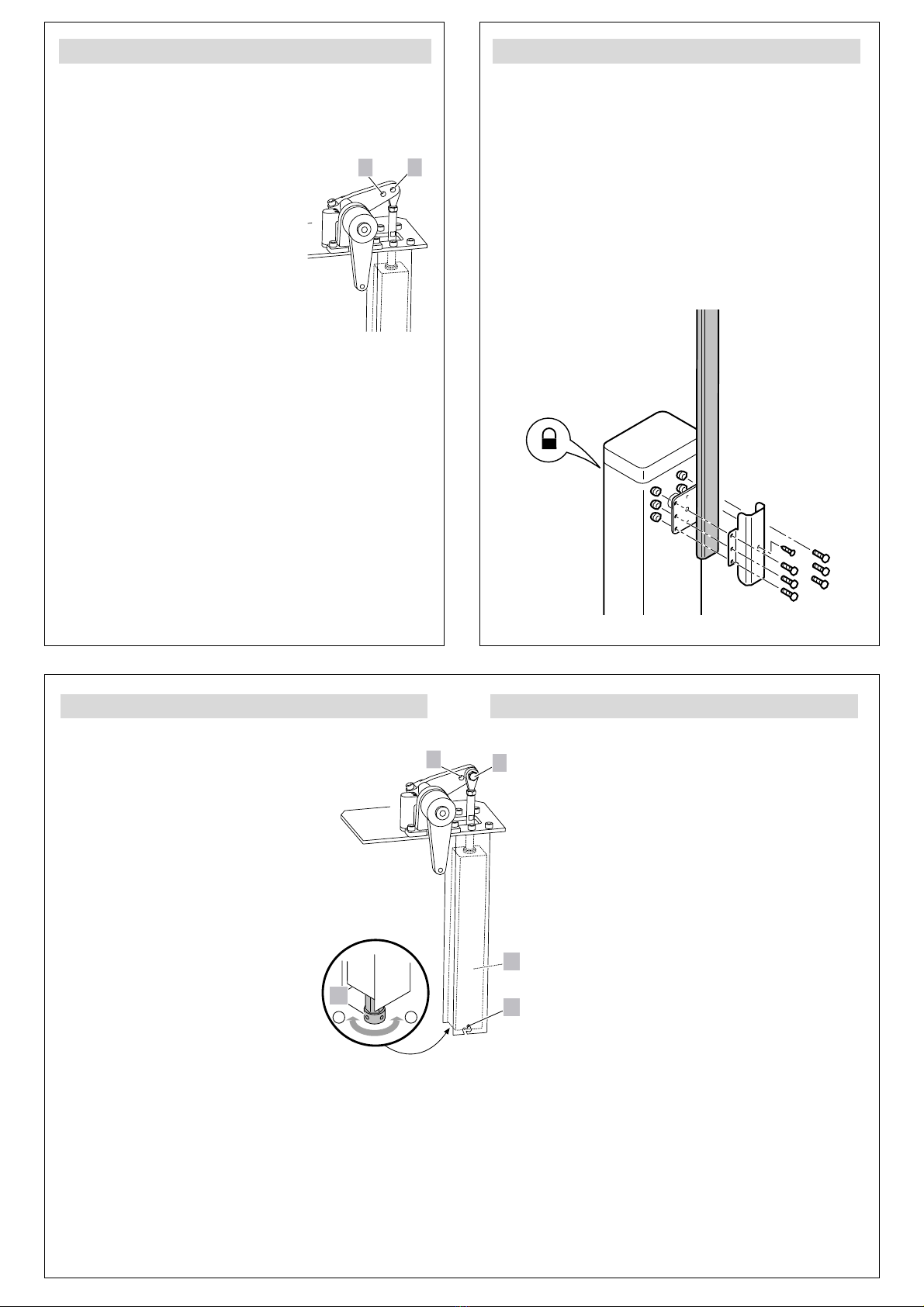

Elección del muelle y orificio de anclaje
El muelle de equilibrado y el orificio en el que se ancla,
dependen de la longitud (L) del brazo de la barrera:
Barreras ULS3EC:
•Brazo 2,0m < L <3,0m:
muelle D=4,5mm, orificio 1
•Brazo 1,5m < L <2,0m:
muelle D=4,5mm orificio 2
Barreras ULS45EC:
•Brazo 2,5m < L < 4,0m:
muelle D= 5,5mm, orificio 2
•Brazo 4,0m < L < 4,5m:
muelle D= 6,5mm: orificio 2
Barreras ULS6EC:
•Brazo 4,5m < L < 6,0m:
2 muelles D= 6,5mm, orificio 2
El empleo de la banda de goma AUL03/AUL04/
AUL08 y/o tira de LEDs AUL05/AUL06/AUL09 es
indiferente.
El uso de otros accesorios podría influir en la
elección del muelle y del orificio.
Si tiene que cambiar el muelle o el orificio de
anclaje, hágalo antes de instalar la barrera y el
brazo.
P289L
21
P289C1

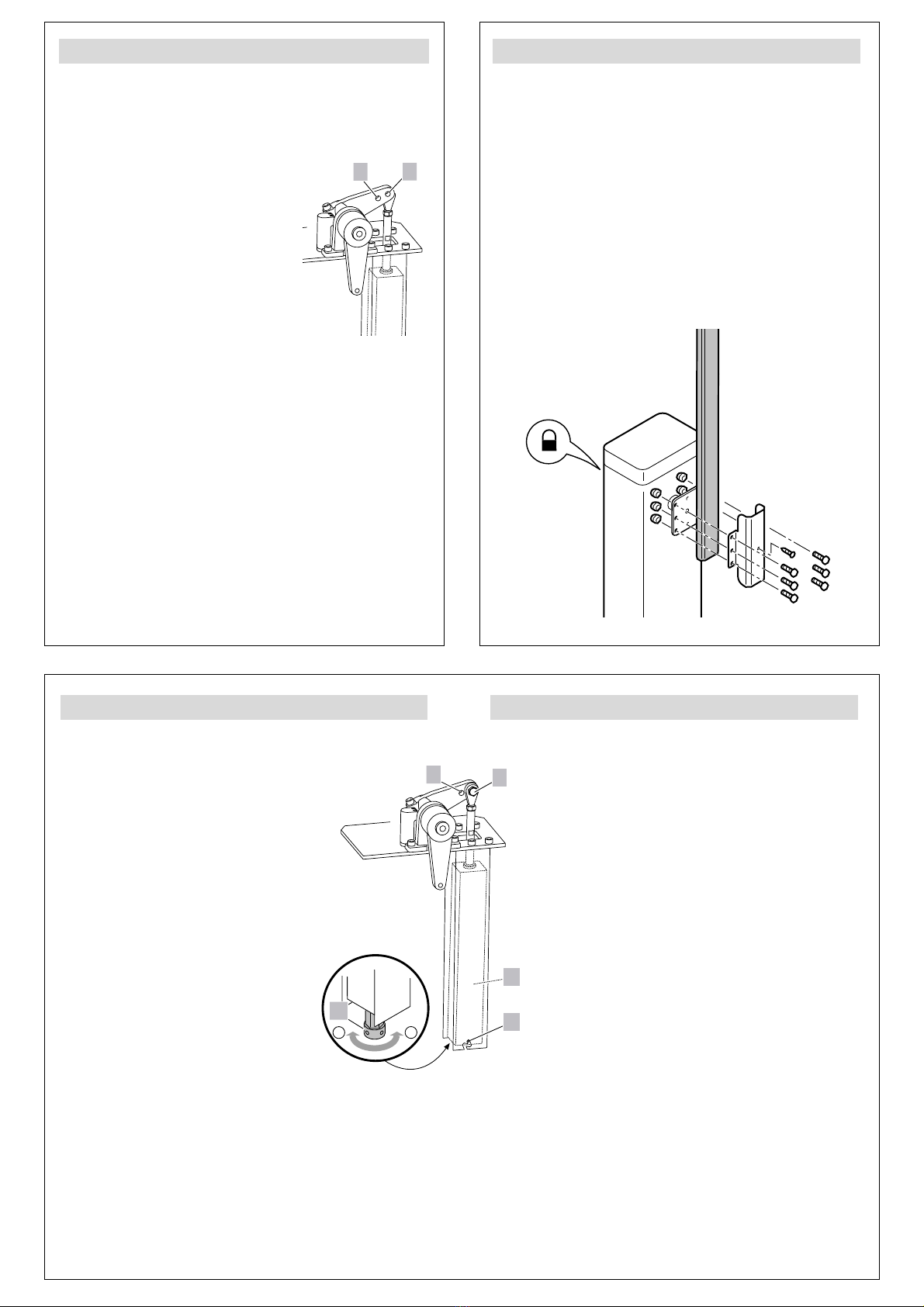

Montaje del brazo
Elija la barrera en función del lado de montaje y
longitud del brazo:
ULS6ECD: derecha, 100x45mm, 6m;
ULS45ECD: derecha, 100x45mm, 4,5m;
ULS3ECD: derecha, 80x45mm, 3m;
ULS6ECI: izquierda, 100x45mm, 6m;
ULS45ECI: izquierda, 100x45mm, 4,5m;
ULS3ECI: izquierda, 80x45mm 3m.
•Bloquee el accionador y monte el brazo.

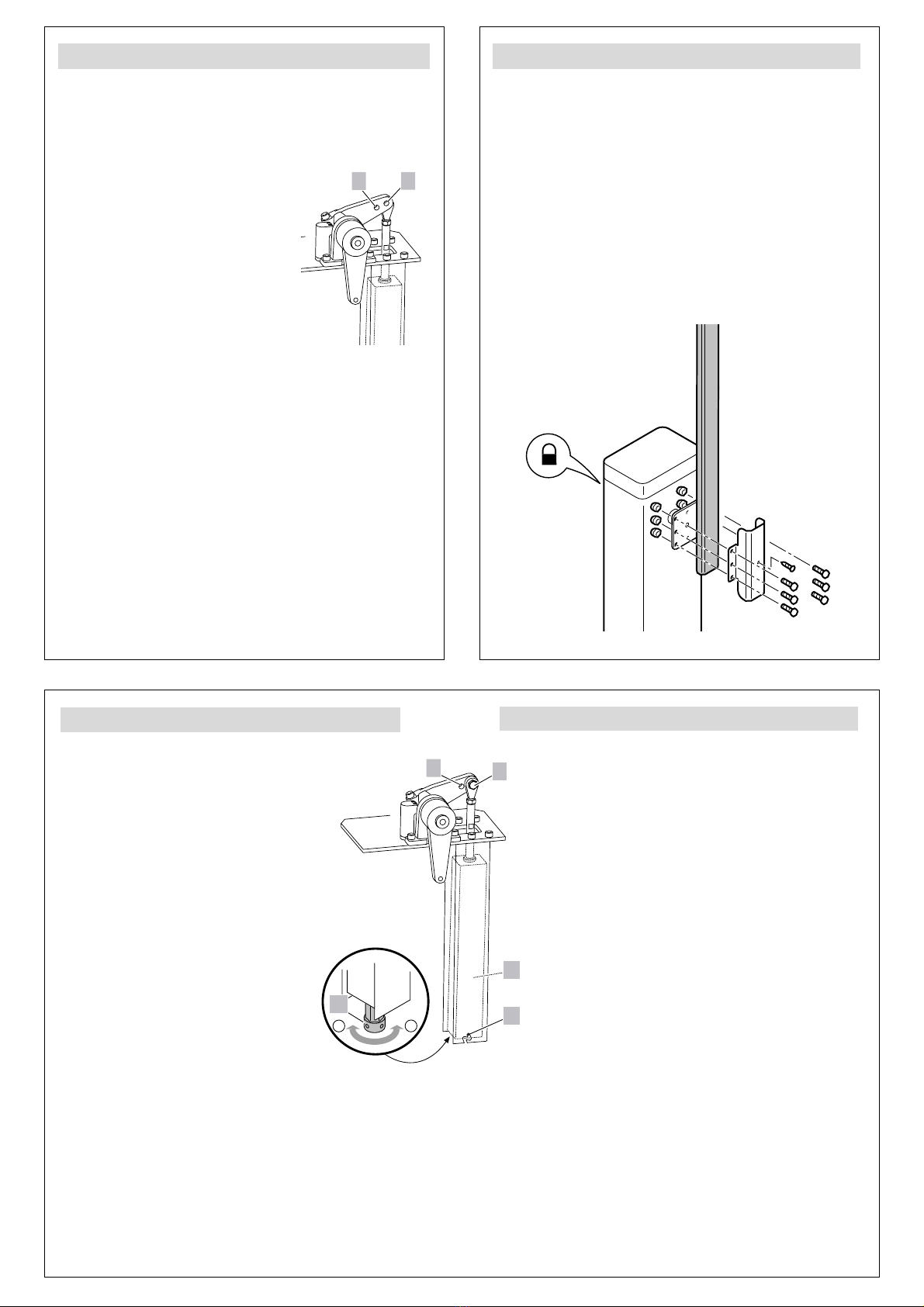

Cambio del orificio de anclaje
+
–
P289J
M
1
2
S
V
1Coloque el brazo de la barrera
en posición vertical.
2Gire la maneta de tensado (M)
en sentido antihorario hasta
dejar el muelle sin tensión.
3Suelte el perno de anclaje (1) y
móntelo en el otro orificio.
4Equilibre la barrera como se
describe más adelante.
Cambio del muelle
1Coloque el brazo en posición vertical.
2Gire la maneta de tensado (M) en sentido
antihorario hasta dejar el muelle sin
tensión.
3Suelte el perno de anclaje (1).
4Desmonte la caja del muelle (S),
desencajando el pivote (V).
5Desenrosque completamente la maneta
de tensado, extraiga el muelle y coloque
el nuevo muelle en su lugar. Finalmente,
enrosque la maneta de tensado.
6Monte la caja del muelle (M) encajando el
pivote (V).
7Atornille el perno de anclaje en el orificio
adecuado (1) o (2).
8Equilibre la barrera como se describe más
adelante.
Si tiene que cambiar el muelle o el orificio de anclaje, hágalo antes de
instalar la barrera y el brazo.
Las ilustraciones y explicaciones se refieren a las barreras ULS3C, ULS45EC, que disponen de
un solo muelle de equilibrado. Para las barreras ULS6EC, con muelle doble, el procedimiento
es similar, teniendo en cuenta que el muelle y sus elementos adyacentes están duplicados.

3
P289G
+
–

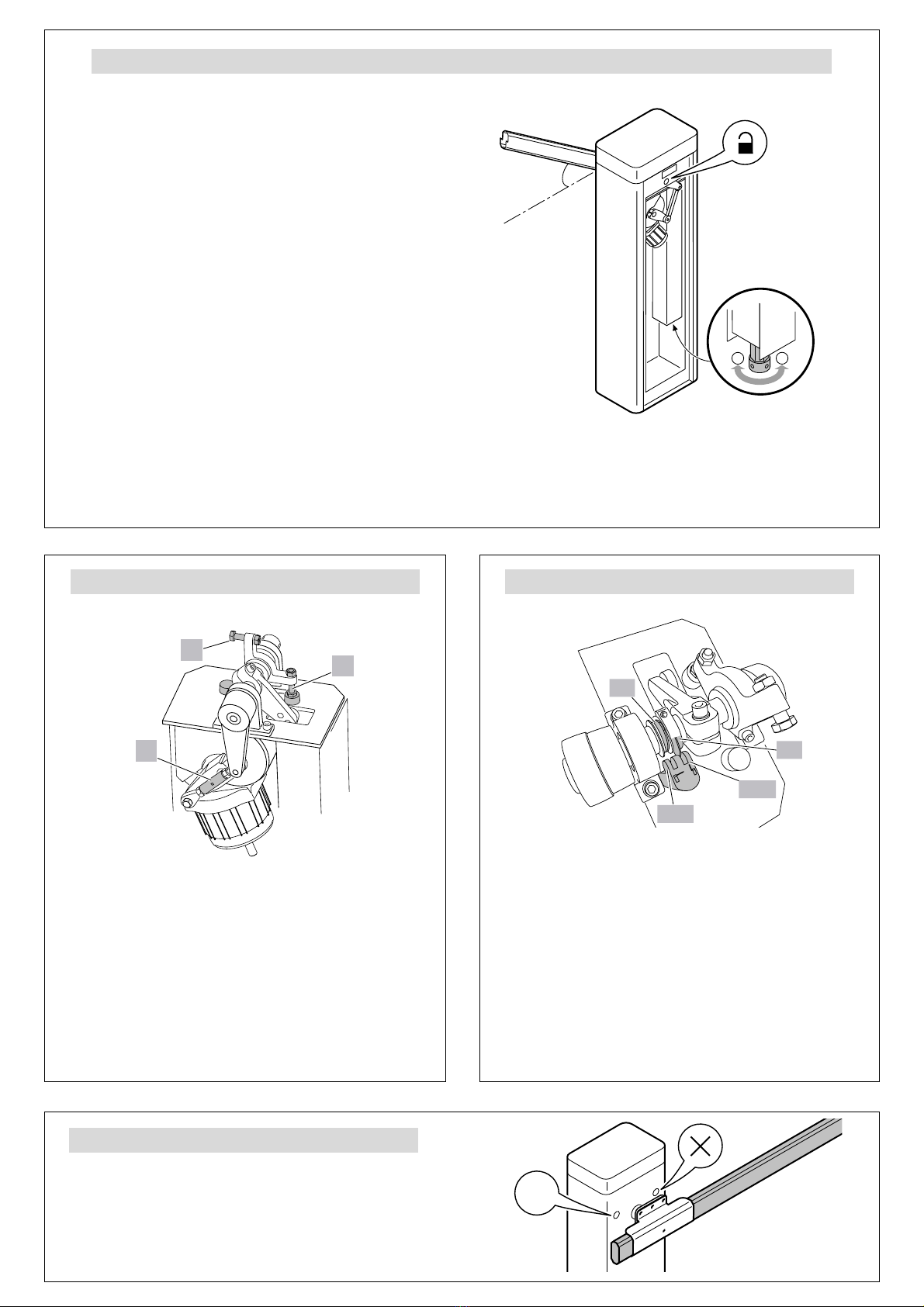

Equilibrado de la barrera
Desbloquear
PARA UN CORRECTO FUNCIONAMIENTO, ES
IMPRESCINDIBLE EQUILIBRAR LA BARRERA.
•Para realizar el equilibrado, conecte la
alimentación y compruebe el funcionamiento: la
barrera debe moverse de forma suave, sin tirones
ni saltos.
•Si no se mueve suavemente, sin tirones ni saltos,
disminuya la tensión del muelle mediante la
maneta de tensado.
Al mover la maneta, es posible que la barrera no
quede equilibrada; en este caso, cambie el orificio
de anclaje (del 1 al 2) o el muelle de equilibrado.
Repita los pasos hasta que la barrera quede
equilibrada y funcione suavemente.
Las barreras ULS6EC disponen de dos
muelles y dos manetas para el tensado.
Para el equilibrado, accione las dos manetas por
igual, para que el tensado de los dos muelles sea
aproximadamente el mismo.
La maneta de tensado solo es accesible con
el brazo en posición vertical.
P289H
AB
C
Ajuste de los topes
•Desbloquee el accionador y mueva la barrera a
mano para comprobar su posición en los topes.
Si no es correcta, ajuste el tope
correspondiente (A) o (B).
•Bloquee el accionador y compruebe el
funcionamiento. En caso necesario, ajuste la
biela (C).
P289I
FCA
FCC
LA
LC
Ajuste de los finales de carrera
Desbloquee el accionador y mueva la barrera a mano
para comprobar el ajuste correcto de las levas LA y LC
que accionan los finales de carrera FCA y FCC.
El final de carrera incorpora dos LEDs que indican si el
final de carrera está activado o no:
•El LED de cierre (FCC) es rojo
•El LED de apertura (FCA) es verde
Si las levas no están correctamente ajustadas,
el recorrido no se grabará correctamente.
P289M
OK
Tira de LEDs
Si instala la tira de LEDs (AUL09 para barreras de
3m; AUL05 para barreras de 4,5m; AUL06 para
barreras de 6m), utilice el orificio más alejado del
brazo para pasar el cable al interior de la barrera.

4
N
L
ST1
ST2
SG.A
FCA
FCC
P289Z

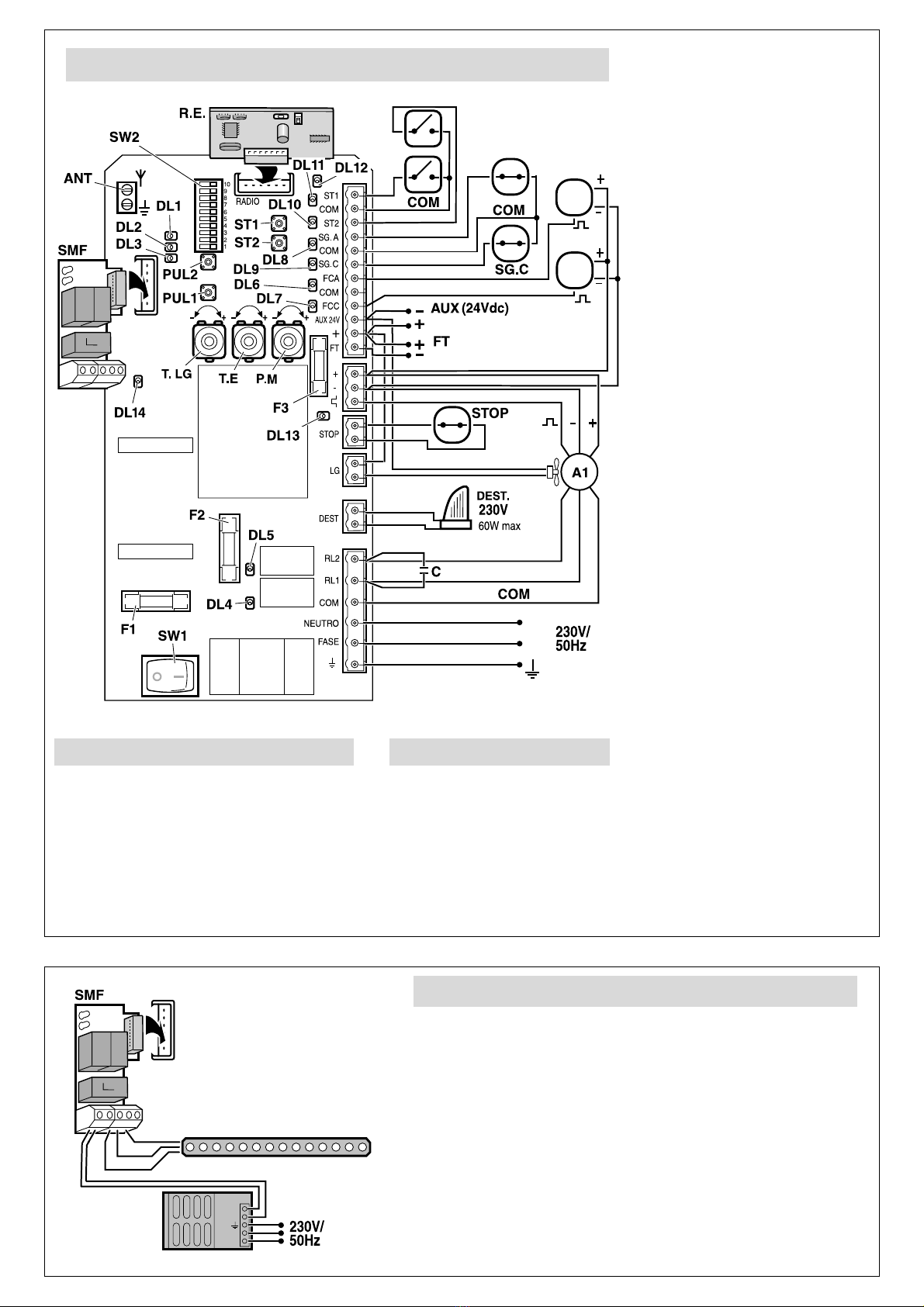

Conexionado general
Fotocélulas de apertura (SG.A): poner DIP6
en ON para habilitar el testeo.
Fotocélulas de cierre (SG.C): poner DIP9 en
ON para habilitar el testeo.
Testeo de fotocélulas Encoder
Para el correcto funcionamiento
del encoder, asegúrese de que
DIP7 está en ON.
(fotocélulas sin testeo)
(fotocélulas con testeo)
230V, máx. 60W
F1 Fusible motor (5x20):
230VAC: 2,5A
125VAC: 6,3A
F2 Fusible electrónica
(5x20; 230VAC: 500mA)
F3 Fusible salidas FT y AUX24V
(5x20; 315mA)
DL1 Barrera abierta
DL2 Indicador grabación de
código de radio / Recibiendo
código radio
DL3 Grabación de maniobra o
código de radio
DL4 Relé de apertura activado
DL5 Relé de cierre activado
DL6 Contactos final carrera
apertura cerrados
DL7 Contactos final carrera cierre
cerrados
DL8 Contactos dispositivo de
seguridad en apertura
cerrados
DL9 Contactos dispositivo de
seguridad en cierre cerrados
DL10 Contactos dispositivo de
marcha peatonal cerrados
DL11 Contactos dispositivo de
marcha total cerrados
DL12 Orden de marcha de radio
DL13 Señal encoder

Accionador en funcionamiento:
DL13 se ilumina de forma
intermitente, ya que el
encoder envía la señal en
forma de pulsos.

Accionador parado: DL13
puede estar encendido o
apagado indistintamente,
dependiendo de la posición en
que haya quedado el encoder
(pulso alto o pulso bajo).
DL14 Alimentación
Pulsador STOP activado (parada de emergencia): DL1 y DL3 parpadean simultáneamente con frecuencia de 0,5 segundos.
Error en el testeo de fotocélulas de apertura o cierre: DL1 y DL3 parpadean simultáneamente con frecuencia de 2 segundos.

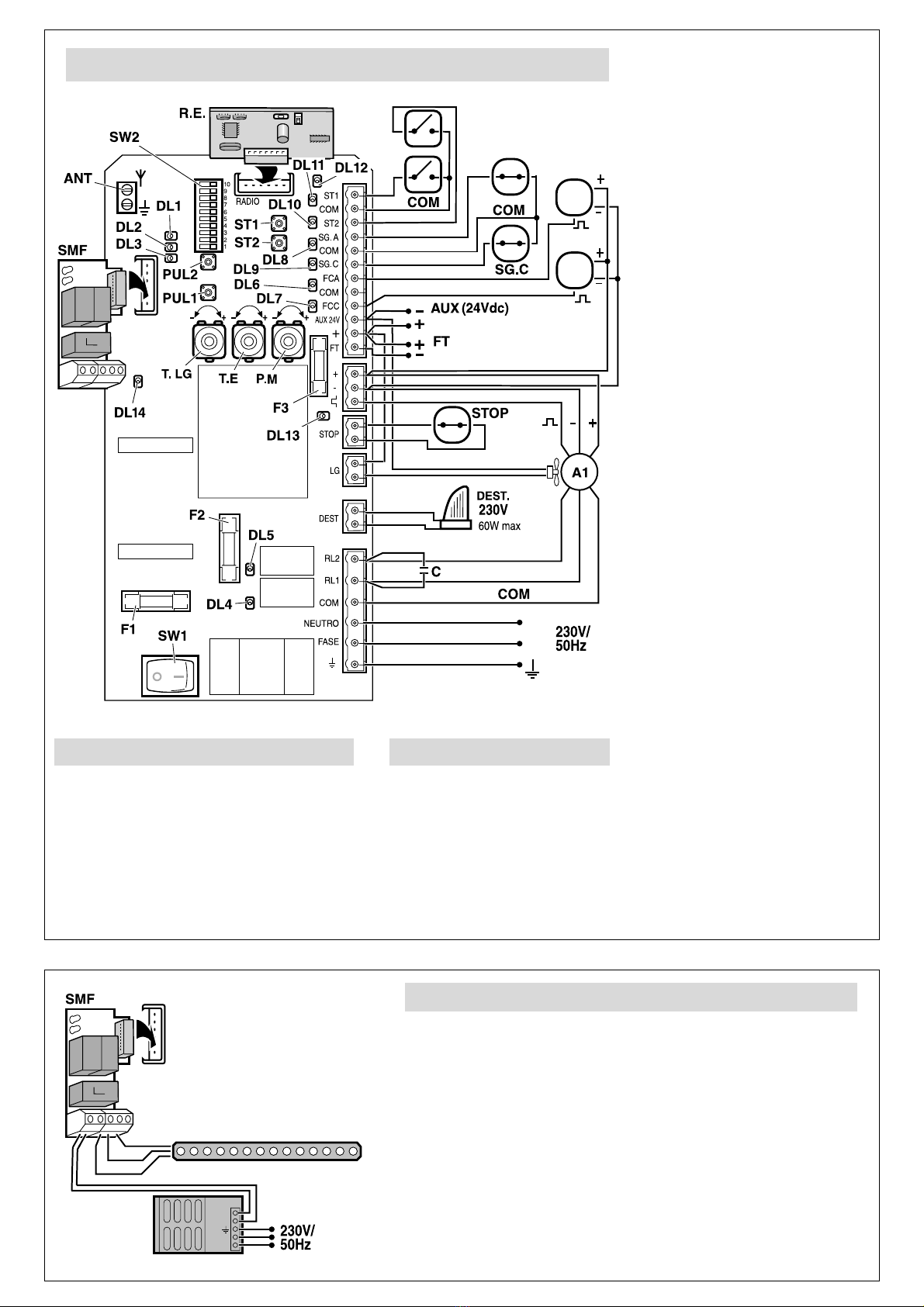

Conexionado de la tira de LEDs
La tira de LEDs es un accesorio opcional que puede
adquirir por separado. Consta de: una tarjeta de semáforo
(SMF), una fuente de alimentación (PWR LED), una tira de
LEDs (LED) y los cables y prensaestopas necesarios.
Existen dos referencias:
•AUL09: para barreras de 3m;
•AUL05: para barreras de 4,5m;
•AUL06: para barreras de 6m.
Para la instalación de la tira de LEDs es OBLIGATORIO
instalar el accesorio "Goma transparente".
Esta goma se suministra separadamente, en longitudes de
6m (AUL03), 4,5m (AUL04) y 3m (AUL08).
V+
COM
N
L
LED (AUL05 / AUL06)
PWR LED
(AUL05/AUL06)
V
R
COM
P289Y

5
E289L

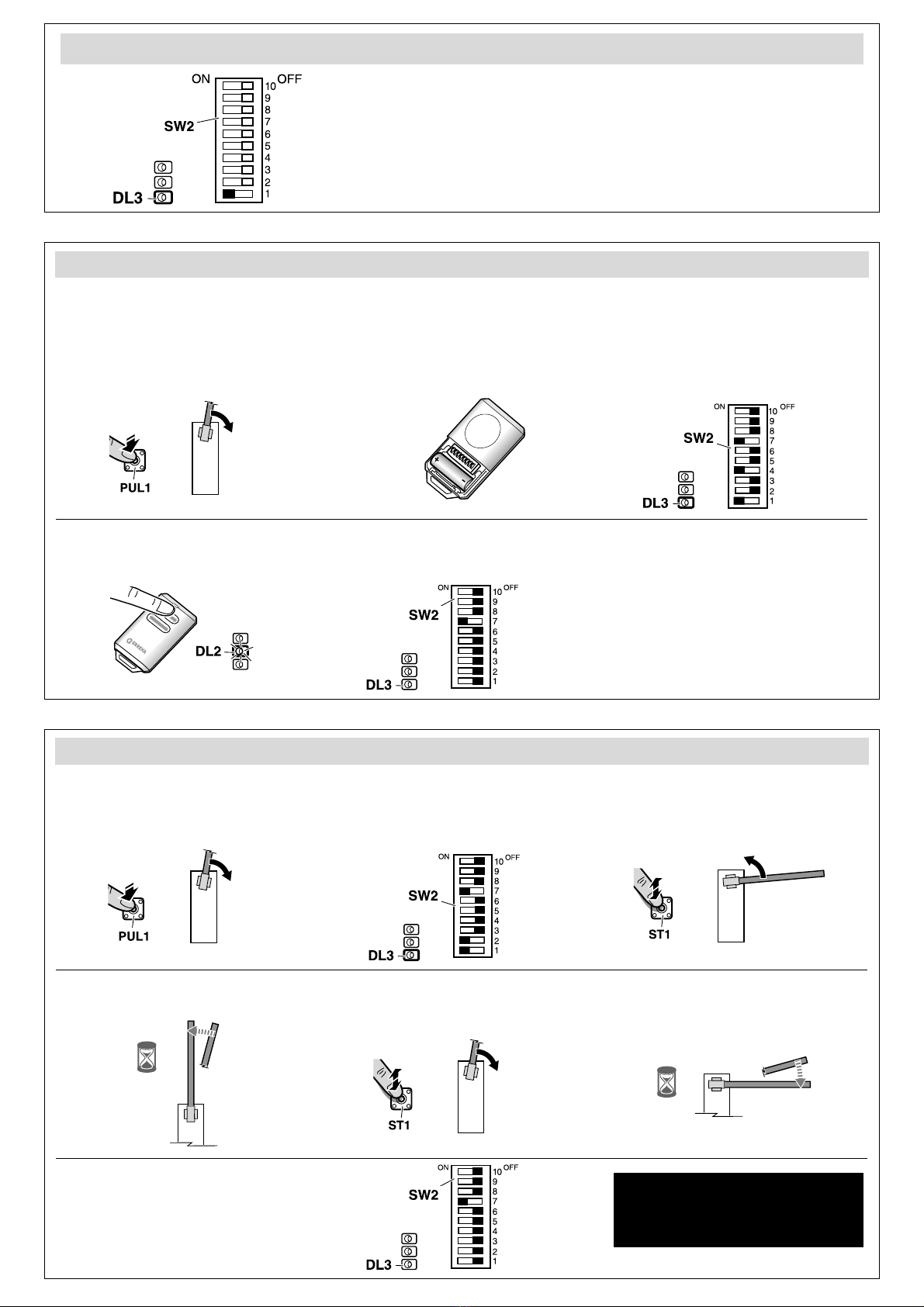

Funciones de SW2 durante la grabación (DIP1 = ON)
DIP1=ON: grabación activada (DL3 se ilumina)
DIP1=ON y DIP2=ON: grabación del recorrido
DIP1=ON y DIP4=ON: grabación del código de radio
Grabación del código de radio (sólo con receptor RSD)
1 Conecte la alimentación eléctrica y
cierre la barrera pulsando PUL1 sin
soltarlo.
2 Seleccione el código en el emisor. 3 Coloque los DIPs como muestra la
figura (DIP1=ON, DIP4=ON). DL3
se ilumina indicando modo de
grabación activado.
R289A R289C
R289B
4 Pulse el botón del canal deseado.
DL2 se ilumina de forma
intermitente al finalizar la
grabación.
5 Coloque DIP1 y DIP4 en OFF.
DL3 queda apagado.
6 Desconecte y vuelva a conectar la
alimentación eléctrica.
I
II
R289D R289E
Si utiliza un receptor distinto al RSD, consulte sus propias instrucciones.
Grabación del recorrido
1 Conecte la alimentación eléctrica y
cierre la barrera pulsando PUL1 sin
soltarlo.
2 Coloque los DIPs como muestra la
figura (DIP2=ON, DIP1=ON).
DL3 se ilumina indicando modo de
grabación activado.
3 Pulse ST1 para iniciar la apertura.
R289A
G289Z
G289A
La barrera se suministra con la
grabación del recorrido ya
realizada en fábrica.
4 Espere a que se detenga al final del
recorrido. 5 Pulse ST1 para iniciar el cierre. 6 Espere a que se detenga al final del
recorrido.
G289C
G289D
G289F
7 Coloque DIP1 y DIP2 en OFF. DL3
queda apagado.
R289E

6

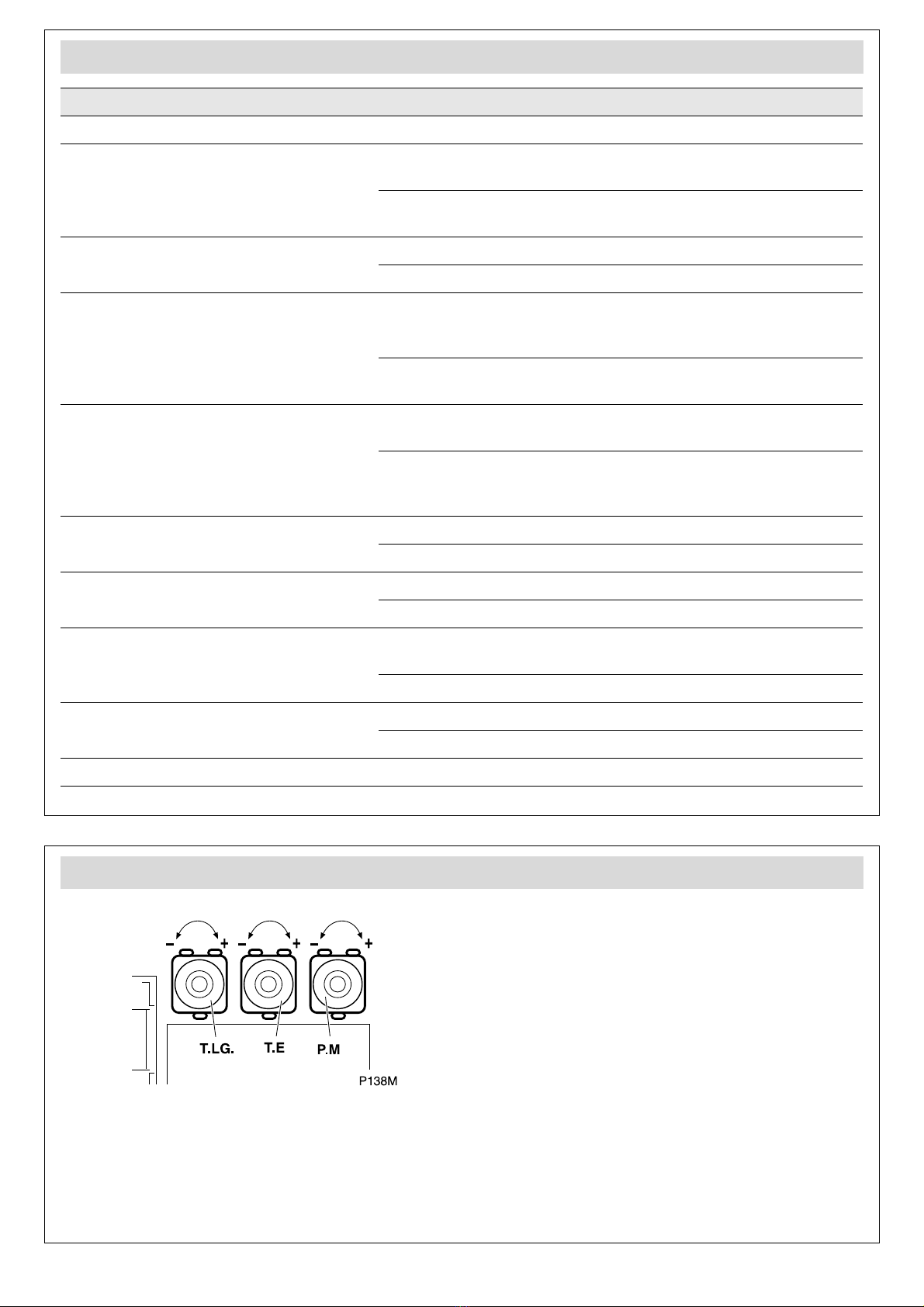

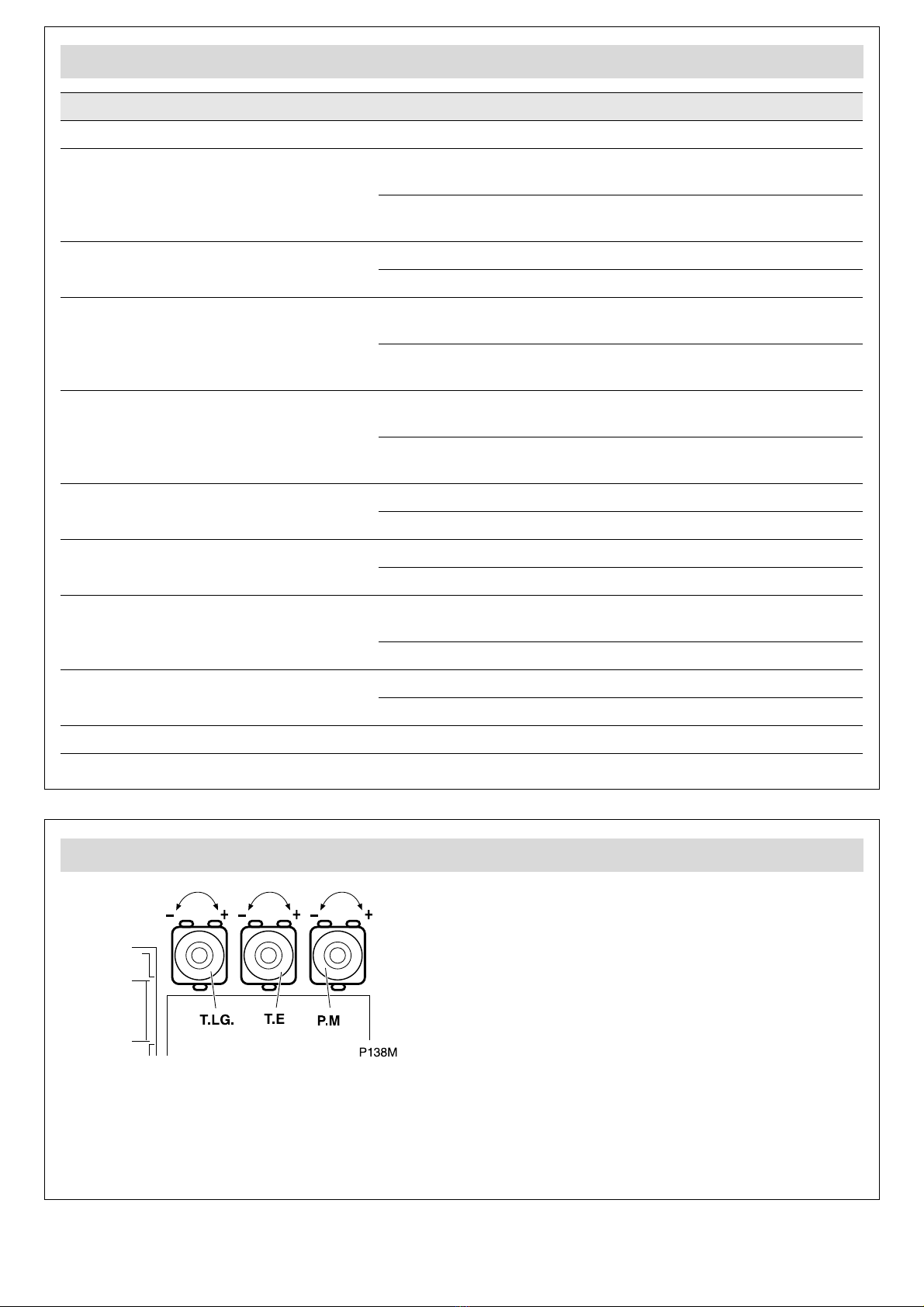

DIP Modos y funciones Opción Efecto
DIP1 OFF
DIP2 Preaviso de maniobra
ON la lámpara destellante se ilumina y la maniobra comienza tras
un preaviso de 3 segundos
OFF la lámpara destellante se ilumina y la maniobra comienza
inmediatamente
DIP3 Ordenes de marcha mediante ST1 y ST2 ON ST1: orden de apertura; ST2: orden de cierre
OFF ST1: ordenes de apertura y cierre; ST2: sin función
DIP4 Modo automático ó semi-automático
ON modo automático (la barrera se cierra automáticamente al
terminar el tiempo de espera, que se ajusta mediante T.E.)
OFF modo semi-automático (la barrera sólo se cierra al recibir la
orden de marcha)
DIP5 Modo automático opcional
(sólo si DIP4 = ON)
ON durante la espera, la barrera obedece las órdenes de marcha
(puede ser cerrada antes de terminar el tiempo de espera)
OFF la barrera no puede ser cerrada hasta que finalice el tiempo de
espera; las órdenes de marcha reinician el tiempo de espera.
DIP6 Testeo de fotocélula de apertura ON testeo habilitado
OFF testeo deshabilitado
DIP7 Encoder ON encoder habilitado
OFF encoder deshabilitado
DIP8 Modo esclusa (con FT1)
ON modo esclusa activado: si durante el tiempo de espera (en
modo automático) se activa SG.C, la barrera se cierra
OFF modo esclusa desactivado
DIP9 Testeo de fotocélula de cierre ON testeo habilitado
OFF testeo deshabilitado
DIP10 Sin función poner siempre en OFF

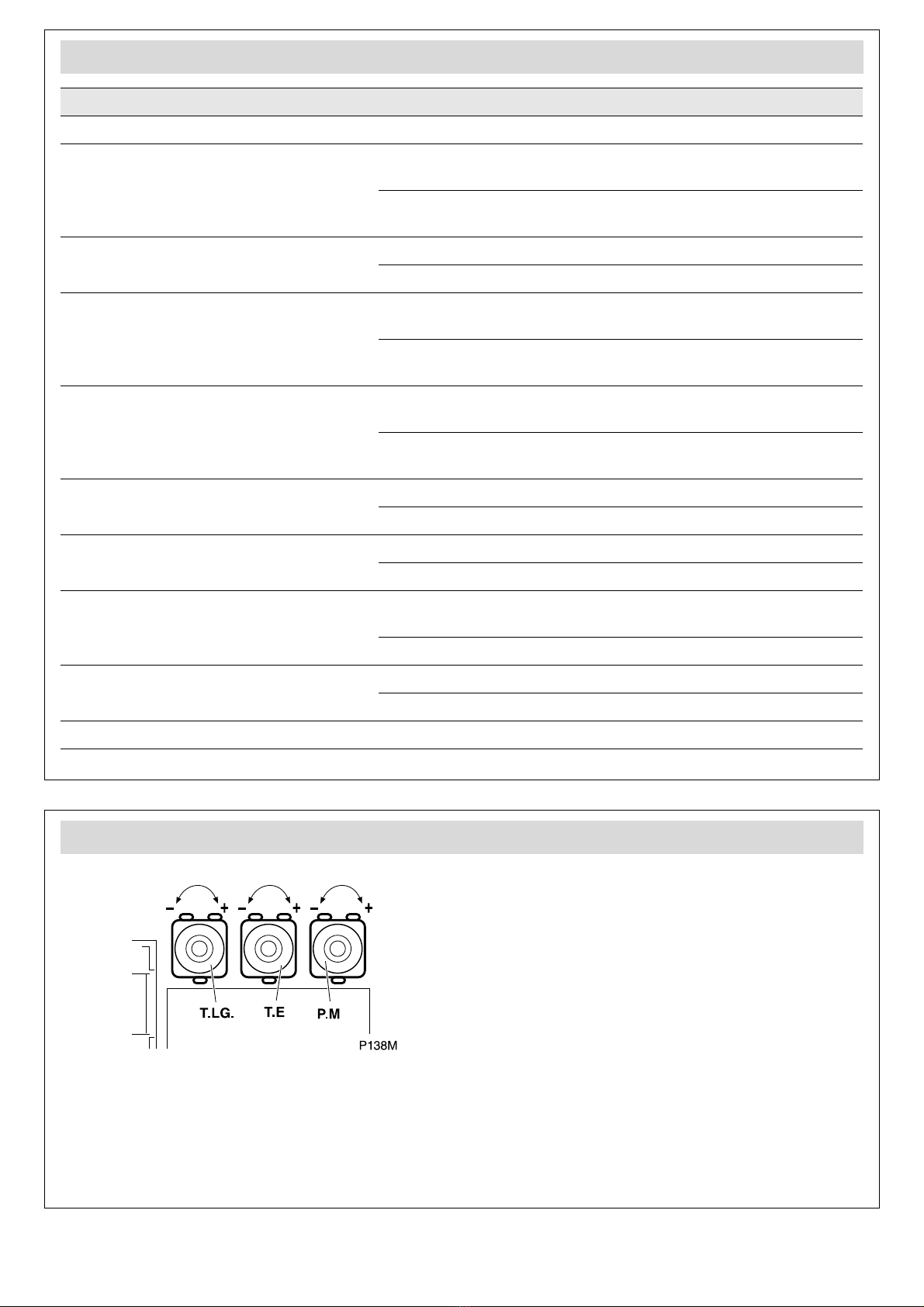

Selección de modos y funciones mediante SW2 (DIP1 = OFF)
T.LG: tiempo funcionamiento ventilador
Regule el tiempo que permanece en funcionamiento el
ventilador de refrigeración del accionador.
•Valor mínimo: 3 segundos; valor máximo: 90 segundos
T.E: tiempo de espera barrera abierta
Si ha programado el modo de funcionamiento automático
o automático opcional, regule T.E. para ajustar el tiempo
de espera con la barrera abierta (antes de comenzar a
cerrarse automáticamente).
•Valor mínimo: 0 segundos; valor máximo: 90 segundos
P.M: par motor
Mediante P.M puede ajustar el valor máximo de la fuerza
del motor.
Ajuste el par de forma que se respeten las fuerzas
máximas de cierre indicadas en la norma
EN12453:2000. Realice las mediciones como se
describe en la norma EN 12445:2000.
Ajuste de los potenciómetros

7
ULTRA
Quick installation and programming guide English
WARNING
This quick guide is a summary of the complete installation manual. The manual contains safety warnings and
other explanations which must be taken into account. The most recent version of this guide and the
installation manual are available at the "Downloads" section on Erreka's website:
http://www.erreka-automation.com
The options and functions described in this guide apply for the firmware version indicated on the circuit. The
firmware, as part of a process of continuous improvement, is subject to new functionalities or upgrades being
included as a result of new versions which are not necessarily compatible with previous ones. For this reason,
some options or functions may differ or be unavailable if your firmware is older than shown in this guide.
E289A
D289A
L
L
Electrical wiring
A: Main power supply
3x1,5mm2(max. 30m)
B: Flashing light
2x0,5mm2
C: Photocells (Tx / Rx)
2x0,5mm2/ 4x0,5mm2(max. 30m)
D: Key switch
2x0,5mm2 (max. 25m)
Elements of the complete installation
Unlocking
Unlocking should be
carried out with caution.
The internal spring may
cause jolting if the barrier
is not balanced or the arm
is not mounted.
Unlocking
(manual operation):
turn the key (L) clockwise
until it stops.
Locking
(motorised operation):
turn the key (L) anti-clockwise
until locked.
The drawing shows a right-side
barrier (ULS6ECD, ULS45ECD,
ULS3ECD)
ONLY UNLOCK THE
BARRIER IF THE ARM IS
INSTALLED.
MSU-021/01 V1.18b or later

8
Choosing the spring and anchoring orifice
The balancing spring and its anchoring orifice depend
on the length (L) of the barrier arm:
ULS3EC Barriers:
•Arm 2.0m < L < 3.0m:
spring D= 4.5mm, orifice 1
•Arm 1.5m < L < 2.0m:
spring D= 4.5mm: orifice 2
ULS45EC Barriers:
•Arm 2.5m < L < 4.0m:
spring D= 5.5mm, orifice 2
•Arm 4.0m < L < 4.5m:
spring D= 6.5mm: orifice 2
ULS6EC Barriers:
•Arm 4.5 m < L < 6.0 m:
2 springs D = 6.5 mm, orifice 2
AUL03/AUL04/AUL08 rubber band and/or AUL05/
AUL06/AUL09 LED strip can be used indistinctly.
Using other accessories may influence the choice of
spring and orifice.
If the spring or anchoring orifice needs to be
changed, do it before installing the barrier and
the arm.
P289L
21
P289C1
Arm assembly
Choose the barrier in accordance with the assembly
side and length of the arm:
ULS6ECD: right, 100x45mm, 6m;
ULS45ECD: right, 100x45mm, 4.5m;
ULS3ECD: right, 80x45mm, 3m;
ULS6ECI: left, 100x45mm, 6m;
ULS45ECI: left, 100x45mm, 4.5m;
ULS3ECI: left, 80x45mm, 3m.
Lock the operator and mount the arm.
Changing the anchoring orifice
+
–
P289J
M
1
2
S
V
1Place the barrier arm in
upright position.
2Turn the tensioning handle
(M) anti-clockwise until the
spring is tensionless.
3Release the anchor bolt (1)
and mount it in the other
orifice.
4Balance the barrier as
described below.
Changing the spring
1Place the arm in upright position.
2Turn the tensioning handle (M) anti-
clockwise until the spring is tensionless.
3Release the anchor bolt (1).
4Take down the spring box (S), releasing
the pivot (V).
5Completely unscrew the tensioning
handle, remove the spring and position
the new spring in place. Finally, screw the
tensioning handle.
6Mount the spring box (S), inserting the
pivot (V).
7Secure the anchor bolt in the appropriate
orifice, (1) or (2).
8Balance the barrier as described below.
If the spring or anchoring orifice needs to be changed, do
it before installing the barrier and the arm.
The illustrations and explanations refer to ULS3C, ULS45EC barriers, which have a single
balancing spring. The procedure for ULS6EC barriers is similar, bearing in mind that the
spring and its adjacent elements are duplicated.

9
P289G
+
–
Balancing the barrier
Unlock
THE BARRIER MUST BE BALANCED FOR
PROPER OPERATION.
•In order to complete the balancing, connect the
power supply and check operation: the barrier
should move smoothly, without jolts or jerks.
•If it does not move smoothly, without any jolts or
jerks, reduce the tension of the spring using the
tensioning handle.
The barrier may not be balanced when moving
the handle; if this is the case, change the
anchoring orifice (from 1 to 2) or the balancing
spring. Repeat these steps until the barrier is
balanced and moves smoothly.
ULS6EC barriers have two springs and two
knobs for tensioning.
Balancing is done by acting equally on the two
knobs, to ensure the tensioning of both springs is
approximately the same.
The tensioning handle is only accessible with
the arm in upright position.
P289H
AB
C
Stopper adjustment
•Unlock the operator and move the barrier
by hand to check its position in the
stoppers. If it is not correct, adjust the
corresponding stopper, (A) or (B).
•Lock the operator and check operation. If
necessary, adjust the rod (C).
P289I
FCA
FCC
LA
LC
Limit switch adjustment
Unlock the operator and move the barrier by hand to
check the adjustment of the LA and LC cams which
drive the FCA and FCC limit switches.
The limit switch has two LEDs which indicate whether
it is enabled or not:
•The closing LED (FCC) is red
•The opening LED (FCA) is green
Travel will not be programmed correctly
unless the cams are correctly adjusted.
P289M
OK
LED Strip
If the LED strip is installed (AUL09 for 3 m Barriers;
AUL05 for 4.5 m barriers; AUL06 for 6 m barriers),
use the hole furthest from the arm to pass the
cable inside the barrier.

10
N
L
ST1
ST2
SG.A
FCA
FCC
P289Z
General connections
Opening photocells (SG.A): place DIP6 in
ON to enable testing.
Closing photocells (SG.C): place DIP9 in ON
to enable testing.
Photocell testing Encoder
For the correct operation of the
encoder, ensure DIP7 is in ON.
(photocells without testing)
(photocells with testing)
230V, máx. 60W
F1 Motor fuse (5x20):
230VAC: 2,5A
125VAC: 6,3A
F2 Electronic fuse
(5x20; 230VAC: 500mA)
F3 FT and AUX24V outputs fuse
(5x20; 315mA)
DL1 Barrier open
DL2 Radio code programming
indicator / Receiving radio
code
DL3 Radio code or operation
programming
DL4 Opening relay enabled
DL5 Closing relay enabled
DL6 Opening limit switch contacts
closed
DL7 Closing limit switch contacts
closed
DL8 Opening safety device
contacts closed
DL9 Closing safety device contacts
closed
DL10 Pedestrian key command
contacts closed
DL11 Total key command contacts
closed
DL12 Radio key command
DL13 Encoder signal
Operator working: DL13
comes on intermittently,
since the encoder sends the
signal in the form of pulses.
Operator shutdown: DL13
may be on or off, indistinctly,
depending on the position of
the encoder (high pulse or
low pulse).
DL14 Power supply
STOP pushbutton enabled (emergency stop) : DL1 and DL3 flash simultaneously every 0.5 seconds.
Opening or closing photocell testing error: DL1 and DL3 flash simultaneously every 2 seconds.
LED strip connections
The LED strip is an optional accessory which can be bought
separately. It includes: a traffic light card (SMF), a power source
(PWR LED), an LED strip (LED) and the cables and glands
necessary.
There are two references:
•AUL09: for 3m barriers
•AUL05: for 4.5m barriers.
•AUL06: for 6m barriers.
The "Transparent rubber" accessory MUST be installed in
order to install the LED strip.
This rubber is supplied separately, in lengths of 6m (AUL03),
4.5m (AUL04) and 3m (AUL08).
V+
COM
N
L
LED (AUL05 / AUL06)
PWR LED
(AUL05/AUL06)
V
R
COM
P289Y

11
E289L
SW2 functions during programming (DIP1 = ON)
DIP1=ON: programming enabled (DL3 lights up)
DIP1=ON and DIP2=ON: open/close programming
DIP1=ON and DIP4=ON: radio code programming
Radio code programming (only with RSD receiver)
1 Connect the electrical power
supply and close the barrier by
keeping PUL1 pressed down.
2 Select the code in the transmitter. 3 Place the DIPs as shown in the
figure (DIP1=ON, DIP4=ON). DL3
lights up to show programming
mode enabled.
R289A R289C
R289B
4 Press the button for the required
channel. DL2 flashes to show
programming is complete.
5 Place DIP1 and DIP4 in OFF.
DL3 remains off.
6 Disconnect and reconnect the
electrical power supply.
I
II
R289D
R289E
If a receiver other than RSD is used, see the corresponding instructions.
Open/close programming
1 Connect the electrical power supply
and close the barrier by keeping
PUL1 pressed down.
2 Place the DIPs as shown in the
figure (DIP2=ON, DIP1=ON).
DL3 lights up to show
programming mode enabled.
3 Press ST1 to start opening.
R289A
G289Z
G289A
The barrier is supplied with
open/close settings
programmed at factory.
4 Wait for it to come to a stop at the
end of its travel. 5 Press ST1 to start closing. 6 Wait for it to come to a stop at the
end of its travel.
G289C
G289D
G289F
7 Place DIP1 and DIP2 in OFF. DL3
remains off.
R289E

12
DIP Modes and functions Option Effect
DIP1 OFF
DIP2 Advance warning
ON the flashing light comes on and the operation begins after a 3
second warning
OFF the flashing light comes on and the operation begins
immediately
DIP3 Key commands using ST1 and ST2 ON ST1: opening command; ST2: closing command
OFF ST1: opening and closing commands; ST2: no function
DIP4 Automatic or step-by-step mode
ON automatic mode (the barrier closes automatically once standby
time has passed, adjusted using T.E.)
OFF step-by-step mode (the barrier only closes when receiving the
key command)
DIP5 Automatic mode optional
(only if DIP4 = ON)
ON during standby, the barrier obeys the key commands (can be
closed before standby time finishes)
OFF the barrier cannot be closed until standby time finishes; key
commands will cause standby time to restart
DIP6 Opening photocell testing ON testing enabled
OFF testing disabled
DIP7 Encoder ON encoder enabled
OFF encoder disabled
DIP8 Interlocking mode (with FT1)
ON interlocking mode enabled: the barrier closes if SG.C is enabled
during standby time (in automatic mode)
OFF interlocking mode disabled
DIP9 Closing photocell testing ON testing enabled
OFF testing disabled
DIP10 No function always place in OFF
Function and mode selection using SW2 (DIP1 = OFF)
T.LG: fan operation time
Regulate the time the operator cooling fan is working.
•Minimum value: 3 seconds; maximum value: 90
seconds
T.E: barrier open standby time
If automatic or optional automatic operation mode has
been programmed, adjust T.E. to set standby time with
the barrier open (before starting to close automatically).
•Minimum value: 0 seconds; maximum value: 90
seconds
P.M: motor torque
Use P.M. to adjust the maximum motor power value.
Torque adjustment, respecting the maximum
closing forces set out in Standard EN12453:2000.
Make the measurements as described in Standard
EN 12445:2000.
Potentiometer adjustment

13
ULTRA
Guide rapide d’installation et programmation Français
AVERTISSEMENT
Ce guide rapide est un résumé du manuel d'installation complet. Cette notice contient des
avertissements de sécurité et d’autres explications qui doivent être pris en compte. Vous pourrez
télécharger la version plus récente de ce guide et du manuel d'installation dans la section
« Téléchargements » du site web d’Erreka: http://www.erreka-automation.com
Les options et les fonctions décrites dans le présent guide sont applicables à partir de la version du
firmware indiquée sur le circuit. Le firmware fait partie d’un processus d'amélioration continue, c’est
pourquoi il est soumis à l’incorporation de nouvelles fonctionnalités ou à un agrandissement et donc au
développement de nouvelles versions non nécessairement compatibles avec les précédentes. Par
conséquent, si la version de votre firmware est inférieure à celle indiquée dans ce guide, il est possible
que certaines options et fonctions ne soient pas disponibles ou soient différentes.
E289A
D289A
L
L
Câblage électrique
A :Alimentation générale
3x1,5mm2(max. 30m)
B : Feu clignotant
2x0,5mm2
C :Photocellules (Tx / Rx)
2x0,5mm2/ 4x0,5mm2(max. 30m)
D :Sélecteur à clef
2x0,5mm2 (max. 25m)
Éléments de l’installation complète
Déblocage
Le déblocage doit être
réalisé avec précaution. Si
la barrière n’est pas
équilibrée ou si le bras
n'est pas monté, le ressort
interne peut provoquer un
déplacement violent.
Déblocage
(actionnement manuel) :
tournez la clé (L) vers la droite
jusqu’au déblocage.
Blocage
(actionnement motorisé) :
tournez la clé (L) vers la gauche
jusqu’au blocage.
Le dessin montre une barrière du
côté droit (ULS6ECD, ULS45ECD,
ULS3ECD).
DÉBLOQUEZ LA
BARRIÈRE UNIQUEMENT
SI LE BRAS EST INSTALLÉ.
MSU-021/01 V1.18b ou postérieur

14
Choix du ressort et de l’orifice d’ancrage
Le ressort d’équilibrage et l’orifice dans lequel il est ancré
dépendent de la longueur (L) du bras de la barrière :
Barrières ULS3EC :
•Bras 2,0m < L < 3,0m :
ressort D= 4,5mm, orifice 1
•Bras 1,5m < L < 2,0m :
ressort D= 4,5mm : orifice 2
Barrières ULS45EC :
•Bras 2,5m < L < 4,0m :
ressort D= 5,5mm, orifice 2
•Bras 4,0m < L < 4,5m :
ressort D= 6,5mm : orifice 2
Barrières ULS6EC :
•Bras 4,5m < L < 6,0m :
2 ressorts D= 6,5mm, orifice 2
L’utilisation de la bande en caoutchouc AUL03/
AUL04/AUL08 et/ou bande de LED AUL05/AUL06/
AUL09 est indifférente.
L’utilisation d’accessoires pourrait influencer le choix
du ressort et de l’orifice.
En cas de devoir changer le ressort ou l’orifice
d’ancrage, procédez après avoir installé la
barrière et le bras.
P289L
21
P289C1
Montage du bras
Choisissez la barrière en fonction du côté de
montage et de la longueur du bras:
ULS6ECD : droite, 100x45mm 6m ;
ULS45ECD : droite, 100x45mm 4,5m ;
ULS3ECD : droite, 80x45mm 3m ;
ULS6ECI : gauche, 100x45mm 6m ;
ULS45ECI : gauche, 100x45mm 4,5m ;
ULS3ECI : gauche, 80x45mm 3m.
•Bloquez l’actionneur et montez le bras.
Rechange de l’orifice d’ancrage
+
–
P289J
M
1
2
S
V
1Placez le bras de la barrière sur
la position verticale.
2Tournez la manette de tension
(M) dans le sens antihoraire
jusqu’à ce que le ressort ne
présente aucune tension.
3Lâchez le boulon d’ancrage (1)
et montez-le dans l’autre
orifice.
4Équilibrez la barrière selon la
séquence décrite ci-après.
Rechange du ressort
1Placez le bras en position verticale.
2Tournez la manette de tension (M) dans le
sens antihoraire jusqu’à ce que le ressort
ne présente aucune tension.
3Lâchez le boulon d’ancrage (1).
4Démontez le coffret du ressort (S) en
déboîtant le pivot (V).
5Dévissez complètement la manette de
tension, retirez le ressort et placez le
nouveau ressort à sa place. Pour terminer,
vissez la manette de tension.
6Montez le coffret du ressort (S) en
emboîtant le pivot (V).
7Vissez le boulon d’ancrage dans l’orifice
correct (1) ou (2).
8Équilibrez la barrière selon la séquence
décrite ci-après.
En cas de devoir changer le ressort ou l’orifice d’ancrage,
procédez après avoir installé la barrière et le bras.
Les illustrations et les explications concernent les barrières ULS3C, ULS45EC, qui disposent d’un
seul ressort d’équilibrage. Pour les barrières ULS6EC à double ressort, le procédé est semblable,
la seule différence repose sur le fait que le ressort et les éléments adjacents sont doubles.

15
P289G
+
–
Équilibrage de la barrière
Débloquer
POUR UN FONCTIONNEMENT CORRECT, IL EST
INDISPENSABLE D’ÉQUILIBRER LA BARRIÈRE
•Pour procéder à l’équilibrage, connectez l’alimentation
et vérifiez le fonctionnement : la barrière doit se
déplacer en douceur, sans sursauts ni tractions fortes.
•Si elle ne se déplace pas doucement, sans sursauts ni
tractions fortes, diminuez la tension du ressort avec la
manette de tension.
Après avoir bougé la manette, il est possible que la
barrière ne soit plus équilibrée. Dans ce cas, changez
l’orifice d’ancrage (de 1 à 2) ou le ressort d’équilibrage.
Répétez les étapes jusqu’à ce que la barrière reste
équilibrée et qu’elle fonctionne en douceur.
Les barrières ULS6EC disposent de deux ressorts et
de deux manettes pour la tension.
Pour l’équilibrage, actionnez les deux manettes de la
même façon afin que la tension des deux ressorts soit
le plus semblable possible.
La manette de tension est uniquement
accessible avec le bras placé en position
verticale.
P289H
AB
C
Réglage des butées
•Débloquez l’actionneur et déplacez la
barrière manuellement pour vérifier sa
position dans les butées. Si elle n’est pas
correcte, ajustez la butée
correspondante (A) ou (B).
•Bloquez l’actionneur et
vérifiez le
fonctionnement.
Si besoin, ajustez la
bielle (C).
P289I
FCA
FCC
LA
LC
Réglage des fins de course
Débloquez l’actionneur et déplacez la barrière
manuellement pour vérifier le réglage correct des
cames LA et LC qui actionnent les fins de course FCA
et FCC.
La fin de course incorpore deux LED qui indiquent si la
fin de course est activée ou pas :
•le LED de fermeture (FCC) est rouge
•le LED d’ouverture (FCA) est vert
Si les cames ne sont pas correctement réglées,
le parcours ne sera pas enregistré
correctement.
P289M
OK
Bande de LED
La bande LED est installée (AUL09 pour barrières
de 3m ; AUL05 pour barrières de 4,5m ; AUL06
pour barrières de 6m). Utilisez l’orifice le plus
éloigné du bras pour passer le câble à l’intérieur de
la barrière.

16
N
L
ST1
ST2
SG.A
FCA
FCC
P289Z
Connexion générale
Photocellules d’ouverture (SG.A) : pour
habiliter le test, placer DIP6 sur ON.
Photocellules de fermeture (SG.C) : pour
habiliter le test, placer DIP9 sur ON.
Test de photocellules Encodeur
Pour le fonctionnement correct
de l'encodeur, assurez-vous que
DIP7 soit sur ON.
(photocellules sans test)
(photocellules avec test)
230V, máx. 60W
F1 Fusible moteur (5x20):
230VAC: 2,5A
125VAC: 6,3A
F2 Fusible électronique
(5x20; 230VAC: 500mA)
F3 Fusible sorties FT et AUX24V
(5x20; 315mA)
DL1 Barriere ouverte
DL2 Indicateur enregistrement de
code radio / En cours de
réception du code radio
DL3 Enregistrement de manœuvre
ou code radio
DL4 Relais d´ouverture active
DL5 Relais de fermeture active
DL6 Contacts fin de course en
ouverture fermes
DL7 Contacts fin de course en
fermeture fermes
DL8 Contacts dispositif de sécurité
en ouverture fermes
DL9 Contacts dispositif de sécurité
en fermeture fermes
DL10 Contacts dispositif de
marche piétonnière fermes
DL11 Contacts dispositif de
marche totale fermes
DL12 Ordre de marche de radio
DL13 Signal encodeur
Actionneur en
fonctionnement : DL13
s´illumine de façon
intermittente, car l´encodeur
envoie le signal sous forme
d´impulsions.

Actionneur en arrêt : DL13
peut être indistinctement
allume ou éteint, selon la
position de l´encodeur
(impulsion haute ou impulsion
basse).
DL14 Alimentation
Bouton-poussoir STOP activé (arrêt d´urgence) : DL1 et DL3 clignotent simultanément avec une fréquence de 0,5 secondes.
Erreur dans le test de photocellules d’ouverture ou de fermeture : DL1 et DL3 clignotent simultanément avec une
fréquence de 2 secondes.
Connexion de la bande de LED
La bande de LED est un accessoire optionnel qui peut être
acheté séparément. Elle est munie de : une carte à feu (SMF),
une source d’alimentation (PWR LED), une bande de LED (LED) et
les câbles et presse-étoupe nécessaires.
Il existe deux références :
•AUL09 : pour des barrières de 3m ;
•AUL05 : pour des barrières de 4,5m ;
•AUL06 : pour des barrières de 6m.
Il est OBLIGATOIRE d’installer l’accessoire « Caoutchouc
transparent » pour l’installation de la bande de LED.
Ce caoutchouc est fourni séparément avec des longueurs de 6m
(AUL03), 4,5m (AUL04) et 3m (AUL08).
V+
COM
N
L
LED (AUL05 / AUL06)
PWR LED
(AUL05/AUL06)
V
R
COM
P289Y

17
E289L
Fonctions de SW2 pendant l’enregistrement (DIP1=ON)
DIP1=ON : enregistrement activé (DL3 s’illumine)
DIP1=ON et DIP2=ON : enregistrement du parcours
DIP1=ON et DIP4=ON : enregistrement du code radio
Enregistrement du code radio (seulement avec récepteur RSD)
1 Connectez l’alimentation
électrique et fermez la barrière en
appuyant sur PUL1 sans le lâcher.
2 Sélectionnez le code sur
l’émetteur. 3 Placez les DIP comme indique l’illustration (DIP1=ON, DIP4=ON).
DL3 s’illumine en indiquant le
mode d’enregistrement activé.
R289A R289C
R289B
4 Appuyez sur le bouton du canal
désiré. DL2 s’illumine de façon
intermittente à la fin de
l’enregistrement.
5 Placez DIP1 et DIP4 sur OFF.
DL3 reste éteint.
6 Déconnectez et connectez à
nouveau l’alimentation électrique.
I
II
R289D R289E
Si vous utilisez un récepteur différent de RSD, consultez la notice correspondante.
Enregistrement du parcours
1 Connectez l’alimentation électrique
et fermez la barrière en appuyant
sur PUL1 sans le lâcher.
2 Placez les DIP comme indique
l’illustration (DIP2=ON, DIP1=ON).
DL3 s’illumine en indiquant le mode
d’enregistrement activé.
3 Appuyez sur ST1 pour commencer
l’ouverture.
R289A
G289Z
G289A
La barrière est fournie avec
l’enregistrement du parcours
déjà effectué en usine.
4 Attendez à ce qu’elle s’arrête à la
fin du parcours. 5 Appuyez sur ST1 pour commencer
la fermeture. 6 Attendez à ce qu’elle s’arrête à la
fin du parcours.
G289C
G289D
G289F
7 Placez DIP1 et DIP2 sur OFF. DL3
reste éteint.
R289E

18
DIP Modes et fonctions Option Effet
DIP1 OFF
DIP2 Préavis de manœuvre
ON le feu clignotant s’illumine et la manœuvre commence après un
préavis de 3 secondes
OFF le feu clignotant s’illumine et la manœuvre commence
immédiatement
DIP3 Ordres de marche avec ST1 et ST2. ON ST1 : ordre d’ouverture ; ST2 : ordre de fermeture
OFF ST1 : ordres d’ouverture et fermeture ; ST2 : sans fonction
DIP4 Mode automatique ou semi-
automatique
ON mode automatique (la barrière se ferme automatiquement
après l´écoulement du temps d’attente qui est réglable avec
T.E.)
OFF mode semi-automatique (la barrière se ferme seulement après
avoir reçu l’ordre de marche)
DIP5 Mode automatique optionnel
(seulement si DIP4 = ON)
ON pendant l’attente, la barrière obéit aux ordres de marche (elle
peut être fermée avant la fin du temps d’attente)
OFF la barrière ne peut pas être fermée avant la fin du temps
d'attente ; un ordre de marche provoque le redémarrage du
temps d'attente
DIP6 Test de photocellule d’ouverture ON test habilité
OFF test déshabilité
DIP7 Encodeur ON encodeur habilité
OFF encodeur déshabilité
DIP8 Mode écluse (avec FT1)
ON mode écluse activé : si SG.C est activé pendant le temps
d’attente (mode automatique), la barrière se ferme
OFF mode écluse désactivé
DIP9 Test de photocellule de fermeture ON test habilité
OFF test déshabilité
DIP10 Sans fonction placer toujours sur OFF
Sélection des modes et des fonctions avec SW2 (DIP1 = OFF)
T.LG : temps fonctionnement ventilateur
Réglez le temps pendant lequel le ventilateur de
réfrigération de l’actionneur fonctionne.
•Valeur minimale : 3 secondes ; valeur maximale : 90
secondes
T.E : temps d’attente barrière ouverte
Si vous avez programmé le mode de fonctionnement
automatique ou automatique optionnel, réglez T.E. pour
ajuster le temps d’attente avec la barrière ouverte (avant
de commencer à se fermer automatiquement).
•Valeur minimale : 0 secondes ; valeur maximale : 90
secondes
P.M : couple moteur
Avec P.M, il est possible de régler la valeur maximale de la
force du moteur.
Réglez le couple de façon à respecter les forces
minimales de fermeture indiquées par la norme
EN12453:2000. Effectuez les mesures d'après les
indications de la norme EN 12445:2000.
Réglage des potentiomètres

19
ULTRA
Guia rápido de instalação e programação Português
AVISO
Este guia rápido é um resumo do manual de instalação completo. Este manual contém advertências de
segurança e outras explicações a ter em atenção. Pode transferir a versão mais atualizada deste guia e do
manual de instalação na secção “Downloads” do site da Erreka: http://www.erreka-automation.com
As opções e funções descritas no presente guia são aplicáveis a partir da versão do firmware que é indicada
sobre o circuito. O firmware, como parte de um processo de melhoria contínua, está sujeito à inclusão de
novas funcionalidades ou à sua ampliação e, consequentemente, à produção de novas versões não
necessariamente compatíveis com as anteriores. Portanto, se a versão do seu firmware for inferior à indicada
neste guia, é possível que algumas opções e funções não estejam disponíveis ou sejam diferentes.
E289A
D289A
L
L
Cablagem eléctrica
A: Alimentação geral
3x1,5mm2(max. 30m)
B: Lâmpada de sinalização
2x0,5mm2
C: Fotocélulas (Tx/Rx)
2x0,5mm2/ 4x0,5mm2(max. 30m)
D: Selector de chave
2x0,5mm2 (max. 25m)
Elementos da instalação completa
Desbloqueio
O desbloqueio deve ser
realizado com precaução.
Se a barreira não estiver
equilibrada ou o braço não
estiver montado, a mola
interna pode originar um
deslocamento violento.
Desbloqueio
(accionamento manual):
gire a chave (L) para a direita, até
ao desbloqueio.
Bloqueio
(funcionamento motorizado):
gire a chave (L) para a esquerda
até obter o bloqueio.
O desenho mostra uma barreira do
lado direito (ULS6ECD, ULS45ECD,
ULS3ECD).
DESBLOQUEIE A BARREIRA
APENAS COM O BRAÇO
INSTALADO.
MSU-021/01 V1.18b o posterior

20
Selecção da mola e orifício de fixação
A mola de equilíbrio e o orifício onde se fixa, dependem
da comprimento (L) do braço da barreira:
Barreiras ULS3EC:
•Braço 2,0 m < L < 3,0 m:
mola D = 4,5 mm, orifício 1
•Braço 1,5 m < L < 2,0 m:
mola D = 4,5 mm: orifício 2
Barreiras ULS45EC:
•Braço 2,5 m < L < 4,0 m:
mola D = 5,5 mm, orifício 2
•Braço 4,0 m < L < 4,5 m:
mola D = 6,5 mm: orifício 2
Barreiras ULS6EC:
•Braço 4,5 m < L < 6,0 m:
2 molas D= 6,5 mm, orifício 2
O uso da banda de borracha AUL03/AUL04/AUL08
e/ou tira de LED AUL05/AUL06/AUL09 é indiferente.
O uso de outros acessórios poderá influenciar a
selecção da mola e do orifício.
Se for necessário substituir a mola ou o orifício
de fixação, substitua-a antes da instalação da
barreira e do braço.
P289L
21
P289C1
Montagem do braço
Escolher a barreira em função do lado de
montagem e comprimento do braço:
ULS6ECD: direita, 100x45 mm, 6 m;
ULS45ECD: direita, 100x45 mm, 4,5 m;
ULS3ECD: direita, 80x45 mm, 3 m;
ULS6ECI: esquerda, 100x45 mm, 6 m;
ULS45ECI: esquerda, 100x45 mm, 4,5 m;
ULS3ECI: esquerda, 80x45 mm, 3 m.
•Bloqueie o accionador e monte o braço.
Substituição do orifício de fixação
+
–
P289J
M
1
2
S
V
1Coloque o braço da barreira
na posição vertical.
2Gire o manípulo de tensão
(M) para a esquerda até
deixar a mola sem tensão.
3Solte o perno de fixação (1) e
monte-o no outro orifício.
4Equilibre a barreira como
descrito abaixo.
Substituição da mola
1Coloque o braço na posição vertical.
2Gire o manípulo de tensão (M) para a
esquerda até deixar a mola sem tensão.
3Solte o perno de fixação (1).
4Desmonte a caixa da mola (S),
desencaixando a cavilha (V).
5Desenrosque completamente o manípulo
de tensão, extraia a mola e coloque a
mola nova no seu lugar. Finalmente,
enrosque o manípulo de tensão.
6Monte a caixa da mola (M) encaixando a
cavilha (V).
7Aparafuse o perno de fixação no orifício
apropriado (1) ou (2).
8Equilibre a barreira como descrito abaixo.
Se for necessário substituir a mola ou o orifício de fixação,
substitua-a antes da instalação da barreira e do braço.
As ilustrações e explicações referem-se às barreiras ULS3C, ULS45EC, que dispõem de uma
única mola de equilibragem. Para as barreiras ULS6EC, com mola dupla, o procedimento é
semelhante, tendo em atenção que a mola e os seus elementos adjacentes estão duplicados.
