Epson EB-L615U User manual

EN Quick Reference
DE Kurzübersicht
FR Référence rapide
IT Riferimento rapido
ES Referencia rápida
PT Referência Rápida
NL Beknopte handleiding
DA Lynvejledning
FI Pikaopas
NO Hurtigreferanse
SV Snabbreferens
CS Rychlá reference
HU Gyors útmutató
PL Skrócona instrukcja obsługi
RO Ghid informativ
EL Γρήγορη αναφορά
TR Hızlı Referans
SL Hitre informacije
CA Referència ràpida
RU Краткое руководство
UK Короткий довідник
KK Қысқаша анықтама
AR
ZHS 快速参考
ZHT 快速參考
KO 빠른 참조

2
Unpacking
Remote Control Operating Range
EB‑L615U/EB‑L610U/EB‑L510U/
EB‑L610W/EB‑L610
EB‑L510U/EB‑L610W/EB‑L610/
EB‑L400U/EB‑L500W/EB‑L500
EB‑L500W/EB‑L500

3
Installing

4
Turning On/O the Projector
Turning On
Turning O

5

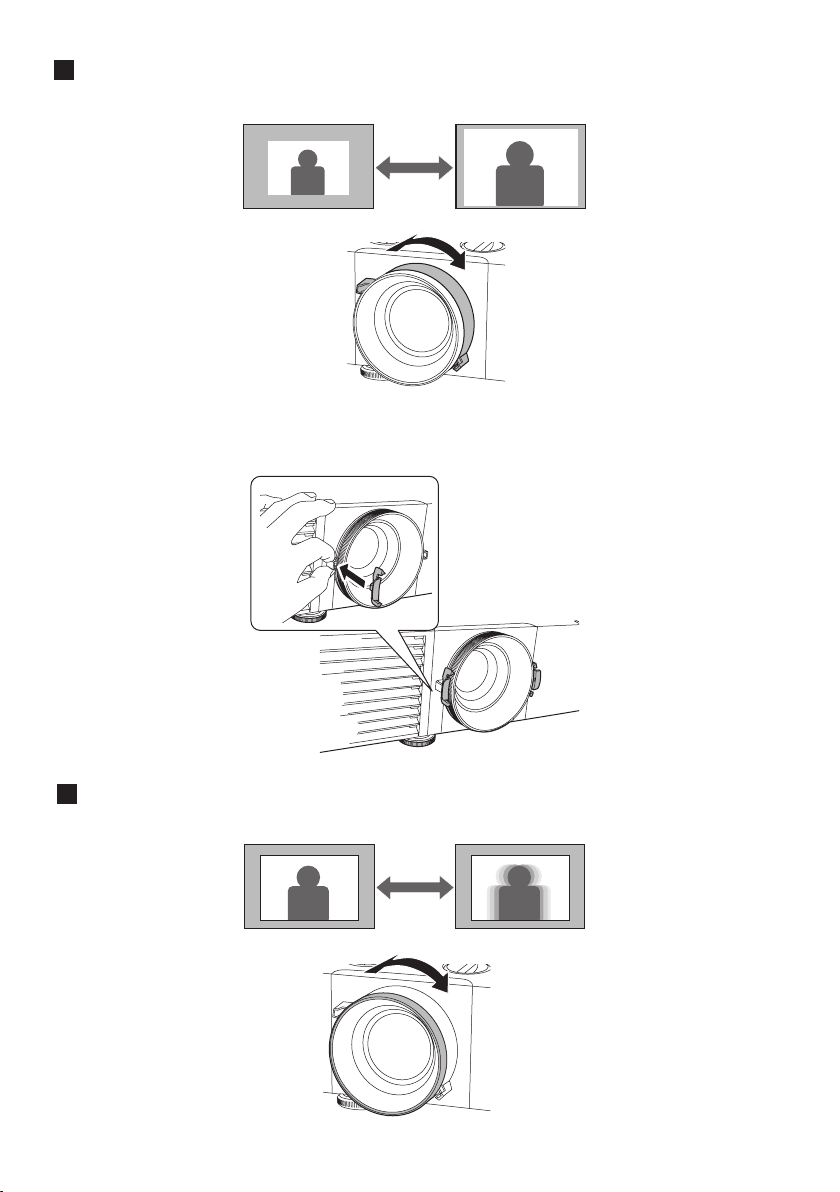

Attaching the Zoom Ring Lock (EB‑L500W/EB‑L500)
Adjusting the Focus
Adjusting the Projection Size

6
EN
When you turn on the projector for the rst time, the message“Do you want to set the
time?”is displayed. Select Yes and set Date/Time. sUser's Guide
If you set it later, select No.
DE
Wenn Sie den Projektor zum ersten Mal einschalten, wird die Meldung“Möchten Sie die
Uhrzeit einstellen?”angezeigt. Wählen Sie Ja und stellen Sie Datum / Zeit ein.
sBedienungsanleitung
Bei späterer Einstellung, wählen Sie Nein.
FR
Lorsque vous allumez le projecteur pour la première fois, le message“Voulez-vous
régler l'heure ?”s'ache. Sélectionnez Oui et dénissez le paramètre Date/heure.
sGuide de l'utilisateur
Si vous souhaitez le dénir ultérieurement, sélectionnez Non.
IT
Quando si accende il proiettore per la prima volta, viene visualizzato il messaggio“Si
desidera impostare l'ora?”. Selezionare Sì e impostare Data/Ora. sManuale dell'utente
Se si imposta in seguito, selezionare No.
ES
La primera vez que encienda el proyector verá el mensaje“¿Desea ajustar la hora?”.
Seleccione Sí y congure la Fecha/Hora. sManual de usuario
Si preere congurarlas en otro momento, seleccione No.
PT
Quando ligar o videoprojector pela primeira vez, aparece a mensagem“Deseja ajustar a
hora?”. Seleccione Sim e dena a Data / Hora. sManual do Utilizador
Se a denir mais tarde, seleccione Não.
NL
De eerste keer dat u de projector inschakelt, wordt de melding“Tijd instellen?”
weergegeven. Selecteer Ja en stel Datum/tijd in. sGebruikershandleiding
Selecteer Nee als u deze optie later wilt instellen.
DA
Når du tænder projektoren første gang, vises meddelelsen“Vil du indstille tiden?”. Vælg
Ja, og indstil Dato/klokkeslæt. sBrugervejledning
Hvis du indstiller det senere, skal du vælge Nej.
FI
Kun kytket projektorin päälle ensimmäisen kerran, esiin tulee viesti“Haluatko asettaa
ajan?”. Valitse Kyllä ja aseta Pvm / Aika. sKäyttöopas
Jos asetat sen myöhemmin, valitse Ei.
NO
Når du slår på projektoren for første gang, vises meldingen“Vil du stille klokken?”Velg
Ja, og angi Dato/klokkeslett. sBrukerhåndbok
Vil du angi dette senere, velger du Nei.
SV
Meddelandet “Vill du ställa in tiden?”visas när du slår på projektorn för första gången.
Välj Ja och ställ in Datum/tid. sBruksanvisning
Välj Nej om du vill ställa in det senare.
CS
Při prvním spuštění projektoru se zobrazí zpráva“Chcete nastavit čas?”. Vyberte možnost
Ano a nastavte položku Datum / čas. sUživatelská příručka
Chcete-li provést toto nastavení později, vyberte možnost Ne.
Setting the time

7
HU
Amikor először kapcsolja be a kivetítőt, a “Be kívánja állítani az időt?”üzenet jelenik meg.
Válassza az Igen lehetőséget és végezze el a Dátum / Idő beállítását. sHasználati útmutató
Ha később állítja be, válassza a Nem lehetőséget.
PL
Po pierwszym uruchomieniu projektora wyświetli się komunikat “Czy chcesz ustawić
czas?”. Wybierz przycisk Tak i ustaw opcję Data / czas. sPrzewodnik użytkownika
Aby ustawić ją później, wybierz przycisk Nie.
RO
În momentul în care porniţi proiectorul pentru prima dată, pe ecran va  aşat mesajul
“Doriţi să deniţi ora?”. Selectaţi Da şi deniţi Dată / Oră. sGhidul utilizatorului
Dacă le veţi deni mai târziu, selectaţi Nu.
EL
Όταν ενεργοποιείτε για πρώτη φορά το βιντεοπροβολέα, εμφανίζεται το μήνυμα“Θέλετε
να ρυθμίσετε την ώρα;”. Επιλέξτε Ναι και ορίστε Ημερ./Ώρα. sΟδηγός χρήσης
Για ορισμό αργότερα, επιλέξτε Όχι.
TR
Projektörü ilk kez açtığınızda“Süreyi belirlemek istiyor musunuz?”mesajı görüntülenir.
Evet öğesini seçin ve Tarih / Saat seçeneğini ayarlayın. sKullanım Kılavuzu
Daha sonra ayarlayacaksanız, Hayır öğesini seçin.
SL
Ko prvič vklopite projektor, se prikaže sporočilo“Ali želite nastaviti čas?”. Izberite Da in
nastavite Datum/čas. sPriročnik za uporabnika
Če želite nastavitev opraviti kasneje, izberite Ne.
CA
Quan engegueu el projector per primera vegada, apareix el missatge“Voleu ajustar
l'hora?”. Seleccioneu Sí i ajusteu Data / Hora. sGuia de l'usuari
Si ho voleu ajustar més tard, seleccioneu No.
RU
При первом включении проектора появляется сообщение“Хотите установить
время?”Выберите Да и задайте параметр Дата / время. sРуководство пользователя
Чтобы задать этот параметр позже, выберите Нет.
UK
Під час першого увімкнення проектора відображається повідомлення “Бажаєте
встановити час?”. Виберіть Так і встановіть параметр Дата/час. sПосібник користувача
Якщо ви встановите його пізніше, виберіть Ні.
KK
Проекторды бірінші рет қосқанда "Do you want to set the time?" хабары
көрсетіледі.
Yes жауабын таңдап, күнді/уақытты орнатыңыз.
s Пайдаланушы нұсқаулығы
Оны кейінірек орнатсаңыз, No жауабын таңдаңыз.
AR
ZHS
首次打开投影机时，会显示消息 " 是否要设置时间？ "。选择是并设置日期 / 时间。
s
使用说明书
如果要在以后设置，请选择否。
ZHT
第一次開啟投影機時，會顯示 " 想設定時間嗎？ " 訊息。選擇是並設定日期 / 時間。
s
使用說明書
如果您稍後設定，請選擇否。
KO
프로젝터를 처음 켜는 경우 , “시간을 설정하시겠습니까 ?” 라는 메시지가 표시됩니다 .
예를 선택하고 날짜 / 시간을 설정하십시오 .
s 사용자 가이드
나중에 설정하려면 , 아니요를 선택하십시오 .

8
Adjusting the Position of the Image (Lens Shift)
(EB‑L615U/EB‑L610U/EB‑L510U/EB‑L610W/EB‑L610)

9
EB‑L615U/EB‑L610U/EB‑L510U/EB‑L610W
EB‑L610
Lens Shift Adjustment Range

10
Connecting a Device

11

12

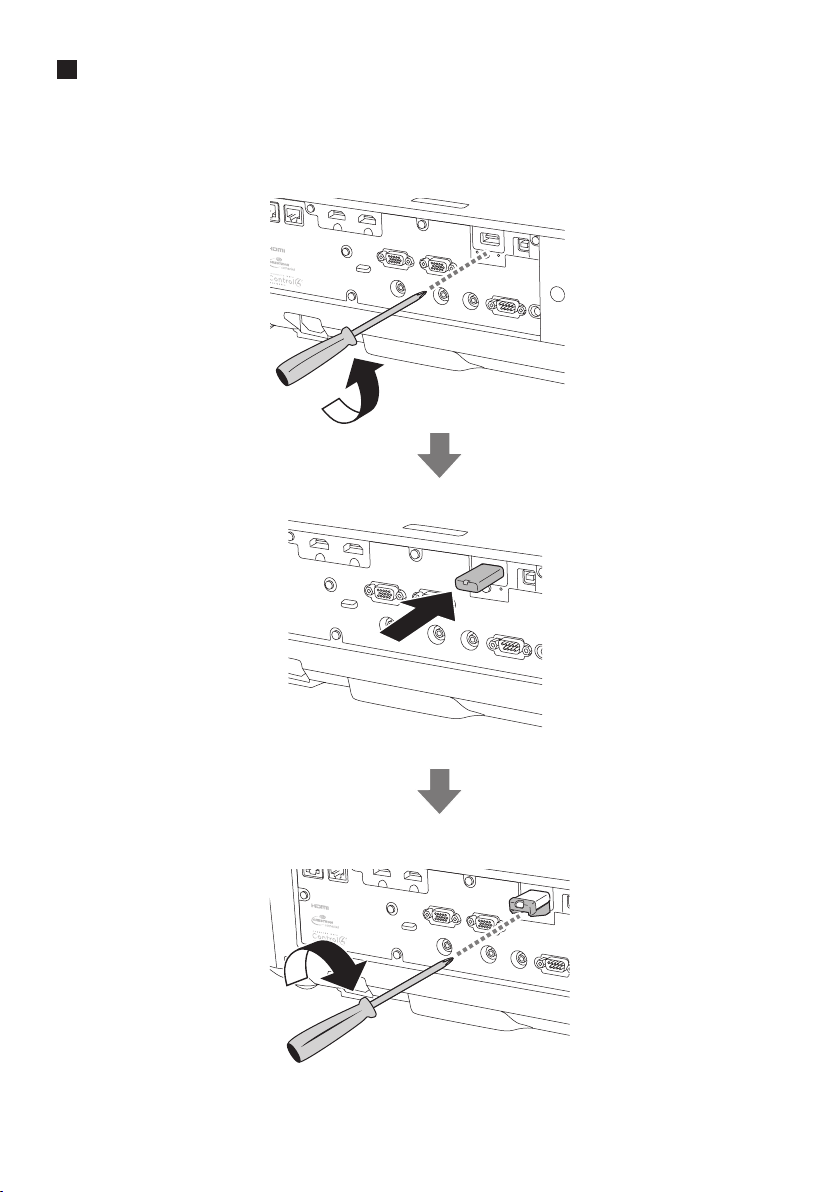

Installing the Wireless LAN Module
(EB‑L510U/EB‑L610W/EB‑L610/EB‑L400U/EB‑L500W/
EB‑L500)

13

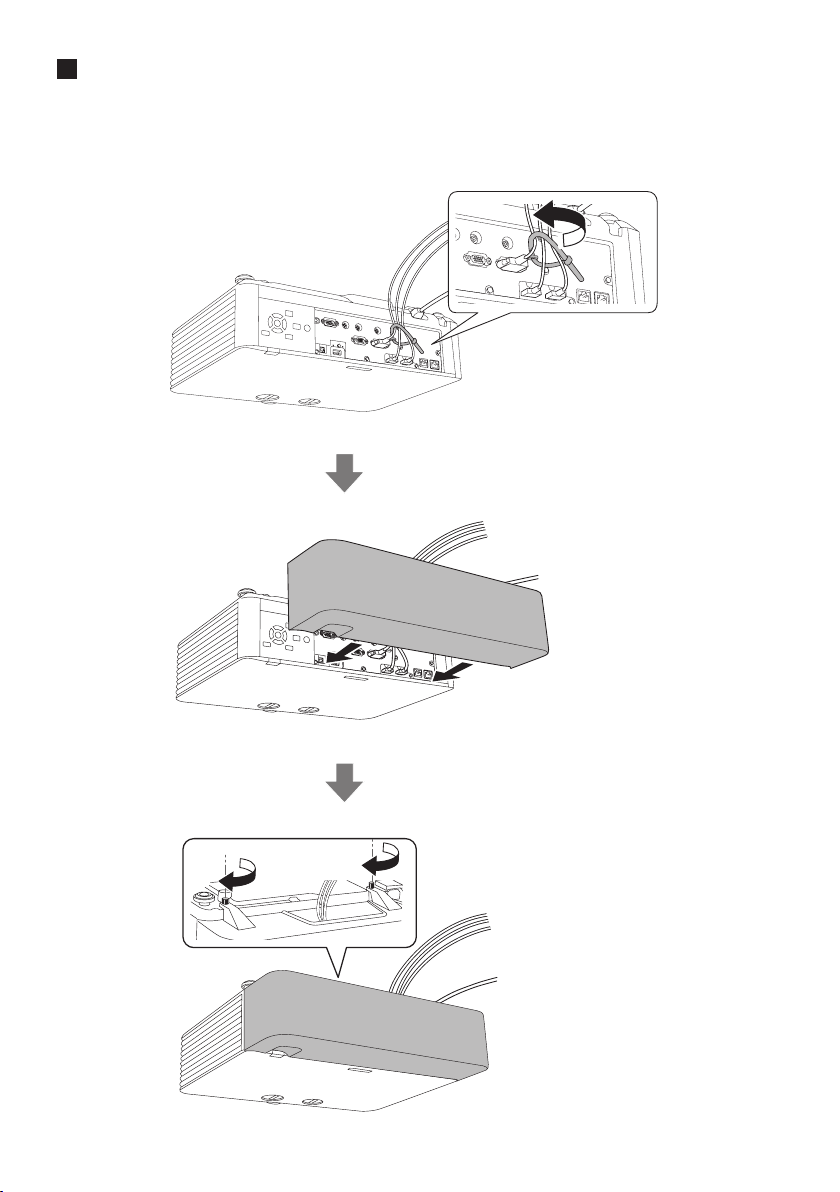

Attaching the Cable Cover
(EB‑L615U/EB‑L610U/EB‑L510U/EB‑L610W/EB‑L610)

14

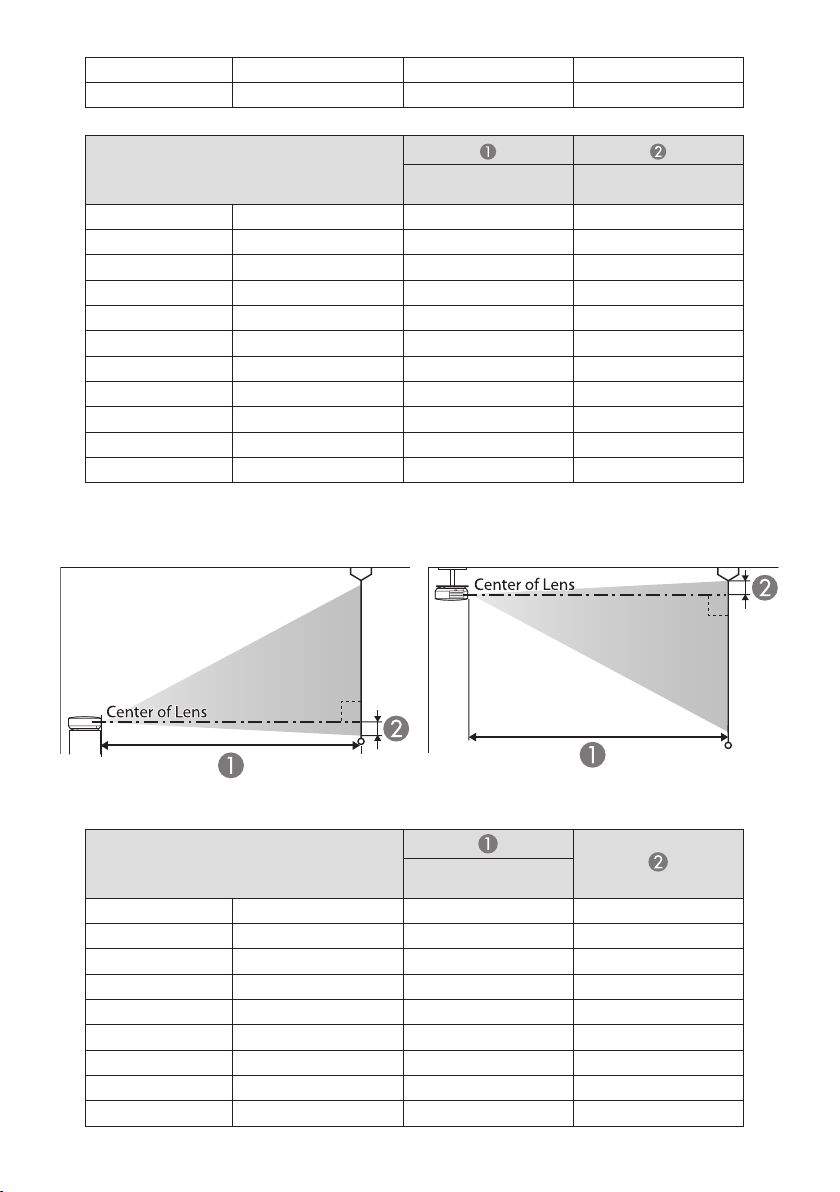

Projection Distance
EB‑L615U/EB‑L610U/EB‑L510U/EB‑L610W/EB‑L610
• WUXGA (EB-L615U/EB-L610U/EB-L510U)/WXGA (EB-L610W)
16:10 screen size Minimum (Wide) to
Maximum (Tele)
Vertical Lens Shift
Bottom to Top
50” 108 × 67 144 - 235 -67 - 0
60” 129 × 81 174 - 283 -81 - 0
70” 151 × 94 204 - 331 -94 - 0
80” 172 × 108 233 - 378 -108 - 0
100” 215 × 135 292 - 474 -135 - 0
120” 258 × 162 351 - 569 -162 - 0
150” 323 × 202 440 - 713 -202 - 0
200” 431 × 269 588 - 951 -269 - 0
300” 646 × 404 884 - 1429 -404 - 0
500” 1077 × 673 1476 - 2384 -673 - 0
4:3 screen size Minimum (Wide) to
Maximum (Tele)
Vertical Lens Shift
Bottom to Top
45” 91 × 69 147 - 240 -69 - 0
50” 102 × 76 164 - 267 -76 - 0
60” 122 × 91 197 - 321 -91 - 0
80” 163 × 122 264 - 429 -122 - 0
100” 203 × 152 331 - 537 -152 - 0
110” 224 × 168 365 - 591 -168 - 0
120” 244 × 183 398 - 645 -183 - 0
150” 305 × 229 499 - 807 -229 - 0
200” 406 × 305 666 - 1077 -305 - 0
300” 610 × 457 1001 - 1618 -457 - 0
440” 894 × 671 1470 - 2375 -671 - 0

15
16:9 screen size Minimum (Wide) to
Maximum (Tele)
Vertical Lens Shift
Bottom to Top
49” 109 × 61 145 - 237 -64 - 3
50” 111 × 62 148 - 242 -66 - 3
60” 133 × 75 179 - 291 -79 - 4
80” 177 × 100 240 - 389 -105 - 6
100” 221 × 125 301 - 487 -131 - 7
110” 244 × 137 331 - 536 -145 - 8
120” 266 × 149 361 - 585 -158 - 8
150” 332 × 187 453 - 733 -197 - 10
200” 443 × 249 605 - 978 -263 - 14
300” 664 × 374 909 - 1469 -394 - 21
480” 1063 × 598 1456 - 2352 -631 - 33
• XGA (EB-L610)
4:3 screen size Minimum (Wide) to
Maximum (Tele)
Vertical Lens Shift
Bottom to Top
48” 98 × 73 147 - 240 -73 - 0
60” 122 × 91 185 - 301 -91 - 0
70” 142 × 107 216 - 351 -107 - 0
80” 163 × 122 248 - 402 -122 - 0
100” 203 × 152 310 - 503 -152 - 0
120” 244 × 183 373 - 605 -183 - 0
150” 305 × 229 467 - 757 -229 - 0
200” 406 × 305 624 - 1010 -305 - 0
300” 610 × 457 938 - 1517 -457 - 0
470” 955 × 716 1472 - 2378 -716 - 0
16:9 screen size Minimum (Wide) to
Maximum (Tele)
Vertical Lens Shift
Bottom to Top
45” 100 × 56 150 - 245 -65 - 9
50” 111 × 62 167 - 273 -73 - 10
60” 133 × 75 202 - 328 -87 - 12
70” 155 × 87 236 - 383 -102 - 15
80” 177 × 100 270 - 438 -116 - 17
100” 221 × 125 339 - 549 -145 - 21
120” 266 × 149 407 - 659 -174 - 25
150” 332 × 187 510 - 825 -218 - 31
200” 443 × 249 681 - 1101 -291 - 42

16
300” 664 × 374 1023 - 1653 -436 - 62
430” 952 × 536 1468 - 2370 -625 - 89
16:10 screen size Minimum (Wide) to
Maximum (Tele)
Vertical Lens Shift
Bottom to Top
46” 99 × 62 150 - 244 -68 - 6
50” 108 × 67 163 - 265 -74 - 7
60” 129 × 81 196 - 319 -89 - 8
70” 162 × 94 229 - 372 -104 - 9
80” 172 × 108 263 - 426 -118 - 11
100” 215 × 135 329 - 534 -148 - 13
120” 258 × 162 396 - 641 -178 - 16
150” 323 × 202 496 - 802 -222 - 20
200” 431 × 269 662 - 1071 -296 - 27
300” 646 × 404 995 - 1608 -444 - 40
440” 948 × 592 1461 - 2360 -652 - 59
EB‑L400U/EB‑L500W/EB‑L500
• WUXGA (EB-L400U)
16:10 screen size Minimum (Wide) to
Maximum (Tele)
50” 108 × 67 144 - 235 -2
60” 129 × 81 174 - 283 -3
70” 151 × 94 204 - 331 -3
80” 172 × 108 233 - 378 -4
100” 215 × 135 292 - 474 -5
120” 258 × 162 351 - 569 -6
150” 323 × 202 440 - 713 -7
200” 431 × 269 588 - 951 -10
300” 646 × 404 884 - 1429 -14

17
500” 1077 × 673 1476 - 2384 -24
4:3 screen size Minimum (Wide) to
Maximum (Tele)
45” 91 × 69 147 - 240 -2
50” 102 × 76 164 - 267 -3
60” 122 × 91 197 - 321 -3
70” 142 × 107 231 - 375 -4
80” 163 × 122 264 - 429 -4
100” 203 × 152 331 - 537 -5
120” 244 × 183 398 - 645 -7
150” 305 × 229 499 - 807 -8
200” 406 × 305 666 - 1077 -11
300” 610 × 457 1001 - 1618 -16
440” 813 × 610 1470 - 2375 -24
16:9 screen size Minimum (Wide) to
Maximum (Tele)
49” 109 × 61 145 - 237 1
50” 111 × 62 148 - 242 1
60” 133 × 75 179 - 291 1
70” 155 × 87 209 - 340 1
80” 177 × 100 240 - 389 2
100” 221 × 125 301 - 487 2
120” 266 × 149 361 - 585 2
150” 332 × 187 453 - 733 3
200” 443 × 249 605 - 978 4
300” 664 × 374 909 - 1469 6
480” 1063 × 598 1456 - 2352 9
• WXGA (EB-L500W)
16:10 screen size Minimum (Wide) to
Maximum (Tele)
29” 62 × 39 85 - 140 -1
40” 86 × 54 118 - 193 -1
50” 108 × 67 149 - 243 -2
60” 129 × 81 179 - 292 -2
80” 172 × 108 239 - 390 -3
100” 215 × 135 300 - 488 -3
150” 323 × 202 451 - 733 -5
200” 431 × 269 603 - 979 -7

18
250” 538 × 337 754 - 1224 -8
280” 603 × 377 845 - 1371 -9
4:3 screen size Minimum (Wide) to
Maximum (Tele)
25” 51 × 38 83 - 136 -1
30” 61 × 46 100 - 164 -1
40” 81 × 61 134 - 219 -2
50” 102 × 76 169 - 275 -2
60” 122 × 91 203 - 331 -2
80” 163 × 122 271 - 442 -3
100” 203 × 152 340 - 553 -4
120” 244 × 183 408 - 664 -5
150” 305 × 229 511 - 831 -6
200” 406 × 305 682 - 1108 -8
250” 508 × 381 854 - 1386 -10
16:9 screen size Minimum (Wide) to
Maximum (Tele)
28” 62 × 35 84 - 138 1
30” 66 × 37 91 - 149 1
40” 89 × 50 122 - 199 1
50” 111 × 62 153 - 249 2
60” 133 × 75 184 - 300 2
80” 177 × 100 246 - 401 3
100” 221 × 125 308 - 502 3
150” 332 × 187 464 - 754 5
200” 443 × 249 619 - 1006 7
250” 553 × 311 775 - 1258 9
275” 609 × 342 853 - 1384 10
• XGA (EB-L500)
4:3 screen size Minimum (Wide) to
Maximum (Tele)
30” 61 × 46 83 - 136 -5
40” 81 × 61 111 - 182 -6
50” 102 × 76 140 - 229 -8
60” 122 × 91 169 - 275 -10
80” 163 × 122 226 - 368 -13
100” 203 × 152 283 - 460 -16

19
150” 305 × 229 426 - 692 -24
200” 406 × 305 568 - 923 -32
250” 508 × 381 711 - 1155 -40
300” 610 × 457 854 - 1386 -48
16:9 screen size Minimum (Wide) to
Maximum (Tele)
28” 62 × 35 84 - 138 1
30” 66 × 37 91 - 149 1
40” 89 × 50 122 - 199 1
50” 111 × 62 153 - 249 2
60” 133 × 75 184 - 300 2
80” 177 × 100 246 - 401 3
100” 221 × 125 308 - 502 3
150” 332 × 187 464 - 754 5
200” 443 × 249 619 - 1006 7
250” 553 × 311 775 - 1258 9
275” 609 × 342 853 - 1384 10
16:10 screen size Minimum (Wide) to
Maximum (Tele)
29” 62 × 39 85 - 140 -1
40” 86 × 54 118 - 193 -1
50” 108 × 67 149 - 243 -2
60” 129 × 81 179 - 292 -2
70” 151 × 94 209 - 341 -2
80” 172 × 108 239 - 390 -3
100” 215 × 135 300 - 488 -3
150” 323 × 202 451 - 733 -5
200” 431 × 269 603 - 979 -7
250” 538 × 337 754 - 1224 -8
280” 603 × 377 845 - 1371 -9

Printed in China
XX.XX.-XX(XXX)

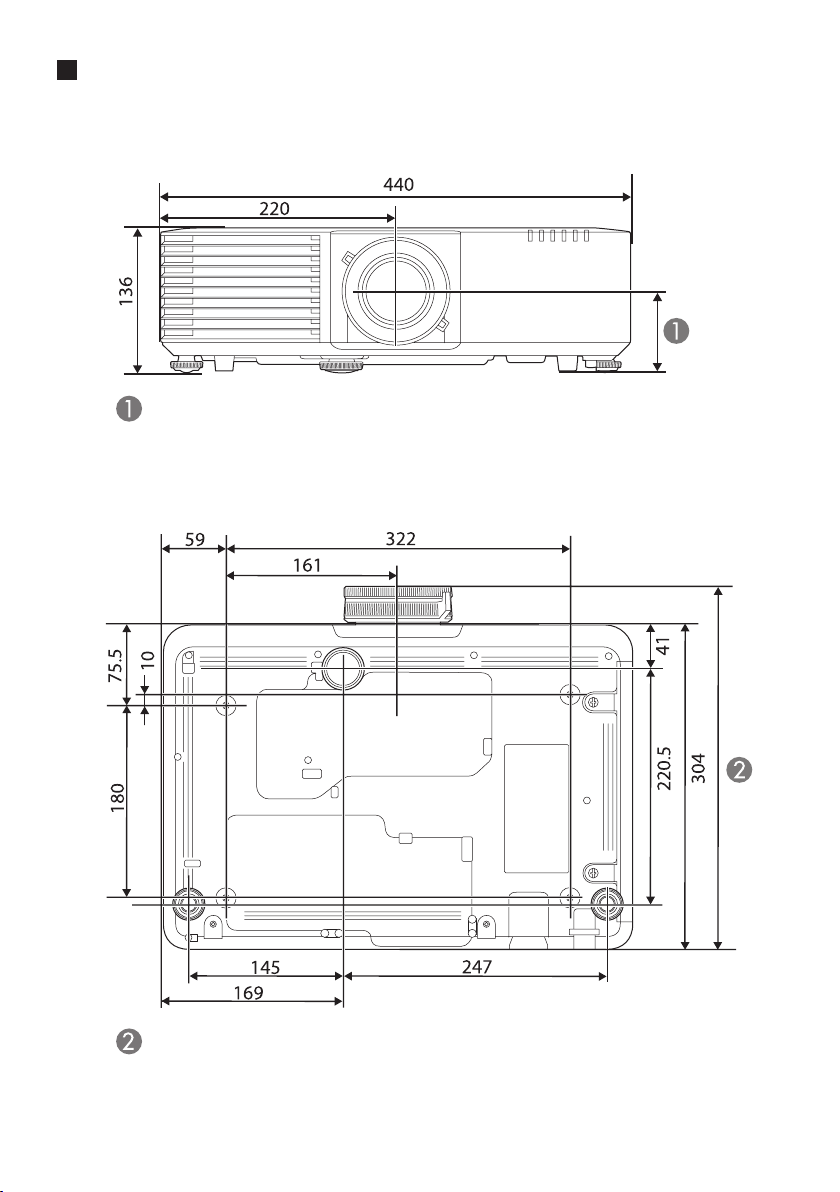

Unit : mm
External Dimensions
Distance from center of lens to suspension bracket xing point
EB-L615U/EB-L610U/EB-L510U/EB-L610W/EB-L610: 74 mm
EB-L400U: 78.2 mm
EB-L500W/EB-L500: 77.8 mm
EB-L615U/EB-L610U/EB-L510U/EB-L610W/EB-L610/EB-L400U: 339 mm
EB-L500W/EB-L500: 320 mm
