Espina XTP7 User manual

JOHDANTO
Onnittelumme tämän laadukkaan Espina-tuotteen valinnasta! Toivomme
ostamasi koneen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen
koneen käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa
tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan.
Toivotamme Sinulle turvallista ja miellyttävää työskentelyä koneen kanssa!
TURVAOHJEET
LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA
VAROITUKSET. KÄYTÄ KONETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN
KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA
VAKAVIIN HENKILÖ- JA OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET TALLELLA
MYÖHEMPÄÄ TARVETTA VARTEN.
KÄYTÄ AINOASTAAN ALKUPERÄISIÄ VARAOSIA JA LISÄVARUSTEITA.
Muunlaisten osien käyttö saattaa aiheuttaa vaaratilanteita.
KORJAUKSIA SAA SUORITTAA AINOASTAAN VALTUUTETTU HUOLTOLIIKE
ALKUPERÄISVARAOSIA KÄYTTÄEN, MUUTEN KONEEN KÄYTTÄJÄ ON
LOUKKAANTUMISVAARASSA.
MAANTIIVISTÄJÄN TURVALLISUUS
-Varmista, että ymmärrät, miten kone toimii.
-Lue huolellisesti käyttöohjeet sekä koneeseen kiinnitetyt merkinnät ja varmista, että
ymmärrät ne.
-Opiskele koneen käyttötarkoitus ja sen rajoitukset sekä käyttöön liittyvät mahdolliset
vaaratekijät.
-Tutustu läpikotaisin ohjaimiin ja niiden asianmukaiseen käyttöön.
-Opettele, miten kone pysäytetään ja miten sen hallintalaitteet kytketään pois nopeasti.
-Älä yritä käyttää konetta ennen kuin olet täysin ymmärtänyt, miten moottoria käytetään
ja huolletaan oikein sekä miten vältät tapaturmat ja omaisuusvahingot.
-Säilytä käyttöohjeita aina koneen yhteydessä muovitaskussa suojataksesi niitä lialta ja
kosteudelta.
Työskentelyalue
-Älä koskaan käynnistä tai käytä moottoria suljetussa tilassa. Pakokaasut ovat myrkyllisiä
ja ne sisältävät hiilimonoksidia (häkää), joka on hajuton ja tappavan myrkyllinen kaasu.
Käytä tätä konetta vain hyvin tuuletetuissa ulkotiloissa.
-Älä koskaan käytä konetta, jos näkyvyys tai valaistus on puutteellinen.
-Varmista ennen ojan tiivistyksen aloittamista, että sen seinämät ovat kestävät eivätkä ne
vajoa tärinän takia.
-Varmista, että tiivistettävä alue ei sisällä toimivia sähkökaapeleita, kaasua, vettä tai
viestintälinjoja, jotka voivat vaurioitua tärinästä.
FI

Ihmisten turvallisuus
-Älä käytä konetta huumausaineiden, alkoholin tai lääkityksen vaikutuksen alaisena,
koska ne heikentävät kykyäsi käyttää konetta asianmukaisella tavalla.
-Pukeudu asianmukaisesti. Käytä paksuja pitkiä housuja, turvakenkiä ja suojakäsineitä.
-Älä käytä löysiä vaatteita, lyhyitä housuja tai koruja. Kiinnitä pitkät hiukset niin, että ne
ovat olkapäiden yläpuolella. Pidä hiuksesi ja vaatteesi loitolla liikkuvista osista. Löysät
vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
-Pidä suojalaitteet paikoillaan ja toimintakykyisinä.
-Varmista, että kaikki pultit, mutterit, jne. on kiristetty kunnolla.
-Älä koskaan käytä konetta, joka tarvitsee korjausta tai on huonossa kunnossa. Vaihda
vaurioituneet tai vialliset osat ja asenna puuttuvat osat paikoilleen ennen koneen käyttöä.
-Tarkista mahdolliset polttoainevuodot.
-Pidä kone turvallisessa käyttökunnossa. Älä käytä konetta, jos moottorin kytkin ei kytke
sitä päälle tai pois päältä.
-Bensiinikäyttöinen kone, jota ei voi ohjata moottorin kytkimellä, on vaarallinen ja
vaihdettava uuteen.
-Ota tavaksesi tarkistaa, että kaikki säätöavaimet on poistettu koneesta ja sen
käyttöalueelta ennen käynnistystä. Pyörivässä koneen osassa kiinni oleva työkalu tai
avain voi aiheuttaa vammoja.
-Ole tarkkaavainen, toimi varovaisesti ja käytä tervettä järkeä, kun käytät konetta. Älä
kurkottele.
-Älä käytä konetta paljain jaloin tai jos jalassasi on sandaalit tai vastaavat kevyet jalkineet.
Käytä turvajalkineita, jotka suojaavat jalkojasi ja parantavat jalansijaasi liukkailla
pinnoilla.
-Pidä kätesi, sormesi ja jalkasi kaukana pohjalevystä.
-Säilytä tukeva asento ja tasapainosi koko ajan. Näin pidät koneen paremmin hallinnassa
myös odottamattomissa tilanteissa.
-Vältä tahatonta käynnistystä. Varmista, että moottorin kytkin on pois päältä ennen
koneen kuljetusta tai kunnossapitotöiden tai huollon aloittamista. Koneen kuljetus tai
huolto kytkin päällä altistaa onnettomuuksille.
Turvaohjeet polttoaineen käyttöön
-Polttoaine on herkästi syttyvää ja höyryyntyessään se voi syttyä räjähdysmäisesti.
-Noudata varotoimenpiteitä, kun käsittelet polttoainetta vähentääksesi vakavien
henkilövahinkojen riskiä.
-Kun täytät tai tyhjennät polttoainetta, käytä hyväksyttyä polttoaineastiaa puhtaissa,
hyvin ilmastoiduissa ulkotiloissa.
-Älä tupakoi tai päästä kipinöitä, avotulta tai muita sytytyslähteitä lähelle aluetta, jossa
lisäät polttoainetta tai käytät konetta.
-Älä koskaan täytä polttoainesäiliötä sisätiloissa. Pidä maadoitetut johtavat esineet, kuten
työkalut, kaukana paljaista, jännitteellisistä osista ja kytkennöistä välttääksesi
kipinöinnin tai valokaaren muodostuksen. Ne voivat sytyttää polttoainehöyryn tai -kaasun
tuleen.
-Sammuta aina moottori ja anna sen jäähtyä ennen kuin täytät polttoainesäiliötä. Älä
koskaan irrota polttoainesäiliön tulppaa tai lisää polttoainetta, jos moottori on käynnissä
tai jos se on kuuma.
-Älä käytä konetta, jos tiedät polttoainejärjestelmän vuotavan. Löysää polttoainesäiliön
korkkia hitaasti vapauttaaksesi mahdollisen paineen säiliöstä. Älä koskaan täytä
polttoainesäiliötä liian täyteen (polttoaineen pinta ei saa ylittää ylempää rajamerkkiä).
Kiinnitä kaikki polttoainesäiliön ja -astioiden tulpat kunnolla ja pyyhi läikkynyt polttoaine

pois.
-Älä käytä konetta, jos polttoainesäiliön tulppa ei ole kunnolla paikallaan. Vältä
syttymislähteitä vuotaneen polttoaineen lähellä. Jos polttoainetta läikkyy, älä käynnistä
moottoria. Siirrä kone pois vuotoalueelta ja vältä luomasta syttymislähteitä, kunnes
polttoainehöyryt ovat haihtuneet.
-Säilytä polttoaine astioissa, jotka on erityisesti suunniteltu ja hyväksytty tähän
tarkoitukseen.
-Säilytä polttoaine viileässä, hyvin ilmastoidussa tilassa, kaukana kipinöistä, avotulesta tai
muista syttymislähteistä. Älä koskaan säilytä polttoainetta (tai konetta, jonka säiliössä on
polttoainetta) rakennuksessa, jossa polttoainehöyryt voivat altistua kipinöille, avotulelle
tai muille syttymislähteille (kuten vedenlämmitin, tulisija, kuivain tai vastaava).
-Anna moottorin jäähtyä ennen kuin se laitetaan säilöön suljettuun tilaan.
Koneen käyttö ja huolto
-Älä koskaan nosta tai kuljeta konetta, kun sen moottori on käynnissä.
-Älä ylikuormita konetta.
-Käytä työhön sopivaa konetta. Oikeanlainen kone suorittaa työn parhaiten ja
turvallisimmin sillä teholla, johon se on suunniteltu.
-Älä muuta moottorin säätimen asetuksia tai käytä moottoria ylikierroksilla. Säädin ohjaa
moottorin suurinta turvallista kierrosnopeutta.
-Älä käytä moottoria suurella kierrosnopeudella, kun et käytä sitä maantiivistykseen.
-Älä laita käsiäsi tai jalkojasi pyörivien osien lähelle.
-Vältä kosketusta kuumaan polttoaineeseen, öljyyn, pakokaasuihin ja kuumiin pintoihin.
Älä koske moottoriin tai äänenvaimentimeen. Osat ovat äärimmäisen kuumia käytön
aikana. Ne pysyvät kuumina vielä jonkin aikaa sen jälkeen, kun kone on sammutettu.
-Anna moottorin jäähtyä ennen huoltoa tai säätöjen tekemistä.
-Jos kone alkaa aiheuttaa epätavallista melua tai tärinää, sammuta moottori välittömästi,
irrota sytytystulpan johto ja tarkista häiriön syy. Epätavallinen melu tai tärinä on yleensä
merkki viasta.
-Käytä vain valmistajan hyväksymiä lisälaitteita ja varusteita. Tämän ohjeen laiminlyönti
voi johtaa henkilövahinkoihin.
-Huolla konetta huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti ja
jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että koneen toiminta
vaarantuu. Jos kone on vaurioitunut, korjauta se ennen käyttöä. Monet onnettomuudet
johtuvat huonosti huolletusta koneesta.
-Pidä moottori ja äänenvaimennin puhtaana ruohosta, lehdistä, liiallisesta rasvasta ja
hiilikarstasta vähentääksesi palovaaraa.
-Älä koskaan valele tai ruiskuta konetta vedellä tai muulla nesteellä.
-Pidä kahvat kuivina ja puhtaina.
-Puhdista ne jokaisen käytön jälkeen.
-Huomioi polttoainetta ja öljyä koskevat jätteenkäsittelylait ja -määräykset suojellaksesi
ympäristöä.
-Kun et käytä konetta, säilytä sitä poissa lasten ulottuvilta. Älä anna sellaisten henkilöiden
käyttää konetta, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä
ohjeita. Konetta saavat käyttää vain henkilöt, jotka ovat saaneet opastuksen sen käyttöön
ja ovat perillä siihen liittyvistä vaaroista. Kone on vaarallinen kouluttamattomien
käyttäjien käsissä.

Huolto
-Sammuta moottori ja varmista, että kaikki liikkuvat osat ovat pysähtyneet ennen
puhdistusta, tarkistusta tai säätöä.
-Varmista aina ennen mitään huoltotöitä, että moottorin kytkin on OFF-asennossa. Irrota
sytytystulpan johto ja pidä johto poissa sytytystulpasta estääksesi tahattoman
käynnistymisen.
-Vain valtuutettu ammattilainen saa huoltaa konetta alkuperäisiä varaosia käyttäen. Näin
varmistetaan, että kone pysyy turvallisena.
Lisäturvaohjeet
-Tartu maantiivistäjän ohjausaisaan lujasti molemmin käsin. Jos kumpikin kätesi on kiinni
ohjausaisassa ja jalkasi ovat kaukana tiivistimen pohjalevystä, pohjalevy ei voi
vahingoittaa käsiäsi, sormiasi ja jalkojasi.
-Käytä konetta aina takaa päin, älä koskaan ohita konetta edestä tai seiso sen edessä,
kun moottori on käynnissä.
-Älä koskaan laita työkaluja tai mitään muita esineitä maantiivistäjän alle. Jos kone osuu
vieraaseen esineeseen, pysäytä moottori, irrota sytytystulpan johto, tarkista kone
läpikotaisin vahinkojen varalta ja korjaa vahingot ennen koneen uudelleenkäynnistystä ja
käyttöä.
-Älä ylikuormita konetta tiivistämällä liian syvään yhdellä ajolla tai liian nopeasti.
-Älä koskaan käytä konetta suurella ajonopeudella kovilla tai liukkailla pinnoilla.
-Noudata erityistä varovaisuutta sorateillä, jalkakäytävillä tai yleisillä teillä.
-Pysy koko ajan valppaana yllättävien vaarojen tai liikenteen varalta.
-Älä koskaan seiso koneen päällä, kun se on käynnissä. Koneen päällä ei saa kuljettaa
ihmisiä.
-Älä koskaan poistu käyttöpaikalta tai jätä maantiivistäjää ilman valvontaa, kun moottori
on käynnissä.
-Sammuta aina moottori, jos työ keskeytyy tai siirryt paikasta toiseen.
-Pysy kaukana ojien reunoista ja vältä liikkeitä, jotka voivat aiheuttaa maantiivistäjän
kaatumisen. Nouse aina rinteitä varovasti, suoraan ja peruuttamalla, jotta maantiivistäjä
ei kaadu käyttäjän päälle.
-Pysäköi aina kone tukevalle ja tasaiselle pinnalle ja sammuta se.
-Rajoita käyttötunteja vähentääksesi altistumista tärinälle ja pidä säännöllisesti taukoja
vähentääksesi rasitusta ja lepuuttaaksesi käsiäsi. Vähennä toistuvien liikkeiden nopeutta
ja voimaa.
-
-Tämän käyttöohjeen turvallisuusmääräysten lisäksi sinun tulee noudattaa maassasi
voimassa olevia määräyksiä koneen käytöstä.
Jäännösriskit
-Kaikista varotoimenpiteistä huolimatta lisäksi voi esiintyä odottamattomia vaaratekijöitä.
-Voit minimoida jäännösriskit noudattamalla turvallisuus- ja käyttöohjeita
kokonaisuudessaan.
-Vältä koneen tahatonta käynnistymistä.

PAKKAUKSESTA PURKAMINEN
Maantiivistäjä toimitetaan osittain koottuna huolellisesti pakatussa laatikossa. Avaa
pakkaus ja ota kone varovasti ulos. Tarkista, että toimituksessa on kaikki mukana. Tarkista,
ettei koneessa tai lisävarusteissa ole kuljetusvaurioita. Ilmoita välittömästi myyjälle, jos
pakkauksen sisällössä on vaurioita tai puutteita. Säilytä pakkaus takuuajan päättymiseen
asti, jos mahdollista.
Osat:
1. Maantiivistäjän runko, jossa moottori ja
vaihteisto
2. Ohjausaisa
3. Pyöräsarja (saatavilla lisävarusteena,
tuotenumero XTP7-2)
4. Kumimatto (saatavilla lisävarusteena,
tuotenumero XTP7-1)
5. Kiinnityslevy (tulee kumimaton kanssa)
6. Maantiivistäjän ja moottorin käyttöohjeet
7. Kiinnitystarvikepussi:
M5
M10 x 70
1 kpl
2 kpl
M10 x 35 2 kpl
M10 x 20 3 kpl

Taitettava pyöräsarja (lisävaruste)
Kohdista nivellevyjen ja rungon reiät. Työnnä pultit M10x30 reikien läpi ulkopuolelta ja
mutterit M10 sisäpuolelta. Kiristä. Taita pyöräsarja ylös kuvan mukaisesti ennen maan
tiivistämistä.
Kumimatto (lisävaruste)
Kiinnitä kumimatto pohjalevyyn kuvan
osoittamalla tavalla. Kohdista
pohjalevyn, kumimaton ja
kiinnityslevyn reiät ja kiinnitä ne
pultteilla ja lukkoaluslevyillä.
M10 x 20 (3 kpl)
Moottoriöljy
ÖLJY ON TYHJENNETTY KULJETUSTA VARTEN.
Jos moottorin öljypohjaa ei täytetä öljyllä ennen moottorin käynnistämistä,
moottori vaurioituu pysyvästi ja takuu raukeaa.
Lisää öljyä moottorin käyttöoppaan mukaisesti. Pidä moottori vaakasuorassa asennossa ja
täytä öljyn täyttöaukon ylärajaan asti suositellulla öljyllä. Tarkista öljytaso säännöllisesti.

KÄYTTÖ
Älä käytä maantiivistäjää erittäin kovilla, kuivilla ja tiiviillä pinnoilla. Tällaisilla
pinnoilla kone ennemmin hyppii kuin tärisee, mikä voi vaurioittaa sekä
maantiivistäjää, että moottoria.
Moottorin käynnistäminen

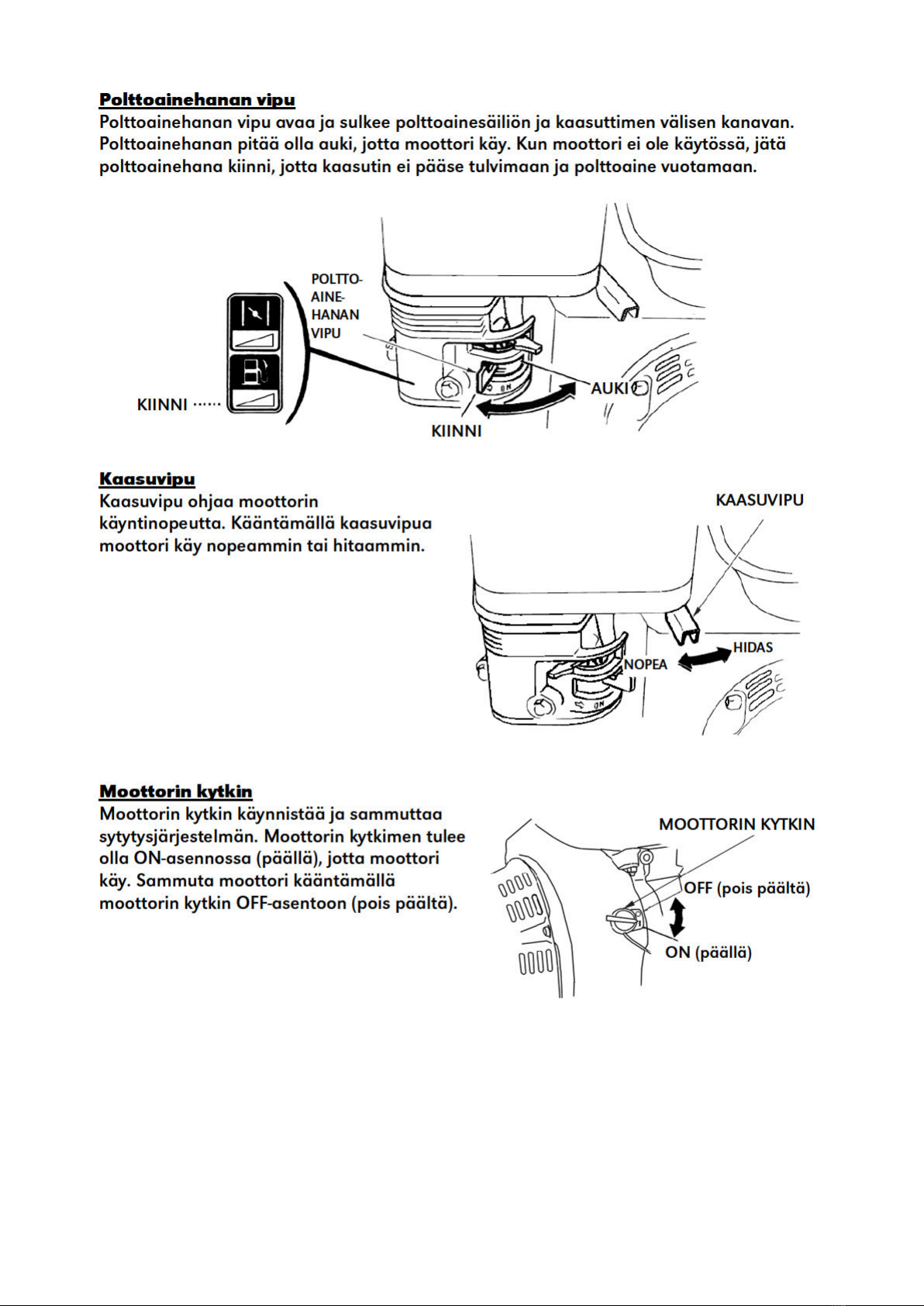

-Käännä polttoainehana avonaiseen asentoon.
-Käynnistä kylmä moottori kääntämällä rikastinvipu suljettuun asentoon.
-Kun haluat käynnistää moottorin uudelleen lämpimänä, jätä rikastinvipu avonaiseen
asentoon.
-Siirrä kaasuvipu hitaasta asennosta noin 1/3 nopean asennon suuntaan.
-Käännä moottorin kytkin ON-asentoon (päälle).
-Vedä vetokäynnistimestä.
Maan tiivistäminen
-Kun moottori on lämmennyt, kiihdytä moottorin nopeutta kaasuvivusta. Maantiivistäjä
alkaa täristä ja liikkua eteenpäin.
-Maantiivistäjä on suunniteltu toimimaan moottorin nopeudella 3600 r/min. Moottorin
käyminen pienemmällä kierrosluvulla vähentää tiivistysvoimaa ja hidastaa
etenemisnopeutta. Se aiheuttaa liian epätasaista tärinää, joka huonontaa koneen
tiivistystehoa ja ohjattavuutta, kuluttaa sitä ja on epämukavaa käyttäjälle.
-Ohjaa konetta, mutta anna sen tehdä työ. Ohjausaisan painaminen on tarpeetonta ja
kuluttaa iskunvaimenninta.
-Tasaisilla pinnoilla maantiivistäjä liikkuu nopeasti eteenpäin. Epätasaisilla tai kaltevilla
pinnoilla maantivistäjää voi auttaa etenemään painamalla kevyesti ohjausaisaa.
-Maa-aineksen tyyppi ja kosteusaste vaikuttavat tarvittavien ajokertojen määrään halutun
tiiviyden saavuttamiseksi. Suurin maa-aineksen tiivistystaso on saavutettu, kun
maantiivistäjä tekee voimakasta takaiskua.
Huomio!
-Asfaltin tiivistämiseen tarvitaan vesisprinklerisarja, joka estää pohjalevyn tarttumisen
kuuman asfaltin pintaan.
-Kun käytät maantiivistäjää kiveyksellä, kiinnitä kumimatto (saatavana lisävarusteena)
pohjalevyyn, jotta kiveyksen pinta ei lohkeile tai hioudu.
-Sopiva kosteusmäärä maa-aineksessa on välttämätöntä, mutta liika kosteus voi aiheuttaa
maa-aineksen partikkeleiden juuttumista toisiinsa, mikä vaikeuttaa maan tiivistämistä. Jos
maa-aines on todella märkää, anna sen kuivua hieman ennen tiivistämistä.
-Jos maa-aines on niin kuivaa, että siitä syntyy tomupilviä maantiivistäjää käyttäessä, lisää
hieman kosteutta maa-ainekseen tiivistyksen helpottamiseksi. Tämä parantaa
tiivistystulosta ja vähentää ilmansuodattimen huoltotarvetta.
Öljyvaroitusjärjestelmä
Öljyvaroitusjärjestelmä on suunniteltu estämään moottorin vaurioituminen kampikammion
riittämättömän öljymäärän takia. Ennen kuin kampikammion öljymäärä pääsee laskemaan
turvarajan alapuolelle, öljyvaroitusjärjestelmä sammuttaa moottorin automaattisesti
(moottorin kytkin jää ON-asentoon).

Moottorin sammuttaminen
Sammuta moottori hätätilanteessa kääntämällä moottorin kytkin OFF-asentoon.
Tavallisissa olosuhteissa sammuta moottori seuraavasti:
1. Käännä kaasuvipu hitaaseen asentoon.
2. Anna moottorin käydä tyhjäkäynnillä 1–2 minuutin ajan.
3. Käännä moottorin kytkin OFF-asentoon.
4. Käännä polttoainehana suljettuun asentoon (OFF).
Huomio! Älä siirrä rikastinvipua suljettuun asentoon sammuttaaksesi moottorin.
Seurauksena voi olla tulipalo tai moottorivaurio.
Tyhjäkäynti
Käännä kaasuvipu hitaaseen asentoon, kun et tiivistä maata, jotta moottorin rasitus
vähenee. Moottorin nopeuden laskeminen tyhjäkäynnille pidentää moottorin käyttöikää
sekä säästää polttoainetta ja vähentää melua.
NOSTAMINEN JA KULJETUS

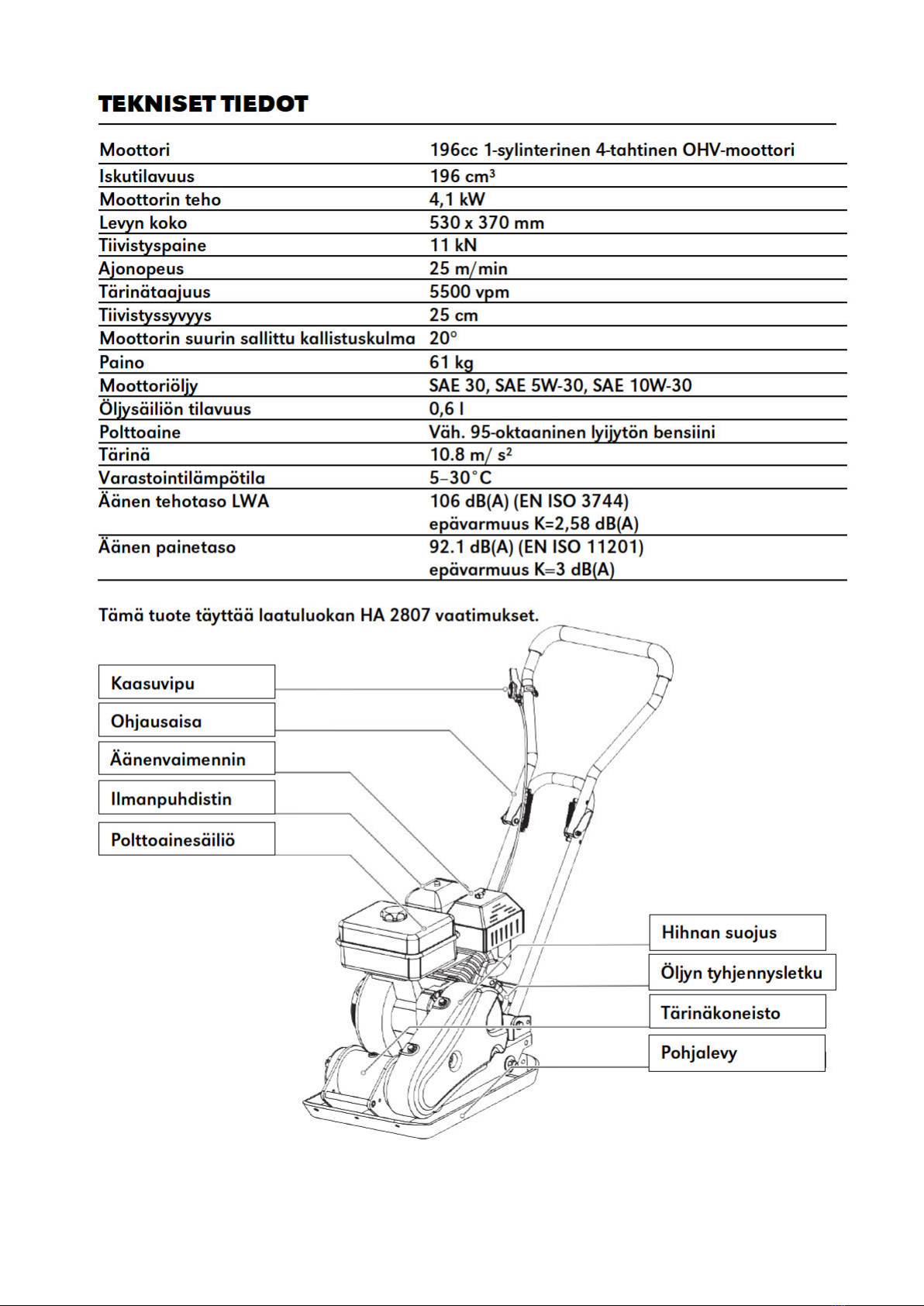

Katso koneen paino teknisistä tiedoista.
Vältä palovammat ja -vauriot antamalla moottorin
jäähtyä ennen koneen nostamista, kuljettamista
tai varastointia sisätiloissa.
Kuljeta konetta pystyasennossa, jotta polttoaine
ei pääse läikkymään. Älä aseta konetta kyljelleen
tai ylösalaisin.
Kiinnitä kone nostokahvasta, jotta se ei pääse
liukumaan tai kaatumaan.
Kone voi kaatua tai pudota ja aiheuttaa vaurioita, jos sitä nostetaan väärin.
Nosta koneen alaosassa olevista nostokahvoista.
HUOLTO
Huolto takaa maantiivistäjän ja sen osien pitkän käyttöiän.
Ennaltaehkäisevä huolto
1. Sammuta moottori. Anna moottorin jäähtyä kunnolla.
2. Pidä moottorin kaasuvipu hitaassa asennossa, irrota sytytystulpan johto ja pidä johto
poissa sytytystulpasta estääksesi tahattoman käynnistymisen.
3. Tarkista maantiivistäjän yleinen kunto. Tarkista, ettei koneessa ole löysiä ruuveja ja että
liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai
vaurioituneet niin, että koneen toiminta vaarantuu.
4. Puhdista lika koneesta pehmeällä harjalla, imurilla tai paineilmalla. Voitele kaikki
liikkuvat osat laadukkaalla ja kevyellä koneöljyllä.
5. Puhdista koneen pohja heti, kun siihen alkaa kertyä maa-ainesta. Jos koneen pohja ei ole
tasainen ja puhdas, se ei pysty tiivistämään kunnolla.
6. Kiinnitä sytytystulpan johto paikoilleen.

Huomio! Älä koskaan puhdista konetta painepesurilla. Vettä voi päästä koneen
sisälle, mikä voi aiheuttaa vaurioita moottorissa ja sen osissa. Painepesurit
lyhentävät koneen käyttöikää ja huonontavat sen huollettavuutta.
Tarkista kiilahihnat
Kiilahihnojen on oltava hyvässä kunnossa ja oikealla kireydellä, jotta moottorin ja
tärinäkoneiston voimansiirto toimii optimaalisesti.
1. Sammuta moottori. Anna moottorin jäähtyä kunnolla.
2. Irrota hihnan suojus, jotta pääset käsiksi kiilahihnoihin.
3. Tarkista kiilahihnojen kunto. Jos kiilahihna on revennyt, rispaantunut tai kiiltävä, vaihda
se uuteen mahdollisimman pian.
4. Tarkista kiilahihnojen kireys puristamalla niitä yhteen keskeltä. Normaali jousto
kummallakin puolella on 9–13 mm, kun puristat maltillisesti peukalolla tai sormella.
Huomio! Kun kone on uusi tai kun olet asentanut uuden hihnan, tarkista hihnojen
kireys ensimmäisten 20 käyttötunnin jälkeen. Tarkista ja säädä hihna tämän
jälkeen 50 käyttötunnin välein.

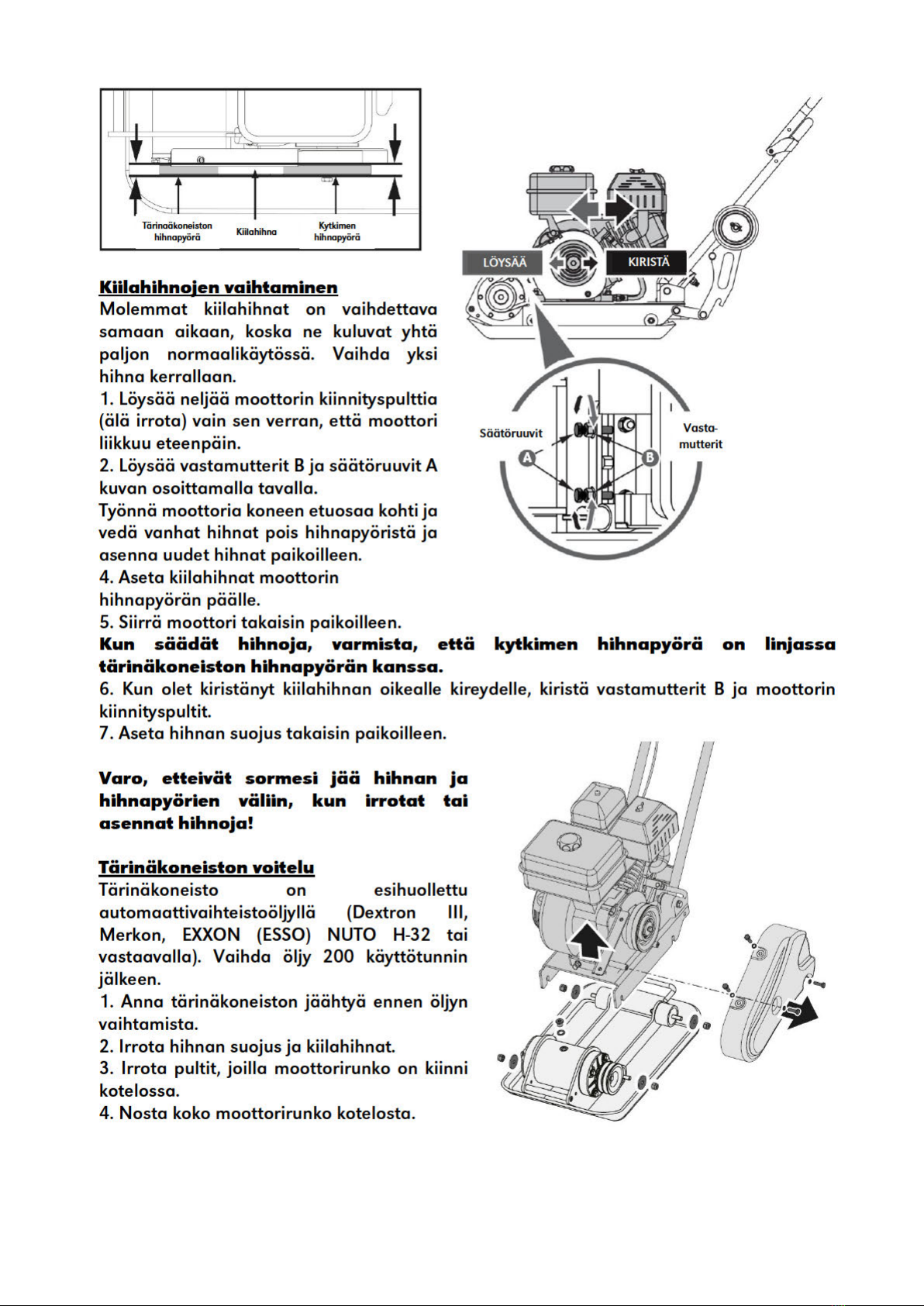

Kiilahihnojen kiristäminen
Hihnan oikea kireys on olennaista hyvän suorituskyvyn kannalta. Oikea kireys takaa hihnalle
pitkän käyttöiän. Liian löysä tai kireä hihna aiheuttaa hihnan vaurioitumisen
ennenaikaisesti.
1. Löysää neljää moottorin kiinnityspulttia (älä irrota) vain sen verran, että moottori liikkuu
eteenpäin.
2. Löysää vastamutterit B ja jätä tarpeeksi tilaa mutterin ja pidikkeen väliin.
3. Työnnä moottoria koneen takaosaa kohti kääntämällä säätöruuveja A kiristääksesi
kiilahihnat.
Kun säädät hihnoja, varmista, että kytkimen hihnapyörä on linjassa
tärinäkoneiston hihnapyörän kanssa.
4. Kun kiilahihnan kireys on oikea, kiristä vastamutterit B pidikettä vasten.
5. Kiristä moottorin kiinnitysruuvit.
6. Aseta hihnan suojus takaisin paikoilleen.
Jos säätöruuveissa ei ole enää säätövaraa, hihnat pitää ehkä vaihtaa.

VARASTOINTI
Jos maantiivistäjää ei käytetä yli 30 päivään, valmistele se säilytystä varten seuraavien
ohjeiden mukaisesti.
1. Tyhjennä polttoainesäiliö kokonaan. Etanolia tai MTBE:tä sisältävä polttoaine voi alkaa
pilaantua 30 päivässä. Pilaantuneessa polttoaineessa on runsaasti kumia, joka voi tukkia
kaasuttimen ja rajoittaa polttoaineen virtausta.
2. Käynnistä moottori ja anna sen käydä, kunnes se pysähtyy. Tämä varmistaa, että
kaasuttimeen ei jää polttoainetta. Näin estät saostumien muodostumisen kaasuttimeen ja
moottorin mahdollisen vaurioitumisen.
3.Kun moottori on vielä lämmin, tyhjennä öljy moottorista. Täytä tuoreella moottorin
käyttöohjeessa suositellulla öljyllä.
4. Anna moottorin jäähtyä. Irrota sytytystulppa ja kaada sylinteriin 60 ml korkealaatuista
SAE-30-moottoriöljyä. Levitä öljy sylinteriin vetämällä vetokäynnistimestä hitaasti. Vaihda
sytytystulppa.
Irrota sytytystulppa ja tyhjennä kaikki öljy sylinteristä, ennen kuin käynnistät
koneen varastoinnin jälkeen.
5. Puhdista maantiivistäjän ulkopinnat ja ilma-aukot puhtaalla liinalla.
Älä käytä voimakkaita pesuaineita tai öljypohjaisia puhdistusaineita muoviosien
puhdistamiseen. Kemikaalit voivat vahingoittaa muovia.
6. Vedä jousipultti ylös ja taita pyörät ylös.
7. Taita ohjausaisan yläosa varovasti alas. Älä anna ohjausjohtojen jäädä puristuksiin tai
vääntyä.
8. Säilytä maantiivistäjää pystyasennossa puhtaassa, pimeässä, kuivassa ja
jäätymättömässä paikassa, jossa on hyvä ilmanvaihto ja johon lapset eivät pääse.

VIANETSINTÄ
Seuraavissa taulukoissa on esitetty vikoja ja korjaavia toimenpiteitä, jos kone ei toimi oikein.
Jos et osaa paikantaa ja korjata ongelmaa, ota yhteys valtuutettuun huoltoliikkeeseen.
Moottorin valmistaja vastaa kaikista moottoriin liittyvistä suorituskykyyn, tehoon, teknisiin
tietoihin, takuuseen ja huoltoon liittyvistä kysymyksistä. Lisätietoja on moottorin
käyttöoppaassa.
Vika
Mahdollinen syy
Ratkaisu
Moottori ei käynnisty. Sytytystulpan johto irti Kiinnitä sytytystulpan johto kunnolla
sytytystulppaan.
Ei polttoainetta tai
polttoaine pilaantunut
Täytä puhtaalla uudella
polttoaineella.
Virtakytkin ei ole ON-
asennossa. Käännä virtakytkin ON-asentoon.
Rikastimen vipu ei ole
suljetussa asennossa.
Aseta rikastimen vipu suljettuun
asentoon kylmäkäynnistyksessä.
Polttoaineletku on tukossa.
Puhdista polttoaineletku.
Likainen sytytystulppa
Puhdista, säädä välystä tai vaihda.
Moottori saa liikaa
polttoainetta.
Odota muutama minuutti ennen
uudelleenkäynnistämistä, mutta älä
käytä rikastinta.
Moottori käy
epätasaisesti.
Sytytystulpan johto löysällä
Kytke ja kiristä sytytystulpan johto.
Rikastinvipu on suljetussa
asennossa.
Käännä rikastinvipu avonaiseen
asentoon.
Polttoaineletku tukkeutunut
tai polttoaine pilaantunut
Puhdista
polttoaineletku. Täytä säiliö
puhtaalla uudella polttoaineella.
Ilmanvaihto ei toimi.
Puhdista ilmanvaihtoaukko.
Vettä tai likaa
polttoainejärjestelmässä
Tyhjennä polttoainesäiliö. Täytä
säiliö uudelleen uudella puhtaalla
polttoaineella.
Likainen ilmanpuhdistin
Puhdista tai vaihda ilmanpuhdistin.
Moottori ylikuumenee
Likainen ilmanpuhdistin
Puhdista tai vaihda ilmanpuhdistin.
Ilmanvirtaus estynyt
Irrota kotelo ja puhdista.
Moottoriöljyn taso alhainen.
Täytä kampikammio oikealla öljyllä.
Moottori ei pysähdy kun
virtakytkin on OFF
-
asennossa tai moottorin
nopeus ei lisäänny kun
kaasuvipua säädetään.
Roskia kuristinkanavassa Puhdista lika ja roskat.

Konetta on vaikea
hallita (se hyppii ja
heilahtelee).
Liian korkea nopeus kovalla
maalla
Käännä kaasuvipu hitaampaan
nopeuteen.
Iskunvaimennin on liian
löysällä tai vaurioitunut.
Ota yhteys valtuutettuun
jälleenmyyjään.
Tiivistys ei toimi tai
maantiivistäjä ei
saavuta täyttä
nopeutta.
Vaurio tärinäkoneistossa tai
maantiivistäjässä
Ota yhteys valtuutettuun
jälleenmyyjään.
Kiilahihna on liian löysällä ja
lipeää pyörältä.
Säädä tai vaihda kiilahihna.
Öljyvuoto moottorista
tai tärinäkoneistosta.
Kulunut tiiviste
Ota yhteys valtuutettuun
jälleenmyyjään.
Vuoto kotelossa
Moottori
pysähtyy.
Tarkista polttoaine.
Riittämätön tärinä
Tarkista, luistaako tai puuttuuko kiilahihna.
Kone ei liiku vapaasti.
Tarkista, onko pohjalevyyn kerrostunut ainesta.
