ETS NORD NORDcanopy HN Service manual

NORDcanopy
HN Installation, use and maintenance manual
www.nordcooking.com

®
www.etsnord.com
2
®
RDM-52-0621
Installation, use and maintenance manual

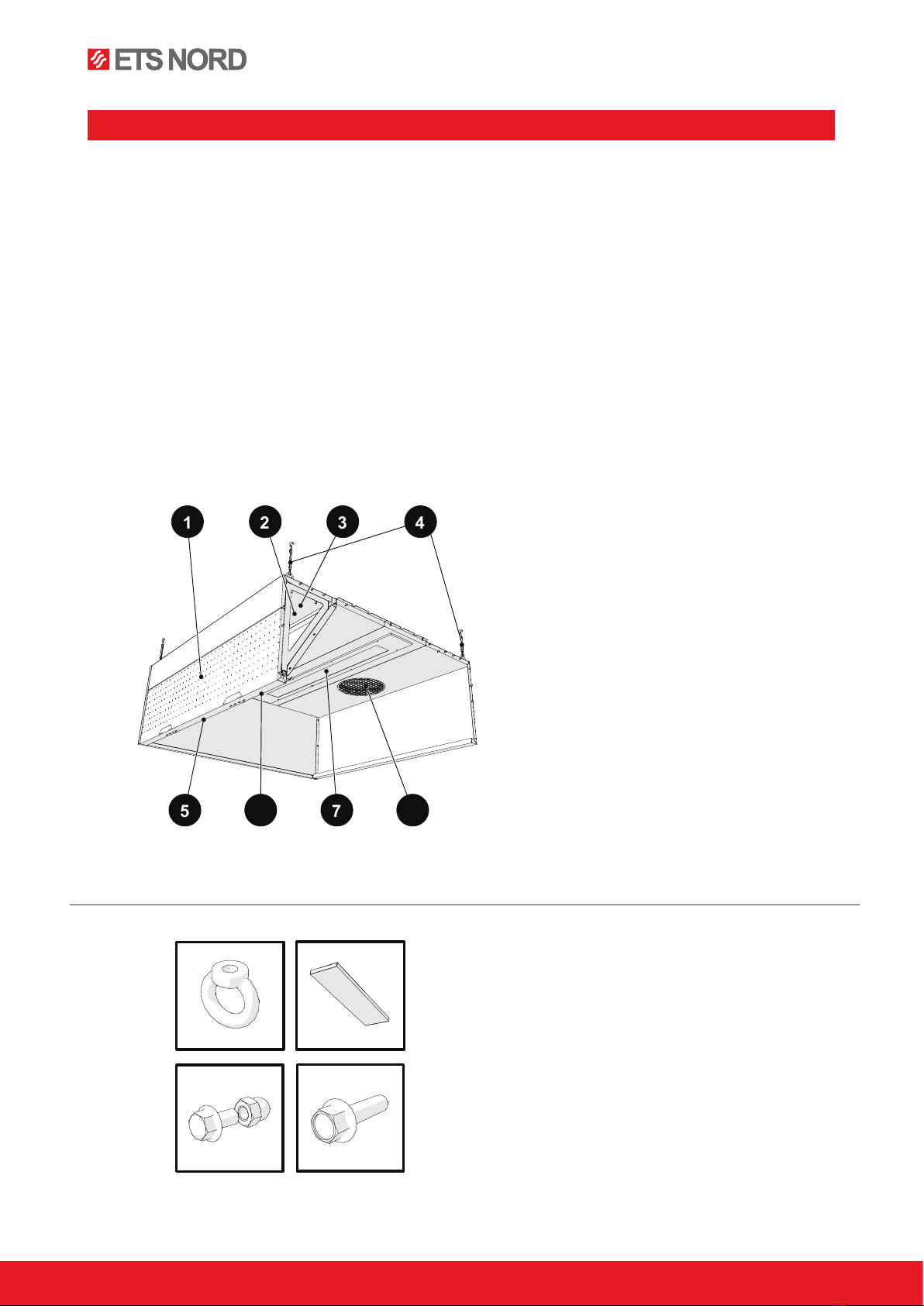

In the kit:
A- Loop nut
B- Ceiling panel for modular connection
C- Bolts and cap nuts
D- Screws
Safety �������������������������������������������������������������������������������������������������������������������������������������������������������������3
1� Removing the ceiling panel ����������������������������������������������������������������������������������������������������������������������4
2� Hanging the canopy ����������������������������������������������������������������������������������������������������������������������������������4
3� Leveling the canopy ����������������������������������������������������������������������������������������������������������������������������������4
4� Opening the front panel ����������������������������������������������������������������������������������������������������������������������������4
5� Fastening canopy modules together
6�1 Sequential connection
6�2 Installation of the ceiling panel between the modules
6� Lighting connection �����������������������������������������������������������������������������������������������������������������������������������6
7� Adjusting airflow����������������������������������������������������������������������������������������������������������������������������������������6
8� Replacing the luminaires��������������������������������������������������������������������������������������������������������������������������� 7
9� Canopy maintenance ��������������������������������������������������������������������������������������������������������������������������������7
10� Accessories����������������������������������������������������������������������������������������������������������������������������������������������� 8
87
1 2
5
43
6
A
M8
G
M5/10
C
H
M4/16

®
www.etsnord.com
3
®
RDM-52-0621
1. Removing the ceiling panel (Optional)
With larger canopies, removing the center ceiling panel can provide better access for exhaust duct
and insulation installation.
Safety
It is prohibited to hold or add additional
weight on the top of the canopy.
L2
L1
B
L+50
L+50
L
L
240
180
37
51
48
15

®
www.etsnord.com
4
®
RDM-52-0621
2. Hanging the kitchen canopy
3. Leveling the canopy
Performed for each module
The panel locks automatically.
ATTN! At the end of the installation, make sure that the panels are correctly fixed.
4. Opening the front panel
4x A
A
M8

®
www.etsnord.com
5
®
RDM-52-0621
5. Fastening kitchen canopy modules together
5.1 Hanging the canopy modules side by side
5.2 Sequential connection
5x G
5x G
G
M5/10

®
www.etsnord.com
6
®
RDM-52-0621
5.3 Installation of the ceiling panel between the modules
6. Lighting connection
ATTN! Performed by electrician
7. Adjusting airflow
PENL
C
H
M4/16

®
www.etsnord.com
7
®
RDM-52-0621
In order to adjust supply airflow, the position of the adjusting plate located in the supply chamber is
adjusted.
Lock the adjustment plate in place using the butterfly nuts!
K-factor for measuring airflow
Calculation example:
Supply air canopy L=2 meter with SPx2 front panel�
Calculation of the supply air volume:
Pressure in the supply air chamber is 26 Pa
Front panel SPx2 k-factor is 32,3
8. Replacing the luminaires
NORDcanopy kitchen canopys use integrated light fixtures with protection class IP 66.
To remove luminaires, fastening screws of the protective glass are unfastened and the glass is removed.
9. Canopy maintenance
All internal and external surfaces of the canopy, including light fixtures, are cleaned using neutral cleaning
agents. Carefully rinse the surfaces after cleaning, in order to avoid harmful interactions of cleaning agents
and high temperatures.
ATTN! Do not use hard or abrasive detergents, chlorine or bleach when cleaning the
canopy! Never clean the canopy when any of its surfaces are hot.
Front panel
per 1m k-factor
SPx0 -
SPx1* 19,2
SPx2* 32,3
SPx3* 50,4
AirGrip 2,4
Qv=k√∆pm

®
www.etsnord.com
8
®
RDM-52-0621
10. Accessories
10.1 Installation of cover plates
x4
x8
C
BA
x2
x8
x2
