Eureka Copper Canyon 1312 User manual

Fly pole
Awning
poles
Roof poles
Center
Wall poles
Corner
Wall poles
Component List:
1 Tent Body with Guy Ropes, 6 Wall Poles, 3 Roof Poles, 1 Fly Pole, 2-3 Awning Poles,
1 Fly, 1 Awning, 1 Divider Curtain, 1 Carry Bag, 1 Stake Bag/Stakes, 1 Pole Bag
2. Assemble the shock corded
poles and divide according to
size and shape. Take care;
make sure that each pole
section is fully seated into the
next. Do not allow the
sections to snap together as
this can damage the ends.
See fig 2.
1. Remove from the carry bag and separate all the components. Unroll and unfold the
fabric top side up, on a clean, dry space and open the doors. If windy, stake down the
windward corner. See fig 1.
4. Raise the tent. Start on one side and insert
black wall poles into the corner elbows. At the
bottom of each pole, insert the pin/ring
(attached to the corner web) into the
bottom of each pole. Next, install a
tan pole at the center. With the
tans, it works best to insert
the ring/pin first and then
fit the pole into the
elbow. See fig 5.
Repeat on the other side until the
tent is at full height and freestanding.
5. Attach all clips to the wall poles. See fig 6.
Stake the tent down through the corner web loops. Stake opposite corners while applying
tension to smooth the floor wrinkles. Next, align the center poles and stake down. Do this
before you add the fly. See fig 7.
Guy Out: This tent has very large straight walls that act differently in high winds. If there are
high winds, carefully follow the guy out instructions on the back side of this sheet.
Awning: If it's raining, lower both corner awning poles to create run-off channels. Loosen
shockcord on each corner pole, lower the angle of each pole and re-tighten guy lines.
Power Port: Open zipper and run extension cord through opening. Close zipper so that it
rests next to the extension cord. Make sure the zipper cover is not twisted or tucked. The
cover must lay flat against the outside of the tent to keep out rain.
Take Down: Pull up all stakes. Release the fly's hook & loop straps. Remove fly. Remove fly
poles. Remove clips from wall poles and pull poles off of the pins. Remove roof poles.
Collapse all poles and stow. Fold the tent onto itself then fold the fly and lay it on tent. Roll
up both towards the open door and stow.
Sweep Out: Inside, at the bottom center of each
door is a sewn-in web loop. Pull this loop to the
outside and stake it down to provide a ready
exit for floor sweepings. See fig 16.
Options: Floor Saver and Gear Loft
6. Attach the fly to the pole. Lay out the fly with the inside side up,on ground at the
front of the tent. Fit the fly pole into the pockets sewn to the hem. The pole runs from
side to side down the center of the fly. Secure the fly to the pole by wrapping the hook
and loop fasteners around the fly pole. See fig 8, 9 and 10.
7. Attach the fly to the tent. Turn the fly assembly over and align
it so that the pole ends point to the windows. Grasp the corners
of the of the fly and drag them up and over the roof poles to
completely cover the roof. ( This is much easier with two people.
) The end of the poles should point out over the windows.
At the corners of the tent, reach under the fly and attach the hook
& loop straps to the wall poles just below the elbow and down
the length of the wall poles, securing the fly in place. See fig 11.
At the bottom/corners of the tent, attach the shockcorded J-hooks
to the nylon rings on the corner web loops. See fig 12.
8. Stake out the attached guy ropes and adjust tension with the
in-line sliders.
9. Install the awning. Open the zippered flaps on the fly. See fig
13. Reach under the fly and clip the awning to the shockcords
on the corner elbows. See fig 14.
Tie a loop at each end of the guy ropes. Fit the pins
of the awning poles into the grommets at the hem
of the awning. Hang a guy rope loop over the pole
pin, stake the rope out and adjust tension as
needed. See fig 15.

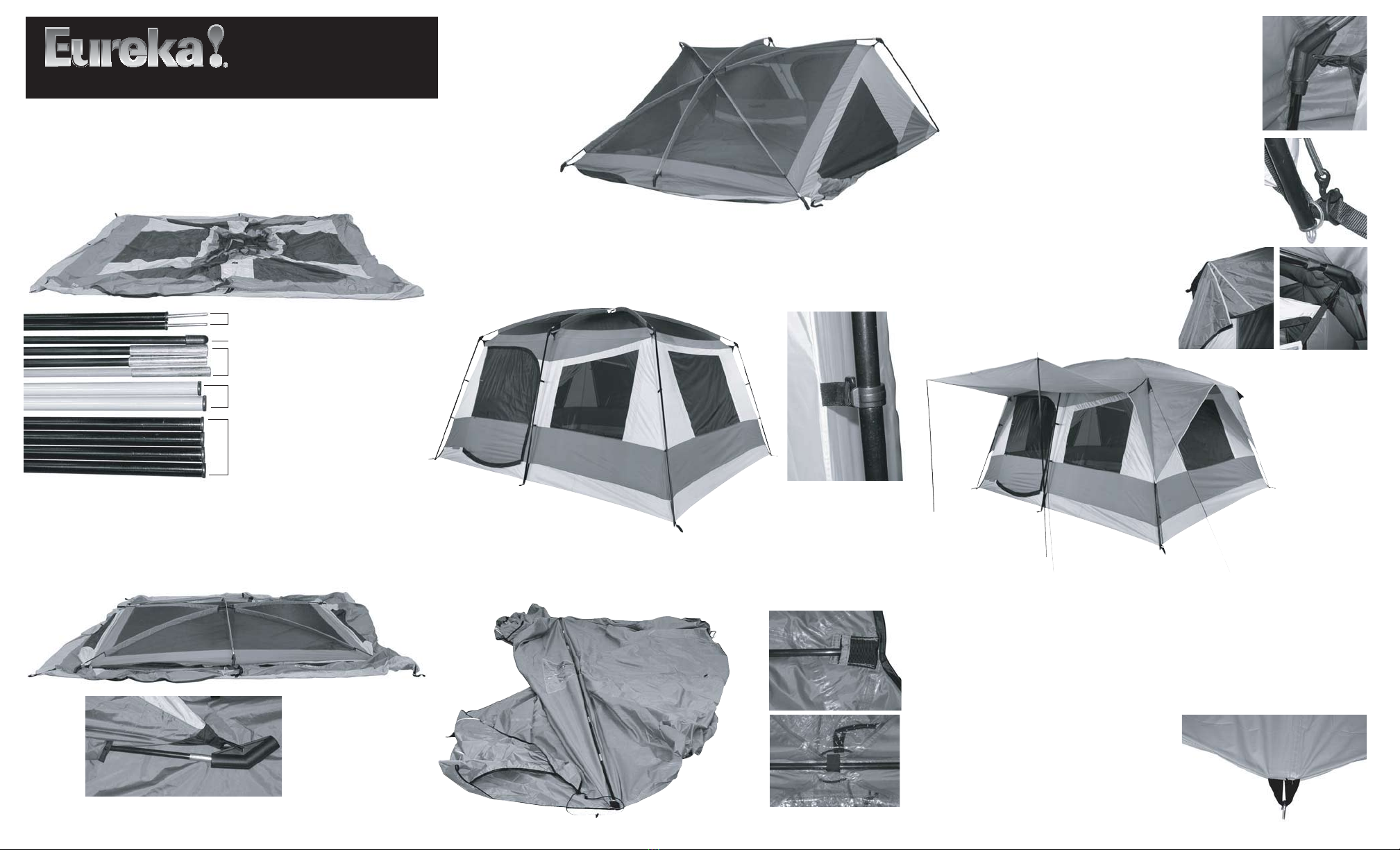

Assembly Instructions for
Copper Canyon 1312 & 1512
YOUR TENT IS READY !
C
BA
E
FD
fig 2
fig 1
fig 5
fig 3
fig 6
fig 11
fig 12
fig 15
fig 16
fig 14
fig 13
fig 7
fig 8
fig 9
fig 10
3. Insert both black roof poles into the sleeves sewn on the tent body. They should
run corner to corner crossing in the center.
Fit one end of each into a nylon elbow attached to the roof corners at Aand B. Move to
the opposite side, arch the poles and again fit into the nylon elbows at Cand D.
Insert the gray roof pole, front to back, into the tan color coded sleeves from Eto F. See
fig 3 and 4.
rev. A 8.06
NOTE: One arm of each elbow
has interior ribs. Roof poles
insert into this ribbed arm.
Wall poles insert into the
plain arm.
fig 4
1512 has 3
awning poles

Arceau pour
double toit
Mâts pour
auvent
Arceaux
pour plafond
Mâts du
centre pour
parois
Mâts des
coins pour
parois
DIRECTIVES DE MONTAGE
pour les Copper Canyon 1312 et 1512
C
BA
E
FD
fig 2
fig 1
fig 5
fig 3
fig 6
fig 11
fig 12
fig 15
fig 16
fig 14
fig 13
fig 7
fig 8
fig 9
fig 10
rev. A 8.06
fig 4
La 1512
comprend 3 mâts
pour auvent
Liste des composants :
1 tente avec haubans, 6 mâts pour les parois, 3 arceaux pour le plafond, 1 arceau pour le double
toit, 2 (ou 3 pour la 1512) mâts pour l’auvent, 1 double toit, 1 auvent, 1 rideau séparateur, 1 sac de
transport, 1 sac de piquets, 1 sac pour l’armature
1. Retirer tous les composants du sac de transport et les séparer. Dérouler et déplier
le tissu en orientant le dessus vers le haut, et ce, sur un espace propre et sec, puis ouvrir les
portes. Par temps venteux, fixer au sol à l’aide d’un piquet le coin qui est au vent. Voir fig. 1.
2. Assembler les
membres d’armature
solidarisés et les diviser selon
leurs dimensions et formes.
S’assurer que chaque section
d’armature s’emboîte à fond
dans la suivante. Ne pas
permettre aux sections de se
joindre d’un mouvement
brusque, ce qui pourrait en
endommager les extrémités. Voir
fig. 2.
3. Insérer les deux arceaux noirs pour plafond dans les gaines d’armature qui sont
cousues à même la tente. Ils devraient ainsi aller d’un coin à l’autre en se croisant au centre.
D’un côté, insérer une extrémité des arceaux dans le raccord coudé de nylon qui est attaché aux coins
du plafond aux points A et B. Depuis le côté opposé, courber les arceaux en insérant de nouveau une
extrémité dans les raccords coudés, cette fois aux points C et D.
Insérer l’arceau gris pour plafond dans les gaines au code de couleur brun clair allant de l’avant à
l’arrière, soit du point E à F. Voir fig. 3 et 4.
NOTE : Une douille de chaque
raccord coudé comprend des
nervures intérieures. C’est dans
ces douilles nervurées que
s’insèrent les arceaux pour
plafond. Ce seront les mâts pour
parois qui s’inséreront dans les
douilles ordinaires.
4. Monter la tente. En commençant d’un côté, insérer les mâts noirs
pour parois dans les raccords des coins. Dans le bout inférieur de chaque
mât, insérer la goupille
de l’anneau qui est attaché à la sangle des
coins. Puis, installer un mât brun clair au
centre. Avec ces mâts bruns clairs, le
mieux est d’insérer la goupille
d’abord et d’insérer le mât dans le
raccord ensuite. Voir fig. 5.
Répéter de l’autre côté
jusqu’à ce que la tente
soit complètement
montée et autoportante.
5. Fixer tous les crochets d’armature aux mâts des parois. Voir fig. 6.
Assujettir la tente au sol en enfonçant les piquets dans les anneaux de sangle des coins. En assujettissant
les coins qui sont opposés aux premiers, tendre le tapis de sol de sorte à en faire disparaître les plis. Puis,
aligner les mâts centraux et les assujettir au sol. Cela se fait avant d’ajouter le double toit. Voir fig. 7.
6. Fixer le double toit à son arceau. Étendre d’abord le double toit au sol devant la porte de la tente
en orientant l’intérieur vers le haut.
Puis, insérer les extrémités de l’arceau dans les pochettes d’armature cousues aux bords du double toit.
L’arceau va ainsi d’un côté à l’autre, au centre du double toit. Fixer le double toit à son arceau en y fixant les
attaches de velours-crochets. Voir fig. 8, 9 et 10.
7. Fixer le double toit à la tente. Renverser le double toit assemblé
et l’aligner de sorte que les bouts de son arceau pointent aux fenêtres. Saisir
les coins du double toit et les tirer vers le haut par-dessus les arceaux du
plafond de manière à complètement couvrir le toit. (Cela s’avère beaucoup
plus facile à deux personnes.) Les bouts de l’arceau devraient alors pointer
au-delà des fenêtres.
Aux coins de la tente, tendre le bras sous le double toit puis attacher les
courroies de velours-crochets aux mâts des parois, immédiatement sous les
raccords et le long du bas des mâts, de manière à fixer le double toit en
place. Voir fig. 11.
Aux bas/coins de la tente, fixer les crochets en J à cordon élastique aux
anneaux de nylon des boucles de sangle des coins. Voir fig. 12.
8. Assujettir au sol à l’aide de piquets les haubans attachés
puis en ajuster la tension au moyen des bloqueurs coulissants.
9. Installer l’auvent. Ouvrir les rabats à glissière du double toit. Voir fig.
13. Tendre le bras sous le double toit puis fixer l’auvent aux cordons
élastiques des raccords coudés. Voir fig. 14.
Former une boucle à chaque bout des cordes
d’hauban. Insérer les goujons des mâts d’auvent
dans les œillets situés au bord de l’auvent.
Suspendre une boucle d’hauban au goujon de
chaque mât, assujettir l’autre bout de l’hauban au
sol, puis en ajuster la tension selon les besoins.
Voir fig. 15.
VOTRE TENTE EST PRÊTE!
Haubans : La présente tente comprend de très grandes parois droites qui se comportent différement par
grands vents. Donc, par grands vents, observer soigneusement les directives d’haubanage au verso.
Auvent : Par temps pluvieux, abaisser les deux mâts d’auvent des coins de sorte à créer des canaux
d’écoulement. Détendre le cordon élastique de chaque mât de coin, réduire l’angle de chaque mât, puis
retendre les haubans.
Port d’alimentation : Ouvrir la glissière et faire passer la rallonge électrique par l’ouverture. Fermer la
glissière de sorte qu’elle repose près de la rallonge. S’assurer que le rabat de la glissière n’est pas tordu ni
rentré : il doit reposer à plat contre l’extérieur de la tente pour empêcher la pluie d’entrer.
Démontage : Retirer tous les piquets. Détacher les courroies de velours-crochets du double toit. Retirer le
double toit. Retirer les arceaux du double toit. Détacher les crochets d’armature des mâts puis retirer les
goupilles des mâts. Retirer les arceaux du
plafond. Escamoter tous les membres d’armature et les
ranger. Plier la tente sur elle-même, puis plier le double
toit et l’étendre sur la tente. Les enrouler ensemble vers
la porte ouverte et les ranger.
Balayage : À l’intérieur, au centre inférieur de chaque porte,
est cousu un anneau de sangle. Tendre cet anneau vers l’extérieur
et l’assujettir au sol à l’aide d’un piquet de sorte à créer une sortie
pour les balayures.
Voir fig. 16.
Options : Sous-toile Floor Saver et tablette de tissu.
