EuroLite LED IP STRIP SET 45 RGB User manual

_____________________________________________________________________________
www.eurolite.de
www.eurolite.dewww.eurolite.de
www.eurolite.de
LED IP
LED IP LED IP
LED IP
STRIP
STRIPSTRIP
STRIP
SET 45 / 150 RGB
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNGBEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
USER MANUAL
USER MANUALUSER MANUAL
USER MANUAL

www.eurolite.de 2
LED IP STRIP SET 45/150 RGB
FLEXIBLE LED STRI SET
Flexibler LED-Streifen mit IR-Steuerung
• Einfach zu montierendes und zu bedienendes LED-Komplettset zur Dekorationsbeleuchtung
• Stecksystem ohne Löten oder aufw ndige Installation
• Perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder Ladenbau und
jegliche Art von Hinterleuchtung
• IP 68 für den Einsatz im Innen- und Außenbereich
• Niedrige Baugröße und individuell anpassbare L nge
• Selbstklebender LED-Streifen mit Silikonüberzug, bestückt mit RGB-SMD-LEDs 5050
• Kompakte Steuereinheit mit Anschluss für Netzteil, IR-Sensor und LED-Streifen
• Automatischer Farbwechsel oder manuelle Programm- oder Farbwahl
• Integrierte Programme für Farbwechsel, Farbüberblenden, Strobeeffekt
• Ablaufgeschwindigkeit und Helligkeit einstellbar
• Direkte Farbwahl für 16 Farben
• Reihenschaltung von 2 LED-Streifen über mitgelieferten Verbinder möglich
• Kombinierbar mit dem als Zubehör erh ltlichen 1,5-Meter-Erweiterungsstreifen (50532017)
...............................................................................................................................................
Flexible LED Strip with IR Control
• Complete LED strip set for decorative lighting - easy to assemble and to operate
• Innovative plug-type system requires no soldering or complex installation
• Perfect for indirect lighting custom-made versions for fair or shop applications as well as all
kinds of background lighting
• IP 68 for indoor and outdoor use
• Slim design and individually adaptable lengths
• Self-adhesive LED strip with silicone sleeving equipped with RGB SMD LEDs 5050
• Compact control unit with connection for PSU infrared sensor and LED strip
• Automatic color change or manual program or color selection
• Built-in programs for color change color fade and strobe effect
• Adjustable program speed and brightness
• Direct color selection for 16 preset colors
• Serial connection of 2 LED strips via included link connector
• Can be combined with the optional 1.5 meter extension strip (50532017)

www.eurolite.de 3
I
II
Inhaltsverzeichnis
nhaltsverzeichnisnhaltsverzeichnis
nhaltsverzeichnis
1 EINFÜHRUNG ............................................................................................... 5
L IEFERUMFANG ................................................................................................ 5
2 SICHERHEITSHINWEISE ............................................................................. 6
3 BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................. 7
4 ANSCHLUSSDIAGRAMM ............................................................................. 8
5 MONTAGE UND ANSCHLUSS ....................................................................
LED-S TREIFEN IN R EIHE SCHALTEN .................................................................. 9
6 BEDIENUNG ................................................................................................ 10
F ERNBEDIENUNG ............................................................................................ 10
LED S EIN - UND AUSSCHALTEN ........................................................................ 11
K ONSTANTES L EUCHTEN IN EINER F ARBE ........................................................ 11
S TEUERPROGRAMM WÄHLEN ........................................................................... 11
7 REINIGUNG UND WARTUNG .................................................................... 12
8 TECHNISCHE DATEN ................................................................................ 13
UBEHÖR ....................................................................................................... 13
Die neueste Version dieser Bedienungsanleitung finden Sie online:
www.eurolite.de
Diese Bedienungsanleitung gilt für die Artikelnummer:
50532000
,
50532010
>>

www.eurolite.de 4
T
TT
Table of Contents
able of Contentsable of Contents
able of Contents
1 INTRODUCTION .......................................................................................... 14
D ELIVERY I NCLUDES ....................................................................................... 14
2 SAFETY INSTRUCTIONS ........................................................................... 15
3 OPERATING DETERMINATIONS .............................................................. 16
4 CONNECTION DIAGRAM ........................................................................... 17
5 MOUNTING AND CONNECTION ............................................................... 18
I NTERCONNECTING LED S TRIPS ..................................................................... 18
6 OPERATION ................................................................................................ 1
R EMOTE C ONTROL ......................................................................................... 19
S WITCHING THE LED S O N AND O FF ................................................................ 20
C ONSTANT L IGHTING IN O NE C OLOR ................................................................ 20
7 CLEANING AND MAINTENANCE .............................................................. 21
8 TECHNICAL SPECIFICATIONS ................................................................. 21
A CCESSORIES ................................................................................................ 22
...............................................................................................................................................
NOTES ............................................................................................................ 23
You can find the latest update of this user manual online:
www.eurolite.de
This user manual is valid for the article numbers:
50532000, 50532010
>>

www.eurolite.de 5
1
EINFÜHRUNG
Wir freuen uns, dass Sie sich für ein Produkt von EUROLITE entschieden
haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie
lange eit Freude an Ihrem Kauf haben werden.
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung
und Instandhaltung dieses Produkts zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer
des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
Lieferumfang
1 LED-Streifen
1 Steuereinheit mit IR-Sensor
1 IR-Fernbedienung mit Batterie
1 Netzteil
1 Bedienungsanleitung
Lesen Sie vor der ersten Inbetriebnahme zur eigenen
Sicherheit diese Bedienungsanleitung sorgfältig.
>>

www.eurolite.de 6
2
SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem ustand
verlassen. Um diesen ustand zu erhalten und einen gefahrlosen Betrieb
sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung
enthalten sind.
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht
werden, erlischt der Garantieanspruch. Für daraus resultierende
Folgeschäden übernimmt der Hersteller keine Haftung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher
Transportschaden vorliegt. Sollten Sie Schäden am Netzteil oder am
Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich
bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau des LED-Streifens und des Steuergeräts entspricht der
Schutzklasse III. Die Geräte dürfen nur mit dem mitgelieferten Netzteil
betrieben werden. Den Netzstecker immer als letztes einstecken. Der
Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen
festen Sitz des Netzsteckers.
Hinweise zu Batterien
Batterien sind Sondermüll und müssen fachgerecht im Elektrofachhandel in
den dafür vorgesehenen Sammelbehältern entsorgt werden. Soll das Gerät
entsorgt werden, müssen zuerst die Batterien entnommen werden. Lassen
Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von
Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines
Verschluckens sofort einen Arzt auf! Ausgelaufene oder beschädigte
Batterien können bei Berührung mit der Haut Verätzungen verursachen,
benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Achten
Sie darauf, dass die Batterien nicht kurzgeschlossen, nicht ins Feuer
geworfen und nicht aufgeladen werden können. Es besteht Explosionsgefahr.
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher
Netzspannung. Bei dieser Spannung können Sie einen
lebensgefährlichen elektrischen Schlag erhalten!

www.eurolite.de 7
3
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der flexible LED-Streifen ist bestückt mit 45 bzw. 150 RGB-SMD-LEDs 5050
und dient zur Dekorationsbeleuchtung. Die mitgelieferte Fernbedienung
erlaubt das bequeme Anwählen von integrierten Programmen,
Farbüberblendungen, Farbumschaltungen, Blinken und einer Vielzahl von
einzelnen Farben.
Der LED-Streifen und die Steuereinheit benötigen eine Betriebsspannung von
12 V Gleichspannung, die von dem mitgelieferten Netzteil zur Verfügung
gestellt wird. Das Netzteil ist für 100-240 V AC, 50/60 Hz~ Wechselspannung
zugelassen.
Der LED-Streifen ist gegen Staub und dauerndes Untertauchen geschützt
(Schutzart IP 68) und kann deshalb sowohl in Innenräumen als auch im
Freien verwendet werden. Alle anderen Komponenten des Systems
(Steuergerät, Verbindungsstecker und Kabel) wurden ausschließlich zur
Verwendung in Innenräumen konzipiert.
Die Umgebungstemperatur muss zwischen -20° C und +50° C liegen. Halten
Sie das System von direkter Sonneneinstrahlung (auch beim Transport in
geschlossenen Wägen) und Heizkörpern fern. Die maximale relative
Luftfeuchte beträgt 100 % bei einer Umgebungstemperatur von 25° C. Dieses
System darf nur in einer Höhenlage zwischen -20 und 2000 m über NN
betrieben werden. Vermeiden Sie Erschütterungen und jegliche
Gewaltanwendung bei der Installation oder Inbetriebnahme des Systems.
Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten
Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten
Fläche darf den angegebenen Wert nicht unterschreiten! Die maximale
Umgebungstemperatur T
a
= 45° C darf niemals überschritten werden.
Reinigen Sie das Produkt niemals mit Lösungsmitteln oder scharfen
Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes
Tuch. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät
aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als
in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere
Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem
Schlag, etc. verbunden.
- - -m

www.eurolite.de 8
4
ANSCHLUSSDIAGRAMM
Das Diagramm zeigt alle Komponenten, die zum Betreiben eines LED-
Streifens benötigt werden.

www.eurolite.de 9
5
MONTAGE UND ANSCHLUSS
1 Befestigen Sie den LED-Streifen an gewünschter Stelle mit Hilfe der
Selbstklebefolie auf der Rückseite. Die Montagestelle muss sauber,
trocken und fettfrei sein. Verschiedene Profilleisten sind als ubehör
erhältlich.

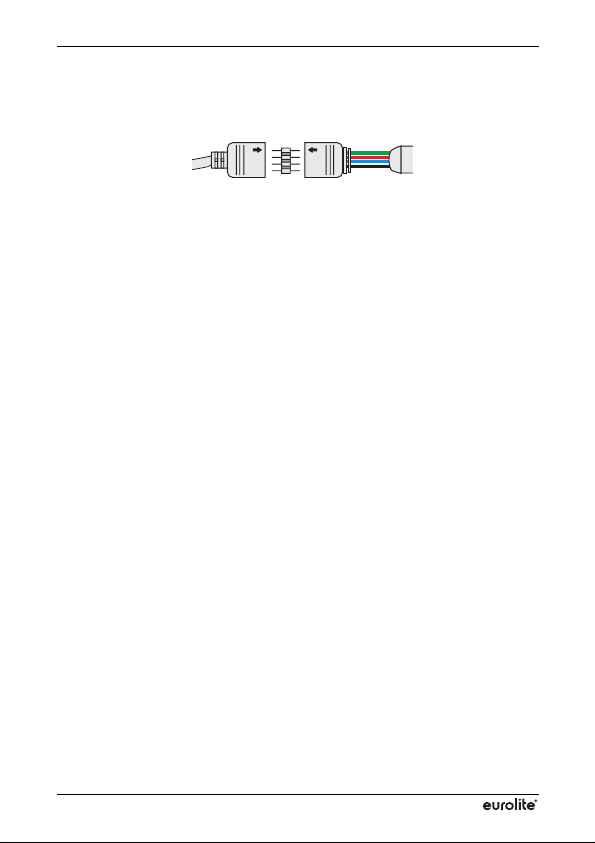

2 Schließen Sie den Stecker der Steuereinheit über den
Verbindungsstecker an den Anschlussstecker an einem Ende eines
LED-Streifens an. Die Pfeile der Stecker müssen zueinander zeigen.
Anderenfalls leuchten die LEDs nicht.
3 Verschrauben Sie die Steuereinheit an geeigneter Stelle. Verwenden
Sie alternativ doppelseitiges Klebeband.
4 Fixieren Sie den Infrarotsensor so mit Klebeband, dass er die
Steuersignale der Fernbedienung ohne Hindernisse empfangen kann.
5 Verbinden Sie die Anschlussleitung des Netzteils mit der
Netzanschlussbuchse an der Steuereinheit. Stecken Sie das Netzteil
in eine Steckdose ein. Die LEDs leuchten entsprechend dem zuletzt
gewählten Steuerprogramm.
6 Für Sonderanfertigungen kann der LED-Streifen an den Markierungen


 geschnitten werden. Die Anschlussdrähte müssen dann neu
verlötet werden. Überlassen Sie diese Arbeit einem Fachmann.
Achten Sie bei Sonderanfertigungen darauf, dass das Netzteil und die
stromführenden Leitungen des LED-Sets nicht überlastet werden.
LED-Streifen in Reihe schalten
Das beiliegende Netzteil ist so ausgelegt, dass bis zu 10 Meter des LED-
Streifens betrieben werden können; auf diese Weise lassen sich z. B. zwei
5-m-Streifen miteinander verbinden. Verbinden Sie dazu das Ende des ersten
LED-Streifens über den Verbindungsstecker mit dem Anschluss des
nachfolgenden LED-Streifens. Achten Sie auch hier auf die richtige Polarität.
Bei Bedarf können Verbindungskabel zwischen den LED-Streifen eingesetzt
werden. Mit ihnen lassen sich schwierige Montageabschnitte wie z. B. Ecken
und Kanten überbrücken. Verschiedene Längen sind als ubehör erhältlich.

www.eurolite.de
10
6
BEDIENUNG
Fernbedienung
1 Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die
Batterie während der Lagerung nicht entladen werden kann, befindet
sich eine Isolierfolie zwischen der Batterien und den
Batteriekontakten. iehen Sie vor dem ersten Betrieb die Folie auf der
Rückseite der Fernbedienung aus dem Batteriehalter heraus.
Anderenfalls ist die Fernbedienung nicht funktionstüchtig.
2 Halten Sie beim Betätigen einer Taste die Fernbedienung immer in
Richtung des Sensors. wischen der Fernbedienung und dem Sensor
muss Sichtverbindung bestehen.
3 Sollen mehrere Systeme synchron mit einer Fernbedienung gesteuert
werden, platzieren Sie die Steuergeräte mit den Sensoren dicht
nebeneinander.
4 Lässt die Reichweite der Fernbedienung nach
(maximal 3 m) ist die Batterie verbraucht und
muss auswechselt werden. Drücken Sie dazu
auf der Rückseite der Fernbedienung den kleinen Riegel mit der
Kerbe nach rechts drücken und ziehen Sie gleichzeitig den
Batteriehalter heraus.
5 Für den Betrieb der Fernbedienung wird eine 3-V-Knopfzelle Typ
CR 2025 benötigt. Achten Sie beim Einsetzen darauf, dass der
Pluspol der Knopfzelle im Halter nach oben zeigt.
ACHTUNG!
Explosionsgefahr bei unsachgemäßem Auswechseln der
Batterie. Nur durch denselben Typ ersetzen. Alte und
verbrauchte Batterien bitte fachgerecht entsorgen. Diese
gehören nicht in den Hausmüll!

www.eurolite.de
11
LEDs ein- und ausschalten
Mit der Taste ON lassen sich die LEDs einschalten und mit der Taste OFF
wieder ausschalten. Die Steuereinheit bleibt immer eingeschaltet. Nach dem
Einschalten leuchten die LEDs entsprechend dem zuletzt gewählten
Steuerprogramm.
Konstantes Leuchten in einer Farbe
Sollen alle LEDs in einer Farbe konstant leuchten, drücken Sie die
entsprechende Farbtaste. Die Helligkeit lässt sich mit den Tasten und
einstellen. Es sind 9 Stufen vorhanden.
Steuerprogramm wählen
Steuerprogramme wählen Sie mit den entsprechenden Tasten. Beim
Anwählen eines Steuerprogramms wird gleichzeitig die Geschwindigkeit auf
Maximum eingestellt. Die Ablaufgeschwindigkeit lässt sich mit den Tasten
und einstellen. Es sind 9 Stufen vorhanden.

www.eurolite.de
12
Taste Programme mit variabler Geschwindigkeit
Flash Farbwechsel Rot → Gelb → Grün → Türkis →
Blau → Magenta → Weiß
Strobe Strobeeffekt Weiß
Fade Farbüberblendung Rot → Gelb → Grün → Türkis →
Blau → Magenta → Weiß
Smooth Farbwechsel Rot → Grün → Blau
...............................................................................................................................................
7
77
7
REINIGUNG UND WARTUNG
Das Produkt sollte regelmäßig von Verunreinigungen wie Staub usw.
gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies,
angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche
Lösungsmittel zur Reinigung verwenden!
Im Inneren befinden sich keine zu wartenden Teile. Nach einem Defekt
entsorgen Sie den unbrauchbar gewordenen LED-Streifen bitte gemäß den
geltenden gesetzlichen Vorschriften.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit
gerne zur Verfügung.
LEBENSGEFAHR!
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

www.eurolite.de
13
8
88
8
TECHNISCHE DATEN
Modell 50532000 / 1,5 m 50532010 / 5 m
Spannungsversorgung: 100-240 V AC, 50/60 Hz ~
über mitgeliefertes Netzteil
Gesamtanschlusswert: 12 W 40 W
LED-Streifen: 12 V DC, 0,75 A 12 V DC, 3 A
Watt pro Meter/gesamt: 7,2 W/10,8 W 7,2 W/36 W
Batterie/Fernbedienung: 1 x CR 2025
Schutzart: IP 68
LED-Typ: SMD 5050
Anzahl der LEDs: 45 150
Reihenschaltung: Ja
Schnittmarkierung: pro 100 mm
Maße: Ø 10 mm x 1500 mm Ø 10 mm x 5000 mm
Gewicht: 70 g 190 g
Zubehör
Best.-Nr. 50532019 EUROLITE LED IP Strip 5m Erweiterung
Best.-Nr. 50532012 EUROLITE LED IP Strip Verlängerung 15cm
Best.-Nr. 50532013 EUROLITE LED IP Strip Verlängerung 30cm
Best.-Nr. 50533000 EUROLITE Leistungsverstärker
Best.-Nr. 50533600 EUROLITE TP-330 Einbaucontroller
Best.-Nr. 50533650 EUROLITE TP-340 Touch-Funkfernbedienung

www.eurolite.de
14
1
INTRODUCTION
Thank you for having chosen a EUROLITE product. If you follow the
instructions given in this manual, we are sure that you will enjoy this device
for a long period of time. Please keep this manual for further needs.
Every person involved with the installation, operation and maintenance of this
device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
Delivery Includes
1 LED strip
1 Control unit with IR sensor
1 IR remote with battery
1 Power unit
1 User manual
For your own safety, please read this user manual carefully
before you initially start-up.
>>

www.eurolite.de
15
2
SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to
maintain this condition and to ensure a safe operation, it is absolutely
necessary for the user to follow the safety instructions and warning notes
written in this user manual.
Damages caused by the disregard of this user manual are not subject to
warranty. The dealer will not accept liability for any resulting defects or
problems.
Please make sure that there are no obvious transport damages. Should you
notice any damages on the power unit or on the casing, do not take the
device into operation and immediately consult your local dealer.
The LED strip and the control unit fall under protection class III. The devices
always have to be operated with the included power unit. Always plug in the
power unit last. The power plug must always be inserted without force. Make
sure that the plug is tightly connected with the outlet.
Battery Notice
Batteries are hazardous waste which need to be disposed of appropriately. If
the device is to be disposed, the batteries have to be removed first. Never let
batteries lying around openly as there is the danger that these can be
swallowed by children or domestic animals. Immediately consult a doctor
when batteries are swallowed! Leaking or damaged batteries can cause
irritations when getting into contact with the skin. In this case use appropriate
protective gloves. Make sure that the batteries cannot be short-circuited,
thrown into the fire and be charged. There is a danger of explosion.
CAUTION!
Be careful with your operations. With a dangerous voltage you
can suffer a dangerous electric shock when touching the wires!

www.eurolite.de
16
3
O ERATING DETERMINATIONS
The flexible LED strip is equipped with 45 or 150 RGB SMD LEDs 5050 and
serves for decorative lighting. The included remote control allows convenient
selection of integrated programs, color fades, color switching, flashing and a
variety of single colors.
The LED strip and the control unit require an operating voltage of 12 V direct
current, supplied by the included power unit. The power unit is allowed to be
operated with an alternating voltage of 100-240 V AC, 50/60 Hz~.
The LED strip is dust-proof and is suitable for continuous immersion in water
(IP 68) and therefore qualified for indoor and outdoor use. All other
components of the set (control unit, connectors and cables) were designed
for indoor
use only.
The ambient temperature must always be between -5° C and +50° C. Keep
away from direct insulation (particularly in cars) and heaters. The relative
humidity must not exceed 100 % with an ambient temperature of 25° C. This
device must only be operated in an altitude between -20 and 2000 m over
NN.
Avoid brute for during installation. There should not be any cables lying
around. You endanger your own and the safety of others!
Please use a moist, lint-free cloth for cleaning. Never use alcohol or solvents!
The symbol determines the minimum distance from lighted objects.
The minimum distance between light-output and the illuminated surface must
be more than 0.1 meters.
The maximum ambient temperature Ta = 45° C must never be exceeded.
Please consider that unauthorized modifications on the device are forbidden
due to safety reasons! If this device will be operated in any way different to
the one described in this manual, the product may suffer damages and the
guarantee becomes void. Furthermore, any other operation may lead to
dangers like short-circuit, burns, electric shock, crash etc.
- - -m

www.eurolite.de
17
4
CONNECTION DIAGRAM
The diagram shows all components needed to operate an LED strip.

www.eurolite.de
18
5
MOUNTING AND CONNECTION
1 Fix the LED strip at a desired place by means of the self-adhesive foil
on the rear side. The installation place should be clean, dry and free
of grease. Various profile frames are available as accessory.
2 Connect the plug of the control unit via the link connector to the input
connector at one end of the LED strip. The arrows of both plugs must
point to each other. Otherwise the LEDs do not light up.
3 Fix the control unit at a suitable place with two screws. Alternatively
use double-sided adhesive tape.
4 Fix the infrared sensor with adhesive tape so that it is capable of
receiving the control signals from the remote control without obstacles.
5 Connect the supplied power supply unit to power input at the control
unit and to a mains outlet. The LEDs light up according to the last
control program selected.
6 The LED strip can be cut with scissors at the cutting marks . As a
result the connection wires must be soldered anew. Assign this task to
a skilled professional. For custom-made versions, please make sure
that the power supply unit and the current-carrying cables of the set
are not overloaded.
Interconnecting LED Strips
The power supply unit included is able to power up to 10 meter of the LED
strip, thus e.g. two 5-meter LED strips can be interconnected. For this,
connect the end of the first strip via the link connector to the input of the
subsequent strip. Again, observe the correct polarity. If necessary, extension
cables may be inserted between LED strips. Extensions are good to bridge
difficult mounting positions, e.g. corners and edges. Various lengths are
available as accessory.

www.eurolite.de
19
6
O ERATION
Remote Control
1 The remote control is supplied with a battery inserted. An insulating
foil between the battery and the battery contacts prevents the battery
from being discharged during storage. Prior to the first operation
remove the foil from the battery support on the rear side of the remote
control. Otherwise operation of the remote control is not possible.
2 When actuating a button, always hold the remote control in the
direction of the sensor. There must be visual connection between the
remote control and the sensor.
3 If several systems are to be controlled by a
single remote control, position the control units
with their sensors close to each other.
4 If the range of the remote control decreases (3 meters as a
maximum), replace the battery. For this purpose, on the rear side of
the remote control press the small bar with the groove to the right and
at the same time remove the battery support.
5 For operation, one 3 V button cell type CR 2025 is required. When
inserting, pay attention that the positive pole of the button cell shows
upwards in the support.
CAUTION!
Danger of explosion when battery is replaced improperly. Only
replace by the same type. Please dispose of old and used
batteries properly. Batteries are hazardous waste and should not
be disposed of with regular domestic waste!

www.eurolite.de
20
Switching the LEDs On and Off
The LEDs can be switched on with the button ON and switched off with the
button OFF . However, the control unit remains switched on. After switching
on, the LEDs light up according to the last control program selected.
Constant Lighting in One Color
For constant lighting of all LEDs in one color, press the corresponding color
button. Use the buttons and to adjust the brightness. 9 levels
are available.
Button Programs with variable speed
Flash Color switching between red → yellow → green →
turquoise→ blue → magenta → white
Strobe Strobe effect white
Fade Color fading between red → yellow → green → turquoise→
blue → magenta → white
Smooth Color switching between red → green → blue
