MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 1
Manuel d'instructions
CyberScan PC 300
Analyseur multi-paramètre portable et étanche pour
pH / conductivité / TDS / température
Références 41193 et 41194
68X248908 Version 1 03/00

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 2
Préface
Ce manuel décrit l'utilisation de l'analyseur multi-paramètre portable étanche CyberScan PC 300. Il
peut être utilisé de deux façons. Premièrement comme guide aidant pas à pas l'utilisateur à faire
fonctionner l'appareil. Deuxièmement comme guide de référence pratique. Ce manuel d'instructions
est rédigé pour couvrir autant d'applications envisageables du CyberScan étanche PC 300 que
possible. En cas de doute sur l'utilisation du CyberScan, ne pas hésiter à contacter le plus proche
distributeur habilité de Eutech Instruments.
Eutech Instruments ne peut pas accepter de responsabilité concernant des dommages ou des
dysfonctionnements provoqués par une utilisation incorrecte de l'appareil.
Ne pas oublier de compléter la carte de garantie et de l'expédier par retour de courrier au
distributeur habilité de Eutech Instruments.
Les informations présentées dans ce manuel peuvent être modifiées sans préavis lorsque des
améliorations sont apportées, et n'engagent en rien Eutech Instruments Pte Ltd.
Copyright ©Février 2000 Eutech Instruments Pte. Ltd. Tous droits réservés.

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 3
SOMMAIRE
1 INTRODUCTION 4
2 FONCTIONS DE L'AFFICHAGE ET DU CLAVIER 5
2.1 Affichage 5
2.2 Clavier 6
3 PREPARATION 7
3.1 Insertion des piles 7
3.2 Informations sur la sonde 8
4 ETALONNAGE 10
4.1 Information importante pour l'étalonnage de l'appareil 10
4.2 Préparation de l'appareil pour l'étalonnage 11

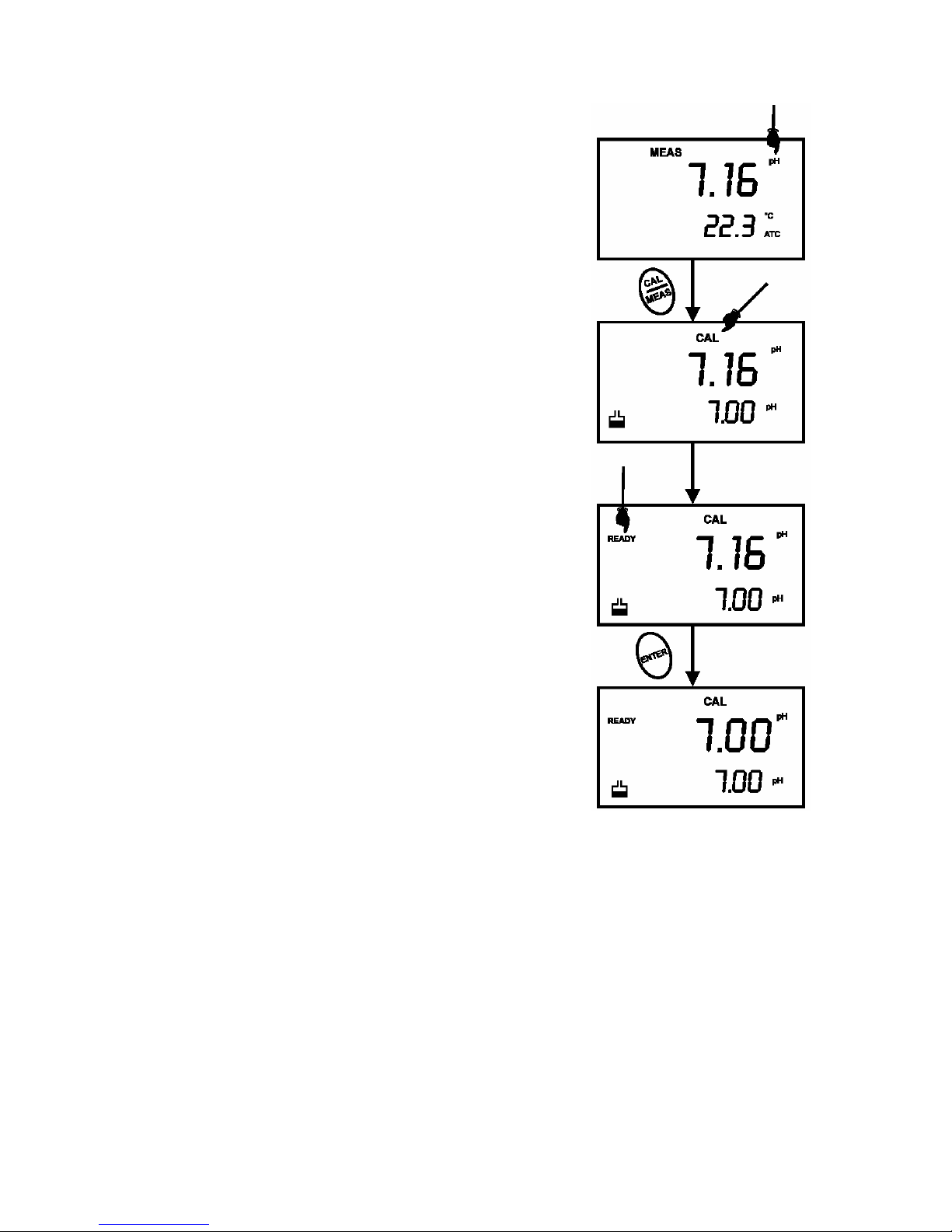

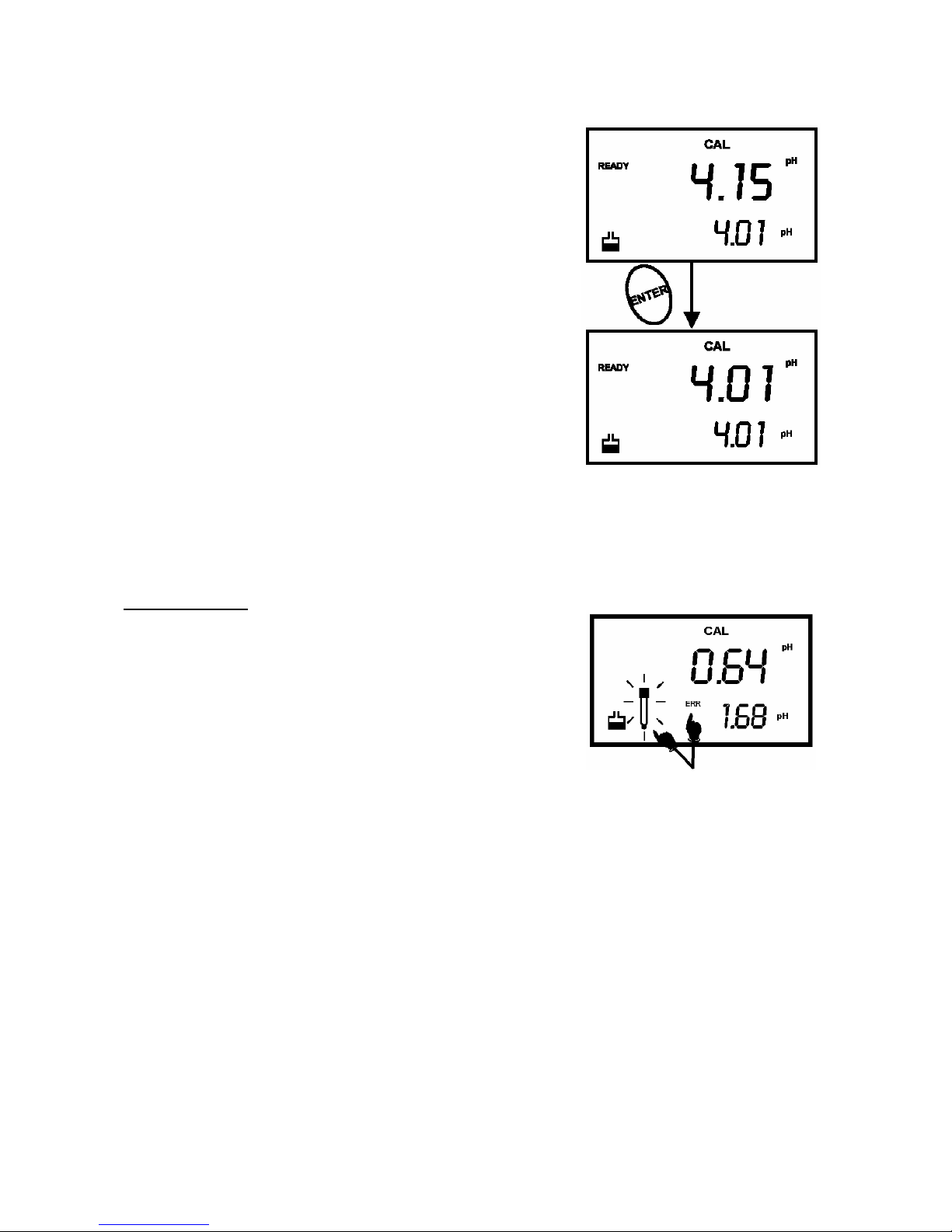

4.3 Etalonnage du pH 11

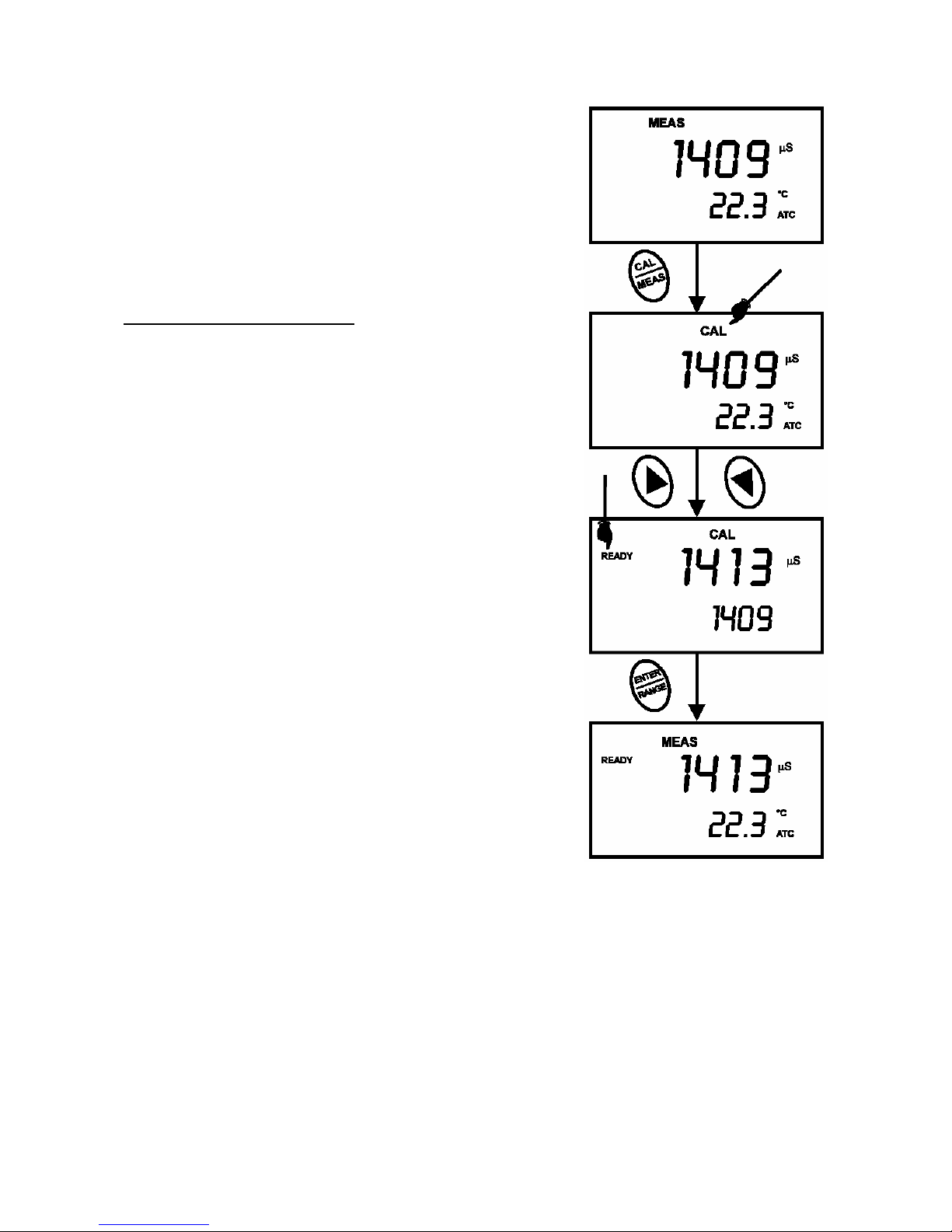

4.4 Etalonnage de la conductivité 14
4.5 Etalonnage des TDS 17
4.6 Etalonnage avec étalon de conductivité et facteur TDS 18
4.7 Etalonnage de la température 19
5 MESURE 21
5.1 Prise de mesures de pH 21
5.2 Prise de mesures de conductivité ou de TDS 24
6 FONCTION HOLD 30
7 FONCTIONS DE PARAMETRAGE AVANCE 31
7.1 Vue d'ensemble du mode de paramétrage avancé 33
7.2 P1.0 : Visualisation des données précédentes d'étalonnage du pH 36
7.3 P2.0 : Visualisation des données de l'électrode pH 37
7.4 P3.0 : Configuration de mesure du pH 38
7.5 P4.0 : Restauration des réglages d'usine par défaut (pH) 42
7.6 P5.0 : Visualisation des données précédentes d'étalonnage de conductivité 43
7.7 P6.0 : Visualisation des données de sonde de conductivité 44
7.8 P7.0 : Configuration de mesure de conductivité ou de TDS 45
7.9 P8.0 : Température 49
7.10 P9.0 : Restauration des réglages par défaut d'usine (conductivité) 51
8 ENTRETIEN ET MAINTENANCE DE LA SONDE 52
8.1 Entretien de l'électrode pH 52
8.2 Electrode de conductivité 54
9 GUIDE DE DETECTION DES PANNES 55
10 MESSAGES D'ERREUR 56

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 4
11 CARACTERISTIQUES 57
12 ACCESSOIRES 58
13 ANNEXE 1 : FACTEURS DE CONVERSION DE
CONDUCTIVITE EN TDS 59
14 ANNEXE 2 : CALCUL DES FACTEURS DE CONVERSION EN TDS 60
15 ANNEXE 3 : CALCUL DES COEFFICIENTS DE TEMPERATURE 61
16 ANNEXE 4 : REGLAGE D'USINE PAR DEFAUT DE L'APPAREIL 63
17 GARANTIE 65
18 RETOUR DES ARTICLES 66

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 5
1 INTRODUCTION
Merci d'avoir choisi un appareil portable étanche Eutech Instruments. Ce CyberScan est un appareil
à microprocesseur conçu pour être facilement utilisable d'une seule main. Il est capable de mesurer
le pH, la conductivité, les TDS et la température. Il est complètement ETANCHE – et il FLOTTE !
Cet appareil présente de nombreuses fonctions conviviales, chacune étant entièrement accessible à
l'aide du clavier à membrane étanche à l'eau. Cet appareil est livré avec une électrode de
conductivité (constante de cellule K = 1,0), avec un capteur de température intégré (référence EC-
CONSEN91W), une électrode pH (EC-FE72522-01B) et des piles. Lire attentivement ce manuel
d'instructions avant de faire fonctionner l'appareil.

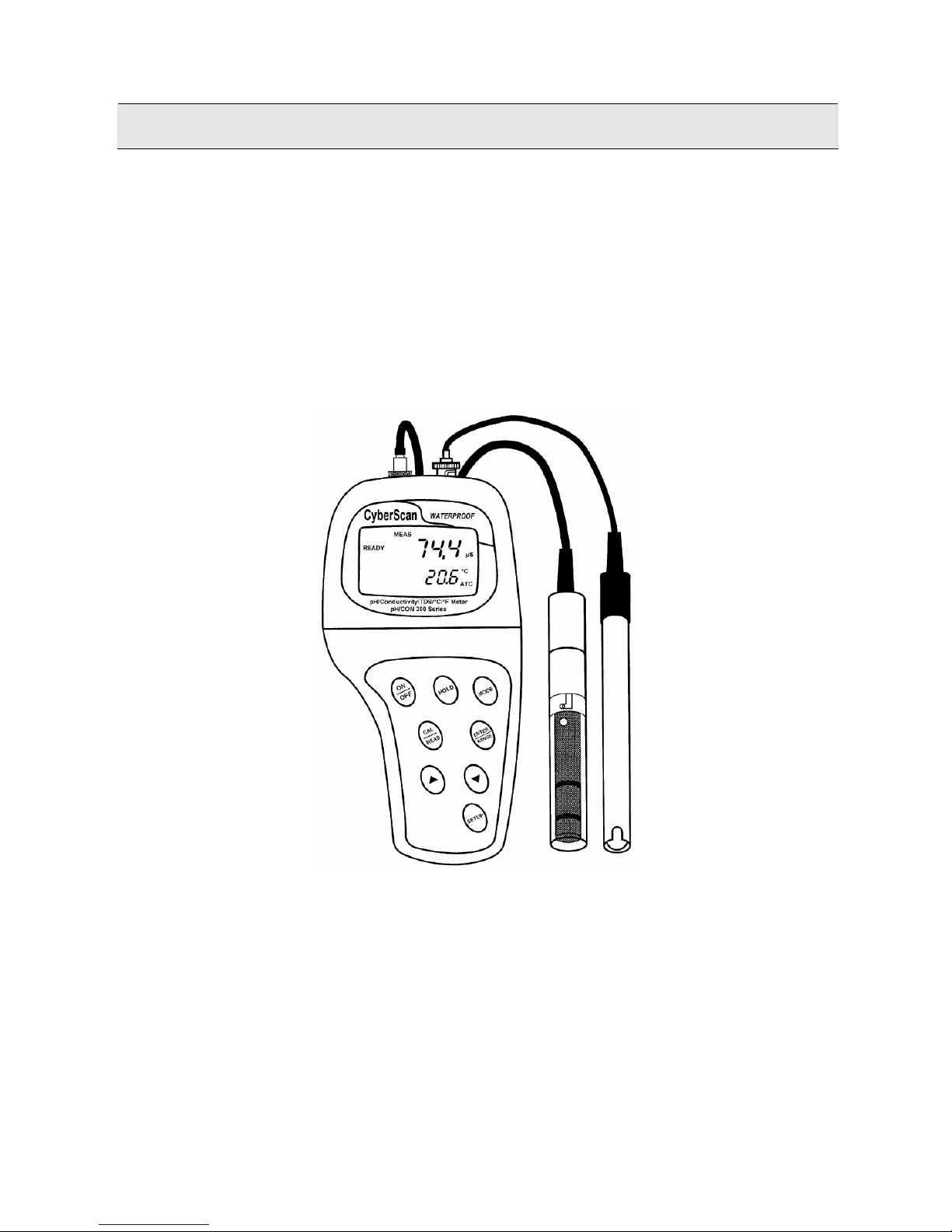

Figure 1 : CyberScan PC 300

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 6
2 FONCTIONS DE L'AFFICHAGE ET DU CLAVIER
2.1 Affichage
Le LCD est composé d'un affichage principal et d'un affichage secondaire.
•L'affichage principal indique la mesure du pH ou de la conductivité.
•L'affichage secondaire indique la température mesurée.
L'affichage indique également les messages d'erreur, les fonctions du clavier et les fonctions de
programme. Voir figure 2.
Affichage principal
Affichage secondaire

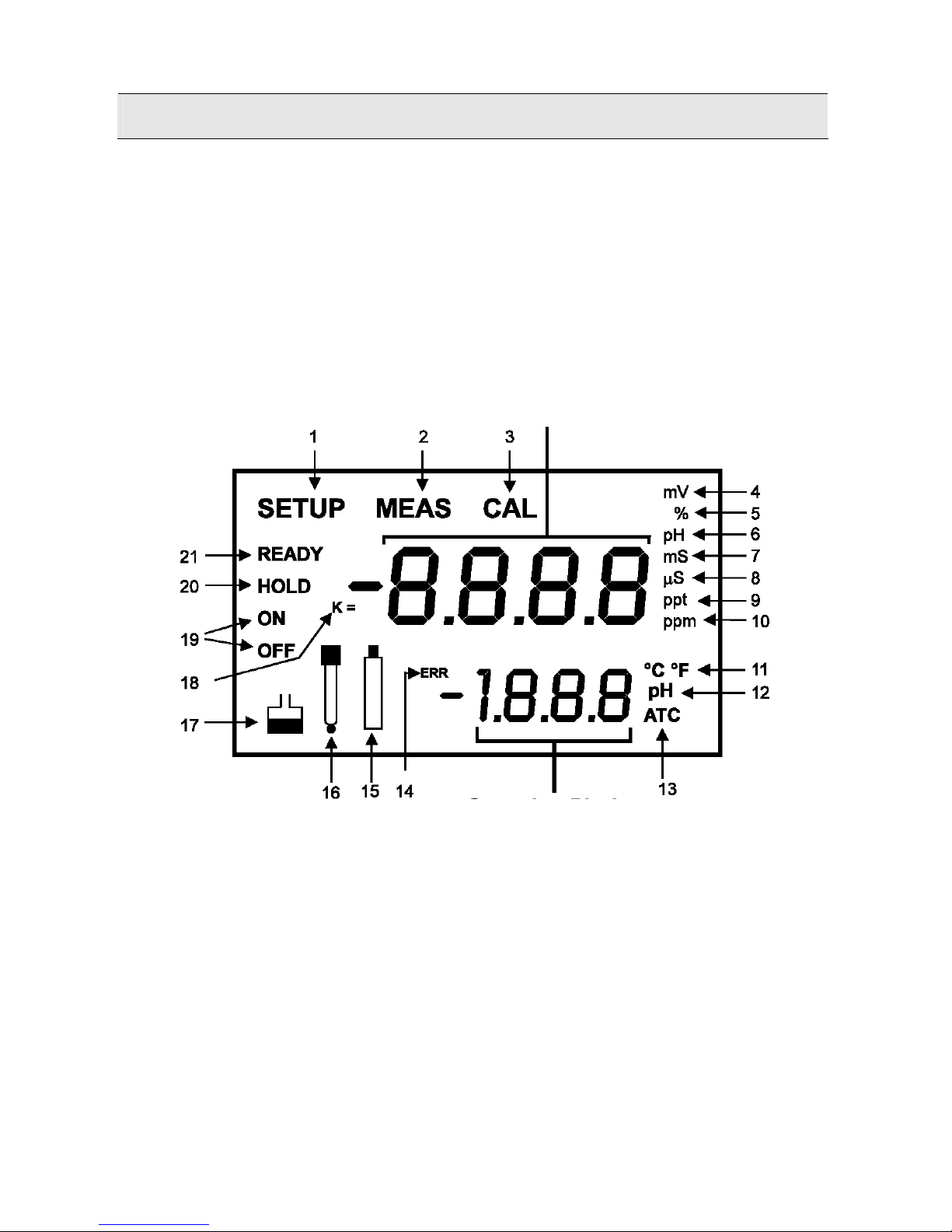

Figure 2 : Ecran LCD complet
1. Indicateur de mode de
paramétrage
2. Indicateur de mode de
mesure
3. Indicateur d'étalonnage
4. Indicateur de mV
5. Indicateur %
6. Indicateur de mesure de pH
7. Indicateur milli-siemens
8. Indicateur micro-siemens
9. Indicateur parties pour
millier
10. Indicateur parties pour
million
11. Indicateur de température
12. Indicateur de pH
13. Indicateur de compensation
automatique de température
14. Indicateur d'ERReur
15. Indicateur d'usure des piles
16. Indicateur de sonde
17. Indicateur de solution
d'étalonnage
18. Indicateur de constante de
cellule
19. Indicateur marche/arrêt
20. Indicateur Hold (figer)
21. Indicateur Ready (prêt)

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 7
2.2 Clavier
Le grand clavier à membrane facilite l'utilisation de l'appareil. Chaque touche, lorsqu'elle est
actionnée, correspond à un indicateur graphique sur l'écran LCD. Voir figure 1. Certaines touches
possèdent plusieurs fonctions suivant le mode d'utilisation de l'appareil.
Touche Fonction
ON/OFF
(marche/arrêt)
Met l'appareil sous et hors tension. Lorsque l'appareil est mis sous tension, il démarre
dans le mode quitté lors de sa dernière mise hors tension. Par exemple, si l'utilisateur
éteint l'appareil en mode de mesure de conductivité, l'appareil sera en mode de mesure
de conductivité lorsqu'il est remis sous tension.
HOLD
(figer)
Fige la mesure affichée. Pour activer, appuyer sur HOLD dans le mode de mesure.
Pour débloquer, appuyer à nouveau sur HOLD.
MODE Sélectionne le paramètre de mesure. Appuyer sur MODE pour permuter entre les
modes de mesures du pH, des TDS ou de la conductivité.
CAL/MEAS
(étalonnage/
mesure)
Permute entre les modes d'étalonnage et de mesure.
1. Si l'appareil est en mode de mesure du pH, appuyer sur CAL/MEAS pour passer en
mode d'étalonnage du pH.
2. Si l'appareil est en mode de mesure de conductivité, appuyer sur CAL/MEAS pour
passer en mode d'étalonnage de conductivité.
3. Si l'appareil est en mode de mesure des TDS, appuyer sur CAL/MEAS pour passer
en mode d'étalonnage des TDS.
Lorsque l'appareil est dans un sous-menu de paramétrage, appuyer une fois sur la
touche CAL/MEAS pour passer en menu principal de paramétrage et appuyer deux fois
sur CAL/MEAS pour passer directement en mode de mesure.
ENTER /
RANGE
(entrer/gamme)
Fonction ENTER : appuyer pour confirmer les valeurs en mode d'étalonnage et pour
confirmer la sélection en mode de paramétrage.
Fonction RANGE (pour mesure de conductivité et TDS uniquement) : appuyer pour
passer à la fonction de sélection manuelle de l'échelle. L'indicateur MEAS (mesure)
clignote lorsque l'appareil est en fonction de sélection manuelle de la gamme.
▲/ ▼
En mode d'étalonnage :
En mode d'étalonnage de conductivité et de TDS, appuyer pour se déplacer dans les
valeurs d'étalonnage.
En mode de paramétrage :
Appuyer pour faire défiler les programmes des sous-groupes de paramétrage.
SETUP
(paramétrage)
Permet de passer en mode de paramétrage. Ce mode permet à l'utilisateur de
personnaliser les préférences et les valeurs par défaut de l'appareil, de visualiser les
données d'étalonnage et de compensation de l'électrode, d'ajuster le coefficient de
température et la température de normalisation.

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 8
3 PREPARATION
3.1 Insertion des piles
L'appareil est livré avec quatre piles AAA.
1. Utiliser un tournevis cruciforme pour retirer les deux vis maintenant le couvercle des piles.
Voir figure 3 ci-dessous.
2. Retirer le couvercle pour exposer les piles.
3. Insérer les piles. Respecter la polarité correcte des piles indiquée sur le schéma dans le
couvercle.
4. Remettre le couvercle des piles dans sa position d'origine à l'aide des deux vis retirées
précédemment.
Retirer ces deux vis
pour accéder au
compartiment des
piles.
Compartiment des
piles.

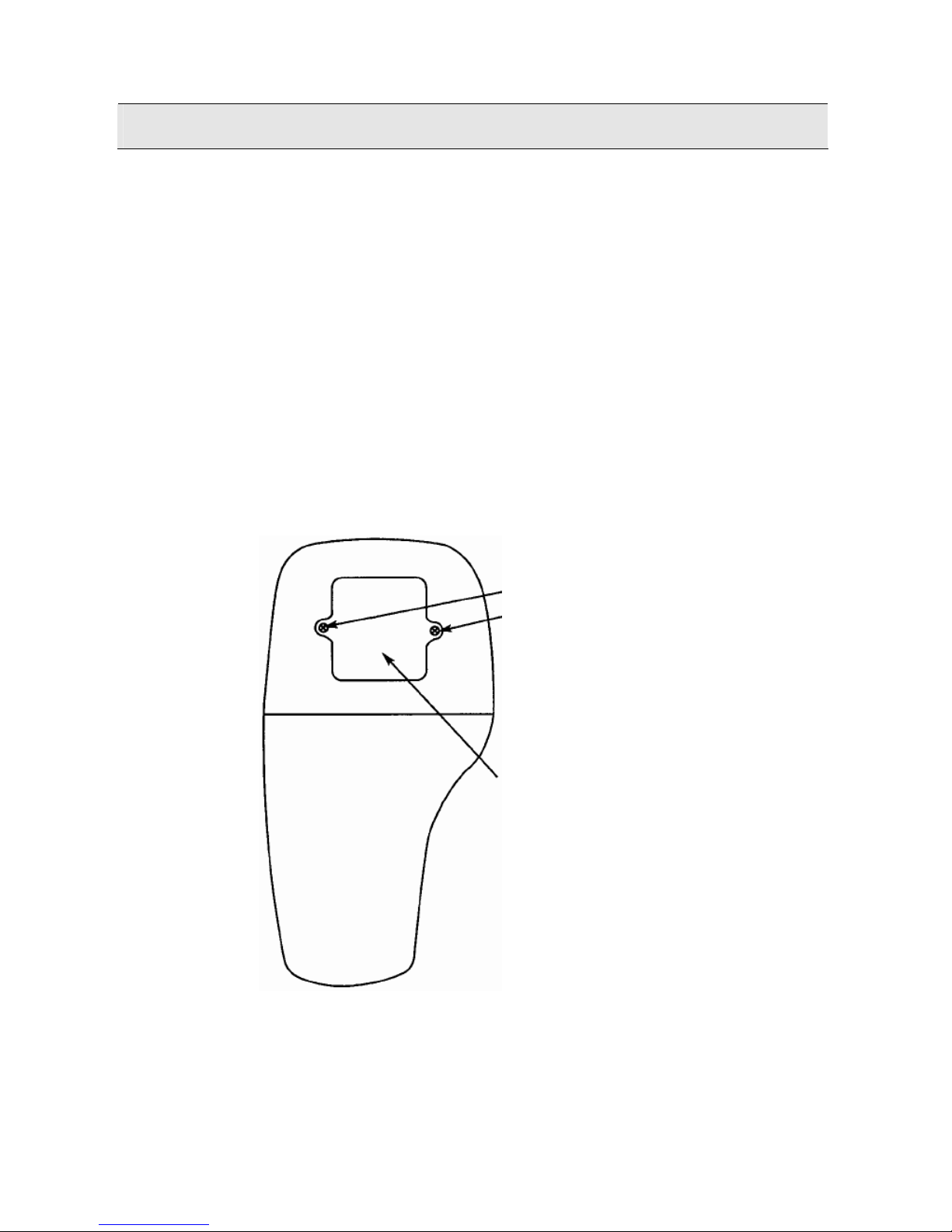

Figure 3 – Panneau arrière de l'appareil montrant le compartiment des piles

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 9
3.2 Informations sur la sonde
Cet appareil comprend deux sondes :
•électrode pH avec connecteur BNC
•sonde de conductivité/température avec connecteur 6 broches à encoche
La sonde de température intégrée dans la sonde de conductivité compense également pour les
mesures de pH si les deux sondes sont plongées en même temps dans la solution.
Si l'opérateur désire utiliser une sonde pH "3 en 1" avec un capteur de température intégré, ou s'il
désire utiliser une sonde de température séparée, il doit déconnecter la sonde de conductivité pour
pouvoir connecter le capteur de température séparé.
Il est possible d'utiliser n'importe quelle électrode pH standard équipée d'un connecteur BNC avec
cet appareil. Les sondes de conductivité, les électrodes pH "3 en 1" avec capteur de température
intégré et les sondes de température nécessitent un connecteur 6 broches avec encoche (voir figure
4). Pour des sondes de rechange, voir au chapitre "Accessoires" en page 58.
REMARQUE : conserver le connecteur propre et sec. Ne pas toucher le connecteur avec des mains
sales.
Pour connecter l'électrode pH :
1. Glisser le connecteur BNC de la sonde sur la prise de connexion BNC sur l'appareil. Vérifier
que les fentes du connecteur sont alignées avec les picots de la prise. Tourner et pousser le
connecteur dans le sens horaire jusqu'à ce qu'il se verrouille.
2. Pour retirer l'électrode, pousser et tourner le connecteur dans le sens anti-horaire. Tout en
maintenant la partie métallique du connecteur, retirer de l'appareil.
ATTENTION : ne pas tirer sur le câble de la sonde pour ne pas déconnecter les fils de la sonde.

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 10
Pour connecter la sonde de conductivité/température :
1. Aligner l'encoche et les 6 broches du connecteur de la sonde avec les trous dans le connecteur
en haut de l'appareil. Enfoncer et visser le manchon métallique pour verrouiller le connecteur
de la sonde en position. Voir figure 4.
2. Pour retirer la sonde, dévisser le manchon métallique et soulever le connecteur de la sonde.
Retirer la sonde du multi-paramètre en la tenant par le manchon métallique.
REMARQUE : suivre les instructions pour connecter un capteur de température séparé optionnel.
ATTENTION : ne pas tirer sur le câble de la sonde pour ne pas déconnecter les fils de la sonde.
Electrode pH
(avec connecteur BNC)
Sonde de conductivité/température
(avec connecteur 6 broches)
Bague de verrouillage
Vue de dessus d
u
connecteur à 6
broches – sonde de
conductivité/température

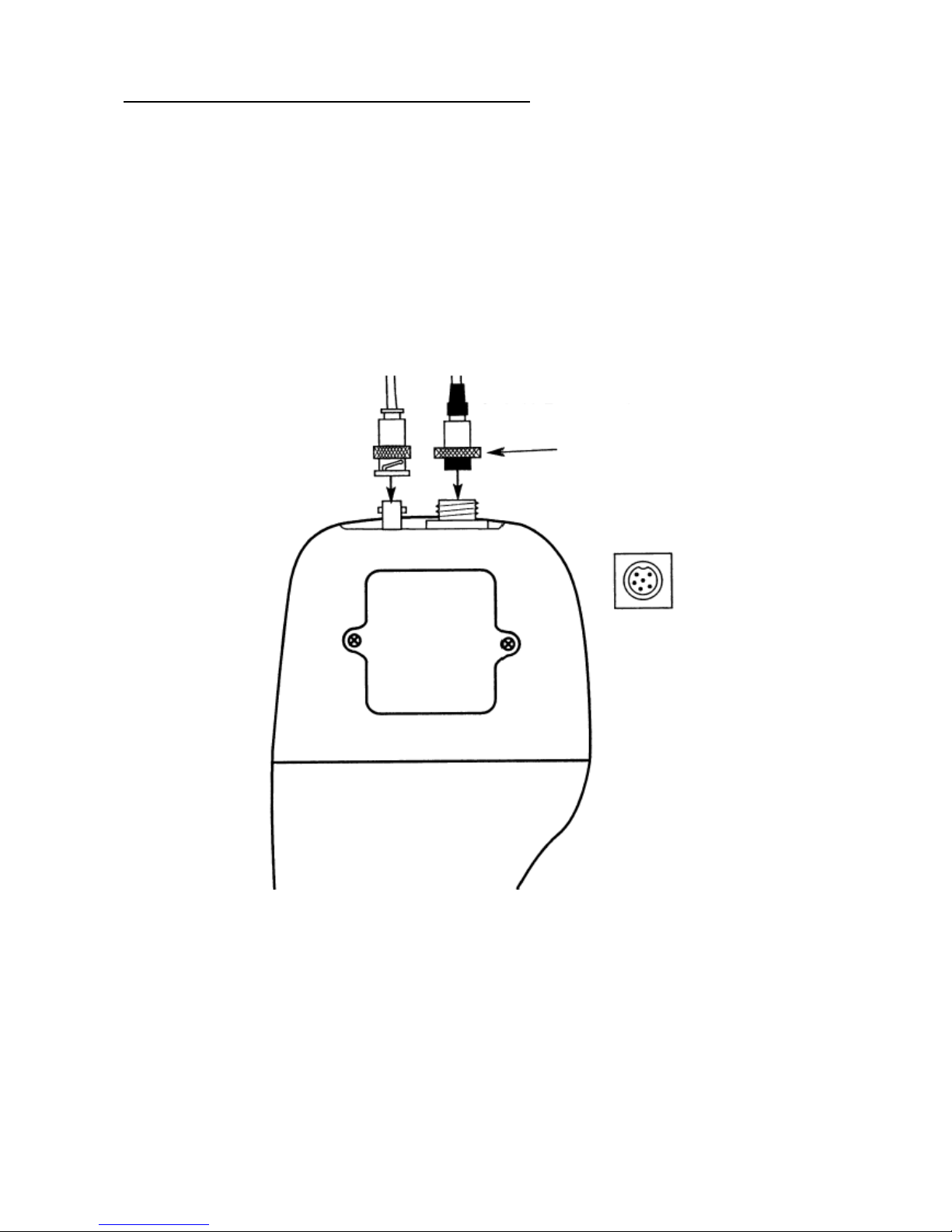

Figure 4 : Connexion des sondes de pH et de conductivité/température

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 11
4 ETALONNAGE
4.1 Information importante concernant l'étalonnage de l'appareil
Lors du ré-étalonnage de l'appareil par l'utilisateur, les anciens points d'étalonnage sont remplacés
"point par point" pour le pH, et "gamme par gamme" pour la conductivité.
Par exemple :
•pH : si l'appareil a été précédemment étalonné sur pH 4,01, 7,00 et 10,01 et que l'utilisateur
le ré-étalonne à pH 7,00, l'appareil conservera les anciens points d'étalonnage à pH 4,01 et
pH 10,01.
•Conductivité : si l'appareil a été précédemment étalonné sur 1413 µS dans la gamme de 0 à
1999 µS et que l'utilisateur le ré-étalonne à 1500 µS (qui est également dans la gamme 0 à
1999 µS), l'appareil remplacera l'ancienne donnée d'étalonnage (1413 µS) dans cette
gamme. L'appareil conservera toutes les données d'étalonnage dans les autres gammes.

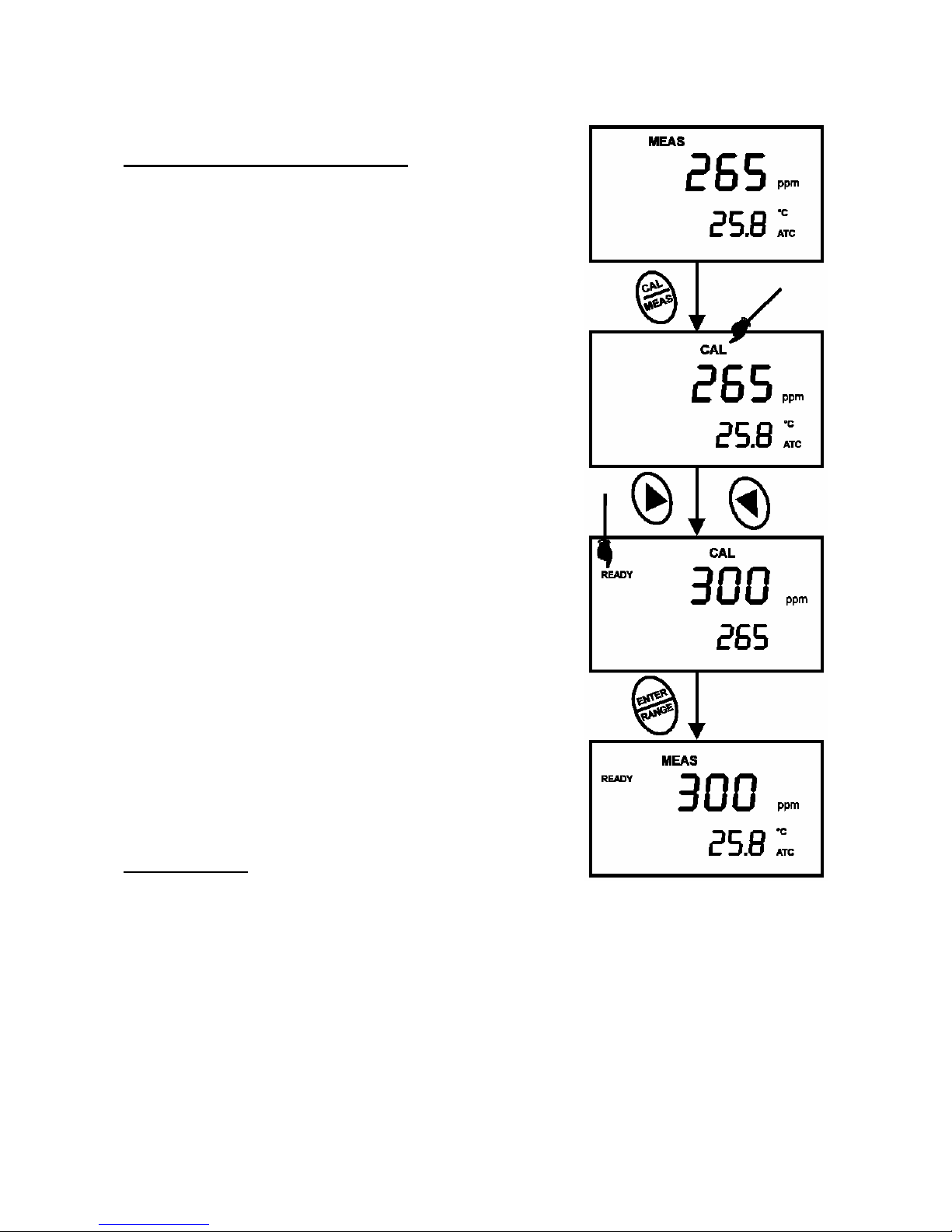

•TDS : si l'appareil a été précédemment étalonné sur 300 ppm dans la gamme de 0 à 999 ppm
et que l'utilisateur le ré-étalonne à 500 ppm (qui est également dans la gamme de 0 à 999
ppm), l'appareil remplacera l'ancienne donnée d'étalonnage (300 ppm) dans cette gamme.
L'appareil conservera toutes les données d'étalonnage dans les autres gammes.
Pour visualiser les points d'étalonnage en cours :
•pH : programme P1.0 dans le chapitre Paramétrage en page 36.
•Conductivité et TDS : programme P5.0 dans le chapitre Paramétrage en page 43.
Pour ré-étalonner entièrement l'appareil, ou pour utiliser une sonde de rechange, il est préférable
d'effacer les anciennes données d'étalonnage en réinitialisant l'appareil.
Pour restaurer l'appareil sur ses valeurs d'usine par défaut :
•pH : programme P4.0 dans le chapitre Paramétrage en page 42.
•Conductivité et TDS : programme P9.0 dans le chapitre Paramétrage en page 51.
REMARQUE : la réinitialisation ramène l'appareil sur ses réglages par défaut d'usine. Réinitialiser
séparément la conductivité et le pH.
Pour les instructions sur l'étalonnage de l'appareil :
•Voir paragraphe 4.3 en pages 11 – 13 pour l'étalonnage du pH.
•Voir paragraphe 4.4 en pages 14 – 16 pour l'étalonnage de la conductivité.
•Voir paragraphe 4.5 en pages 17 – 18 pour l'étalonnage des TDS.
•Voir paragraphe 4.7 en pages 19 – 20 pour l'étalonnage de la température.

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 12
4.2 Préparation de l'appareil pour l'étalonnage
Avant de démarrer l'étalonnage, vérifier que l'appareil est dans le mode de mesure correct. Lorsque
l'appareil est mis sous tension, il démarre dans le mode de mesure quitté lors de sa dernière mise
hors tension. Par exemple, si l'utilisateur éteint l'appareil en mode de mesure du pH, l'appareil sera
en mode de mesure du pH lorsqu'il est remis sous tension.
4.3 Etalonnage du pH
REMARQUE : nous conseillons à l'utilisateur d'effectuer un étalonnage sur au moins 2 points à
l'aide de tampons étalons encadrant la gamme d'échantillons attendue (un en
dessous et un au dessus).
Préparation à l'étalonnage du pH
L'étalonnage de l'appareil peut se faire sur un maximum de 5 points de pH pour assurer la précision
sur toute la gamme de pH couverte par l'appareil. Sélectionner parmi les options de tampon
suivantes :
•pH 1,68 ; 4,01 ; 7,00 ; 10,01 et 12,45.
Cet appareil reconnaît et étalonne automatiquement sur ces valeurs de tampons étalons, ce qui
accélère et facilite l'étalonnage du pH.
S'assurer d'avoir retiré le capuchon de protection en caoutchouc ou le flacon de stockage de
l'électrode avant tout étalonnage ou mesure. Si l'électrode a été conservée au sec, mouiller
l'électrode avec de l'eau du robinet pendant 10 minutes avant d'étalonner ou de prendre des mesures
pour saturer la surface de l'électrode pH et minimiser la dérive.
Laver l'électrode avec de l'eau déionisée après utilisation, et la conserver dans de la solution de
stockage. Il est également possible de la conserver dans une solution tampon à pH 4,01 ou pH 7,00.
Ne pas réutiliser les solutions tampons après étalonnage. La présence de contaminants dans la
solution peut affecter l'étalonnage, et par conséquent la précision des mesures. Voir page 58 pour
des informations sur nos solutions de tampons pH de grande qualité Eutech Instruments.

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 13
Pour étalonner le pH
1. Si nécessaire, appuyer sur la touche MODE pour
sélectionner le mode pH. L'indicateur pH apparaît dans
le coin supérieur droit de l'écran.
2. Rincer soigneusement la sonde à l'eau déionisée ou
avec une solution de rinçage. Ne pas essuyer la sonde
car cela entraîne la formation de charge électrostatique
sur la surface du verre.
3. Plonger la sonde dans le tampon d'étalonnage.
L'extrémité de la sonde doit être entièrement immergée
dans l'échantillon. Remuer doucement la sonde pour
homogénéiser l'échantillon.
REMARQUE : le capteur de température est la cellule de
conductivité. Pour les mesures compensées en
température, plonger également la cellule de
conductivité dans le tampon étalon.
4. Appuyer sur CAL/MEAS (étalonnage/mesure) pour
passer en mode d'étalonnage du pH. L'indicateur CAL
apparaît. L'affichage principal indique la mesure alors
que le plus petit affichage secondaire indique le pH de
la solution tampon étalon.
5. Attendre que la valeur de pH mesurée se stabilise. Voir
figure 5.
Figure 5 – Etalonnage du pH

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 14
6. Appuyer sur ENTER (entrée) pour confirmer
l'étalonnage. L'appareil est à présent étalonné sur le
tampon en cours. L'affichage inférieur fait défiler les
options de tampons restants.
•Pour un étalonnage multipoint, passer à l'étape 7.
•Pour un étalonnage sur un seul point, passer à l'étape
9.
7. Rincer l'électrode à l'eau déionisée ou avec de la
solution de rinçage et la placer dans le tampon pH
suivant.
8. Suivre les étapes 5 à 8 pour les points d'étalonnage
supplémentaires. Voir figure 6.
9. Lorsque l'étalonnage est terminé, appuyer sur
CAL/MEAS (étalonnage/mesure) pour revenir au
mode de mesure du pH.
Figure 6 – Point d'étalonnage
suivant pour pH 4,01
REMARQUES : pour quitter le mode d'étalonnage du pH
sans confirmer l'étalonnage, NE PAS appuyer sur
ENTER à l'étape 6. Appuyer à la place sur CAL/MEAS.
Si la valeur de tampon sélectionnée n'est pas dans les
limites de ± 1,0 unité de pH de la valeur de pH mesurée, les
icônes d'électrode et de tampon clignotent et l'indicateur
ERR apparaît dans le coin inférieur gauche de l'écran. Voir
figure 7.
Pour limiter le nombre de valeurs de tampon pH disponibles
pendant l'étalonnage, voir le chapitre Paramétrage, P3.2 en
page 40.
Figure 7 – Un message d'erreur et
l'icône d'électrode apparaissent en
cas d'utilisation d'un tampon
incorrect.

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 15
4.4 Etalonnage de la conductivité
Le PC 300 possède cinq gammes de mesure. L'appareil peut étalonner sur un point dans chaque
gamme de mesure (jusqu'à 5 points). En cas de mesures de valeurs dans plusieurs gammes, s'assurer
d'avoir étalonné chacune des gammes de mesure utilisées. Une nouvelle donnée d'étalonnage prend
la place des données d'étalonnage existantes pour chaque gamme de mesure étalonnée.
•En cas de mesure dans des gammes proches ou supérieures à 20 mS (10 ppt), ou proches ou
inférieures à 100 µS (50 ppm), étalonner l'appareil au moins une fois par semaine pour
obtenir une précision de ±1% de la pleine échelle.
•En cas de mesure dans les gammes moyennes et si la sonde a été lavée à l'eau désionisée et
conservée au sec, étalonner l'appareil au moins une fois par mois.
•En cas de mesure à des températures extrêmes, étalonner l'appareil au moins une fois par
semaine.
Préparation à l'étalonnage de conductivité
Pour de meilleurs résultats, choisir une valeur d'étalon proche de la valeur de l'échantillon à
mesurer. Ou alors, utiliser une valeur de solution étalon représentant environ 2/3 de la valeur de
pleine échelle de la gamme de mesure prévue. Par exemple, dans la gamme de conductivité de 0 à
1999 µS, utiliser une solution de 1413 µS.
Indicateur
de gamme
Gamme de
conductivité
Gamme de solution
étalon conseillée
Gamme
TDS
Gamme de solution
étalon conseillée
r 1 0,00 →19,99 µS 6,00 à 17,00 µS 0,00 →9,99 ppm 3,00 à 8,50 ppm
r 2 0,0 →199,9 µS 60,0 à 170,0 µS 10,0 →99,9 ppm 30,0 à 85,0 ppm
r 3 0 →1999 µS 600 à 1700 µS 100 →999 ppm 300 à 850 ppm
r 4 0,00 →19,99 mS 6,00 à 17,00 mS 1,00 →9,99 ppt 3,00 à 8,50 ppt
r 5 0,0 →199,9 mS 60,0 à 170,0 mS 10,0 →200 ppt 30,0 à 170 ppt
Coefficient de température : cet appareil est réglé en usine sur un coefficient de température de
2,1% par °C. Cela donne de bons résultats pour la plupart des applications. Voir le
programme P8.1 en page 49 pour régler le coefficient de température sur une valeur
différente. Voir également l'annexe 3 "Calcul des coefficients de température" pour
déterminer le coefficient de température approprié à chaque solution.
Température de normalisation : la valeur par défaut d'usine pour la température de normalisation
est de 25°C. Si l'utilisateur désire normaliser sur une valeur différente de 25°C, voir le
programme P8.2 en page 50.

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 16
Ne pas réutiliser les solutions étalons après étalonnage. La
présence de contaminants dans ces solutions peut affecter
l'étalonnage, et par conséquent la précision des mesures.
Utiliser une solution étalon fraîche pour chaque étalonnage
de l'appareil.
Toutes les nouvelles données d'étalonnage prennent la place
des données d'étalonnage enregistrées existantes pour chaque
gamme de mesure étalonnée.
Etalonnage de la conductivité :
1. Si nécessaire, appuyer sur la touche MODE pour
sélectionner le mode de conductivité.
2. Rincer soigneusement la sonde à l'eau déionisée ou avec
une solution de rinçage, puis rincer avec un petite
quantité de solution étalon.
3. Plonger la sonde dans le tampon d'étalonnage. Immerger
la pointe de la sonde au-delà de l'anneau supérieur en
acier. Remuer doucement la sonde pour homogénéiser
l'échantillon. Voir figure 8.
4. Laisser la valeur de conductivité mesurée se stabiliser. Si
l'indicateur READY (prêt) a été activé (programme P7.1
de paramétrage – voir page 45), l'indicateur READY
s'allume lorsque la mesure est stable.
5. Appuyer sur CAL/MEAS (étalonnage/mesure) pour
passer en mode d'étalonnage de conductivité.
L'indicateur CAL apparaît dans le coin supérieur droit de
l'affichage.
6. Utiliser la touche ▲ou ▼pour ajuster la valeur de
l'affichage supérieur pour la faire correspondre à la
valeur de l'étalon.
7. Appuyer sur la touche ENTER (entrée) pour confirmer
la valeur d'étalonnage. L'appareil revient en mode de
mesure MEAS.
8. Répéter les étapes 1 à 7 pour les autres gammes de
mesure.
Voir figure 8.
Figure 8 – Etalonnage de la
conductivité

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 17
Immerger la
sonde au-delà
de l'anneau
supérieur en
acier
REMARQUES :
Lorsqu'il passe en mode d'étalonnage, l'appareil
affiche la valeur par défaut d'usine. Si l'appareil a
été étalonné auparavant, l'affichage peut "sauter" à
la valeur par défaut d'usine lors du passage du mode
de mesure au mode d'étalonnage.
Pour quitter le mode d'étalonnage de conductivité
sans confirmer l'étalonnage, NE PAS appuyer sur
la touche ENTER (entrée) à l'étape 6. Appuyer à
la place sur la touche CAL/MEAS
(étalonnage/mesure). Cela permet de conserver les
anciennes données d'étalonnage de l'appareil dans la
gamme de mesure de l'étalonnage.
L'utilisateur peut compenser la mesure de
conductivité jusqu'à ± 40% du réglage par défaut. Si
la valeur mesurée diffère de plus de ±40%, nettoyer
ou remplacer la sonde si nécessaire.
Figure 9 – Immersion correcte de la
sonde de conductivité
Eutech propose une large sélection d'étalons de haute qualité. Voir page 58 pour plus
d'informations.

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 18
4.5 Etalonnage des TDS
4.5.1 Etalonnage directement en TDS
Le réglage par défaut d'usine pour le facteur de conversion est
de 0,5. Si la solution a un facteur TDS différent, l'utilisateur
peut améliorer la précision de l'étalonnage en réglant le facteur
TDS avant d'étalonner. Voir P7.4 en page 48 pour les
instructions.
1. Si nécessaire, appuyer sur la touche MODE pour
sélectionner le mode TDS.
2. Rincer soigneusement la sonde à l'eau déionisée ou avec
une solution de rinçage, puis rincer avec un petite
quantité de solution étalon.
3. Plonger la sonde dans le tampon d'étalonnage. Immerger
la pointe de la sonde au-delà de l'anneau supérieur en
acier. Remuer doucement la sonde pour homogénéiser
l'échantillon. Laisser la valeur mesurée se stabiliser.
4. Appuyer sur CAL/MEAS (étalonnage/mesure) pour
passer en mode d'étalonnage de TDS. L'indicateur CAL
apparaît dans le coin supérieur droit de l'affichage.
5. Utiliser la touche ▲ou ▼pour ajuster la valeur de
l'affichage supérieur pour la faire correspondre à la
valeur de l'étalon.
6. Appuyer sur la touche ENTER (entrée) pour confirmer
la valeur d'étalonnage. L'appareil revient en mode de
mesure MEAS. Voir figure 10.
7. Répéter les étapes 1 à 6 pour les autres gammes de
mesure.
REMARQUES :
Pour quitter le mode d'étalonnage de TDS sans confirmer
l'étalonnage, NE PAS appuyer sur la touche ENTER (entrée)
à l'étape 6. Appuyer à la place sur la touche CAL/MEAS
(étalonnage/mesure). Cela permet de conserver les anciennes
données d'étalonnage de l'appareil dans la gamme de mesure
de l'étalonnage. L'utilisateur peut compenser la mesure de
conductivité jusqu'à ± 20% du réglage par défaut. Si la valeur
mesurée diffère de plus de ±40%, nettoyer ou remplacer la
sonde si nécessaire.
Figure 10 – Etalonnage de TDS

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 19
4.6 Etalonnage avec étalon de conductivité et facteur TDS
La concentration en sels dissous dans la solution augmente la conductivité de cette solution. Cette
relation varie d'un sel à l'autre et est globalement linéaire sur une gamme donnée pour un sel donné.
Le facteur de conversion TDS est le nombre utilisé par l'appareil pour convertir la conductivité en
TDS.
Au lieu d'étalonner directement pour TDS (comme décrit ci-dessus), l'utilisateur peut étalonner le
PC 300 en :
1. étalonnant avec les étalons de conductivité (comme décrit ci-dessus),
2. saisissant le facteur de conversion TDS approprié dans l'appareil.
Pour déterminer la conductivité pour le facteur de conversion TDS de la solution :
•L'annexe 1 en page 59 donne certains facteurs de conversion couramment utilisés.
•L'annexe 2 en page 60 décrit comment calculer le facteur de conversion pour les autres
solutions.
Saisir le facteur de conversion TDS dans l'appareil comme décrit au paragraphe 7.5 dans P7.4
Réglage du facteur TDS en page 48.

MEUT 30 MULTIPARAMETRES ETANCHE PC300-r1.doc Eutech Instruments page 20
4.7 Etalonnage de la température
L'électrode de conductivité (EC-CONSEN91W) livrée avec
l'appareil possède un capteur de température intégré. Il est
également possible d'utiliser un détecteur de température séparé
proposé par Eutech Instruments (comme une sonde de
température, EC-PHWPTEMP-01W, ou une électrode combinée
pH/température "3 en 1", EC-FE73528-01W) pour la CAT.
La sonde de conductivité est étalonnée en usine. Etalonner la
température uniquement en cas de suspicion d'erreur de
température pouvant apparaître sur une période prolongée, ou en
cas de remplacement de la sonde.
L'étalonnage de la température est accessible pendant l'étalonnage
du pH, de la conductivité ou de TDS.
Etalonnage de la température
1. Vérifier que l'électrode de conductivité (ou la sonde de
température ou l'électrode "3 en 1") est fixée sur le
connecteur à 6 broches.
2. Mettre l'appareil sous tension.
3. Appuyer sur la touche CAL/MEAS (étalonnage / mesure)
pour passer en mode d'étalonnage (à partir soit du mode de
pH, soit du mode de conductivité). L'indicateur CAL
(étalonnage) apparaît au-dessus de l'affichage principal.
4. L'appareil étant en mode d'étalonnage du pH (ou de
conductivité ou de TDS), appuyer sur la touche MODE pour
passer en mode d'étalonnage de la température. L'affichage
principal indique la dernière valeur de température réglée et
l'affichage secondaire indique la valeur de température avec
une compensation de zéro.
5. Plonger la sonde CAT dans une solution de température
connue (par exemple un bain-marie). Laisser suffisamment
de temps à la sonde de température pour se stabiliser.
6. Appuyer sur les touches ▲et ▼pour régler la valeur de
température correcte (c'est à dire la température du bain-
marie). La mesure peut s'ajuster par incréments de 0,1°C.
7. Après avoir sélectionné la température correcte, appuyer sur
la touche ENTER (entrée). L'appareil revient
automatiquement en mode de mesure du pH. Voir figure 11.
Figure 11 – Etalonnage de la
température en mode pH
