BoomToneDJ LED PAR 7x10W 5in1 User manual

1
MODE D’EMPLOI – USER MANUAL

2
Français
1- Instructions de sécurité
WARNING
Conservez ce manuel pour une future consultation. Si vous revendez cet appareil,
veillez à transmettre également ce manuel d’utilisation au nouvel acquéreur.
Déballez entièrement l’appareil ainsi que tous ses accessoires. Vérifiez qu’il n’y a
aucun dommage et que l’appareil se trouve en parfait état.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son
entretien.
Température ambiante maximum pour un fonctionnement optimal de l’appareil :
40°C. Ne pas utiliser l’appareil si la température ambiante dépasse cette valeur.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas
essayer de le réparer soi-même. Contactez votre revendeur ou faites appel à un
réparateur spécialisé et agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser
cet appareil dans un milieu humide ou sous la pluie.
Ne pas regarder directement le faisceau lumineux.
Cet appareil doit être installé avec un crochet solide et de dimension adéquate au
poids supporté. L’appareil doit être vissé au crochet et serré convenablement afin
d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous
également que la structure (ou point d’accroche) peut supporter au moins 10X le
poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placé hors de
portée du public.
Avant d’utiliser votre matériel, nous vous recommandons de lire
l’ensemble des instructions de ce manuel.

3
2-Présentation
Projecteur à LED idéal en déco ou en éclairage d’ambiance. LEDs 5 en 1 rouges,
vertes, bleues, blanches et ambres, avec mélange de couleurs pour obtenir la teinte
que vous souhaitez.
Boutons :
1. MENU : Pour accéder aux fonctions. Permet également de revenir en arrière
dans la navigation.
2. UP : Navigation dans les menus vers le haut
3. DOWN : Navigation dans les menus vers le bas
4. ENTER Pour la validation et accès au menu
5. DMX input & output : Pour la connexion du câble DMX d’arrivée et de sortie
(type XLR 3 broches).
6. Connecteur d’alimentation IN
7. Connecteur d’alimentation OUT pour le repiquage d’un autre appareil.
3- Caractéristiques techniques
Alimentation ：AC100-240V 50/60Hz
Fusible：F3A/250V
Sources lumineuses ：7 x LED 10W RGBWA 5in1
Angle du faisceau lumineux : 45 degrés
Boitier en ABS
Canaux DMX：9 canaux
Programmes automatiques intégré avec défilement des couleurs
Consommation max : 100W
Mode Pulsation
Mode Fade
Mode Jump
Dimensions du carton：L 205 × l 205 × H150mm
Poids brut：2 kg
Ce projecteur intelligent respecte les normes européennes en
vigueur : EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU.

4
4-Modes de Fonctionnement :
Sélection du Mode de fonctionnement :
Menu
Menu
Description
Addr
A001~A512
Adresse DMX
Au
Au1-31
Choix couleur de 1 à 31
FF
FF1-99
Jump couleurs avec reglage de vitesse
de 1 à 99
CC
CC1-99
Fade couleurs avec réglage de vitesse
de 1 à 99
EE
EE1-99
Pulse couleurs avec réglage de vitesse
de 1 à 99
F
F1-255
Strob blanc réglage de vitesse de 1 à
255
Auto
/
Mode show automatique
Soud
Vol 1-9
Mode son avec réglage de la sensibilité

5
Mode DMX
Ce mode permet de contrôler votre appareil avec un contrôleur DMX. Il faut « adresser »
chaque appareil de 1 à 512.
Appuyez sur MENU jusqu’à visualiser « Addr » puis A001 , appuyez sur ENTER , puis avec
les touches DOWN et UP , sélectionnez l’adresse DMX désirée . Appuyez sur ENTER pour
valider cette valeur
Protocole DMX 9 canaux :
Canal
Valeur
Fonction
CH1
0-255
Intensité lumineuse générale
CH2
0-255
Intensité du Rouge
CH3
0-255
Intensité du Vert
CH4
0-255
Intensité du Bleu
CH5
0-255
Intensité du Blanc
CH6
0-255
Intensité de l’Ambre
CH7
0-255
Vitesse du Strob
CH8
0-255
Programmes auto
CH9
0-255
Vitesse de défilement des programmes

6

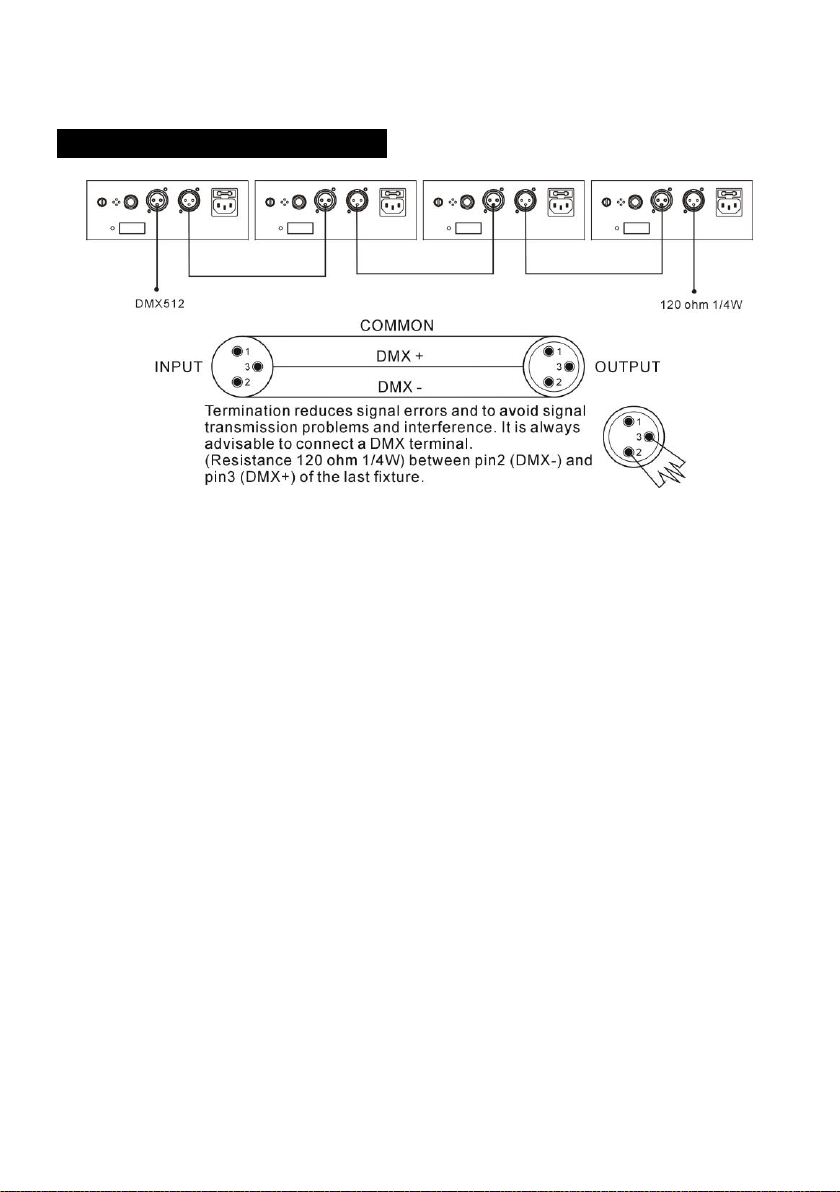

5. Mode DMX (Connexion DMX)
Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5 points, vous devez
vous procurer un adaptateur XLR 5 points/3 points.
Sur le dernier appareil de la chaine DMX, il est conseillé d’utiliser un « bouchon
DMX ». (Une résistance de 120 Ohms 1/4W entre le pin 2(DMX-) et le pin 3(DMX+)
placée dans un connecteur DMX mâle).
Connectez “ à la chaine” les appareils les uns après les autres : Sortie DMX vers
Entrée DMX de l’appareil suivant. Le câble DMX ne doit JAMAIS être un câble en “Y”.
La liaison DMX-512 transporte un signal à haute vitesse. Les câbles utilisés pour
cette liaison doivent être de bonne qualité et en bon état.
Chaque appareil doit avoir une adresse DMX bien précise pour qu’il puisse être
contrôlé par le contrôleur DMX. (voir tableau ci-dessus).

7
6- Dépannage
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute
tension, ce qui pourrait créer des interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
7- Entretien
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent
être nettoyées pour une luminosité optimum. Si l’appareil est installé dans un
environnement poussiéreux ou avec de la fumée cet entretien régulier est très
important. Il est possible qu’un nettoyage des optiques par l’intérieur soit également
nécessaire. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre avec très peu de liquide vitre. Toujours bien sécher les parties
nettoyées.

8
English
1- Safety Instructions
WARNING
Please keep this User Manual for future consultation. If you sell the fixture to
another user, be sure that they also receive this instruction booklet.
Unpack and check carefully there is no transportation damage before using the
fixture.
It’s important to ground the yellow/green conductor to earth in order to avoid
electric shock.
Disconnect main power before servicing and maintenance.
Maximum ambient temperature is Ta : 40°. Don’t operate it where the
temperature is higher than this.
In the event of serious operating problem, stop using the fixture immediately.
Never try to repair the fixture by yourself. Repairs carried out by unskilled
people can lead to damage or malfunction. Please contact the nearest
authorized technical assistance center. There are no user serviceable parts inside
the fixture.
Do not connect the device to any dimmer pack.
To prevent or reduce the risk of electrical shock or fire, do not expose the fixture
to rain or moisture.
Do not look directly at the LED light beam while the fixture is on.
Do not touch any wire during operation.
The unit should be mounted via its screw holes on the bracket. Always ensure
that the unit is firmly fixed to avoid vibration and slipping while operating.
Always ensure that the structure to which you are attaching the unit is secure
and is able to support a weight of 10 times of the unit’s weight. Also always use
a safety cable that can hold 12 times of the weight of the unit when installing
the fixture.
The equipment must be fixed by professionals. And it must be fixed at a place
where is out of the touch of people and has no one pass by or under it.
Please read the instructions carefully which includes important
information about the installation, operation and maintenance.

9
2- Unit Description
Buttons:
1: MENU: Select functions
2: UP: Increase parameter
3: DOWN: Decrease parameter
4: ENTER: Enter submenu
5: DMX In & Out
6: Output Power connector
7: Input Power connector
3- Technical Specifications
Power supply：AC100-240V 50/60Hz
Fuse：F3A/250V
Power Supply：IEC Input/output block
Light source：7 X 10 Watts 5 in one LEDS, RGBWA
Integrated auto programs and shows
Auto mode with pulse and fade effects
Great for decoration and ambiance light
Beam Angle: 45 degrees
ABS housing for light weight
DMX Channels：9 DMX channels
Packing Dimensions ：L 205 × l 205 × H150mm
Gross Weight：2 kg
This BoomToneDJ fixture is complying with European standards: EN 2014/30/EU,
EN 2011/65/EU, EN 2014/35/EU.

10
4- Menu
Menu
Menu
Description
Addr
A001~A512
DMX Address
Au
Au1-31
Macro Color 1 to 31
FF
FF1-99
Jump with speed from 1 to 99
CC
CC1-99
Fade with speed from 1 to 99
EE
EE1-99
Pulse with speed from 1 to 99
F
F1-255
White Strob with speed from 1 to 255
Auto
/
Auto Show
Soud
Vol 1-9
Sound mode with sensitivity
adjustment from 1 to 9
Control by universal DMX controller
Using universal DMX controller to control the units, you have to set DMX address from 1
to 512 channel so that the units can receive DMX signal.
Press the MENU, then find Addr, press ENTER, when the 1 is showing on the display.
Pressing ENTER. Use DOWN and UP button change the DMX512 address.
DMX Protocole :
Channel
Value
Function
CH1
0-255
Master dimmer
CH2
0-255
Red
CH3
0-255
Green
CH4
0-255
Blue
CH5
0-255
White
CH6
0-255
Amber
CH7
0-255
Strob
CH8
0-255
Auto Show
CH9
0-255
SpeedAuto Show

11
5. DMX 512 Connection
The DMX 512 is widely used in intelligent lightings and with a maximum of 512 channels.
1. If you using a controller with 5 pins DMX output, you need to use a 5 to 3 pin adapter-cable.
2. At last unit, the DMX cable has to be terminated with a terminator. Solder a 120 ohm 1/4W
resistor between pin 2(DMX-) and pin 3(DMX+) into a 3-pin XLR-plug and plug it in the
DMX-output of the last unit.
3. Connect the unit together in a ‘daisy chain’ by XLR plug from the output of the unit to the
input of the next unit. The cable cannot be branched or split to a ‘Y’ cable. DMX512 is a very
high-speed signal. Inadequate or damaged cables, solder joints or corroded connectors can
easily distort the signal and shut down the system.
4. Each lighting unit needs to have an address set to receive the data sent by the controller. The
address number is between 0-511 (usually 0 & 1 are equal to 1).

12
6. Troubleshooting
Following are a few common problems that may occur during operation. Here are some
suggestions for easy troubleshooting:
The fixture does not work, no light
oCheck the connection of power and main fuse.
oMeasure the mains voltage on the main connector.
Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link
properly.
oIf the DMX LED is on and no response to the channel, check the address
settings and DMX polarity.
oIf you have intermittent DMX signal problems, check the pins on
connectors or on PCB of the fixture or the previous one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables
that may cause damage or interference to DMX interface circuit.
Some fixtures don’t respond to the easy controller
oYou may have a break in the DMX cabling.
oCheck the LED for the response of the master/ slave mode signal.
No response to the sound
oMake sure the fixture does not receive DMX signal.
oCheck microphone to see if it is good by tapping the microphone.
6. Fixture Cleaning
The cleaning of internal must be carried out periodically to optimize light output.
Cleaning frequency depends on the environment in which the fixture operates: damp,
smoky or particularly dirty surrounding can cause greater accumulation of dirt on the
fixture’s optics.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every 20 days. Clean the internal optics at least every
30/60 days

13
Importé par / Imported by
BoomtoneDJ –MSC
7 avenue du 1er Mai
91120 Palaiseau / FRANCE
[email protected]
Tel : [phone]
