产品介绍
EC0-1816(B) SERIES - 1 -
1.产品介绍
1.1 简介
该主板采用Intel® H61芯片组，支持Intel® Socket LGA1155 封装的2nd
Generation Intel® Core™，Pentium™，Desktop Processor Family，3rd
Generation Intel® Core™，Pentium™，Desktop Processor Family and E3-1200
series Workstation Processors，提供2条240 Pin DDR3 DIMM内存插槽，支持
Un-buffered Non-ECC 内存，支持双通道功能，单条内存插槽可支持最大内存容
量8GB，总支持最大内存容量16GB，支持的内存频率是1066MHz/1333MHz
/1600MHZ；板载2个10/100/1000Mbps网络接口；支持MIC-IN、LINE-IN、LINE-OUT
功能；VGA+DVI-D输出，VGA支持最高分辨率为:2048x1536；DVI-D:1920x1200；
支持4个SATA接口、14个USB 2.0端口（含4个USB3.0端口）、10个串口；1个PS/2 键
盘/鼠标接口、1个并口、1个8路数字I/O接口等丰富的I/O接口；同时提供5个PCI、
1个PCIEX4、1个PCIEX16扩展槽位、1个SMBUS1接口接LCM模块用、1个TPM 2×10
2.54mm插针接口、1个GPE 1×2 2.0mm 插针接口、2个千兆网络、有充分的接口
和扩展选择空间。
主板型号: EC0-1816V2NAU(B)-10COM为全功能主板(10个串口，14个USB2.0<含4
个USB 3.0接口>)；
EC0-1816V2NA(B)-10COM (10个串口，10个USB 2.0接口)；
EC0-1816V2NA(B)-6COM(6个串口，10个USB 2.0接口)；
EC0-1816V2NA(B)-10COML(2个82574L千兆网络, 10个串口，10个USB
2.0接口)。
1.2 机械尺寸、重量与环境
外形尺寸：305mm（长）× 243.8mm（宽）× 36mm（高）
净重：0.7Kg；
工作环境：
温度：-10℃～60℃；

产品介绍
- 2 - EC0-1816(B) SERIES
湿度：5%～95%（非凝结状态）；
贮存环境：
温度：-20℃～80℃；
湿度：5%～95%（非凝结状态）；
1.3 典型功耗
典型功耗是基于以下配置闲置状态的数值。
CPU：Sandy Bridge/Core
i7-2600/3.40GHz/8M/4C&8T/5GT/s/SR00B/D2/Embedded/95W/LGA1155(106a7)；
内存：DDR3/2G/1333/Kingston/240P/KVR1333D3S8N9/单面8颗粒；
操作系统：Windows 7 Ultimate 32bit；
[email protected]；+5%/-3%；
[email protected]；+5%/-3%；
[email protected]；+5%/-3%；
1.4 微处理器
支持LGA1155封装Intel® Core™ Ivy Bridge/Sandy Bridge 单核、双核或四
核的Core、Pentium™、CPU，如Intel® Core™ i7-3770、Core™ i5-2500、Core™
i3-2120等CPU型号。
注意：不同的CPU支持不同频率和容量的内存规格(如Ivy Bridge\ Pentium™ \
Xeon E3-12XX系列及V2系列 CPU最高支持1600MHZ，Sandy Bridge CPU最高支持
1333MHZ)。
1.5 芯片组
Intel® H61

产品介绍
EC0-1816(B) SERIES - 3 -
1.6 系统内存
提供 2 条 240Pin DDR3 内存插槽，支持 Un-buffered Non-ECC，支持双通道
功能。单条内存插槽可支持最大内存容量 8GB，总支持最大内存容量 16GB。
1.7 显示功能
支持VGA+DVI-D双显的复制、扩展桌面功能；DVI-D支持热插拔功能；
VGA支持分辨率及刷新率最高为:2048x1536@75HZ，32bit色深，DVI-D支持
1920x1200@60HZ。
1.8 网络功能
提供2个同型号的Intel 10/100/1000Mbps网络接口，LAN1可支持网络唤醒功
能；支持Linux、WINXP、 WIN7、WIN8、WIN8.1下的双网口冗余功能。其中
EC0-1816V2NA(B)-10COML可支持Windows server 2003/2008/2012下的网络冗余
功能。
1.9 音频功能
采用HDA标准，支持MIC-IN/LINE-IN/LINE-OUT。
1.10 电源特性
默认采用ATX电源，支持ATX模式和AT模式跳帽可选；ATX下支持S0、S1、S4、
S5状态。
1.11 扩展总线
提供1个PCI Express x16插槽，兼容PCI Express 1.1和2.0标准；
提供1个PCI Express x4插槽(实际提供X1信号)，兼容PCI Express 1.1和
2.0标准；
提供5个32位PCI插槽，兼容PCI Rev2.3标准。

产品介绍
- 4 - EC0-1816(B) SERIES
1.12 Watchdog功能
支持 255 级，可编程按分或秒；
支持看门狗超时中断或复位系统。
1.13 操作系统
支持操作系统：支持 WINXP、WINXPE、WIN7、WIN8、WIN 8.1、LINUX 系统。
注：EC0-1816V2NA(B)-10COML 可支持 Windows server 2003/2008/2012 系
统。
1.14 I/O接口
提供 1 个并口，支持 SPP/EEP/ECP 工作模式，支持 BIOS 修改工作模式；
提供 10 个串口，其中 COM1、COM2 支持 RS-232/RS-422/RS-485 模式选择，
且支持 RS485 的自动流控制功能；COM3-COM10 支持 RS-232 功能；
提供 4 个 SATA2.0 接口，AHCI 模式下支持热插拔功能；
提供 14 个 USB2.0 接口，其中 4 个支持 USB3.0 功能；
提供 1 个 PS/2 键盘/鼠标接口；
提供 1 个 8 路数字 I/O 接口；
提供1个TPM接口，支持 TPM、TCM；
提供 1 个 GPE1(General Purpose Event) 接口，方便用户应用程序的触发
应用。
提示：如何识别报警声
1、长鸣声为系统内存出错。
2、短“嘀”一声为开机声。

安装说明
EC0-1816(B) SERIES - 5 -
2.安装说明
2.1 产品外形尺寸图
305
95.5
141.2
244
165.1
237.5
33
298.7
142.7
300.1
16.7
10.2 7.7 15.2
10 25 38.8 30.2 22 18
8.1
11 11
7.9
19.1
6.6
20.3
单位：mm
警告！
请务必选择合适的螺钉和使用正确的安装方法（包括板卡定位、CPU、散热
器等安装），否则可能损坏板。此板推荐 H1～H10 使用 M3×6 GB9074.4-88 螺
钉。

安装说明
- 6 - EC0-1816(B) SERIES
2.2 接口位置示意图

安装说明
EC0-1816(B) SERIES - 7 -
2.3 架构图
LCM CONN
Channel B DDR3
LPC
DIMM1
1066/1333(SNB)
1333/1600(IVB)
Channel A DDR3
SIO
PCIE TO
PCI Bridge
PCI SLOT1
DMIX4
PCI SLOT2
PCI SLOT3
PCI Arbitrate
FDI
SATA1-4
PCIE
PCIE
PCIE TO USB3.0
USB3.0*4 HEADER
VGA
VGA/DVI-D
Combine conn
H61
BGA942
TDP:6.1W
27 x 27mm
9.5 x 10.6 DieSize
Thickness 2.21mm
SPI Flash*1
CougarPoint
Sandy Bridge
IVY Bridge
HDA AUDIO
LGA 1155
i7-2600/3.4G/95W
i7-3770/3.4G/77W
37.5 x 37.5mm
PCIeX4 SLOT
PCIE X1
LAN2 RJ45+ 双层 USB3,4
Intel Gigabit LAN
GPIO 8bit I2C
KB/MS CLK-DAT
PS2 KM1
MINIDIN
PCI SLOT4
PCI SLOT5
DIMM2
1066/1333(SNB)
1333/1600(IVB)
J5(USB4-5),J6(USB8-9),
J7(USB10-11) Wafer
LPT PORT Header
MIC_IN/LINE_IN/LINE_OUT
PEG X16
PEG X16 SLOT
LAN1 RJ45+ 双层 USB1,2
DVI-D
COM3,4,5,6 Wafer
COM7,8,9,10 WaferF81216-2
Intel Gigabit LAN
Hardware Monitor
F81216-1
RS232
RS232
TPM/TCM CONN
RS232/422/485 SE L
COM1/COM2
Dubble DB9

安装说明
- 8 - EC0-1816(B) SERIES
提示：如何识别跳线、接口第一脚
1、观察插头、插座旁边的文字标记，通常用“1”或加粗的线条或三角符号表示。
2、看看背面的焊盘，通常方型焊盘为第一脚。
2.4 跳线设置
1. JCC1：CMOS内容清除/保持设置（脚距：2.0mm）
CMOS由板上钮扣电池供电。清CMOS会导致永久性消除以前系统配置并将其设
为原始（工厂设置）系统设置。其步骤:(1)关闭计算机，断开电源；(2)瞬间短
接JCC1插针；(3)开计算机；(4)启动时按屏幕提示按键进入BIOS设置，重新加载
最优缺省值；(5)保存并退出设置。设置方式如下：
设置 功能
1-2 开路 正常工作状态（Default）
JCC1 1-2 短路 清除 CMOS 内容，所有 BIOS 设置恢复成出厂值
2. 串口配置
可通过设置JP2～JP4(对应COM1设置)、 JP6～JP8(对应COM2设置)（脚距：
2.0mm）并配合BIOS设置对COM1/COM2的串口模式进行配置。在COM1、COM2工作在
RS-232和RS-422模式时，JP2和JP6的Pin7和Pin8需要断开短路帽。
信号名称
串口 管脚 RS-232
（Default） RS-422 RS-485
JP2 1-2 3-4 5-6/7-8
JP3 1-3/2-4 3-5/4-6 3-5/4-6
COM1
JP4 1-3/2-4 3-5/4-6 3-5/4-6
JP6 1-2 3-4 5-6/7-8
JP7 1-3/2-4 3-5/4-6 3-5/4-6
JP2/JP6
JP3/JP4/JP7/JP8 COM2
JP8 1-3/2-4 3-5/4-6 3-5/4-6

安装说明
EC0-1816(B) SERIES - 9 -
3. JP5(对应COM1设置)/JP9(对应COM2设置)：COM1/COM2 RS-422/RS-485模式
长距离传输设置
设置 功能
[1-2][3-4]短路 RS-485 模式
JP5/JP9
（脚距：2.0mm） 3-4 短路 RS-422 模式
注：对于COM1/COM2长距离传输时，使用此设置，如不是长距离传输可不进行此
设置。
4. JP10：跳帽选择配置OUTPUT[3:0]的默认电平
设置 功能
1-2 短路 5V(Default)
JP10
（脚距：2.0mm） 2-3 短路 0V
5. AT/ATX模式选择
通过组合设置JP1选择主板AT工作模式或ATX工作模式：
设置 功能
1-2 短路 AT 模式
JP1
（脚距：2.0mm） 2-3 短路 ATX 模式（Default）
2.5 ATX电源开关及指示灯接口
管脚 信号名称 管脚 信号名称
1 PWRBTN# 2 GND
3 GND 4 RESET#
5 HDD_LED- 6 HDD_LED+
FP1
（脚距：2.0mm） 7 GND 8 PWR_LED+

安装说明
- 10 - EC0-1816(B) SERIES
2.6 扬声器输出接口
管脚 信号名称
1 BUZ-
2 NC
3 GND
FP2
（脚距：2.0mm） 4 BUZ+
2.7 串口
本板提供10个串口，管脚定义如下：
信号名称
管脚 RS-232
COM1～COM10
RS-485
COM1/COM2
RS-422
COM1/COM2
1 DCD# DATA- TXD-
2 RXD DATA+ TXD+
3 TXD NC RXD+
4 DTR# NC RXD-
5 GND GND GND
6 DSR# NC NC
7 RTS# NC NC
8 CTS# NC NC
9 RI# NC NC
J8（COM1/COM2）
COM3～COM10
(脚距：2.0mm)
10 NC NC NC
注：1、在 RS-485 模式下，数据收发方向为自动控制。
2、RS-232 模式请在 BIOS Setup 相应菜单中选择“RS-232”选项，RS-485
和 RS-422 模式时请选择“RS-485”选项。具体细节请参阅“BIOS 功能
介绍”部分内容。

安装说明
EC0-1816(B) SERIES - 11 -
2.8 SATA接口
管脚 信号名称
1 GND
2 SATA_TX+
3 SATA_TX-
4 GND
5 SATA_RX-
6 SATA_RX+
SATA1～SATA4
7 GND
2.9 KB/MS接口
管脚 信号名称 管脚 信号名称
1 KB_DATA 7 MS_DATA
2 NC 8 NC
3 GND 9 GND
4 +5V 10 +5V
5 KB_CLK 11 MS_CLK
KM1 6 NC 12 NC
2.10 显示接口
1、本主板提供1个标准DB15 VGA接口，管脚定义如下：
管脚 信号名称 管脚 信号名称
1 Red 2 Green
3 Blue 4 NC
5 GND 6 GND
7 GND 8 GND
9 NC 10 GND
11 NC 12 DDCDATA
13 HSYNC 14 VSYNC
J1A（VGA1）
15 DDCCLK - -
注：上层为 VGA，下层为 DVI-D。

安装说明
- 12 - EC0-1816(B) SERIES

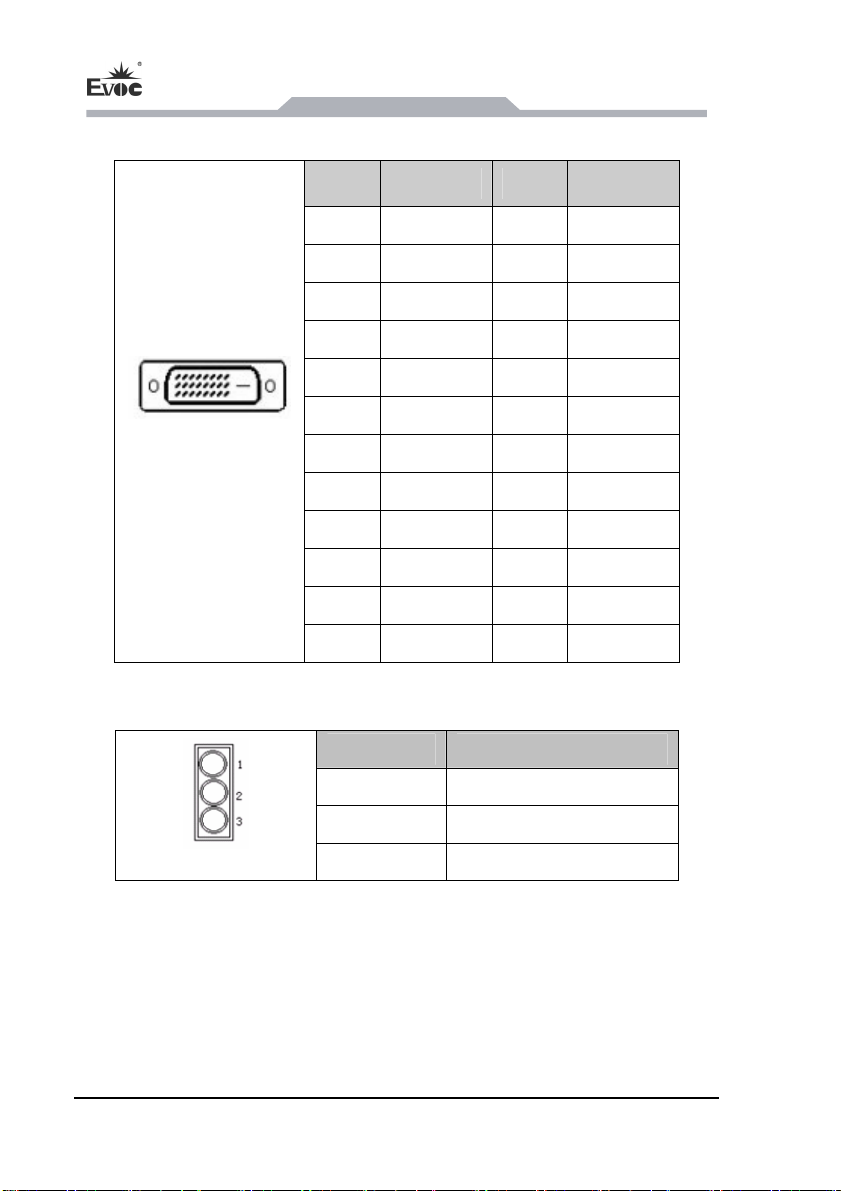

2、DVI-D 接口
管脚 信号名称 管脚 信号名称
1 DATA2- 13 NC
2 DATA2+ 14 +5V
3 GND_DVI 15 GND
4 NC 16 HOTPLUG
5 NC 17 DATA0-
6 DDCCLK 18 DATA0+
7 DDCDATA 19 GND_DVI
8 NC 20 NC
9 DATA1- 21 NC
10 DATA1+ 22 GND_DVI
11 GND_DVI 23 CLK+
J1B（DVI1）
12 NC 24 CLK-
2.11 音频接口
管脚 信号名称
1 LINE-IN
2 LINE-OUT
AUDIO1 3 MIC-IN
2.12 USB接口
主板后面板提供2个双层USB 2.0和RJ45复合接口，3个USB2.0 Wafer接口，4
个USB3.0 Wafer接口。

安装说明
EC0-1816(B) SERIES - 13 -
1、双层USB2.0接口
管脚 信号名称
1 +5V_USB
2 USB_DATA-
3 USB_DATA+
J13（USB1/USB2） 4 GND
2、双层USB2.0接口
管脚 信号名称
1 +5V_USB
2 USB_DATA-
3 USB_DATA+
J12（USB3/USB4） 4 GND
3、USB2.0 Wafer 接口
管脚 信号名称 管脚 信号名称
1 +5V_USB 2 +5V_USB
3 USB1_DATA- 4 USB2_DATA-
5 USB1_DATA+ 6 USB2_DATA+
J5～J7
（脚距：2.0mm） 7 GND 8 GND
4、USB3.0 Wafer 接口
管脚 信号名称 管脚 信号名称
1 +5V_USB 2 USB_SSRX+
3 GND 4 USB_SSRX-
5 USB_DATA- 6 GND
7 USB_DATA+ 8 USB_SSTX+
USB11/USB12/
USB13/USB14
（脚距：2.0mm） 9 GND 10 USB_SSTX-

安装说明
- 14 - EC0-1816(B) SERIES
2.13 GPIO接口
管脚 信号名称 管脚 信号名称
1 INPUT0 2 OUTPUT0
3 INPUT1 4 OUTPUT1
5 INPUT2 6 OUTPUT2
7 INPUT3 8 OUTPUT3
GPIO1
(脚距：2.0mm） 9 GND 10 NC
注：出厂 GPIO Default 值为 TTL 输入/输出，输入输出信号的电压范围为 0～5V。
通过 JP10 可配置 OUTPUT[3:0]的默认电平，INPUT[3:0]的默认电平为高 5V。
2.14 SMBUS1 接口
管脚 信号名称
1 GPO
2 SMB_DATA
3 SMB_CLK
4 GND
SMBUS1
(脚距：2.0mm Wafer) 5 +5V
2.15 GPE1 接口
管脚 信号名称
1 SCI-
GPE1(脚距：2.0mm) 2 GND
