Date Published: 01 / 03 / 2016Written in UK English

®
ORIGINÁL MANUÁLU
Před použitím tohoto zařízení si prosíme, přečtěte instrukce.
EN2800 / GEN2800PUK / GEN2800BEU GENERÁTOR
®
www.evolutionpowertools.com
* Obecné obrázky, které zobrazují funkčnost Evo-systému.
Motor a výkon se může lišit dle místa trhu.
®
MOTOR S RŮZNÝM VÝKONEM
Registrovaný design. Patent čekající na projednání 1101605.2
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ

®
®

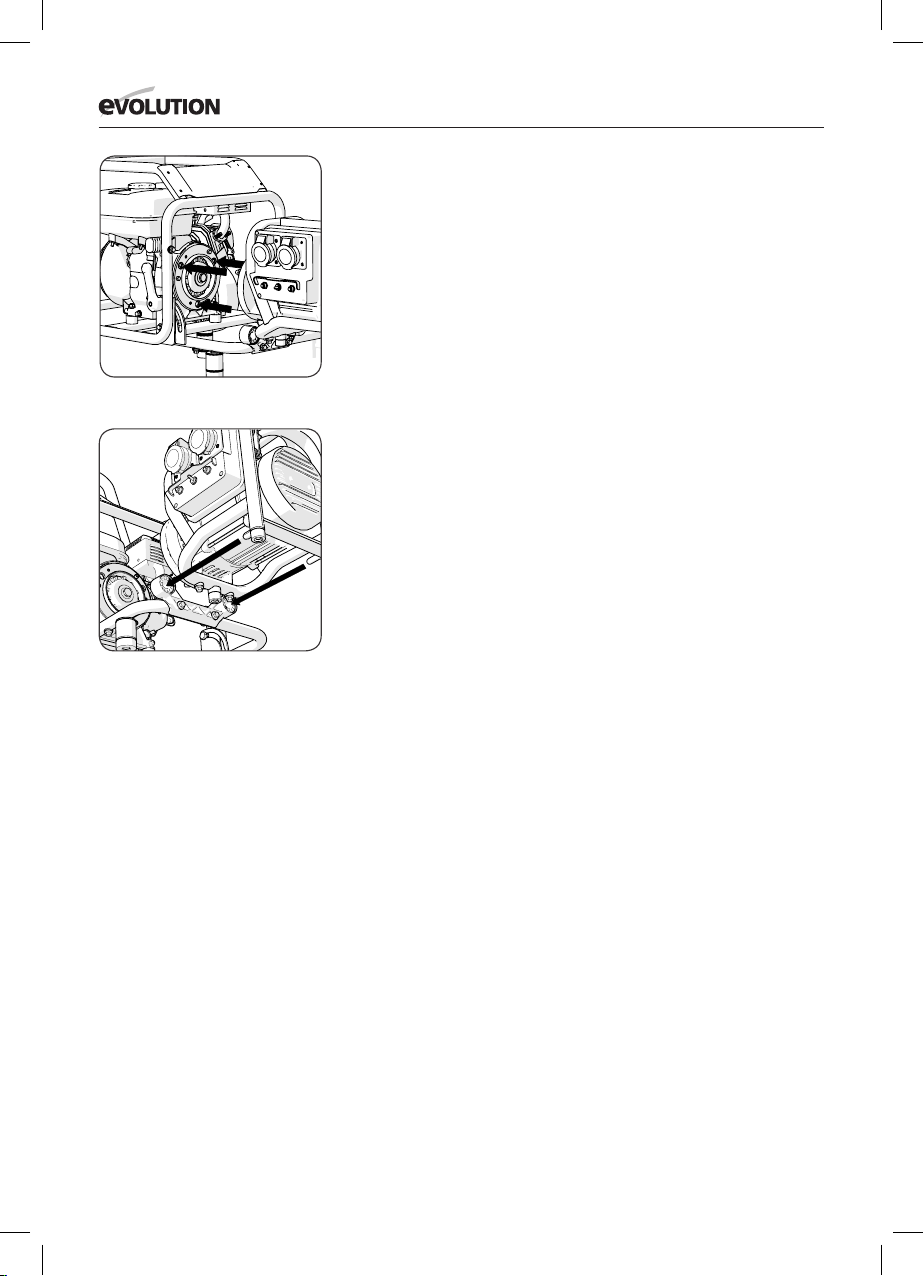

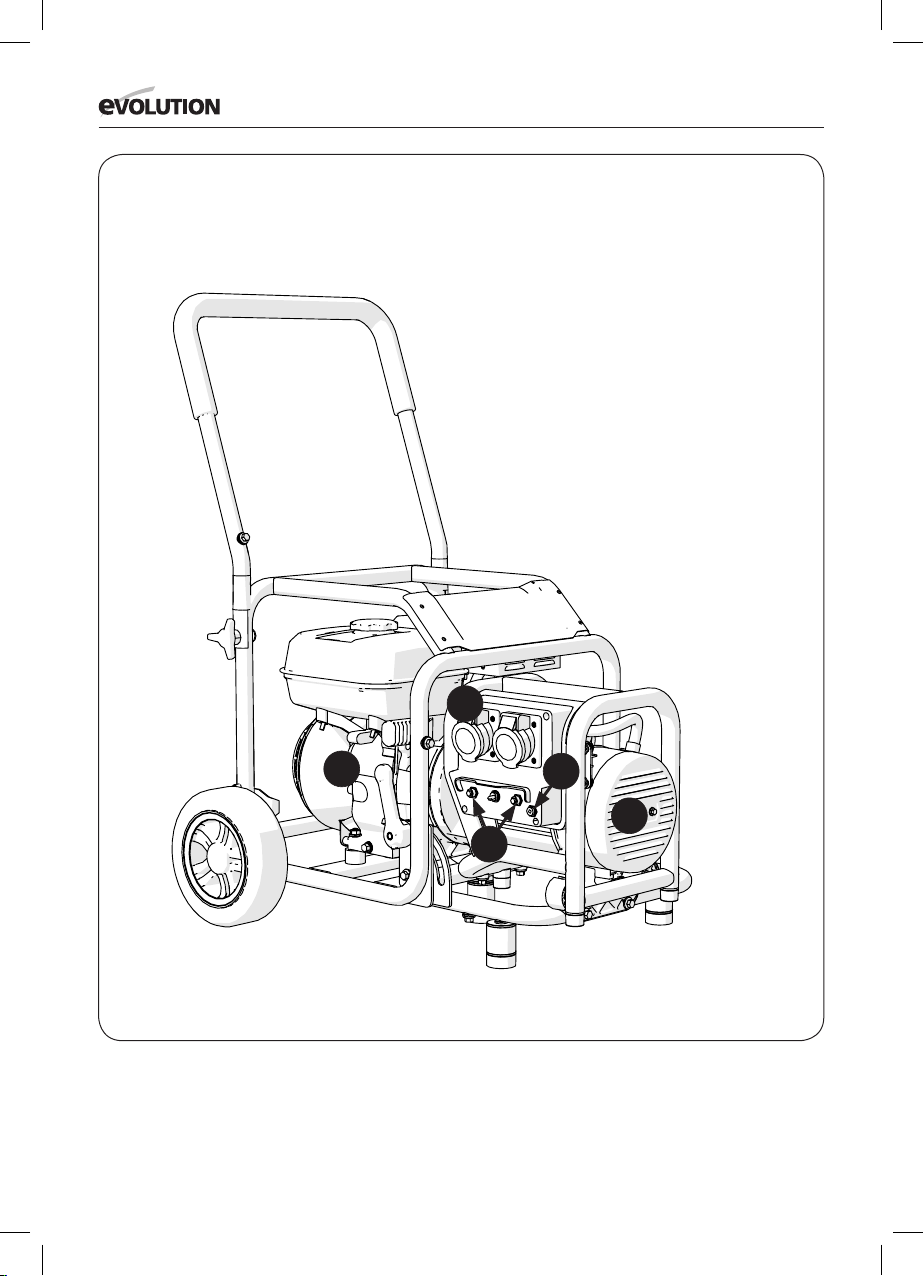

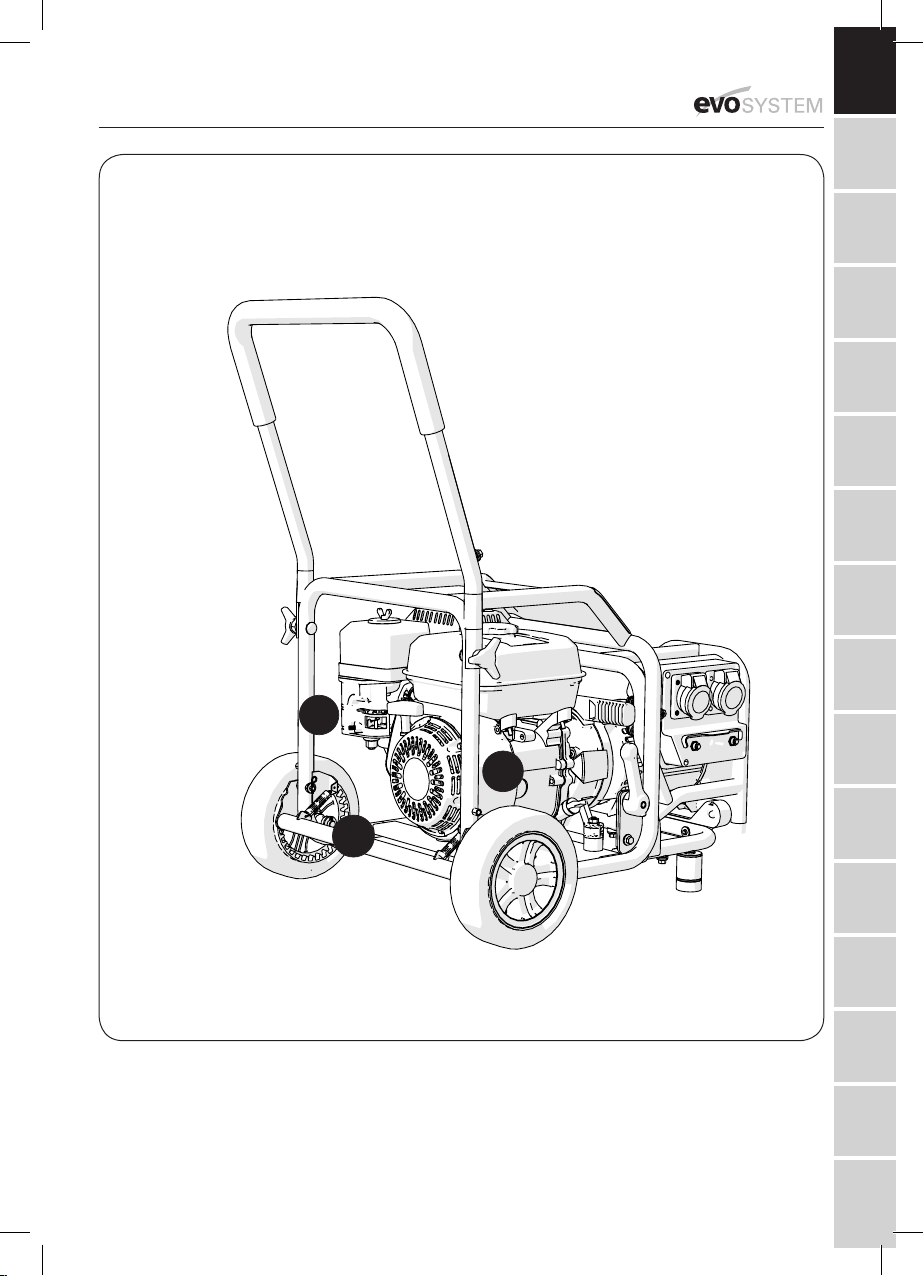

KROK 1...
SESTAVA 3 LOKALIZAČNÍCH
KOLÍKŮ, JAK INDIKUJÍ ŠIPKY
KROK 3...
POUŽIJTE JEMNÝ HORIZONTÁLNÍ TLAK
S OTEVŘENOU PLOCHOU DLANĚ,
JAK INDIKUJÍ ŠIPKY A UZAMKNĚTE
NE...
NEPOUŽÍVEJTE DIAGONÁLNÍ, DOLŮ
SMĚŘUJÍCÍ TLAK, JAK INDIKUJÍ ŠIPKY.
VELICE POŠKODÍTE EVO-SYSTEM!
KROK 2...
SESTAVA 2 STABILIZAČNÍCH KOLÍKŮ,
JAK INDIKUJÍ ŠIPKY
PŘIPOJTE VÝSTUP
RYCHLÁ REFERENČNÍ PŘÍRUČKA

Stáhněte se aplikaci FREE QR
READER a naskenujte QR-kód (níže).
Stále se dívejte na HD-video Evo-System ve vašem smartphonu.
Ujistěte se, že máte zapnuté nastavení HD.
Pokud nemáte smartphone, můžete se dívat na všechna Evolution-videa online.
QR CODE
UVIDÍTE A UVĚŘÍTE!
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ
NE...
NEPOUŽÍVEJTE DIAGONÁLNÍ, DOLŮ
SMĚŘUJÍCÍ TLAK, JAK INDIKUJÍ ŠIPKY.
VELICE POŠKODÍTE EVO-SYSTEM!
PŘIPOJTE VÝSTUP
RYCHLÁ REFERENČNÍ PŘÍRUČKA

6www.evolutionpowertools.com
®
OBSAH
EC-prohlášení o shodě 06
Důležité informace 07
Evolution Limited Záruka 07
Obecná bezpečnostní pravidla 07
Motorově poháněný generátor 09
Další specická bezpečnostní pravidla 09
Symboly & štítky 10
Specikace 10
Použití generátoru 11
Přehled stroje 12
Montáž 14
Provoz 15
Údržba 17
Ochrana životního prostředí 17
EC-PROHLÁŠENÍ O SHODĚ
My, výrobce a dodavatel
Evolution Power Tools Ltd.
Venture One
Shefeld
S20 3FR
Prohlašujeme, že výrobek,
Evolution UK Pro Generátor (GEN2800)
Evolution UK DIY Generátor (GEN2800PUK)
Evolution EU Generátor (GEN2800BEU)
Čísla součásti:
GEN2800 / GEN2800PUK / GEN2800BEU
je v souladu se základními požadavky
následujících evropských direktiv:
2004/108/EC (valid until Apr 19th 2016) –
EMC direktiva.
2014/30/EU (effective from Apr 20th 2016) –
EMC direktiva.
98/37/EC - Strojní direktiva.
2000/14/EC – Direktiva o hluku.
Následující standardy byly použity:
EN55014-1:2000/+A1:2001/+A2:2002
EN 55014-2:1997/+A1:2001
EN 61000-3-2:2000/+A2:2005
EN 61000-3-3:1995/+A1:2001
EN 61000-3-11:2000
EN1012-1:1996
EN 60204-1:1997
Autorizováno
Tisk: Matthew Gavins
Generální ředitel skupiny
Ze dne: 01.3.16
Všechny dokumenty ve složce jsou dostupné
k náhledu na adrese uvedené výše.
POZNÁMKA:
Diagram součástí je možné si stáhnout na
www.evolutionpowertools.com/uk/evosystem/

7www.evolutionpowertools.com
®
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ
DŮLEŽITÉ
Přečtěte si prosím pozorně a důkladně tyto
bezpečnostní a provozní pokyny. Pro vaši vlastní
bezpečnost, pokud si nejste jisti, o jakýkoli aspekt
používání tohoto zařízení najdete na příslušných
technických linku, počet, který lze nalézt na
webových stránkách Nástroje Evolution Power.
Působíme několik linek pomoci celé naší celosvětové
organizace, ale Technická pomoc je také k dispozici u
vašeho dodavatele.
WEB
www.evolutionpowertools.com
EMAIL
[email protected]
EVOLUTION GENERÁTOR
Gratulujeme Vám ke koupi generátoru Evo-System
společnosti Evolution Power Tools. Prosíme,
dokončete online registraci Vašeho výrobku, abyste
potvrdili platnost Vaší záruční doby a zajistili si v
případě potřeby rychlý servis. Velmi Vám děkujeme,
že jste zvolili výrobek od Evolution Power Tools.
EVOLUTION LIMITED ZÁRUKA
Evolution Power Tools si vyhrazuje právo
provádět zlepšení a změny v designu produktu
bez předchozího upozornění. Podívejte se prosím
na záruční registrační letáku a / nebo balení
Podrobnosti o podmínkách záruky.
Evolution Power Tools budou v záruční době, a od
původního data zakoupení opraví nebo vymění
jakékoli zboží vyskytne závada na materiálu
nebo provedení. Tato záruka je neplatná, pokud
nástroje, které se vracejí byl použit nad rámec
doporučení uvedených v návodu k použití, nebo v
případě, že stroj byl poškozen v důsledku nehody,
nedbalosti nebo nesprávného servisu.
Tato záruka se nevztahuje na stroji a / nebo složek,
které byly změněny, změněných, nebo upravené
jakýmkoliv způsobem, nebo byl vystaven k použití
mimo doporučené kapacit a specikací. Elektrické
komponenty jsou předmětem záruky příslušných
výrobců. Všechny vrácené zboží poškozené, musí
být vrácen předplacené nákladní do Evolution
Power Tools. Evolution Power Tools si vyhrazuje
právo, případně opravit nebo nahradit ho za stejný
nebo ekvivalentní položku.
Neexistuje žádná záruka - písemné nebo ústní -
pro spotřební příslušenství, jako jsou (Následující
seznam není vyčerpávající) nože, frézy, vrtáky,
dláta nebo pádla apod V žádném případě nebude
Evolution Elektrické nářadí odpovědnost za ztrátu
nebo škody vzniklé přímo nebo nepřímo z využití
našeho zboží nebo z jakékoli jiné příčiny. Evolution
Elektrické nářadí nenese odpovědnost za případné
vzniklé náklady na takové zboží nebo následné
škody. Žádný úředník, zaměstnanec nebo zástupce
Evolution Power Tools je oprávněn učinit ústní
prohlášení o způsobilosti nebo vzdát se některý z
výše uvedených podmínek prodeje a nikdo budou
závazná pro Evolution Power Tools.
Otázky týkající se této limitované záruky by
měly být směrovány na sídle společnosti, nebo
zavolejte na příslušné linku podpory.
OBECNÁ BEZPEČNOSTNÍ PRAVIDLA
VAROVÁNÍ: Přečtěte si všechny instrukce.
Pokud nebudete následovat všechny instrukce
uvedené níže, může dojít k elektrickému šoku,
požáru a/či vážnému zranění.
UCHOVEJTE TYTO INSTRUKCE
1. Bezpečnost pracovního prostředí
a. Pracovní prostředí musí být čisté a dobře
osvětlené. Špinavé a temné prostředí může
způsobit nehody.
b. Neprovozujte elektrické zařízení v explozivní
atmosféře, v přítomnosti hořlavých látek, plynů
či prachu. Elektrické zařízení vytváří elektrické
výboje, které mohou zapálit prach či kouř.
c. Děti a ostatní osoby musí být při
provozování elektrického zařízení stranou.
Rozptýlení může způsobit, že ztratíte kontrolu.
2. Elektrická bezpečnost
a. Elektrické zařízení a jeho zástrčka musí
odpovídat zásuvce. Nikdy zástrčku neupravujte.
Nepoužívejte adaptérové zástrčky s uzemněným
elektrickým zařízením. Neupravené zástrčky a
vhodné zásuvky redukují riziko elektrického šoku.
b. Zamezte kontakt s uzemněnými plochami, jako
jsou potrubí, radiátory a ledničky. Pokud je vaše tělo
uzemněné, je zde zvýšené riziko elektrického šoku.
c. Nevystavujte elektrické zařízení dešti či vlhkým
podmínkám. Voda, která se dostane do elektrického
zařízení, zvyšuje riziko elektrického šoku.
d. Nepoškozujte kabel. Nikdy nepoužívejte kabel
pro nošení, tahání či odpojování elektrického

8www.evolutionpowertools.com
®
zařízení. Držte kabel pryč od horka, oleje, ostrých
hran či pohyblivých dílů. Poškozené či zamotané
kabely zvyšují riziko elektrického šoku.
e. WKdyž provozujete elektrické zařízení venku,
použijte prodlužovací kabel vhodný pro venkovní
použití. Použití kabelu, který je vhodný pro venkovní
použitá, snižuje riziko elektrického šoku.
f. Pokud nejde zamezit použití elektrického
zařízení ve vlhkém prostředí, použijte
proudový chránič (RDC) pro ochranu napájení.
Použití RDC snižuje riziko elektrického šoku.
3. Vlastní bezpečnost
a. Buďte ostražití, sledujte, co děláte, a
používejte při provozování elektrického zařízení
svůj rozum. Nepoužívejte elektrické zařízení,
když jste unavení, či pod vlivem drog, alkoholu či
léků. Každý okamžik nepozornosti při provozování
elektrického zařízení může způsobit vážné zranění.
b. Používejte bezpečností vybavení. Vždy
používejte ochranu očí. Bezpečností vybavení
jako prachová maska, protiskluzová ochranná obuv,
tvrdá helma či ochrana sluchu, které se používají
pro dané podmínky, redukují zranění.
c. Zamezte náhodnému spuštění. Ujistěte se, že
je spínač ve vypnuté pozici, než zařízení zapojíte.
Pokud nosíte elektrické zařízení a máte prsty na
spínači či zástrčce elektrického zařízení, které mají
spínač, může dojít ke zranění.
d. Odstraňte před spuštěním elektrického
zařízení jakýkoli klíč či nářadí.
Nářadí či klíč, který ponecháte na pohyblivých dílech
elektrického zařízení, mohou způsobit zranění.
e. Nepřesahujte. Vždy dodržujte správný krok a
rovnováhu. To umožní lepší kontrolu elektrického
zařízení v nečekaných situacích.
f. Správně se oblékejte. Nenoste volný oděv či
šperky. Udržujte Vaše vlasy, oděv a rukavice mimo
pohyblivé součásti. Volný oděv, šperky a dlouhé
vlasy mohou být zachyceny do pohyblivých částí.
g. Pokud je zařízení vybaveno zapojením
extrakce prachu a na shromažďování vybavení,
ujistěte se, že jsou spojeny a používány
správně. Použití těchto zařízení může snížit riziko
vyplývající z prachu.
4. Použití elektrických zařízení a péče
a. Nevyvíjejte násilí na elektrické zařízení.
Používejte správné elektrické zařízení pro Vaši
aplikaci. Správné elektrické zařízení zlepší práci a
je bezpečnější, pokud ho používáte na úrovni, pro
niž bylo vyvinuto.
b. Nepoužívejte elektrické zařízení, pokud jej
spínač nezapne a nevypne. Každé elektrické
zařízení, které nelze kontrolovat spínačem, je
nebezpečné a je nutno ho opravit.
c. Odpojte zástrčku od zdroje proudu, než
provedete jakékoli změny, změníte doplňky,
či když budete elektrické zařízení skladovat.
Takové bezpečnostní opatření redukuje riziko
náhodného startu elektrického zařízení.
d. Skladujte elektrické zařízení mimo dosah dětí
a nedovolte osobám, které nejsou obeznámeni
s elektrickým zařízením či těmito instrukcemi,
aby elektrické zařízení provozovali. Elektrické
zařízení je v rukou nezkušených osob nebezpečné.
e. Údržba elektrického zařízení. Kontrolujte,
zda se nevyskytují žádné vychýlení či zaseknutí
pohyblivých částí či jiné okolnosti, které by mohly
ovlivnit provoz elektrického zařízení. Pokud je
elektrické zařízení poškozené, je nutno jej před
použitím opravit. Mnoho nehod vznikne z důvodu
nedostatečné údržby elektrického zařízení.
f. Udržujte řezací nářadí ostré a čisté. Dobře
udržované řezací zařízení s ostrými hranami se
tolik nezachycuje a snadněji se kontroluje.
g. Používejte elektrické zařízení, doplňky
a součásti v souladu s těmito instrukcemi
a způsobem, který je určen pro daný typ
elektrického zařízení a to s ohledem na pracovní
podmínky a práci, kterou provádíte. Použití
elektrického zařízení pro jiné účely, než k nimž je
určeno, může způsobit nebezpečné situace.
5. Servis
Nechte provést servis na vašem elektrickém
zařízení kvalikovanou osobou a používejte
originální náhradní díly. Tak zajistíte
bezpečnost elektrického zařízení.
BEZPEČNOSTNÍ INSTRUKCE POR
MOTOROVĚ POHÁNĚNÉ GENERÁTORY
a. Benzínové či dieselové motory se nikdy
nesmí používat v neventilovaných, uzavřených
prostorech. Výpary, které motory produkují,
jsou vysoce toxické a mohou způsobit “Otrávení
oxidem monoxidovým”, což způsobuje mátožnost
a následnou smrt. Benzínový motor smí běžet
v uzavřené místnosti pouze v případě, že je
místnost dobře odvzdušněna a že výpary jsou
odváděny ven pomoci odsávání výfukových plynů/
odváděcího systému.
b. Motor/generátor musí být umístěn na
stabilním podkladu. Kola musí být uzamčena,
aby se motor během provozu nemohl pohybovat.
c. Motor by neměl běžet vyšší rychlostí než
je maximální rychlost na typovém štítku.

9www.evolutionpowertools.com
®
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ
Pokud provozujete motor nadměrnou rychlostí,
zvyšuje se pravděpodobnost poškození součástí
a stálých nehod.
d. Nezasahujte do součástí, které regulují
rychlost motoru. Můžete změnit továrně
nastavené parametry.
e. Používejte pouze paliva, která jsou
uvedené v instrukčním manuálu motoru.
Použití paliva s nižší úrovní oktanu než je
specikováno, může způsobit vyšší opotřebování
motoru a neustálé závady na motoru.
f. Prostor kolem motoru musí být jasný, čistý a
uklizený. Nikdy neponechávejte v blízkosti motoru
hořlavý materiál (dřevo, plasty, kartóny, plátno atd.).
g. Nepoužívejte motor v blízkosti či uvnitř
potenciálně explozivní atmosféry. Atmosféra,
která je nabita prachem, které lze nalézt v
průmyslových budovách (mlýnech na mouku a
dřevo), mohou být výbušné.
h. Pravidelně kontrolujte palivový systém na
praskliny. Hadice a svazky je nutno kontrolovat
na zhoršení kvality či tření. Zkontrolujte, zda není
poškozena palivová nádrž či zda nejsou nějaké
poškozené součásti či opotřebený palivový čep.
Všechny závady musí být opraveny, než budete
motor znovu používat.
i. Vždy zastavte motor a nechte ho
vychladnout, než natankujete. Snažte se
vyhnout rozlití paliva (často kvůli “přeplnění”
nádrže) a ukliďte ihned rozlité palivo. Použití písku
je efektivní způsob, jak neutralizovat rozlití paliva.
j. Nedovolte, aby v motoru došel benzín, pokud
je napojen generátor, který se nabíjí. Vzedmutí
motoru při použití posledního zbytku paliva, by
mohlo poškodit napojené elektrické vybavení.
k. Když přepravujete motor ve voze,
ujistěte se, že je palivový čep uzavřen. Pro
minimalizování rizika rozlití paliva, by měl být
motor zajištěn lany atd. v nákladovém prostoru
vozidla, aby se během transportu nemohl hýbat.
Motor má být zajištěn v co nejlepší pozici.
l. Pro dlouhodobé skladování doporučujeme,
aby byl palivový systém motoru utěsněn.
Během dlouhodobého skladování mohou přísady
moderního paliva unikat z paliva a blokovat
trysky a ventily v palivovém systému.
m. Skladujte stroj v bezpečném a dobře
ventilovaném prostředí. Neoprávněný personál
by neměl mít přístup ke stroji.
DALŠÍ SPECIFICKÁ BEZPEČNOSTNÍ PRAVIDLA
a. Nikdy nepoužívejte generátor ve vlhkém
prostředí. Pokud jej používáte venku a může
začít pršet, chraňte generátor. Dbejte na
všechna bezpečnostní pravidla a ujistěte se, že
je zajištěna adekvátní ventilace.
b. Nikdy neprovozujte generátor s mokrýma
rukama. Riziko elektrického šoku.
c. Nikdy nedovolte, aby se zablokovaly
větrací otvory generátoru. Je zde riziko požáru
či poškození generátoru, pokud je ventilace
nedostatečná.
d. Nikdy nepoužívejte vodu či jiné kapaliny
pro očistění generátoru. Pokud do generátoru
vnikne voda, je zde riziko poškození jeho
vnitřních částí.
e. Nikdy nenapojujte generátor na komerční či
domácí zdroj elektřiny. Domácí elektrický oběh.
f. Nikdy nedovolte, aby v motoru nebyl benzín
či vypnout motor s připojeným generátorem
a pod proudem. Je zde riziko poškození
připojeného zařízení, když motor spotřebuje
poslední zbytek paliva.
g. Síla napětí nesmí přesahovat meze
generátoru. Příliš velké napětí generátoru může
být nebezpečné a může způsobit závažné škody
na generátoru a/či připojených zařízení.
h. Vždy se ujistěte, že motor dosáhl provozní
teploty a že generátor běží požadovanou
provozní rychlostí. Pokud používáte napětí
pro benzínově poháněný generátor, není to plná
provozní efektivita a může to poškodit připojené
zařízení a/či generátor.
i. Údržbu provádějte, pouze pokud je
generátor odpojen od elektrického napětí.
Motor by měl být vypnutý a chladný.
j. Dbejte na všechna bezpečnostní pravidla
k provozu motoru uvedená v relevantním
instrukčním manuálu. Dbejte především na
doplňovací kroky a bezpečnostní pravidla.
k. V případě potřeby připojte generátor přes
připojovací svorky uzemnění na vhodnou
“pozemní” připojení. To si dovolit další elektrickou
bezpečnost a bezpečnost obsluhy, v blízkosti
spolupracovníky, nebo kolemjdoucích atd.
l. Kdykoliv je to možné použít proudový
chránič (RCD), na straně generátoru napětí.
RCD by měl být schopen přerušení dodávky
v případě, že svodový proud směřující k zemi
překročí 30 mA za 30 ms. Před použitím stroje
vždy zkontrolujte funkci proudového chrániče.

10 www.evolutionpowertools.com
®
SPECIFIKACE
UK (PROFESSIONAL) GENERÁTOR (GEN2800):
Typ: Samostartovací, 2-pólový
Rotující pole typ
------------------------------------------------------------------------------
AC/DC: AC výkon
------------------------------------------------------------------------------
Napětí: 110V/230V střídavé
------------------------------------------------------------------------------
Jmenovitý výkon (stálý) 50 Hz: 2,4kw
------------------------------------------------------------------------------
Jmenovitý výkon (maximální) 50 Hz: 2,8kw
------------------------------------------------------------------------------
Váha: 20,1kg
UK (DIY) GENERÁTOR (GEN2800PUK):
Typ: Samostartovací, 2-pólový
Rotující pole typ
------------------------------------------------------------------------------
AC/DC: AC výkon
------------------------------------------------------------------------------
Napětí: 230V
------------------------------------------------------------------------------
Jmenovitý výkon (stálý) 50 Hz: 2,4kw
------------------------------------------------------------------------------
Jmenovitý výkon (maximální) 50 Hz: 2,8kw
------------------------------------------------------------------------------
Váha: 20,1kg
EURO GENERÁTOR (GEN2800BEU):
Typ: Samostartovací, 2-pólový
Rotující pole typ
------------------------------------------------------------------------------
AC/DC: AC výkon
------------------------------------------------------------------------------
Napětí: 230V
------------------------------------------------------------------------------
Jmenovitý výkon (stálý) 50 Hz: 2,4kw
------------------------------------------------------------------------------
Jmenovitý výkon (maximální) 50 Hz: 2,8kw
------------------------------------------------------------------------------
Váha: 20,1kg
VAROVÁNÍ: Neprovozujte stroj pokud nejsou
k dispozici varovné a/či instrukční štítky či
pokud jsou poškozené. Kontaktujte společnost
Evolution Power Tools pro výměnu štítků.
POZNÁMKA: Všechny či některé z následujících
symbolů se mohou objevit v manuálu či na výrobku.
Symbol Popis
VVolt
A Ampér
Hz Herz
Min-1 Rychlost
~Střídavý proud
noŽádná rychlost nakládání
Noste ochranné brýle
Noste ochranu sluchu
Noste ochranu proti prachu
Nedotýkejte se
Varování
Pozor:
Horké výpary Nedotýkejte se
Pozor: Toto je čtyřzáběrový motor.
Doplňujte pouze benzínem.
Nenaplňujte dieselovým olejem.
Nechte motor vychladnout, než
otevřete palivový čep. Páry jsou
extrémně hořlavé a mohou
se vznítit v kontaktu s horkým
povrchem či plameny.
Směrnice o omezení
nebezpečných látek
Odpad elektrického a
elektronického vybavení
CE certikace
UNLEADED
PETROL ONLY!
HIGHLY FLAMMABLE.
CAUTION
HOT SURFACE. DO NOT TOUCH.

11www.evolutionpowertools.com
®
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ
Rady ke generátoru
Evolution generátor je vhodný pro poháněcí
zařízení do maximálního napětí 2400 W (Stálý
jmenovitý výkon generátoru). Generátor je 2
pólový generátor, určený pro provozování s
jednofázovým napětím či blízko zdroje proudu 1.0.
Některá zařízení, která mají měřič času či motory
citlivé na rychlost, nemusí být vhodné k připojení
ke generátoru. Počítače, notebooky, LCD
televize a jiná citlivá elektronická zařízení by se
ke generátoru neměla připojovat.
Operátor se vždy musí podívat do příručky
zařízení a zjistit vhodnost pro jednotlivé zařízení.
Pokud používáte generátor jako zdroj proudu
pro karavan, loď atd., vždy se podívejte po
manuálu výrobce, zda je generátor vhodný pro
tato zařízení.
Nepřipojujte generátor do domácí elektrický oběh.
Nedovolte neoprávněným osobám a dětem,
aby měly přístup ke generátoru či ke kabelům
generátoru či k připojeným zařízením. Zvířata
se nesmí přiblížit ke generátoru a připojeným
zařízením.
Pozor: Operátor musí zajistit, že požadavky
příkonu každého zařízení, které se má připojit,
nepřesahuje maximální stálou mez generátoru,
jak je uvedeno na štítku stroje.
Každé zařízení, které obsahuje indukční napětí
(například zařízení s motorem, uorescentní
světla atd.) mohou přivést více proudu (než je
specikováno na štítku stroje). Diagram níže
ukazuje vrchol napětí při startu motoru.
Poznámka: Vrchol napětí trvá přibližně 1/20-tinu
vteřiny při startu stroje poháněném motorem.
Některé elektrické zařízení mohou mít uvedený
účiník na svém štítku.
Účiník může být považován za měřidlo elektrické
efektivity zařízení.
Škála účiníku může být od 0 do 1 s 0,1
odpovídající 10% efektivity, 0,2 odpovídající
20% efektivity atd. Účiník 1 by znamenal, že má
zařízení efektivitu 100%.
Na účiník takových zařízení by měl být brán ohled,
když se snažíte zjistit jeho vhodnost pro připojení
ke generátoru. V případě pochybností kontaktujte
technické oddělení.
250V
245V
240V
235V
230V
225V
220V
Vrchol napětí
Čas

12 www.evolutionpowertools.com
®
Přehled stroje
Obecný přehled generátoru napojeného na motor.
1. Motor Evo-System
2. Generátor
3. Zásuvky (schválené pro daný trh)
4. Jistič Tlačítko reset (některé modely mají
také 110V/230V výkonový spínač)
5. Země Svorka
2
1
3
5
4

13www.evolutionpowertools.com
®
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ
5. Brzda
6. Spínač motoru pro vypnuto/zapnuto
7. Spínač palivového čepu
5
7
6
* Obecné obrázky, které zobrazují funkčnost Evo-systému.
Motor a výkon se může lišit dle místa trhu.
Přehled stroje
Obecný přehled generátoru napojeného na motor.

14 www.evolutionpowertools.com
®
MONTÁŽ
PŘIPOJENÍ GENERÁTORU K MOTORU
Poznámka: Váš generátor Evolution je určen k připojení a
provozování s motorem Evo-System. Nesnažte se stroj napojit na
jiný zdroj proudu.
Váš motor EVO-SYSTEM má unikátní spojku, které umožňuje
napojení velkého množství Evolution příslušenství, které může být
provozováno tímto strojem. Tato spojka je konstruována s velmi
jemnými tolerancemi a musí se udržovat čistá a nesmí na ní být
žádná špína, sutiny atd.
Kryt pro ochranu spojky je dodán s každým příslušenstvím a je nutno
jej použít vždy když příslušenství “odstraníte” od motoru.
Pokud se vám zdá připojení doplňku obtížné, je to asi proto, že
jsou lokalizační kolíky doplňku či spojky příslušenství či motoru
kontaminované či poškozené.
Připravení motoru k připojení příslušenství:
Poznámka: Motor EVO-SYSTEM má vestavěn mikrospínač v
rámci spojky, které signalizuje, když je příslušenství úspěšně
připojeno k motoru. Motor nelze nastartovat, dokud není
úspěšně připojeno nějaké příslušenství. Nelze ho provozovat
jako “samostatný” stroj.
• Uzamkněte transportní kola pomocí kolové brzdy.
• Uvolněte doplňkový rám otáčením uzamykatelných pák do
odemčené pozice (směrem dolů).
• Nasaďte rám příslušenství do pozice zcela dole.
• Uzamkněte rám v pozici vrácením pák do jejich uzamčené
(vzpřímené) pozice.
Připojení generátoru
Poznámka: Generátor je vybaven 3 lokalizačními kolíky a
2 stabilizačními kolíky. 3 lokalizační kolíky se uzamknou do
univerzální spojky. Ostatní 2 stabilizační kolíky se umístí do
objímek na rámu příslušenství.
• Držte příslušenství na jeho externím rámu a vložte ho na motor..
Vizuálně spojte 3 lokalizační kolíky (obrázek 1a) a 2 stabilizační
kolíky (obrázek 1b). Požádejte o pomoc, pokud to je nutné.
Obrázek 1a
(zobrazuje lokalizační kolíky)
Obrázek 1b
(zobrazuje stabilizační kolíky)

15www.evolutionpowertools.com
®
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ
• Držením pohodlné části rámu externího motoru může
operátorovi pomoci při připojování a udržení příslušenství.
• Jemně vložte příslušenství do motoru. Nechte 3 lokalizační
kolíky a dva stabilizační kolíky spojené na svých respektive
pozicích. Interní spojení mezi motorem a příslušenstvím bude
provedeno automaticky. Nejsou nutné žádné spojení či úpravy.
• Buďte jemní a trpělivý, spojka je přesně konstruována a
není nutno žádné větší síly pro připojení příslušenství.
Když si operátor osvojil “techniku”, bude připojování
příslušenství snadné.
• Pevně slučte motor a příslušenství, dokud neuslyšíte kliknutí.
Uvolňovací páka univerzální spojky se vrátí do neutrální pozice.
PROVOZ
Iniciální příprava
VAROVÁNÍ: Toto je velmi silné zařízení. Je nutno dodržovat
všechna bezpečnostní pravidla a rady. Pochybení při používání
tohoto zařízení by mohlo způsobit vážní zranění operátora či
ostatních osob.
1. Umístění zařízení
Poznámka: Motor Evolution Evo-System s generátor by měl být
umístěn dle instrukcí v instrukčním manuálu pro motor Evolution
Evo-System (BEZPEČNOSTÍ INSTRUKCE PRO MOTOR
EVOSYSTEM)
Umístěte zařízení a zkontrolujte:
• Zařízení je v co nejrovnější pozici.
• Je spuštěna kolová brzda.
• Podklad je pevný a stabilní.
• V blízkosti nejsou žádné hořlavé materiály.
• Prostředí je dobře ventilované a není zde riziko z
vypařovaných plynů.
Poznámka: Motor Evo-System je vybaven funkcí nízké
hladiny oleje, což chrání motor před poškozením z důvodu
nedostatečného množství maziva. Tato funkce může být
aktivována, pokud je stroj umístěn na svahu větším než 100.

16 www.evolutionpowertools.com
®
2. Příprava motoru Evo-System
Poznámka: Viz instrukční manuál pro motor Evolution
Evo-System.
• Zkontrolujte úroveň paliva.
• Zkontrolujte úroveň oleje.
• Vizuálně zkontrolujte vedení paliva a elektrické připojení.
3. Start motoru
Poznámka: Viz instrukční manuál pro motor Evo-System.
• Nastartujte motor.
• Dovolte motoru, aby dosáhl své běžné provozní teploty.
4. Připojení elektrických zařízení
Poznámka: Pro některé trhy může generátor poskytovat napětí
buď 230V AC či 110V AC.
Poznámka: Evo-System generátor je vybaven svorkou kostry. Tato
svorka může být připojen k vhodnému “zemní” spojení, za použití
vhodných kabelů apod., v případě potřeby.
Poraďte se s elektrikářem, vhodně kvalikovaný správce nebo
příslušné místní orgány pro specické poradenství ke každé
uzemnění, které mohou být potřebné pro aplikaci a místě, kde
generátor má být použit.
• Pokud je to možné, zvolte napětí nastavením výkonného
spínače na 230V či 110V. (Obrázek 2)
• Ujistěte se, že je kabel zařízení nepoškozený a že má
namontovanou správnou zástrčku.
• Veďte kabel tak, aby nehrozilo žádné nebezpečí.
• Motor a generátor musí být plnou provozní teplotu, než připojíte
nějaké zařízení.
• Ujistěte se, že spínač “vypnuto/zapnut” je v pozici “vypnuto”, než
zařízení připojíte.
• Připojete zástrčku a vytvořte spojení.
Poznámka: Každá zásuvka je chráněna zařízením proti přepětí.
Pokud se toto zařízení aktivuje, počkejte několik minut, a poté
stiskněte tlačítko reset. (Obrázek 3) Zkontrolujte výkon zařízení,
které chcete připojit.
5. Vypnutí
Vypnutí generátoru:
• Vypněte a odpojte všechna zařízení, která jsou připojena ke
generátoru.
• Otočte zapalovací spínač motoru do pozice “vypnuto”. (Obrázek 4)
• Otočte palivový čep do pozice “vypnuto”. (Obrázek 5)

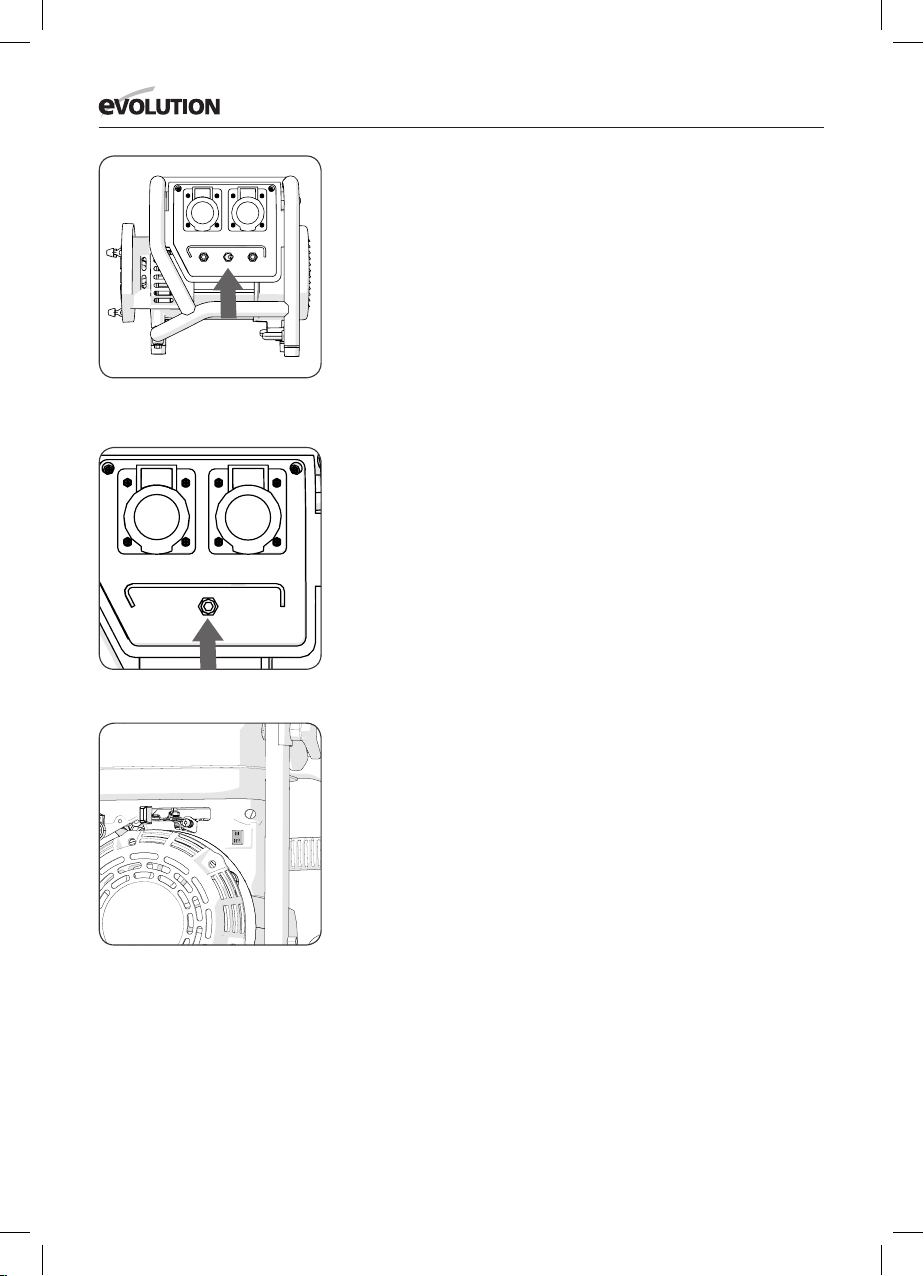

Obrázek 2 (UK profesionální verze)
Obrázek 3 (EU verze)
Obrázek 4

17www.evolutionpowertools.com
®
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ
o on
on o
Poznámka: V nouzové situaci může být generátor vypnut otočením
zapalovacího spínače do pozice “vypnuto”. Toto se nedoporučuje
při běžném použití, jelikož to může poškodit zařízení, když se tato
možnost používá příliš často.
ÚDRŽBA
Poznámka: Schéma údržby pro motor Evolution Evo-System
naleznete v daném instrukčním manuálu.
Generátor
• Udržujte generátor čistý a pravidelně kontrolujte utažení všech
šroubů a spon.
• Udržujte prstencový kroužek velmi čistý a bez suti (Motor a
Přislušenství). (Obrázek 6)
• Udržujte 3 lokalizační kolíky a 2 stabilizační kolíky čisté a
občas je lehce nastříkejte sprejem na bázi silikonového oleje.
(Obrázek 7)
• Udržujte všechny spojovací plochy univerzální spojky čistý od
nečistot a suti.
• Při každém připojení a odpojení zkontrolujte ozubený pohon
příslušenství, zda není znečistěný či kontaminován sutí, především
mezi zuby. Očistěte a namažte dle instrukcí spojku pohonu motoru
(naleznete v instrukčním manuálu motoru).
• Pokaždé, když je příslušenství “odpojeno” od motoru, použijte
ochranná kryt spojky (dodán), který má chránit spojku.
• Nestříkejte mazivo na “ozubený pohon”.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Elektrický a mechanický odpad by neměl být odstraněn s běžným
domácím odpadem. Prosíme, recyklujte na vhodném místě.
Poraďte se s místními úřadu či vaším prodejcem, jak recyklovat.
Obrázek 5
Obrázek 6
Obrázek 7

®
VÝKON TLAKOVÉ MYČKY
®
MOTOR EVO-SYSTEM
®
VÝKON GENERÁTORU
®
VÝKON VODNÍHO ČERPADLA
VĚDELI JSTE,
ŽE SI MŮŽETE TAKÉ KOUPIT...
... VÍCE VÝKONU
BRZY K DISPOZIC
®
MOTOR S RŮZNÝM VÝKONEM
Registrovaný design. Patent čekající na projednání 1101605.2
MOTOR

Kola poskytují pohyblivost

Držadlo pro skladování.

Robustní a trvanlivý kovový rám
VODNÍ ČERPADLO
Čerpá 1000 litrů za minutu
Přívodový filtr chrání čerpadlo
od nečekaného přísunu suti
TLAKOVÁ MYČKA
Vysoce kvalitní mosazné čerpadlo
Obsahuje nástavec s nastavitelnou
tryskou a hadicí.
Vestavěný mycí systém.
GENERÁTOR
Střídavé napětí
Tepelná pojistka
Automatic voltage regulation.
V1.1

®
ORIGINAL MANUAL
Læs vejledningen, før du betjener dette værktøj
GEN2800 / GEN2800PUK / GEN2800BEU GENERATOR
®
www.evolutionpowertools.com
*Generiske billeder vises for at illustrere Evo-systemets funktionalitet.
Motor og udgange kan variere afhængigt af markedsdestination.
®
MOTOR MED FORSKELLIGE UDGANGE
Registreret Design. Patentanmeldt 1101605.2
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ

®
®
TILSLUT UDGANG
LYNVEJLEDNING
TRIN 1...
LINJEFOR 3 LOKALISERINGSBEN,
SOM ANGIVET AF PILENE
TRIN 2...
LINJEFOR 2 BAGERSTE STABILISATORBEN,
SOM ANGIVET AF PILENE
TRIN 3...
PAFOR ET BLIDT VANDRET TRYK MED
HANDFLADEN, SOM ANGIVET AF PILEN
OG LAS FAST
DU MA IKKE...
ANVENDE ET HARDT DIAGONALT,
NEDADGAENDE TRYK, SOM ANGIVET AF PILEN.
DETTE KAN BESKADIGE EVO-SYSTEMET!
