Faber Black Tie User manual

IT
CAPPA
EN
COOKER HOOD
FR
HOTTE DE CUISINE
DE
DUNSTABZUGSHAUBE
ES
CAMPANA
PT
EXAUSTOR
GR
 ΑΠΟΡΡΟΦΗΤΗΡΑΣ
RU
 ВЫТЯЖКA
TR
KULLANIMKITAPÇIĞI
ET
PLIIDIKUMM
LV
 TVAIKUNOSŪCĒJS
LT
DANGTIS
AR

2
IT
LIBRETTO DI USO ................................................................................................................3
EN
USER MANUAL .....................................................................................................................7
FR
MANUEL D’UTILISATION....................................................................................................10
DE
GEBRAUCHSANLEITUNG..................................................................................................14
ES
MANUAL DE USO ...............................................................................................................17
PT
LIVRO DE INSTRUÇÕES PARA UTILIZAÇÃO ................................................................. 21
GR
ΟΔΗΓΊΕΣΧΡΗΣΗΣ ..............................................................................................................25
RU
РУКОВОДСТВОПОЭКСПЛУАТАЦИИ ..............................................................................29
TR
KULLANIM KILAVUZU ........................................................................................................33
ET
KASUTUSJUHEND .............................................................................................................36
LV
LIETOŠANASPAMĀCĪBA ...................................................................................................40
LT
NAUDOTOJOVADOVAS.....................................................................................................45
AR
....................................................................................................... 50

3
Avvertenze e Suggerimenti
• Le Istruzioni per l’uso si riferiscono
ai diversi modelli di questo appa-
recchio. Pertanto, si potrebbero
trovare descrizioni di singole ca-
ratteristiche che non appartengono
al proprio apparecchio specico.
• Il fabbricante non potrà ritenersi
responsabile per eventuali danni
risultanti da un’installazione o uti-
lizzazione impropria.
• La distanza minima di sicurezza
tra il piano cottura e la cappa
aspirante è di 650 mm (alcuni
modelli possono essere installati
a un’altezza inferiore; vedere il
paragrafo relativo alle dimensioni
di lavoro e all’installazione).
• Controllare che la tensione di rete
corrisponda a quella indicata sulla
targa dati applicata all’interno della
cappa.
• Per gli apparecchi di Classe I,
controllare che la rete di alimen-
tazione domestica disponga di un
adeguato collegamento a massa.
Collegare l’aspiratore al condotto
dei fumi mediante un tubo con
diametro minimo di 120 mm. Il
percorso dei fumi deve essere il
più corto possibile.
• Non collegare la cappa aspirante
ai condotti fumari che trasportano
fumi di combustione (per es. cal-
daie, camini ecc.).
• Se l’aspiratore è utilizzato in com-
binazione con apparecchi non
elettrici (per es. apparecchi a gas),
deveesseregarantitounsufcien-
te grado di aerazione nel locale per
impedireilritornodiussodeigas
di scarico. La cucina deve avere
un’apertura comunicante diretta-
mente con l’esterno per garantire
l’afussodiariapulita.Quandola
cappa per cucina è utilizzata in
combinazione con apparecchi non
alimentati dalla corrente elettrica,
la pressione negativa nel locale
non deve superare 0,04 mbar per
evitare che i fumi vengano riaspirati
nel locale dalla cappa.
• In caso di danneggiamento del
cavo di alimentazione, occorre
farlo sostituire dal produttore o dal
reparto di assistenza tecnica per
evitare qualsiasi rischio.
• Se le istruzioni di installazione del
pianocotturaagasspecicanouna
distanza maggiore di quella sopra
indicata, è necessario tenerne
conto. Devono essere rispettate
tutte le normative riguardanti lo
scarico dell’aria.
• Usare solo viti e minuteria di tipo
idoneo per la cappa.
Avvertenza: la mancata installa-
zione delle viti o dei dispositivi di
ssaggioinconformitàallepresenti
istruzioni può comportare rischi di
scosse elettriche.
• Collegare la cappa all’alimentazio-
ne di rete mediante un interruttore
bipolare con distanza tra i contatti
di almeno 3 mm.
Uso
• La cappa aspirante è progettata
esclusivamente per l’uso domesti-
co allo scopo di eliminare gli odori
dalla cucina.
• Non usare mai la cappa per scopi
diversi da quelli per cui è stata
progettata.
• Nonlasciaremaiammealtesotto
IT

4
la cappa quando è in funzione.
• Regolarel’intensitàdellaammain
modo da dirigerla esclusivamente
verso il fondo del recipiente di
cottura, assicurandosi che non ne
avvolga i lati.
• Le friggitrici devono essere co-
stantemente controllate durante
l’uso: l’olio surriscaldato potrebbe
incendiarsi.
• Non cuocere al ambé sotto la
cappa: si potrebbe sviluppare un
incendio.
• Questo apparecchio può essere
utilizzato da bambini di età non
inferiore a 8 anni e da persone
con ridotte capacità psico-sico-
sensoriali o con esperienza e
conoscenze insufcienti, purché
attentamente sorvegliati e istruiti
su come utilizzare in modo sicuro
l’apparecchio e sui pericoli che ciò
comporta. Assicurarsi che i bambi-
ni non giochino con l’apparecchio.
Pulizia e manutenzione da parte
dell’utente non devono essere
effettuate da bambini, a meno che
non siano sorvegliati.
• “ATTENZIONE: le parti accessibili
possono diventare molto calde
durante l’uso degli apparecchi di
cottura”.
Manutenzione
• Il simbolo sul prodotto o sulla sua
confezione indica che il prodotto
non può essere smaltito come
un normale riuto domestico. Il
prodotto da smaltire deve essere
conferito presso un apposito cen-
tro di raccolta per il riciclaggio dei
componenti elettrici ed elettronici.
Assicurandosi che questo pro-
dotto sia smaltito correttamente,
si contribuirà a prevenire poten-
ziali conseguenze negative per
l’ambiente e per la salute che
potrebbero altrimenti derivare
dal suo smaltimento inadeguato.
Per informazioni più dettagliate
sul riciclaggio di questo prodotto,
contattare il Comune, il servizio
localedismaltimentoriutioppure
il negozio dove è stato acquistato
il prodotto.
• Spegnere o scollegare l’apparec-
chio dalla rete di alimentazione
prima di qualunque operazione di
pulizia o manutenzione.
• Pulire e/o sostituire i ltri dopo il
periododitempospecicato(pe-
ricolo di incendio).
- IlFiltroantiodorealCarboneattivo
nonèlavabileenonèrigenerabile,
va sostituito ogni 4 mesi circa di
utilizzo o più frequentemente, per
un uso particolarmente intenso
(W).
W
- FiltriantigrassoZsonolavabilian-
cheinlavastoviglie,enecessitano
diesserelavatiogni2mesicircadi
utilizzo o più frequentemente, per
un uso particolarmente intenso.

5
Z
• Perlapulizia dellesupercidella
Cappa è sufciente utilizzare un
panno umido e detersivo liquido
neutro.

6
Illuminazione
• Per la sostituzione contattare l’Assistenza Tecnica
(“Per l’acquisto rivolgersi all’assistenza tecnica”).
Comandi
Tasto Funzione Led
A
Off Motore. I Leds di indicazione della Velocità del motore si spengono.
Premuto per 5 Secondi Attiva / Disattiva la modalità Blocco Tastiera. Tutti i Leds si accendono ciclicamente ed eseguono una
sequenza di accensione.
BAttiva la prima velocità. I Leds di prima velocità e Off motore si accendono.
CAttiva la seconda velocità. I Leds di seconda velocità e Off motore si accendono.
D
Attiva la terza velocità. I Leds di terza velocità e Off motore si accendono.
Tenendo il tasto premuto per circa 5 secondi, quando tutti
i carichi sono spenti (Motore+Luce), si attiva l’allarme dei
Filtri al Carbone attivo.
Per disattivarlo, si preme di nuovo il tasto per altri 5 secondi.
2 lampeggi Led Tasto A.
1 lampeggio Led Tasto A.
E
Attiva la quarta velocità. I Leds di quarta velocità e Off motore si accendono.
Tenendo il tasto premuto 5 sec. si attiva la velocità Intensiva. Tale
velo¬cità è temporizzata a 6 minuti. Al termine del tempo il sistema
ritorna alla velocità precedentemente impostata.
Si disattiva premendo il medesimo Tasto o spegnendo il Motore.
Il Led lampeggia 1 volta al secondo e il Led Tasto
A è acceso.
FAttiva la funzione 24H, dove il motore si accende ad una velocità
che con¬sente un’aspirazione di 100 m3/h per 10 minuti ogni ora.
Tale modalità non è attivabile se è attiva l’Intensiva o il Delay.
Per disattivarla, si preme il medesimo tasto o il tasto A.
I Leds di velocità 24H e Off motore si accendono.
Led 24H Lampeggiante:
Segnala la necessità di lavare i ltri antigrasso metallici.
L’allarme entra in funzione dopo 100 ore di lavoro effet¬tivo
della Cappa.
Conl’allarmeltri incorso, premendoiltasto percirca 5secondi,
si effettua il reset dell’allarme. Tali segnalazioni sono visibili solo
a motore spento.
Il Led Tasto A lampeggia 3 volte
GAttiva il Delay, lo spegnimento automatico, ritardato di 20’, del
Motore e dell’Impianto d’Illuminazione.
Si disattiva premen¬do il medesimo tasto o spegnendo il motore.
I Leds Tasto Delay e Off motore si accendono.
Led Delay Lampeggiante:
Segnala la necessità di sostituire i ltri al carbone attivo
e devono anche es¬sere lavati i ltri antigrasso metallici.
L’allarme entra in funzione dopo 200 ore di lavoro effettivo
della Cappa.
Tenendo il tasto premuto per 5 secondi si abilita il telecomando.
Tenendo il tasto premuto per 5 secondi si disabilita il telecomando.
2 lampeggi Led Tasto A.
1 lampeggio Led Tasto A.
H
Premuto brevemente accende e spegne l’impianto di illuminazione
alla massima intensità.
Il Led del Tasto si accende.
Tenendo il tasto premuto per 2 secondi si accendono le Luci
di Cortesia (se previste).
Il Led del Tasto si accende.

7
Recommendations
and Suggestions
• The Instructions for Use apply
to several versions of this appli-
ance. Accordingly, you may nd
descriptions of individual features
thatdonotapplytoyourspecic
appliance.
• The manufacturer will not be held
liable for any damages resulting
from incorrect or improper instal-
lation.
• The minimum safety distance
between the cooker top and the
extractor hood is 650 mm (some
models can be installed at a
lower height, please refer to the
paragraphs on working dimensions
and installation).
• Check that the mains voltage
corresponds to that indicated on
theratingplatexedtotheinside
of the hood.
• For Class I appliances, check that
the domestic power supply guaran-
tees adequate earthing. Connect
the extractor to the exhaust ue
through a pipe of minimum diam-
eter 120 mm. The route of the
uemustbeasshortaspossible.
• Do not connect the extractor hood
to exhaust ducts carrying combus-
tionfumes(boilers,replaces,etc.).
• If the extractor is used in conjunc-
tion with non-electrical appliances
(e.g. gas burning appliances),
a sufcient degree of aeration
must be guaranteed in the room
in order to prevent the backow
of exhaust gas. The kitchen must
have an opening communicating
directly with the open air in order
to guarantee the entry of clean air.
When the cooker hood is used
in conjunction with appliances
supplied with energy other than
electric, the negative pressure in
the room must not exceed 0,04
mbar to prevent fumes being
drawn back into the room by the
cooker hood.
• In the event of damage to the
power cable, it must be replaced
by the manufacturer or by the
technical service department, in
order to prevent any risks.
• If the instructions for installation
for the gas hob specify a greater
distancespeciedabove,thishas
to be taken into account. Regula-
tions concerning the discharge of
air have to be fullled.
• Use only screws and small parts
in support of the hood.
Warning: Failure to install the
screwsorxingdeviceinaccord-
ance with these instructions may
result in electrical hazards.
• Connect the hood to the mains
through a two-pole switch having
a contact gap of at least 3 mm.
Use
• The extractor hood has been
designed exclusively for domestic
use to eliminate kitchen smells.
• Never use the hood for purposes
other than for which it has been
designed.
• Never leave high naked ames
under the hood when it is in op-
eration.
• Adjusttheameintensitytodirect
it onto the bottom of the pan only,
making sure that it does not engulf
EN

8
the sides.
• Deep fat fryers must be continu-
ously monitored during use: over-
heated oil can burst into ames.
• Do not ambè under the range
hood; risk of re.
• This appliance can be used by
children aged from 8 years and
above and persons with reduced
physical, sensory or mental ca-
pabilities or lack of experience
and knowledge if they have been
given supervision or instruction
concerning use of the appliance
in a safe way and understand
the hazards involved. Children
shall not play with the appliance.
Cleaning and user maintenance
shall not be made by children
without supervision.
• “CAUTION: Accessible parts may
become hot when used with cook-
ing appliances.”
Maintenance
• The symbol on the product or
on its packaging indicates that this
product may not be treated as
household waste. Instead it shall
be handed over to the applicable
collection point for the recycling
of electrical and electronic equip-
ment. By ensuring this product is
disposed of correctly, you will help
prevent potential negative conse-
quences for the environment and
human health, which could other-
wise be caused by inappropriate
waste handling of this product. For
more detailed information about
recycling of this product, please
contactyourlocalcityofce,your
household waste disposal service
or the shop where you purchased
the product.
• Switch off or unplug the appliance
from the mains supply before car-
rying out any maintenance work.
• Clean and/or replace the Filters
after the specied time period
(Fire hazard).

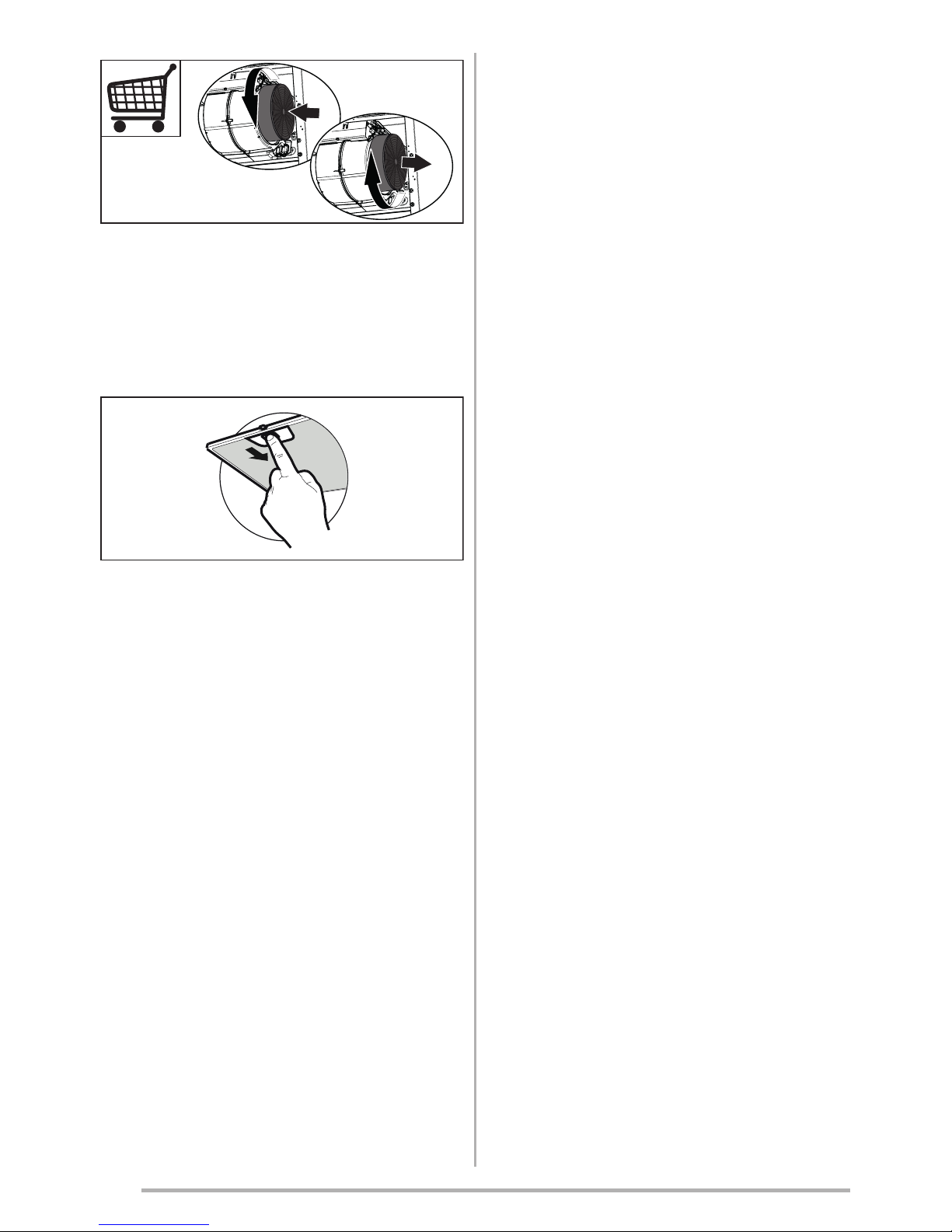

- ActivatedcharcoallterWthese
ltersarenotwashableandcan-
not be regenerated, and must be
replaced approximately every 4
months of operation, or more
frequently with heavy usage.
W

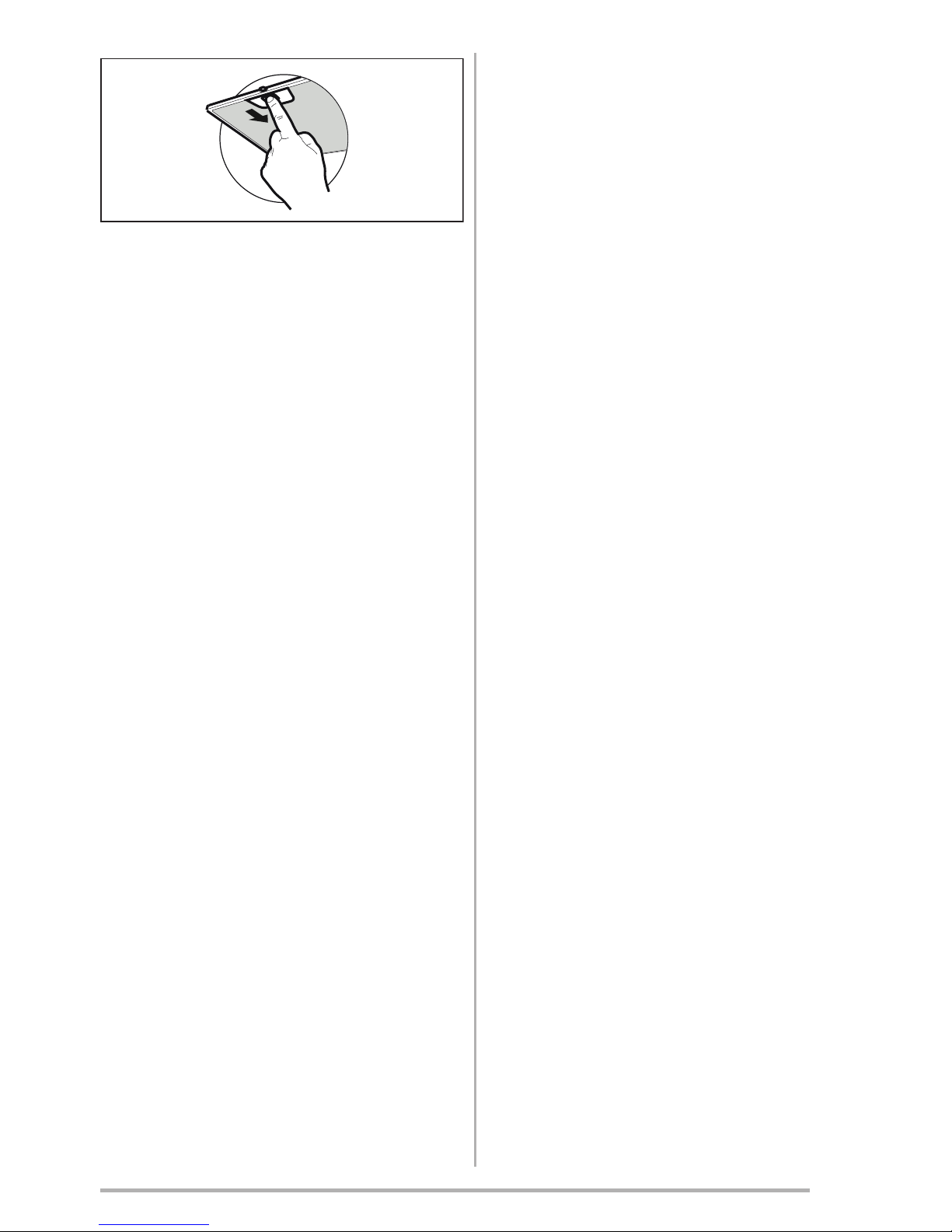

- GreaseltersZTheltersmust
be cleaned every 2 months of
operation, or more frequently for
particularlyheavyusage,andcan
be washed in a dishwasher.
Z
• Clean the hood using a damp
cloth and a neutral liquid detergent.

9
Controls
Lighting
• For replacement contact technical support (“To
purchase contact technical support”).
Button Function Led
A
Motor off. The Leds indicating the Speed of the motor turn off.
Enables / Disables Keyboard Lock mode if pressed and held
for 5 seconds.
All the Leds light up in cycle and run a start-up sequence.
BActivates speed one. The Leds indicating Speed one and Motor Off turn on.
CActivates speed two. The Leds indicating Speed two and Motor Off turn on.
D
Activates speed three. The Leds indicating Speed three and Motor Off turn on.
Press and hold the button for approximately 5 seconds,
with all the loads turned off (Motor and Lights), to turn the
Activated Charcoal Filter alarm on.
To turn it off, press and hold the button again for 5 seconds.
ButtonA LED ashes twice.
ButtonA LED ashes once.
E
Activates speed four. The Leds indicating Speed four and Motor Off turn on.
Press and hold for 5 sec. to activate Intensive speed. This speed
is timed to run for 6 minutes. At the end of this time the system
will return to the speed set previously.
It is disabled by pressing the Button or turning the Motor off.
The Led ashes once a second and button A Led
lights up.
FStarts the 24H function, in which the motor starts at a speed that
allows suction of 100 m3/h for 10 minutes per hour. This mode
cannot be activated if Intensive or Delay modes are active.
To deactivate it, press the same button or button A.
The Leds indicating 24H speed and Motor Off turn on.
24H Led Flashing:
Indicates the need to wash the metal grease lters. The
alarm is triggered after the Hood has been in operation for
100 working hours.
When the lters alarm is triggered, the alarm can be reset by
pressing and holding this button for approximately 5 seconds.
These indications are only visible when the motor is turned off.
The buttonA Led ashes three times
GActivates Delay mode, causing automatic shutdown of the Motor
and the Lighting system with a 20’ delay.
It is disabled by pressing the button or turning the motor off.
The Delay and Motor Off button Leds turn on.
Delay Led Flashing:
Indicatestheneedto change the activated charcoal lters,
and also to wash the metal grease lters. The alarm is
triggered after the Hood has been in operation for 200
working hours.
Pressing and holding the button for 5 seconds enables the
remote control.
Pressing and holding the button for 5 seconds disables the
remote control
ButtonA Led ashes twice.
ButtonA Led ashes once.
H
Press briey to turn the lighting system on and off at maximum
intensity.
The Led on the button lights up.
Press and hold the button for 2 seconds to turn the Courtesy
Lights On (if provided).
The Led on the button lights up.

10
Conseils et Suggestions
• Les instructions pour l’utilisation
seréfèrentauxdifférentsmodèles
decetappareil.Parconséquent,
certaines descriptions de carac-
téristiquesparticulièrespourraient
nepasappartenirspéciquement
à cet appareil.
• En aucun cas le fabricant ne
peut être tenu pour responsable
d’éventuelsdommagesdusàune
installation ou à une utilisation
impropre.
• Ladistancedesécuritéminimum
entre le plan de cuisson et la
hotte aspirante est de 650 mm
(certains modèles peuvent être
installésàunehauteurinférieure;
voir le paragraphe concernant les
dimensions de travail et l’instal-
lation).
• Assurez-vous que la tension
de votre secteur correspond à
celleindiquéesurlaplaquedes
données appliquée à l’intérieur
de la hotte.
• Pour les appareils de Classe I,
s’assurer que l’installation élec-
trique de votre intérieur dispose
d’une mise à la terre adéquate.
Relier l’aspirateur au conduit de
cheminée avec un tube d’un
diamètre minimum de 120 mm.
Leparcoursdesfuméesdoitêtre
le plus court possible.
• Ne pas relier la hotte aspirante
aux conduits de cheminée qui
acheminent les fumées de
combustion (par exemple de
chaudières,decheminées,etc.).
• Si vous utilisez l’aspirateur en
combinaison avec des appareils
nonélectriques(parex.appareils
à gaz), vous devez garantir un
degréd’aérationsufsantdansla
pièce,and’empêcher le retour
duuxdesgazdesortie.Lacui-
sinedoitprésenteruneouverture
communiquant directement vers
l’extérieurpourgarantirl’amenée
d’air propre. Si vous utilisez la
hotte de cuisine en combinaison
avecdesappareilsnonalimentés
àl’électricité,lapressionnégative
danslapiècenedoitpasdépas-
ser 0,04 mbar an d’éviter que
la hotte ne réaspire les fumées
dans la pièce.
• Si le cordon d’alimentation est
endommagé, veuillez le faire
remplacer par le fabricant ou
parunserviceaprès-venteagréé
pourévitertoutrisqued’accident.
• Si les instructions d’installation
du plan de cuisson à gaz spé-
cientunedistancesupérieureà
celleindiquéeci-dessus,veuillez
impérativemententenircompte.
Toutes les normes concernant
l’évacuation de l’air doivent être
respectées.
• Utiliser exclusivement des vis et
despetitespiècesdutypeadapté
pour la hotte.
Attention: toute installation des
vis et des dispositifs de xation
non conforme aux présentes
instructions peut entraîner des
risquesdedéchargesélectriques.
• Brancher la hotte à l’alimentation
de secteur avec un interrupteur
bipolaire ayant une ouverture des
contacts d’au moins 3 mm.
FR
