Faber STILO DX/SP A90 User manual

Instruction
Manual
Руководство по эксплуатации

2
2
INDEX
RECOMMENDATIONS AND SUGGESTIONS ..................................................................................................................... 3
CHARACTERISTICS ............................................................................................................................................................. 6
INSTALLATION ...................................................................................................................................................................... 8
USE ...................................................................................................................................................................................... 11
MAINTENANCE ................................................................................................................................................................... 12
КАЗАТЕЛЬ
СОВЕТЫ И РЕКО ЕНДАЦИИ .......................................................................................................................................... 14
ХАРАКТЕРИСТИКИ ............................................................................................................................................................ 17
УСТАНОВКА ........................................................................................................................................................................ 19
ЭКСПЛУАТАЦИЯ ................................................................................................................................................................ 22
УХОД .................................................................................................................................................................................... 23
EN
RU

EN
3
3
RECOMMENDATIONS AND SUGGESTIONS
The Instructions for Use apply to several versions of this appliance.
Accordingly, you may find descriptions of individual features that do not
apply to your specific appliance.
INSTALLATION
•
The manufacturer will not be held liable for any damages resulting from
incorrect or improper installation.
• The minimum safety distance between the cooker top
and the extractor hood is 650 mm (some models can
be installed at a lower height, please refer to the
paragraphs on working dimensions and installation).
• Check that the mains voltage corresponds to that
indicated on the rating plate fixed to the inside of the
hood.
• For Class I appliances, check that the domestic
power supply guarantees adequate earthing.

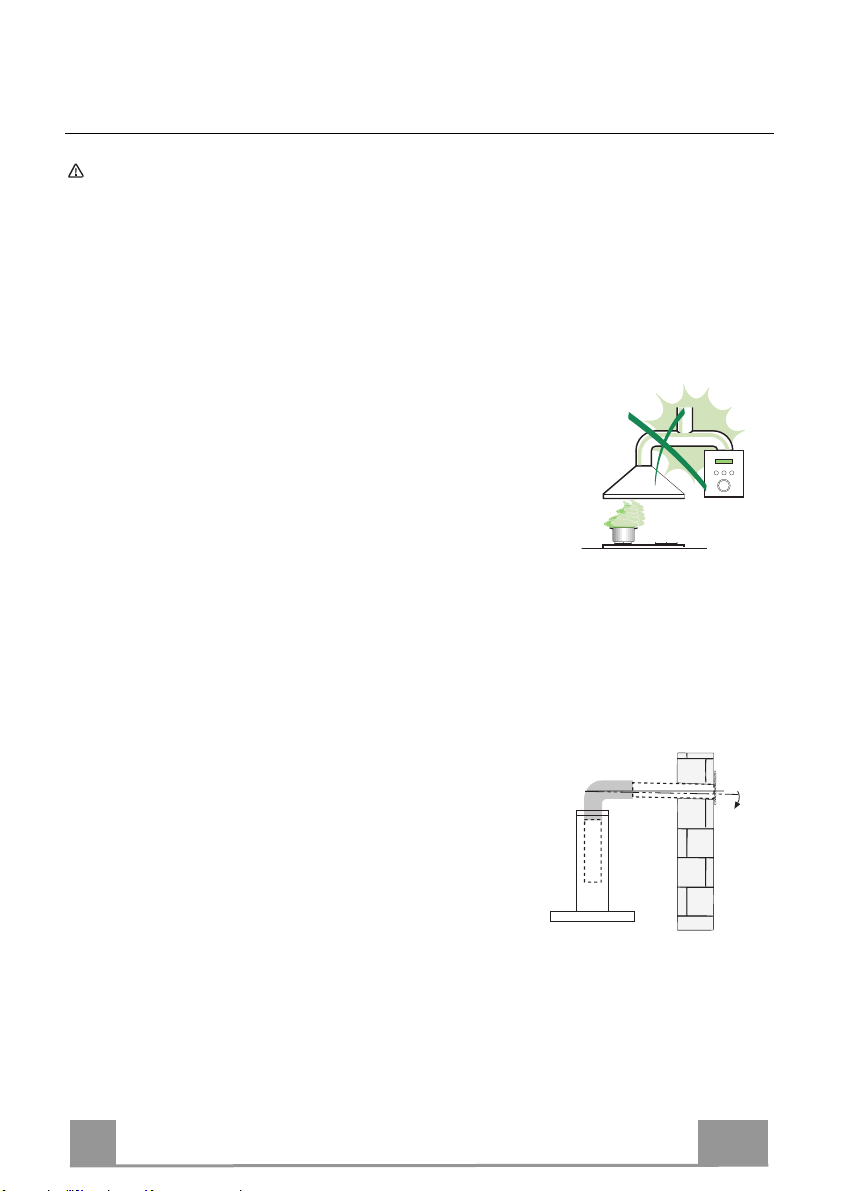

Connect the extractor to the exhaust flue through a pipe of minimum
diameter 120 mm. The route of the flue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts carrying combustion
fumes (boilers, fireplaces, etc.).
• If the extractor is used in conjunction with non-
electrical appliances (e.g. gas burning
appliances), a sufficient degree of aeration must
be guaranteed in the room in order to prevent the
backflow of exhaust gas. The kitchen must have
an opening communicating directly with the open
air in order to guarantee the entry of clean air.
When the cooker hood is used in conjunction with
appliances supplied with energy other than electric, the negative pressure in
the room must not exceed 0,04 mbar to prevent fumes being drawn back
into the room by the cooker hood.
• In the event of damage to the power cable, it must be replaced by the
manufacturer or by the technical service department, in order to prevent any
risks.
2°

EN
4
4
• If the instructions for installation for the gas hob specify a greater distance
specified above, this has to be taken into account. Regulations concerning
the discharge of air have to be fulfilled.
• Use only screws and small parts in support of the hood.
Warning: Failure to install the screws or fixing device in accordance with
these instructions may result in electrical hazards.
• Connect the hood to the mains through a two-pole switch having a contact
gap of at least 3 mm.
USE
•
The extractor hood has been designed exclusively for domestic use to
eliminate kitchen smells.
• Never use the hood for purposes other than for which it has been designed.
• Never leave high naked flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only, making
sure that it does not engulf the sides.
• Deep fat fryers must be continuously monitored
during use: overheated oil can burst into flames.

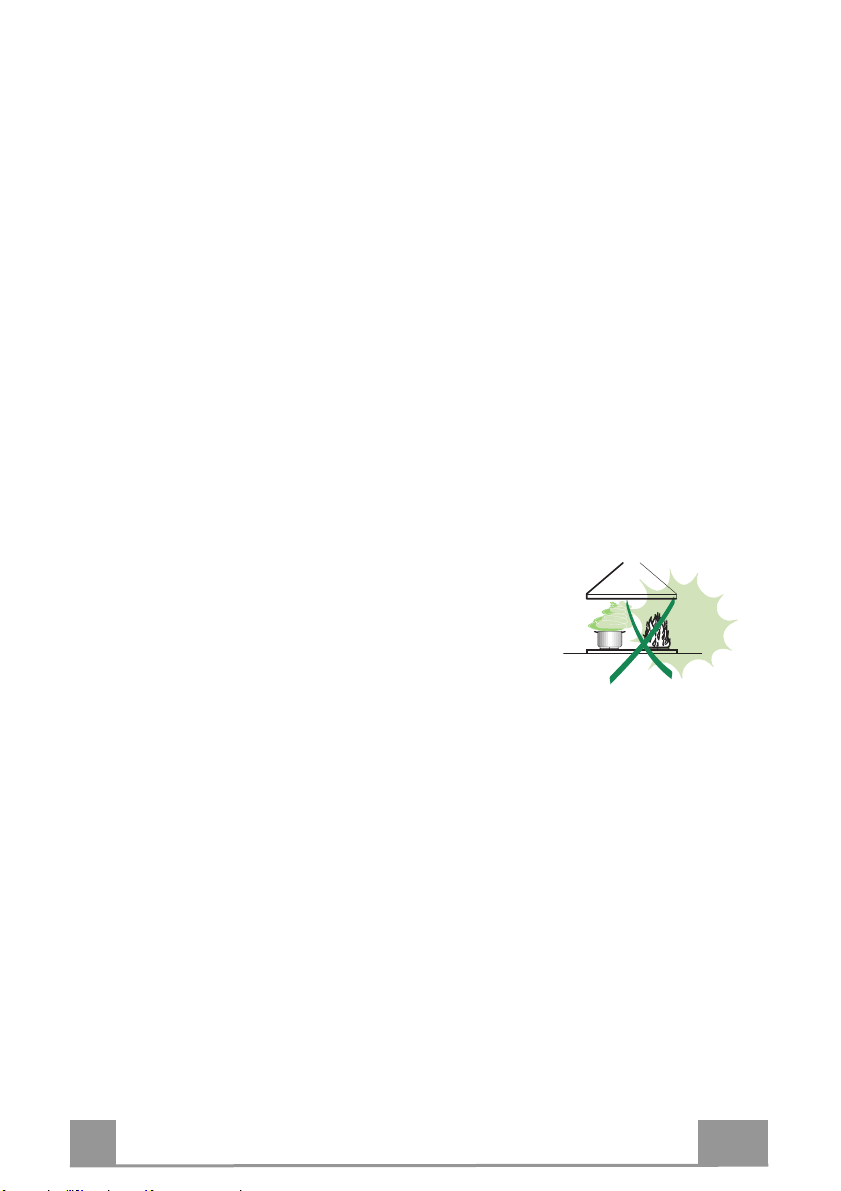

• Do not flambè under the range hood; risk of fire.
• This appliance can be used by children aged from
8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.

EN
5
5
• “CAUTION: Accessible parts may become hot when used with cooking
appliances.”
MAINTENANCE
•
Switch off or unplug the appliance from the mains supply before carrying out
any maintenance work.
• Clean and/or replace the Filters after the specified time period (Fire hazard).
• The Grease filters must be cleaned every 2 months of operation, or more
frequently for particularly heavy usage, and can be washed in a dishwasher.
• The Activated charcoal filter is not washable and cannot be regenerated,
and must be replaced approximately every 4 months of operation, or more
frequently for particularly heavy usage.
• Clean the hood using a damp cloth and a neutral liquid detergent.
The symbol on the product or on its packaging indicates that this product
may not be treated as household waste. Instead it shall be handed over to the
applicable collection point for the recycling of electrical and electronic
equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling of
this product. For more detailed information about recycling of this product,
please contact your local city office, your household waste disposal service or
the shop where you purchased the product.

EN
6
6

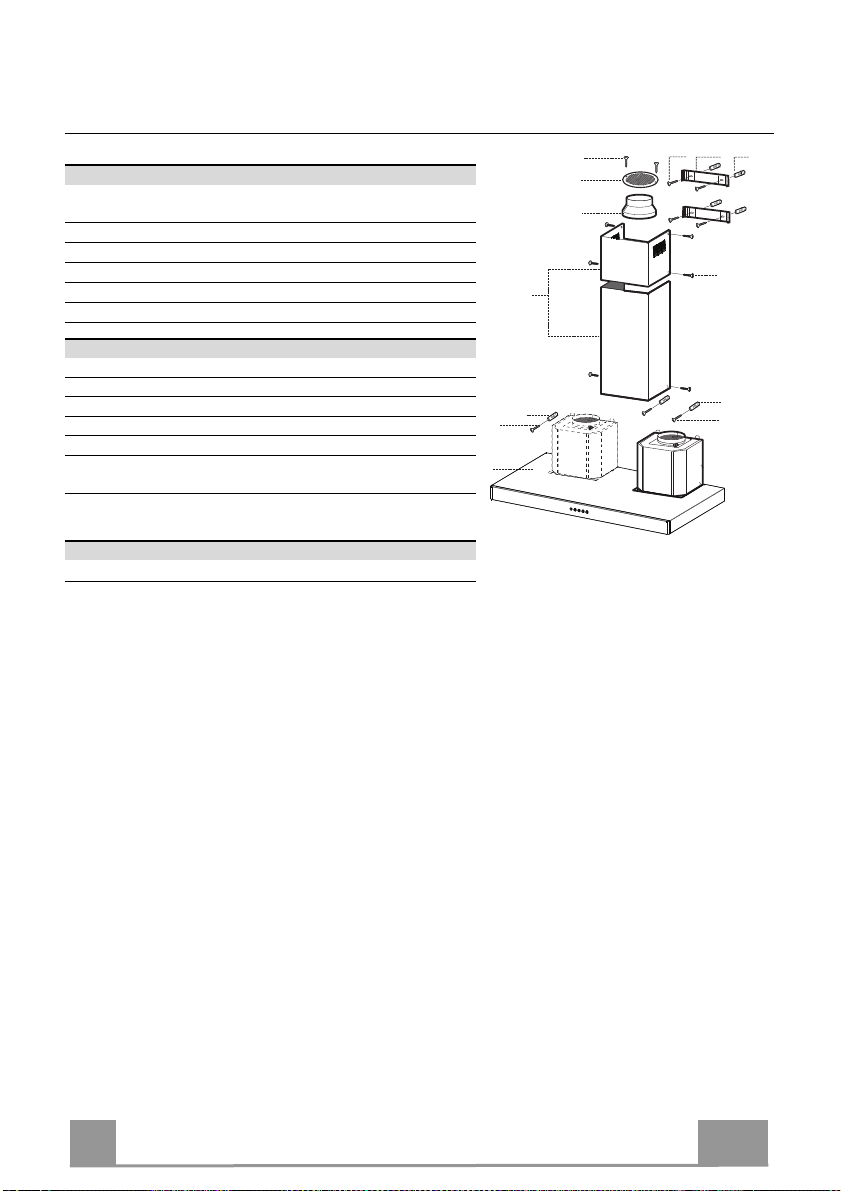

CHARACTERISTICS
Components
Ref. Q.ty Product Components
1 1 Hood Body complete with: Controls, Light, Blower,
Filters
2 1 Telescopic Chimney comprising:
2.1 1 Upper Section
2.2 1 Lower Section
8 1 Directional Air outlet Grille ø 125 mm
9 1 Reducer Flange ø 150-120 mm
Ref. Q.ty Installation Components
7.2.1 2 Upper Chimney Section Fixing Bracket
11 7 Wall Plugs
12a 7 Screws 4,2 x 44,4
12c 6 Screws 2,9 x 6,5
12e 2 Screws 2,9 x 9,5
13 1 Washer
Q.ty Documentation
1 Instruction Manual
2.1
2.2
2
12c
12a 7.2.1 11
11
12a
12e
8
9
1
11
12a

EN
7
7
Dimensions
SX
DX
min. 730 max. 1000
min. 730 max. 1000
Min.
500mm
Min.
650mm
Min.
500mm
Min.
650mm

EN
8
8
INSTALLATION

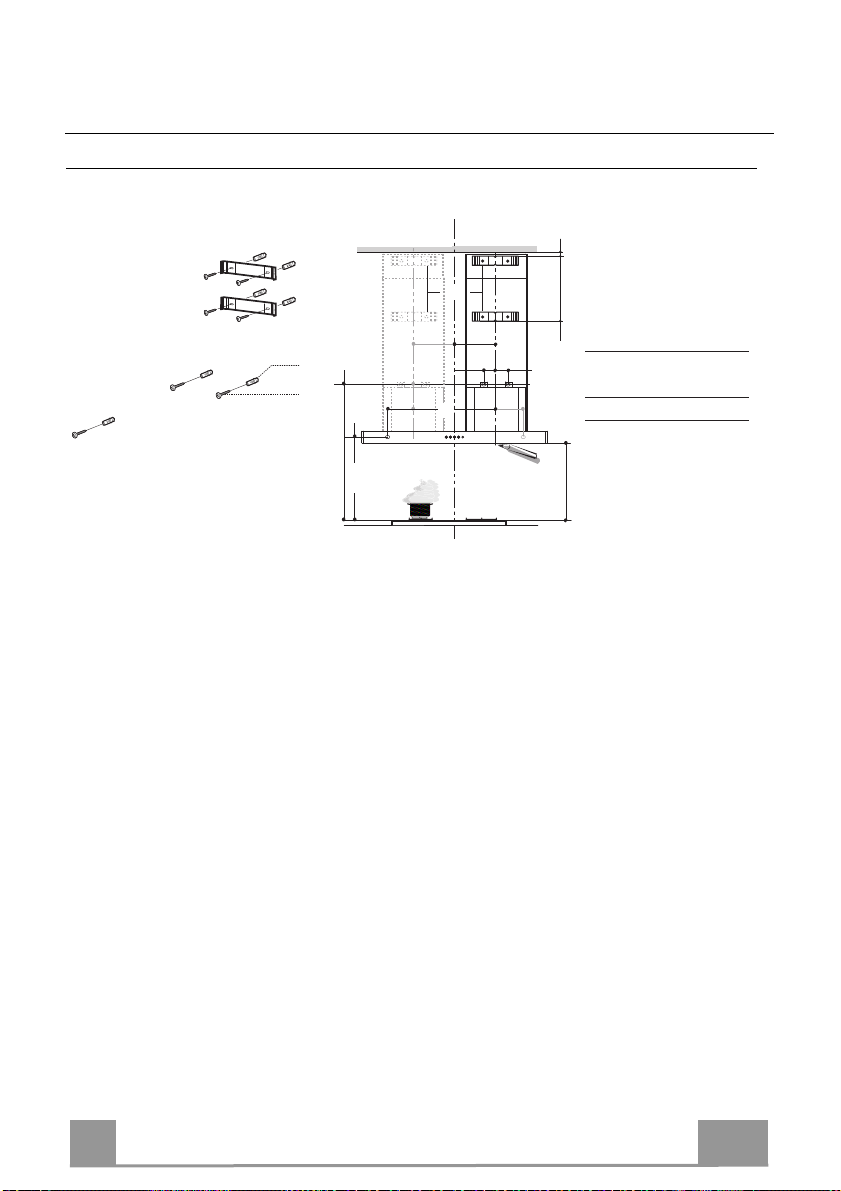

Wall drilling and bracket fixing
• Draw a vertical line on the wall on the right or on the left side depending on the hood model,
at 200 mm (90 cm hood version) or at 350 mm (120 mm hood version) taking as a reference
point the centre of the hob. Start the line from the ceiling or from other upper limit and
finish it at the 650 mm distance from the hob. This line is needed when aligning the
brackets.
• Place the 7.2.1 bracket, as indicated, at 1-2 mm from the ceiling or from other upper limit
aligning its central point on the vertical reference line.
• Draw the central points of the bracket holes.
• Place the 7.2.1 bracket, as indicated, at X mm under the first bracket (X= upper chimney
height) aligning its central point on the vertical reference line.
• Draw the central points of the bracket holes.
• Draw the reference point, as indicated, at 116 mm from the vertical reference point and at
970 mm above the hob.
• Repeat the same procedure on the opposite side.
• Draw the reference point, as indicated, at Z mm (Z= see the table) from the vertical
reference point and at 690 mm above the hob.
• Drill ø 8 mm the marked points.
• Insert the 11 plugs into the holes.
• Fix the brackets using the 12a screws (4,2 x 44,4 ) supplied with the hood.
• Screw the 2 12a screws (4,2 x 44,4), supplied with the hood, in the hood body fixing holes.
It is necessary to leave a 5-6 mm gap between the wall and the screw head.
Cappa Y Z
90 cm 200 565
120 cm 350 830
7.2.1
970
X1÷2
Y
116
650 min.
116
Y
11
12a
690
Z

EN
9
9
Hood body installation
• Before hooking the hood body it is necessary to tighten 2 Vr
screws placed in the fixing points of the body.
• Hook the hood body on the 12a screws.
• Tighten completely 12a support screws.
• The correct hood body position can be levelled with Vr screws.
• Fix the hood definitively by tightening the 12a screw together
with the 13 washer in the security hole.
12a
Vr

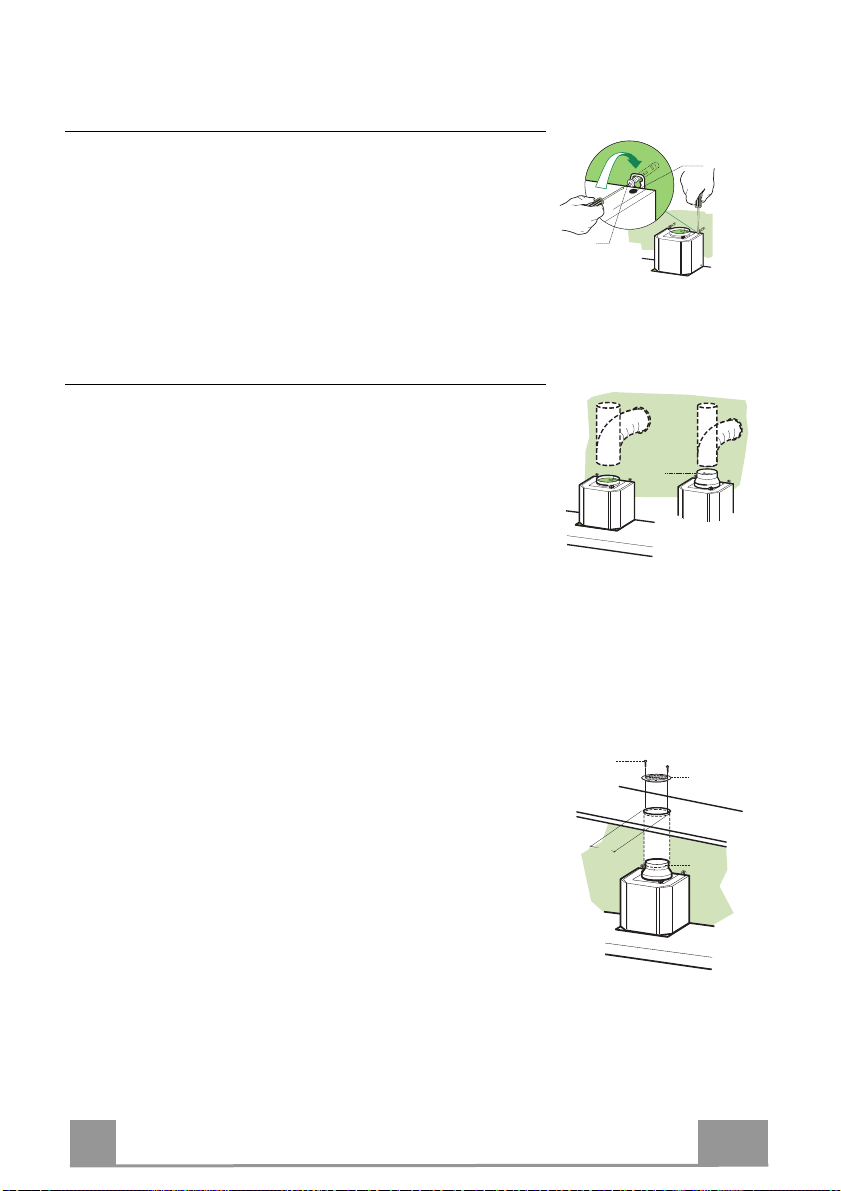

Connections
DUCTED VERSION AIR EXHAUST SYSTEM
When installing the ducted version, connect the hood to the
chimney using either a flexible or rigid pipe ø 150 or 120 mm,
the choice of which is left to the installer.
• To install a ø 120 mm air exhaust connection, insert the
reducer flange 9on the hood body outlet.
• Fix the pipe in position using sufficient pipe clamps (not
supplied).
• Remove possible charcoal filters.
9
ø 120ø 150
RECIRCULATION VERSIO
N AIR OUTLET
• Cut a hole ø 125 mm in any shelf that may be positioned over
the hood.
• Insert the reducer flange 9on the hood body outlet.
• Connect the flange to the outlet on the shelf over the hood by
using a flexible or rigid pipe ø120 mm.
• Fix the pipe in position using sufficient pipe clamps (not
supplied).
• Fix the air outlet grid 8on the recirculation air outlet by using
the 2 screws 12e (2,9 x 9,5) provided.
• Ensure that the activated charcoal filters have been inserted.
9
ø 125
8
12e

EN
1
0
10
ELECTRICAL CONNECTION
• Connect the hood to the mains through a two-pole switch
having a contact gap of at least 3 mm.
• Remove the grease filters (see paragraph Maintenance) being
sure that the connector of the feeding cable is correctly inserted
in the socket placed on the side of the fan.
Chimney assembly
Upper exhaust Chimney
• Slightly widen the two sides of the upper chimney and hook
them behind the brackets 7.2.1, making sure that they are well
seated.
• Secure the sides to the brackets using the 4 screws 12c (2,9 x
9,5) supplied.
Lower exhaust Chimney
• Slightly widen the two sides of the chimney and hook them
between the upper chimney and the wall, making sure that they
are well seated.
• Fix the lower part laterally to the hood body using the 2 screws
12c (2,9 x 9,5) supplied.
2.1
2.2
7.2.1
12c
12c

EN
1
1
11
USE
T2
T1 L
T3

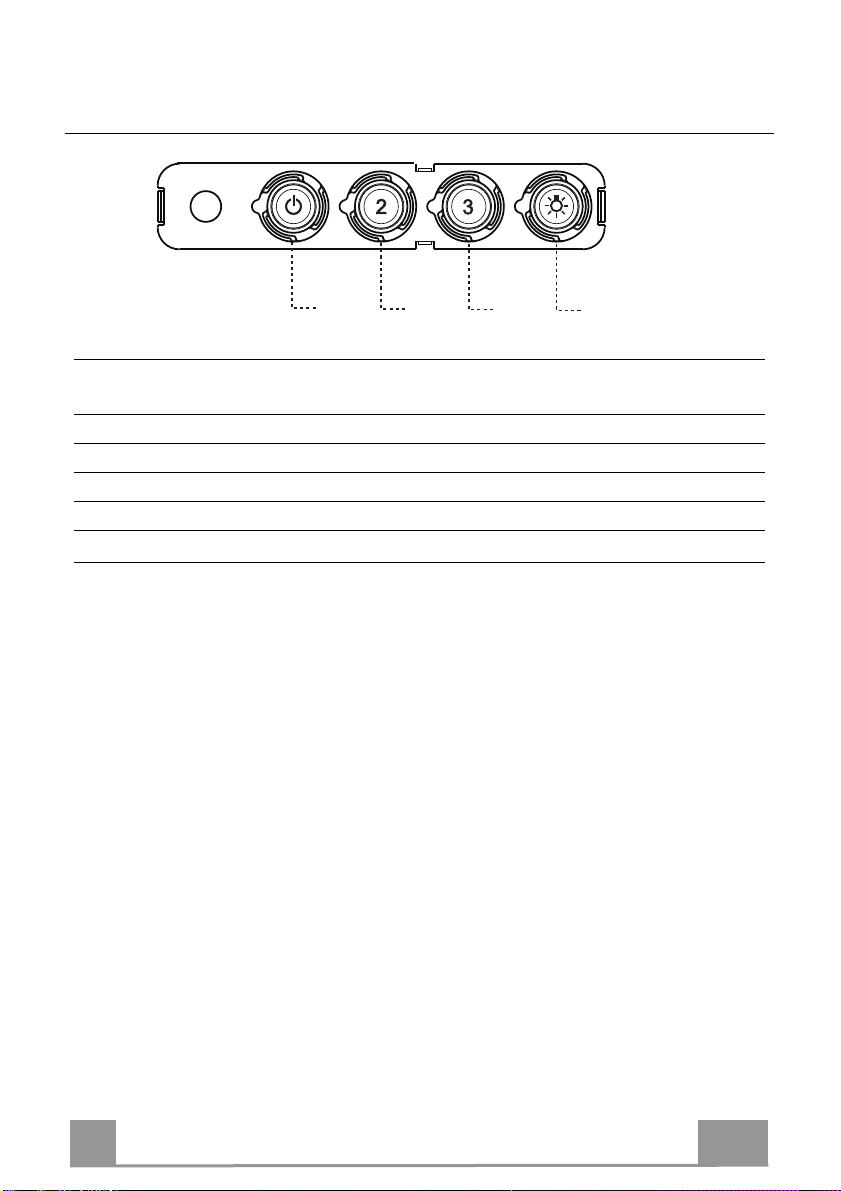

Control panel
BUTTON LED FUNCTIONS
T1 Speed On Turns the Motor on at Speed one.
Turns the Motor off.
T2 Speed On Turns the Motor on at Speed two.
T3 Speed Fixed When pressed briefly, turns the Motor on at Speed three.
LLight Turns the Lighting System on and off.
Warning: Button T1 turns the motor off, after first passing to speed one.

EN
1
2
12
MAINTENANCE

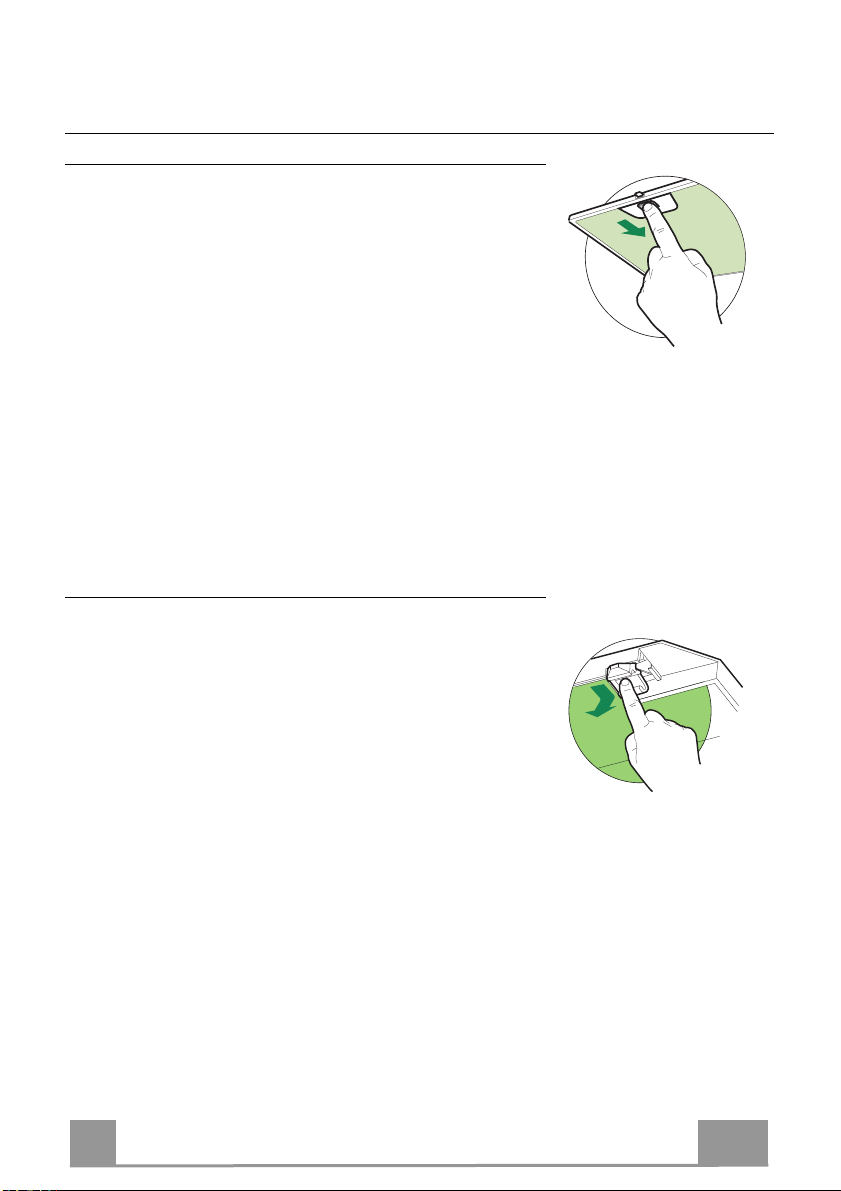

Grease filters
CLEANING METAL SELF- SUPPORTING GREASE FILTERS
• The filters must be cleaned every 2 months of operation, or
more frequently for particularly heavy usage, and can be
washed in a dishwasher.
• Remove the filters one at a time by pushing them towards the
back of the group and pulling down at the same time.
• Wash the filters, taking care not to bend them. Allow them to
dry before refitting.
• When refitting the filters, make sure that the handle is visible
on the outside.
Activated charcoal filter (Recirculation version)
REPLACING THE ACTIVATED CHARCOAL FILTER
• The filter is not washable and cannot be regenerated, and must
be replaced approximately every 4 months of operation, or
more frequently for particularly heavy usage.
• Remove the metal grease filters.
• Remove the saturated activated carbon filter by releasing the
fixing hooks.
• Fit the new filter by hooking it into its seating.
• Refit the metal grease filters.

EN
1
3
13

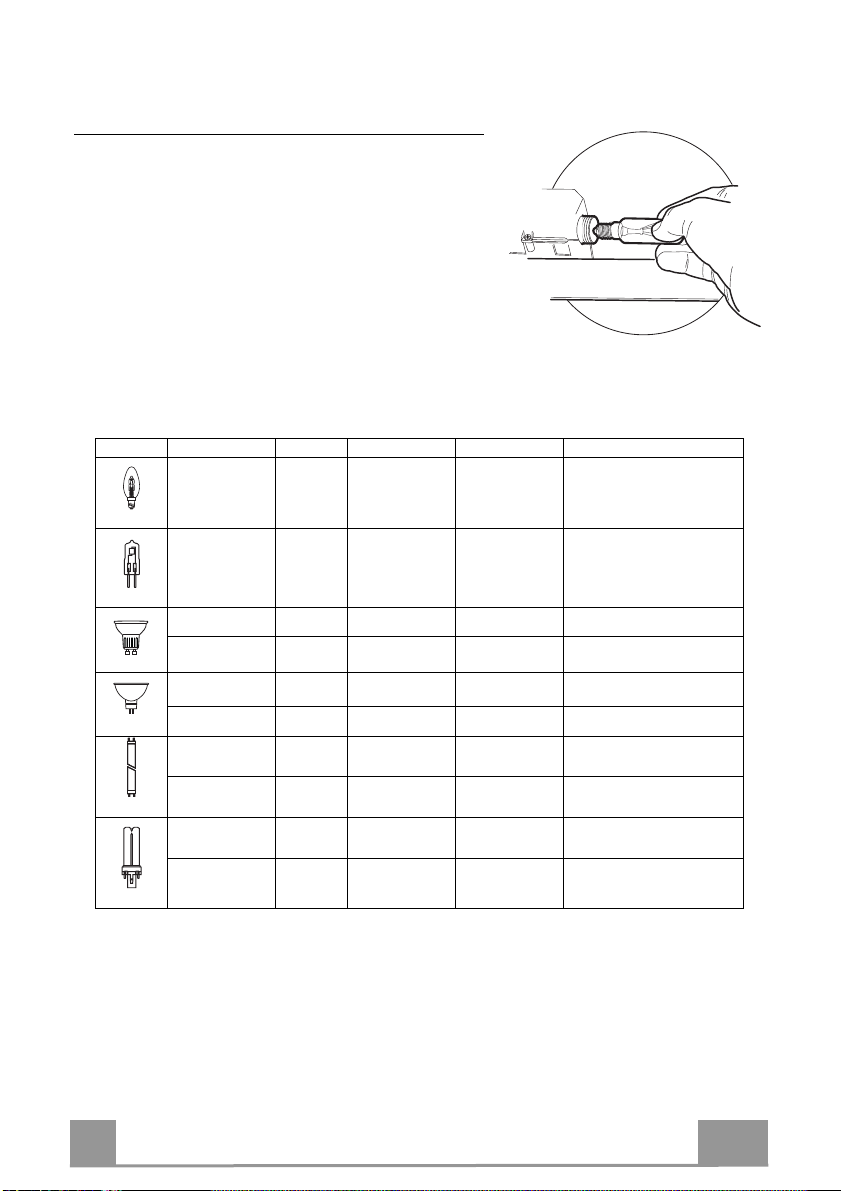

Lighting
LIGHT REPLACEMENT
28W - 40W incandescent light.
• Remove the screw fixing the Lighting support.
• Pull the Lighting support down.
• Extract the lamp and replace with another of the
same type.
• Replace the lighting support in reverse order.
Lamp Power (W) Socket Voltage (V) Dimension (mm) ILCOS Code
28 E14 220 – 240 104 x 35 HSGSB/C/UB-28-220/240-E14
20 G4 12 33 x 9 HSG/C/UB-20-12-G4
35 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/40
50 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/20
20 GU4 12 40 x 35 HRGS-20-12-GU4-35/30
20 GU5.3 12 46 x 51 HRGS-20-12-GU5.3-50/10
16 G13 95 720 x 26 FD--16/40/1B-E--G13--26/720
18 G13 57 589,8 x 26 FD--18/40/1B--E--G13--26/600
9 G23 60 (lamp)
220-240 (starter) 167 x 28 FSD-9/27/1B-I-G23
11 G23 91 (lamp)
220-240 (starter) 235,8 x 28 FSD-11/40/1B-I-G23

RU
1
4
14
СОВЕТЫ И РЕКОМЕНДАЦИИ
В инструкциях по эксплуатации описаны различные модели прибора.
Поэтому вы можете встретить описание некоторых характеристик, не
относящихся к приобретенному вами прибору.
СТАНОВКА
•
Изготовитель не несет ответственность за убытки, возникающие в результате
неправильной установки или эксплуатации прибора.
• Безопасное расстояние между варочной панелью и
всасывающей вытяжкой должно быть не менее 650
мм (некоторые модели можно устанавливать ниже; см.
раздел, посвященный рабочим размерам и операциям
по установке прибора).
• Проверьте соответствие напряжения сети указанному
на табличке, закрепленной внутри вытяжки.
• Для приборов класса I проверьте, чтобы в электрической сети вашего дома
была предусмотрена соответствующая система заземления.
Соедините вытяжку с дымоходом с помощью трубы минимального диаметра
120 мм. Труба для отведения дыма должна быть как можно короче.
• Не соединяйте всасывающую вытяжку с дымоходами, по которым выводится
дым, образующийся в процессе горения (например,
отопительные котлы, камины и проч.).
• Если вытяжной аппарат используется в сочетании с
приборами, работающими не от электрического тока
(например, газовые приборы), помещение должно
хорошо проветриваться во избежание обратного
потока отходящих газов. Для притока в помещение
свежего воздуха на кухне должно быть предусмотрено выходящее на улицу
окно. При пользовании кухонной вытяжкой в сочетании с приборами,
работающими не от электрического тока, отрицательное давление в
помещении не должно превышать 0,04 мбар с тем, чтобы дым не всасывался
вытяжкой обратно в помещение.
• Во избежание опасности в случае повреждения кабеля питания, он должен
быть заменен изготовителем или специалистами отдела технического
обслуживания.
2°

RU
1
5
15
• Если в инструкциях по установке газовой плиты сказано, что расстояние до
вытяжки должно быть больше указанного выше, следует
придерживаться предписанных размеров. Соблюдайте все
нормативные требования по отведению отработанного воздуха.
• Используйте только винты и метизы, пригодные для установки
вытяжки. Предупреждение: использование винтов и зажимных
устройств, не соответствующих указаниям данных инструкций, может
привести к возникновению опасных ситуаций и к электрическим ударам.
• Соедините вытяжку с сетью питания с помощью двухполюсного
выключателя с минимальным разведением контактов 3 мм.
ЭКСПЛ АТАЦИЯ
•
Всасывающая вытяжка предназначена только для применения в быту
для удаления из кухни запахов от готовки.
• Никогда не пользуйтесь вытяжкой в иных целях, отличных от тех, для
которых она предназначена.
• Никогда не оставляйте высокое пламя под вытяжкой, находящейся в
работе.
• Регулируйте силу пламени таким образом, чтобы оно оставалось под
дном емкости для готовки и не вырывалось за его пределы.
• При готовке во фритюрнице постоянно следите
за ее работой: сильно нагретое масло может
воспламениться.
• Не готовьте блюда фламбе под вытяжкой:
опасность возникновения пожара.
• Прибором могут пользоваться дети старше 8
лет и лица с ограниченными психическими, физическими и сенсорными
способностями, а также не имеющие достаточного опыта и знаний, но
только под присмотром ответственных лиц и при условии, что они
обучены безопасной эксплуатации прибора и знают о связанных с его
неправильным использованием опасностях. Следите, чтобы дети не
играли с прибором. Очистку и уход за прибором должен обеспечивать
пользователь, такие действия могут выполнять и дети, но только под
надзором взрослых.

RU
1
6
16
• “ ВНИМАНИЕ: доступные части вытяжки могут сильно нагреваться во
время работы газовых приборов.
ХОД
• Перед выполнением любой операции по очистке и уходу выключите
или отсоедините прибор от электрической сети.
• Очищайте и/или заменяйте фильтры по истечении указанного периода
времени (опасность возникновения пожара).
• Жировые фильтры необходимо очищать раз в 2 месяца работы или
чаще в случае очень интенсивного использования прибора; жировые
фильтры можно мыть в посудомоечной машине.
• Фильтр на активированном угле нельзя мыть и восстанавливать, его
следует менять примерно раз в 4 месяца работы или чаще в случае
очень интенсивного использования прибора.
• Очищайте вытяжку влажной тряпкой, смоченной в нейтральном жидком
моющем веществе.
Символ на изделии или на упаковке указывает, что прибор нельзя
выбрасывать, как обычный бытовой мусор. Прибор, подлежащий
уничтожению, необходимо сдать в специальный сборный пункт для
повторного использования электрических и электронных компонентов.
Пользователь, правильно сдающий прибор на переработку, помогает
предотвратить потенциальные негативные последствия для окружающей
среды и для здоровья людей, возникающие в случае неправильного его
уничтожения. За более подробной информацией о вторичном
использовании прибора обращайтесь в городской совет, в местную
службу по переработке отходов или в магазин, где прибор был
приобретен.

RU
1
7
17
ХАРАКТЕРИСТИКИ
Части
Обозн.К-во Части изделия
1 1 Корпус вытяжки в комплекте с ручками управления,
освещением, вентилятором, фильтрами
2 1 Телескопическая дымовая труба, состоящая из:
2.1 1 Верхней дымовой трубы
2.2 1 Нижней дымовой трубы
8 1 Регулируемая решетка выпуска воздуха ø 125 mm
9 1 Переходный фланец ø 150-120 мм
Обозн.К-во становочные компоненты
7.2.1 2 Крепежные скобы верхней дымовой трубы
11 7 Вкладыши
12a 7 Винты 4,2 x 44,4
12c 6 Винты 2,9 x 6,5
12e 2 Винты 2,9 x 9,5
13 1 Шайба
К-во Документация
1 Руководство по эксплуатации
2.1
2.2
2
12c
12a 7.2.1 11
11
12a
12e
8
9
1
11
12a

RU
1
8
18
Габариты
SX
DX
min. 730 max. 1000
min. 730 max. 1000
Min.
500mm
Min.
650mm
Min.
500mm
Min.
650mm

RU
1
9
19
СТАНОВКА
Отверстия в стене и крепление скоб
• Возьмите вкачестве точки отсчета центр плиты ипроведите на стене вертикальную линию
справа или слева от центра, взависимости от модели вытяжки, на расстоянии 200 мм (для
вытяжки высотой 90 мм) ина расстоянии 350 мм (для вытяжки 120 мм) от верхнего
предела идо отметки на высоте 650 мм от плиты. Эта линия служит для выравнивания
скоб по вертикали.
• Приложите, как показано, скобу 7.2.1 кстене на расстоянии 1 – 2 мм от потолка или
верхнего предела ивыровняйте ее центр (пазы) по вертикальной линии.
• Отметьте центры отверстий скобы.
• Приложите, как показано, скобу 7.2.1 на расстоянии X мм под первой скобой (X = высота
прилагаемой вкомплекте верхней части дымохода) ивыровняйте ее центр (пазы) по
установочной вертикальной линии.
• Отметьте центры отверстий скобы.
• Обозначьте, как показано на рисунке, контрольную точку на расстоянии 116 мм от
вертикальной линии ина расстоянии 970 мм над плитой.
• Повторите ту операцию спротивоположенной стороны вертикальной линии.
• Обозначьте, как показано на рисунке, контрольную точку на расстоянии Z мм (Z = см.
таблицу) от вертикальной линии ина расстоянии 690 мм над плитой.
• Просверлите отверстия ø 8 мм вобозначенных точках.
• Вставьте вотверстия вкладыши 11.
• Закрепите скобы прилагаемыми винтами 12a (4,2 x 44,4).
• Ввинтите 2 прилагаемых винта 12а(4,2 x 44,4) вотверстия для крепления корпуса вытяжки
иоставьте пространство 5-6 мм между стеной иголовками винтов.
Cappa Y Z
90 cm 200 565
120 cm 350 830
7.2.1
970
X1÷2
Y
116
650 min.
116
Y
11
12a
690
Z

RU
2
0
20
становка корпуса вытяжки
• Прежде чем повесить корпус вытяжки, затяните 2 винта Vr
вточках навески корпуса прибора.
• Повесьте корпус вытяжки на винты 12a.
• Окончательно затяните опорные винты 12а.
• Винтами Vr выровняйте положение корпуса вытяжки.
• Окончательно зафиксируйте положение вытяжки винтом
12аишайбой 13 впредохранительном отверстии.
12a
Vr
Соединения
ВЫП СК ВОЗД ХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ
Для установки всасывающей вытяжки соединить ее с
выпускной трубой жесткой или гибкой трубкой диаметром
150 или 120 мм, тип которой может выбрать монтажник.
• Для соединения трубкой Ø 120 мм вставить переходный фланец 9в
выпускноеотверстиекорпуса вытяжки.
• Закрепить трубку соответствующими трубными
зажимами. Необходимый крепежный материал не входит в
комплект.
• Вынуть фильтры от запахов на активном угле.
9
ø 120ø 150
ВЫХОД ВОЗД ХА ИЗ ФИЛЬТР ЮЩЕЙ ВЫТЯЖКИ
• Сделать вполке над вытяжкой отверстие ø 125мм.
• Вставить переходный фланец 9 ввыходное отверстие в
корпусе вытяжки.
• Соединить фланец свыпускным отверстием полки над
вытяжкой жесткой или гибкой трубой ø 120 мм.
• Закрепить трубу соответствующими зажимами.
Необходимый для того материал не входит вкомплект
поставки.
• Закрепить решетку 8 на выпускном отверстии 2
винтами 12e (2,9 x 9,5) (прилагаются).
• Проверить наличие ввытяжке фильтров от запахов на
активном угле.
9
ø 125
8
12e
