Faber LUFT X A60 User manual

- Libretto di Istruzioni
- Instructions Manual
- Manual de instrucciones

2
2
INDICE
CONSIGLI E SUGGERIMENTI.............................................................................................................................................. 3
CARATTERISTICHE.............................................................................................................................................................. 6
INSTALLAZIONE ................................................................................................................................................................... 7
USO....................................................................................................................................................................................... 11
MANUTENZIONE ................................................................................................................................................................. 13
INDEX
RECOMMENDATIONS AND SUGGESTIONS ................................................................................................................... 14
CHARACTERISTICS ........................................................................................................................................................... 17
INSTALLATION.................................................................................................................................................................... 18
USE ...................................................................................................................................................................................... 22
MAINTENANCE ................................................................................................................................................................... 24
INDICE
CONSEJOS Y SUGERENCIAS........................................................................................................................................... 25
CARACTERÍSTICAS ........................................................................................................................................................... 28
INSTALACIÓN ..................................................................................................................................................................... 29
USO...................................................................................................................................................................................... 33
MANTENIMIENTO ............................................................................................................................................................... 35
IT
EN
ES
SCHEMA ELETTRICO - ELECTRIC DIAGRAM - ESQUEMA ELéCTRICO..................................................................... 36
± 25Kg
4x(M4x10)
2x(Ø4x6)
7x(Ø5x40)
4x

IT 3
3
CONSIGLI E SUGGERIMENTI
Le Istruzioni per l’uso si riferiscono ai diversi modelli di questo
apparecchio. Pertanto, si potrebbero trovare descrizioni di singole
caratteristiche che non appartengono al proprio apparecchio specifico.
INSTALLAZIONE
•Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti
da un’installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura
e la cappa aspirante è di 650 mm (alcuni modelli
possono essere installati a un’altezza inferiore;
vedere il paragrafo relativo alle dimensioni di lavoro
e all'installazione).
• Controllare che la tensione di rete corrisponda a
quella indicata sulla targa dati applicata all’interno
della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione
domestica disponga di un adeguato collegamento a massa.
Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro
minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di
combustione (per es. caldaie, camini ecc.).
• Se l’aspiratore è utilizzato in combinazione con
apparecchi non elettrici (per es. apparecchi a gas),
deve essere garantito un sufficiente grado di
aerazione nel locale per impedire il ritorno di flusso
dei gas di scarico. La cucina deve avere un'apertura
comunicante direttamente con l'esterno per garantire
l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in
combinazione con apparecchi non alimentati dalla corrente elettrica, la
pressione negativa nel locale non deve superare 0,04 mbar per evitare che i
fumi vengano riaspirati nel locale dalla cappa.
• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire
dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi
rischio.
2°

IT 4
4
• Se le istruzioni di installazione del piano cottura a gas specificano una
distanza maggiore di quella sopra indicata, è necessario tenerne conto.
Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.
Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in
conformità alle presenti istruzioni può comportare rischi di scosse elettriche.
• Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare
con distanza tra i contatti di almeno 3 mm.
USO
•La cappa aspirante è progettata esclusivamente per l’uso domestico allo
scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso
il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente
controllate durante l’uso: l’olio surriscaldato
potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbe
sviluppare un incendio.
• Questo apparecchio può essere utilizzato da
bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-
fisico-sensoriali o con esperienza e conoscenze insufficienti, purché
attentamente sorvegliati e istruiti su come utilizzare in modo sicuro
l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non
giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non
devono essere effettuate da bambini, a meno che non siano sorvegliati.

IT 5
5
• “ ATTENZIONE: le parti accessibili possono diventare molto calde durante
l’uso degli apparecchi di cottura ”.
MANUTENZIONE
•Spegnere o scollegare l’apparecchio dalla rete di alimentazione prima di
qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di
incendio).
• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più
frequentemente in caso di utilizzo molto intenso e possono essere lavati in
lavastoviglie.
• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere
sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di
utilizzo molto intenso.
• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le
istruzioni".
• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.
Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non
può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire
deve essere conferito presso un apposito centro di raccolta per il riciclaggio
dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia
smaltito correttamente, si contribuirà a prevenire potenziali conseguenze
negative per l’ambiente e per la salute che potrebbero altrimenti derivare dal
suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di
questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti
oppure il negozio dove è stato acquistato il prodotto.

IT 6
6
CARATTERISTICHE
Ingombro
450
60
MIN.545 - MAX.850
354
600-900-1200
422
354
422
450
600-900-1200
90
150
600-900-1200
450
60
MIN.545 - MAX.850
354
422

IT 7
7
INSTALLAZIONE
Foratura Parete e Fissaggio Staffe
I. LEGGERE le istruzioni prima di adoperarsi al montaggio
II. Disegnare sulla parete i 7 punti indicati e forare:
oAI-AII : Fori per fissaggio box motore
BI-BIII : Fori per fissaggio staffa del tubo
CI-CII
o!
MIN165-MAX448
403
150 150
145
60
CI-CII : Fori per fissaggio di sicurezza
o
AI-AII
BI-BIII

IT 8
8
III. Inserire le viti 2x (Ø5x40)
nei tasselli in AI-AII senza stringere;
agganciare gli occhielli del corpo cappa
e stringere nei punti A'-A''
IV. Fissare la staffa dei tubi
con le viti 3x (Ø5x40) in
posizione BI-BIII
AI
BI
BII
AII
BIII
V. E' possibile un fissaggio di sicurezza agendo
sui fori C'-C'' e avvitando 2x (Ø5x40) dall'interno
della cappa, dopo aver rimosso i filtri antigrasso.
CII

IT
Connessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 120 mm, la cui scelta è lasciata all'installatore.
•Per collegamento con tubo ø120 mm, inserire la Flangia di
riduzione sull’Uscita del Corpo Cappa.
•Fissare il tubo con adeguate fascette stringitubo. Il
materiale occorrente non è in dotazione.
•Togliere
eventuali Filtri Antiodore al Carbone attivo.
ø 120ø 150
9
USCITA ARIA VERSIONE FILTRANTE
•Collegare la Flangia X di riduzione alla bocca del motore
•Fissare il Raccordo T nel tubo inferiore utilizzando 4 viti (4.2x6.5)
Procedere con il fissaggio dei tubi al corpo cappa
X
T
•Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

IT
Montaggio Camino
Camino superiore
•Fissare lateralmente alla Staffa con le viti in dotazione
2x (Ø4x6)
Camino inferiore
•può essere fissato utilizzando le 4asole poste alla base
del tubo inferiore. In esse va incastrato il dado in gabbia
4x ( ) [vedi A]. Poi, dopo aver tolto i filtri,
si serra con le viti 4x (M4x10) dal fondo della cappa
CONNESSIONE ELETTRICA
•La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina, allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile. Se sprovvista di
spina (collegamento diretto alla rete), o la spina non è posta in
zona accessibile, applicare un interruttore bipolare a norma che
assicuri la disconnessione completa della rete nelle condizioni
della categoria di sovratensione III, conformemente alle regole
di installazione.
•Inserire la coppia di tubi fino ad aderire al motore
A
A
SostituzioneLed
Per la sostituzione contattare l’Assistenza Tecnica.
!
10

IT
USO

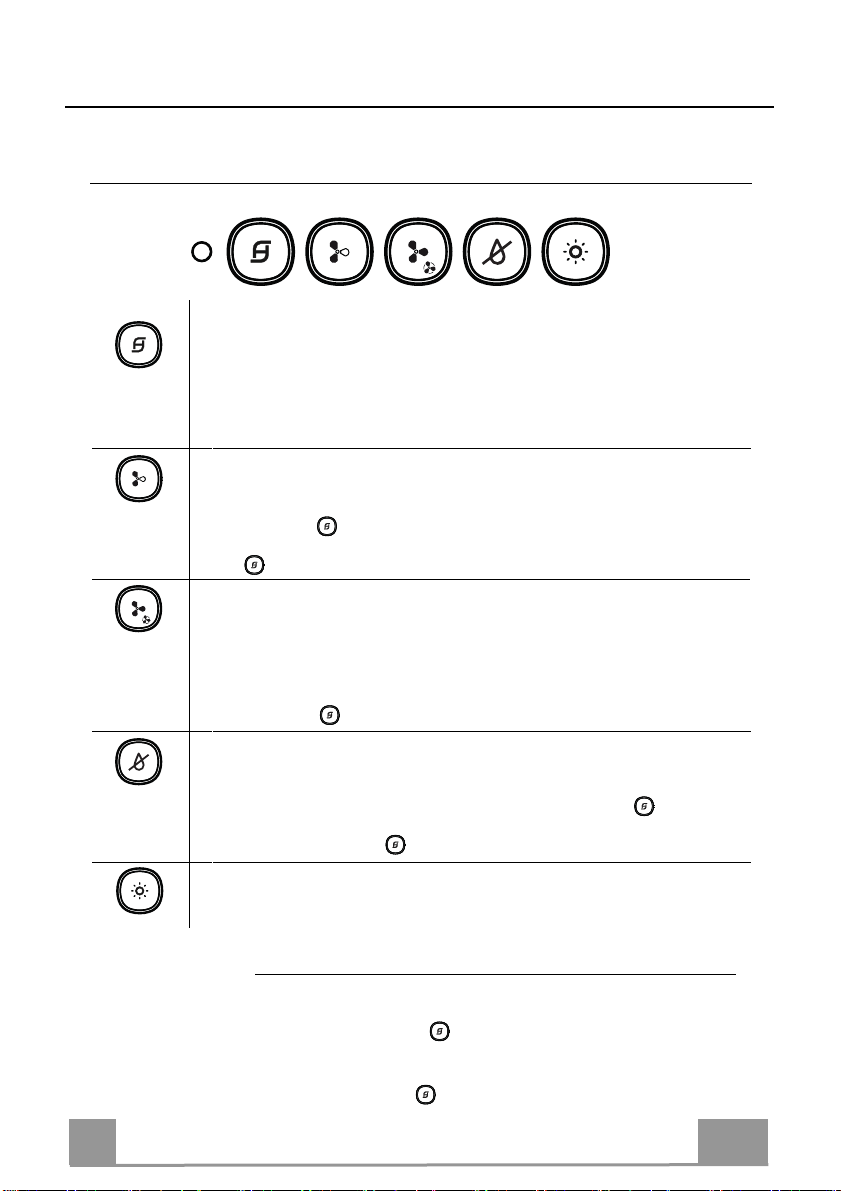

Quadro comandi
Accende/Spegne il motore alla prima velocità, il led del tasto si accende, e rimane
acceso a tutte le velocità motore.
Premuto brevemente accende il motore, se premuto da qualsiasi velocità spegne il
motore.
• quando tutti i carichi sono spenti (Motore e luci OFF), si effettua, in caso di allarme
filtri CA o Grassi attivo, il reset dei medesimi visualizzando il triplo lampeggio di tutti i
led.
Accende il motore alla velocità 2, il led del tasto si accende solo alla vel. 2.
• Tenendo il tasto premuto per circa 2 sec., quando tutti i carichi sono spenti
(Motore e luci OFF), si attiva l’allarme Filtri Carbone esauriti visualizzando un doppio
lampeggio del led relativo al tasto 1 . Per disattivare l’allarme Filtri Carbone
esauriti, si preme di nuovo il tasto per altri 2 sec. visualizzando un singolo lampeggio
del led relativo al tasto 1.
Accende/Spegne le luci, il led del tasto si accende.
Accende/Spegne lo STEAM_SYSTEM (accende spegne il motore Vortex )
A sistema inserito il tasto si accende.
• A carichi spenti (Motore e luci OFF),tenendo il tasto premuto per circa 2 sec. si
disabilita il telecomando visualizzando un singolo lampeggio del led relativo al tasto
1. Tenendolo premuto nuovamente per 2 sec. si abilita il telecomando visualizzando
un doppio lampeggio del led relativo al tasto 1.
Accende il motore alla velocità 3, il led del tasto si accende solo alla vel. 3.
• Tenendo premuto il tasto per circa 2 sec. accende il motore alla velocità
INTENSIVA, il led del tasto lampeggia ogni 0.5”. Questa velocità è temporizzata a 6
minuti. Terminato il tempo, il sistema ritorna automaticamente alla velocità
precedentemente selezionata. Se attivata da motore spento una volta finito il tempo
passa alla modalità OFF. Si disattiva premendo il medesimo tasto , un tasto velocità
qualsiasi, o il tasto per spegnere il motore.
11
•La saturazione dei filtri antigrasso avviene dopo 100 ore di
funzionamento continuo della cappa, e viene indicata con il lampeggio 1
volta al secondo del led
•La saturazione dei filtri antiodori (carbone) avviene dopo 200 ore di
funzionamento continuo della cappa, e viene indicata con il lampeggio 1
volta ogni 0,5” del led
ALLARME FILTRI

IT
Telecomando (OPZIONALE)
Questo apparecchio può essere comandato per mezzo di un
telecomando, alimentato con pile alcaline zinco-carbone da
1,5 V del tipo standard LR03-AAA (non incluse).
• Non riporre il telecomando in prossimità di fonti di calore.
• Non disperdere le pile nell’ambiente, depositarle negli
appositi contenitori.
Motore Accende/Spegne il motore alla prima velocità. Lunga pressione accende lo
Steam_OFF_System
Decrementa la velocità del motore 3 > 2 > 1
Incrementa la velocità del motore. 1 > 2 > 3
Luce Accende/Spegne le luci.
Delay Funzione non implementata
Intensiva Accende il motore alla velocità INTENSIVA. Questa velocità è temporizzata
a 6 minuti. Terminato il tempo, il sistema ritorna automaticamente alla
velocità precedentemente selezionata. Se attivata da motore spento una
volta finito il tempo passa alla modalità OFF. Si disattiva premendo il
medesimo tasto o il tasto “OFF motore”
12

IT
MANUTENZIONE FILTRI
Filtri antigrasso
PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI
•Sono lavabili anche in lavastoviglie, e necessitano di essere
lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un
uso particolarmente intenso.
•Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore
del gruppo e tirando contemporaneamente verso il basso.
•Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima
di rimontarli.
•Rimontarli facendo attenzione a mantenere la maniglia verso la
parte visibile esterna.
Filtro antiodore (Versione Filtrante)
SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO
•Non è lavabile e non è rigenerabile, va sostituito almeno ogni 4
mesi o più frequentemente, per un uso particolarmente intenso.
•Togliere i Filtri antigrasso metallici.
•Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo
sugli appositi agganci.
•Montare il nuovo Filtro al Carbone agganciandolo nella sua sede.
•Rimontare i Filtri antigrasso metallici.
MANUTENZIONE SoS
•Togliere i Filtri antigrasso.
•Rimuovere SoS nel suo alloggio
metallico, svitando le 4 viti.
•Pulire SoS con un panno umido
e rimontare.
13
•E' necessario pulire SoS ogni 2 mesi circa di
utilizzo o più frequentemente, per un uso
particolarmente intenso.

EN
RECOMMENDATIONS AND SUGGESTIONS
The Instructions for Use apply to several versions of this appliance.
Accordingly, you may find descriptions of individual features that do not
apply to your specific appliance.
INSTALLATION
•The manufacturer will not be held liable for any damages resulting from
incorrect or improper installation.
• The minimum safety distance between the cooker top
and the extractor hood is 650 mm (some models can
be installed at a lower height, please refer to the
paragraphs on working dimensions and installation).
• Check that the mains voltage corresponds to that
indicated on the rating plate fixed to the inside of the
hood.
• For Class I appliances, check that the domestic
power supply guarantees adequate earthing.
Connect the extractor to the exhaust flue through a pipe of minimum
diameter 120 mm. The route of the flue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts carrying combustion
fumes (boilers, fireplaces, etc.).
• If the extractor is used in conjunction with non-
electrical appliances (e.g. gas burning
appliances), a sufficient degree of aeration must
be guaranteed in the room in order to prevent the
backflow of exhaust gas. The kitchen must have
an opening communicating directly with the open
air in order to guarantee the entry of clean air.
When the cooker hood is used in conjunction with
appliances supplied with energy other than electric, the negative pressure in
the room must not exceed 0,04 mbar to prevent fumes being drawn back
into the room by the cooker hood.
• In the event of damage to the power cable, it must be replaced by the
manufacturer or by the technical service department, in order to prevent any
risks.
2°
14

EN
• If the instructions for installation for the gas hob specify a greater distance
specified above, this has to be taken into account. Regulations concerning
the discharge of air have to be fulfilled.
• Use only screws and small parts in support of the hood.
Warning: Failure to install the screws or fixing device in accordance with
these instructions may result in electrical hazards.
• Connect the hood to the mains through a two-pole switch having a contact
gap of at least 3 mm.
USE
•The extractor hood has been designed exclusively for domestic use to
eliminate kitchen smells.
• Never use the hood for purposes other than for which it has been designed.
• Never leave high naked flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only, making
sure that it does not engulf the sides.
• Deep fat fryers must be continuously monitored
during use: overheated oil can burst into flames.
• Do not flambè under the range hood; risk of fire.
• This appliance can be used by children aged from
8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
15

EN
• “CAUTION: Accessible parts may become hot when used with cooking
appliances.”
MAINTENANCE
•Switch off or unplug the appliance from the mains supply before carrying out
any maintenance work.
• Clean and/or replace the Filters after the specified time period (Fire hazard).
• The Grease filters must be cleaned every 2 months of operation, or more
frequently for particularly heavy usage, and can be washed in a dishwasher.
• The Activated charcoal filter is not washable and cannot be regenerated,
and must be replaced approximately every 4 months of operation, or more
frequently for particularly heavy usage.
• "Failure to carry out cleaning as indicated will result in a fire hazard".
• Clean the hood using a damp cloth and a neutral liquid detergent.
The symbol on the product or on its packaging indicates that this product
may not be treated as household waste. Instead it shall be handed over to the
applicable collection point for the recycling of electrical and electronic
equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling of
this product. For more detailed information about recycling of this product,
please contact your local city office, your household waste disposal service or
the shop where you purchased the product.
16

EN
CHARACTERISTICS
Dimensions
17
450
60
MIN.545 - MAX.850
354
600-900-1200
422
354
422
450
600-900-1200
90
150
600-900-1200
450
60
MIN.545 - MAX.850
354
422

EN
INSTALLATION
Wall drilling and bracket fixing
I. READ the instructions before assembling
II. Draw the points on the wall and drill 7holes:
oAI-AII : Holes for the engine box support
o
18
!
CI-CII
MIN165-MAX448
403
150 150
145
60
AI-AII
BI-BIII
o
BI-BIII : Holes for the engine box support
CI-CII : Holes for security fixing

EN 19
III. Insert screws 2x (Ø5x40)
into the wall plugs in AI-AII without
tightening; then, hook to the body
hood grommets and tighten into the
points A'-A''
IV. Secure the bracket of
the pipes with the
screws 3x (Ø5x40) in
BI-BIII
AI
BI
BII
AII
BIII
CII
V. It is possible a security fixing using the holes
C'-C" and screwing 2x (Ø5x40) from inside the
hood, after removing grease filters.
