Fagor 1CFV-15E User manual

• Manual de instrucciones.
• Manual de instruções
• Mode d’emploi.
• Operating instructions.
• Bedienungsanleitung.
• Manuale di istruzioni
FQ8Y000A7 16/1/04 16:09 Página 1

FQ8Y000A7 16/1/04 16:09 Página 2

1. INFORMACIÓN SOBRE SEGURIDAD YADVERTENCIAS
GENERALES. ................................................................................ 2
2. DESCRIPCIÓN DEL CONGELADOR. ...................................... 3
3. INSTALACIÓN............................................................................... 4
4. FUNCIONAMIENTO Y USO DEL CONGELADOR................ 6
5. LIMPIEZAY MANTENIMIENTO. ............................................ 9
6. RUIDOS NORMALES EN EL CONGELADOR. ...................... 9
7. SOLUCIÓN DE PROBLEMAS. .................................................. 10
8. LLAMADAAL SERVICIO DE ASISTENCIA TÉCNICA. ...... 12
9. ESPECIFICACIONES................................................................... 12
INDICE
ESPAÑOL
Pág.
1
Lea atentamente estas instrucciones antes de usar el
aparato. Guarde este manual para futuros usos.
FQ8Y000A7 16/1/04 16:09 Página 3

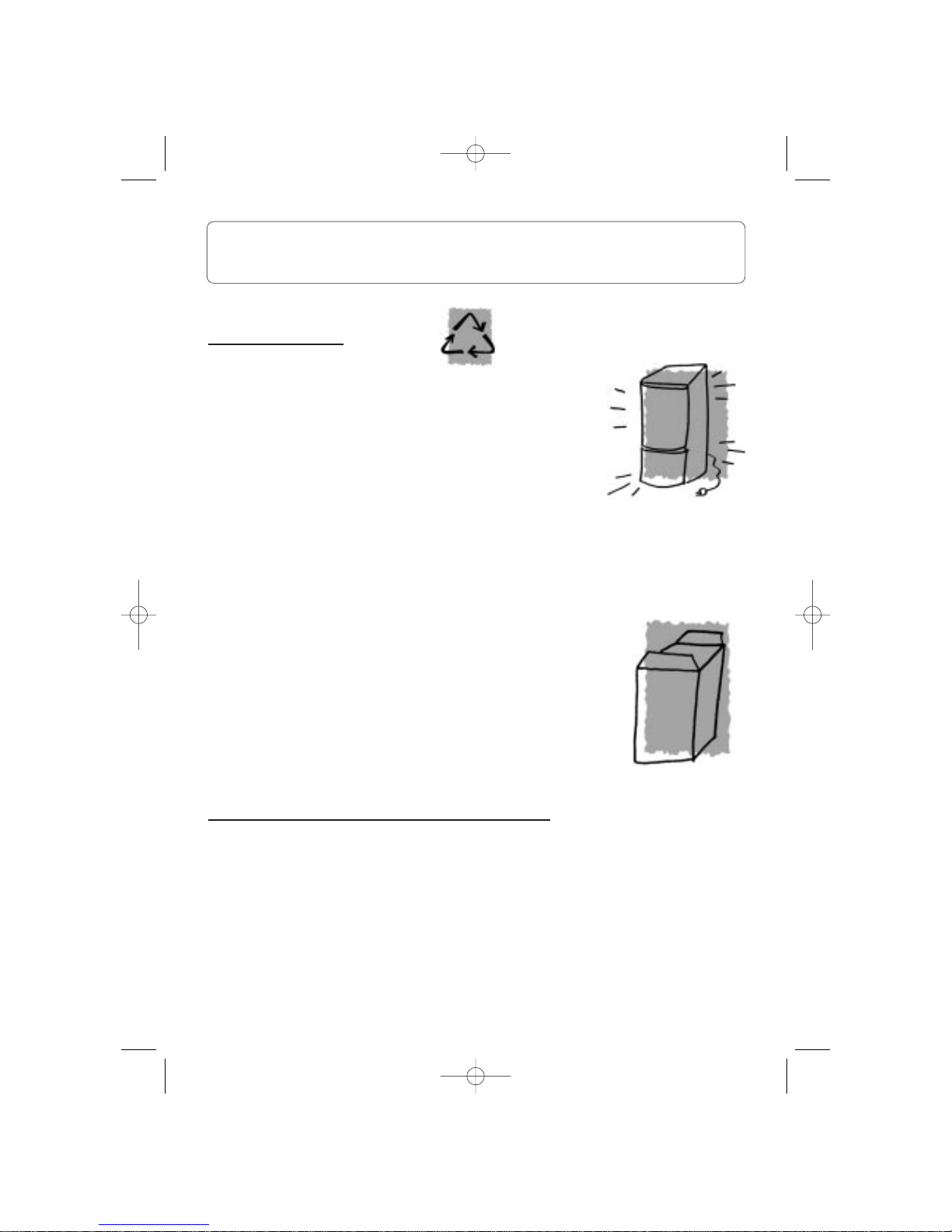

RECICLABILIDAD:
APARATO VIEJO:
Para evitar daños al medio ambiente y recuperar
materiales, utilice el servicio de recogida municipal.
Asegúrese de no dañar el circuito frigorífico ya que
puede tener sustancias que afecten al medio ambiente.
Inutilice el congelador:
1. Corte el cable de alimentación.
2. Desmonte las puertas y mantenga las parrillas en su posición para evitar
que los niños puedan acceder fácilmente al interior.
EMBALAJE:
Los materiales utilizados en el embalaje son totalmente
reciclables. (Cartón, manta de burbujas de PE, EPS...)
ADVERTENCIA: No deje los materiales del embalaje
al alcance de los niños ya que son potencialmente
peligrosos.
Para su eliminación tenga en cuenta las normas locales de
tratamiento de este tipo de desechos.
CARACTERÍSTICAS DEL APARATO:
Este aparato, es un congelador vertical de 4 estrellas (****), lo que le permitirá
congelar alimentos.
Este aparato está diseñado para funcionar correctamente entre 10ºC y 43ºC.
2
1. INFORMACIÓN SOBRE SEGURIDAD Y
ADVERTENCIAS GENERALES
FQ8Y000A7 16/1/04 16:09 Página 4

3
Zona de
congelación
Zona de
conservación
alimentos
congelados
ESPAÑOL

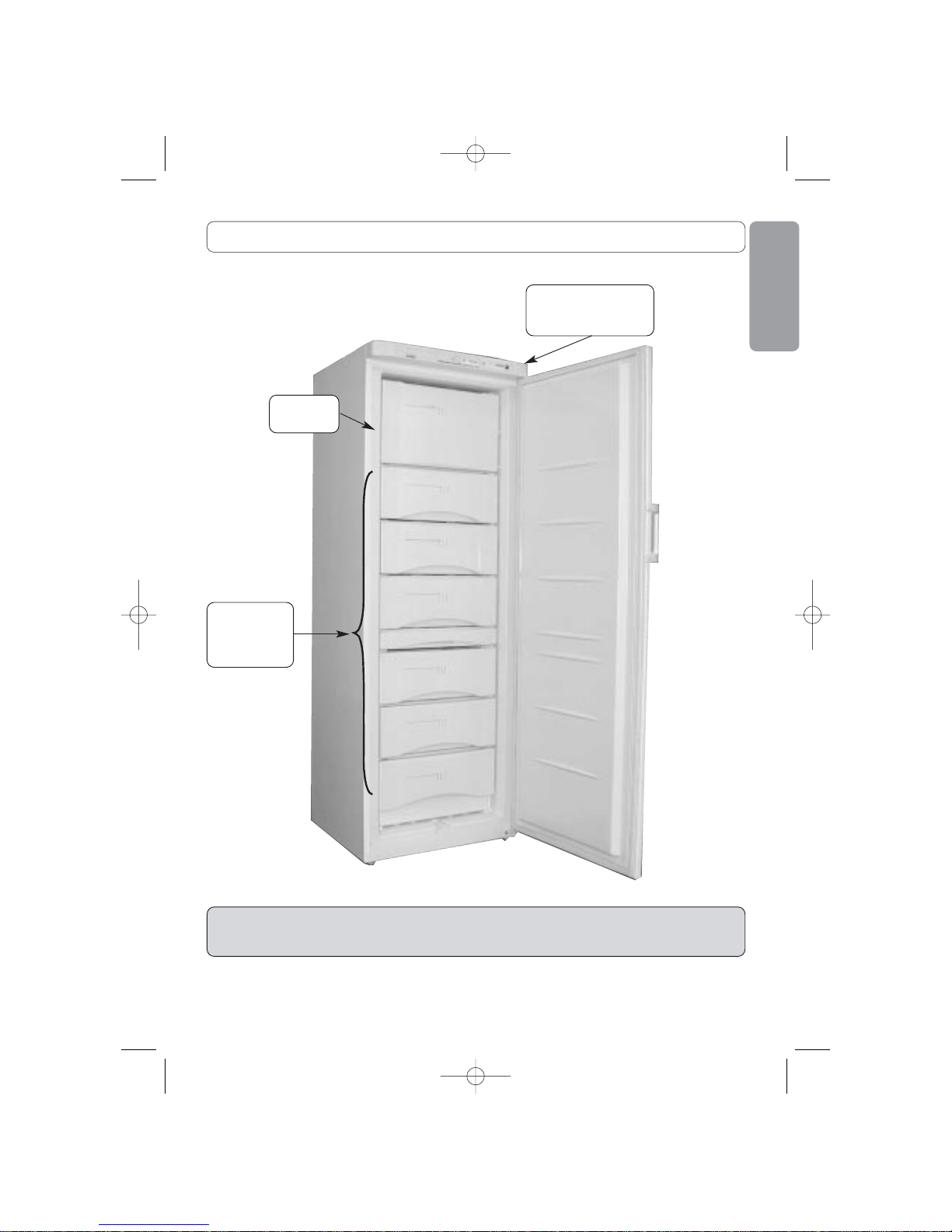

2. DESCRIPCIÓN DEL CONGELADOR
Panel de control y
regulación de las
Temperaturas
ADVERTENCIA:
Este esquema puede no ajustarse exactamente a su congelador.
FQ8Y000A7 16/1/04 16:09 Página 5

CONEXIÓN ELÉCTRICA:
Características del enchufe: 220-240 V con toma de
tierra.
No utilice adaptadores ni alargadores.
Evite que el cable esté en contacto con el motor.

Evite que el cable quede atrapado debajo del congelador.
SEGURIDAD:
El modelo de congelador vertical que usted ha adquirido, se
comercializa con el refrigerante R600a. Tenga en cuenta que:
••
••Este refrigerante no deteriora el medio ambiente.
••
••Es inflamable, por lo que debe asegurarse de que el circuito
frigorífico está en perfectas condiciones. Si ha sufrido algún daño,
consulte con el distribuidor antes de conectar.
Este congelador, únicamente puede ser reparado por el servicio de asistencia
técnica y utilizando repuestos originales.
No utilice elementos con fuego ni aparatos eléctricos dentro del congelador.
No permita que los niños jueguen con el congelador.
No introduzca líquidos volátiles, inflamables o explosivos.
UBICACIÓN:
Coloque el congelador lejos de las fuentes de calor (cocinas,
radiadores, etc.) y protegido de los rayos directos del sol, ya que
esto hace que aumente el consumo.
Permita circular el aire por la parte trasera del congelador. No
tapone el espacio existente entre zócalo y suelo, ni el techo del
congelador con ningún objeto.
El congelador no debe instalarse al aire libre ni expuesto a la lluvia.
Para evitar vibraciones y ruidos, asegúrese de que el aparato esté bien
asentado y nivelado.
4
3. INSTALACIÓN
FQ8Y000A7 16/1/04 16:09 Página 6

OPERACIONES QUE DEBE REALIZAR:
1. Desconecte el congelador de la red eléctrica.
2. Suelte los tornillos de la bisagra inferior del
aparato utilizando un destornillador de punta de
estrella. Cuide que las arandelas no se pierdan.
3. Retire la bisagra inferior de su sitio.
4. Retire la puerta.
5. Retire el eje de la bisagra superior y móntelo en el
otro lado del congelador. Cuide de que la arandela
superior no se pierda.
6. Cambie el eje de la bisagra inferior de posición.
7. Coloque la arandela superior y la puerta en
su sitio.
8. Monte la bisagra inferior con sus arandelas
en el otro lado del congelador.
9. Cambie los tiradores laterales a su posición
opuesta, cuando los lleve.
Conecte el aparato y compruebe que los burletes
cierren bien al cerrar la puerta.

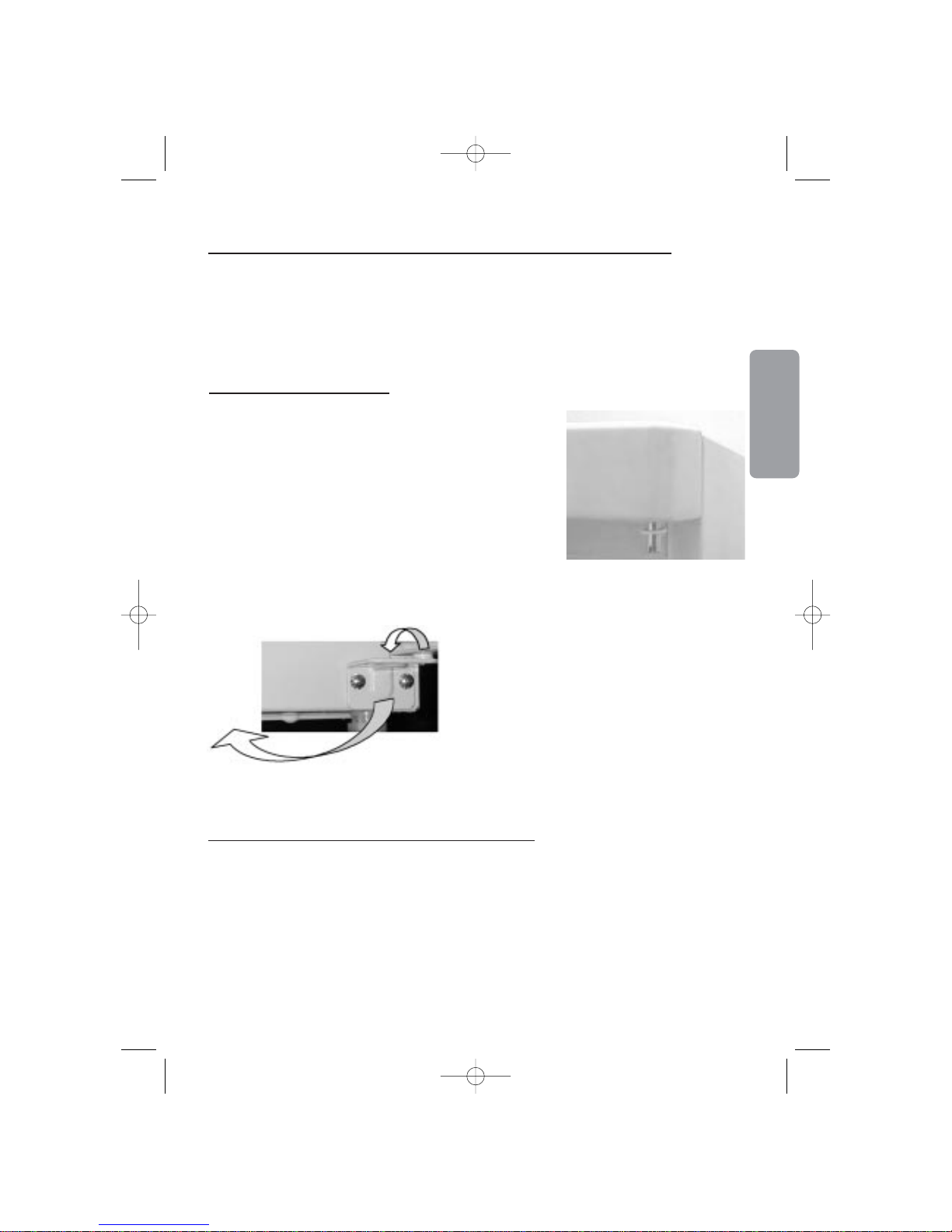

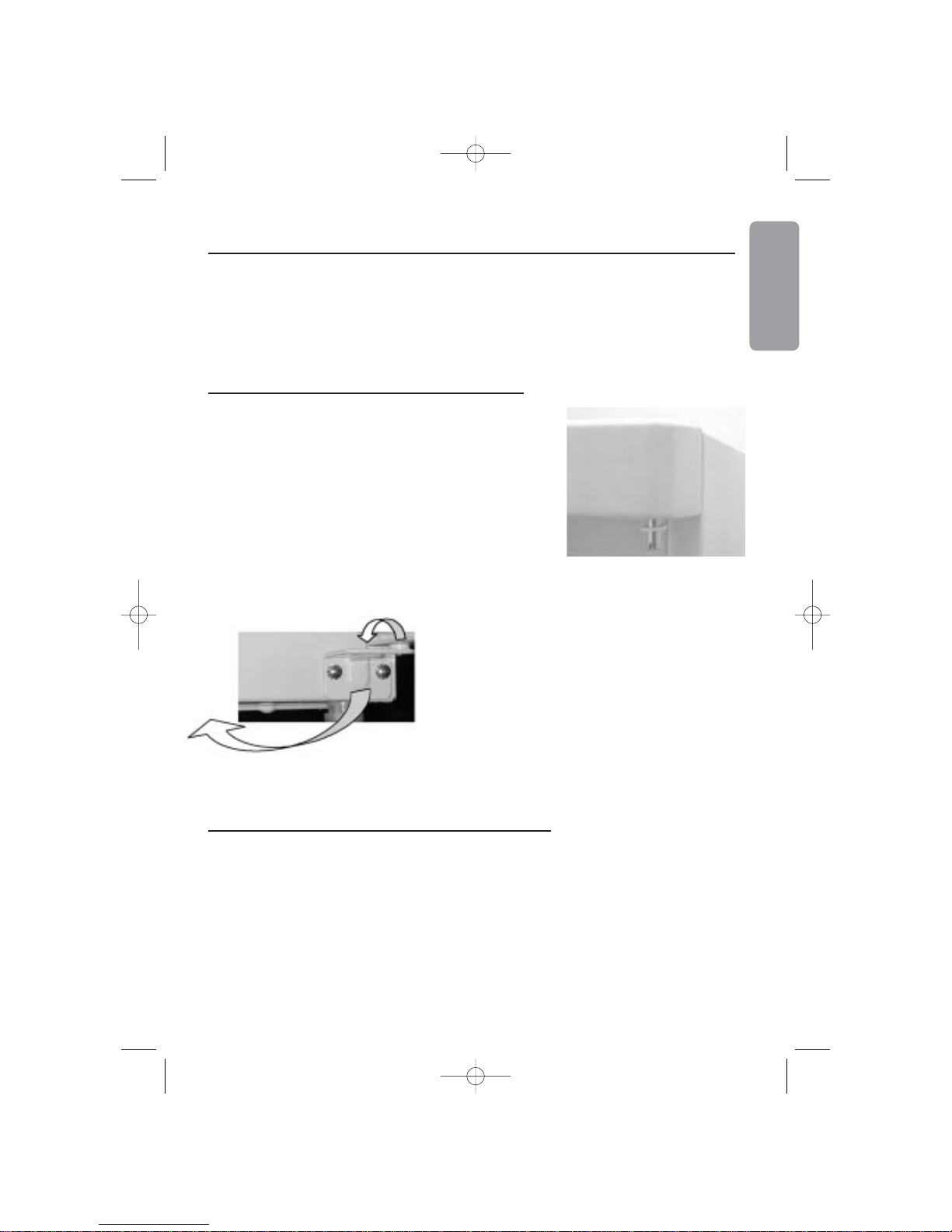

CAMBIO DE SENTIDO DE APERTURA DE LAS PUERTAS:
HERRAMIENTAS NECESARIAS:
Destornillador con punta de estrella.
5
ANTES DE CONECTAR SU CONGELADOR:
Limpie el interior con agua templada y bicarbonato. Enjuague y seque cuida-
dosamente.
Espere 2 horas antes de poner en marcha para asegurar la estabilización de los
lubricantes del motor.
Si el aparato ha estado desconectado, después de ponerlo en marcha hay que
esperar 4 horas para introducir los alimentos al congelador.
ESPAÑOL
FQ8Y000A7 16/1/04 16:09 Página 7

6
En condiciones normales, se recomienda seleccionar una
temperatura aproximada –21ºC en el congelador.
Para la regulación de la temperatura, utilice los mandos o teclas
de selección de temperatura, los valores numéricos están dados
en ºC.
COMO REGULAR LA TEMPERATURA:
ADVERTENCIA: La temperatura del interior del congelador depende de:
La temperatura ambiente.
La ubicación del aparato.
La frecuencia de apertura de las puertas.

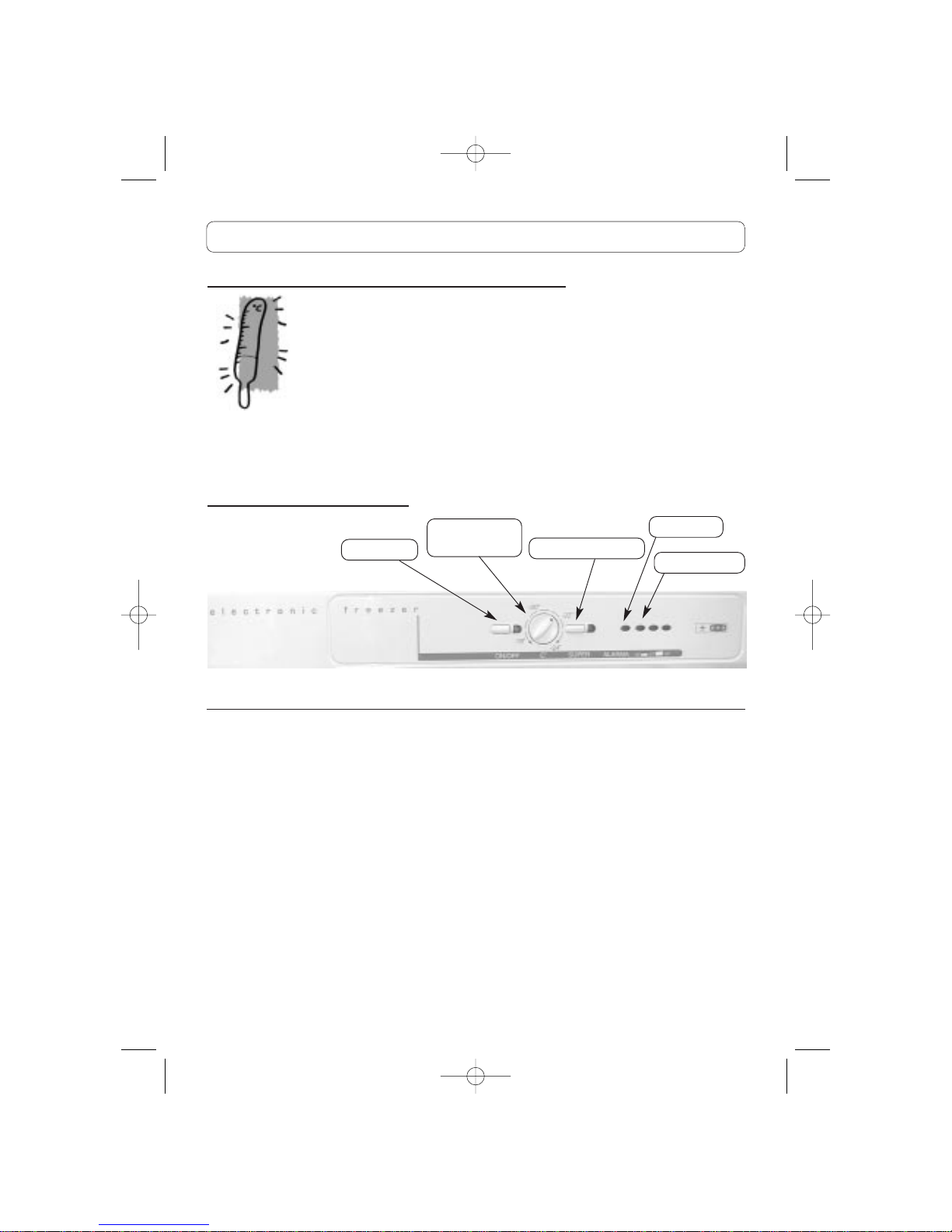

PANEL DE CONTROL
"Selección de Temperaturas" Girando el mando se puede seleccionar la
temperatura del congelador en ºC.
"Conexión " Sirve para conectar y desconectar el congelador. Dispone de piloto
indicador de marcha.
"SUPER FREEZING" Activando esta función la temperatura del congelador
se regulará automáticamente al nivel más frío. Esta función facilita la congelación
de alimentos, se recomienda activarla 24 horas antes de cargar gran cantidad de
alimentos. Esta función se desactivará automáticamente, también se puede
desactivar manualmente.
"Alarma" Esta se activará luminosa y acústicamente cuando el nivel de frío del
congelador sea anormalmente bajo. La alarma acústica puede desactivarse de forma
manual activando la función SUPER FREEZING.
"Nivel de Frío" El número de luces encendidas, indica el nivel de frío del
congelador. Cuantas más luces estén encendidas mas frío estará el congelador.
FUNCIONES
Selección
Temperaturas
SUPER FREEZING
ALARMA
Nivel de Frío
Conexión
4. FUNCIONAMIENTO Y USO DEL CONGELADOR
FQ8Y000A7 16/1/04 16:09 Página 8

7
La cantidad de alimentos a congelar de una vez, no deberá superar al valor del
poder de congelación indicado en la placa de características.
Congele siempre alimentos en buen estado.
Haga caso a la fecha de caducidad.
Para que no se sequen los alimentos envuélvalos en papel de aluminio o un film
de plástico.
No ponga en contacto alimentos a congelar con alimentos ya congelados.
Nunca congele por segunda vez un alimento descongelado.
Congele en raciones de consumo diario.
No almacene botellas con bebidas gaseosas o botellas de cristal que contengan
líquidos en el congelador, ya que pueden reventar.
No consuma helados o alimentos muy fríos ya que pueden producir quemaduras
en la boca.
Coloque una etiqueta en el envoltorio indicando el contenido y la fecha de
congelación.
Para disponer de la máxima capacidad de congelación le recomendamos que
vacíe las baldas del recinto de congelación y deposite los alimentos a congelar
sobre ellas.
Para disponer del máximo volumen de utilización le recomendamos que retire
todos los cestones excepto el inferior y deposite los alimentos sobre las baldas.
Para favorecer el máximo tiempo de autonomía por corte de corriente destine la
balda superior del congelador a acumuladores de frío.
COMO REALIZAR UN USO ADECUADO DEL APARATO:
ESPAÑOL
FQ8Y000A7 16/1/04 16:09 Página 9

8
Llene hasta las tres cuartas partes de agua las bandejas que
encontrará en el interior del congelador.
Introduzca las bandejas en el congelador.
Una vez congelada el agua, puede desmoldear los cubitos
torsionando ligeramente las bandejas.
ELABORACIÓN DE CUBITOS DE HIELO:
Si su congelador dispone de un acumulador de frío cubitera, podrá producir y
DESESCARCHE
CONGELADOR:
Con el tiempo, en las paredes del congelador se va formando una capa de
escarcha o hielo. Cuando ésta es excesiva provocará un mayor consumo de
energía en su congelador. Se recomienda eliminar esta capa de hielo, al menos 2
veces al año.
Este proceso hay que hacerlo lo más rápido posible ya que si la temperatura de
los alimentos aumenta, disminuye el período de conservación.
PASOS A SEGUIR:
1. Elija un día en el que tenga pocos alimentos en el congelador.
2. Vacíe el congelador y guarde los alimentos congelados en bolsas térmicas
en lugar fresco. 3. Deje la puerta abierta y saque la lengüeta. Esta
lengüeta se debe introducir en el cestón inferior
por el agujero de la parte posterior.
4. Desconecte el congelador y espere a que se
derrita el hielo.
5. Para acelerar el proceso podrá utilizar una
espátula de plástico, pero en ningún caso utilice
objetos metálicos afilados o con punta
(cuchillos, tenedores, espátulas metálicas…) ya
que pueden dañar el circuito frigorífico.
DESCONGELACIÓN DE ALIMENTOS
No todos los alimentos deben ser descongelados de la misma forma
Si adquirió alimentos congelados en el comercio, siga las instrucciones del
envase.
Las verduras deben cocinarse directamente.
En general los alimentos preparados o precocinados pueden cocinarse
directamente.
Carnes y pescados han de descongelarse lentamente en el refrigerador durante
varias horas. Si usted dispone de horno microondas, podrá acelerar la
descongelación en gran medida.
FQ8Y000A7 16/1/04 16:09 Página 10

9
ESPAÑOL
LIMPIEZA:
QUÉ HACER EN CASO DE QUE SE CORTE LA CORRIENTE
Desconecte, utilizando las teclas, el congelador antes de
iniciar la limpieza.
Limpie el interior utilizando agua con bicarbonato, ayudado
con una esponja o bayeta ya que así conseguirá evitar la
formación de olores.
En ningún caso utilice máquinas de limpieza de vapor, disolventes o detergentes
abrasivos ya que pueden dañar el interior de su aparato. Tampoco introduzca los
accesorios interiores en el lavavajillas.
Se recomienda limpiar la rejilla trasera una vez al año con una aspiradora, ya que
si está sucio disminuye el rendimiento del congelador y aumenta su consumo.
Aser posible no abra la puerta del congelador.
Cuando vuelva la corriente, verifique si los alimentos se han
descongelado o no.
Consuma los alimentos que se hayan descongelado.
5. LIMPIEZA Y MANTENIMIENTO
QUÉ HACER SI NO VAMOS A UTILIZAR EL APARATO EN
UN LARGO PERÍODO DE TIEMPO:
Vacíe el congelador.
Desconecte y limpie el aparato como se ha tratado en el apartado de limpieza.
Deje las puertas abiertas para que no se formen malos olores.
El gas refrigerante puede producir un borboteo al circular
por los circuitos.
El compresor puede producir zumbidos y/o un ligero
golpeteo, pudiendo ser más acentuados al arranque.
Crac producido por las dilataciones y contracciones de los
materiales utilizados.
El aislante empleado amplifica los niveles de ruido.
6. RUIDOS NORMALES EN EL CONGELADOR
FQ8Y000A7 16/1/04 16:09 Página 11

10
CAUSAPROBLEMA SOLUCION
•El enchufe no está conectado.
•No llega corriente eléctrica al
enchufe por haberse fundido
el fusible o por haber saltado
el limitador automático de
potencia.
•Mandos de conexión no acti-
vados.
•Conecte el enchufe.
•Cambie el fusible o vuelva a
conectar el limitador auto-
mático de potencia.
•Activar mandos.
•El congelador está mal nive-
lado. •Nivélelo con los pies nivela- dores.
•La selección de temperatura
se encuentra en una posición
caliente.
•Se ha dejado la puerta mal
cerrada o se ha abierto con
mucha frecuencia.
•Se ha taponado el espacio
entre el zócalo y el suelo o el
techo del congelador.
•El congelador está expuesto
directamente a los rayos
solares o a una fuente de
calor.
•Alimentos introducidos en
gran cantidad.
•Regule la selección de tem-
peratura a una posición más
fría.
•Cuide que la puerta no per-
manezca abierta mucho
tiempo.
•Conserve libre estas zonas
según se indica en el capítu-
lo “instalación” de este
manual.
•Cambie la ubicación del
congelador o protéjalo de
esas fuentes de calor.
•Consulte el capítulo de “fun-
cionamiento y uso del con-
gelador”.
•Las puertas no están correc-
tamente cerradas.
•Las puertas están abiertas a
menudo.
•Los alimentos han sido
recientemente introducidos.
•Selección de temperatura en
posición alta.
•Cierre la puerta correcta-
mente.
•Evite abrir frecuentemente la
puerta.
•Espere a que el aparato vuel-
va a la normalidad.
•Gire el selector de tempera-
tura a una posición de menos
frío.
El congelador no funciona.
El congelador vibra.
El congelador enfría poco.
El motor funciona continua-
mente.
7. SOLUCIÓN DE PROBLEMAS
FQ8Y000A7 16/1/04 16:09 Página 12

11
PROBLEMA CAUSA SOLUCION
•El aparato no está correcta-
mente nivelado.
•Las puertas han sido cerradas
violentamente.
•Algún producto del interior
hace de tope.
•Nivele el aparato correcta-
mente.
•Cierre las puertas con suavi-
dad.
•Sitúe este producto en un
lugar adecuado.
•Envuelva los alimentos o
tápelos correctamente.
•Algunos alimentos transmi-
ten olor al congelador.
•Los alimentos no están
envueltos adecuadamente. •Envuelva los alimentos o
tápelos correctamente.
La puerta no cierra.
Mucho hielo en las baldas del
congelador. •La puerta está abierta.
•La puerta se ha abierto
muchas veces.
•Mire si los alimentos estor-
ban el cierre de la puerta.
•Cuide que la puerta no per-
manezca abierta mucho
tiempo.
Olor en el interior del congela-
dor.
Los alimentos se secan.
ESPAÑOL
FQ8Y000A7 16/1/04 16:09 Página 13

DIMENSIONES
Lea atentamente el manual y si no ha podido solucionar el
problema llame al servicio de asistencia técnica.
La dirección y el número de teléfono más cercano a su domicilio
figura en el índice de oficinas de servicio técnico oficial que
suministramos con el aparato o bien en la guía telefónica de su
ciudad.
Para facilitar las tareas del servicio de asistencia técnica, les deberá facilitar los
siguiente datos.
••
••Modelo del congelador.
••
••Referencia del congelador.
••
••Fecha de compra.
••
••Descripción del problema.
••
••Dirección y teléfono de su vivienda.
Altura (mm) A 1290 1460 1700
Anchura (mm) B 550 600 600
Con puerta abierta (mm) C 1130 1170 1170
Fondo (mm) D 610 610 610
12
8. LLAMADA AL SERVICIO DE ASISTENCIA
TÉCNICA
9. ESPECIFICACIONES
ESTOS APARATOS CUMPLEN CON
LAS DIRECTIVAS CEE 73/23, 93/68,
89/336, 92/75, 96/57
FQ8Y000A7 16/1/04 16:09 Página 14

1. INFORMAÇÃO SOBRE SEGURANÇA E ADVERTÊNCIAS
GERAIS. .......................................................................................... 2
2. DESCRIÇÃO DO CONGELADOR. ............................................ 3
3. INSTALAÇÃO. .............................................................................. 4
4. FUNCIONAMENTO E USO DO CONGELADOR. .................. 6
5. LIMPEZA E MANUTENÇÃO. .................................................... 9
6. RUÍDOS NORMAIS NO CONGELADOR ................................ 9
7. SOLUÇÃO DE PROBLEMAS. .................................................... 10
8. CHAMADAAO SERVIÇO DE ASSISTÊNCIA TÉCNICA. .... 12
9. ESPECIFICAÇÕES. ...................................................................... 12
INDICE
Pag.
1
Leia com atenção estas instruções antes de usar o
aparelho. Guarde este manual para futuros usos.
PORTUGUES
FQ8Y000A7 16/1/04 16:09 Página 15

RECICLAGEM
APARELHOR USADOS:
Para evitar danos ao meio ambiente e recuperar
materiais, utilize o serviço de recolha municipal.
Certifique-se de não danificar o circuito de frio já que
este pode conter substâncias que afectem o meio
ambiente.
Inutilize o congelador:
1. Corte a tomada de alimentação.
2. Desmonte as portas e mantenha as grelhas na sua posição inicial de forma
a evitar que as crianças possam ter fácil acesso ao interior do aparelho.
EMBALAGEM:
Os materiais utilizados na embalagem são totalmente
recicláveis. (Cartão, manta de bolinhas de PE, EPS…).
ADVERTÊNCIA: Não deixe os materiais da embalagem
ao alcance das crianças já que são potencialmente
perigosos.
Para a sua eliminação tenha em conta as normas locais de
tratamento deste tipo de resíduos.
CARACTERÍSTICAS DO APARELHO:
Este aparelho, é um congelador vertical de 4 estrelas ( * ***), o que permitirá
congelar alimentos frescos.
Este aparelho está desenhado para funcionar correctamente entre 10ºC e 43ºC.
2
1. INFORMAÇÃO SOBRE SEGURANÇA
E ADVERTÊNCIAS GERAIS
FQ8Y000A7 16/1/04 16:09 Página 16

PORTUGUES
3
2. DESCRIÇÃO DO CONGELADOR
ADVERTÊNCIA:
Este esquema pode não corresponder exactamente ao modelo do seu
congelador
Zona de
congelação
Zona de
conservação de
alimentos
congelados
Painel de comandos e
regulação da
temperatura
FQ8Y000A7 16/1/04 16:09 Página 17

LIGAÇÃO ELÉCTRICA
Características da tomada: 220-240V com tomada de
terra.
Não utilize adaptadores ou extensões.
Evite que o fio fique em contacto com o motor
Evite que o fio fique preso debaixo do congelador.
SEGURANÇA
O modelo de congelador vertical que adquiriu, é comercializado
com o gás refrigerante R600a. Tenha em conta que:
••
••Este gás refrigerante não é nocivo ao meio ambiente.
••
••É inflamável, razão pela qual deve certificar-se de que o circuito
do aparelho esteja em perfeitas condições. Caso tenha ocorrido
algum percalço, consulte o distribuidor antes de utilizá-lo.
Este congelador só pode ser reparado pelo serviço de
assistência técnica autorizado e utilizando peças e componentes originais.
Não utilize elementos flamejantes, nem aparelhos eléctricos dentro do
congelador.
Não permita que as crianças brinquem com o aparelho.
Não introduzir líquidos voláteis, inflamáveis ou explosivos dentro do aparelho.
LOCALIZAÇÃO:
Coloque o aparelho longe das fontes de calor (fogões, radiadores,
etc.) e proteja-o dos raios solares, já que este facto faz com que o
consumo aumente.
Permita a circulação do ar pela zona posterior do congelador. Não
tape o espaço existente entre o rodapé e o chão, nem o tecto do
congelador com nenhum objeto.
O congelador não deve ser instalado ao ar livre nem ficar exposto à interpérie.
PARA EVITAR VIBRAÇÕES E RUIDOS, CERTIFIQUE-SE QUE O
4
3. INSTALAÇÃO
FQ8Y000A7 16/1/04 16:09 Página 18

PASSOS A REALIZAR:
1. Desligue o congelador da rede eléctrica.
2. Solte os parafusos da dobradiça inferior do
aparelho utilizando uma chave-de-fendas de
ponta de estrela. Cuide para que as anilhas não se
percam.
3. Retire a dobradiça inferior de seu lugar.
4. Retire a porta.
5. Retire o eixo da dobradiça superior e monte-o no
outro lado do congelador. Cuide de que a arruela superior não se perda.
6. Troque o eixo da dobradiça inferior de posição.
7. Coloque a anilha superior e a porta no seu
lugar.
8. Monte a dobradiça inferior com as suas
anilhas no outro lado do congelador.
9. Troque os puxadores laterais para a
posição oposta.
Ligue o aparelho e comprove que as
vedações/borrachas vedem bem o fechar a
porta.
TROCA DO SENTIDO DE ABERTURA DAS PORTAS
FERRAMENTAS NECESSÁRIAS:
Chave-de-fendas com ponta de estrela.
5
ANTES DE LIGAR O SEU CONGELADOR
Limpe o interior com água morna e bicarbonato. Enxagúe e enxugue
cuidadosamente.
Espere 2 horas antes de colocar em funcionamento para garantir a estabilização
dos lubrificantes do motor.
Se o aparelho tem estado desligado, despois de pô-lo em funcionamento deve-se
esperar 4 horas para introduzir os alimentos no congelador.
PORTUGUES
FQ8Y000A7 16/1/04 16:09 Página 19

6
Em condições normais, aconselha-se seleccionar uma
temperatura aproximada –21ºC no congelador.
Para a regulação da temperatura, utilize os comandos ou teclas
de selecção de temperatura, os valores numéricos estão dados
em ºC.
COMO REGULAR A TEMPERATURA:
ADVERTÊNCIAS: A temperatura do interior do congelador depende:
Da temperatura ambiente.
Da localização do aparelho.
Da frequência de abertura das portas.
PAINEL DE CONTROLO
"Selecção de Temperaturas" " Girando os comandos pode seleccionar-se a
temperatura do congelador em ºC.
"Ligação" Serve para ligar e desligar o congelador vertical. Dispõe de piloto
indicador de funcionamento.
"SUPER FREEZING" Ao activar esta função a temperatura do congelador
regula-se automaticamente para o nível mais frio. Esta função facilita a congelação
dos alimentos, aconselha-se activá-la 24 horas antes de introduzir grandes
quantidades de alimentos frescos para congelar. Esta função desactivar-se-á
automaticamente, também se pode desactivar manualmente.
"Alarme" Este activa-se luminosa e acústicamente quando o nível do frio do
congelador seja anormalmente baixo. O alarme acústico pode desactivar-se de
forma manual activando a função SUPER FREEZING.
"Nível do Frio" O número de luzes acesas, indica o nível do frio do congelador.
FUNÇÕES
Seleccão
Temperaturas
SUPER FREEZING
Ligação
4. FUNCIONAMENTO E USO DO CONGELADOR
ALARMA
Nivel de Frío
FQ8Y000A7 16/1/04 16:09 Página 20
