Faller Car System Digital User manual

Kurzanleitung
Starten Sie durch! Diese Kurzanleitung weist Ihnen den Weg, um alle Bestandteile von Car System Digital
schnell und bequem miteinander zu verbinden. Abhängig von der Konstellation des Funktionsumfangs unter-
scheidet die Anleitung zwei Varianten: die Ausbaustufe mit einer Digitalzentrale und die Vollausbaustufe mit
Software und Satelliten. Bitte beachten Sie beim Anschluss die entsprechenden Schritte. Weiterführende Infor-
mation finden Sie in den Anleitungen und Handbüchern der angeführten Produkte.
Wenn Sie bereits im Besitz einer Digitalzentrale sind, bietet diese Ihnen den einfachsten Einstieg in das Fahrer-
lebnis von Car System Digital. Im Spielbetrieb ohne Automatik erfolgt zwar keine Rückmeldung über die Positi-
on des Fahrzeugs, aber in Kombination mit dem Car System Digital Master ermöglicht Ihnen die Digitalzentrale
den permanenten Zugriff auf die Geschwindigkeit sowie die Licht- und Soundfunktionen eines Fahrzeugs.

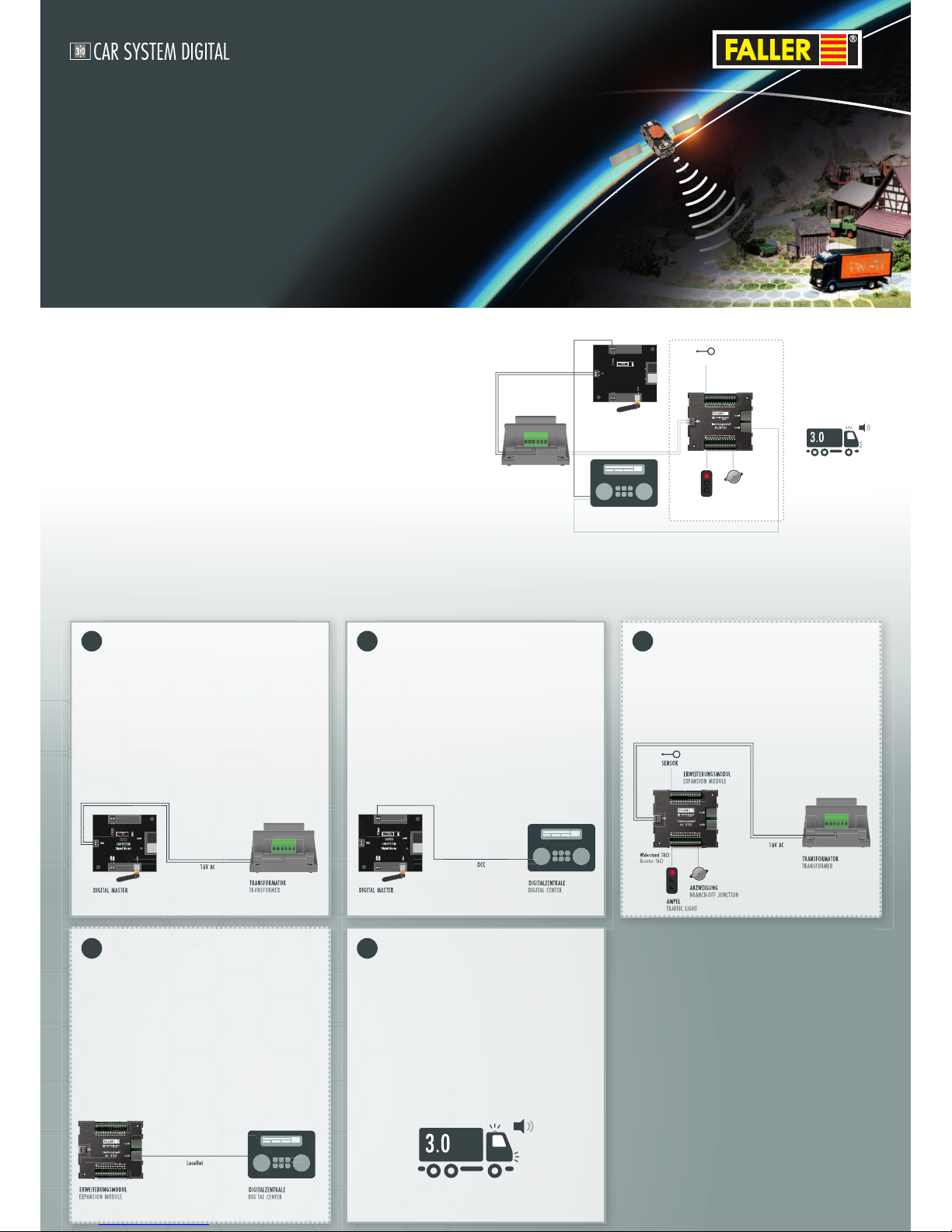

Grundausstattung
› Car System Digital 3.0-Fahrzeug
› Prozessorgesteuerte Ladestation, Art. 161349
› Car System Digital Master, Art. 161354
› Digitalzentrale (Kompatibilitätshinweis: ausgiebige Praxistests
erfolgten mit der Intellibox II von Uhlenbrock.)
Ausbaustufe mit Digitalzentrale
Der FALLER-Kundendienst
Wenn Sie Beratung zu Car System Digital und anderen FALLER-Produkten
benötigen oder Ersatzteile bestellen möchten, ist unser Kundendienst im-
mer für Sie da und hilft Ihnen gerne weiter.
Gebr. FALLER GmbH Service-Abteilung | Kreuzstraße 9 | 78148 Gütenbach
E-Mail: [e-mail] | Telefon: [phone]
DIGITALZENTRALE
DIGITAL CENTER
AMPEL
TRAFFIC LIGHT
ABZWEIGUNG
BRANCH-OFF JUNCTION
Widerstand 1kΩ
Resistor 1kΩ
SENSOR
Satelliten Ausgang
USB
LocoNet
161354
CAR SYSTEM
Digital-Master
DCC Eingang
Satelliten Ausgang Antenne
16V AC
USB
LocoNet
161354
CAR SYSTEM
Digital-Master
DIGITAL MASTER
ERWEITERUNGSMODUL
EXPANSION MODULE
TRANSFORMATOR
TRANSFORMER
LocoNet
DCC
16V AC
16V A
C
optional
DCC Eingang
DCC Eingang
Satelliten
Ausgang
Antenne
16V AC
US
B
LocoNet
1613
1613
1613
1613
54
CA
CA
R
R
SYSTEM
SYSTEM
Digita
Digita
l-Mal-Ma
ster
ster
DIGIT
DIGIT
AL MASAL MAS
TER
TER
TR
A
NSFORMA
NSFORMA
TO
R
TR
A
NSFORMER
NSFORMER
16V AC
DIGI
DIGI
TA
TA
L
ZENTR
ALE
DIGI
TA
TA
L CENTER
L CENTER
ERWEITERUNGSMODUL
ERWEITERUNGSMODUL
EXP
ANSION MODUL
E
LocoNet
LocoNet
DCC Eingang
DCC Eingang
Satelliten
Ausgang
Antenne
16V AC
US
LocoNet
1613
54
CA
R
SYSTEM
Digita
l-Ma
ster
DIGIT
DIGIT
AL MAS
AL MAS
TER
TER
DIGI
TA
L
ZENTR
ZENTR
ALE
DIGI
TA
L CENTER
L CENTER
DCC
TR
ANSFORMA
T
OR
TR
ANSFORMER
16V AC
AMPEL
TR
AFFIC LIGHT
ABZWEIGUNG
BR
ANCH-OFF JUNCTION
Widerstand 1kΩ
Re
sistor 1kΩ
SENSOR
ERWEITERUNGSMODUL
EXP
ANSION MODUL
E
Ausstattung, optional
› Erweiterungsmodul, Art. 161352
› Car System Lichtsignale und Steuerungskomponenten
Spannungsversorgung
› Car System Digital Master an Transformator (16V AC) anschließen
Hinzufügen und Konfigurieren des Erweiterungsmoduls
› Erweiterungsmodul mit Digitalzentrale verbinden › Erweiterungsmodul per
LocoNet-Programmierung konfigurieren. Bitte beachten Sie hierfür die Hinweise
im Handbuch Ihrer Digitalzentrale
Datenaustausch vorbereiten
› Car System Digital Master mit Digitalzentrale verbinden (DCC 2-adrig)
Inbetriebnahme
› Car System Digital 3.0-Fahrzeug einschalten
Anschluss von Lichtsignalen und Steuerungskomponenten
› Erweiterungsmodul an Transformator anschließen › Lichtsignale und Steuerungs-
komponenten an Erweiterungsmodul anschließen
optional
optional
1
4
2
5
3
Quick Installation Guide
Just start out! The present quick installation guide is meant to show you how to connect all the components
of Car System Digital to each other quickly and easily. Depending on the range of functions that are available
the present guide makes a distinction between two variants: the primary extension using a Digital Center unit
and the full extension using software and satellites. Please take the respective steps when connecting the
components. You will find further information in the manuals and instructions for use of the products listed.
Primary extension using a Digital Center
If you are in possession of a Digital Center already, it will offer you the simplest entry into the fascinating driv-
ing experience ensured by Car System Digital. Playing without automatic operation gives in fact no check
back
signal of the position of the vehicle, in combination with the Car System Digital Master however, the Digital
Cent-
er will allow you permanent access to the speed as well as to the light and sound functions of a vehicle.
Basic equipment
› Car System Digital 3.0 vehicle
› Processor-controlled charging unit, Art. 161349
› Car System Digital Master, Art. 161354
› Digital Center (Advice on compatibility: comprehensive field tests were
performed with the Intellibox II of Uhlenbrock.)
Optional equipment
› Expansion Module, Art. 161352
› Car System light signals and control components
Power supply
› Connect the Car System Digital Master to the transformer (16V AC)
Adding and configuring the Expansion Module
› Connect the Expansion Module to the Digital Center › Configure the
Expansion Module through LocoNet programming. To this end, please follow
the recommendations given in the manual of your Digital Center
Preparing data interchange
› Connect the Car System Digital Master to the Digital Center (two-wire DCC)
Putting into operation
› Switch the Car System Digital 3.0 vehicle on
Connection of light signals and control components
› Connect the Expansion Module to the transformer › Connect light signals and
control components to the Expansion Module
FALLER customer service department
Should you wish any advice on Car System Digital or any other FALLER
product, or need spare parts, our customer service department is available
at any time and will be glad to be of help.

* Siehe Produktbegleitkarte: Software-Seriennummer z.B. ABCDE FG123 456DE XXAB2
FALLER-Kundendienst FALLER customer service department [phone] | [e-mail]
