Fame Audio Discovery 10A DSP User manual

Fame Audio
Discovery 10A DSP
/12A DSP/15A DSP
Bedienungsanleitung

DEUTSCH/ENGLISCH
PAH0021427-000
PAH0021428-000
PAH0021429-000
12/2019

DEUTSCH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im
Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer
Spannung stehen.
Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von
Komponenten, Schutzvorrichtungen oder Gehäuseteilen. Sollte entsprechendes auffallen,
darf das Gerät nicht verwendet werden!
Überlassen Sie Wartungs- sowie Reparaturarbeiten einer qualifizierten Service Werkstatt
oder wenden Sie sich an Ihren Händler. Bei einer Fehlfunktion des Gerätes ist der Betrieb
zudem unverzüglich einzustellen, bis das Gerät von einer Fachperson repariert wurde!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten. Im Falle von
Beschädigungen des Netzkabels jeglicher Art, muss dieses umgehend gegen ein original
Ersatzteil des Herstellers ersetzt werden.
Achten Sie immer darauf, dass die Erdung des Gerätes beibehalten wird. Verwenden Sie
nur mitgelieferte Stromführungskabel und halten Sie die seitlichen, geerdeten
Schutzkontakte immer aufrecht. Stellen Sie sicher, dass die verwendeten Steckdosen über
eine ordnungsgemäß funktionierende Schutzerde verfügen.
Bei Nichtbeachtung kann es zu Brand- oder Lebensgefahr durch einen elektrischen Schlag
kommen!
GEFAHR! (Für Babys und Kinder)
Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsgemäß!
Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von
Babys und Kindern aufzubewahren.
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern
Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch
verschlucken von Teilen ersticken könnten!
GEFAHR! (Gehörschäden)
Professionelle Lautsprechersysteme sind in der Lage gesundheitsschädliche Schallpegel zu
erzeugen. Selbst die Einwirkung scheinbar harmloser Schallpegel über einen längeren
Zeittraum kann zu bleibenden Schäden am Gehör führen (ab ca. 95 dBA SPL).
Tragen Sie daher immer einen professionellen Gehörschutz (Ohrstöpsel oder
Kapselgehörschutz) während des Betriebs!

DEUTSCH
Hinweis! (Brandgefahr durch Überhitzung)
Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C.
Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird,
außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren
Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich.
Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt
oder Gegenstände in das Gerät gesteckt werden.
Hinweis! (Betriebsbedingungen)
Im Vorfeld ist mit dem Hersteller zu klären, ob das Gerät auch für die Nutzung im Freien
geeignet ist.
Achten Sie stets auf einen Mindestabstand von 20 cm zu Wänden oder anderen baulichen
Gegenständen.
Setzen Sie das Gerät niemals direktem Regen, Feuchtigkeit oder Flüssigkeiten aus, da
dies zu Beschädigungen führen kann.
Vibrationen, Staub oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen,
vermeiden Sie diese!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen
Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter
(FI) ist unbedingt empfohlen.
Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen,
trennen Sie das Gerät vom Netz, um Gefahren zu minimieren. Dasselbe gilt für
Unwetterbedingungen wie Gewitter, Hochwasser etc.
Hinweis! (Sicherungen)
Ersetzen Sie Sicherungen nur mit dem Typ IEC127 (5x20mm) und dem korrekten
Nennwert, um die optimale Leistung zu gewährleisten! Es ist untersagt, kurzgeschlossene
Sicherungen zu verwenden oder den Sicherungshalter zu überbrücken. Sicherungen
dürfen nur von qualifiziertem Personal gewechselt werden.
Hinweis! (Kondensation)
Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor Inbetriebnahme an die
Umgebungstemperatur anpassen.

DEUTSCH
Hinweis! (Unerwünschte Gerüche)
Ein neues Produkt kann manchmal zu unerwünschten Gerüchen führen. Diese Reaktion ist
normal und verschwindet nach einigen Minuten wieder.
Hinweis! (Mögliche Schäden durch Magnetfelder)
Lautsprecher verursachen ein statisches Magnetfeld. Stellen Sie einen ausreichenden
Abstand zu Geräten sicher, die durch ein solches beeinträchtigt werden können.
Symbole auf Gerät und Verpackung:
Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines
Stromschlages.
Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie
Bedienungshinweise in der Bedienungsanleitung hin.
Der Blitz warnt Sie vor von außen zugänglicher, gefährlicher Spannung. Eine
Verbindung zu jeder Anschlussklemme, die mit diesem Symbol versehen ist, darf nur
mit konfektioniertem Kabel hergestellt werden, welches den Empfehlungen des
Herstellers genügt oder mit Kabeln, die von qualifiziertem Personal installiert wurde
Dieses Symbol warnt vor heißen Oberflächen. Um Verbrennungen zu vermeiden 
NICHT berühren!
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen
Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie
diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.

DEUTSCH
Installation & Transport:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die
Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei
Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen.
Während der Montage ist geeignete Schutzausrüstung (insbesondere Kopfschutz, Handschuhe
und Sicherheitsschuhe) zu tragen und es sind nur geeignete Aufstiegshilfen (Leitern, Gerüste,
etc.) zu verwenden. Die Verantwortung dafür liegt alleine beim ausführenden Installationsbetrieb.
Die Installation darf ausschließlich durch Sachkundige und nur an Montagepunkten mit
ausreichender Tragfähigkeit, ggf. unter der Berücksichtigung von Bauauflagen, erfolgen. Das vom
Hersteller in der Montageanleitung vorgeschriebene Befestigungsmaterial (Schrauben, Dübel,
etc.) muss verwendet werden. Schraubverbindungen müssen durch geeignete Maßnahmen gegen
Lösen
gesichert sein.
Ortsfeste oder mobile Installationen müssen durch zwei unabhängig voneinander wirkende
Einrichtungen gegen Herabfallen gesichert sein. Lose Zusatzteile oder sich lösende Teile müssen
durch geeignete Einrichtungen aufgefangen werden können. Bei Verwendung von Verbindungs-
und Befestigungselementen sowie Anschlagmitteln sind die nationalen Vorschriften zu beachten.
Hinsichtlich der Bemessung der Sicherungsmittel sind mögliche dynamische Belastungen
(Ruckkräfte) mit zu berücksichtigen.
ACHTUNG! (Überprüfungsmaßnahmen)
Nach der Montage ist die Aufhängung des System aus Halterung und Lautsprecher auf
sichere Befestigung zu überprüfen. Der Betreiber von Lautsprechersystemen
(ortsfest oder mobil) ist verpflichtet, alle Systemkomponenten unter Berücksichtigung der
jeweils nationalen Regelungen regelmäßig zu überprüfen bzw. prüfen zu lassen und
mögliche Schäden unverzüglich beseitigen zu lassen. Weiterhin raten wir dringend zu
einer ausführlichen Dokumentation aller Überprüfungsmaßnahmen in Prüfbüchern o.ä.
ACHTUNG! (Tragfähigkeit)
Bei längerem oder dauerhaftem Einsatz von Lautsprechern im
Freien sind für Standsicherheit und Tragfähigkeit von Aufbauten
und Flächen insbesondere auch die Windlasten, Schnee- und
Eislasten sowie thermische Einflüsse zu berücksichtigen.
Insbesondere die Lastaufnahmepunkte geflogener Systeme
sollten hier mit ausreichenden Sicherheitsreserven dimensioniert
werden. Es sind hierbei die nationalen Vorschriften zu beachten.
WARNUNG! (Verletzungsgefahr durch Umkippen)
Unvorschriftsmäßige Montage kann erhebliche Verletzungen und Schäden verursachen!
Achten Sie sowohl beim Transport als auch bei der Installation, dass nur vom Hersteller
spezifizierte Hilfsmittel (z.B. Rollwagen, Ständer, Stative, Halterungen usw.) verwendet
werden und folgen Sie immer den Anweisungen des Herstellers!

DEUTSCH
Hinweis! (Besondere Maßnahmen)
Besondere Maßnahmen können auch zur Vorsorge gegen gefährdendes Verhalten von
Zuschauern erforderlich werden.
Stative dürfen nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in
Verkehrswegen ist auf die erforderliche Breite der Wege und auf ordnungsgemäße
Absperrung sowie Kennzeichnung zu achten. Beim Auf- und Absetzen ist
eine besondere Gefährdung gegeben. Hierzu sind geeignete Hilfsmittel zu verwenden.
Es sind hierbei die nationalen Vorschriften zu beachten.
Die Verwendung dieses Gerätes mit Sinus-, Rechteck- oder anderen Messsignalen bei
höherem Pegel führt zu ernsthaften Beschädigungen des Gerätes!

DEUTSCH
m neuen Fame Audio Lautsprecher!
Fame Audio entschieden haben. Durch effiziente
Entwicklung und ökonomische Produktion ermöglicht Fame Audio hochwertige Produkte
zu einem fantastischen Preis.

Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr Fame Audio Team
Garantie:
Es gelten die aktuellen AGBs und
Garantiebedingungen der
Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie
sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[e-mail]
Bestimmungsgemäßer Gebrauch:
Das Produkt Fame Audio Discovery 10A DSP/12A DSP/15A DSP ist auf die Verwendung mit
Musik- und Sprachsignalen optimiert. Das Gerät darf ausschließlich zu diesem Zwecke und im
Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb
unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu
Sach- oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen
Verwendung resultieren wird keine Haftung übernommen.
Es muss sichergestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen
Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten
sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit
zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Inhalt
Menge
Lautsprecher
1
Netzkabel
1
Bedienungsanleitung
1
Lieferumfang:

DEUTSCH
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, unbeschädigte und möglichst kurze Kabel.

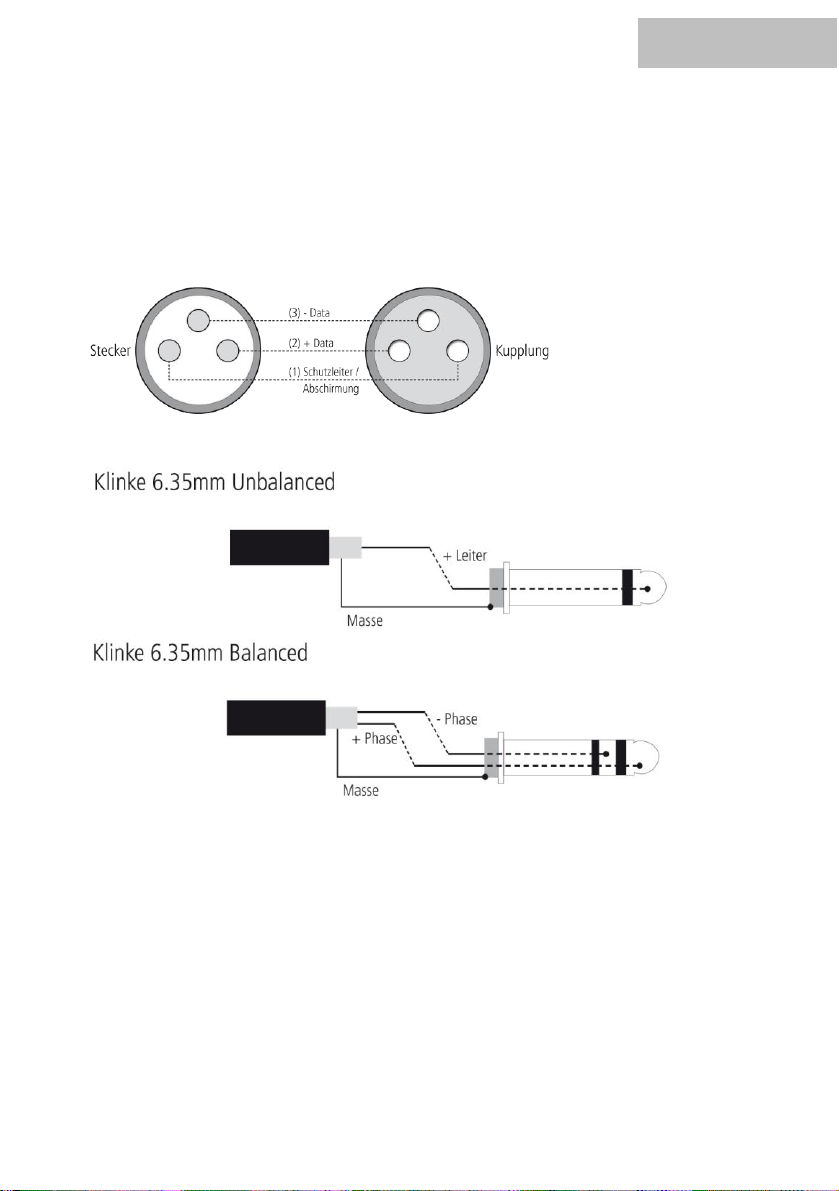

Konfiguration des Audio Eingangsteckers
Eingang 1 (XLR/6,35mm-Klinken-Kombibuchse)

DEUTSCH
Eingang 2 (RCA/Cinch)
AUX (3,5mm Klinke Stereo)

DEUTSCH
Anschlüsse und Bedienelemente:

DEUTSCH
Nr.
Bezeichnung
Nr.
Bezeichnung
1
LCD Display
6
Drehregler/Drucktaste zum Aktivieren
und Auswählen der DSP-Funktionen
2
Line/Mic Umschalter
7
Drehregler für Eingangsverstärkung in
Eingang 1 und 2
3
Eingang 1
Mic-/Line-Eingang
XLR/Klinke (6,35mm) 
Kombibuchse,
symmetrisch/unsymmetrisch
8
Aux
3,5mm Stereo-Klinkenbuchse zum
Anschluss von MP3- oder CD-Spielern,
Tablets, Smartphones und PCs
4
XLR-Ausgang (männlich)
9
Netzschalter
5
Eingang 2
RCA/Cinch (Stereo)
10
Netzanschluss

DEUTSCH
Nr.
Bezeichnung
Nr.
Bezeichnung

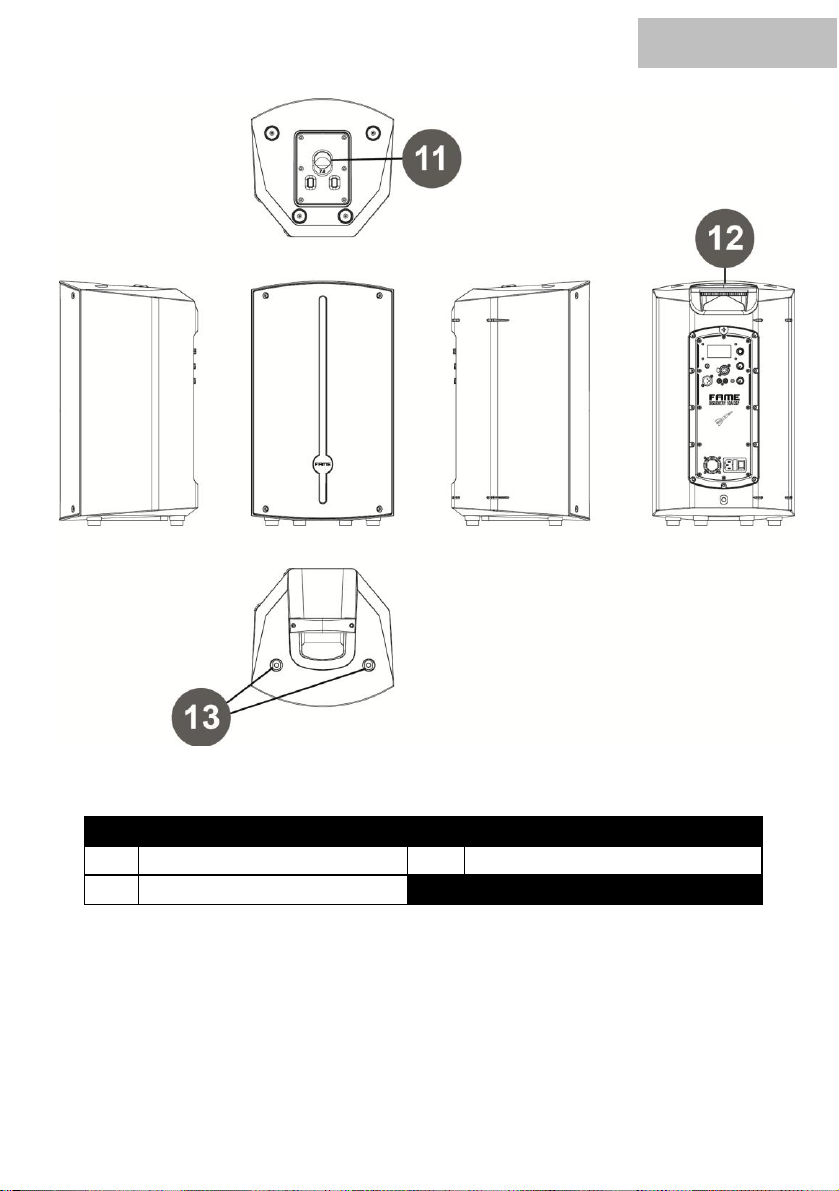

11
35 mm Stativaufnahme
13
M10-Montagepunkte
12
Tragegriff

DEUTSCH
Bedienung
Verwendung auf Stativ:
Die aktiven Lautsprecher der Fame Audio Discovery Serie verfügen über eine integrierte 35 mm
Stativaufnahme mit 2 Positionen (0° und 7,5°).
Um die 7,5° Position einzustellen, drücken Sie auf die beiden Tasten auf der Unterseite des
Lautsprechers und neigen Sie den Lautsprecher in die gewünschte Position.
Um den Lautsprecher wieder in die 0° Position zu bringen, betätigen Sie erneut die beiden Tasten
auf der Unterseite des Lautsprechers und richten Sie den Lautsprecher in die Ausgangsposition
zurück.

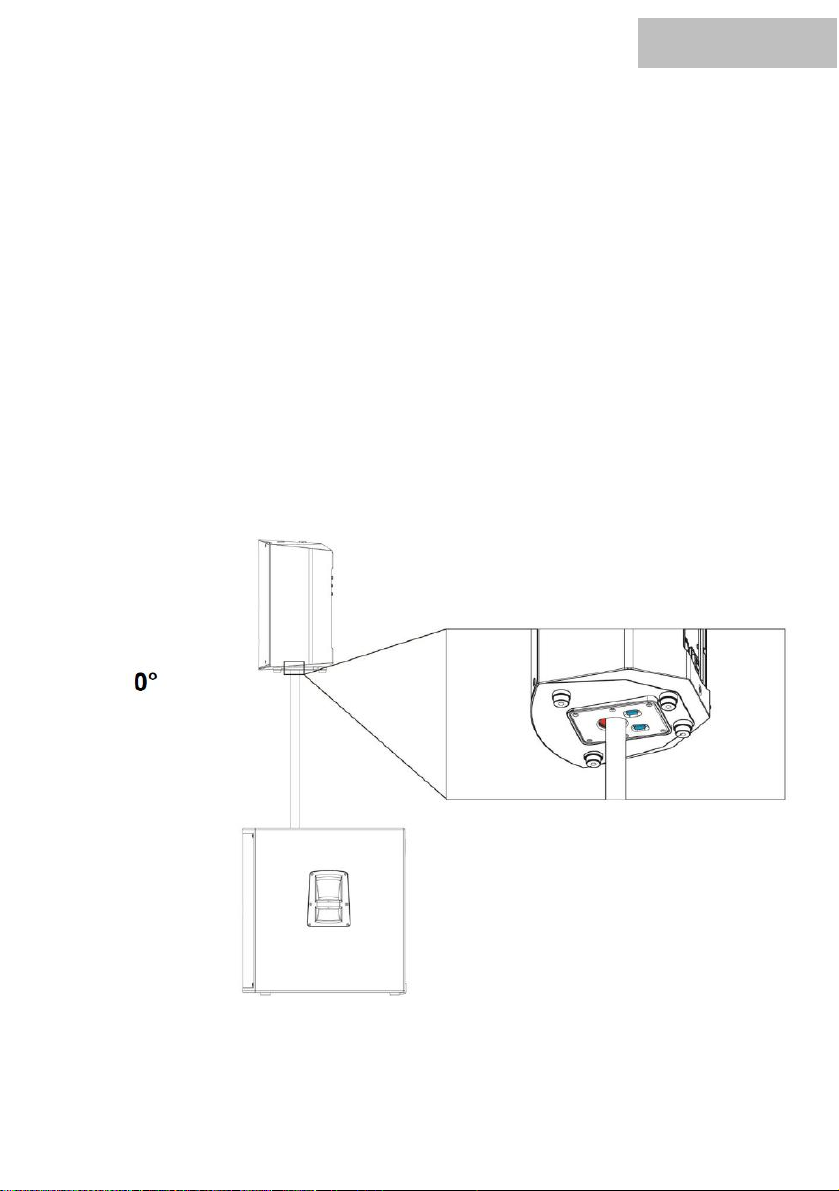

0° Position:
In der Position 0 ° wird der Klang horizontal in Publikumsrichtung gelenkt.

DEUTSCH
7,5° Position:
In der Position 7,5 ° wird der Klang schräg in Publikumsrichtung gelenkt. Diese Position wird
verwendet, wenn sich der Lautsprecher oberhalb des Publikums befindet.
Bodenmonitor:
Die Lautsprecher der Discovery-Serie können als Bodenmonitor verwendet werden, indem sie auf
die integrierte Monitorschräge gestellt werden. Zur Verwendung einer Lautsprecherbox als
Bodenmonitor verfahren Sie folgendermaßen:
Platzieren Sie den Lautsprecher auf ebenem und stabilem Untergrund.
Verlegen Sie die Kabel sorgfältig, um eine Verletzung der Künstler, Roadies und
Besucher zu vermeiden.

DEUTSCH
DSP-Funktionen:
Mode:
Dieses Menü dient zur Auswahl eines der Presets:
NORMAL: Die Entzerrung ist flach (Standardwert).
LIVE: Die Bässe werden abgeschwächt und die Höhen angehoben, um einen
"Konzert"-Klang zu erhalten.
CLUB: Die Bässe werden leicht angehoben und die Höhen leicht abgeschwächt, um
einen wärmeren Klang zu erhalten.
SPEECH: Die Bässe werden stark abgeschwächt, die Mitten leicht angehoben und die
Höhen nicht verändert, um einen für das menschliche Ohr besser verständlichen Klang
zu erhalten.
Location:
In diesem Menü können Sie das Verhalten des Lautsprechers entsprechend seiner Positionierung
wählen.
POLE: Wählen Sie diese Option, wenn der Lautsprecher auf einem Ständer verwendet
wird (Standardeinstellung).
MONITOR: Wählen Sie diese Option, wenn Sie den Lautsprecher als Bühnenmonitor
verwendet wird.
BRACKET: Wählen Sie diese Option, wenn der Lautsprecher an einer Wandhalterung
montiert ist.

DEUTSCH
Treble:
In diesem Menü wird der Höhenpegel eingestellt.
Der Wertebereich reicht von -10dB bis +10dB.
Bass:
Dieses Menü dient zur Einstellung des Basspegels.
Die Werte reichen von -10dB bis +10dB.
LED:
In diesem Menü wird die LED auf der Frontplatte eingestellt.
OFF: Die LED leuchtet nie auf.
ON: Die LED leuchtet konstant blau.
LIMIT: Die LED leuchtet blau und rot, wenn der Limiter eingeschaltet ist.

DEUTSCH
Reset:
In diesem Menü können Sie das System auf Werkseinstellungen zurücksetzen
Info:
In diesem Menü können Sie Informationen über die aktuelle Firmware-Version erhalten.

DEUTSCH
Technische Daten:
Model
Discovery 10A
DSP
Discovery 12A
DSP
Discovery 15A
DSP
Typ
Aktiver 2-Wege Lautsprecher
Frequenz
70-20.000 Hz
60-20.000 Hz
45-20.000 Hz
Leistung (RMS)
300W
400W
Leistung Peak
1600 Watt
Impedanz
4 Ohm
Abstrahlwinkel
90° Horizontal, 60° Vertikal
Verstärker
Class-D + Class-AB
Woofer
 Tieftöner 
Voice Coil
 Tieftöner mit
Voice Coil
 Tieftöner mit
Voice Coil
Hochtöner

Hochtontreiber

Hochtontreiber
max. SPL
121 dB
123 dB
124 dB
DSP
Ja
Eingänge
XLR/Klinke (6,35mm) Kombibuchse, RCA/Cinch (Stereo),
AUX (3,5mm Stereo-Klinke)
Ausgang
XLR
Flansch
35 mm
Montage
Doppelposition: 0° oder 7,5°
Stromversorgung
AC220-240V 50/60Hz
Netzanschluss
Kaltgerätestecker
Sicherung
T2.5AL/250V
T3.15AL/250V
T3.15AL/250V
Gehäuse
H-PP geformt (Kunststoff), stabile Gummifüße,
robuster Tragegriff, M10-Montagepunkte (oben)
Maße
(H x B x T) mm
531 x 310 x 300
628,5 x 365 x 355
728,5 x 425 x 415
Gewicht
11,3 Kg
15,9 Kg
19 Kg

DEUTSCH
Fehlerbehebung:
. Sollten Sie sich
unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.
Öffnen Sie niemals eigenständig das Gerät!
Sollten die angegebenen Fehlerbehebungen nicht zum Erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de
Reinigung:
Die Lüftungsgitter des Gerätes müssen regelmäßig von Verunreinigungen, wie Staub usw.
gereinigtwerden.SchaltenSiedasGerätvorderReinigungausundtrennenSienetzbetriebene
Geräte vom Stromnetz. Verwenden Sie zurReinigung einfusselfreies, angefeuchtetes Tuch. Auf
keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden!
ÖffnenSiedasGerätnicht.DasGerätbeinhaltetkeine,durchdenBenutzer austauschbaren bzw. zu
wartende Baugruppen undBauteile.
ImFalleeinerBeschädigungsetztenSiedasGerätaufkeinenFallinBetrieb. Servicearbeitenbzw.
Reparaturendürfenausschließlichvonqualifiziertem Service-Personal vorgenommen werden,
insbesondere in folgenden Fällen:
•Gegenstände oder Flüssigkeiten sind in das Geräteingedrungen.
•Das Gerät arbeitet nicht wie gewöhnlich.
•Das Gerät wurde fallen gelassen oder das Gehäusebeschädigt.
Symptom
Fehlerbehebung
Keine Funktion
Überprüfen Sie die Netzverbindung, sowie Ihre
Sicherung
Kein Ton aus Lautsprecher, aber
Power-LED leuchtet
Überprüfen Sie die Kabelverbindungen an den Ein-
und Ausgängen
Die Lautsprecher- oder XLR-Kabel sind
möglicherweise defekt. Bitte ersetzen Sie diese

DEUTSCH
Umweltschutz:
Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen
auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und
wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die
Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu.
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc. getrennt den
entsprechenden Verwertungen zugeführt werden. Beachten Sie die entsprechenden
Entsorgungshinweise auf der Verpackung.
Entsorgung von Batterien:

Vorgaben entsprechenden Sammelstellen oder Entsorgungsstationen zu.
Entsorgung Ihres Altgerätes:
Gerät nicht über den Hausmüll entsorgen! Dieses Gerät unterliegt der WEEE Richtlinie
(Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbetrieb oder Ihrer dafür
zuständigen kommunalen Entsorgungsstelle. Die in Ihrem Land gültigen Vorschriften sind zu
beachten!
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26,
51103 Köln, Deutschland
