Farfisa FC42 User manual

Mi 2260
- 1 -
Art. FC42
Italiano
Mi 2260
La tastiera permette l'attivazione di 2 relè
componendoirelativicodiciprogrammati.
Dati tecnici
Alimentazione 12Vca/cc ±10%
Assorbimento a riposo 0,02A
Massimo assorbimento 0,1A
Tensione di scambio 12Vca - 2A
Numero di codici del relè 1 12 (+ attivazione
diretta)
Numero di codici del relè 2 12 (+ attivazione
diretta)
Tempo di chiusura dei relè da 1 a 99 sec.
(o bistabile)
Temperaturadifunzionamento 0° ÷ +40°C
Massima umidità ammissibile 85% RH
Grado di protezione IP 45
Morsetti
scambio normalmente chiuso del relè 2
2scambio normalmente aperto del relè 2
comune scambio relè 2
scambio normalmente chiuso del relè 1
1scambio normalmente aperto del relè 1
comune scambio relè 1
massa o ingresso tensione alternata
ingresso tensione positiva o alternata
P2 abilitazione del relè 2; se collegato mo-
mentaneamente a massa permette
l'attivazione per il tempo programmato
P1 abilitazione del relè 1; se collegato mo-
mentaneamente a massa permette
l'attivazione per il tempo programmato
SCHEMAINSTALLATIVO
PROGRAMMAZIONE
Programmazionedibase
L'articolo viene programmato e fornito dalla
ditta con i seguenti codici:
Codicediprogrammazione: 11
1° codice attivazione relè 1: 12345678
Dal 2° al 12° codice relè 1: nessuno
Codicetempo attivazione relè1: 01 (1 sec.)
Mododifunzionamento relè1: 00
(monostabile)
1° codice attivazione relè 2: 90
Dal 2° al 12° codice relè 1: nessuno
Codicetempo attivazione relè2: 01 (1 sec.)
Mododifunzionamento relè2: 00
(monostabile)
Tutti i codici possono essere modificati a
piaceredall'utente.
TASTIERA PER CONTROLLO ACCESSI
Modidifunzionamentoecodicidainserire
nellaprogrammazione
Monostabile 00
Bistabile 01
MonostabileedattivazionedirettatastoA 02
Bistabile edattivazionedirettatasto A 03
Sostituzionecodicediprogrammazione
Per sostituire il codice di programmazione
occorreprocedere nelseguente modo:
-comporreilcodicediprogrammazioneat-
tuale
- premere il tasto A. Il LED rosso lampeggia
-comporreilnumero00
-premereiltastoA.IlLED rossosiaccende in
modocontinuo
-comporreilnuovocodicediprogrammazione
composto da 1 a 8 cifre (da 0 a 99999999)
- premere il tasto A. Il LED rosso lampeggia
-comporreilnumero55
-premere il tasto A. Il LED rosso si spegne.
Sostituzionecodiciattivazionerelè1
Perlasostituzione deicodici diattivazionedel
relè n°1 occorre:
-comporreilcodicediprogrammazione
- premere il tasto A. Il LED rosso lampeggia
-comporreilnumero01(codiceidentificativo
del relè 1)
-premereiltastoA.IlLED rossosiaccende in
modocontinuo
-comporre un numero da 1 a 8 cifre per
programmare il1°codice(da0 a99999999)
- premere il tasto A
-comporre un numero da 1 a 8 cifre per
programmare il2°codice(da0 a99999999)
- premere il tasto A
-comporre un numero da 1 a 8 cifre per
programmare il3°codice(da0 a99999999)
- premere il tasto A
-ripetere le operazioni fino alla quantità di
codicinecessari(max.12) oppure,senonè
necessarioinserireulterioricodici,premere
piùvolteiltastoAfinoacheilLEDrossoinizia
alampeggiare
-comporreilnumero55
-premere il tasto A. Il LED rosso si spegne.
Sostituzionecodiciattivazionerelè2
Perlasostituzione deicodici diattivazionedel
relè n°2 occorre seguire la stessa procedura
del paragrafo precedente, ma variando il co-
diceidentificativo del relè (invecedelnumero
01 usare il numero 02).
Sostituzionediunsolocodice attivazione
relè
Volendo sostituire un solo codice di aziona-
mentorelè,senzamodificareglialtri,occorre:
-comporreilcodicediprogrammazione
- premere il tasto A. Il LED rosso lampeggia
-comporreil numero01o02(rispettivamente
per il relè 1 o 2)
-premereiltastoA.Il LEDrossosiaccende in
modocontinuo
-premerepiùvolteil tasto Afinoagiungereal
numerodasostituire
-comporre un numero da 1 a 8 cifre (da 0 a
99999999)
-premere più volte il tasto Afino a che il LED
rossoiniziaa lampeggiare
-comporre il numero 55
-premere il tasto A. Il LED rosso si spegne.
Esempio
Volendosostituiresoloilsettimocodicedelrelè
2 occorre:
-comporreilcodicedi programmazione
-premere il tasto A. Il LED rosso lampeggia
-comporre il numero 02
-premereiltastoA.Il LEDrossosiaccende in
modocontinuo
-premere 6volteiltasto A
-comporre un numero da 1 a 8 cifre
-premere 6 volte il tasto A. Il LED rosso
lampeggia
-comporre il numero 55
-premere il tasto A. Il LED rosso si spegne.
Cancellazionediuncodiceattivazionerelè
Per la cancellazione di un solo codice di
attivazione relè, senza modificare gli altri,
occorre:
-comporreilcodicedi programmazione
-premere il tasto A. Il LED rosso lampeggia
-comporre il numero 90
-premereiltastoA.Il LEDrossosiaccende in
modocontinuo
-comporreunnumero di3cifre"nxx";nindica
a quale relè è associato il codice da cancel-
lare (1 o 2); xx indica quale codice si vuol
cancellare (da 01 a 12)
-premere il tasto A. Il LED rosso lampeggia
-comporre il numero 55
-premere il tasto A. Il LED rosso si spegne.
Sostituzionetempiemodidiattivazionedei
relè
Per la sostituzione dei tempi e modi di attiva-
zione dei relè occorre:
-comporreilcodicedi programmazione
-premere il tasto A.Il LED rosso lampeggia
-comporre il numero 03
-premereiltastoA. IlLEDrossosiaccende in
modocontinuo
-comporre un numero compreso tra 00 e 99
perprogrammareiltempodiattivazionedelI°
relè(componendo00 ilrelènonè attivabile)
-premereil tastoA
-comporre un numero compreso tra 00 e 99
perprogrammareiltempodiattivazionedelII°
relè(componendo00 ilrelènonè attivabile)
P2 P1
RL1
RL2
Per azionare diretta-
mente RL1 e RL2
Carico
max 2A
Carico
max 2A
Alimentazione
Alimentazione

Mi 2260
- 2 -
- premere il tasto A
-comporre un numero compreso tra 00 e 03
perprogrammareilmododiattivazionedelI°
relè (perlascelta dei codicivedereil capitolo
"
modi di funzionamento e codici da inserire
nellaprogrammazione
")
- premere il tasto A
-comporre un numero compreso tra 00 e 03
perprogrammareilmododiattivazionedelII°
relè (perlascelta dei codicivedereil capitolo
"
modi di funzionamento e codici da inserire
nellaprogrammazione
")
- premere il tasto A. Il LED rosso lampeggia.
- comporre il numero 55
-premere il tasto A. Il LED rosso si spegne.
Ritornoallaprogrammazionedibase
Per cancellare rapidamente tutti i codici pro-
grammati eriportarelatastiera allaprogram-
mazioneoriginaria(vedereicodicinelcapitolo
"
programmazione dibase ")occorre:
-toglierel'alimentazioneallatastiera
-ridarenuovamentealimentazioneallatastiera
tenendo premuto il tasto Bfino ad udire un
segnale acusticodiconferma.
Note
-Segnare nellatabella riassuntivailcodice di
programmazione e tutti i codici di apertura
relè.
-Solochiconosceilcodicediprogrammazio-
ne può variare i codici di apertura relè.
-Unsegnaleacusticoavvisadell'avvenutapres-
sione dei pulsanti.
-Se viene composto un codice sbagliato si
udrà unsegnaledi dissuasioneconcontem-
poranea disabilitazione dei pulsanti per 2
secondi.
-Durante le fasi della programmazione, non
volendosostituireuncodice,premereiltasto
A.Ciòconsentedipassareallafasesucces-
siva senza modificare il codice.
-Il codice di programmazione e i codici di
apertura relè devono essere differenti uno
dall'altro.
-Percancellarel'ultimonumerocompostopre-
mere il tasto B.
FUNZIONAMENTO
-Comporreilcodicerelativoalrelèchesivuole
abilitare.
-Premere il tasto Aper confermare il codice.
SeilcodiceècorrettosiaccendeilLEDverde
edil relèsiattivaper iltempoe conilmodo di
funzionamentoprogrammato.
Note
-PremendoiltastoBèpossibilecancellareun
codice composto erroneamente e non con-
fermato.
-SevienecompostoeconfermatodaltastoA
un codice sbagliato si udrà un segnale di
dissuasionecon contemporanea disabilita-
zionedeipulsantipercirca3secondi.Questo
tempovieneincrementatofinoamassimo30
secondiognivoltachesicomponeuncodice
errato.
-I numeri composti e non confermati con il
tastoAvengonocancellatiautomaticamente
dopo25secondidall'ultimotasto premuto.
FUNZIONAMENTOBISTABILE
Perazionareirelèperuntempoindeterminato
(funzione possibile solo se la tastiera è stata
opportunamenteprogrammata.Ved."
Sostitu-
zione tempi e modi di attivazione dei relè
)
occorre:
-comporreunodei codici relativi alrelèchesi
vuolabilitare
-premereiltastoA.SiaccendeilLEDverdeed
ilrelèsiattivaper untempoindeterminato
-perdisattivareilrelècomporrenuovamenteil
codice
-premereiltastoA.Sispegne ilLEDverdeed
il relè si disattiva.
ATTIVAZIONEDIRETTA
Premere il tasto Aper attivare direttamente i
relè (funzione possibile solo se la tastiera è
stataopportunamenteprogrammata.Ved."
So-
stituzione tempi e modi di attivazione dei
relè
).Seentrambiirelèsonostatiprogrammati
per essere azionati dal tasto Asi avrà la
contemporanea abilitazionedei 2relè.
PULSANTIAPRIPORTA
Tra i morsetti P1, P2 e massa si possono
collegare 2 pulsanti per azionare i 2 relè con
itempiemodidifunzionamentoprogrammati.
EMERGENZA
In assenza di energia elettrica tutti i dati
rimangonoinmemoriainmodopermanente.
IMPORTANTE
Al fine di ottemperare alla Direttiva Europea
sullaCompatibilitàElettromagneticaeperau-
mentarel’affidabilitàdelprodotto,ènecessa-
rioconnettereun dispositivo disoppressione
dei disturbi quando si comanda un carico
induttivo,peresempiounaserraturaelettrica.
I soppressori inclusi (transil) devono essere
connessi il più vicino possibile al carico (teo-
ricamentedirettamentesuiterminalidellostes-
so).

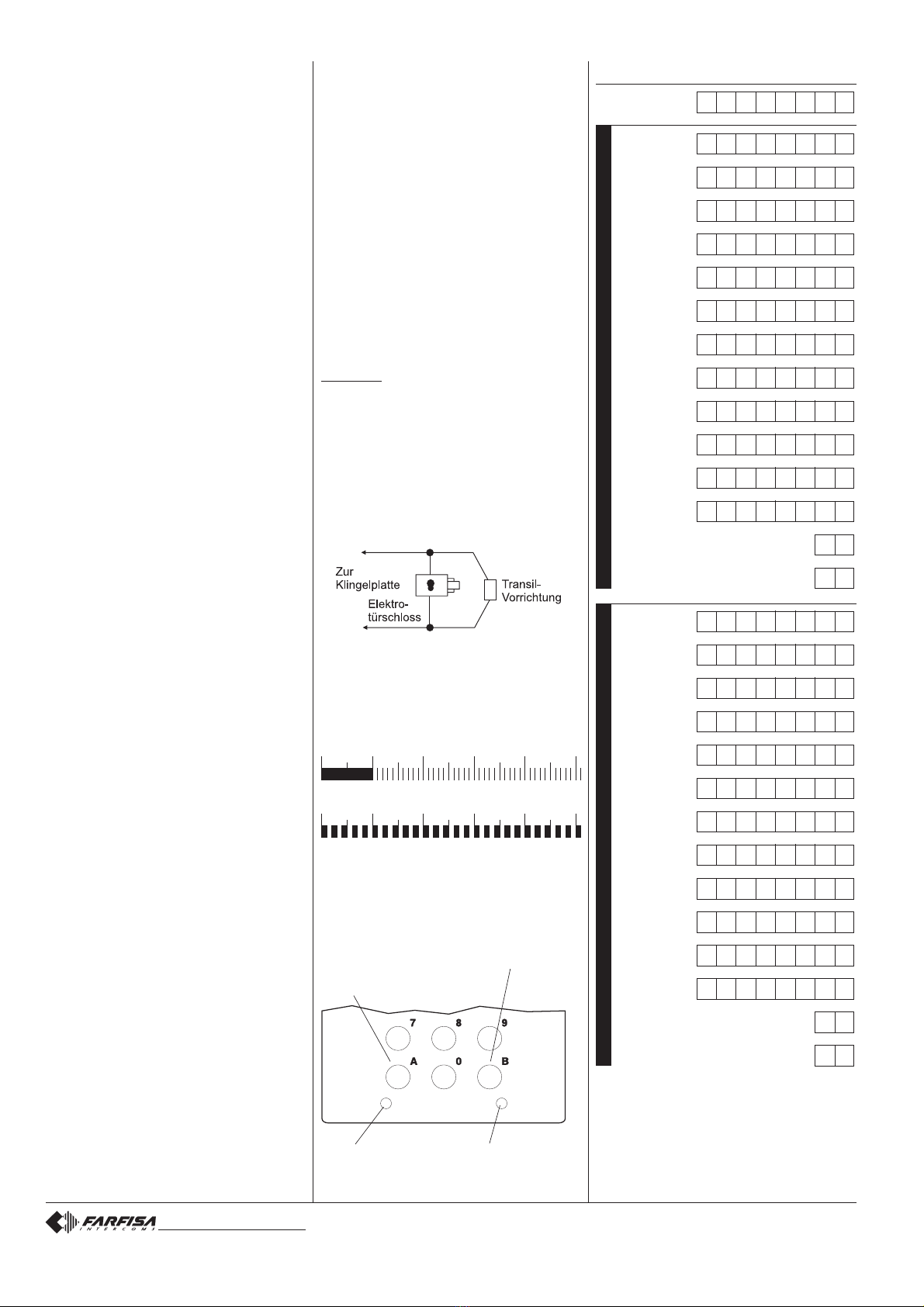

Tabella riassuntiva dei codici
Codice di
programmazione
1° codice
2° codice
3° codice
4° codice
5° codice
6° codice
7° codice
8° codice
9° codice
10° codice
11° codice
12° codice
Tempo attivazione
Modoattivazione
1° codice
2° codice
3° codice
4° codice
5° codice
6° codice
7° codice
8° codice
9° codice
10° codice
11° codice
12° codice
Tempo attivazione
Modoattivazione
r
e
l
è
1
r
e
l
è
2
Tabella dei toni
Conferma
Dissuasione
0 1 2 3 4 5
0 1 2 3 4 5
LED rosso.
Indicazione stato di
programmazione.
LED verde.
Indicazione codice
accettato.
Tasto A.
Tasto di conferma e atti-
vazione diretta dei relè (se
programmato).
Tasto B.
Tasto di
cancellazione.

Mi 2260
- 3 -
The keypad allows for the activation of 2
relays with programmable codes.
Technical data
Power supply 12Vac/dc±10%
Stand-by current 0.02A
Maximum current consumption 0.1A
Contact ratings 12Vac - 2A
Number of codes for relay 1 12 (+ direct
activation)
Number of codes for relay 2 12 (+ direct
activation)
Activation time for each relay from1to 99sec.
(or bistable)
Operating temperature 0° ÷ +40°C
Maximum allowable humidity 85% RH
Degree of protection IP 45
Terminals
normally closed contact of relay 2
2normally open contact of relay 2
common contact of relay 2
normally closed contact of relay 1
1normally open contact of relay 1
common contact of relay 1
ground or alternate voltage input
positive or alternate voltage input
P2 activation of the relay 2; if momentarily
connected to ground it allows the activa-
tion for the programmed time
P1 activation of the relay 1; if momentarily
connected to ground it allows the activa-
tion for the programmed time
INSTALLATIONDIAGRAM
PROGRAMMING
Defaultprogramming
The article is supplied from the factory with
the following codes:
Programmingcode: 11
Activation code 1 of relay 1: 12345678
Other activation codes of relay 1
(from 2 to 12): none
Activation time code of relay 1: 01 (1 sec.)
Operating mode of relay 1: 00(monostable)
Activation code 1 of relay 2: 90
Other activation codes of relay 2
(from 2 to 12): none
Activation time code of relay 2: 01 (1 sec.)
Operating mode of relay 2: 00 (monostable)
All codes are user-modifiable.
ACCESS CONTROL KEYPAD
English
Operatingmodesandprogrammingcodes
Monostable 00
Bistable 01
Monostable and direct activat. by key A 02
Bistable and direct activation by key A 03
Changingtheprogrammingcode
To changetheprogramming code:
- entertheactualprogrammingcode
- press key A(red LED flashes)
- enter 00
- press key A(red LED on)
- enter thenewprogrammingcodewith1to8
digits (from 0 to 99999999)
- press key A(red LED flashes)
- enter 55
- press key A(red LED off).
Changingtheactivationcodesofrelay1
To change the activation codes of relay 1:
- entertheprogrammingcode
- press key A(red LED flashes)
- enter 01 (identification code of relay 1)
- press key A(red LED on)
- enter a number with 1 to 8 digits to pro-
gramme code 1 (from 0 to 99999999)
- press key A
- enter a number with 1 to 8 digits to pro-
gramme code 2 (from 0 to 99999999)
- press key A
- enter a number with 1 to 8 digits to pro-
gramme code 3 (from 0 to 99999999)
- press key A
- repeattheoperationtoprogrammeallcodes
as necessary (max.12). When program-
ming is completed press key Arepeatedly
until the red LED starts flashing
- enter 55
- press A(red LED off).
Changingtheactivationcodesofrelay2
To change the activation codes of relay 2
followtheproceduredescribedabove,chang-
ingtherelayidentificationcode (02insteadof
01).
Changingonerelayactivationcode
To changeone relayactivationcode,without
modifying the others:
- entertheprogrammingcode
- press key A(red LED flashes)
- enter 01or 02(forrelay1or 2,respectively)
- press key A(red LED on)
- press key Arepeatedlytoreach thecode to
bechanged
- enter a number with 1 to 8 digits (from 0 to
99999999)
- press key Arepeatedly until the red LED
starts flashing
- enter 55
- press key A(red LED off).
Example
To change activation code 7 of relay 2:
- entertheprogrammingcode
- press key A(red LED flashes)
- enter 02
- press key A(red LED on)
- press key Asix times
- enter a number with 1 to 8 digits
- press key Asix times (red LED flashes)
- enter 55
- press key A(red LED off).
Deletingonerelayactivationcode
To delete one relay activation code, without
modifying the others:
- entertheprogrammingcode
- press key A(red LED flashes)
- enter 90
- press key A(red LED on)
- entera3-digit number “nxx”;nindicates the
relayassociatedwiththecodetobedeleted
(1 or 2); xxindicates the code to be deleted
(from 01 to 12)
- press key A(red LED flashes)
- enter 55
- press key A(red LED off).
Changingtherelayactivationtimeandmode
Tochangetherelayactivationtimeandmode:
- entertheprogrammingcode
- press key A(red LED flashes)
- enter 03
- press key A(red LED on)
- enter anumber from00to 99toprogramme
activation time of relay 1 (enter 00 to deac-
tivate the relay)
- press key A
- enter anumber from00to 99toprogramme
activation time of relay 2 (enter 00 to deac-
tivate the relay)
- press key A
- enter anumber from00to 03toprogramme
activation mode of relay 1 (for code selec-
tion referto
“operatingmodesandprogram-
mingcodes”)
- press key A
- enter anumber from00to 03toprogramme
activation mode of relay 2 (for code selec-
tion referto
“operatingmodesandprogram-
mingcodes”)
- press key A(red LED flashes)
- enter 55
- press key A(red LED off)

Mi 2260
- 4 -
Tone table
Acknowledge
Dissuasion
012345
012345
Red LED.
Indication of program-
ming mode.
Green LED.
Indication ofcodeac-
cepted.
Key A.
Enter and direct activation of
relays (if programmed).
Key B.
Clear.
Restoringthedefaultprogramming
To delete all the programmed codes and
restorethe keypaddefault programming (for
the codes refer to
“default programming” ):
- switch off the keypad
- switch on the keypad again holding key B
pressed until you hear the confirmation
tone.
Notes:
- Write down the programming code and the
relay activation codes in the table.
- The relay activation codes can only be
changedbyknowingtheprogrammingcode.
- An acoustic signal indicates key pressing.
- If the entered code is not correct, you hear
adissuasiontone (keysare deactivatedfor
2 seconds).
- Press Aduring programming if you do not
want to change a code. This allows you to
gotothenextprogrammingoperationwith-
outchanging thecode.
- Theprogrammingcodeandtherelayactiva-
tion codes must be different.
- PressBtocancelthe lastnumberyou have
entered.
OPERATION
-Enter the code of the relay to be activated.
-Press key Ato confirm the code. If the code
iscorrect,therelay activates(greenLEDon)
with the programmed time and operating
mode.
Notes:
-Press key Bto delete an incorrect code
before confirming it.
-If you enter an incorrect code and confirm it
with key Ayouhearadissuasiontone (keys
aredeactivatedfor approx.3 seconds). This
time increases up to a max. of 30 seconds
each time an incorrect code is entered.
-Thenumbersenteredandnotconfirmedwith
keyAaredeletedautomatically25 seconds
after the last key you have pressed.
BISTABLEOPERATION
This function is possible only if the keypad
hasbeenprogrammedproperly.See“
Chang-
ingtherelayactivationtime andmode”
.
To activate the relays for indefinite time:
- enter one of the codes for the relay to be
activated
- press key A(green LED on). The relay
activates for indefinite time.
- enterthe codeagaintodeactivatethe relay
- press key A(green LED off and relay
deactivation).
DIRECTACTIVATION
Press key Ato activate the relays directly
(this function is possible only if the keypad
hasbeenprogrammedproperly.See
“Chang-
ingtherelay activationtimeandmode”)
.Both
thetworelaysareactivatedifbothofthem are
programmedtobedirectlyactivatedbykeyA.
DOORLOCKRELEASE BUTTONS
Two buttons can be connected between ter-
minalsP1,P2and ground inorder toactivate
the two relays
accordingtothe programmedactivationtime
andmode.
EMERGENCY
In case of power failure all the data are
recorded inanonvolatilememoryandwillnot
be lost.
VERYIMPORTANT
To comply with the European Standards on
ElectromagneticCompatibilityandtoincrease
thereliabilityof theproduct, itisnecessaryto
connect a suppression device when switch-
ing inductive loads i.e. electric releases and
electric locks.
The enclosed suppression devices (transil)
mustbeconnectedascloseaspossibletothe
loads (ideally across the terminals. See fig-
ure).
Table of codes
Master pro-
gramming code
1st code
2nd code
3rd code
4th code
5th code
6th code
7th code
8th code
9th code
10th code
11th code
12th code
Activation time
Activation mode
1st code
2nd code
3rd code
4th code
5th code
6th code
7th code
8th code
9th code
10th code
11th code
12th code
Activation time
Activation mode
r
e
l
a
y
1
r
e
l
a
y
2

Mi 2260
- 5 -
Leclavierpermetd’activer2 relais encompo-
sant lesrelatifscodes programmés.
Données techniques
Alimentation 12Vca/cc ± 10%
Consommation au repos 20mA
Consommation maxi 0,1A
Tension des relais 12Vca - 2A
Numéro de codes relais 1 12 (+ activation
direct)
Numéro de codes relais 2 12 (+ activation
direct)
Temps de fermeture du relais da 1 a 99 sec.
(ou bistable)
Température de fonctionnement 0° ÷ +40°C
Humidité maximale consentie 85% HR
Degrés de protection IP45
Bornier de raccordement
entrée repos du relais 2
2entrée travail du relais 2
commun du relais 2
entrée repos du relais 1
1entrée travail du relais 1
commun du relais 1
masse d'alimentation
entrée positive d'alimentation
P2 activation du relais 2; si uni momentané-
ment à la masse il permet l'activation
pour le temps programmé
P1 activation du relais 1; si uni momentané-
ment à la masse il permet l'activation
pour le temps programmé
SCHEMAD’INSTALLATION
PROGRAMMATION
Programmationdebase
D’usine,l’articleestfournietprogramméavec
les codessuivants:
Coded’accèsàlaprogrammation: 11
1er code activation relais 1: 12345678
Du 2ème au 12ème code relais 1: aucun
Codedélaid’activation relais 1: 01 (1 sec.)
Modede fonctionnementdurelais 1: 00
(mono-stable)
1er code activation relais 2: 90
Du 2ème au 12ème code relais 1: aucun
Codedélaid’activation relais 2: 01 (1 sec.)
Modede fonctionnementdurelais 2: 00
(mono-stable)
L’utilisateurpeutmodifiertouslescodesàson
gré.
CLAVIER À CODES DE CONTRÔLE D'ACCÈS
Modesdefonctionnementetcodesàinsé-
rerdanslaprogrammation
Mono-stable 00
Bi-stable 01
Mono-stableetactivationdirectebout.A 02
Bi-stableetactivationdirecteboutonA 03
Modifier les codes de programmation
Pour modifier les codes de programmation, pro-
céder comme suit:
-composer le code de programmation actuel
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 00
- appuyer surle bouton A.LeLed rouges’allume
de manière continue
-composer le nouveau code de programmation
composé par1aux 8chiffres (de0 à99999999)
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 55
- appuyer sur le bouton A. Le Led rouge s’éteint.
Modifier les codes d’activation du relais 1
Pour modifier les codes d’activation du relais n°
1, procéder comme suit:
-composer le code de programmation
- appuyer sur le bouton A. Le Led rouge clignote
- composer le numéro 01 (code identificateur du
relais 1)
- appuyer surle bouton A.LeLed rouges’allume
de manière continue
-composer un numéro de 1 à 8 chiffres pour
programmer le 1er code (de 0 à 99999999)
-appuyer sur le bouton A
-composer un numéro de 1 à 8 chiffres pour
programmer le 2ème code (de 0 à 99999999)
-appuyer sur le bouton A
-composer un numéro de 1 à 8 chiffres pour
programmer le 3ème code (de 0 à 99999999)
-appuyer sur le bouton A
-répéter les opérations pour autant de codes
insérés (max. 12) ou, s’il ne faut pas insérer
d’autres codes, appuyer plusieurs fois sur le
bouton Ajusqu’à ce que le Led rouge com-
mence à clignoter
-composer le numéro 55
- appuyer sur le bouton A. Le Led rouge s’éteint.
Modifier les codes d’activation du relais 2
Pour modifier les codes d’activation du relais n°
2, procéder comme pour le relais n° 1, mais en
variant le code d’identification du relais (au lieu
du numéro 01, utiliser le numéro 02).
Modifier un seul code d’activation du relais
Pourmodifier unseulcoded’activation durelais,
sans modifier les autres, procéder comme suit:
-composer le code de programmation
- appuyer sur le bouton A. Le Led rouge clignote
- composer le numéro 01 ou 02(respectivement
pour le relais 1 ou 2)
- appuyer surle bouton A.LeLed rouges’allume
de manière continue
-appuyer plusieurs fois sur le bouton Ajusqu’à
afficher le numéro à modifier
-composer un numéro de 1 à 8 chiffres (de 0 à
99999999)
-appuyerplusieursfoissurlebouton Ajusqu’àce
que le Led rouge commence à clignoter
-composer le numéro 55
- appuyer sur le bouton A. Le Led rouge s’éteint.
Exemple
Pour modifier le septième code du relais 2, il
faut:
-composer le code de programmation
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 02
- appuyer surle bouton A.LeLed rouges’allume
de manière continue
-appuyer 6 fois sur le bouton A
-composer un numéro de 1 à 8 chiffres
-appuyer 6 fois sur le bouton A. Le Led rouge
clignote
-composer le numéro 55
- appuyer sur le bouton A. Le Led rouge s’éteint.
Supprimer un code d’activation du relais
Pour supprimer un seul code d’activation du
relais, sans modifier les autres,procédercomme
suit:
-composer le code de programmation
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 90
-appuyer plusieurs fois sur le bouton Ajusqu’à
afficher le numéro à modifier
-composer un numéro de 3 chiffres “nxx”; n
indique à quel relais est associé le code que
l’on veut supprimer (1 ou 2); xxindique quelest
le code que l’on veut supprimer (de 01 à 12)
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 55
- appuyer sur le bouton A. Le Led rouge s’éteint.
Modifier les délais et les modes d’activation
des relais
Pour modifier les délais et les modes d’activa-
tion du relais, procéder comme suit:
-composer le code de programmation
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 03
- appuyer surlebouton A.Le Ledrouges’allume
de manière continue
-composer un numéro dans la plage 00 ÷ 99
pour programmer le délai d’activation du 1er
relais(encomposantle00, lerelaisne peut pas
être activé)
-appuyer sur le bouton A
- composer unnumérodanslaplage 00÷ 99 pour
programmer le délai d’activation du 2ème relais
(en composant le 00, le relais ne peut pas être
activé)
-appuyer sur le bouton A
-composer un numéro dans la plage 00 ÷ 03
pour programmer le mode d’activation du 1er
relais (pour le choix des codes, voir le chapitre
“
modes de fonctionnement et codes à insérer
dans la programmation
”)
-appuyer sur le bouton A
-composer un numéro dans la plage 00 ÷ 03
pour programmer le mode d’activation du 2ème
relais (pour le choix des codes, voir le chapitre
“
modes de fonctionnement et codes à insérer
dans la programmation
”)
- appuyer sur le bouton A. Le Led rouge clignote
-composer le numéro 55
- appuyer sur le bouton A. Le Led rouge s’éteint.
Français
Tabladerécopilacióndeloscodigos

Mi 2260
- 6 -
Rétablir la programmation d’usine
Pour effacer rapidement tous les codes pro-
grammés et rétablir le clavier à la programma-
tion d’usine (voir les codes dans le chapitre
“
programmationd’usine ”),procédercomme suit:
- mettre le clavier hors tension
- remettre le clavier sous tension en maintenant
enfoncé le bouton Bjusqu’à entendre le signal
acoustique de confirmation.
Notes
- Ecrire dans le tableau récapitulatif le code de
programmation et tous les codes d’ouverture
relais.
- Les codes d’ouverture relais peuvent être mo-
difiés uniquement par ceux qui connaissent le
code de programmation.
- Un signal acoustique indique que les boutons-
poussoirs ont été enfoncés.
- Un signal de dissuasion avec simultanée dé-
sactivation des poussoirs pendant 2 secondes
indique l’introduction d’un code erroné.
- Pendant les phases de la programmation, si
l’onneveutpasmodifieruncode,il fautappuyer
sur le bouton A. Ceci permet de passer à la
phase successive sans modifier le code.
- Le code de programmation et les codes
d’ouverture relais doivent être différents.
- Pour effacer le dernier numéro composé, il faut
appuyer sur le bouton B.
FONCTIONNEMENT
- Composerle code correspondant au relais que
l’onveutactiver.
- Appuyersurle boutonA.LeLed verts’allume et
lerelaiss’active pour ledélaiet avec lemodede
fonctionnementprogrammés.
Notes
- Enappuyant sur le boutonB, onpeutsupprimer
un code erroné et non confirmé.
- Si l’on compose un code erroné et on le con-
firme enappuyantsurlebouton A,onentendun
signal acoustique de dissuasion avec désacti-
vation simultanée des boutons-poussoirs pen-
dant environ 3 secondes. Ce délai augmente
successivement jusqu’à un maximum de 30
secondes chaque fois que l’on compose un
code erroné.
- Les numéros composés et non confirmés en
appuyantsurleboutonAsontautomatiquement
effacés 25 secondes après avoir appuyé sur le
dernierbouton-poussoir.
FONCTIONNEMENT BI-STABLE
Cette fonction est disponible uniquement si le
clavier a été programmé à cet effet. Voir “
Modi-
fier les délais et les modes d’activation des
relais
”.
Pour activer un relais pour un délai indéterminé,
procéder comme suit:
- composer l’un des codes correspondant au
relais que l’on veut activer
- appuyer sur leboutonA. LeLed vert s’allume et
le relais s’active pour un délai indéterminé
- pourdésactiver lerelais, composerde nouveau
le code
- appuyer sur le bouton A. Le Led vert s’éteint et
le relais se désactive.
Tableau des tones
Confirmation
Dissuasion
012345
012345
ACTIVATION DIRECTE
Appuyersurlebouton Apouractiverdirectement
les relais (cette fonction est disponible unique-
ment si le clavier a été programmé à cet effet.
Voir “
Modifier les délais et les modes d’activa-
tion des relais
”). Si les deux relais ont été pro-
grammés pour être activés parle bouton A, les2
relais seront activés simultanément.
BOUTONS-POUSSOIRS D’OUVERTURE DE
LA PORTE
2boutons-poussoirs peuventêtre branchésaux
bornes P1, P2 et masse pour activer directe-
ment les 2 relais avec les délais et les modes de
fonctionnementprogrammés.
EMERGENCE
En cas de coupure de courant, toutes les
programmation reste en mémoire en mode
permanent.
IMPORTANT
ConformémentàlaDirectiveEuropéennesur
la Compatibilité Electromagnétique et pour
augmenterlafiabilitéduproduit,ilfautconnec-
terundispositifdesuppressiondesdérange-
mentsquandoncommandeunechargeinduc-
tive,par exempleune serrure électrique.
Lessuppresseursinclus(transil)doivent être
connectés le plus près possible de la charge
(théoriquementdirectementsurlesterminaux
de la charge même).
Tableau récapitulatif des codes
Code d'accès
programmation
1er code
2ème code
3ème code
4ème code
5ème code
6ème code
7ème code
8ème code
9ème code
10ème code
11ème code
12ème code
Délai d’activation
Moded’activation
1er code
2ème code
3ème code
4ème code
5ème code
6ème code
7ème code
8ème code
9ème code
10ème code
11ème code
12ème code
Délai d’activation
Moded’activation
r
e
l
a
i
s
1
r
e
l
a
i
s
2
LED rouge.
Indication mode
programmation.
LED verte.
Indication code
correct.
Touche A.
Touche de confirmation et
activation direct des relais
(si deja programmé).
Touche B.
Touche
d'effacement.

Mi 2260
Tableau récapitulatif des codes
- 7 -
El teclado permite la activación de 2 relés,
componiendo los relativos códigos progra-
mados.
DATOS TECNICOS
Alimentación 12Vca/cc+ 10%
Consumo sin carga 0,02 A
Consumo máx. carga 0,1 A
Tensión relés 12Vca - 2A
N° códigos relé 1 12 (+ activación directa)
N° códigos relé 2 12 (+ activación directa)
Tiempo cierre relé 1 a 99 segundos
(o biestable)
Temperatura func. 0° ÷ +40°C
Humedad máxima 85% RH
Grado de protección IP45
TERMINALES
contacto normalmente cerrado relé 2
2contacto normalmente abierto relé 2
común del relé 2
contacto normalmente cerrado relé 1
1contacto normalmente abierto relé 1
común del relé 1
masa o entrada tensión alterna
entrada tensión positiva o alterna
P2 habilitación del relé 2; si conectara mo-
mentáneamente a masa permite la acti-
vación por el tiempo programado
P1 habilitación del relé 1; si conectara mo-
mentáneamente a masa permite la acti-
vación por el tiempo programado
ESQUEMAINSTALATIVO
PROGRAMACIÓN
Programaciónbásica
Elartículo esprogramadoysuministradopor
la sociedad con los siguientes códigos:
Códigodeprogramación: 11
1° código activación relé 1: 12345678
Del 2° al 12° código relé 1: ninguno
Código tiempo activación relé 1: 01 (1 seg.)
Modo de funcionamiento relé 1: 00
(monoestable)
1° código activación relé 2: 90
Del 2° al 12° código relé 1: ninguno
Código tiempo activación relé 2: 01 (1 seg.)
Modo de funcionamiento relé 2: 00
(monoestable)
Todos los códigos pueden ser cambiados a
opción del usuario.
TECLADO PARA EL CONTROL DE ACCESOS
Modosdefuncionamientoycódigosaintro-
ducirenlaprogramación
Monoestable 00
Biestable 01
Monoestable y activac. directa tecla A 02
Biestable y activación directa tecla A 03
Sustitucióncódigodeprogramación
Para sustituir el código de programación se
deberá proceder del siguiente modo:
-marcarelcódigodeprogramaciónactual
-presionar la tecla A. El LED rojo parpadea
-marcar el número 00
-presionarlatecla A.ElLEDrojoseenciende
demodocontinuo
-marcar el nuevo código de programación
compuestopor1a8cifras(de0a99999999)
-presionar la tecla A. El LED rojo parpadea
-marcar el número 55
-presionar la tecla A. El LED rojo se apaga
Sustitucióncódigosdeactivaciónrelé1
Para sustituir los códigos de activación del
relé n° 1 se deberá:
-marcarelcódigodeprogramación
-presionar la tecla A. El LED rojo parpadea
-marcar el número 01 (código de identifica-
ción del relé1)
-presionarlatecla A.ElLEDrojoseenciende
demodocontinuo
-marcar un número de 1 a 8 cifras para
programar el 1° código (de 0 a 99999999)
-presionar la tecla A
-marcar un número de 1 a 8 cifras para
programar el 2° código (de 0 a 99999999)
-presionar la tecla A
-marcar un número de 1 a 8 cifras para
programar el 3° código (de 0 a 99999999)
-presionar la tecla A
-repetirlaoperación hasta agotar lacantidad
de códigos necesarios (máx. 12) o bien, si
nose deben introducirmáscódigos,presio-
narvarias vecesla tecla AhastaqueelLED
rojo se pone a parpadear
-marcar el número 55
-presionar la tecla A. El LED rojo se apaga
Sustitucióncódigosdeactivaciónrelé2
Para sustituir los códigos de activación del
relé n° 2 se deberá seguir el mismo procedi-
miento del párrafo precedente, pero cam-
biando elcódigodeidentificación delrelé(en
lugar del número 01 usar el número 02).
Sustitucióndeunsolocódigodeactivación
relé
Si se quiere sustituir un solo código de
activación relé, sin cambiar los demás, se
deberá:
-marcarelcódigodeprogramación
-presionar la tecla A. El LED rojo parpadea
-marcar el número 01 ó02 (para el relé 1 ó 2
respectivamente)
-presionarlatecla A.ElLEDrojoseenciende
demodocontinuo
-presionar varias veces la tecla Ahasta
conseguir el número a sustituir
-marcar un número de 1 a 8 cifras (de 0 a
99999999)
-presionar varias veces la tecla Ahasta que
el LED rojo se pone a parpadear
-marcar el número 55
-presionar la tecla A. El LED rojo se apaga
Ejemplo
Si se quiere sustituir sólo el séptimo código
del relé 2, se deberá:
-marcarelcódigodeprogramación
-presionar la tecla A. El LED rojo parpadea
-marcar el número 02
-presionarlatecla A.ElLEDrojoseenciende
demodocontinuo
-presionar 6 veces la tecla A
-marcar un número de 1 a 8 cifras
-presionar 6 veces la tecla A. El LED rojo
parpadea
-marcar el número 55
-presionar la tecla A. El LED rojo se apaga
Borradodeuncódigodeactivaciónrelé
Para borrarun solo códigodeactivaciónrelé,
sin cambiar los demás, se deberá:
-marcarelcódigodeprogramación
-presionar la tecla A. El LED rojo parpadea
-marcar el número 90
-presionarlatecla A.ElLEDrojoseenciende
demodocontinuo
-marcarun númerode 3cifras“nxx”;nindica
a qué relé está asociado el código a borrar
(1 ó 2); xx indica cual es el código que se
quiere borrar (de 01 a 12)
-presionar la tecla A. El LED rojo parpadea
-marcar el número 55
-presionar la tecla A. El LED rojo se apaga
Modificacióndetiemposymodosdeactiva-
ciónde losrelés
Paracambiar lostiemposy modos deactiva-
ción de los relés se deberá:
-marcarelcódigodeprogramación
-presionar la tecla A. El LED rojo parpadea
-marcar el número 03
-presionarlatecla A.ElLEDrojoseenciende
demodocontinuo
-marcarunnúmeroentre00y99paraprogra-
mar el tiempo de activación del 1° relé
(marcando 00 el relé no se puede activar)
-presionar la tecla A
-marcarunnúmeroentre00y99paraprogra-
mar el tiempo de activación del 2° relé
(marcando 00 el relé no se puede activar)
-presionar la tecla A
-marcarunnúmeroentre00y03paraprogra-
mar el modo de activación del 1° relé (para
escoger los códigos vea el capítulo
“modos
defuncionamientoy códigosaintroducir en
laprogramación”)
-presionar la tecla A
-marcarunnúmeroentre00y03paraprogra-
mar el modo de activación del 2° relé (para
escoger los códigos vea el capítulo
“modos
defuncionamientoy códigosaintroducir en
laprogramación”)
-presionar la tecla A. El LED rojo parpadea
-marcar el número 55
-presionar la tecla A. El LED rojo se apaga
Español

Mi 2260
- 8 -
Vueltaalaprogramaciónbásica
Para borrar rápidamente todos los códigos
programados y volver el teclado a la progra-
mación originaria (vea los códigos en el
capítulo
“programación básica”) sedeberá:
- desenchufar el teclado
-enchufardenuevoeltecladomanteniendola
tecla Bpresionada hasta escuchar una
señal acústica de confirmación.
Notas:
-Anotar en la tabla de resumen el código de
programación y todos los códigos de aper-
tura relés.
-Sólo quien conoce el código de programa-
ciónpuedecambiar loscódigos deapertura
relés.
-Unaseñalacústicaavisaqueel pulsadorha
sidopresionadocorrectamente.
-Sisemarcauncódigoincorrecto,seoyeuna
señal de disuasión con simultánea inhabili-
tación de los pulsadores por 2 segundos.
-Durantelaoperacióndeprogramación,sino
se quiere sustituir un código, presionar la
teclaA.Estopermitepasarala fasesiguien-
te sin modificar el código.
- El código de programación y los códigos de
apertura relés deben ser diferentes.
-Para cancelar el último número marcado
presionar la tecla B.
FUNCIONAMIENTO
- Marcar el código relativo al relé que se
quierehabilitar.
- Presionar la tecla A. El LED verde se en-
ciendeyel relése activapor eltiempoycon
elmodode funcionamientoprogramado.
Notas:
- Presionando la tecla Bse puede cancelar
uncódigo marcado porerroryno confirma-
do.
- Si un código incorrecto es marcado y con-
firmado con la tecla A, se oye una señal de
disuasión con simultánea inhabilitación de
los pulsadores por 3 segundos aprox. Este
tiempo aumentará hasta un máximo de 30
segundoscadavezquesemarcauncódigo
incorrecto.
- Los números marcados y no confirmados
conlateclaAseborraránautomáticamente
25 segundos después de la última presión
de la tecla.
FUNCIONAMIENTOBIESTABLE
Para activar los relés por un tiempo indeter-
minado (función posible sólo si el teclado ha
sidooportunamenteprogramado.Vea
“Modi-
ficacióndetiemposy modosde activaciónde
los relés”)
se deberá:
- marcar uno de los códigos relativos al relé
que se quiere habilitar
- presionar la tecla A. El LED verde se en-
ciende y el relé se activa por un tiempo
indeterminado
- para desactivar el relé, marcar de nuevo el
mismo código
- presionarla teclaA.ElLEDverdese apaga
y el relé se desactiva
ACTIVACIÓNDIRECTA
Para activar directamente los relés, presio-
nar la tecla A(función posible sólo si el
tecladohasidooportunamente programado.
Vea
“Modificación de tiempos y modos de
activación de los relés”
). Si ambos relés han
sido programados para ser activados con la
tecla A, se logra una simultánea habilitación
de los 2 relés.
PULSADORESABRE-PUERTA
A los bornes P1, P2 y masa se pueden
conectar 2 pulsadores para activar directa-
mente los2 relés conlostiempos ymodosde
funcionamientoprogramados.
EMERGENCIA
En ausencia de energía eléctrica todos los
datos quedan en memoria de modo perma-
nente.
IMPORTANTE
ParaelfindeobedeceralaDirectivaEuropea
sobrelaCompatibilidad Electromagnética,y
también para mejorar la seguridad del pro-
ducto es necesario conectar un dispositivo
de supresión de estorbos al mando de una
carga inductiva, por ejemplo una cerradura
eléctrica.
Los supresores incluidos (transil) se deben
conectar lo más cerca posible al mando (en
teoría, directamente en los terminales del
mismo).
Tabladerécopilacióndeloscodigos
Código de
programación
1° código
2° código
3° código
4° código
5° código
6° código
7° código
8° código
9° código
10° código
11° código
12° código
Tiempo de activación
Modo de activación
1° código
2° código
3° código
4° código
5° código
6° código
7° código
8° código
9° código
10° código
11° código
12° código
Tiempo de activación
Modo de activación
r
e
l
é
1
r
e
l
é
2
LED rojo.
Indica estado de pro-
gramación
LED verde.
Indica código acep-
tado
Pulsador A.
Tecla de confirmación y
activación directa de los
relés (si así se programa)
Pulsador B.
Tecla de cancelación
Tabla de tonos
Confirmación
Dissuasión
012345
012345

Mi 2260
- 9 -
O teclado permite a ativação de 2 relés por
intermédiodacomposiçãodosrelativoscódi-
gosprogramados.
Dados técnicos
Alimentação 12Vca/cc ±10%
Absorção em repouso 0,02A
Máxima absorção 0,1A
Tensão de permuta 12Vca - 2A
Número códigos relé 1 12 (+ ativação directa)
Número códigos relé 2 12 (+ ativação directa)
Tempo de fechamento dos relés de 1 a 99 seg.
(ou bi-estável)
Temperaturade funcionamento 0° ÷ +40°C
Máxima umidade admissivel 85% RH
Grau de protecção IP45
Terminais
permutador normal. fechado do relé 2
2permutador normal. aberto do relé 2
permutador comum relé 2
permutador normal. fechado do relé 1
1permutador normal. aberto do relé 1
permutador comum relé 1
massa ou ingresso de tensão alternada
ingresso de tensão positiva ou alternada
P2 ativação do relé 2; se momentaneamente
conectadoamontoaristopermiteaativação
durante o tempo programado
P1 ativação do relé 1; se momentaneamente
conectadoamontoaristopermiteaativação
durante o tempo programado
ESQUEMADEINSTALAÇÃO
PROGRAMAÇÃO
Programaçãodebase
O artigo é programado e fornecido pela em-
presacomosseguintes códigos:
Códigodeprogramação: 11
1° código de ativação relé 1: 12345678
Do 2° ao 12° código relé 1: nenhum
Código tempo ativaçãorelé1: 01 (1 seg.)
Mododefuncionamentorelé 1: 00
(monoestável)
1° código de ativação relé 2: 90
Do 2° ao 12° código relé 1: nenhum
Código tempo ativaçãorelé2: 01 (1 seg.)
Mododefuncionamentorelé 2: 00
(monoestável)
Todosos códigos podemsermodificadosde
acordocom asnecessidadesdo usuário.
TECLADO PARA CONTROLE DE ACESSOS
Modosdefuncionamentoecódigos para
seremincluídosnaprogramação
Monoestável 00
Biestável 01
Monoestável eativaçãodirectadateclaA 02
Biestável eativaçãodirectada tecla A 03
Substituiçãodocódigodeprogramação
Para substituir o código de programação, é
necessárioproceder daseguinte maneira:
-comporo códigode programaçãoatual
-pressionarateclaA.OLEDvermelholampeja
-compor o número 00
-pressionara tecla A.OLED vermelhoacen-
de-seemmodocontínuo
-comporocódigonovodeprogramaçãocom-
postopor1a8algarismos(de0a99999999)
-pressionarateclaA.OLEDvermelholampeja
-compor o número 55
-pressionarateclaA.OLEDvermelhoapaga-
se.
Substituiçãocódigos deativaçãorelé1
Paraasubstituiçãodoscódigosdeativaçãodo
relé n°1, é necessário:
-comporo código deprogramação
-pressionarateclaA.OLEDvermelholampeja
-comporonúmero01(códigodeidentificação
do relé 1)
-pressionara tecla A.OLED vermelhoacen-
de-seemmodocontínuo
-comporumnúmerode1a8algarismospara
programar o 1° código (de 0 a 99999999)
-pressionar atecla A
-comporumnúmerode1a8algarismospara
programar o 2° código (de 0 a 99999999)
-pressionar atecla A
-comporumnúmerode1a8algarismospara
programar o 3° código (de 0 a 99999999)
-pressionar atecla A
-repetir as operações até a quantidade de
códigosnecessários(max.12)ouse nãofor
necessárioincluirulteriorescódigos,pressi-
onar mais vezes a tecla Aaté que o LED
vermelhoinicie alampejar
-compor o número 55
-pressionarateclaA.OLEDvermelhoapaga-
se.
Substituiçãocódigos deativaçãorelé2
Paraasubstituiçãodoscódigosdeativaçãodo
relé n°2,é necessárioseguiro mesmoproce-
dimento doparágrafoprecedente,variando,
no entanto, o código de identificação do relé
(ao invés do número 01 usar o número 02).
Substituição de apenas um código de
ativaçãorelé
Na eventualidade de substituir apenas um
códigode ativaçãodo relé,sem modificaros
outros, énecessário:
-comporo código deprogramação
-pressionarateclaA.OLEDvermelholampeja
-comporonúmero01ou02(respectivamente
para o relé 1 ou 2)
-pressionara tecla A.OLEDvermelhoacen-
de-seemmodocontínuo
-pressionarmaisvezesateclaAatéchegarao
númeroaser substituído
-compor um número de 1 a 8 algarismos (de
0a99999999)
-pressionarmaisvezesateclaAatéqueoLED
vermelhoinicie alampejar
-compor o número 55
-pressionarateclaA.OLEDvermelhoapaga-
se.
Exemplo
Naeventualidadedesubstituirapenasosétimo
código do relé 2, é necessário:
-comporo código deprogramação
-pressionarateclaA.OLEDvermelholampeja
-compor o número 02
-pressionara tecla A.OLEDvermelhoacen-
de-seemmodocontínuo
-pressionar 6 vezes a tecla A
-compor um número de 1 a 8 algarismos
-pressionar6vezesateclaA.OLEDvermelho
lampeja
-compor o número 55
-pressionarateclaA.OLEDvermelhoapaga-
se.
Cancelamento de um código de ativação
relé
Paraocancelamentodeapenasumcódigode
ativação relé, sem modificar os outros, é
necessário:
-comporo código deprogramação
-pressionarateclaA.OLEDvermelholampeja
-compor o número 90
-pressionara tecla A.OLEDvermelhoacen-
de-seemmodocontínuo
-compor um número de 3 algarismos “nxx” ;
nindica aqualreléocódigo aser cancelado
está associado (1 ou 2); xx indica qual o
código que se deseja cancelar (de 01 a 12)
-pressionarateclaA.OLEDvermelholampeja
-compor o número 55
-pressionarateclaA.OLEDvermelhoapaga-
se.
Substituiçãodostemposedosmodosde
ativaçãodosrelés
Paraasubstituição dostempos edos modos
de ativação dos relés, é necessário:
-comporo código deprogramação
-pressionarateclaA.OLEDvermelholampeja
-compor o número 03
-pressionara tecla A.OLED vermelhoacen-
de-seemmodocontínuo
-comporumnúmerocompreendidoentre00e
99paraprogramarotempodeativaçãodoI°
relé (compondo 00 o relé não pode ser
ativado)
-pressionar atecla A
-comporumnúmerocompreendidoentre00e
99paraprogramarotempodeativaçãodoII°
relé (compondoorelénãopodeserativado)
-pressionar atecla A
Português

Mi 2260
- 10 -
-comporumnúmerocompreendidoentre00e
03paraprogramaro mododeativaçãodo I°
relé (para a escolha dos códigos, ver o
capítulo“
modosdefuncionamentoecódigos
a serem incluídos na programação
”)
- pressionar a tecla A
-comporumnúmerocompreendidoentre00e
03para programaromododeativaçãodoII°
relé (para a escolha dos códigos, ver o
capítulo“
modosdefuncionamentoecódigos
a serem incluídos na programação
”)
-pressionarateclaA.OLEDvermelholampeja.
- compor o número 55
-pressionarateclaA.OLEDvermelholampeja.
Retornoàprogramaçãodebase
Para cancelarrapidamente todososcódigos
programadoserecolocarotecladonaprogra-
mação originária (ver os códigos no capítulo
“
programação de base ”) é necessário:
-retirara alimentaçãodo teclado
-forneceralimentaçãonovamenteaoteclado,
mantendopressionadaateclaBatéqueseja
ouvidoum sinalacústicode confirmação.
Notas:
-Marcar na tabela resumida o código de pro-
gramação e todos os códigos de abertura do
relé.
-Somente aquele que conhecer o código de
programação poderá variar os códigos de
abertura do relé.
-Um sinal acústico avisa que os botões foram
pressionados.
-Na eventualidade que seja composto um
código errado, será ouvido um sinal de
dissuasãocoma desativaçãosimultâneados
botões por 2 segundos.
-Durante as fases da programação, caso não
se queira substituir um código, pressionar a
tecla A.Istopermitiráa passagemparaa fase
sucessiva sem modificar o código.
-O código de programação e os códigos de
aberturado relédevemserdiferentesunsdos
outros.
-Para cancelar o último número composto,
pressionar a tecla B.
FUNCIONAMENTO
-Compor o código relativo ao relé que se
desejaativar.
-Pressionar a tecla A. O LED verde acende-
seeorelééativadopelotempoecomomodo
defuncionamentoprogramado.
Notas:
-Pressionando a tecla Bé possível cancelar
um código composto erroneamente e não
confirmado.
-Se um código errado for composto e confir-
mado pela tecla A, será ouvido um sinal de
dissuasãocoma simultâneadesativaçãodos
botões por aproximadamente 3 segundos.
Este tempo é incrementado até o máximo de
30 segundos, cada vez que se compõe um
código errado.
-Os números compostos e não confirmados
com a tecla Asão cancelados automatica-
mente depois de 25 segundos a partir da
última tecla pressionada.
FUNCIONAMENTOBIESTÁVEL
Paraativar osrelés por umtempo indetermi-
nado (função possível somente se o teclado
tiver sido oportunamente programado. Ver.
“
Substituição tempos e modos de ativação
dos relés”)
, é necessário:
-comporumdoscódigosrelativosaoreléque
sedesejaativar
-pressionarateclaA.OLEDverdeacende-se
oreléativa-se porumtempoindeterminado
-para desativar o relé, compor novamente o
código
-pressionar a tecla A. O LED verde e o relé
desativam-se.
ATIVAÇÃODIRECTA
PressionarateclaAparaativardiretamenteos
relés (função possível somente se o teclado
tiver sido oportunamente programado. Ver.
“
Substituição tempos e modos de ativação
dos relés”)
. Se ambos os relés tiverem sido
programadosparaseremativadospelatecla
A,serápossívelumhabilitaçãosimultâneados
2relés.
BOTÕESABRE-PORTA
Aos terminais P1, P2 e massa podem ser
ligados2botões paraativar diretamenteos2
reléscomostemposeosmodosdefunciona-
mentoprogramados.
EMERGÊNCIA
Na falta de energia elétrica todos os dados
permanecem na memória em modo perma-
nente.
IMPORTANTE
Comafinalidade derespeitaraDiretivaEuro-
péiasobreaCompatibilidadeEletro-magnéti-
caeparaaumentaracredibilidadedoproduto,
é necessário conectar um dispositivo de su-
pressão dos distúrbios quando se comanda
umcarregamentoindutivo,porexemplouma
fechadura elétrica.Os supressores incluídos
(transil)devemserconectadosomaispróximo
possíveldocarregamento (teoricamente,di-
rectamente sobreosterminais domesmo).
Tabela résumida dos códigos
Código dè
programação
1° código
2° código
3° código
4° código
5° código
6° código
7° código
8° código
9° código
10° código
11° código
12° código
Tempo de ativação
Modo de ativação
1° código
2° código
3° código
4° código
5° código
6° código
7° código
8° código
9° código
10° código
11° código
12° código
Tempo de ativação
Modo de ativação
r
e
l
é
1
r
e
l
é
2
Tabela dos tons
Confirmacão
Dissuassão
0 1 2 3 4 5
0 1 2 3 4 5
LED vermelho
Indicação ambiente
de programação.
LED verde
Indicação de códi-
go aceito.
Botão A.
Teclado de confirmação
e ativação direta dos
relés (se programado).
Botão B.
Teclado de cancela-
mento.

Mi 2260
- 11 -
Die Tastatur ermöglicht die Aktivierung von 2
Relais durch Eingabe der programmierten
Codes.
Technische Daten
Stromversorgung 12Vac/dc ±10%
Stromverbrauch 0.02A
Max. Stromverbrauch 0.1A
Max. ....Spannung 12Vac - 2A
Anzahl Code für Relais 1 12 (+ codefreie
Aktivierung)
Anzahl Code für Relais 2 12 (+ codefreie
Aktivierung)
Schließungszeit 1 bis 99 Sekunden
(oder Ein/Aus Betrieb Relais)
Betriebstemperatur 0° bis +40°C
Max. Luftfeuchtigkeit 85% RH
Grad Schutz IP45
Anschlußklemmen
N/C Kontakt Relais 2
2N/O Kontakt Relais 2
Eingang Relais 2
N/C Kontakt Relais 1
1N/O Kontakt Relais 1
Eingang Relais 1
Masse oder Eingang Wechselstrom
EingangplusSpannungoder Wechselstrom
P2 BefähigungdesRelais2;wennverbundenmo-
mentan genehmigt es für die Aktivierung zu
Masseprogrammierte Zeit
P1 BefähigungdesRelais1;wennverbundenmo-
mentan genehmigt es für die Aktivierung zu
Masseprogrammierte Zeit
SCHALTPLAN
PROGRAMMIERUNG
Basisprogrammierung
Der Artikel wird mit folgenden werkseitig pro-
grammierten Codes geliefert:
Zugangscode für die Programmierung: 11
1. Aktivierungscode f. Relais 1: 12345678
vom 2. bis 12 Code Relais 1: keiner
Code f.Aktivierungszeit Relais 1: 01(1 Sek.)
Betriebsmodus Relais 1: 00 (monostabil)
1. Aktivierungscode Relais 2: 90
vom 2. bis 12 Code Relais 1: keiner
Code f.Aktivierungszeit Relais 2: 01(1 Sek.)
Betriebsmodus Relais 2: 00 (monostabil)
Alle Codes können nach Belieben vom Benut-
zergeändert werden.
CODESCHLÖSS FÜR DIE ZUTRITTSKONTROLLE
Bei der Programmierung einzugebende
Funktionsweisen und Codes
Monostabil 00
Bistabil 01
Monostabil u. Direktaktivierung d.Taste A 02
Bistabil und Direktaktivierung d.Taste A 03
Änderungder Programmiercodes
Zur Änderung der Programmierungscodes ist
wie folgt vorzugehen:
-aktueller Programmierungscode eingeben
- Taste Adrücken. Rote LED blinkt
- Nummer 00 eintippen
- Taste Adrücken. Rote LED bleibt eingeschal-
tet.
- besteht den neuen Kode von Programmie-
rung aus 1 zu 8 Ziffern bestehend aus (von 0
bis 99999999)
- Taste Adrücken. Rote LED blinkt
- Nummer 55 eintippen
- Taste Adrücken. Rote LED schaltet sich aus.
Änderung der Aktivierungscodes für Relais
1
Zur Änderung der Aktivierungscodes für Relais
Nr.1 ist wie folgt vorzugehen:
-Programmierungscode eingeben
- Taste Adrücken. Rote LED blinkt
- Nummer 01 eintippen (Kode von Identifizie-
rung des Relais 1)
- Taste Adrücken. Rote LED bleibt eingeschal-
tet
- Nummer mit 1 bis 8 Ziffern eingeben, um 1.
Code zu programmieren (von 0 bis 99999999)
- Taste Adrücken
- Nummer mit 1 bis 8 Ziffern eingeben, um 2.
Code zu programmieren (von 0 bis 99999999)
- Taste Adrücken
- Nummer mit 1 bis 8 Ziffern eingeben, um 3.
Code zu programmieren (von 0 bis 99999999)
- Taste Adrücken
- Operationen für alle notwendigen Codes wie-
derholen (max.12). Falls keine weiteren Co-
des eingegeben werden sollen, ist wiederholt
die Taste Azu drücken, bis die rote LED zu
blinken beginnt
- Nummer 55 eintippen
- Taste Adrücken. Rote LED schaltet sich aus.
Änderung der Aktivierungscodes für Relais
2
Zur Änderung der Aktivierungscodes für Relais
Nr. 2 ist das oben beschriebene Verfahren zu
wiederholen, wobei allerdings ein anderer
Identifizierungscode für das Relais einzugeben
ist (anstelle der Nummer 01 ist 02 einzugeben).
Änderung nur eines Relais-Aktivierungs-
codes
Wenn nur ein einzelner Aktivierungscode des
Relais geändert werden soll, ohne auch die
übrigen Codes auszutauschen, ist wie folgt vor-
zugehen:
-Programmierungscode eingeben
- Taste Adrücken. Rote LED blinkt
- Nummer 01 oder 02 eingeben (je nachdem,
ob Relais 1 oder 2 angesprochen werden soll)
- Taste Adrücken. Rote LED bleibt eingeschal-
tet
- mehrmals Taste Adrücken, bis die zu än-
dernde Nummer erreicht ist
Deutsch
- Nummer mit 1 bis 8 Ziffern eingeben (von 0 bis
99999999)
- mehrmals Taste Adrücken, bis rote LED zu
blinken beginnt
- Nummer 55 eintippen
- Taste Adrücken. Rote LED schaltet sich aus.
Beispiel
Wenn nur der siebte Code des Relais 2 geän-
dert werden soll, ist wie folgt vorzugehen:
-Programmierungscode eingeben
- Taste Adrücken. Rote LED blinkt
- Nummer 02 eintippen
- Taste Adrücken. Rote LED bleibt eingeschal-
tet
- 6-mal Taste Adrücken
- Nummer mit 1 bis 8 Ziffern eingeben
- 6-mal Taste Adrücken. Rote LED blinkt
- Nummer 55 eintippen
- Taste Adrücken. Rote LED schaltet sich aus.
Löschen eines Relais-Aktivierungscodes
Wenn nur ein einzelner Aktivierungscode des
Relais gelöscht werden soll, ohne auch die übri-
gen Codes zu ändern, ist wie folgt vorzugehen:
-Programmierungscode eingeben
- Taste Adrücken. Rote LED blinkt
- Nummer 90 eintippen
- Taste Adrücken. Rote LED bleibt eingeschal-
tet
- eine dreistellige Zahl eingeben “nxx”; ngibt
an, welchem Relais der zu löschen Code zuge-
wiesen ist (1 oder 2); xx gibt an, welcher Code
gelöscht werden soll (von 01 bis 12)
- Taste Adrücken. Rote LED blinkt
- Nummer 55 eintippen
- Taste Adrücken. Rote LED schaltet sich aus.
ÄnderungderAktivierungszeitenund-Moda-
litäten der Relais
Zur Änderung der Aktivierungszeiten und –Mo-
dalitäten der Relais ist wie folgt vorzugehen:
-Programmierungscode eingeben
- Taste Adrücken. Rote LED blinkt
- Nummer 03 eintippen
- Taste Adrücken. Rote LED bleibt eingeschal-
tet
- Eine Nummer zwischen 00 und 99 eingeben,
um die Aktivierungszeit des 1. Relais zu pro-
grammieren (bei Eingabe der Nummer 00 ist
das Relais nicht aktivierbar)
- Taste Adrücken
- Eine Nummer zwischen 00 und 99 eingeben,
um die Aktivierungszeit des 2.Relais zu pro-
grammieren (bei Eingabe der Nummer 00 ist
das Relais nicht aktivierbar)
- Taste Adrücken
- Eine Nummer zwischen 00 und 03 eingeben,
um den Aktivierungsmodus des 1. Relais zu
programmieren (bezüglich der Auswahl der
Codes siehe Kapitel
“Bei der Programmierung
einzugebende Funktionsweisen und Codes ”)
- Taste Adrücken
- Eine Nummer zwischen 00 und 03 eingeben,
um den Aktivierungsmodus des 2. Relais zu
programmieren (bezüglich der Auswahl der
Codes siehe Kapitel
“Bei der Programmierung
einzugebende Funktionsweisen und Codes ”)
- Taste Adrücken. Rote LED blinkt
- Nummer 55 eintippen
- Taste Adrücken. Rote LED schaltet sich aus.

Mi 2260
- 12 -
Rote LED.
Anzeige
Programmierebene.
Grüne LED.
Anzeige positive
Codeeingabe.
Taste A.
Eingabetaste und
Aktivierungstaste ohne Code für
Relais (wenn programmiert)
Taste B.
Löchtaste.
Tontabelle
Bestätigung
Besetztton
012345
012345
Rückkehrzur Basisprogrammierung
Um alle programmierten Codes schnell zu lö-
schenunddie Tastaturwieder aufdenursprüng-
lichen Programmierstatus einzustellen (siehe
Codes im Kapitel
“Basisprogrammierung”) , ist
wie folgt vorzugehen:
- Stromversorgung der Tastatur unterbrechen
- Stromversorgung der Tastatur erneut herstel-
len, indem die Taste Bsolange gedrückt ge-
halten wird, bis ein Bestätigungston zu hören
ist.
Anmerkung
- In der zusammenfassenden Tabelle sind der
Programmierungscode und alle Relais-
Öffnungscodes einzutragen.
- Die Relais-Öffnungscodes können nur von
Personengeändertwerden,die denProgram-
mierungscode kennen.
- Ein akustisches Signal weist den Benutzer
darauf hin, dass die Tasten gedrückt wurden.
- Bei Eingabe eine falschen Codes ist ein abra-
tender Ton zu hören und gleichzeitig sind die
Tasten 2 Sekunden lang deaktiviert.
- Fallswährend derProgrammierungkeinCode
geändert werden soll, ist die Taste Adrücken.
Auf diese Weise ist es möglich, zur nächsten
Phase überzugehen, ohne den Code zu än-
dern.
- Der Programmierungscode und die Relais-
Öffnungscodes dürfen nicht gleich sein.
- Zum Löschen der zuletzt eingegebenen Num-
mer ist die Taste Bzu drücken.
FUNKTIONSWEISE
- Code des Relais eingeben, das aktiviert wer-
den soll.
- Taste Adrücken. Daraufhin schaltet sich die
grüne LED ein und das Relais wird für die
programmierte Zeit und den programmierten
Modus aktiviert.
Anmerkung
- Durch Drücken der Taste Bkann ein falsch
eingegebenerundnochnichtbestätigterCode
gelöscht werden.
- Wenn ein falscher Code eingegeben und mit
der Taste Abestätigt wird, ist ein abratender
Ton zu hören und gleichzeitig sind die Tasten
3 Sek.lang deaktiviert. Die Deaktivierungszeit
wird bei jeder Neueingabe einer falschen
Nummer bis zu einer Höchstzeit von 30 Sek.
erhöht.
- Die eingegebenen und nicht mit der Taste A
bestätigten Nummern werden 25 Sek. nach
dem letzten Tastendruck automatisch ge-
löscht.
BISTABILE FUNKTIONSWEISE
Die Funktion steht nur dann zur Verfügung,
wenn die Tastatur entsprechend programmiert
wurde. Siehe
“ÄnderungderAktivierungszeiten
und -Modalitäten der Relais”
.
Zur Aktivierung der Relais für unbegrenzte Zeit
ist wie folgt vorzugehen:
- Code der Relais eingeben, die aktiviert wer-
den sollen
- Taste Adrücken. Daraufhin schaltet sich die
grüne LED ein und das Relais wird für unbe-
grenzte Zeit aktiviert
- Zur Deaktivierung des Relais ist erneut der
Code einzugeben
- Taste Adrücken. Die grüne LED erlischt und
das Relais wird deaktiviert.
DIREKTAKTIVIERUNG
Taste A drücken, um die Relais direkt zu akti-
vieren (die Funktion steht nur dann zur Verfü-
gung, wenndieTastaturentsprechendprogram-
miert wurde. Siehe
“ÄnderungderAktivierungs-
zeiten und -Modalitäten der Relais”)
. Wenn bei-
de Relais programmiert wurden, um mit der
Taste Aaktiviert zu werden, erfolgt die gleich-
zeitige Aktivierung der 2 Relais.
TÜRÖFFNERTASTEN
An die Klemmen P1, P2 und Masse können 2
Tasten zur direkten Aktivierung der 2 Relais mit
den programmierten Zeiten und Funktions-
modalitäten angeschlossen werden.
NETZAUSFALL
Bei Netzausfall bleiben alle programmierte
Daten auf unbestimmte Zeit gespeichert.
WICHTIG!
Gemäß den Europäischen Richtlinien zur elek-
tromagnetischen Kompatibilität und zur Erhö-
hung der Zuverlässigkeit des Produkts muß bei
induktiver Belastung, z. B. bei Betätigung eines
Türschlosses, eine Entstörvorrichtung ange-
schlossen werden.
Die mitgelieferten Entstörer (Transil) müssen
so nahe wie möglich an der Last (theoretisch
direkt an den End-Verschlüssen derselben)
angeschlossen werden.
Übersichttabelle der Codes
Programmiercode
1. Code
2. Code
3. Code
4. Code
5. Code
6. Code
7. Code
8. Code
9. Code
10. Code
11. Code
12. Code
Aktivierungszeit
Aktivierungsmodus
1. Code
2. Code
3. Code
4. Code
5. Code
6. Code
7. Code
8. Code
9. Code
10. Code
11. Code
12. Code
Aktivierungszeit
Aktivierungsmodus
R
e
l
a
i
s
1
R
e
l
a
i
s
2
