FBS 630-10B User manual

INSTALLATION GUIDE
MANUAL DE INSTALAÇÃO
MANUAL DE INSTALACIÓN
Care and Safety/ Cuidados e Segurança/
Cuidado y Seguridad
630-10B
GPON OPTICAL MODEM/
MODEM ÓPTICO GPON
• Do not plug in, turn on or attempt to operate an obviously damaged unit;
• Do not place near high temperature source or other equipments;
• Never look directly at the fiber TX port and fiber cable ends when they are
powered on;
• Open optical connections must use a protective cap under all circumstance to
protect against physical damage and dirt;
• Before making connections, clean the faces of the connectors and the inside
part of the adapters using appropriate optical cleaning tools.
• Não conecte na energia, ligue ou tente operar uma unidade que aparente
estar danificada;
• Não instale próximo a dispositivos de alta temperatura ou em outros
equipamentos;
• Não direcione as extremidades de fibras ópticas e conectores aos olhos
quando o equipamento estiver ligado;
• As interfaces ópticas devem sempre estar protegidas para evitar danos
físicos e sujeira;
• Antes de fazer conexões ópticas, limpe os ferrolhos dos cordões e o interior
dos adaptadores utilizando ferramentas de limpeza óptica adequadas.
• No enchufe, encienda ni intente operar una unidad obviamente dañada;
• No coloque cerca de una fuente de alta temperatura o de otros equipos;
• Nunca mire directamente hacia el puerto TX de fibra y a terminaciones de
cables ópticos cuando están encendidos;
• Conexiones ópticas abiertas deben utilizar una tapa de protección en todas
las circunstancias para proteger contra el daño físico y la suciedad;
• Antes de realizar las conexiones, limpiar las caras de los conectores y la
parte interior de los adaptadores utilizando herramientas de limpieza
ópticas apropiadas.
General Information/ Informações Gerais/
Informaciones Generales
• 630-10B is a GPON (ONT) optical modem with 1 Ethernet interface;
• 630-10B é um modem óptico GPON (ONT) com 1 interface Ethernet;
• 630-10B es un modem óptico GPON (ONT) con 1 interface Ethernet;

Optical Transmission Power
Potência de Transmissão Óptica
Potencia de Transmisión Óptica
Sensitivity
Sensibilidade
Sensibilidad
Optical Saturation Power
Potência de Saturação Óptica
Potencia de Saturación Óptica
Upstream Wavelength
Comprimento de Onda Upstream
Longitud de Onda Upstream
Downstream Wavelength
Comprimento de Onda Downstream
Longitud de Onda Downstream
Data Interfaces
Interfaces de Dados
Interfaz de Datos
0.5 dBm ~ 5 dBm
-27 dBm
-8 dBm
1 310 nm
1 490 nm
1 x 10/ 100/ 1 000Base-T port (RJ-45)
1 x porta 10/ 100/ 1 000Base-T (RJ-45)
1 x puerto 10/ 100/ 1 000Base-T (RJ-45)

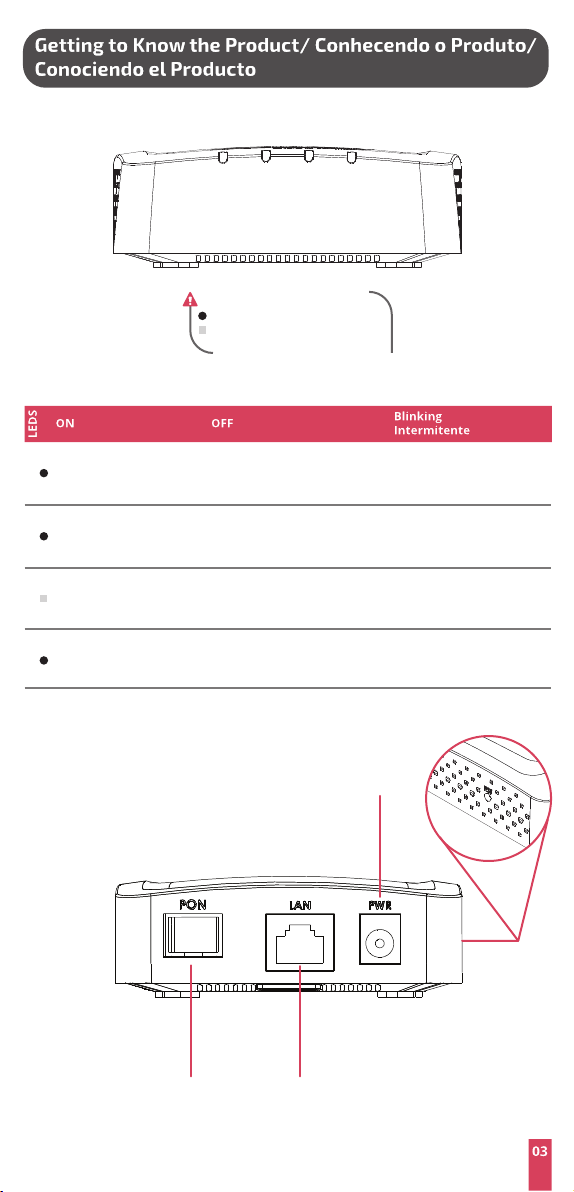

LED POWER, GPON, LOS, LAN
Humidity/ Umidade/ Humedad 10 % ~ 90 %
AC/DC Adapter*
Adaptador CA/CC* 12 V / 0.5 A
Operating Temperature
Temperatura de Operação
Temperatura de Funcionamiento
0 ºC ~ 50 ºC
*Optional item according to region.
*Item opcional de acordo com a região.
*Ítem opcional de acuerdo con la región.
Item Specification
Uplink Interface
Interface de Uplink
Interfaz de Uplink
1 porta/puerto/port SC/APC
Output (DC)/
Saída/ Salida (CC):

PC or LAN connection
Conexão com PC ou LAN
Conexión con PC o LAN
LAN
green LED/ LED verde
red LED/ LED vermelho/ LED rojo
ONT powered on
ONT ligada
ONT encendida
POWER
ONT powered off
ONT desligada
ONT apagada
Connected to optical network
Conectado à rede óptica
Conectado a la red óptica
No connection to optical network
Sem conexão à rede óptica
Sin conexión a la red optica
Trying to establish connection
Tentando estabelecer conexão
Tentando establecer conexión
Normal optical signal
Sinal óptico normal
Señal óptico normal
No optical signal
Sem sinal óptico
Sin señal óptico
-
GPONLOS
Link Up Link down
Data being transferred
Transmitindo dados
Transmitiendo datos
LAN
GPON
Connection to GPON network
Conexão à rede GPON
Conexión a la red GPON
* Click to reset the ONT and press for 5 sec. to factory default.
* Clique para resetar a ONT e pressione por 5 seg. para configuração de fábrica.
* Clic para resetear la ONT y pulse por 5 seg. para la configuración de fábrica.
Connection to the power supply
Conexão com a fonte de alimentação
Conexión con la fuente de alimentación
POWER
Reboot*
RESET
PWR GPON LOS LAN

Instructions/ Instruções/ Instrucciones
Verifique se a potência óptica está dentro do range especificado;
Check if the optical power is within the range specified.
Compruebe si la potencia óptica está dentro del rango especificado;
Connect the AC/DC adapter
Conecte o adaptador CA/CC
Conecte el adaptador CA/CC
Clean the connector with isopropyl alcohol/
Limpe o conector com álcool isopropílico/
Limpie el conector con alcohol isopropílico
Connect the service interfaces
Conecte as portas de serviço
Conecte las interfaces de servicio

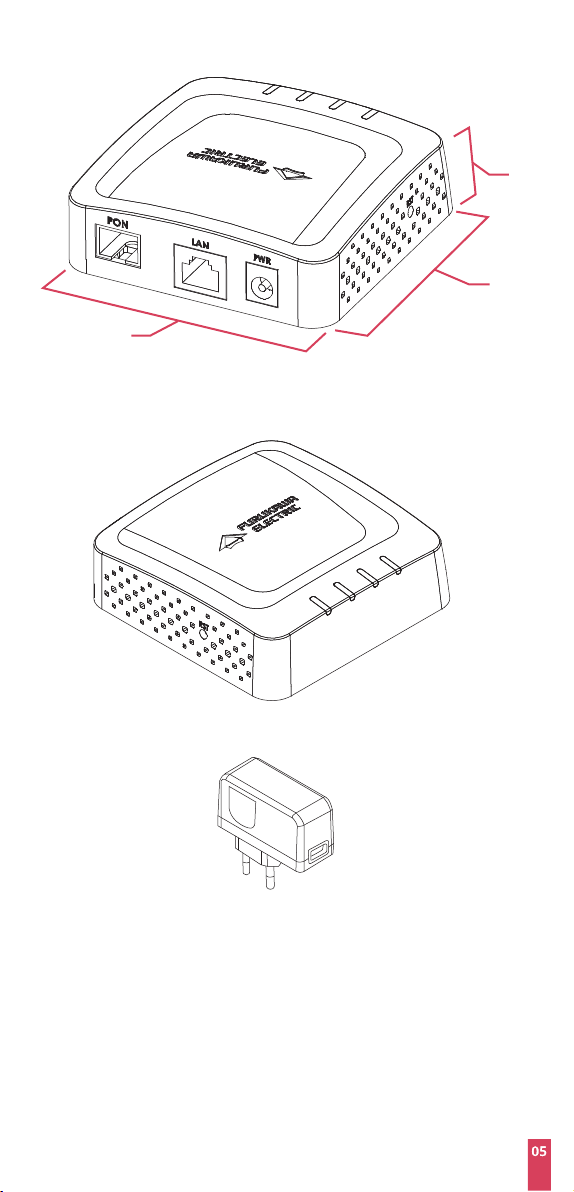

Dimensions/ Dimensões/ Dimensiones (mm)
Components/ Componentes/ Componentes
*Optional item according to region.
*Item opcional de acordo com a região.
*Ítem opcional de acuerdo con la región.
(x1)*
(x1)
78
25
78

MFP000423 REV 04
JUL 21
Separate and recycle the components of the packaging and the
product in the end of its life. Non-recyclable parts must be
disposed according to local regulations.
Separe y recicle los componentes del embalaje y del producto al
final de su vida útil. Partes no reciclables deben ser eliminadas
de acuerdo con las normativas locales.
Separe e recicle os componentes da embalagem e do produto ao
final da vida útil. Partes não recicláveis devem ser descartadas
conforme legislação local.
Technical Assistance/ Assistência Técnica/
Asistencia Técnica
Discard/ Descarte/ Desechar
A Furukawa garante que as informações técnicas, as declarações, as
ilustrações e os desenhos contidos neste manual são confiáveis.
Contudo, as informações presentes neste manual podem não ser
suficientes para instalações em condições específicas. A Furukawa
reserva-se o direito de realizar melhorias, aprimoramentos ou
modificações nos produtos sem notificações prévias, incluindo dados
técnicos e outras informações relacionadas a este produto. Para obter
a última versão do manual, consultar o site:
www.furukawalatam.com
Para mais detalhes sobre as aplicações do produto, entrar em contato
com a Central de Serviço ao Cliente:
0800 0 412100 [email protected]
Furukawa garantiza que la información técnica, las declaraciones, las
ilustraciones y los dibujos contenidos en este documento son de
confianza. Sin embargo, la información de este manual puede no ser
suficiente para la instalación en condiciones específicas. Furukawa se
reserva el derecho de realizar mejorias o cambios en los productos
sin previo aviso, incluyendo los datos técnicos y otra información
relacionada con este producto. Para obtener la última versión del
manual, consulte la página web:
www.furukawalatam.com
Para obtener información sobre las aplicaciones de productos:
[email protected]
Furukawa ensures that the technical information, statements,
drawings and illustrations contained in this manual are reliable.
However, the information may not be sufficient to install in specific
conditions. Furukawa reserves itself the right to make improvements,
enhancements or changes to the products without prior notification,
including technical data and other information related to this product.
For the latest version of the guide, consult the website:
www.furukawalatam.com
For details on product applications:
[email protected]
