FeinTech VSP01201 User manual

1
VSP01201
HDMI 2.0 Splitter 1x2
unterstützt 4K@60Hz YUV 4:4:4, HDR und HDCP 2.2
Bedienungsanleitung
Sehr geehrter Kunde,
Wir bedanken uns für den Kauf dieses hochwertigen Produktes. Zum optimalen Einsatz und zur sicheren Verwendung lesen Sie
bitte diese Anleitung vor Inbetriebnahme. Bewahren Sie bitte die Anleitung als Referenz für zukünftige Fragen auf.
Funktionen:
• Verteilt ein Ultra-HD HDMI-Signal an bis zu 2 Ultra-HD Fernseher, Monitore, Projektoren oder AV-Receiver
• abwärts-kompatibel zu niedrigen Auflösungen
• manuelle Umstellung der EDID-Steuerung
Anmerkung:
Wir behalten uns ohne vorherige Ankündigung vor, Änderungen am Produkt, Lieferumfang oder der Verpackung vorzunehmen.
SPEZIFIKATION
Betriebs-Temperaturbereich -5° C bis +40° C
Betriebs-Luftfeuchtigkeit 5 bis 90 % (nicht kondensierend)
Video-Eingang 1 x HDMI Buchse
Unterstützter Kopierschutz HDCP 2.2 und 1.4
Daten-Übertragungsrate 18 Gbps (Maximum)
Unterstützte Videoformate bis zu 3840 x 2160 @ 60Hz YUV 4:4:4
Video-Ausgang 2 x HDMI Buchse
Unterstütztes Farbformat deep color 36 bit
HDR (High Dynamic Range) ja
Reichweite max. 10 m bei Standard-HDMI-Kabel 24AWG
Unterstütztes Audio Format DTS-HD Master Audio®, Dolby® True-HD (inkl.Atmos), Dolby® Digital Plus, Dolby® Digital,
LPCM 7.1,AC3, DTS
Leistungsaufnahme < 1 W
Abmessungen (L×B×H) 94 x 61 x 15 mm
Nettogewicht 120 g
FeinTech®
technology for me

2
LIEFERUMFANG
1) HDMI Splitter
2) Netzteil 5V
3) Anleitung
ANSCHLÜSSE
EDID Schalter (EDID = Extended Display Identification Data, Bestandteil des HDMI-Signals)
LED-Betriebsanzeige, leuchtet bei aktiver Spannungsversorgung
LED-Anzeige, leuchtet bei aktiver Signalverbindung am jeweiligen Ausgang
HDMI Out1 & Out2: Signalausgänge für Fernseher, Monitor, Projektor oder AVR
HDMI In: Signal-Eingang, z.B. Bluray-Player, Satellitenreceiver, Spielkonsole
USB-micro Anschluss zur 5 V Spannungsversorgung und zu Servicezwecken
HDCP Kopierschutz
Damit ein Bild übertragen wird, falls ein Inhalt kopiergeschützt ist, müssen Quelle, Splitter und Display den HDCP-Kopierschutz
unterstützen. Der Kopierschutz HDCP existiert in 2 Versionen, nämlich HDCP 1.4 und 2.2. Bei Ultra-HD (kurz 4k genannt) wird
meistens HDCP 2.2 benutzt. Daher können nur neuere 4k-Geräte kopiergeschützte Filme einer externen Quelle in 4k darstellen.
An 4k-Displays, die nur HDCP 1.4 unterstützen, ist nur eine Full-HD (1080p) Darstellung möglich. Ob der Kopierschutz einge-
schaltet wird, hängt auch vom Inhalt bzw. Film ab. Dazwischen geschaltete HDMI-Komponenten wie AV-Receiver und HDMI-
Repeater müssen ebenfalls die HDCP-Version unterstützen.
EDID-Schalter
Über EDID signalisiert ein angeschlossener Fernseher,AV-Receiver oder Projektor seine Fähigkeiten (u.a. unterstützte Bildauf-
lösung & Tonformat).Wenn Sie 2 Geräte mit verschiedenen Auflösungen betreiben, wird normalerweise der kleinste gemeinsam
unterstützte Modus gewählt. Dies ist häufig nicht gewünscht. Mit dem EDID-Schalter können Sie den Modus manuell festlegen.
Copy: Die Ausgabe richtet sich nach den Fähigkeiten des Gerätes an Ausgang 1.Am Ausgang 2 steht dasselbe Format an.
Auto: Festgelegte Ausgabe in 4k@60Hz
Mixed: Ausgabe in der bestmöglichsten Auflösung des angeschlossen Gerätes mit der geringsten Auflösung, so dass alle
Geräte ein Signal darstellen können.Werden z.B. ein 4k und ein 1080p Display angeschlossen, wird das Bild auf
beiden in 1080p dargestellt.
HDR wird im Modus Copy-EDID und Mixed-EDID unterstützt. Beachten Sie, dass der Kopierschutz Vorrang hat. Falls Sie ein 4k
Display ohne HDCP 2.2 verwenden, kann kein 4k Bild dargestellt werden, wenn der Film Kopierschutz erfordert. Beachten Sie die
nachfolgende Tabelle:

3
Quell-Signal Display mit HDCP 2.2 Display ohne HDCP 2.2
HDCP 2.2 4k@60Hz HDCP 2.2 4k@60Hz HDCP 1.4 1080p@60Hz
HDCP 2.2 4k@24Hz HDCP 2.2 4k@24Hz HDCP 1.4 1080p@60Hz
HDCP 1.4 4k@24Hz HDCP 2.2 4k@24Hz HDCP 1.4 4k@24Hz
INSTALLATION UND BETRIEB
1. Schließen Sie die HDMI-Signalquelle (z.B. Bluray-Player) an den HDMI-Eingang.
2. Verbinden Sie die HDMI Displays (z.B. Fernseher und Projektor) mit den HDMI Ausgängen.
3. Verbinden Sie das Netzteil mit dem HDMI-Splitter und stecken Sie es in eine Steckdose. Schalten Sie dann die
Quelle ein, anschließend die Displays.
ANSCHLUSS-SCHEMA
Achtung: Achten Sie beim Ein- und Ausstecken der HDMI Kabel darauf, dass die Steckerkontakte
nicht verschmutzt oder beschädigt werden. Nehmen Sie Anschlüsse stromlos vor und schalten Sie
die Geräte erst nach dem Verbinden ein. Achten Sie bitte auch auf eine gute Qualität der HDMI-Kabel.
INSTALLATION UND WARTUNG
• Bitte decken Sie das Gehäuse nicht ab und bauen Sie das Gerät nicht ein, um eine Überhitzung zu vermeiden.
• Von Wärmequellen, Wasser und Feuchtigkeit fernhalten.
• Stellen Sie keine schweren Gegenstände auf das Gerät oder die Anschlusskabel.
• Öffnen oder bohren Sie keine Löcher in das Gehäuse.
• Verwenden Sie nur das mitgelieferte Netzteil oder achten Sie beim Austausch auf identische Leistungsdaten.
• Reinigen Sie die Geräteoberfläche nur mit einem weichen, trockenen Tuch. Benutzen Sie dafür bitte kein scharfes
Reinigungsmittel, Benzin oder Ähnliches.
1x2 HDMI Splitter
4k@60Hz 4:4:4
00:44 . .
5V DC
HDMI-Display 1 (Projektor)
HDMI-Quelle
HDMI-Display 2 (TV)

4
SERVICE
1) Service-Fälle: Eine Überprüfung des Gerätes durch qualifiziertes Fachpersonal ist in folgenden Fällen nötig.
(a) Gegenstände oder Flüssigkeiten sind in das Gerät eingedrungen.
(b) Das Gerät wurde Regen ausgesetzt.
(c) Das Gerät arbeitet nicht normal oder die Leistung hat sich verändert.
(d) Das Gerät wurde fallen gelassen oder das Gehäuse ist beschädigt.
2) Service-Personal: Versuchen Sie nicht, das Gerät selbst zu reparieren oder zu öffnen. Wenden Sie sich an geschultes
Fachpersonal.
3) Sicherheits-Prüfung: Versichern Sie sich nach Reparaturen oder Eingriffen, dass diese fachgerecht ausgeführt wurden und
ein sicherer Betrieb des Gerätes möglich ist.
Entsorgung der Verpackung
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend
sortiert wieder dem „Dualen System” zu. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Händler oder Ihrer
kommunalen Entsorgungseinrichtung / Recyclinghof.
Entsorgung des Gerätes
Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an
einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind
gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen
Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
CE Konformitätserklärung
Dieses Produkt entspricht den Richtlinien der EU und darf nur zusammen mit abgeschirmten Kabeln verwendet
werden. Hiermit erklären wir, die Spreewald Kommunikationstechnik GmbH, dass dieses Gerät der Niederspannungs-
Richtlinie 2014/35/EU, der EMV Richtline 2014/30/EU und der RoHS Richtlinie 2011/65/EU entspricht. Die
formelle Konformitätserklärung erhalten Sie unter https://feintech.eu/ce oder auf Anforderung.
© FeinTech® • eingetragene Marke der Spreewald Kommunikationstechnik GmbH
Radensdorfer Hauptstr. 45 a • D-15907 Lübben (Spreewald) • [email protected] • WEEE-Reg.-Nr. DE15618234
www.feintech.eu • facebook.com/feintech

5
FeinTech®
technology for me
VSP01201
HDMI 2.0 splitter 1x2
supports 4K@60Hz YUV 4:4:4, HDR and HDCP 2.2
Instruction manual
Dear customer,
Thank you for purchasing this high quality product. For optimum use and safe use, please read this manual before use. Please
keep this manual as a reference for future reference.
Features:
• Distributes HDMI audio / video signals to 2 TVs, monitors or projectors in 4K / Ultra-HD resolution
• Backward compatible to lower resolutions
• Manual switching of the EDID control
NOTE
We reserve the right to make changes to the product, package contents or packaging without prior notice.
SPECIFICATION
operating temperature -5° C to +40° C
operatiing humidity range 5 to 90 % (no condensation)
video input port 1 x HDMI (female)
supported copy protection HDCP 2.2 and 1.4
data bandwidth 18 Gbps (Maximum)
supported video formats up to 3840 x 2160 @ 60Hz YUV 4:4:4
video output ports 2 x HDMI (female)
supported colour deep color 36 bit
transmission distance max. 10 m with standard HDMI-cable 24AWG
HDR (high dynamic range) yes
supported audio format DTS-HD Master Audio®, Dolby® True-HD (incl.Atmos), Dolby® Digital Plus, Dolby® Digital,
LPCM 7.1,AC3, DTS
power consumption < 1 W
dimensions (L×W×H) 94 x 61 x 15 mm
net weight 120 g

6
DELIVERY
1. HDMI splitter
2. Power supply 5V
3. this manual

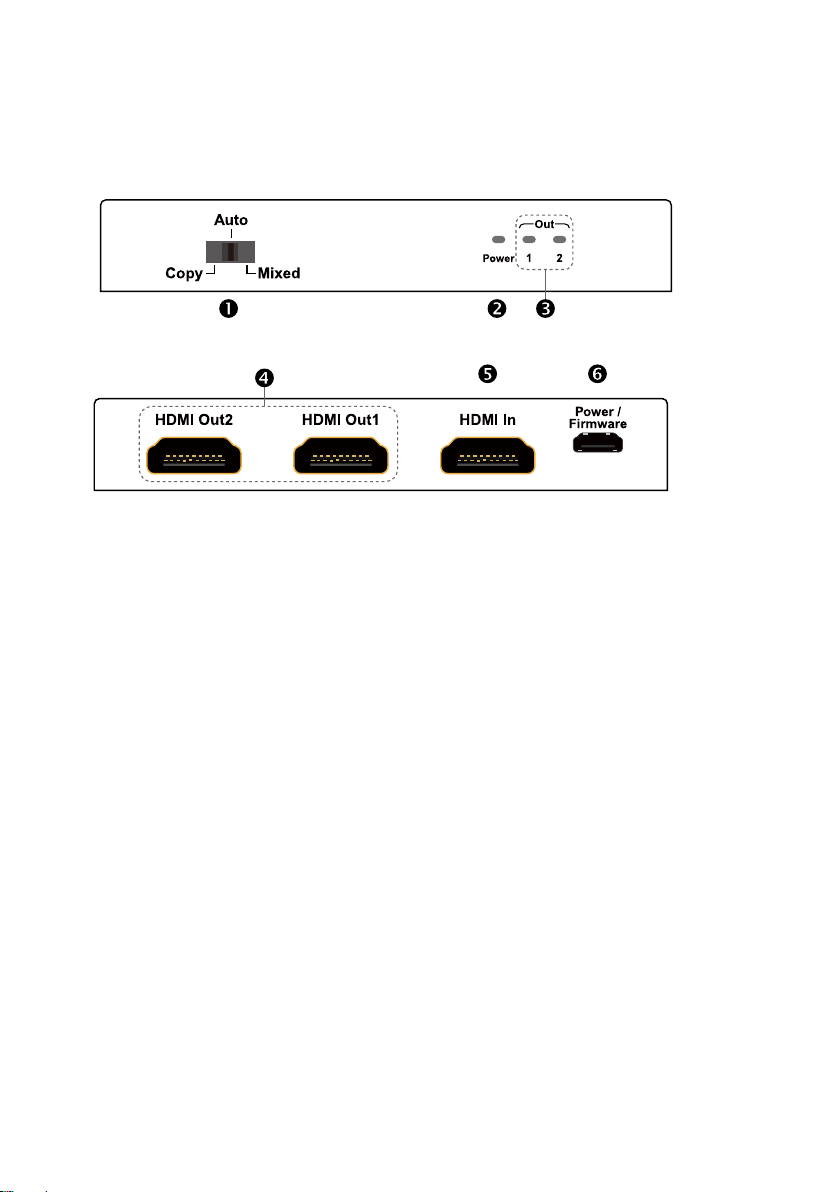

CONNECTIONS
EDID switch (EDID = Extended Display Identification Data, part of the HDMI signal)
LED indicator, lights up if splitter is powered on
LED indicator, lights up when the signal connection is active at the respective output
HDMI Out1 & Out2: signal outputs for 2 devices (TV, monitor, video projector,AVR)
HDMI In: signal input eg. bluray-Player, satellite receiver, game console
USB-micro connector for 5 V power supply and for service purposes
HDCP copy protection
To transfer a signal if content is copy protected, the source, splitter and display must support HDCP copy protection. The copy
protection HDCP exists in 2 versions, namely HDCP 1.4 and 2.2. HDCP 2.2 is mostly used for Ultra-HD (called 4k for short).
Therefore, only newer 4k devices can display copy-protected films from an external source in 4k. On 4k displays that only sup-
port HDCP 1.4, only Full HD (1080p) display is possible.Whether the copy protection is switched on also depends on the con-
tent or film. Intermediate HDMI components such as AV receivers and HDMI repeaters must also support the HDCP version
EDID switch
A connected TV,AV receiver or projector signals its capabilities (e.g. supported picture resolution & sound format) via EDID. If
you operate 2 devices with different resolutions, the smallest commonly supported mode is usually selected.This is often not
desired. Use the EDID switch to set the mode manually.
Copy: The output depends on the capabilities of the device at output 1; the same format is available at output 2.
Auto: Fixed output in 4k@60Hz
Mixed: Output in the best possible resolution of the connected device with the lowest resolution, so that all devices can
display one signal. For example, if a 4k and a 1080p display are connected, the image is displayed in 1080p on both.
HDR is supported in Copy EDID and Mixed EDID mode. Note that copy protection has priority. If you are using a 4k display with-
out HDCP 2.2, no 4k image can be displayed if the film requires copy protection. Please note the table below:

7
Input source Display supports HDCP 2.2 Display doesn‘t support HDCP 2.2
HDCP 2.2 4k@60Hz HDCP 2.2 4k@60Hz HDCP 1.4 1080p@60Hz
HDCP 2.2 4k@24Hz HDCP 2.2 4k@24Hz HDCP 1.4 1080p@60Hz
HDCP 1.4 4k@24Hz HDCP 2.2 4k@24Hz HDCP 1.4 4k@24Hz
INSTALLATION AND OPERATION
1. Connect the HDMI signal source (e.g., Bluray player) to the HDMI input.
2. Connect the HDMI displays (e.g. TV and projector) to the HDMI outputs.
3. Connect the power supply to the HDMI splitter and plug it into an electrical outlet. The LEDs of the splitter light up
as soon as a signal is present and the output device is switched on.

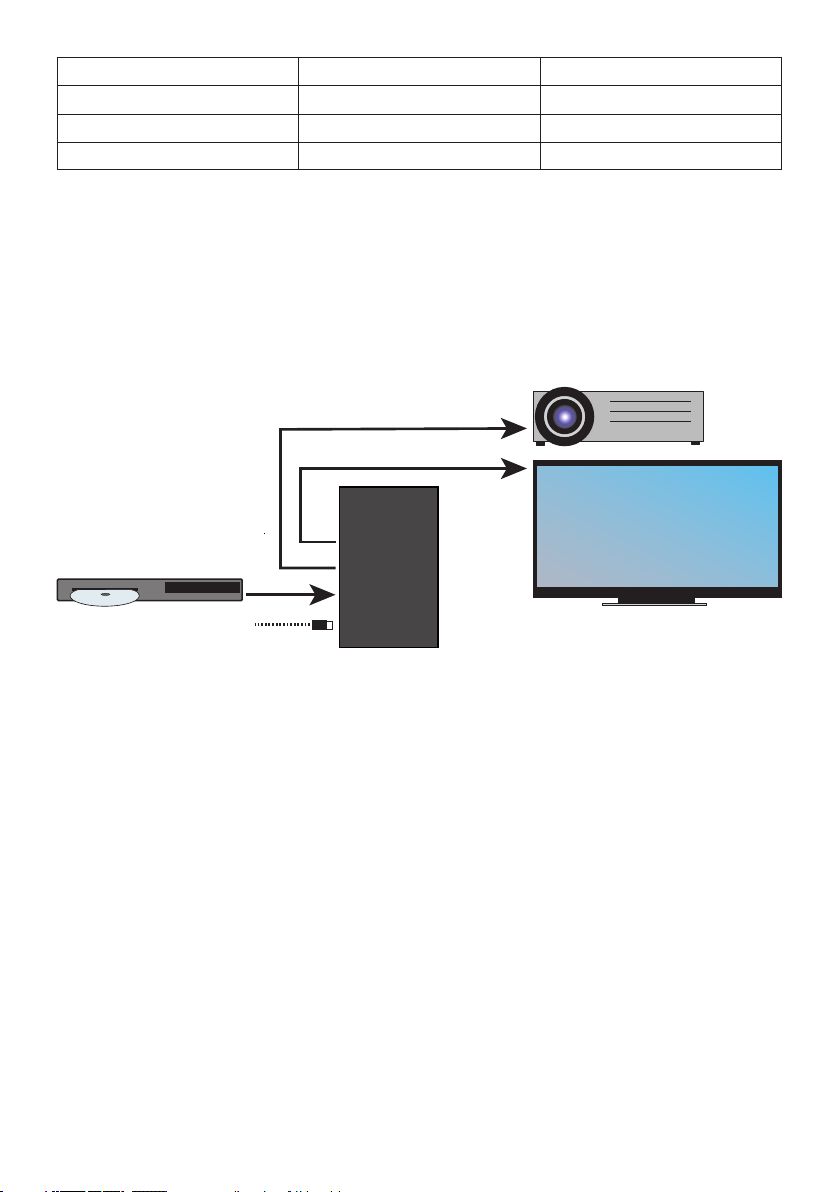

CONNECTION SCHEME
1x2 HDMI Splitter
4k@60Hz 4:4:4
00:44 . .
5V DC
Caution: Be careful when inserting and unplugging the HDMI cables to prevent the plug contacts
from getting dirty or damaged. Disconnect the power supply from the mains and turn it on only after
connecting. Please also pay attention to a good quality of HDMI cables.
INSTALLATION AND MAINTENANCE
• Please do not cover the housing or build in the unit to avoid overheating.
• Keep away from heat sources, water and moisture.
• Do not place heavy objects on the device or the connection cables.
• Do not open or drill holes in the housing.
• Use only the supplied power supply or ensure identical performance data when replacing.
• Clean only with a soft, dry cloth. Please do not use a sharp detergent or similar.
HDMI-display 1 (projector)
HDMI-source
HDMI-display 2 (TV)

8
SERVICE
1. Service cases: The equipment must be checked by qualified personnel in the following cases.
• Objects or liquids have penetrated into the device.
• The repeater was exposed to rain.
• The repeater does not operate normally or the power has changed.
• The unit has been dropped or the housing is damaged.
2. Service personnel: Do not attempt to repair or open the unit yourself. Consult trained personnel.
3. Safety test: After repairs or interventions, make sure that these have been carried out properly and that the device is safe to
operate.
Disposal of the packaging
The packaging of your appliance consists exclusively of recyclable materials. Please reassign these to the „Dual System“ or
another collection system. Please contact your local dealer or your municipal waste disposal facility for information on current
disposal routes.
Disposal of the device
Your product is designed and manufactured with high quality materials and components, which can be recycled and reused.
This symbol means that this products can not be thrown in the regular trash with other wastes and is subject to a
separate collection.We strongly advise you to take your product to an official collection point. Inform yourself about
the local separate collection system for electrical and electronic products and rechargeable batteries. Please follow
local rules and never dispose the product with normal household waste. Correct disposal prevent negative conse-
quences for the environment and human health.
CE Declaration of Conformity
This product complies with EU directives and may only be used in conjunction with shielded cables.
We, Spreewald Kommunikationstechnik GmbH, hereby declare that this device complies with the Low Voltage Directive
2014/35/EU, the EMC Directive 2014/30/EU and the RoHS Directive 2011/65/EU. You can obtain the formal declaration of
conformity at https://feintech.eu/ce or on request.
All trademarks are the property of their respective owners. Blu-ray trademark is owned by Blu-ray Disc Association (BDA). Dolby
is a trademark of Dolby Laboratories. DTS is a registered trademark of DTS, Inc. HDMI, the HDMI logo, and High-Definition
Multimedia Interface are trademarks of HDMI Licensing LLC.
FeinTech®is a registered trademark of Spreewald Kommunikationstechnik GmbH, Radensdorfer Hauptstr. 45 a, 15907 Lübben,
Germany • [email protected]
more information:
www.feintech.eu • facebook.com/feintech
