ferrox EASY CLICK User manual

1/2 2/2
Ref: EASY CLICK - ART. 260215 - 260217
TOT. : 2
13 13
19 19
nelcollo/inclus dans la boîte / included in box /im Lieferkarton enthalten nelcollo/inclus dans la boîte / included in box /im Lieferkarton enthalten

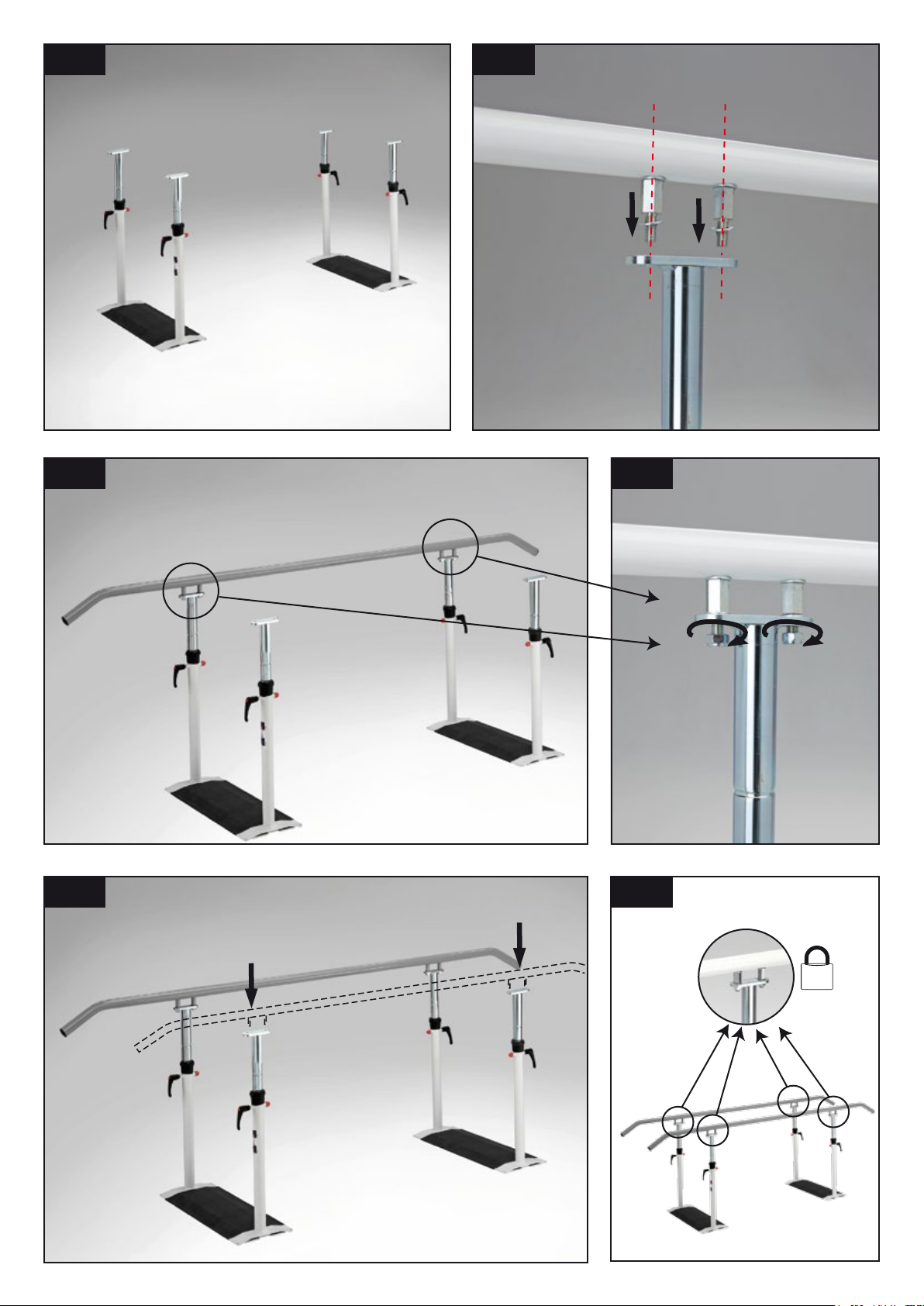

Istruzioni per il montaggio e l’installazione che devono essere seguite per l’utilizzo corretto delle barre parallele 260215-217.
Instructions à suivre impérativement pour l’assemblage, l’installation et l’emploi correcte des barres parallèles 260215-217.
It is imperative to follow the instructions below to assure correct assembly, installation as well as correct use of the parallel bars 260215-217.
Bitte befolgen Sie die Montageanleitung genau, um eine sachgerechte Montage, Installation und Verwendung des Gehbarren zu gewährleisten.
2/2
1/2
1
1/2
2
1/2
8 Pz. 8 Pz.
8 Pz.
8 Pz.
8 Pz.
12 x 24M 12
8 x 60
8 x 16
13

1 2
3 4
- 2 -
5 6

- 3-
Questa posizione di ssaggio: NON E’CORRETTA
Cette position de xation n’est : PAS CORRECTE.
The notch positioning for height adjustment is: WRONG.
Diese Befestigung der Höheneinstellung ist: FALSCH.
STOP

- 4-
L’ALTEZZA DEL CORRIMANO È REGOLATA CORRETTAMENTE,
E MESSA IN SICUREZZA, UNICAMENTE QUANDO LA LEVA DI
CHIUSURA SI TROVA ALL’INTERNO DEL SOLCO DI
FISSAGGIO.
LA HAUTEUR DE LA BARRE PARALLÈLE EST FIXÉE
CORRECTEMENT, ET SÉCURISÉE, UNIQUEMENT LORSQUE LE
LEVIER DE SERRAGE SE TROUVE A’ L’INTÉRIEUR DU CRAN
(ENCOCHE) D’ARRÊT.
THE HEIGHT OF THE PARALLEL BARS IS CORRECTLY AND
SECURELY ADJUSTED, ONCE THE FASTENER TIGHTLY SITS IN
ONE OF THE SPECIFICALLY DESIGNED NOTCHES.
DIE HÖHE DES GEHBARRENS IST NUR DANN RICHTIG UND
SICHER EINGESTELLT, WENN DER KOPF DES SPANNHEBELS 1
DER VORGESEHENEN KERBE SITZT.
Questa posizione (livello) di ssaggio : E’ CORRETTA.
In questa posizione, la leva (A) si trova nella buona condizione
per posizionarsi
all’interno del solco di arresto inferiore
Cette position (niveau) de xation : EST CORRECTE.
En cette position le levier (A) se trouve dans la bonne
condition pour se positionner
a’ l’intérieur du cran d’arrêt inférieur.
The notch positioning for height adjustment is: CORRECT.
In this alignment the fastener (A) is correctly positioned to
snap in the designated
notch.
Diese Befestigung der Höheneinstellung ist: RICHTIG.
In dieser Einstellung bendet sich der Hebel (A) auf der
richtigen Höhe, um in der
vorgesehenen Kerbe einrasten zu können.
CLICK
CLICK
1
2
CHIUDERE - FERMER
CLOSE - SCHILIESSEN

- 5-

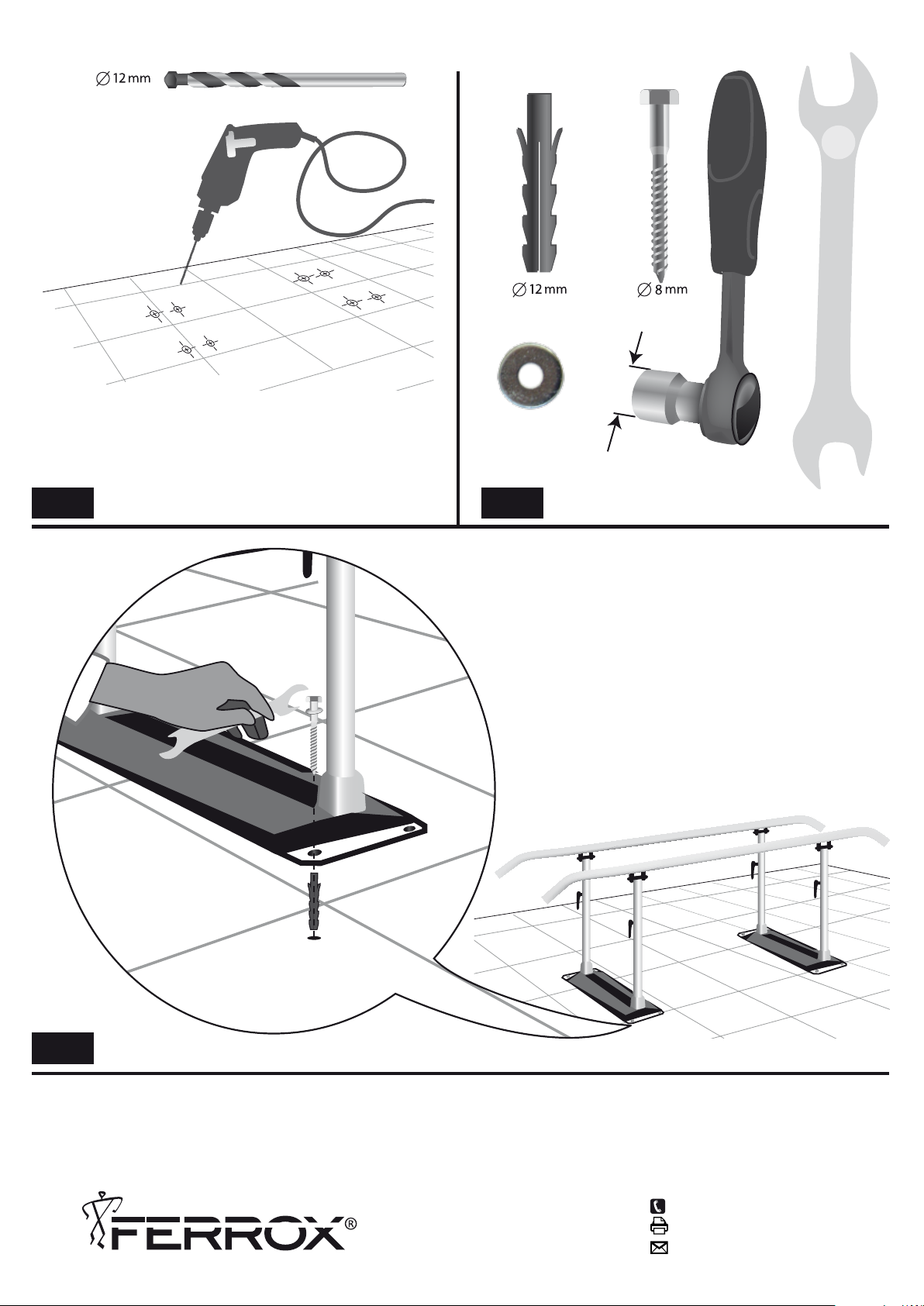

• Per ricerca eventuale presenza tubature e cavi elettrici
• Vérier l’éventuelle présence de conduite ou de câbles avant de percer
• Before drilling use a detector to check for pipes or electrical cabling in the wall.
• Prüfen Sie vor dem Bohren mit einem Detektor, dass sich keine Rohre oder
elektrischen Leitungen im Boden benden.
DETECTOR
Obbligo di ancoraggio al pavimento in applicazionedella norma UNI EN 12182 (2012)
Obbligation de xer au sol. Application norme UNI EN 12182 (2012)
Obligation to x to the oor, as required by UNI EN 12182 (2012)
Beim Aufbau des Gehbarrens entsprechend der EN 12182 (2012) ist eine Fixierung
im Boden vorzunehmen.
7
8 A
8 B
NO/NON
NO/NEIN
NO/NON
NO/NEIN
SI/OUI
YES/JA
• POSIZIONE DELLA LEVA DA RISPETTARE PER APRIRE/CHIUDERE
• POSITION DE LA MANETTE EN POSITION OUVERT/FERME’
• OPEN / CLOSED POSITIONS OF THE BOLT LEVER
• POSITIONEN DES SPANNHEBELS OFFEN / GESCHLOSSEN
• POSIZIONE CORRETTA CHE LA LEVA DEVE AVERE DOPO AVERE BLOCCATO GLI SCORREVOLI
• POSITION CORRECTE QUE LA MANETTE DOIT OCCUPER POUR BLOQUER LES TUBES
COULISSANTS
• CORRECT POSITION OF THE BOLT LEVER TO LOCK THE SKID PIPE IN PLACE
• RICHTIGE POSITION DES SPANNHEBELS UM DIE GLEITROHRE ZU ARRETIEREN
APRIRE - OUVRIR
OPEN - ÖFFNEN
CHIUDERE - FERMER
CLOSE - SCHILIESSEN

MARZO 2014 VERS. 1
via del Lavoro,9 Z.I.
31013 Codogné (TV) Italia
Tel. [phone]
Fax [phone]
e-mail: [e-mail] www.ferrox.it
- 6-
8 PCS. x8 PCS. x
13
9
11
10
13
8 Pz.
8 x 16
