finnhaus 838 120 User manual

1
© 03/2023 Finnhaus Wolff
Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Ka
Kontrolliert durch:
Artikelnummer: 838 120
Besteht aus: 838 015 (Seite 2) und 315 250 (Seite 50)
Technische Daten &
Aufbauanleitung

Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! 1
© 03/2023 Finnhaus Wolff
Ka Original 23.06.2020
Kontrolliert durch:
Artikelnummer:
838 015
Technische Daten &
Aufbauanleitung

2
© 03/2023 Finnhaus Wolff
Montageanleitung
828 040
Finnhaus-Vertrieb
M. Wolff GmbH
Wiebusch 50
D-59581 Warstein-Belecke
EAN-Code: 4038868008612
828 040
Finnhaus-Vertrieb
M. Wolff GmbH
Wiebusch 50
D-59581 Warstein-Belecke
EAN-Code: 4038868008612
Wandaußenmaß: 240 x 240
Bohlenstärke: 28
Wandaußenmaß: 240 x 240
Bohlenstärke: 28
Ls
Ls
Mit diesem Gartenhaus haben Sie sich für ein Qualitätsprodukt
aus dem Hause Finnhaus-Vertrieb M. Wolff entschieden, und
damit eine gute Wahl getroffen. Diese Montageanleitung soll
Sie beim Auau des Bausatzes unterstützen und bei dem
einen oder anderen „kniffeligen“ Detail mit gutem Rat und
Tipps weiterhelfen.
Jedem Bausatz liegen individuelle Ansichtszeichnungen/
Technische Daten bei, aus denen Sie die jeweiligen Maße und
Positionen der Türen, Fenster, sowie die Einbauhöhen der
Fenster entnehmen können.
Da auch wir Praktiker sind, werden wir Ihnen lange Texte erspa-
ren, und uns auf das Notwendigste konzentrieren. Sie werden
im Lieferpaket ausreichend Schraub-und Befestigungsmaterial
finden, dessen Auswahl sich nach dem jeweiligen Bedarf selbst
erklärt.
Wasserwaage
Hammer
Gummihammer
Schlagklotz
Zange
Maßband
Zollstock
Bohrmaschine
Folgendes Werkzeug wird benötigt:
Akkuschrauber
versch. Bitspitzen
Holzbohrer
Teppichmesser mit
Hakenklinge
Stichsäge
evtl. Handkreissäge/
Kappsäge
Fotografieren Sie oder schneiden Sie alle Auleber am Paket
aus. Darauf sind alle wichtigen Informationen, die eventuell
später für Rückfragen benötigt werden.
WICHTIG / Important
für Ihre Unterlagen document
SA 173581
Kontrollnummer / Control number
Beispiel
Bauliche Voraussetzung
Für die Standfestigkeit und Haltbarkeit Ihres Hauses ist ein
fachgerechtes Fundament von großer Wichtigkeit. Eine
einwandfreie Montage des Hauses wird nur durch ein absolut
waagerechtes und tragfähiges Fundament gewährleistet.
Bei Fragen zum Fundament, das für den Untergrund Ihres
Hauses notwendig ist, wenden Sie sich vorzugsweise an einen
örtlichen Fachmann, der mit den für Ihre Region typischen
Bodenstrukturen vertraut ist.
Verdichtetes Schotterbett mit Gehwegplatten als Minimalun-
tergrund für die Errichtung eines Hauses.

Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! 3
© 03/2023 Finnhaus Wolff
Ka Original 23.06.2020
© 03/2023 Finnhaus Wolff
Finnhaus Wolff // 3D-Ansicht | 838 015
Aufbauanleitung
Building Instructions
notice de montage
montagehandleiding
Montagevejledning
Instrucciones de construcción
Istruzioni per il montaggio
Montážní návod

© 03/2023 Finnhaus Wolff
Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße!
4Ka Original 23.06.2020
Finnhaus Wolff // Fundamentplan | 838 015
b
a
a = b
23
22.1
Ø3mm
4×50
21
!
A
B 21 = A
AA
B 21 = A
22
W 2
22.1
22.2
22.2
22.3
168x
ca
2.122.1
4×50
14x
B 5
4×35
3x
Ø3mm
4×35
Wir empfehlen als Fundament für Ihr Gartenhaus eine vollflächig
festgegründete, gepflasterte oder betonierte Fläche.
Wahlweise ist auch ein Punkt- oder Streifenfundament möglich.

Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! 5
© 03/2023 Finnhaus Wolff
Ka Original 23.06.2020
© 03/2023 Finnhaus Wolff

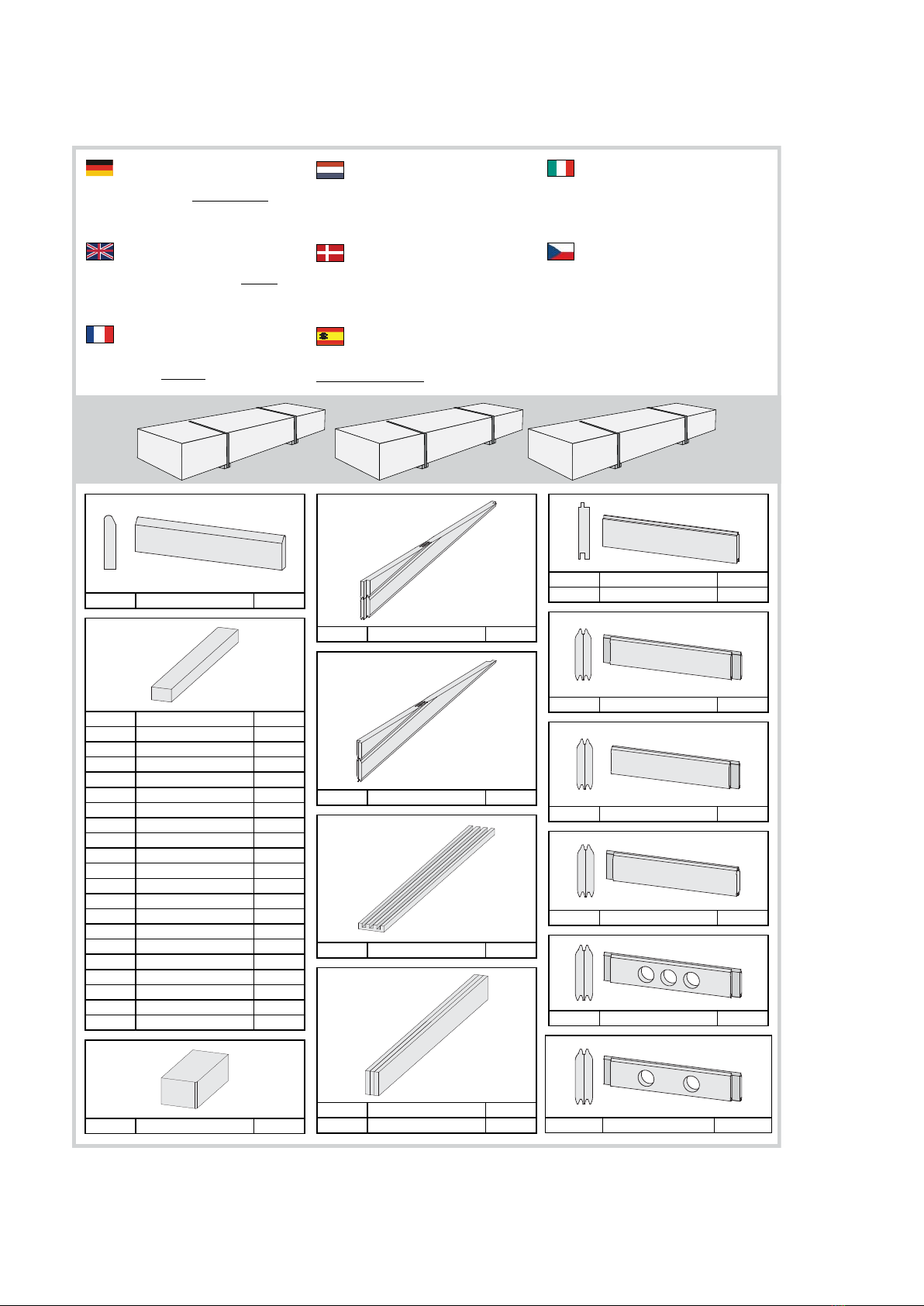

Finnhaus Wolff // Teileliste Nr. 1 | 838 015
2 x A1 400 x 95 x 18 mm ID 27167
1 x B1 1920 x 20 x 3 mm ID 20799
2 x B2 1810 x 90 x 16 mm ID 71513
4 x B3 170 x 45 x 18 mm ID 52889
2 x B4 800 x 45 x 18 mm ID 24796
1 x B5 910 x 45 x 18 mm ID 35734
4 x B6 1809 x 45 x 18 mm ID 21831
2 x B7 1845 x 45 x 18 mm ID 18106
6 x B8 2100 x 45 x 18 mm ID 19547
1 x B9 300 x 95 x 18 mm ID 19130
4 x B10 480 x 95 x 18 mm ID 20930
4 x B11 565 x 95 x 18 mm ID 15498
6 x B12 1980 x 95 x 18 mm ID 25758
4 x B13 2300 x 95 x 18 mm ID 16177
2 x B14 2300 x 190 x 26 mm ID 63005
1 x B15 2340 x 190 x 26 mm ID 63006
2 x B16 331 x 58 x 28 mm ID 48301
2 x B17 800 x 58 x 28 mm ID 15493
2 x B18 1940 x 58 x 28 mm ID 15504
2 x B19 1973 x 36 x 36 mm ID 21826
2 x B20 2120 x 36 x 36 mm ID 38475
6 x B21 1910 x 60 x 40 mm ID 29452
4 x C1 60 x 36 x 36 mm ID 5512
1 x G1 1881 x 204 x 38 mm ID 63011
1 x G2 1881 x 204 x 38 mm ID 63012
1 x E1 1820 x 140 x 26 mm ID 26480
2 x P1 175 x 95 x 54 mm ID 63030
1 x P2 1843 x 95 x 54 mm ID 22596
26 x W1 2240 x 96 x 16 mm ID 77754
21 x W2 1845 x 96 x 19 mm ID 18474
57 x W3 1881 x 121 x 38 mm ID 21429
15 x W4 485 x 121 x 38 mm ID 63014
16 x W5 485 x 121 x 38 mm ID 63013
1 x W6 485 x 121 x 38 mm ID 66488
1 x W7 1881 x 121 x 38 mm ID 21864
83006 83005 85029
Vergleichen Sie zuerst die Material-liste mit
Ihrem Paketinhalt! Bitte haben Sie Verständnis, dass
Beanstandungen nur im nicht aufgebauten Zustand
bearbeitet werden können!
First compare the list of materials with
your package contents! Please understand that
complaints can be processed in the non-built status
only!
Commencez par comparer la liste du
matériel avec le contenu de votre paquet! Sachez que
nous traitons uniquement les réclamations concernant
le matériel à l’état non monté!
Vergelijk eerst de lijst van materialen
met de inhoud van uw pakket! Reclamaties kunnen
alleen in behandeling worden genomen zolang de
onderdelen nog niet zijn gemonteerd!
Start med at kontrollere materialelisten med
indholdet af den leverede pakke! Vi gør venligst
opmærksom på at reklamationer kun kan behandles
for materialer som ikke er blevet bearbejdet!
En primer lugar, compare la lista de material
con el contenido del paquete. Rogamos entienda
que las reclamaciones sólo pueden ser tramitadas
antes de montar el objeto!
Confrontate questa distinta materiali
prima con il contenuto del pacchetto! Vi preghiamo di
comprendere che eventuali reclami possono essere
accolti solo prima del montaggio!
Nejprve překontrolujte obsah balení
podle materiálového listu! Mějte pochopení pro to, že
případnou reklamací se můžeme zabývat pouze tehdy,
když díly nebudou smontované! Za pomoci tohoto
seznamu můžete jednotlivé díly přiřadit k montážnímu
návodu.

© 03/2023 Finnhaus Wolff
Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße!
6Ka Original 23.06.2020
Finnhaus Wolff // Teileliste Nr. 2 | 838 015
2 x N1 1839 x 918 x 55 mm ID 21121
2 x E2 555 x 45 x 45 mm ID 40301
2 x E3 1100 x 45 x 45 mm ID 40302
2 x L1 1810 x 550 x 90 mm ID 43994
7,5m ID 3710
10m ID 14025
Siehe Türpaket
Opmerking Door Package
Note Door Package
Remarque Package porte
Nota Paquete Puerta
Nota Door Package
Poznámka Door balíček
1 x D1
1 x H1 340 x 318 x 157 mm ID 63452
80 x 4 x 30 mm ID 3686
70 x 4 x 35 mm ID 3687
350 x 4 x 40 mm ID 21925
120 x 4 x 50 mm ID 3688
25 x 4,5 x 80 mm ID 9204
20 x 6 x 60 mm ID 14014
30 x 4 x 70 mm ID 3689
20 x 6 x 80 mm ID 47558
110 x 6 x 90 mm ID 26715
20 x 6 x 100 mm ID 11749
50 x 4,5 x 40 mm ID 26285
60 x ID 26116
400 x ID 5621
200 x ID 3948
4 x ID 21292
1 x ID 71504
2 x ID 86726

Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! 7
© 03/2023 Finnhaus Wolff
Ka Original 23.06.2020
© 03/2023 Finnhaus Wolff
Finnhaus Wolff // Auau | 838 015
G 2
B 8
B 8
B 8
B 8
B 15
B 14
W 1
B 16
B 18
B 16
P 1
P 2
N 1
N 1
G 1
W 3 B 2
B 2
B 6
B 6
H 1
A 1
W 2
W 3
W 3
W 3
W 3 B 19
B 20
B 20
B 2
B 2
B 13
B 13
B 12
B 21
B 21
B 21
B 21
B 21
B 21
L 1
L 1
B 6
B 12
B 11
B 12
B 12
B 12
W 5
B 11
B 11
B 10
B 10
B 10
B 4
B 17
E 1
B 4
B 11
B 11
B 17
B 10
B 13
B 14
B 18
P 1
B 13
B 6
B 19
B 5

© 03/2023 Finnhaus Wolff
Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße!
8Ka Original 23.06.2020
Finnhaus Wolff // Auau | 838 015
b
a
a = b

Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! 9
© 03/2023 Finnhaus Wolff
Ka Original 23.06.2020
© 03/2023 Finnhaus Wolff
Finnhaus Wolff // Auau | 838 015
04
W 7
17 x
W 3
18 x
W 3
6
5
4
3
2
1
15 x
W 4
W 6
W 3
W 3
16 x
W 5
18 x
W 3
2
1
Leim! Achten Sie auf die gleiche Höhe
Glue! Look for the same height
Colle! Faites attention à la même hauteur
Lijm! Besteed aandacht aan de dezelfde hoogte
Pegamento! Prestar atención a la misma altura
Colla! Prestare attenzione alla stessa altezza
Klíh! Dávejte pozor na stejnou výšku
Lim! Vær opmærksom på samme højde

© 03/2023 Finnhaus Wolff
Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße!
10 Ka Original 23.06.2020
Finnhaus Wolff // Auau | 838 015
05
1835mm
Leim
Colle
Glue
Lijm
Pegamento
Colla
Klíh
4×40
6×90
4×40
6×90
05.1
Ø5mm
6×90
Ø3mm
4×40
4×406×90 !
4×40
192x
6×90
100x
08.1
A
B
B
D
D
C
A
C
06

Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! 11
© 03/2023 Finnhaus Wolff
Ka Original 23.06.2020
© 03/2023 Finnhaus Wolff
Finnhaus Wolff // Auau | 838 015
210mm
60mm
4×50
Ø3mm
07
08
B 6
B 6
B 6
B 6
07.1
07.1
08.1
!
09
60mm
08.1
6x 4x
4×50
18x
08.2
08.2

© 03/2023 Finnhaus Wolff
Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße!
12 Ka Original 23.06.2020
Finnhaus Wolff // Auau | 838 015
B 1
N 1
N 1
N 1
N 1
11.1
A
AA
A
AA
AA
10
11 11.1
12.112
A
A
10.1
4x70
Ø3mm
4×70
24x
8x
4x
8x
4x
12.1

Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! 13
© 03/2023 Finnhaus Wolff
Ka Original 23.06.2020
© 03/2023 Finnhaus Wolff
Finnhaus Wolff // Auau | 838 015
13
4x30
G 2
G 1
2x
W 3
13.1
13.2
Ø3mm
13.1 13.2
!
!
14 4x50
Ø3mm
Ø3mm
4x50
G 1
G 2
B 3
B 3
B 3
B 3
4×30
8x
W 3
W 3
4×50
14x
Bündig!
Affl eurement!
Gelijk!
Aras!
Flush!
Combacia!
Stejný !
Bündig!
Affl eurement!
Gelijk!
Aras!
Flush!
Combacia!
Stejný !
Bündig!
Affl eurement!
Gelijk!
Aras!
Flush!
Combacia!
Stejný !
Bündig!
Affl eurement!
Gelijk!
Aras!
Flush!
Combacia!
Stejný !
34mm
34mm

© 03/2023 Finnhaus Wolff
Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße!
14 Ka Original 23.06.2020
Finnhaus Wolff // Auau | 838 015
15
A
A
Ø5mm
6×100
4x
P 1
B 16
B 18
15.2
B 18
15.1
B 16
15.1 15.2
175mm
175mm
P 1
A
A
Ø3mm
4x50
4×50
12x
6×100
8x
2x
16
1915mm
B 12
2x
17
2110mm
B 13

Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! 15
© 03/2023 Finnhaus Wolff
Ka Original 23.06.2020
© 03/2023 Finnhaus Wolff
Finnhaus Wolff // Auau | 838 015
18.4
B 13
4,5×40
32x
20 2x
A
B 21
18.3
B 12 B 12
18
4x
4x
4x
18.4
18.3
18.1
Ø3mm
4,5x40
1 8 .2
19 !
B 12
B 12
18.1
B 13
B 13
B 13
18.2
Bündig!
Affl eurement!
Gelijk!
Aras!
Flush!
Combacia!
Stejný !
Bündig!
Affl eurement!
Gelijk!
Aras!
Flush!
Combacia!
Stejný !
B 12
B 13
B 13
B 12
B13

© 03/2023 Finnhaus Wolff
Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße!
16 Ka Original 23.06.2020
23
22.1
Ø3mm
4×50
21
!
A
B 21 = A
AA
B 21 = A
22
W 2
22.1
22.2
22.2
22.3
168x
ca
2.122.1
4×50
14x
B 5
4×35
3x
Ø3mm
4×35
Finnhaus Wolff // Auau | 838 015

Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! 17
© 03/2023 Finnhaus Wolff
Ka Original 23.06.2020
© 03/2023 Finnhaus Wolff
25 2x
4x40
B 11
B 11 B 10
Ø3mm
B 10
4×40
16x
26 a
4x
B 4/17
595mm
Nur bei 9 kW-Ofen
Seulement 9 kW chauffe
Only 9 kW heater
Slechts 9 kW heater
Sólo calentador de 9 kW
Solo riscaldamento 9 kW
Pouze topné těleso 9 kW
4×30
16x
4x30
Ø3mm
210mm
B 17 = 595mm
B 17 = 595mm
B 4 = 595mm
B 4 = 595mm
26 b
Bei allen anderen Öfen
Pour tous les autres fours
For all other furnaces
Voor alle andere ovens
Para todos los otros hornos
Per tutti gli altri tipi di forni
U všech ostatních pecích
4×30
16x
4x30
Ø3mm
200mm
B 17
B 17
B 4
B 4
50mm
!
50mm
!
Finnhaus Wolff // Auau | 838 015

© 03/2023 Finnhaus Wolff
Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße!
18 Ka Original 23.06.2020
Finnhaus Wolff // Auau | 838 015
30
27
28
29
E 1
B 7
B 7
4×50
12x
30.2
Ø3mm
4×35
30.1
4×35
Ø3mm
30mm
4×35
64x
2x
1x
1x
1x
31
B 12
AB
30mm
B 7 = A
B 7 = B
E 1 = A
30.2
30.1
4×50
Ø3mm
B
A
A

Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! 19
© 03/2023 Finnhaus Wolff
Ka Original 23.06.2020
© 03/2023 Finnhaus Wolff
Finnhaus Wolff // Auau | 838 015
A
B
A
B
32.2
32.1
32
B 12 = A
B 12 = B
B 12 = A
B 12 = B
P 2
33.1-1
33.1-2
33
33.1
32.1 32.2
8x
4x30
Ø3mm 8x
4x30
Ø3mm
4x
4×30
32x
4x40
Ø3mm
3x
3x
4×40
12x
Ø15mm
