Firmtech FB900AS User manual
ABOUT FB900AS:
Class 1 / RS232 Interface
DIP switch is available for a second setting
4dBi Dipole Antenna provided
Bluetooth SPP Bridge
FB900AS
Model name:
FB900AS
User Manual ver 1.0D
2
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
주식회사 펌테크
경기도 성남시 분당구 구미동 18 번지 시그마 2 오피스텔 C동720 호
영업문의 : [email protected] www.firmtech.co.kr
기술지원문의 : [email protected]
전화 : 031-719-4812~13 팩스 : 031-719-4834
3
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
Contents
1. 제품의 소개 ........................................................................ 4
2. 제품의 기본 구성 품............................................................. 5
3. External view....................................................................... 6
3.1 D Sub 9 Pin Interface......................................................................... 6
4. Specification & Power consumption........................................... 7
5. Function Select Switch ........................................................... 8
5.1 DIP Switch 구성 ................................................................................8
6. LED를통한 상태확인 .............................................................12
STATUS LED.........................................................................................12
CHANNEL_1 LED .................................................................................12
CHANNEL_2 LED .................................................................................12
RESET 12
7. PC Configuration Mode...........................................................13
7.1 PC Configuration mode 사용을 위한 준비 .....................................13
7.2 PC configuration Mode의실행........................................................15
Remote Control Switch - Down..............................................................16
Remote Control Switch - UP..................................................................16
7.3 Configuration Menu (원격제어 OFF일때)...................................... 17
[1] Bluetooth Address.............................................................................17
[2] Authentication...................................................................................17
[3] LOCAL NAME................................................................................... 18
[4] TARGET address..............................................................................18
[5] Flow Control .....................................................................................18
7.4 Configuration Menu (원격제어 ON일때)........................................ 19
[6] CONNECTION MODE(접속 모드) ...................................................19
[7] REMOTE CONTROL ID ................................................................... 20
[8] REMOTE CONTROL PW................................................................. 20
[9] Operation Mode................................................................................20
8. Operation Mode ...................................................................21
8.1 MODE1............................................................................................ 21
8.2 MODE2............................................................................................ 24
9. Remote Control – 원격제어......................................................25
9.1 원격제어(Remote Control)이용하여 접속 장치 바꾸기 ................. 25
10. 안테나에 따른 통신거리.......................................................29
4
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
1. 제품의 소개
Bluetooth Serial Bridge FB900AS 는㈜펌테크에서 기획/개발/생산 되는 고유 제품으로서
블루투스 RS232 장치를 중계 통신을 하는 장치입니다.
2.4Ghz 대의 Bluetooth 무선통신 방식을 사용하며 암호화된 형태로 데이터의
송,수신이 이루어 지므로 보안에 강합니다.
Bluetooth Version 1.2 를지원하여 Bluetooth ver 1.1 에서 발생하던 무선랜과의
충돌을 개선하였습니다.
하드웨어적으로 제품 설치가 간단하며 사용 및유지보수가 편리합니다.
Bluetooth SPP 를 적용한 모든 제품의 중계 확장이 가능 합니다.
외부 DIP Switch 만을 이용하여 FB900AS 를설정할 수있습니다.
LED 상태표시에 따라 접속 장치의 통신상태를 확인 할 수 있습니다.
거리와 공간의 제약을 없애기 위하여 다수의 FB900AS 를 직렬로 무한히 연결이
가능합니다.
유선방식 사용 시불필요한 케이블설치 공사 등으로 발생되었던 비용이 발생하지
않습니다.
Bluetooth PDA, Bluetooth USB dongle 등과 연결하여 사용하실 수있습니다.
원격제어가 가능합니다.
5
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
2. 제품의 기본 구성 품
<Table 2.1 제품의 기본 구성품 >
Model no. Pictures Q’ty
FB900AS
1EA
FBA001PA
(5V Power Adaptor)
1EA
FBA004DA
(4 dBi)
1EA
CD BTWIN™ User’s Guide CD 1EA
FBA100REC
RS232 Extension Cable
1EA
Bracket
1EA
6
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
3. External view
<Fig 3.1 FB900AS External view >
NO 설 명
1 Power LED (전원 공급 상태를 표시 합니다.)
2 STATUS LED (환경설정 및 Error를 표시 합니다.)
3 채널 1 LED (첫번째 디바이스의 연결 상태를 표시 합니다.)
4 채널 2 LED (두 번째 디바이스의 연결 상태를 표시 합니다.)
5 기능설정 스위치 (FB900AS의 기능을 설정을 할 수 있는 스위치 입니다.)
6 Reset (모든 기능을 초기화 하고, Default 값으로 설정해 줍니다.)
7 전원 스위치
3.1 D Sub 9 Pin Interface
D-SUB 9 Pin Connector
Pin
No
Signal
Line Description Direction
2 TXD Transmit Data Output
3 RXD Receive Data Input
5 GND Ground -
7
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
4. 제품의 성능 및전류소모량
Part Specification
Bluetooth Spec. Bluetooth Specification V1.2
Communication distance 100 M
Frequency Range 2.4 GHz ISM Band
Sensitivity -83dBm (Typical)
Transmit Power 16dBm (Typical)
Size ( W X V X H ) 61 x 84 x 25
Support Bluetooth Profile SPP
Input Power 5V DC
Current Consumption Maximum 100 mA
Operating Temperature -20 ~ 70℃℃
Communication Speed 1,200bps ~ 115,200bps
Antenna Dipole Antenna (4 dBi)
PC interface 9pin DSUB Female (RS232)
<Table 5.1- FB900AS Specification >
Current Consumption
Status MIN MAX
Standby 7 9
Device searching 71 83
Pairing / Before Connection 65 71
After Connection 14 37
Data Transferring 36 43
<Table 5.2 Power Consumption >
테스트 조건
Baud rate : 9600 bps , Input Voltage : DC 5V
전송 속도에 따라서 데이터 전송시의 power consumption이달라집니다.
8
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
5. Function Select Switch
4개의 DIP swich를이용하여 FB900AS의동작방법 및연결방식을 설정할 수있습니다.
Pin NO Feature Description
1 Operation Mode 동작방식을 설정합니다.
2 Connection Mode Pairing 방식을 선택하기 위해서 사용합니다.
3 PC configuration Mode 세부적인 Parameter를설정하고자 할때사용합니다.
4 Remote Control 원격에서 제어를 하고자 할때설정합니다.
5.1 DIP Switch 구성
[5.1.1] Operation MODE
PIN No MODE1 MODE2
1
기본적으로 Bluetooth 디바이스로 통신을 하기 위해서는 ROLE이한쪽은 마스터(Master), 그리고 다른
한쪽은 슬레이브(Slave)로되어 있어야 서로 통신이 가능합니다. 운영모드는 FB900AS을통해 서로 중
계하고자 하는 Bluetooth 장치들의 ROLE을선별적으로 선택 하여 접속이 가능 하도록 설정해 줍니다.
MODE1
FB900AS에접속하고자 하는 Bluetooth의장치의 ROLE 한쪽은 마스터(Master) 다른 한쪽은
슬레이브(Slave)로설정이 되어야 FB900AS와접속이 가능 합니다.
다수의 FB900AS를연결하고자 할때사용합니다.
MODE2
FB900AS에접속하고자 하는 Bluetooth의장치의 ROLE 이양쪽 모두다 슬레이브(Slave)로설
정이 되어야 FB900AS와접속이 가능 합니다.
MODE1에비해 안정적 이며 접속이 빠르게 이루어 지는 장점이 있습니다.
9
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
<Fig 5.1 MODE1 에서 연결하는 방식 >
<Fig 5.2 MODE2 에서 연결하는 방식 >
10
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
[5.1.2] Connection Mode
PIN NO MODE1 MODE3
2
㈜펌테크에서 개발되는 모든 제품은 기본적으로 접속을 하기 위해 3가지의 접속 모드를 가
지고 있습니다. 그중FB900AS에서는 접속 MODE1과MODE3을지원합니다.
MODE1
마지막에 접속을 성공했던 Bluetooth장치와 접속을 시도 합니다. 전원이 공급되면 마지막에
연결되었던 Bluetooth장치와 접속을 하여 통신을 하게 됩니다. 한번 설정된 환경으로 지속
적으로 통신을 원할 시에는 이모드를 사용하는 것을 권장 합니다.
MODE3
접속하고자 하는 Bluetooth장치의 BD Address 직접 입력하여 접속을 시도 하는 방법입니다.
BD Address의입력은 PC Configuration나Remote Control을통하여 입력하실 수있습니다.
접속되는 장치가 자주 바뀌는 경우 이모드를 사용하는 것을 권장 합니다.
[5.1.3] PC Configuration Mode
FB900AS의 parameter들을 설정하기 위해서 사용합니다.
7.PC configuration Mode 참조하시기 바랍니다.
PIN NO Normal Mode PC Configuration Mode
3
※제품 공급 시환경설정을 하기 위한 통신 설정 값은 아래 표와 같습니다.
Part Baud Rate Data Bit Parity Bit Stop Bit
Setting 9600 bps 8 bit None 1
[FB900AS의RS232 설정 값]
PC 터미널 프로그램을 이용하여 위의 표와 같이 설정 하시고 FB900AS에전원을 공급하시면 환경설정
을하실 수있는 환경설정 메뉴가 나타납니다.(MS Windows 사용자의 경우 하이퍼 터미널을 사용 하시
11
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
면됩니다.) 환경설정(PC Configuration) 모드에서 RESET 스위치를 누르시면 제품 구입시의 초기 상태
로RESET이됩니다.초기화가 되면 모든 LED가점등이 되면서 동작이 정지 합니다. 전원을 다시 공급
하셔야 동작이 됩니다.
Parameters 원격제어 Disable 시원격제어 Enable 시
Authentication Enable Enable
Pin code BTWIN BTWIN
Local Name BT-bridge BT-bridge
Target Master BD Address 000000000000 000000000000
Target Slave BD Address 000000000000 000000000000
Flow Control OFF OFF
Connection MODE - MODE1
Remote Control ID - admin
Remote Control PW - BTWIN
Operation MODE - MODE1
< FB900AS 의Default parameters >
[5.1.4] Remote Control
PIN NO Remote Control Disable Remote Control Enable
4
이동과 정비가 용이하지 않은 곳에 설치하실 경우 원격제어를 ON으로 설정하고 설치 하시면 원격관
리가 가능합니다. 자주 분실 하시거나 파손의 우려가 있으시면 원격 제어 기능 사용을 권장 합니다.
원격제어를 사용하시면 접속시간이 2초 정도의 지연 시간이 발생 합니다.
12
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
6. LED를통한 상태확인
STATUS LED
PC Configuration Mode 진입 시: 1초간격으로 깜박 거립니다..
원격제어 모드 진입 시: 1초간격으로 깜박 거립니다.
Error 발생시 : 빠르게 깜박 거립니다.
CHANNEL_1 LED
첫번째 블루투스 장비 접속 시: 깜박 거립니다.
첫번째 블루투스 장비 접속 완료 시: LED가켜집니다.(깜박거림 없음)
CHANNEL_2 LED
두번째 블루투스 장비 접속 시: 깜박 거립니다.
두번째 블루투스 장비 접속 완료 시: LED가켜집니다.(깜박거림 없음)
RESET
모든 상태 LED가켜집니다.
13
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
7. PC Configuration Mode
7.1 PC Configuration mode 사용을 위한 준비
PC Configuration mode 를사용하기 위해서는 F900AS 를PC(DTE)에연결한 후전원을
인가하기 전에 아래와 같은 작업이 진행되어야 합니다.
[1] PC Configuration mode 를사용하기 위해서는 Serial 통신 프로그램이 필요합니다.
여기서는 윈도우에서 제공되는 하이퍼 터미널을 사용하여 설명하였습니다.
[2] FB900AS 가연결된 컴퓨터의 COM Port 를확인합니다.
COM1 또는 COM 2 입니다. 시리얼 변환 USB cable 을사용하시는 경우에는 이에 할당된
COM Port 번호를 확인하시기 바랍니다.

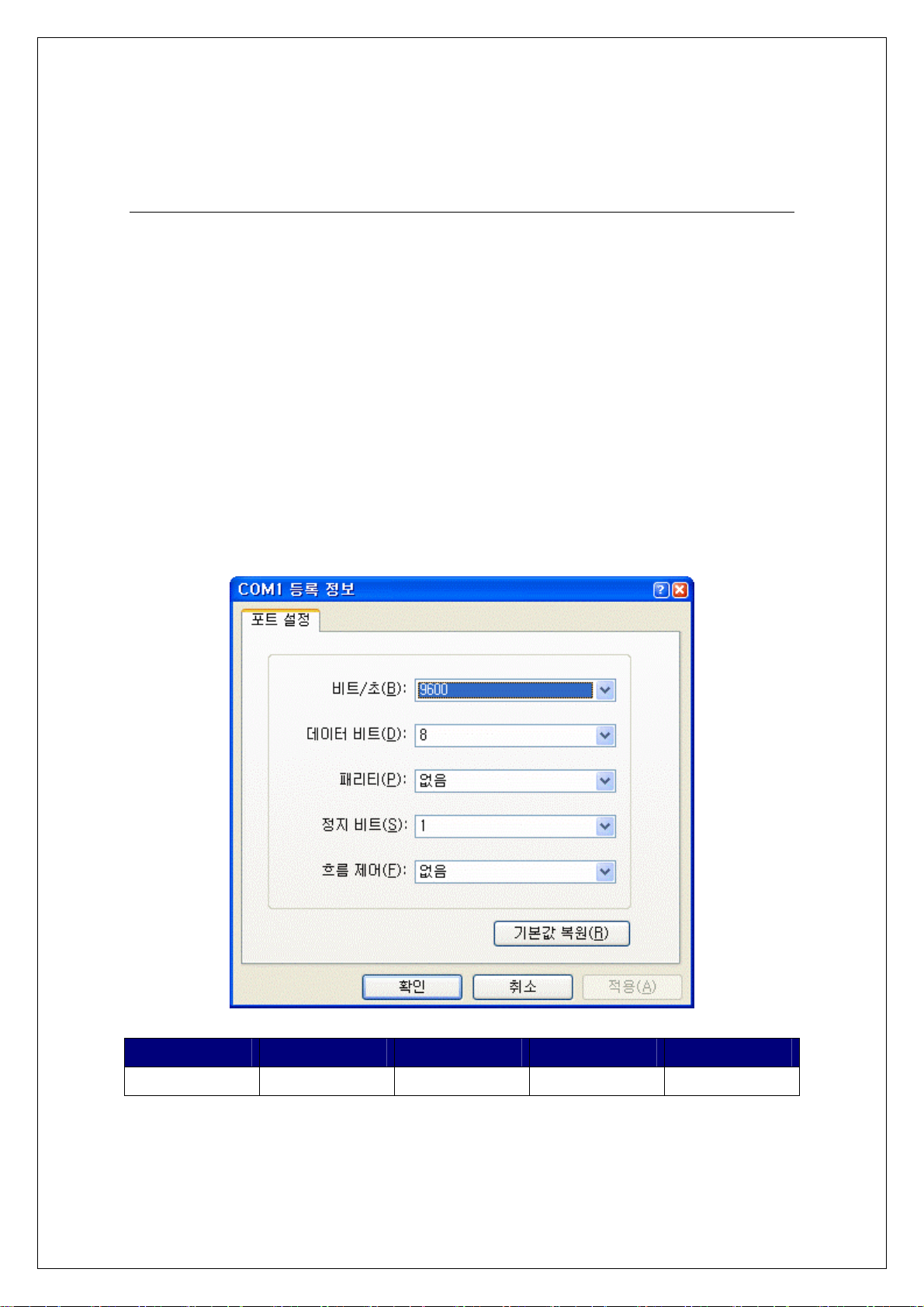

[3] 하이퍼터미널을 실행하시고 난후 사용할 COM port 번호를 선택하신 후COM port
등록정보 창이 나오면 다음과 같이 나오게 됩니다.
[4] 위의 창에서 다음과 같이 설정합니다.
Part Baud Rate Data Bit Parity Bit Stop Bit
Setting 9600 bps 8 bit None 1
[5] 확인 버튼을 누르시면 하이퍼터미널 창이 실행이 됩니다.
14
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D

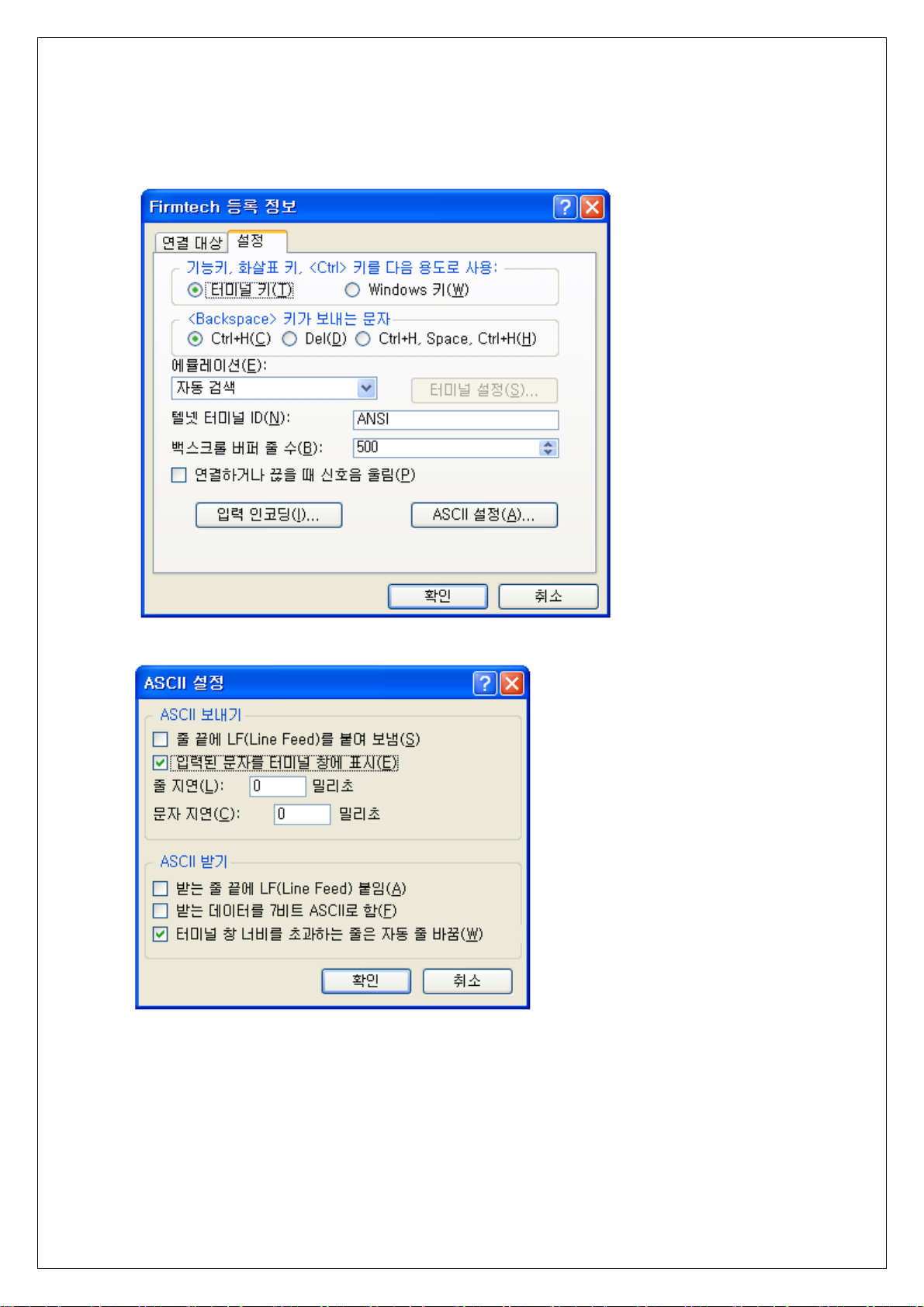

[6] 목차의 파일(F)를열고 속성(R) 메뉴를 선택합니다.
[7] ASCII 설정 탭을 클릭합니다.
[8] 입력된 문자를 터미널 창에 표시에 체크를 한후확인 버튼을 누르고 나옵니다.
이제 PC configuration Mode 를사용하기 위한 하이퍼터미널 프로그램의 설정이 끝났습니다.
[9] FB900AS 의3번스위치를위로 올린 후전원을 켜줍니다.
PC configuration Mode 로설정합니다.
15
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
7.2 PC configuration Mode의실행
PC configuration Mode가실행이 되면 다음과 같은 화면을 볼수있습니다.
기능설정스위치에서 4번핀(Remote Control)에따라서 화면이 다를 수있습니다.
[PC Configuration 메뉴]
Menu 의사용방법
사용자는 변경하기 원하는 내용의 메뉴를 선택합니다. 메뉴의 선택은 메뉴 앞에 부여된
번호를 선택합니다.
예) DEVICE NAME 을변경하고자 한다면.
“0”을입력한 후Enter key 를입력하여 주면 메뉴 선택이 됩니다.
메뉴의 사용법은 아래와 같습니다.
1) 실행은 반드시 “Enter” 버튼을 눌러야 실행합니다.
2) 소문자 “t” 항상 TOP MENU 로이동합니다.
3) 메뉴의 이동은 왼쪽 첫번째 숫자를 이용하여 이동하며, 입력을 하고 나면 Enter key 를
눌러 주어야 합니다.
4) “Í” 키는 현재 입력된 문자를 취소하는 기능을 가집니다.
“Í”를실행하면 입력한 문자가 취소되며 “Retry >”라는 메시지가 출력됩니다.
5) 입력한 문자가 올바르지 않을 때“Retry > “ 라는 재시도 메시지가 출력됩니다.
6) 입력되는 문자가 12 자를 넘어가는 경우 자동으로 “Overflow buffer” 라는 메시지가
출력된 후“Retry>“ 라는 재시도 메시지가 출력됩니다.
*최초 공장 초기 상태를 원하시면 Reset 버튼을 눌러줍니다.
7) 설정 값의 변경이 끝나면 FB900AS 의전원을 끄고 Normal mode 로변경을 한후
재부팅하면 설정 값에 의해서 동작을 하게 됩니다.
16
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
Remote Control Switch - Down
[원격제어(Remote Control)스위치가 “OFF”에위치 하였을 때의메뉴]
Remote Control Switch - UP
[원격제어(Remote Control)스위치가 “ON”에위치 하였을 때의메뉴]
17
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
7.3 Configuration Menu (원격제어 OFF일때)
[1] Bluetooth Address
NO 항목Default Value
1 Bluetooth Address 고유번호
[1-1] 자신의 MAC Address 주소로 변경이 불가능 합니다.
[1-2] 1번메뉴를 선택할 경우 “The menu does not exist.”라는 메시지 출력 후자동으로 메
인메뉴로 이동 합니다.
[2] Authentication
다른 블루투스 장치와 연결하기 위해 필요한 Authentication(인증), PIN Code,
Encryption(암호화) 등을 설정할 수있습니다.
NO 항목Default Value
2 Authentication Enable PIN Code [BTWIN]
Sub Menu
No 항목Default Value
1 Authentication Enable
2 PIN CODE BTWIN
3 Encryption Enable
2.1 Authentication
[2-1-1] 다른 블루투스 장치와 연결하기 위하여 인증절차를 요구할 것인지를 설정 하는
기능입니다.
[2-1-2] Disable 시자동으로 Encryption(암호화)기능도 Disable 됩니다.
[2-1-3] Default 는Enable 되어 있으며, Enable 사용을 권장합니다.
18
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
2.2 PIN CODE
[2-2-1] 일종의 Password 와동일한 기능을 합니다.
[2-2-2] 다른 블루투스 장치와 연결하기 위해서 서로 PIN Code 를동일하게 설정해 주어야
합니다.
[2-2-3] PIN Code 는문자를 최대 12 자까지 입력 하실 수있습니다.
[2-2-4] PIN Code 를입력하고 Enter 를입력하면 “Change complete !!”메시지가 나오면서
AUTHENTICATION SUB MENU 로이동합니다.
2.3 Encryption
[2-3-1] 블루투스 장치간 주고 받는 데이터를 암호화 할수있는 기능입니다.
[2-3-2] Default 는Enable 되어 있습니다.
[2-3-3] Authentication 이Disable 시에는 변경 하실수가 없습니다.
[3] LOCAL NAME
NO 항목Default Value
3 Local Name BT-Bridge
장치의 이름으로서 문자를 최대 12자까지 기록할 수가 있습니다.
[4] TARGET address
NO 항목Default Value
4 Target Master Add 000000000000
5 Target Slave Add 000000000000
[4-1] 마지막에 접속된 상대편의 주소를 표시합니다.
[4-2] 새로운 디바이스와 접속을 원하면 TARGET address에 새로운 주소를 입력하시면 됩니다.
[4-3] 새로운 주소 입력 시 접속(Connection)모드 MODE3에서 사용이 가능 합니다.
[5] Flow Control
NO 항목Default Value
6 Flow Control OFF
[5-1] 하드웨어 흐름제어 신호를 중계할 때사용합니다.
운영(Operation)모드 MODE1을사용 하여 다수의 FB900AS를직렬로 연결하실 경우 FLOW
CONTROL을“ON” 설정해 주셔야 합니다.
19
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
7.4 Configuration Menu (원격제어 ON일때)
원격제어 모드가 ON일 때에는 FUNCTION SWITCH의 1번(운영모드) 및 2번(접속모드)의 기능을 사용
하실 수 없습니다. 모든걸 원격으로 관리 해야 하기 때문에 환경설정메뉴(PC Configuration) 에 메뉴
가 추가되며 환경설정메뉴에서 접속모드 및 운영모드를 설정해서 사용하셔야 됩니다.
[6] CONNECTION MODE(접속 모드)
NO 항목Default Value
7 Connection Mode Mode1
접속 모드를 선택합니다.
[6.1] MODE1
TARGET BD Address에 표시되어 있는 장치와 항상 연결을 시도 합니다.
TARGET BD Address 가 “000000000000” 때는 PIN Code가 동일한 장치를 검색해서 자동으로 연결
을 시도 합니다.
[6.2] MODE3
TARGET BD Address를 수정 하실 수가 있습니다.(MODE1 때는 수정이 불가능 합니다.)
20
r
T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D
[7] REMOTE CONTROL ID
NO 항목Default Value
8 Remote Control ID admin
[7-1] 원격관리 접속을 하기 위한 Login ID 입니다.
[7-2] 최대 문자 12자 까지 입력하실 수가 있습니다.
[8] REMOTE CONTROL PW
NO 항목Default Value
9 Remote Control PW BTWIN
[8-1] 원격관리 접속을 하기 위한 Password 입니다.
[8-3] 최대 문자 12자 까지 입력하실 수가 있습니다.
[9] Operation Mode
NO 항목Default Value
0 Operation Mode MODE1
[9-1] 운영 모드를 선택하실 수 있습니다.
[9-2] 원격제어가(Remote control)가 Enable 되면 FUNCTION SWITCH 와는 무관하게 환경설정에서
설정하셔서 사용하시게 됩니다.
[9-3] 원격제어는 OPERATION(운영) MODE 1에서만 가능합니다.
Other manuals for FB900AS
1
Table of contents
