FitStar Evolution series User manual

a brand of Hugo Lahme GmbH
1
Stand 01/2015 Art.-Nr.: 578288
Stand 01/2015
Art.-Nr.: 578288
a brand of Hugo Lahme GmbH
Einbau- und Bedienungsanleitung
FitStar
®
Gegenschwimmanlage
Evolution
User manual
FitStar®counter-current-system
Evolution
Instruction
FitStar®nages à contre-courant
Evolution
Diese Anleitung ist sorgfältig
zu lesen und aufzubewahren.
This manual is to be read
carefully and archived.
Cet instruction doit être
exactement lu et archivé.

a brand of Hugo Lahme GmbH
2
Stand 01/2015 Art.-Nr.: 578288
Anschlusssätze Evolution
Fittings Evolution
Ensembles de raccordement Evolution
Bei Wasserattraktionen kann während längerer Stillstandszeiten das stagnierende Wasser im Rohrsystem verkeimen und da
durch das Beckenwasser hygienisch belasten. Um dieser Verkeimungsgefahr entgegenzuwirken und die hygienische Anforde-
rung der DIN zu erfüllen, wird empfohlen, einen Teilstrom des Reinwassers über einen geregelten Bypass zur Zwangsdurch-
strömung in das Rohrsystem der Wasserattraktionen zu führen. Eine weitere Möglichkeit zur Einhaltung der erforderlichen
Grenzwerte ist ebenfalls über eine Zwangslaufschaltung gegeben.
Prolonged periods without using water attractions can cause the stagnant water in pipe systems to become contaminated with
germs and have a correspondingly negative impact on pool water hygiene. To counter the risk of contamination and ensure
the observance of DIN hygiene standards we recommend channelling some of the clean water through the pipe system of the
water attraction via a regulated bypass in order to adequately flush the pipes. A further option for complying with the required
threshold values is the use of a forced operation system.
L'arrêt prolongé d'attractions aquatique d'un bassin, peu provoqué une contamination d'eau stagnante dans les tuyauteries de
celle-ci. Afin d'éviter à la remise en service un danger de contamination d'eau de bassin et de respecter les normes d'hygiène
DIN; nous recommandons a l'aide d'un bipasse pré-positionné qui dérivera à l'écoulement d'eau usée un volume de nettoy-
age ! La commande du bipasse peu être automatique où manuel suivant le type d'installations.
Anschlusssätze / Fittings / Éléments de jonction
Bestehend aus Anschlussarmatur mit Blende aus Edelstahl V4A, Piezoschalter mit 5 m Kabel sowie permanenter Luftbeimi-
schung. Die Einstrahldüsen sind richtungsverstellbar. Die Armatur hat einen stufenlosen Putzausgleich bis 35 mm. Pumpe aus
Rotguss/Bronze, Piezoschaltung Schutzart IP 54 und Ansaugsiebe Ø 280 mm aus Edelstahl V4A.
The fitting consists of the armature with a cover made of stainless steel 316L, piezo switch with 5 m cable as well as a permanent air
addition. The nozzles are adjustable in the direction. The armature has a stepless plaster adjustment up to 35 mm. Pump made of
gun metal/bronze, piezo control, protection class IP 54 with 5 m cable and suction sieves Ø 280 mm made of stainless steel 316L.
L'élément de jonction comprend partie avant avec enjoliveur en inox 316L, interrupteur piézoélectrique avec 5 m de câble ainsi
qu'une addition de l'air permanente. Les tuyères de pulsion sont orientables. L'élément de jonction a de série la possibilité de ra-
trapage de niveau béton carrelage jusqu'à 35 mm. La pompe est en laiton rouge/bronze, le boîtier de commande pour l'interrupteur
piézoélectrique est également IP 54, deux crépines de
Ø 280 mm en inox 316L font partie de l'ensemble.
ACHTUNG / ATTENTION / ATTENTION:
Grenzwerte im Schwimmbadwasser für Rotgusseinbauteile:
• Entkeimungsmittelgehalt bis 1,0 mg/l • Chloridgehalt bis 500 mg/l • pH-Wert 6,5 – 9,5
Bei der Verwendung von Bronzeeinbauteilen gilt ein Grenzwert von 6% Salzgehalt.
Gun metal installation components can be utilised up to the following pool water limits:
• Disinfectant content up to 1.0 mg/l • Chloride content up to 500 mg/l • pH value 6.5 - 9.5
When using bronze installation parts the threshold is 6% salt content.
L
es éléments et pièces à sceller en laiton rouge peuvent être utilisés jusqu’à ces limites d’eau de piscine :
• Teneur en désinfectant jusque 1.0 mg/l • Chlorures jusque 500 mg/l • pH 6.5 - 9.5
Au delà de 6% de teneur en sel, utiliser des éléments et pièces à sceller en bronze (GBZ).
Achtung / Attention / Attention

a brand of Hugo Lahme GmbH
3
Stand 01/2015 Art.-Nr.: 578288
ACHTUNG / ATTENTION / ATTENTION:
Sämtliche Metalleinbauteile sind gemäß VDE 0100 Teil 702 an einen Potentialausgleich (Potentialringleitung)
anzuklemmen. Das Rückschlagventil muss über dem Wasserspiegel liegen! Die Verrohrung wird bauseits erstellt.
All metal mounting parts have to be cross bonded and earthed (closed potential circuit) according to German VDE
0100 part 702. The non-return valve must be installed above the water level. The piping is made on site.
Toutes les pièces à sceller sont à relier au circuit équipotentiel (circuit équipotentiel en boucle). Le clapet de re-
tenue doit être installé au dessus du niveau d'eau. La tuyauterie est à installer sur les lieux.
Einbauhinweise
Installation instructions
Mise en place de la pièce à sceller
Pumpenschacht / Pump shaft / Caisson de pompe
ACHTUNG / ATTENTION / ATTENTION:
Pumpe ist nicht für den Betrieb im Wasser geeignet!
Zwingend ist die Einbauanleitung Art.-Nr. 577086 der Pumpen zu beachten!
Es ist unbedingt eine Be- und Entlüftung sowie eine Entwässerung vorzusehen.
The pump is not suitable for operation in the water!
The manual of the pumps code 577086 has to be completely observed.
Providing ventilation as well as a drainage in the pump shaft is absolutely necessary.
La pompe n'est pas appropriée pour une mise en marche immergée.
Il est indispensable de suivre impérativement les instructions concernent la pompe réf. 577086
Il faut absolument prévoir une ventilation et aération ainsi qu'un drainage dans le caisson de pompe.
Mindestmaße / Minimum / Minimum: L = 150 cm, B = 50 cm
Höhe unter dem Wasserspiegel / Height below water level / Hauteur au dessous du niveau d'eau: 75 cm
In einigen sehr seltenen Fällen kann es durch die Geometrie des Schwimmbeckens beim Betrieb der Gegenschwimmanlage zu
einem scheinbaren Strömungsabriss kommen. In diesem Fall liegt die Vermutung nahe, dass die Anlage nur mit verminderter Leis-
tung arbeitet, während die tatsächliche Förderleistung jedoch uneingeschränkt gewährleistet ist.
Dieses Phänomen stellt keinen Mangel an der Schwimmbadanlage dar, sondern ist begründet durch zufällige Überlagerungen von
An- und Gegenströmen, die sich im laufenden Betrieb und während der Nutzung zwangsläufig in einem Schwimmbecken ergeben
können. Bisher konnte eine derartige Erscheinung allerdings auch nur in Verbindung mit Treppenanlagen beobachtet werden.
In some very rare cases it is possible that during the operation of the counter-current an apparent stall may occur due to the geo-
metry of the pool. In such cases the assumption is suggested that the installation does only work with lower capacity but the
effective output of the pump is still assured without any restrictions.
This phenomenon does not present any kind of defect on the pool installation. In fact, it is the result of casual interactions of
inflow and counterflow which are occurring unavoidably whilst operation and usage of the pool. Until now, such a phenomenon
has only been noticed in connection with staircase installations.
Dans certains très rares cas il est possible en fonction de la géométrie du bassin que la nage à contre-courant montre une rupture
de flux (tourbillon). Malgré que la puissance de jet sortie tuyère soit conforme.
Ce phénomène ne conteste pas la conformité de l'installation du bassin. Mais est seulement à être traité comme un hasard produit
par des couches de courant (thermique de l’eau) allant dans différente direction dans le volume du bassin. Cet effet bizarre ne fut,
jusqu’à maintenant seulement observé que dans des bassins munis d’escaliers.
WICHTIGER HINWEIS! / IMPORTANT ADVICE! /
INFORMATION IMPORTANTE!

a brand of Hugo Lahme GmbH
4
Stand 01/2015 Art.-Nr.: 578288
Art.-Nr. / Code / Réf. 8360020 Rotguss / Gun metal / Laiton rouge
Pos.
Item
Pos.
Stückzahl
Quantity
Quantité
Art.-Nr.
Code
Réf.
Artikelbezeichnung / Description / Désignation
Anschlussarmatur / Connecting fitting / Élément de jonction - Art.-Nr. / Code / Réf. 8360120
1. 1
8360120 Anschlussarmatur / Connecting fitting / Élément de jonction
2. 2 501510 Schlauchtülle / Hose nozzle / Embout de tuyau NW19/G½
3. 4 500508 Schlauchschelle / Hose clip / Collier
4. 2 510580 Schlauch NW 19 / Hose Ø19 / Tuyau Ø19 500 mm
5. 2
8675050 Rückschlagventil / Non-return valve / Clapet de retenue
6. 2 9165320 Ansaugsieb / Suction sieve / Crépine Ø 280
Anschlusssatz Evolution, aus Rotguss Art.-Nr. 8360020, aus Bronze Art.-Nr. 8360021
Fittings Evolution, made of gun metal code 8360020, made of bronze code 8360021
Ensemble de raccordement Evolution, en laiton rouge réf. 8360020, en bronze réf. 8360021
Anschlussarmatur / Connecting fitting / Élément de jonction





































a brand of Hugo Lahme GmbH
5
Stand 01/2015 Art.-Nr.: 578288
Zusatzteile gehören nicht zum Lieferumfang und sind gesondert anzufordern!
Flanschsatz mit Dichtungen und Schrauben Art.-Nr. 8350150 (Rotguss) / 8350151 (Bronze).
Accessories are not part of the standard delivery and have to be ordered separately!
Flange kit with seals and screws code 8350150 (gun metal) / 8350151 (bronze).
Les accessoires ne faisant pas partie de la livraison et sont à commander séparément!
Flasque avec joint et vis de fixation réf. 8350150 (laiton rouge) / 8350151 (bronze).
Einbaubeispiel / Installation example / Exemple de montage
Restliche Positionen siehe vorstehende Tabelle!
The other positions are in the preceding table!
Les autres positions se trouvent au tableau précédent !
Art.-Nr. / Code / Réf. 8360021 Bronze / Bronze / Bronze
Pos.
Item
Pos.
Stückzahl
Quantity
Quantité
Art.-Nr.
Code
Réf.
Artikelbezeichnung / Description / Désignation
Anschlusselemente / Fitting kit / Kit de raccordement - Art.-Nr. / Code / Réf. 8360051
2. 2 577522 Schlauchtülle / Hose nozzle / Embout de tuyau NW19/G½
7. 1
8360151121 Druckverteiler / Pressure distributor / Distributeur de pression
8. 2 7184051 Schieber / Valve / Vanne papillon G2½
9. 1 7158551 Pumpendruckstutzen / Pump pressure socket / Embout de sortie de pompes G2½/90°
10. 1
7754051 Pumpe, DS / Pump, 3-phase current / Pompe, courant triphasé 2,6 kW
X = Mindestmaß vom
fertigen Beckengrund!
X = Minimum distance from
the finished pool bottom!
X = Distance minimum
du fond de bassin!
Anschlusselemente / Fitting kit / Kit de raccordement - Art.-Nr. / Code / Réf. 8360050
7. 1
8360150101 Druckverteiler / Pressure distributor / Distributeur de pression G2½ & 2 x G2
8. 2
7184050 Schieber / Valve / Vanne papillon G2½
9. 1
7158550
Pumpendruckstutzen / Pump pressure socket /
Embout de sortie de pompes G2½/90°
10. 1
7754050 Pumpe, DS / Pump, 3-phase current / Pompe, courant triphasé 2,6 kW
11. 1 7336550 Schaltung / Control / Boîtier de commande
Wasserspiegel / Water level / Niveau d' eau









Wasserspiegel / Water level / Niveau d' eau










a brand of Hugo Lahme GmbH
6
Stand 01/2015 Art.-Nr.: 578288

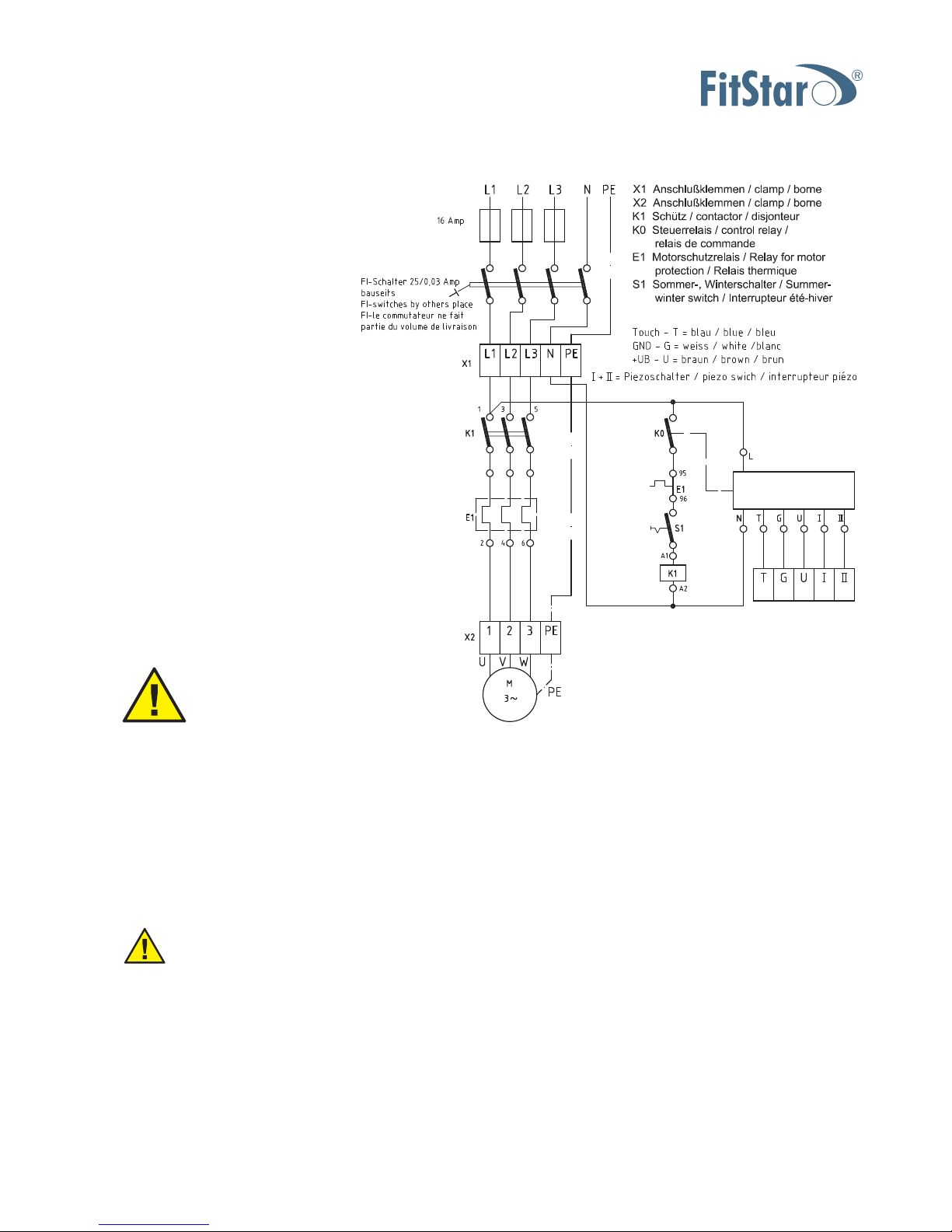

Schaltung
Wiring
Câblage de raccordement
Elektrischer Anschluss (bauseits zu erstellen)
Für die Schaltung wird ein Zuleitungskabel von 5 x 2,5 mm² benötigt. Absicherung 3 x 16 Ampere träge.
Fehlerstromschutzschalter (FI-Schalter / Nennfehlerstrom 30 mA), der für die Gegenschwimmanlage bestimmt ist muss in jedem
Fall installiert werden. Das Zuleitungskabel von der Schaltung zur Drehstrom-Pumpe ist 4 x 2,5 mm².
Einbau der Schaltung
Die maximale Entfernung der Schaltung vom Piezoschalter beträgt 25 m.
Die Schaltung ist in einem trockenen Raum zu installieren.
Zur Sicherung der Pumpe ist ein Motorschutzrelais in die Schaltung eingebaut. Dieses Motorschutzrelais muss bauseitig ein-
gestellt werden. Die Stromaufnahme der einzelnen Phasen ist im Betriebszustand zu messen. Das Motorschutzrelais ist auf den
Nennstrom des Motors einzustellen. Eine Funktionsprüfung ist unbedingt erforderlich.
ACHTUNG!
Die Vorschriften des VDE und des örtlichen EVU (Elektrizitäts-Versorgungs-Unternehmen) sind bei der Installa-
tion der Anlage unbedingt zu beachten. Installation nur durch einen beim örtlichen EVU zugelassenen Elektro-
Installateur, nach VDE 0100 Teil 702 und 430 ausführen lassen.
Electrical connection (to be made on site)
You need a power supply cable 5 x 2.5 mm² for the control box. Use 3 x 16 ampere slow-blowing fuse.
The Residual Current Device (RCD FI-stream protection 30 mA) which is designated for the counter-current has always to be
installed. The power supply cable of the control to the 3-phase current pump is 4 x 2.5 mm².
Installation of the control
The maximum distance from the control to the piezo switch is 25 m. The control has to be installed in a dry place.
A relay for motor protection is built in the control for the protection of the pump. This relay for motor protection has to be
adjusted on site. The power input of the seperate phases has to be measured during the operation process. The relay for motor
protection has to be adjusted to the measured rated current of the motor. A control of this function is absolutly necessary.
ATTENTION:
During the installation you have to follow the installation regulations and regulations of the responsible Energy
Supply Company. The installation work has to be conducted only by a certified electrician according to
German standard VDE 0100 part 702 and 430.
Raccordement électrique (hors construction)
Le raccordement de la pompe doit être effectué à l'aide d'un câble 5 x 2,5 mm² d'une protection primaire par fusible 3 x 16 ampère
à action retardée et d'un disjoncteur FI (différentiel de perte 30 mA), est nécessaire pour la nage à contre courant, cette protec-
tion supplémentaire suivant la norme C 15-100 /VDE 0100 doit être installée.
Le câble d'alimentation de la commande à la pompe est 4 x 2,5 mm².
Mise en place d'un interrupteur piézoélectrique:
La distance maximum de la commande au boîtier de commande est de 25 m. La commande est à installer dans un local sec.
Le relais thermique pour la protection de pompe se trouve dans la commande. L'installateur électricien doit calibrer le relais ther-
mique en fonction d'une mesure de courant nominal (pince ampèrmetrique) nécessaire sur les phases. Un contrôle de fonction
est absolumment necessaire.
ATTENTION:
Les réglementations VDE et des distributeurs d'énergie régionaux, sont obligatoirement à respecter.
L'installation ne doit être réalisée que par un électricien agrée par ces organismes, et avoir les connaissances des
différentes normes VDE 0100 § 702 et 430 et de la C 15-100 -702.

a brand of Hugo Lahme GmbH
7
Stand 01/2015 Art.-Nr.: 578288
Schaltung / Wiring / Branchement
An einer Schaltung darf jeweils nur ein Sensor- oder ein Piezoschalter angeschlossen werden!
Ein Parallelbetrieb beider Schalter ist nicht möglich! Sensorschalter nicht öffnen, da sonst Gewährleistungsverlust!
Die Schaltleistung der Steuerplatine beträgt maximal 1 Ampere! Motorschutzrelais einstellen! Anschlussklemme Piezo verwenden.
Only one sensor or one piezo switch may be connected to one control! A parallel use of both switches is not possible!
Do not open the sensor switch, otherwise loss of warranty! The maximum power of the control panel is 1 ampere!
Adjust the relay for motor protection! Use terminal clamp piezo.
Seulement un interrupteur optique ou un interrupteur piézoélectrique est à brancher a une commande !
Une opération en parallèle des deux interrupteurs n'est pas possible !
Ne jamais ouvrir l’interrupteur optique, sous perte de garantie constructeur !
La puissance absorbée de la platine de contrôle est de 1 ampère maximum ! Calibrer le relais thermique! Utilisez la borne piézo.
Ist eine DIN EN 13451-konforme Installation der Anlage vorgesehen, muss der Abstand zwischen den nächstgelegenen Punkten der
Außendurchmesser der Ansaugsiebe mindestens 2 m betragen und es muss auf eine gleiche Länge der Verrohrung von den Ansaug-
gehäusen zum Schieber geachtet werden. Die Vorgaben der DIN EN 13451 sind bei der Installation zu berücksichtigen.
Is the installation of the system to be compliant to DIN EN 13451 the distance between the nearest points of the outer diameter of
the suction sieves has to be at least 2 m and an equal lenght of piping from the suction housings to the valves has to be assured.
The instructions of DIN EN 13451 have to be followed during installation.
Si une installation suivant la norme DIN EN 13451 est prévue la distance entre les points les plus proches du diamètre extérieur
des crépines d'aspiration ne doit pas être inférieure à 2 m et la tuyauterie doit impérativement être de même longueur du boîtier
d'aspiration jusqu'à la vanne papillon. Les instructions de la norme DIN EN 13451 sont impérativement à respecter.
ACHTUNG / ATTENTION / ATTENTION:
ACHTUNG
ATTENTION
ATTENTION
Schalterbild Sensor-/ Piezoschaltung
400V / 3 N ∼2,6kW DS Art.-Nr. 7336550
Circuit diagram wiring code 7336550
Schéma de raccordement réf. 7336550

a brand of Hugo Lahme GmbH
8
Stand 01/2015 Art.-Nr.: 578288
1. Standort
Es wird empfohlen, das Pumpenaggregat der Gegenschwimmanlage so anzuordnen, dass die Verbindung zwischen Pumpe und
Armaturenteilen so kurz wie möglich gehalten wird. Es ist auf jeden Fall darauf zu achten, dass der Einbau des Pumpenaggregates
so vorgenommen wird, dass die Achse waagerecht verläuft. Es ist möglich, dass der Standort der Pumpen aus baulichen Gründen
verlegt wird. Damit nicht zu grosse Strömungsverluste in der Saugleitung auftreten, empfehlen wir eine Entfernung von max. 5 m
nicht zu überschreiten, wobei darauf zu achten ist, dass bei diesem Maximalbereich die Rohre knickfrei und waagerecht verlegt
werden. Bei grösseren Entfernungen muss der Querschnitt der Rohrleitung entsprechend vergrössert werden. Der Standort der
Pumpe ist so zu wählen, dass eine Umgebungstemperatur von 40° Celcius nicht überschritten wird. Da das Pumpenaggregat
serienmässig nicht selbstansaugend ist, ist es unterhalb der Wasserspiegellinie zu installieren. Die Pumpe und Absperrelemente
müssen jederzeit leicht zugänglich sein. Eine Be- und Entlüftung sowie Bodenablauf sind unbedingt im Pumpenschacht aus-
reichend dimensioniert vorzusehen.
2. INSTALLATION
Die Anlage wird serienmäßig mit allen erforderlichen Anschlusselementen geliefert. Der Einbausatz ist passend für eine 240 mm
starke Betonwand ausgelegt. Er sollte so eingebaut werden, dass die Mitte der Strahldüse ca. 200 - 250 mm unter dem Wasser-
spiegel liegt und einen Mindestabstand zur seitlichen Wand von 1,5 m hat.
Nach Fertigstellung der Bauarbeiten und Säubern der Einbausätze wird die Armatur montiert. Luft- und Piezoanschluss sind mit
den entsprechenden Übergängen im Einbausatz zu verbinden. Beim Einschieben der Armatur dürfen die Kabel nicht geknickt
werden. Die Armatur mittels der mitgelieferten Schrauben am Einbausatz befestigen.
Im Pumpenschacht wird anschliessend an dem Luftschlauch das Rückschlagventil angebracht. Das Rückschlagventil muss über
dem Wasserspiegel befestigt werden. Das Piezokabel an der Schaltung anschliessen. Das Ansaugsieb mittels der mitgelieferten
Schrauben am Einbausatz befestigen. Die Verbindung zwischen Pumpe und Einbausatz wird nach Zeichnung und Stückliste
hergestellt. Die Verrohrung wird bauseits erstellt.
3. INBETRIEBNAHME
Anlage nur bei gefülltem Becken in Betrieb nehmen. Ein Trockenlauf der Pumpe ist unbedingt zu vermeiden.
1. Beide Kugelhähne öffnen und Anlage über den Piezoschalter einschalten.
2. Luftbeimischung prüfen.
3. Schlauch- oder Rohrverbindungen im Betriebszustand auf Leckage prüfen. Durch Temperaturunterschiede kann
ein Nachziehen der Verbindungen erforderlich werden. (Armatur soweit wie möglich drosseln und auf Leckage prüfen).
4. BEDIENUNG
Über den Piezoschalter wird die Anlage durch Fingerdruck ein- und ausgeschaltet. Die Einstrahldüsen sind richtungsverstellbar.
Der Wasserstrahl sollte so verändert werden, dass der Schwimmer gegen den vollen Strahl schwimmt.
5. ÜBERWINTERN
Die Pumpe muss unbedingt entleert werden. Beide Kugelhähne zudrehen und Entleerungsschraube am Pumpengehäuse öffnen.
Die Schaltung darf bei Stillstandszeiten (außer Wartungsarbeiten) niemals spannungslos geschaltet werden! Kondensatbildung!
Überwinterung des Piezotasters: Aus Sicherheitsgründen ist der Piezotaster über den Schalter am Schaltkasten zu deaktivieren,
d.h. auf Winterbetrieb zu stellen!
6. Störungssuche
6-1. Anlage bringt nicht genug Leistung: Falsche Drehrichtung der Pumpe. Wasserspiegel nicht hoch genug.
Pumpe saugt Luft. Kugelhahn nicht ganz offen. Saugleitung undicht. Pumpe verstopft (Blätter etc.).
Sollten keine erkennbaren Ursachen vorliegen, muss der Kundendienst benachrichtigt werden.
6-2. Pumpe kann nicht eingeschaltet werden: Kabel zwischen Piezotaster und Schaltung, sowie Anschlussbelegung
der Schaltung und Schalter Sommer-/Winterbetrieb überprüfen. Evtl. Motorschutzrelais reseten.
6-3. Motorschutzrelais schaltet ab: Falsche Einstellung des Motorschutzrelais.
Motornennstrom und örtliche Verhältnisse müssen mit der Einstellung des Motorschutzrelais übereinstimmen.
Pumpe überhitzt - Motor abkühlen lassen, Motorschutzrelais reseten und erneut einschalten.
Phase ausgefallen - Sicherung überprüfen.
6-4. Fehlerstromschutzschalter schaltet ab: Anlage muss unbedingt von einem Elektroinstallateur überprüft werden.
Einbau- und Bedienungsanleitung

a brand of Hugo Lahme GmbH
9
Stand 01/2015 Art.-Nr.: 578288
1. POSITION
It is recommended to place the pump of the counter-current in a way that the connection between the pump and the fitting parts
is as short as possible. In any case you have to ensure that the pump is installed in a manner that the axle is in a horizontal posi-
tion. Changing the place of the pump is possible due to construction reasons. We recommend not to go beyond 5 m maximum
distance for avoiding any higher flow reduction on the suction side. While placing the installation please ensure that the pipes
in that maximum area are passed without breakes and in a horizontal way. If there are larger distances, you have to increase the
diametre of the pipes. The place of the pump has to be an area, where the ambient temperature does not exeed 40°C. Place the
pump under the water level because the pump does not suck itself. The pump and the locking parts have to be accessible any
time. Ventilation and drainage as well as floor drain have to be provided in the pump shaft.
2. INSTALLATION
The equipment is supplied as standard with all nessary fittings. The wall pack is suitable for 240 mm concrete wall. The wall pack
should be mounted in a way that the centre of the nozzle is between 200 and 250 mm below water level and is not placed less
than 1,5 m from the side wall.
After finishing of the construction and cleaning of the fitting parts, you may assemble the unit. The air and piezo connection of
the fitting have to be connected with the transitions in the wall pack. When pushing the fitting in, the cables must not be dam-
aged. Fix the fitting by using the delivered screws on the wall pack.
Now, the non-return-valve in the pump shaft has to be connected to the air hose. The non-return-valve has to be installed above
water level. The piezo cable has to be connected to the control box. Fix the suction sieve with the delivered screws on the wall
pack. The connection between the pump and the wall kit is made according to the drawing and part list. The piping is made on
site.
3. STARTING UP
Ensure that the pool is full of water before starting up the pump. Avoid any dry run of the pump.
1. Open both valves and turn on the installation by using the piezo switch.
2. Check the air injection.
3. Hose and tube connections have to be checked on leakage during the working process. Due to temperature
differences tighting of the connections can get neccessary. (Check the system on leakage by reducing the installa-
tion as much as possible).
4. OPERATING
It is switched on and off by using the piezo switch. The nozzle can be adjusted in the direction. Adjust the current speed in a
way that the swimmer can swim against the full jet.
5. HIBERNATION
The pump has to be empty. Close both valves and open the screw on the housing of the pump for emptying.
During down times the circuit should never be operated without voltage (except for maintenance work) due to danger of con-
densation forming. Piezo button during winter: For safety reasons the piezo button is to be deactivated using the switch on the
control box/cabinet, i.e. set to winter operation.
6. POSSIBLE PROBLEMS AND SOLUTIONS
6-1. Installation does not produce sufficient power: Pump is turning in the wrong direction. Water level is too low.
Pump sucks in air. Valve is not completly open. Suction pipe leaks. Pump is clogged (with leaves for instance).
If the causes can not be identified, inform the service responsible.
6-2. Pump can not be switched on: Check the cable between the piezo switch and the control and check the configura-
tion of the connection of the control and the switch for summer/winter operation. Possibly reset the motor protection relay.
6-3. Relay for motor protection switches off: Relay for motor protection is not adjusted correctly.
Rated current and local situations have to be consistent with the adjustment of the relay for motor protection.
Pump is overheated. Cool down the motor, reset motor protection relay and start it again.
Phase failed - check the fuses.
6-4. Residual Current Device (RCD) switches off: The equipment has to be checked by an electrician.
Installation instructions

a brand of Hugo Lahme GmbH
10
Stand 01/2015 Art.-Nr.: 578288
1. EMPLACEMENT
Il est conseillé de placer le groupe électro-pompe de nage à contre courant de façon que le raccordement entre la pompe et les
pièces à sceller et boîtier de commande soit aussi réduit que possible. Veiller à ce que l'axe du groupe électro-pompe soit horizon-
tal. Celui ci peut être déplacé mais, afin d'éviter des pertes de charge importantes dans le conduit d'aspiration. Il est conseillé de
ne pas dépasser une distance de 5 m. D'autre part, il est important que la tuyauterie à distance maximale que celle-ci soit posée
horizontalement et sans coudes éventuellement pour grande distance la section de tuyauterie doit être à cette effet dimension-
née. Il est indispensable de placer la pompe dans un endroit où la température ambiante ne dépasse pas 40° C. Le groupe électro-
pompe, n'étant pas auto-amorçant, doit être installé en-dessous du niveau de l'eau. La pompe et les vannes d'arrêt doivent
être facilement accessibles. Dans le puits de pompe (ou local technique enterré), il est absolument indispensable de prévoir un
système de ventilation et un drainage (écoulement).
2. INSTALLATION
La livraison comprend de série toutes les pièces à sceller ainsi que les éléments de raccordement. Les pièces à sceller sont prévues
pour un coffrage de 240mm. Les pièces à sceller doivent être positionnées de manière telle que le milieu de celle-ci se trouve à en-
viron 200 - 250 mm au-dessous du niveau d'eau. La distance entre un mur latéral ne doit pas être inférieure à 1,50 m. Après décof-
frage et autre gros œuvre un nettoyage des pièces à sceller est indispensable. Éffectuer le montage de l'élément de raccordement.
Le tuyau pour l'air et le câble pour bouton piézoélectrique sont à introduire dans le presse étoupe prévue à cet effet dans la pièce à
sceller. Le positionnement de la face avant doit être réalisé tel que le câble ne soit pas fortement plié. Fixer la face avant de la nage
à contre-courant sur la pièce murale à l'aide des vis faisant partie de la livraison. Dans le local technique le clapet anti-retour est
à fixer sur la conduite d'appel d'air le positionnement de celui-ci doit être impérativement au-dessus du niveau d'eau. Le tuyau
ou câble doivent être raccordé au boîtier de commande. Le raccordement entre la pompe et la pièce à sceller de NCC et à faire
suivant le schéma de montage et la liste de pièces et accessoires.
3. MISE EN SERVICE
Ne mettre en service l'installation que lorsque le bassin est plein d'eau. Une mise en marche de la pompe à sec est absolument
à éviter.
1. Ouvrir les deux vannes et faire une mise en marche à l'aide de l'interrupteur optique.
2. Contrôler l'addition d'air.
3. Contrôler les raccords des tuyaux en état de marche, par différence de température. Il est possible qu'un serrage
des colliers soit nécessaire (réduire le débit pour contrôler l'étanchéité)
4. EMPLOI
La plaque côte bassin de la nage à contre courant comprend tous les éléments de commande. L'arrêt et la mise en marche de
l'appareil s'effectue par la pression d'un doigt, sur l'interrupteur piézoélectrique. La buse peut être orientée dans toutes les direc-
tions. La direction du jet doit être directement sur le nageur.
5. HIVERNAGE
La pompe doit être vidangée. Fermer les deux vannes et ouvrir la vis de vidange sur le corps de pompe.
Le boîtier de commande ne doit jamais être déconnecté du secteur (seulement pour entretien) afin d'éviter toute condensation
dans le boîtier. Hivernage pour interrupteur piézoélectrique: Par sécurité il ce trouvent sur le boîtier de commande, un interrupt-
eur lumineux; celui-ci est à positionné sur le symbole d'hivernage.
6. RECHERCHE DES PANNES
6-1. L'installation n'a pas le débit suffisant: Mauvais sens de rotation de la pompe. Le niveau d'eau de bassin n'est
pas suffisant. Conduite d´aspiration non étanche. Les vannes ne sont pas ouvertes complètement.
La pompe est obstruée (feuilles, etc.). S'il n'y a pas d'autre causes, contacter notre service après-vente.
6-2. La pompe ne peut pas être mise en marche: Le câble entre l'interrupteur piézoélectrique et la commande et les
raccordements sont à contrôler et aussi l'interrupteur été/hiver. Éventuellement réinitialiser le relais thermique.
6-3. Le relais thermique se déclenche: Mauvais réglage du relais thermique. La puissance du moteur doit correspondre au
réglage du relais thermique (plaque signalétique). Au cas d'échauffement de pompe, laisser refroidir le moteur, réinitiali-
ser le relais thermique et réenclencher. Faute de phase, contrôler les fusibles.
6-4. Déclenchement du disjoncteur différentiel: L'installation doit être absolument contrôlée par un électricien.
Mise en place et mode d'emploi

a brand of Hugo Lahme GmbH
11
Stand 01/2015 Art.-Nr.: 578288
Der effektive Förderstrom ist abhängig von der Art der gewählten Verrohrung.
Pumpenleistung: 2,6 kW, DS, 230/400 V, 50 Hz Leistungsaufnahme: 3,4 kW
Stromaufnahme: 6,2 A
Durchflussmenge ca. 60 m³/h, bei einem Gegendruck von 1,1 bar.
Luftbeimischung ca. 5%.
The effective flow rate depends on the configuration of the pipework.
Rating: 2.6 kW, 3-phase current, 230/400 V, 50 Hz Power consumption: 3,4 kW
Current consumption: 6,2 A
Flow rate approximately 60m³/h on 1.1 bar counter pressure.
Addition of air approximately 5 %.
Le débit effectif est dépendant de la distance de la pompe.
Puissance de la pompe: 2,6 kW, courant triphasé, 230/400 V, 50 Hz Puissance absorbée: 3,4 kW
Courant d
' appel: 6,2 A
Débit de la pompe environ 60 m³/h avec une contre-pression de 1,1 bar.
Le réglage d
' apport d ' air est environ 5 %.
Kennlinie Rotgusspumpen Drehstrom
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
2,6 KW (DS)
20,50 20,28 19,56 18,31 16,50 14,28 11,47 6,66
11,50 11,50 11,50 11,50 11,50 11,50 11,50 11,50
Förderhöhe
in (m)
Fördermenge / delivery / debit (m³/h)
0,00
5,00
10,00
15,00
20,00
25,00
0 10 20 30 40 50 60 70
Fördermenge / delivery / Debit (m³/h)
Förderhöhe / delivery high / Hauteur Manomètrique (
m)
Stand: 02.2007 Z:\3-D CAD\WG5\Einbauanltg\FitStar\577701 Gegenschwimmanlagen_Cyclon_und_Cyclon_Duo\Zeichnungen\Kennlinien Rotgusspumpe Drehstrom
Fördermenge / Delivery rate / Débit (m3/h)
Förderhöhe / Delivery height / Hauteur manométrique (m)
Technische Daten der Pumpe
Technical specification of the pump
Données techniques des pompes
Technische Änderungen vorbehalten Technical amendments reserved Modifications techniques sous réserve
Kennlinie Pumpe / Characteristic line of pump / Caractéristique de pompe

a brand of Hugo Lahme GmbH
12
Stand 01/2015 Art.-Nr.: 578288
brands of Hugo Lahme GmbH
Hugo Lahme GmbH · Kahlenbecker Straße 2 · D-58256 Ennepetal · Germany
Telefon [phone] / 96 96-0 · Telefax +49 (0) 23 33 / 96 96 46
[email protected] · www.lahme.de
Hugo Lahme
Perfektion in jedem Element.
