1INTRODUCTION
Thank you for purchasing LED PAR 64 18x10 RGBW Mk2. For safety reasons and to ensure the trouble-free
operation, carefully read the instructions.
2SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. The device must be installed on stable structures
6. Always use steel security cable to attach the device to a stable structure
7. Do not connect power supply to more than 7 devices in series.
3PRODUCT INFORMATION
The device is equipped with high-quality, bright LEDs, while maintaining a small electric power
consumption, low operating temperature and long life. Unique design, high quality and high durability
make this device a great tool for both power users and those, who value simplicity and reliability.
The ergonomic handles (included) facilitates the use of the device in any condition. In order to expand the
range of mounting options, the holder has an additional mounting holes.
The electronics is made of high quality components and offers several features such as:
3.1 Features
3 separately controlled section
16-bit dimming resolution
Various dimming curves for smooth dimming in 8-bit mode
Dim delay (light bulb simulation)
Full DMX signal regeneration
Electronic protection against overheating
THEATRE or DISCO cooling volume modes.
Permanent color correction
Native support for optional wireless DMX module
3.2 Specification
Power supply voltage: 100 - 245V
Voltage frequency: 50/60Hz
Diode type: 4in1
Number of diodes: 18
Diode power: 10W
Beam angle: 25°
Display: Color LCD 1,8”
Color: RGBW
Dimming: Linear: 0 - 100%

LED PAR 64 18x10W 4in1 RGBW SHORT Mk2 - P7100454
www.flash-butrym.pl
3
Number of DMX channels: 21 modes (3-24 channels)
DMX standard: DMX 512
Control interface: 4 buttons
Operating modes: DMX512, Auto, Sound-controlled, Manual color, Master
Features: 16-bit dimming, DMX Signal regeneration, Electronic protection against overheating
AC IN: powerCON
AC OUT: powerCON
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
IP Rating: IP20
Housing made: ABS + steel
Cooling: Active, temperature-controlled
Dimensions: 30x27x13cm
Weight: 3 Kg

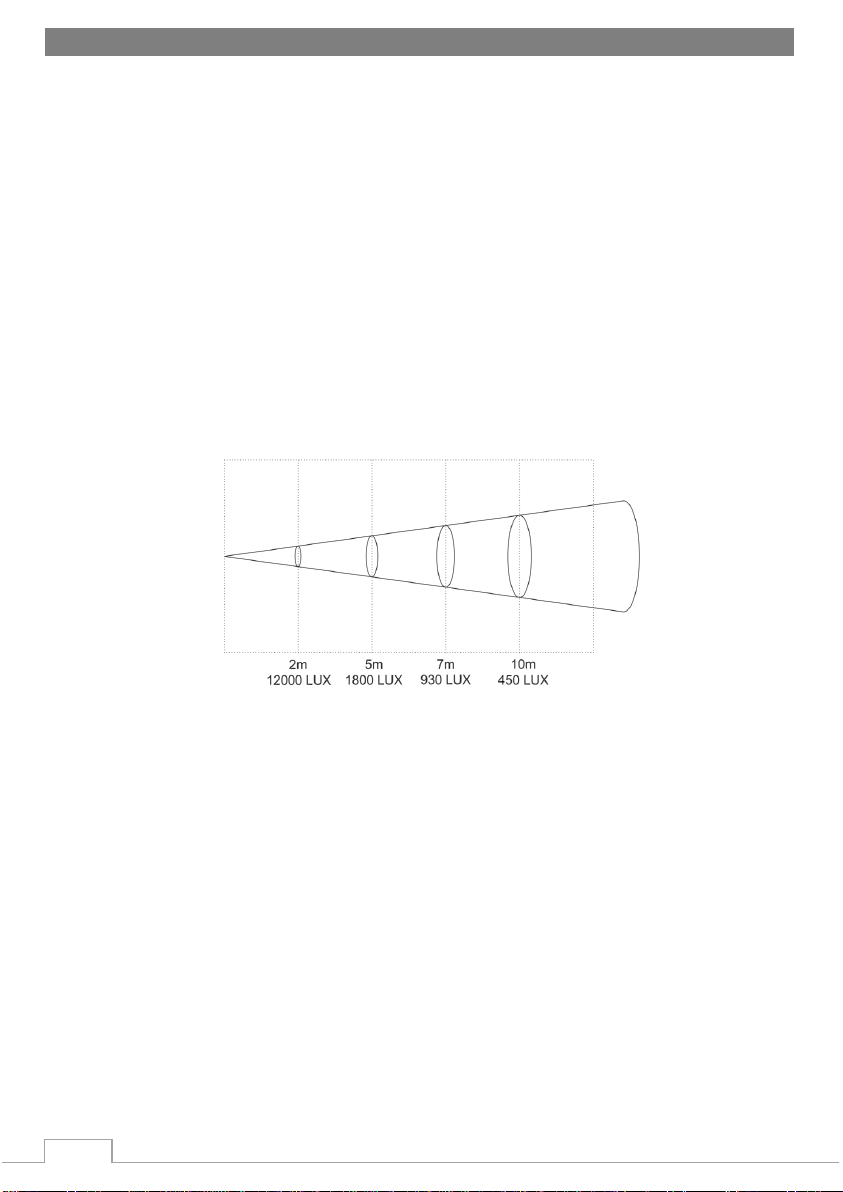

3.3 Photometric data
4INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
CAUTION! Always use steel security cable to attach the device to a stable structure.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in/out): powerCON socket
5.1 Connecting DMX signal

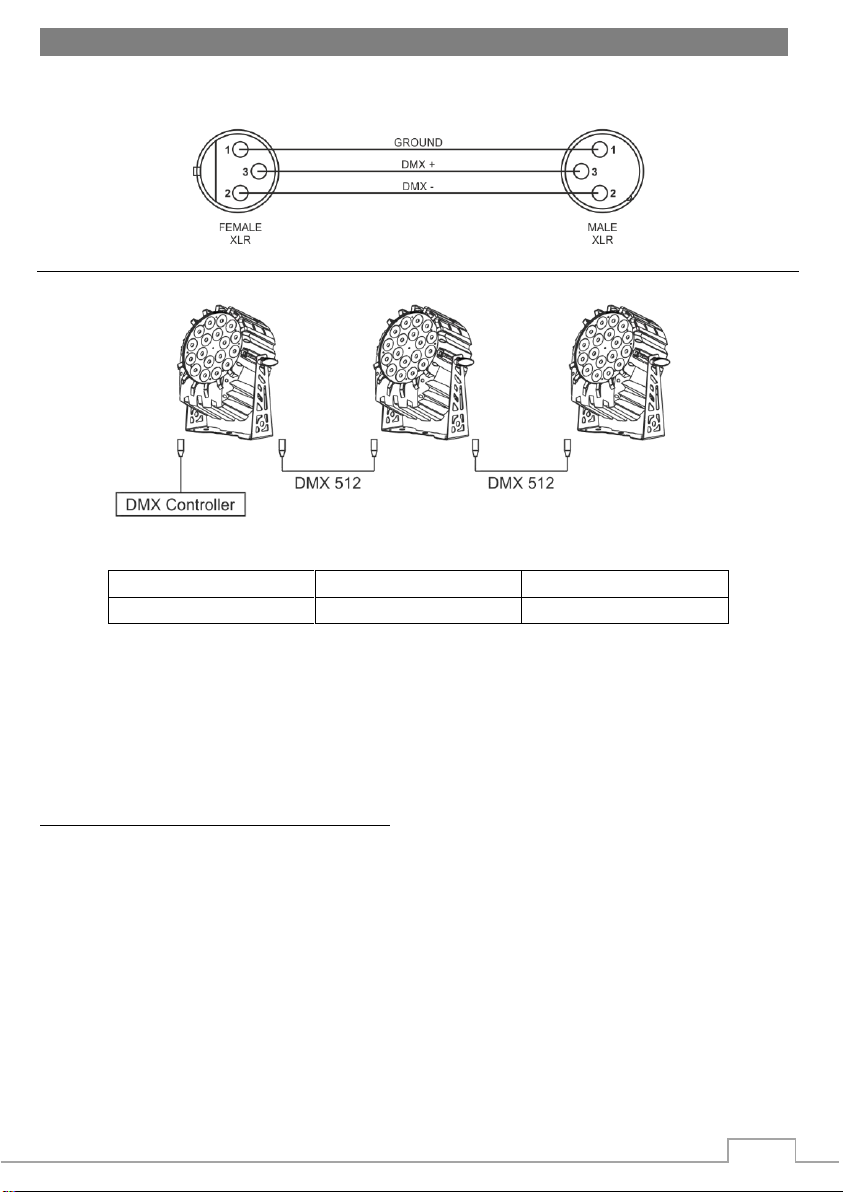

The connection is performed using cable with XLR-female -> XLR-Male plugs.

www.flash-butrym.pl
4
5.2 Voltage specification
Input Voltage
Total Power
Frequency
100~245V
185W
50/60Hz
5.3 Connecting power supply
The connection is performed using power cable with PowerCon connector (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
Maximum number of devices connected in series: 7
6OPERATION MANUAL
6.1 Control panel
The control panel is equipped with LCD display and 4 control buttons with the following functions:
1. ESC –go back from the selected options, go to upper menu, cancel changes
2. DOWN –choose option, edit parameter
3. UP –choose option, edit parameter
4. ENTER edit selected option, confirm changes
6.2 Master / slave
To achieve desired effects with Master/slave mode set the first device in DMX chain as Master (MASTER
function is [ON] ). Set the following devices to DMX mode -> Classic 8 -> CH 001

LED PAR 64 18x10W 4in1 RGBW SHORT Mk2 - P7100454
www.flash-butrym.pl
5
6.3 DMX channel list
CH Classic-6 Classic-8 M-Control-10 Pro-6 Pro-7 RGB RGBW RGB 16bit RGBW 16bit Flash A-DMX
1 Dimmer Dimmer Dimmer RED RED RED RED RED RED RED
2 Strobe Strobe Strobe GREEN GREEN GREEN GREEN R fine R fine GREEN
3 RED RED RED BLUE BLUE BLUE BLUE GREEN GREEN BLUE
4 GREEN GREEN GREEN WHITE WHITE White G fine G fine WHITE
5 BLUE BLUE BLUE Dimmer Dimmer BLUE BLUE Dimmer
6 WHITE WHITE WHITE Strobe Dimmer fine B fine B fine EMPTY
7 Macro/Color Macro/Color Strobe White Strobe
8
Speed for
Macro/Pulse
Speed for
Macro/Pulse
White fine Macro/Color
9
Macro
background
color
10
Macro
background
dimmer
1 section

www.flash-butrym.pl
6
CH
1 Dimmer Dimmer RED RED RED RED RED RED RED
2 Strobe Strobe GREEN GREEN GREEN GREEN R fine R fine GREEN
3 RED RED RED RED BLUE BLUE BLUE BLUE GREEN GREEN BLUE
4 GREEN GREEN GREEN GREEN WHITE WHITE RED White G fine G fine WHITE
5 BLUE BLUE BLUE BLUE RED Dimmer GREEN RED BLUE BLUE Dimmer
6 WHITE WHITE WHITE WHITE GREEN Dimmer fine BLUE GREEN B fine B fine EMPTY
7 RED Dimmer RED Dimmer BLUE Strobe RED BLUE RED White Strobe
8 GREEN Strobe GREEN Strobe WHITE RED GREEN White R fine White fine Macro/Color
9 BLUE RED BLUE RED RED GREEN BLUE RED GREEN RED RED
10 WHITE GREEN WHITE GREEN GREEN BLUE GREEN G fine R fine GREEN
11 RED BLUE RED BLUE BLUE WHITE BLUE BLUE GREEN BLUE
12 GREEN WHITE GREEN WHITE WHITE Dimmer White B fine G fine WHITE
13 BLUE Dimmer BLUE Dimmer Dimmer fine RED BLUE Dimmer
14 WHITE Strobe WHITE Strobe Strobe R fine B fine EMPTY
15 RED RED RED GREEN White Strobe
16 GREEN GREEN GREEN G fine White fine EMPTY
17 BLUE BLUE BLUE BLUE RED RED
18 WHITE WHITE WHITE B fine R fine GREEN
19 Dimmer GREEN BLUE
20 Dimmer fine G fine WHITE
21 Strobe BLUE Dimmer
22 B fine EMPTY
23 White Strobe
24 White fine EMPTY
2
3
1
2
3
Macro bckg color
Macro bckg dimmer
Dimmer
Dimmer fine
Strobe
1
2
3
Macro/Color
Speed for
Macro/Pulse
Macro bckg color
Macro bckg dimmer
Macro/Color
Speed for
Macro/Pulse
2
1
2
3
1
2
3
2
3
1
2
3
3
1
2
3
1
2
3
1
2
3
Dimmer
Strobe
3xRGB 16bit
3xRGBW 16bit
3xFlashA-DMX
Dimmer
Strobe
1
1
1
3 sections
Classic-14
3xClassic-6
M-Control-18
M-Control-22
Pro-15
Pro-21
3xRGB
3xRGBW

LED PAR 64 18x10W 4in1 RGBW SHORT Mk2 - P7100454
www.flash-butrym.pl
7
DMX
Value
MACRO/COLOR
SPEED channel
function
0-5
no function
no function
6-10
Color: red
0=no function; 1-255 pulse speed
11-15
Color: green
16-20
Color: blue
21-25
Color: cyan
26-30
Color: magenta
31-35
Color: yellow
36-40
Color: light-red
41-45
Color: light-green
46-50
Color: light-blue
51-55
Color: orange
56-60
Color: mint
61-65
Color: sky blue
66-70
Color: light-cyan
71-75
Color: light-magenta
76-80
Color: light-yellow
81-85
Color: white
86-90
Color: white 9000K
91-95
Color: white 6500K
96-100
Color: white 5600K
101-105
Color: white 5000K
106-110
Color: white 4500K
111-115
Color: white 3200K
116-120
Color: white 2500K
121-125
Color: white 2200K
126-130
Macro 1: change R-G-B
macro speed; slow to fast
131-135
Macro 2: change R-G-B-C-M-Y-W
136-140
Macro 3: change R-G-B-C-M-Y
141-145
Macro 4: change R-M-B-C-G-Y
146-150
Macro 5: fade R-G-B
151-155
Macro 6: fade R-G-B-C-M-Y-W
156-160
Macro 7: fade R-G-B-C-M-Y
161-165
Macro 8: fade R-M-B-C-G-Y
166-170
Macro 9: fade R-OR-Y
171-175
Macro 10: fade R-V-B-M
176-180
Macro 11: fade G-C-B-V
181-185
Multi-section macro 1: chaser forward
186-190
Multi-section macro 2: chaser backward
191-195
Multi-section macro 3: chaser smooth forward
196-200
Multi-section macro 4: chaser smooth backward
201-205
Multi-section macro 5: 21/12

www.flash-butrym.pl
8
206-210
Multi-section macro 6: 21/12 smooth
211-215
Multi-section macro 7: in-out forward
216-220
Multi-section macro 8: in-out backward
221-225
Multi-section macro 9: in-out smooth forward
226-230
Multi-section macro 10: in-out smooth bacward
231-235
Multi-section macro 11: rainbow
236-240
Sound mode 1
no function
241-245
Sound mode 2
246-250
Sound mode 3
251-255
Sound mode 4
DMX
Value
MACRO BACKGROUND COLOR
0-5
no function
6-10
Color: red
11-15
Color: green
16-20
Color: blue
21-25
Color: cyan
26-30
Color: magenta
31-35
Color: yellow
36-40
Color: light-red
41-45
Color: light-green
46-50
Color: light-blue
51-55
Color: orange
56-60
Color: mint
61-65
Color: sky blue
66-70
Color: light-cyan
71-75
Color: light-magenta
76-80
Color: light-yellow
81-85
Color: white
86-90
Color: white 9000K
91-95
Color: white 6500K
96-100
Color: white 5600K
101-105
Color: white 5000K
106-110
Color: white 4500K
111-115
Color: white 3200K
116-120
Color: white 2500K
121-125
Color: white 2200K
DMX
Value
STROBE
0-10
no function
11-255
Strobe, slow to fast

LED PAR 64 18x10W 4in1 RGBW SHORT Mk2 - P7100454
www.flash-butrym.pl
9
1WPROWADZENIE
Dziękujemy za zakup urządzenia LED PAR 18x10 RGBW Mk2. Ze względów bezpieczeństwa oraz w celu
zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Urządzenie należy instalować na stabilnych konstrukcjach
6. Należy zawsze używać stalowej linki zabezpieczającej w celu zapewnienia dodatkowego
mocowania do stabilnej konstrukcji.
7. Nie łączyć szeregowo kablem zasilającym więcej niż 7 urządzeń.
3INFORMACJE O PRODUKCIE
Urządzenie wyposażone jest w wysokiej jakości, jasne diody LED, przy zachowaniu niewielkiego zużycia
energii elektrycznej, niskiej temperatury pracy oraz dużej żywotności. Wyjątkowe wzornictwo, wysoka
jakość wykonania oraz materiały zapewniające dużą trwałość czynią to urządzenie doskonałym narzędziem
zarówno dla wymagających użytkowników jak i osób ceniących prostotę i niezawodność.
Znajdujący się w komplecie ergonomiczny uchwyt ułatwia korzystanie z urządzenia w każdych warunkach.
W celu poszerzenia zakresu możliwości montażu urządzenia na konstrukcjach stalowych zastosowano w
uchwycie dodatkowe otwory montażowe.
Moduł elektroniczny wykonany z wysokiej jakości komponentów oferuje szereg funkcji takich jak:
3.1 Funkcje
3 niezależnie kontrolowane sekcje LED
16-bitowa rozdzielczość sterowania jasnością
Możliwość zmiany charakterystyki sterowania jasnością (krzywe jasności)
Tryb opóźnienia reakcji na regulację jasności (symulacja żarówki)
Pełna regeneracja sygnału DMX
Elektroniczne zabezpieczenie przed przegrzaniem
Możliwość wyboru spośród dwóch trybów głośności chłodzenia: THEATRE lub DISCO
Możliwość stałej korekcji barwy
Natywna obsługa opcjonalnego bezprzewodowego modułu DMX
3.2 Specyfikacja
Pobór mocy: 145W / 185W
Napięcie zasilania: 100 - 245V
Częstotliwość napięcia: 50/60Hz
Typ diody: 4w1

www.flash-butrym.pl
10
Ilość diod: 18
Moc diody: 10W
Kąt świecenia: 25°
Wyświetlacz: kolorowy LCD 1,8”
Barwa: RGBW
Ściemnianie: Płynne: 0 - 100%
Ilość kanałów DMX: 21 trybów (3-24 kanałów)
Standard DMX: DMX 512
Sterowanie: 4 przyciski
Tryby pracy: DMX512, Auto, sterowanie dźwiękiem, ręczne ustawienie koloru, Master
Funkcje: 16-bitowa rozdzielczość regulacji jasności, Regeneracja sygnału DMX, Elektroniczne
zabezpieczenie przed przegrzaniem
AC IN: powerCON
AC OUT: powerCON
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
Stopień ochrony IP: IP20
Rodzaj obudowy: ABS + stal
Chłodzenie: Aktywne, kontrolowane temperaturą
Wymiary: 30x27x13cm
Waga: 3Kg
3.3 Dane fotometryczne
4INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.

LED PAR 64 18x10W 4in1 RGBW SHORT Mk2 - P7100454
www.flash-butrym.pl
11
UWAGA! Należy zawsze używać stalowej linki zabezpieczającej w celu zapewnienia dodatkowego
mocowania do stabilnej konstrukcji.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin
2. Zasilanie (wejście/wyjście) - złącza: powerCON
5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
100~245V
185W
50/60Hz
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i
wtyczką typu powerCON z drugiej strony (w zestawie).
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.

www.flash-butrym.pl
12
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
Maksymalna ilość urządzeń połączonych szeregowo kablem zasilającym: 7
6INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz LCD oraz w 4 przyciski sterujące o następujących
funkcjach:
1. ESC –wyjście do menu wyższego poziomu, anulowanie zmian
2. DOWN –wybór opcji, edycja parametru
3. UP –wybór opcji, edycja parametru
4. ENTER –edycja wybranej opcji, zatwierdzenie zmian
6.2 Master / slave
Aby uzyskać efekt sterowania Master/slave dla urządzeń połączonych szeregowo, pierwsze urządzenie w
szeregu należy przełączyć w tryb Master (funkcja MASTER włączona [ON]). Kolejne urządzenia należy
ustawić w tryb DMX mode -> Classic 8 -> CH 001

LED PAR 64 18x10W 4in1 RGBW SHORT Mk2 - P7100454
www.flash-butrym.pl
13
6.3 Lista kanałów DMX
Kanał Classic-6 Classic-8 M-Control-10 Pro-6 Pro-7 RGB RGBW RGB 16bit RGBW 16bit Flash A-DMX
1Ściemnianie Ściemnianie Ściemnianie CZERWONY CZERWONY CZERWONY CZERWONY CZERWONY CZERWONY CZERWONY
2 Strobo Strobo Strobo ZIELONY ZIELONY ZIELONY ZIELONY
CZERWONY
precyzyjnie
CZERWONY
precyzyjnie
ZIELONY
3 CZERWONY CZERWONY CZERWONY NIEBIESKI NIEBIESKI NIEBIESKI NIEBIESKI ZIELONY ZIELONY NIEBIESKI
4 ZIELONY ZIELONY ZIELONY BIAŁY BIAŁY BIAŁY
ZIELONY
precyzyjnie
ZIELONY
precyzyjnie
BIAŁY
5 NIEBIESKI NIEBIESKI NIEBIESKI Ściemnianie Ściemnianie NIEBIESKI NIEBIESKI Ściemnianie
6BIAŁY BIAŁY BIAŁY Strobo
Ściemnianie
precyzyjnie
NIEBIESKI
precyzyjnie
NIEBIESKI
precyzyjnie
WOLNY
7 Makro/Kolor Makro/Kolor Strobo BIAŁY Strobo
8
Prędkość makra/
pulsowania
koloru
Prędkość makra/
pulsowania
koloru
BIAŁY
precyzyjnie
Makro/Kolor
9Kolor tła Makr
10
Jasność koloru
tła Makr
1 sekcja

www.flash-butrym.pl
14
Kanał
1Ściemnianie Ściemnianie CZERWONY CZERWONY CZERWONY CZERWONY CZERWONY CZERWONY CZERWONY
2 Strobo Strobo ZIELONY ZIELONY ZIELONY ZIELONY
CZERWONY
precyzyjnie
CZERWONY
precyzyjnie
ZIELONY
3 CZERWONY CZERWONY CZERWONY CZERWONY NIEBIESKI NIEBIESKI NIEBIESKI NIEBIESKI ZIELONY ZIELONY NIEBIESKI
4 ZIELONY ZIELONY ZIELONY ZIELONY BIAŁY BIAŁY CZERWONY BIAŁY
ZIELONY
precyzyjnie
ZIELONY
precyzyjnie
BIAŁY
5 NIEBIESKI NIEBIESKI NIEBIESKI NIEBIESKI CZERWONY Ściemnianie ZIELONY CZERWONY NIEBIESKI NIEBIESKI Ściemnianie
6BIAŁY BIAŁY BIAŁY BIAŁY ZIELONY
Ściemnianie
precyzyjnie
NIEBIESKI ZIELONY
NIEBIESKI
precyzyjnie
NIEBIESKI
precyzyjnie
WOLNY
7 CZERWONY Ściemnianie CZERWONY Ściemnianie NIEBIESKI Strobo CZERWONY NIEBIESKI CZERWONY BIAŁY Strobo
8 ZIELONY Strobo ZIELONY Strobo BIAŁY CZERWONY ZIELONY BIAŁY
CZERWONY
precyzyjnie
BIAŁY
precyzyjnie
Makro/Kolor
9 NIEBIESKI CZERWONY NIEBIESKI CZERWONY CZERWONY ZIELONY NIEBIESKI CZERWONY ZIELONY CZERWONY CZERWONY
10 BIAŁY ZIELONY BIAŁY ZIELONY ZIELONY NIEBIESKI ZIELONY
ZIELONY
precyzyjnie
CZERWONY
precyzyjnie
ZIELONY
11 CZERWONY NIEBIESKI CZERWONY NIEBIESKI NIEBIESKI BIAŁY NIEBIESKI NIEBIESKI ZIELONY NIEBIESKI
12 ZIELONY BIAŁY ZIELONY BIAŁY BIAŁY Ściemnianie BIAŁY
NIEBIESKI
precyzyjnie
ZIELONY
precyzyjnie
BIAŁY
13 NIEBIESKI Ściemnianie NIEBIESKI Ściemnianie
Ściemnianie
precyzyjnie
CZERWONY NIEBIESKI Ściemnianie
14 BIAŁY Strobo BIAŁY Strobo Strobo
CZERWONY
precyzyjnie
NIEBIESKI
precyzyjnie
WOLNY
15 CZERWONY CZERWONY CZERWONY ZIELONY BIAŁY Strobo
16 ZIELONY ZIELONY ZIELONY
ZIELONY
precyzyjnie
BIAŁY
precyzyjnie
WOLNY
17 NIEBIESKI NIEBIESKI NIEBIESKI NIEBIESKI CZERWONY CZERWONY
18 BIAŁY BIAŁY BIAŁY
NIEBIESKI
precyzyjnie
CZERWONY
precyzyjnie
ZIELONY
19 Ściemnianie ZIELONY NIEBIESKI
20
Ściemnianie
precyzyjnie
ZIELONY
precyzyjnie
BIAŁY
21 Strobo NIEBIESKI Ściemnianie
22
NIEBIESKI
precyzyjnie
WOLNY
23 BIAŁY Strobo
24
BIAŁY
precyzyjnie
WOLNY
Kolor tła Makr
Jasność koloru tła
Makr
3
Macro bckg
Ściemnianie
Makro/Kolor
Kolor tła Makr
3
Prędkość makra/
pulsowania koloru
Ściemnianie
precyzyjnie
Makro/Kolor
Strobo
3
Prędkość makra/
pulsowania koloru
2
2
3
3
3
3
Ściemnianie
2
2
2
2
3
2
2
3
3
3
1
1
1
Strobo
Strobo
1
1
2
2
2
3xRGBW 16bit
3xFlashA-DMX
Ściemnianie
1
Ściemnianie
1
1
1
1
1
3 sekcje
Classic-14
3xClassic-6
M-Control-18
M-Control-22
Pro-15
Pro-21
3xRGB
3xRGBW
3xRGB 16bit

LED PAR 64 18x10W 4in1 RGBW SHORT Mk2 - P7100454
www.flash-butrym.pl
15
Wartość w
kanale DMX
MAKRO/KOLOR
Funkcja
kanału
PRĘDKOŚĆ
0-5
brak funkcji
brak funkcji
6-10
Kolor: red
0=brak funkcji; 1-255 prędkość pulsowania
11-15
Kolor: green
16-20
Kolor: blue
21-25
Kolor: cyan
26-30
Kolor: magenta
31-35
Kolor: yellow
36-40
Kolor: light-red
41-45
Kolor: light-green
46-50
Kolor: light-blue
51-55
Kolor: orange
56-60
Kolor: mint
61-65
Kolor: sky blue
66-70
Kolor: light-cyan
71-75
Kolor: light-magenta
76-80
Kolor: light-yellow
81-85
Kolor: biały
86-90
Kolor: biały 9000K
91-95
Kolor: biały 6500K
96-100
Kolor: biały 5600K
101-105
Kolor: biały 5000K
106-110
Kolor: biały 4500K
111-115
Kolor: biały 3200K
116-120
Kolor: biały 2500K
121-125
Kolor: biały 2200K
126-130
Makro 1: zmiana R-G-B
Prędkość makra: szybko-wolno
131-135
Makro 2: zmiana R-G-B-C-M-Y-W
136-140
Makro 3: zmiana R-G-B-C-M-Y
141-145
Makro 4: zmiana R-M-B-C-G-Y
146-150
Makro 5: przenikanie R-G-B
151-155
Makro 6: przenikanie R-G-B-C-M-Y-W
156-160
Makro 7: przenikanie R-G-B-C-M-Y
161-165
Makro 8: przenikanie R-M-B-C-G-Y
166-170
Makro 9: przenikanie R-OR-Y
171-175
Makro 10: przenikanie R-V-B-M
176-180
Makro 11: przenikanie G-C-B-V
181-185
Makro - wiele sekcji 1: chaser forward
186-190
Makro - wiele sekcji 2: chaser backward
191-195
Makro - wiele sekcji 3: chaser smooth forward
196-200
Makro - wiele sekcji 4: chaser smooth backward
201-205
Makro - wiele sekcji 5: 21/12

www.flash-butrym.pl
16
206-210
Makro - wiele sekcji 6: 21/12 smooth
211-215
Makro - wiele sekcji 7: in-out forward
216-220
Makro - wiele sekcji 8: in-out backward
221-225
Makro - wiele sekcji 9: in-out smooth forward
226-230
Makro - wiele sekcji 10: in-out smooth bacward
231-235
Makro - wiele sekcji 11: rainbow
236-240
Sterowanie dźwiękiem 1
brak funkcji
241-245
Sterowanie dźwiękiem 2
246-250
Sterowanie dźwiękiem 3
251-255
Sterowanie dźwiękiem 4
Wartość w
kanale DMX
KOLOR TŁA dla MAKR
0-5
brak funkcji
6-10
Kolor: czerwony
11-15
Kolor: zielony
16-20
Kolor: niebieski
21-25
Kolor: błękitny
26-30
Kolor: magenta
31-35
Kolor: żółty
36-40
Kolor: jasnoczerwony
41-45
Kolor: jasnozielony
46-50
Kolor: jasnoniebieski
51-55
Kolor: pomarańczowy
56-60
Kolor: miętowy
61-65
Kolor: sky blue
66-70
Kolor: jasnobłękitny
71-75
Kolor: jasny magenta
76-80
Kolor: jasnożółty
81-85
Kolor: biały
86-90
Kolor: biały 9000K
91-95
Kolor: biały 6500K
96-100
Kolor: biały 5600K
101-105
Kolor: biały 5000K
106-110
Kolor: biały 4500K
111-115
Kolor: biały 3200K
116-120
Kolor: biały 2500K
121-125
Kolor: biały 2200K
Wartość w
kanale DMX
STROBO
0-10
brak funkcji
11-255
Strobo, wolno-szybko
