Flash professional P7200042 User manual

USER MANUAL / INSTRUKCJA OBSŁUGI
LED WASHER 12X30W WHITE
2000K-3000K-4000K-9000K
P7200042

LED WASHER 12X30W WHITE 2000K-3000K-4000K-9000K - P7200042
www.flash-butrym.pl
1
Table of contents
1Introduction......................................................................................................................................................2
2Safety information ...........................................................................................................................................2
3Product information ........................................................................................................................................2
3.1 Features .......................................................................................................................................................2
3.2 Specification ................................................................................................................................................2
4Installation........................................................................................................................................................3
5Connections......................................................................................................................................................3
5.1 Connecting DMX signal.............................................................................................................................3
5.2 Voltage specification..................................................................................................................................4
5.3 Connecting power supply ........................................................................................................................4
6Operation manual............................................................................................................................................4
6.1 Control panel ..............................................................................................................................................4
6.2 DMX channel list ........................................................................................................................................5
Spis treści
1Wprowadzenie...............................................................................................................................................13
2Zasady bezpieczeństwa ................................................................................................................................13
3Informacje o produkcie .................................................................................................................................13
3.1 Funkcje.......................................................................................................................................................13
3.2 Specyfikacja...............................................................................................................................................13
4Instalacja .........................................................................................................................................................14
5Połączenia.......................................................................................................................................................14
5.1 Podłączenie sygnału DMX ......................................................................................................................14
5.2 Specyfikacja zasilania...............................................................................................................................15
5.3 Podłączanie zasilania...............................................................................................................................15
6Instrukcja użytkowania.................................................................................................................................15
6.1 Panel sterowania ......................................................................................................................................15
6.2 Lista kanałów DMX..................................................................................................................................16

www.flash-butrym.pl 2
1INTRODUCTION
Thank you for purchasing LED WASHER 12X30W WHITE. For safety reasons and to ensure the trouble-
free operation, carefully read the instructions.
2SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of
accidental electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect
the device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. The device must be installed on stable structures
6. Always use steel security cable to attach the device to a stable structure
7. Do not connect power supply to more than 4 devices in series.
3PRODUCT INFORMATION
3.1 Features
•12 sections controlled separately by DMX
•16-bit dimming resolution
•Various dimming curves for smooth dimming in 8-bit mode
•Dim delay (light bulb simulation)
•Full DMX signal regeneration
•Electronic protection against overheating
•THEATRE or DISCO cooling volume modes.
•Permanent color correction
•Native support for optional wireless DMX module
3.2 Specification
•Power consumption: 400W
•Power supply voltage: 100 - 245V
•Voltage frequency: 50/60Hz
•Fuse: F7AL
•Diode type: COB
•Number of diodes: 12
•Diode power: 30W
•Display: Color LCD
•Color: 4xWhite (2000K, 3000K, 4000K, 9000K)
•Beam angle: 50°
•Dimming: Linear: 0 - 100%
•Flash frequency (min): 1Hz
•Flash frequency (max): 20Hz
•DMX standard: DMX 512
•Control interface: 4 buttons
•Operating modes: DMX512, Auto, Sound-controlled, Master / Slave

LED WASHER 12X30W WHITE 2000K-3000K-4000K-9000K - P7200042
www.flash-butrym.pl
3
•Features: 16-bit dimming, various dimming curves, bulb simulation, DMX Signal regeneration,
Electronic protection against overheating
•AC IN: powerCON
•AC OUT: powerCON
•DMX IN: XLR - 3 pin
•DMX OUT: XLR - 3 pin
•IP Rating: IP20
•Housing made: Aluminum
•Cooling: Active
•Height [cm]: 8
•Width [cm]: 97
•Depth [cm]: 19
•Weight [kg]: 5
4INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
CAUTION! Always use steel security cable to attach the device to a stable structure.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in/out): powerCON socket

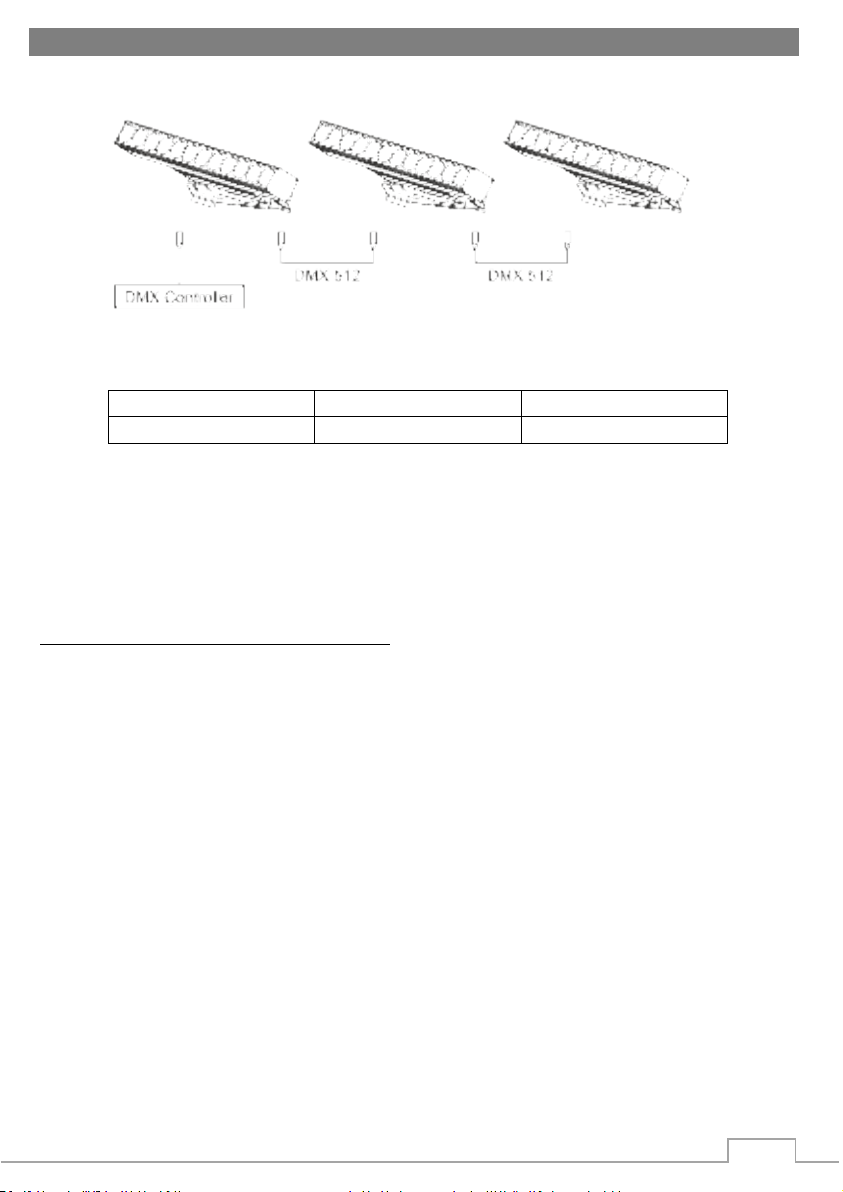

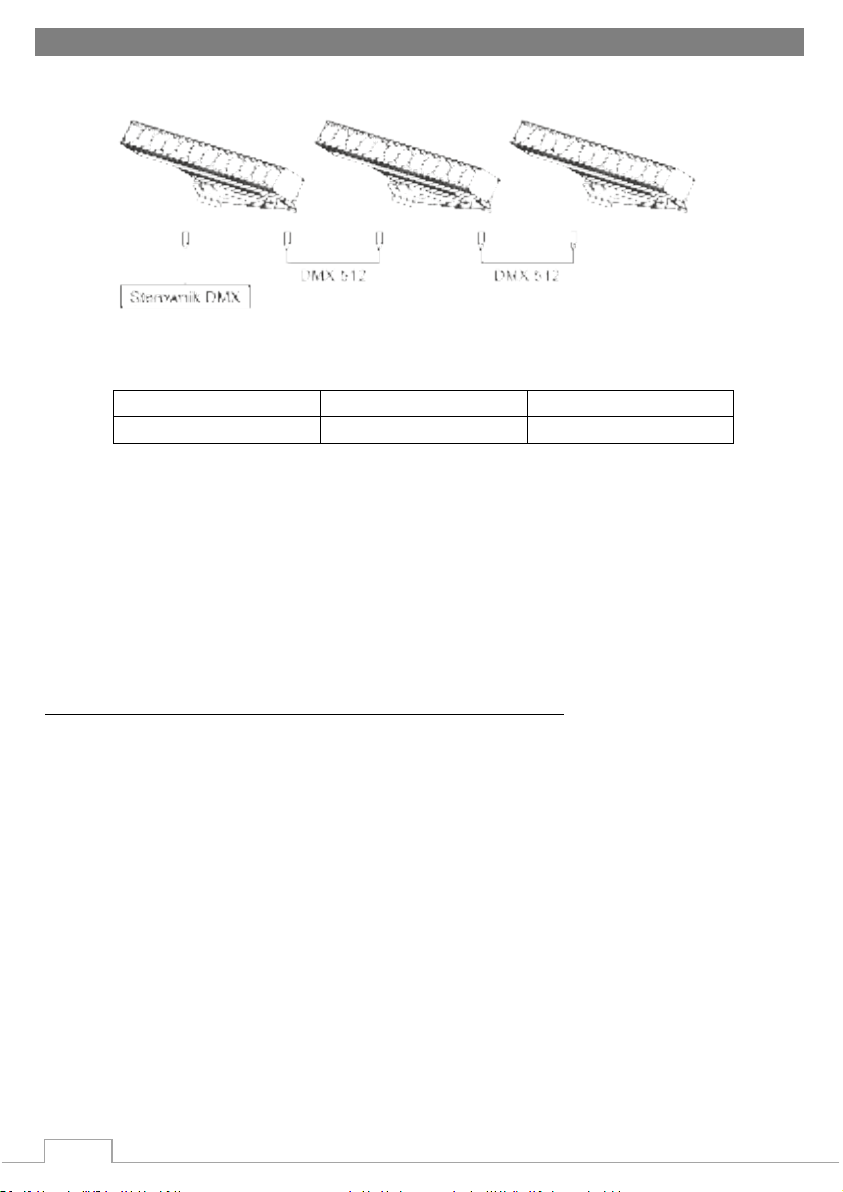

5.1 Connecting DMX signal

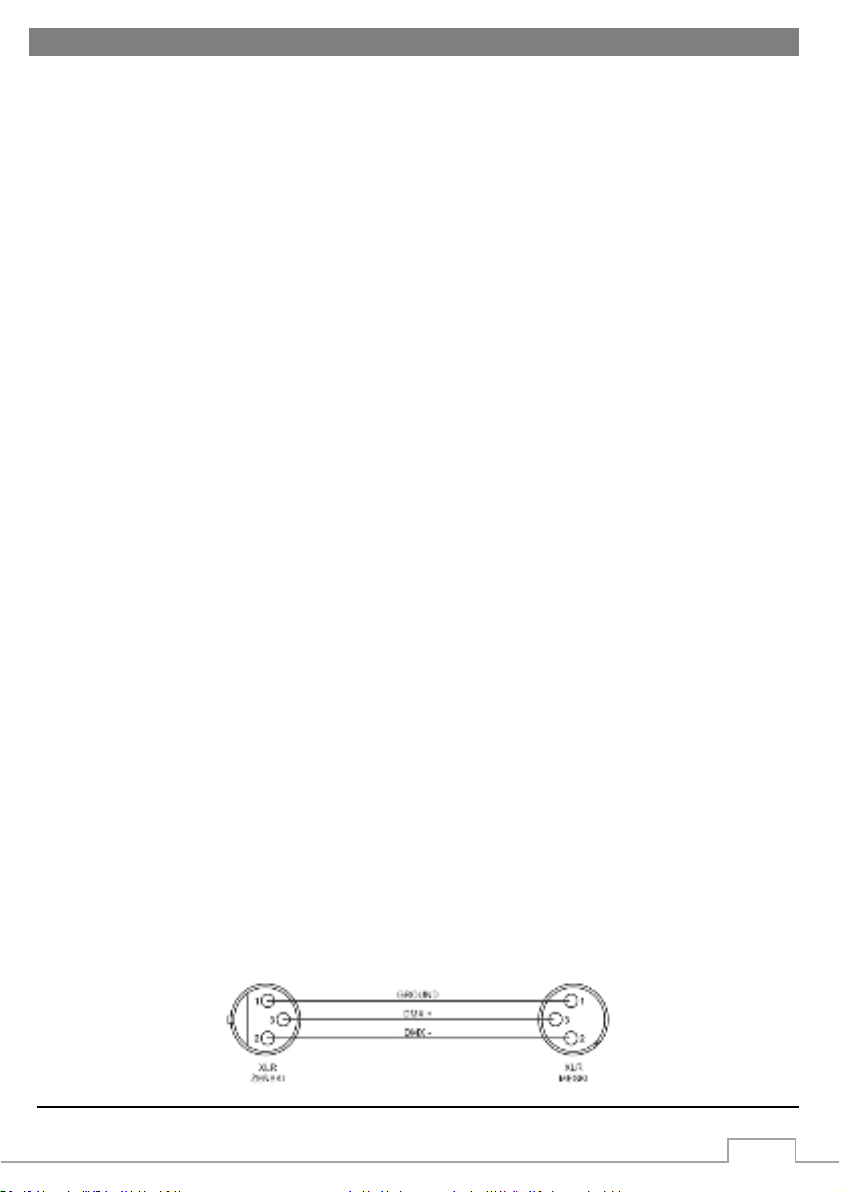

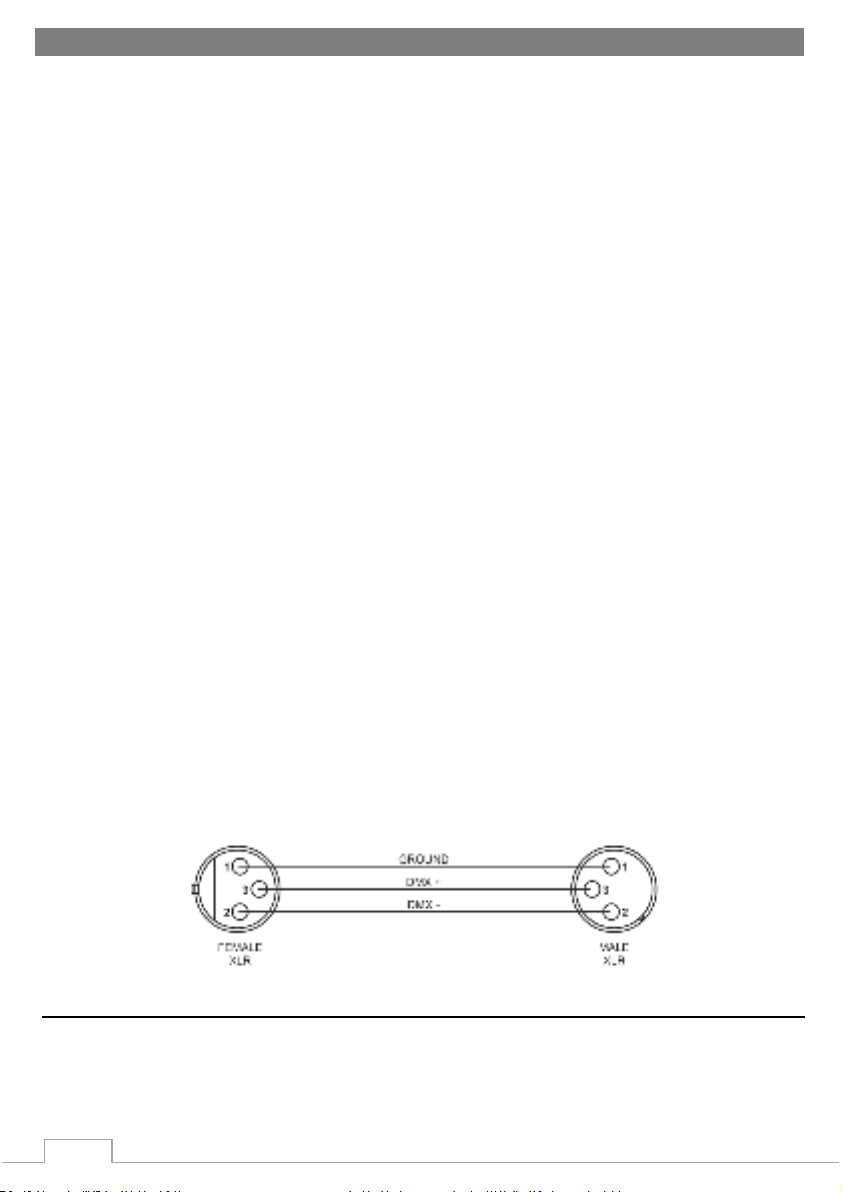

The connection is performed using cable with XLR-female -> XLR-Male plugs.

www.flash-butrym.pl 4
5.2 Voltage specification
Input Voltage
Total Power
Frequency
100~245V
400W
50/60Hz
5.3 Connecting power supply
The connection is performed using power cable with PowerCon connector (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
Maximum number of devices connected in series:4
6OPERATION MANUAL
6.1 Control panel
The control panel is equipped with LCD display and 4 control buttons with the following functions:
1. ESC – go back from the selected options, go to upper menu, cancel changes
2. DOWN – choose option, edit parameter
3. UP – choose option, edit parameter
4. ENTER edit selected option, confirm changes

LED WASHER 12X30W WHITE 2000K-3000K-4000K-9000K - P7200042
www.flash-butrym.pl
5
6.2 DMX channel list
CH Classic-6 Classic-8 M-Cont rol-10 Pro-6 Pro-7 vxy vxyz RGB 16bit vxyz 16bit Flash A-DMX
1Dimmer Dimmer Dimmer 2000K 2000K 2000K 2000K 2000K 2000K 2000K
2Strobe Strobe Strobe 3000K 3000K 3000K 3000K 2000K fine 2000K fine 3000K
32000K 2000K 2000K 4000K 4000K 4000K 4000K 3000K 3000K 4000K
43000K 3000K 3000K 9000K 9000K 9000K 3000K fine 3000K fine 9000K
54000K 4000K 4000K Dimmer Dimmer 4000K 4000K Dimmer
69000K 9000K 9000K Strobe Dimmer fine 4000K fine 4000K fine EMPTY
7Macro/Color Macro/Color Strobe 9000K Strobe
8
Speed for
Macro/Pulse
Speed for
Macro/Pulse
9000K fine Macro/Color
9
Macro
background
color
10
Macro
background
dimmer
1 section

www.flash-butrym.pl 6
CH
1Dimmer Dimmer White 1 White 1 White 1 White 1 White 1 White 1 White 1
2Strobe Strobe White 2 White 2 White 2 White 2 White 1 fine White 1 fine White 2
3White 1 White 1 White 1 White 1 White 3 White 3 White 3 White 3 White 2 White 2 White 3
4White 2 White 2 White 2 White 2 White 4 White 4 White 1 White 4 White 2 fine White 2 fine White 4
5White 3 White 3 White 3 White 3 White 1 Dimmer White 2 White 1 White 3 White 3 Dimmer
6White 4 White 4 White 4 White 4 White 2 Dimmer fine White 3 White 2 White 3 fine White 3 fine EMPTY
7White 1 Dimmer White 1 Dimmer White 3 Strobe White 1 White 3 White 1 White 4 Strobe
8White 2 Strobe White 2 Strobe White 4 White 1 White 2 White 4 White 1 fine White 4 fine Macro/Color
9White 3 White 1 White 3 White 1 White 1 White 2 White 3 White 1 White 2 White 1 White 1
10 White 4 White 2 White 4 White 2 White 2 White 3 White 2 White 2 fine White 1 fine White 2
11 White 1 White 3 White 1 White 3 White 3 White 4 White 3 White 3 White 2 White 3
12 White 2 White 4 White 2 White 4 White 4 Dimmer White 4 White 3 fine White 2 fine White 4
13 White 3 Dimmer White 3 Dimmer Dimmer fine White 1 White 3 Dimmer
14 White 4 Strobe White 4 Strobe St robe White 1 fine White 3 fine EMPTY
15 White 1 White 1 White 1 White 2 White 4 Strobe
16 White 2 White 2 White 2 White 2 fine White 4 fine EMPTY
17 White 3 White 3 White 3 White 3 White 1 White 1
18 White 4 White 4 White 4 White 3 fine White 1 fine White 2
19 Dimmer White 2 White 3
20 Dimmer fine White 2 fine White 4
21 Strobe White 3 Dimmer
22 White 3 fine EMPTY
23 White 4 Strobe
24 White 4 fine EMPTY
Macro bckg color
Macro bckg dimmer
3
Macro bckg dimmer
Macro/Color
Macro bckg color
3
Speed for
Macro/Pulse
Dimmer fine
Macro/Color
Strobe
3
Speed for
Macro/Pulse
2
2
3
3
3
3
Dimmer
2
2
2
2
3
2
2
3
3
3
1
1
1
Strobe
Strobe
1
1
2
2
2
3xRGBW 16bit
3xFlashA-DMX
Dimmer
1
Dimmer
1
1
1
1
1
3 sect ions
Classic-14
3xClassic-6
M-Control-18
M-Control-22
Pro-15
Pro-21
3xRGB
3x R GBW
3xRGB 16bit

LED WASHER 12X30W WHITE 2000K-3000K-4000K-9000K - P7200042
www.flash-butrym.pl
7
CH
1Dimmer Dimmer White 1 White 1 White 1 White 1 White 1
2Strobe Strobe White 2 White 2 White 2 White 1 fine White 1 fine
3White 1 White 1 White 1 White 1 White 3 White 3 White 3 White 2 White 2
4White 2 White 2 White 2 White 2 White 4 White 1 White 4 White 2 fine White 2 fine
5White 3 White 3 White 3 White 3 White 1 White 2 White 1 White 3 White 3
6White 4 White 4 White 4 White 4 White 2 White 3 White 2 White 3 fine White 3 fine
7White 1 Dimmer White 1 Dimmer White 3 White 1 White 3 White 1 White 4
8White 2 Strobe White 2 Strobe White 4 White 2 White 4 White 1 fine White 4 fine
9White 3 White 1 White 3 White 1 White 1 White 3 White 1 White 2 White 1
10 White 4 White 2 White 4 White 2 White 2 White 1 White 2 White 2 fine White 1 fine
11 White 1 White 3 White 1 White 3 White 3 White 2 White 3 White 3 White 2
12 White 2 White 4 White 2 White 4 White 4 White 3 White 4 White 3 fine White 2 fine
13 White 3 Dimmer White 3 Dimmer White 1 White 1 White 1 White 1 White 3
14 White 4 Strobe White 4 Strobe White 2 White 2 White 2 White 1 fine White 3 fine
15 White 1 White 1 White 1 White 1 White 3 White 3 White 3 White 2 White 4
16 White 2 White 2 White 2 White 2 White 4 White 1 White 4 White 2 fine White 4 fine
17 White 3 White 3 White 3 White 3 White 1 White 2 White 1 White 3 White 1
18 White 4 White 4 White 4 White 4 White 2 White 3 White 2 White 3 fine White 1 fine
19 White 1 Dimmer White 1 Dimmer White 3 White 1 White 3 White 1 White 2
20 White 2 Strobe White 2 Strobe White 4 White 2 White 4 White 1 fine White 2 fine
21 White 3 White 1 White 3 White 1 White 1 White 3 White 1 White 2 White 3
22 White 4 White 2 White 4 White 2 White 2 White 1 White 2 White 2 fine White 3 fine
23 White 1 White 3 White 1 White 3 White 3 White 2 White 3 White 3 White 4
24 White 2 White 4 White 2 White 4 White 4 White 3 White 4 White 3 fine White 4 fine
7
4
6
6
8
6
6
4
4
6
5
5
3
5
4
5
4
2
4
3
3
3
3
4
5
4
3
2
2
2
2
3
2
3
3
1
1
1
Strobe
Strobe
1
1
2
2
2
Dimmer
1
Dimmer
1
1
1
12 sections (p1)
Classic-50
12xClassic-6
M-Control-54
M-Control-76
Pro-51
12xRGB
12xRGBW
12xRGB 16bit
12xRGBW16bit

www.flash-butrym.pl 8
CH
25 White 3 Dimmer White 3 Dimmer White 1 White 1 White 1 White 1 White 1
26 White 4 Strobe White 4 Strobe White 2 White 2 White 2 White 1 fine White 1 fine
27 White 1 White 1 White 1 White 1 White 3 White 3 White 3 White 2 White 2
28 White 2 White 2 White 2 White 2 White 4 White 1 White 4 White 2 fine White 2 fine
29 White 3 White 3 White 3 White 3 White 1 White 2 White 1 White 3 White 3
30 White 4 White 4 White 4 White 4 White 2 White 3 White 2 White 3 fine White 3 fine
31 White 1 Dimmer White 1 Dimmer White 3 White 1 White 3 White 1 White 4
32 White 2 Strobe White 2 Strobe White 4 White 2 White 4 White 1 fine White 4 fine
33 White 3 White 1 White 3 White 1 White 1 White 3 White 1 White 2 White 1
34 White 4 White 2 White 4 White 2 White 2 White 1 White 2 White 2 fine White 1 fine
35 White 1 White 3 White 1 White 3 White 3 White 2 White 3 White 3 White 2
36 White 2 White 4 White 2 White 4 White 4 White 3 White 4 White 3 fine White 2 fine
37 White 3 Dimmer White 3 Dimmer White 1 White 1 White 1 White 3
38 White 4 Strobe White 4 Strobe White 2 White 2 White 1 fine White 3 fine
39 White 1 White 1 White 1 White 1 White 3 White 3 White 2 White 4
40 White 2 White 2 White 2 White 2 White 4 White 4 White 2 fine White 4 fine
41 White 3 White 3 White 3 White 3 White 1 White 1 White 3 White 1
42 White 4 White 4 White 4 White 4 White 2 White 2 White 3 fine White 1 fine
43 White 1 Dimmer White 1 Dimmer White 3 White 3 White 1 White 2
44 White 2 Strobe White 2 Strobe White 4 White 4 White 1 fine White 2 fine
45 White 3 White 1 White 3 White 1 White 1 White 1 White 2 White 3
46 White 4 White 2 White 4 White 2 White 2 White 2 White 2 fine White 3 fine
47 White 1 White 3 White 1 White 3 White 3 White 3 White 3 White 4
48 White 2 White 4 White 2 White 4 White 4 White 4 White 3 fine White 4 fine
12
12
12
12
11
6
11
8
11
8
8
10
10
11
5
12
9
9
7
7
10
10
7
8
6
11
6
9
9
7
5
4
7
7
10
8
8
8
6
6
5
6
5
7
9
12 sections (p2)
Classic-50
12xClassic-6
M-Control-54
M-Control-76
Pro-51
12xRGB
12xRGBW
12xRGB 16bit
12xRGBW16bit

LED WASHER 12X30W WHITE 2000K-3000K-4000K-9000K - P7200042
www.flash-butrym.pl
9
CH
49 White 3 Dimmer White 3 Dimmer White 1 White 1
50 White 4 Strobe White 4 Strobe White 1 fine White 1 fine
51 White 1 White 1 White 2 White 2
52 White 2 White 2 White 2 fine White 2 fine
53 White 3 White 3 White 3 White 3
54 White 4 White 4 White 3 fine White 3 fine
55 Dimmer Dimmer White 1 White 4
56 Strobe Strobe White 1 fine White 4 fine
57 White 1 White 1 White 2 White 1
58 White 2 White 2 White 2 fine White 1 fine
59 White 3 White 3 White 3 White 2
60 White 4 White 4 White 3 fine White 2 fine
61 Dimmer Dimmer White 1 White 3
62 Strobe Strobe White 1 fine White 3 fine
63 White 1 White 1 White 2 White 4
64 White 2 White 2 White 2 fine White 4 fine
65 White 3 White 3 White 3 White 1
66 White 4 White 4 White 3 fine White 1 fine
67 Dimmer Dimmer White 1 White 2
68 Strobe Strobe White 1 fine White 2 fine
69 White 1 White 1 White 2 White 3
70 White 2 White 2 White 2 fine White 3 fine
71 White 3 White 3 White 3 White 4
72 White 4 White 4 White 3 fine White 4 fine
9
12
12
12
11
11
11
8
10
Macro bckg dimmer
10
10
9
7
Dimme fine
Macro/Color
Strobe
Speed for
Macro/Pulse
12
9
12
9
Dimmer
Macr o bckg color
12 sections (p3)
Classic-50
12xClassic-6
M-Control-54
M-Control-76
Pro-51
12xRGB
12xRGBW
12xRGB 16bit
12xRGBW16bit

www.flash-butrym.pl 10
CH
73 White 1
74 White 1 fine
75 White 2
76 White 2 fine
77 White 3
78 White 3 fine
79 White 4
80 White 4 fine
81 White 1
82 White 1 fine
83 White 2
84 White 2 fine
85 White 3
86 White 3 fine
87 White 4
88 White 4 fine
89 White 1
90 White 1 fine
91 White 2
92 White 2 fine
93 White 3
94 White 3 fine
95 White 4
96 White 4 fine
12
11
Macr o bckg color
Macr o bckg dimmer
12xRGBW
12xRGB 16bit
12xRGBW16bit
Macro/Color
10
Speed for
Macro/Pulse
12 sections (p4)
Classic-50
12xClassic-6
M-Control-54
M-Control-76
Pro-51
12xRGB

LED WASHER 12X30W WHITE 2000K-3000K-4000K-9000K - P7200042
www.flash-butrym.pl
11
DMX
Value MACRO/COLOR SPEED channel
function
0-5
no function
no function
6-10
Color 1
0=no function; 1-255 pulse speed
11-15
Color 2
16-20
Color 3
21-25
Color 4
26-30
Color 5
31-35
Color 6
36-40
Color 7
41-45
Color 8
46-50
Color 9
51-55
Color 10
56-60
Color 11
61-65
Color 12
66-70
Color 13
71-75
Color 14
76-80
Color 15
81-85
Color 16
86-90
Color 17
91-95
Color 18
96-100
Color 19
101-105
Color 20
106-110
Color 21
111-115
Color 22
116-120
Color 23
121-125
Color 24
126-130
Macro 1
macro speed;
slow to fast
131-135
Macro 2
136-140
Macro 3
141-145
Macro 4
146-150
Macro 5
151-155
Macro 6
156-160
Macro 7
161-165
Macro 8
166-170
Macro 9
171-175
Macro 10
176-180
Macro 11
181-185
Multi-section macro 1: chaser forward
186-190
Multi-section macro 2: chaser backward
191-195
Multi-section macro 3: chaser smooth forward
196-200
Multi-section macro 4: chaser smooth backward
201-205
Multi-section macro 5: 21/12

www.flash-butrym.pl 12
206-210
Multi-section macro 6: 21/12 smooth
211-215
Multi-section macro 7: in-out forward
216-220
Multi-section macro 8: in-out backward
221-225
Multi-section macro 9: in-out smooth forward
226-230
Multi-section macro 10: in-out smooth bacward
231-235
Multi-section macro 11: rainbow
236-240
Sound mode 1
no function
241-245
Sound mode 2
246-250
Sound mode 3
251-255
Sound mode 4
DMX
Value STROBE
0-10
no function
11-255
Strobe, slow to fast

LED WASHER 12X30W WHITE 2000K-3000K-4000K-9000K - P7200042
www.flash-butrym.pl
13
1WPROWADZENIE
Dziękujemy za zakup urządzenia LED WASHER 12X30W WHITE. Ze względów bezpieczeństwa oraz w
celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Urządzenie należy instalować na stabilnych konstrukcjach
6. Należy zawsze używać stalowej linki zabezpieczającej w celu zapewnienia dodatkowego
mocowania do stabilnej konstrukcji.
7. Nie łączyć szeregowo kablem zasilającym więcej niż 4 urządzenia.
3INFORMACJE O PRODUKCIE
3.1 Funkcje
•12 sekcji sterowanych niezależnie przez DMX
•16-bitowa rozdzielczość sterowania jasnością
•Możliwość zmiany charakterystyki sterowania jasnością (krzywe jasności)
•Tryb opóźnienia reakcji na regulację jasności (symulacja żarówki)
•Pełna regeneracja sygnału DMX
•Elektroniczne zabezpieczenie przed przegrzaniem
•Możliwość wyboru spośród dwóch trybów głośności chłodzenia: THEATRE lub DISCO
•Możliwość stałej korekcji barwy
•Natywna obsługa opcjonalnego bezprzewodowego modułu DMX
3.2 Specyfikacja
•Pobór mocy: 400W
•Napięcie zasilania: 100 - 245V
•Częstotliwość napięcia: 50/60Hz
•Typ diody: 4w1
•Ilość diod: 12
•Moc diody: 30W
•Wyświetlacz: LCD Kolorowy
•Barwa: 4xWhite (2000K, 3000K, 4000K, 9000K)
•Kąt świecenia: 50°
•Ściemnianie: Płynne: 0 - 100%
•Błysk - częstotliwość minimalna: 1Hz
•Błysk - częstotliwość maksymalna: 20Hz
•Standard DMX: DMX 512

www.flash-butrym.pl 14
•Sterowanie: 4 przyciski
•Tryby pracy: DMX512, Auto, Sterowanie dźwiękiem, Master / Slave
•Funkcje: 16-bit sterowanie jasnością, płynne sterowanie jasnością (możliwość wyboru krzywej
charakterystyki sterowania), symulacja żarówki (opóźniona reakcja na zmianę
jasności)Regeneracja sygnału DMX, Elektroniczne zabezpieczenie przed przegrzaniem
•AC IN: powerCON
•AC OUT: powerCON
•DMX IN: XLR - 3 pin
•DMX OUT: XLR - 3 pin
•Stopień ochrony IP: IP20
•Rodzaj obudowy: Aluminium
•Chłodzenie: Aktywne
•Wysokość [cm]: 8
•Szerokość [cm]: 97
•Głębokość [cm]: 19
•Waga [kg]: 5
4INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas
transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
UWAGA! Należy zawsze używać stalowej linki zabezpieczającej w celu zapewnienia dodatkowego
mocowania do stabilnej konstrukcji.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci
elektrycznej powinny być wykonywane przez wykwalifikowany personel.
5POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin
2. Zasilanie (wejście/wyjście) - złącza: powerCON
5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski

LED WASHER 12X30W WHITE 2000K-3000K-4000K-9000K - P7200042
www.flash-butrym.pl
15
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
100~245V
400W
50/60Hz
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i
wtyczką typu powerCON z drugiej strony (w zestawie).
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
Maksymalna ilość urządzeń połączonych szeregowo kablem zasilającym: 4
6INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz LCD oraz w 4 przyciski sterujące o następujących
funkcjach:
1. ESC – wyjście do menu wyższego poziomu, anulowanie zmian
2. DOWN – wybór opcji, edycja parametru
3. UP – wybór opcji, edycja parametru
4. ENTER – edycja wybranej opcji, zatwierdzenie zmian

www.flash-butrym.pl 16 6.2 Lista kanałów DMX
CH Classic-6 Classic-8 M-Control-10 Pro-6 Pro-7 RGB R GBW RGB 16bit RGBW 16bit Flash A-DMX
1Dimmer Dimmer Dimmer White 1 White 1 White 1 White 1 White 1 White 1 White 1
2Strobe Strobe Strobe White 2 White 2 White 2 White 2 White 1 fine White 1 fine White 2
3White 1 White 1 White 1 White 3 White 3 White 3 White 3 White 2 White 2 White 3
4White 2 White 2 White 2 White 4 White 4 White 4 White 2 fine White 2 fine White 4
5White 3 White 3 White 3 Dimmer Dimmer White 3 White 3 Dimmer
6White 4 White 4 White 4 Strobe Dimmer fine White 3 fine White 3 fine EMPTY
7Macro/Color Macro/Color Strobe White 4 Strobe
8
Speed for
Macro/Pulse
Speed for
Macro/Pulse
White 4 fine Macro/Color
9
Macro
background
color
10
Macro
background
dimmer
1 section

LED WASHER 12X30W WHITE 2000K-3000K-4000K-9000K - P7200042
www.flash-butrym.pl
17
CH
1Dimmer Dimmer White 1 White 1 White 1 White 1 White 1 White 1 White 1
2Strobe Strobe White 2 White 2 White 2 White 2 White 1 fine White 1 fine White 2
3White 1 White 1 White 1 White 1 White 3 White 3 White 3 White 3 White 2 White 2 White 3
4White 2 White 2 White 2 White 2 White 4 White 4 White 1 White 4 White 2 fine White 2 fine White 4
5White 3 White 3 White 3 White 3 White 1 Dimmer White 2 White 1 White 3 White 3 Dimmer
6White 4 White 4 White 4 White 4 White 2 Dimmer fine White 3 White 2 White 3 fine White 3 fine EMPTY
7White 1 Dimmer White 1 Dimmer White 3 Strobe White 1 White 3 White 1 White 4 Strobe
8White 2 Strobe White 2 Strobe White 4 White 1 White 2 White 4 White 1 fine White 4 fine Macro/Color
9White 3 White 1 White 3 White 1 White 1 White 2 White 3 White 1 White 2 White 1 White 1
10 White 4 White 2 White 4 White 2 White 2 White 3 White 2 White 2 fine White 1 fine White 2
11 White 1 White 3 White 1 White 3 White 3 White 4 White 3 White 3 White 2 White 3
12 White 2 White 4 White 2 White 4 White 4 Dimmer White 4 White 3 fine White 2 fine White 4
13 White 3 Dimmer White 3 Dimmer Dimmer fine White 1 White 3 Di mmer
14 White 4 Strobe White 4 Strobe Strobe White 1 fine White 3 fine EMPTY
15 White 1 White 1 White 1 White 2 White 4 Strobe
16 White 2 White 2 White 2 White 2 fine White 4 fine EMPTY
17 White 3 White 3 White 3 White 3 White 1 White 1
18 White 4 White 4 White 4 White 3 fine White 1 fine White 2
19 Dimmer White 2 White 3
20 Dimmer fine White 2 fine White 4
21 Strobe White 3 Dimmer
22 White 3 fine EMPTY
23 White 4 Strobe
24 White 4 fine EMPTY
Macro bckg color
Macro bckg dimmer
3
Macro bckg dimmer
Macro/Color
Macro bckg color
3
Speed for
Macro/Pulse
Dimmer fine
Macro/Color
Strobe
3
Speed for
Macro/Pulse
2
2
3
3
3
3
Dimmer
2
2
2
2
3
2
2
3
3
3
1
1
1
Strobe
Strobe
1
1
2
2
2
3xRGBW 16bit
3xFlashA-DMX
Dimmer
1
Dimmer
1
1
1
1
1
3 sect ions
Classic-14
3xClassic-6
M-Control-18
M-Control-22
Pro-15
Pro-21
3xRGB
3x R GBW
3xRGB 16bit

www.flash-butrym.pl 18
CH
1Dimmer Dimmer White 1 White 1 White 1 White 1 White 1
2Strobe Strobe White 2 White 2 White 2 White 1 fine White 1 fine
3White 1 White 1 White 1 White 1 White 3 White 3 White 3 White 2 White 2
4White 2 White 2 White 2 White 2 White 4 White 1 White 4 White 2 fine White 2 fine
5White 3 White 3 White 3 White 3 White 1 White 2 White 1 White 3 White 3
6White 4 White 4 White 4 White 4 White 2 White 3 White 2 White 3 fine White 3 fine
7White 1 Dimmer White 1 Dimmer White 3 White 1 White 3 White 1 White 4
8White 2 Strobe White 2 Strobe White 4 White 2 White 4 White 1 fine White 4 fine
9White 3 White 1 White 3 White 1 White 1 White 3 White 1 White 2 White 1
10 White 4 White 2 White 4 White 2 White 2 White 1 White 2 White 2 fine White 1 fine
11 White 1 White 3 White 1 White 3 White 3 White 2 White 3 White 3 White 2
12 White 2 White 4 White 2 White 4 White 4 White 3 White 4 White 3 fine White 2 fine
13 White 3 Dimmer White 3 Dimmer White 1 White 1 White 1 White 1 White 3
14 White 4 Strobe White 4 Strobe White 2 White 2 White 2 White 1 fine White 3 fine
15 White 1 White 1 White 1 White 1 White 3 White 3 White 3 White 2 White 4
16 White 2 White 2 White 2 White 2 White 4 White 1 White 4 White 2 fine White 4 fine
17 White 3 White 3 White 3 White 3 White 1 White 2 White 1 White 3 White 1
18 White 4 White 4 White 4 White 4 White 2 White 3 White 2 White 3 fine White 1 fine
19 White 1 Dimmer White 1 Dimmer White 3 White 1 White 3 White 1 White 2
20 White 2 Strobe White 2 Strobe White 4 White 2 White 4 White 1 fine White 2 fine
21 White 3 White 1 White 3 White 1 White 1 White 3 White 1 White 2 White 3
22 White 4 White 2 White 4 White 2 White 2 White 1 White 2 White 2 fine White 3 fine
23 White 1 White 3 White 1 White 3 White 3 White 2 White 3 White 3 White 4
24 White 2 White 4 White 2 White 4 White 4 White 3 White 4 White 3 fine White 4 fine
7
4
6
6
8
6
6
4
4
6
5
5
3
5
4
5
4
2
4
3
3
3
3
4
5
4
3
2
2
2
2
3
2
3
3
1
1
1
Strobe
Strobe
1
1
2
2
2
Dimmer
1
Dimmer
1
1
1
12 sections (p1)
Classic-50
12xClassic-6
M-Control-54
M-Control-76
Pro-51
12xRGB
12xRGBW
12xRGB 16bit
12xRGBW16bit

LED WASHER 12X30W WHITE 2000K-3000K-4000K-9000K - P7200042
www.flash-butrym.pl
19
CH
25 White 3 Dimmer White 3 Dimmer White 1 White 1 White 1 White 1 White 1
26 White 4 Strobe White 4 Strobe White 2 White 2 White 2 White 1 fine White 1 fine
27 White 1 White 1 White 1 White 1 White 3 White 3 White 3 White 2 White 2
28 White 2 White 2 White 2 White 2 White 4 White 1 White 4 White 2 fine White 2 fine
29 White 3 White 3 White 3 White 3 White 1 White 2 White 1 White 3 White 3
30 White 4 White 4 White 4 White 4 White 2 White 3 White 2 White 3 fine White 3 fine
31 White 1 Dimmer White 1 Dimmer White 3 White 1 White 3 White 1 White 4
32 White 2 Strobe White 2 Strobe White 4 White 2 White 4 White 1 fine White 4 fine
33 White 3 White 1 White 3 White 1 White 1 White 3 White 1 White 2 White 1
34 White 4 White 2 White 4 White 2 White 2 White 1 White 2 White 2 fine White 1 fine
35 White 1 White 3 White 1 White 3 White 3 White 2 White 3 White 3 White 2
36 White 2 White 4 White 2 White 4 White 4 White 3 White 4 White 3 fine White 2 fine
37 White 3 Dimmer White 3 Dimmer White 1 White 1 White 1 White 3
38 White 4 Strobe White 4 Strobe White 2 White 2 White 1 fine White 3 fine
39 White 1 White 1 White 1 White 1 White 3 White 3 White 2 White 4
40 White 2 White 2 White 2 White 2 White 4 White 4 White 2 fine White 4 fine
41 White 3 White 3 White 3 White 3 White 1 White 1 White 3 White 1
42 White 4 White 4 White 4 White 4 White 2 White 2 White 3 fine White 1 fine
43 White 1 Dimmer White 1 Dimmer White 3 White 3 White 1 White 2
44 White 2 Strobe White 2 Strobe White 4 White 4 White 1 fine White 2 fine
45 White 3 White 1 White 3 White 1 White 1 White 1 White 2 White 3
46 White 4 White 2 White 4 White 2 White 2 White 2 White 2 fine White 3 fine
47 White 1 White 3 White 1 White 3 White 3 White 3 White 3 White 4
48 White 2 White 4 White 2 White 4 White 4 White 4 White 3 fine White 4 fine
12
12
12
12
11
6
11
8
11
8
8
10
10
11
5
12
9
9
7
7
10
10
7
8
6
11
6
9
9
7
5
4
7
7
10
8
8
8
6
6
5
6
5
7
9
12 sections (p2)
Classic-50
12xClassic-6
M-Control-54
M-Control-76
Pro-51
12xRGB
12xRGBW
12xRGB 16bit
12xRGBW16bit
