Flash professional P7110028 User manual

USER MANUAL / INSTRUKCJA OBSŁUGI
SQUARE 300W IP65
RGBWA+UV Mk2
P7110028

SQUARE 300W IP65 RGBWA+UV Mk2 P7110028
www.flash-butrym.pl
1
Table of contents
1Introduction......................................................................................................................................................3
2Safety information ...........................................................................................................................................3
3Security principles relating to UV radiation.................................................................................................3
3.1 Threats to health, effects of exposure to UV radiation...........................................................................3
3.2 Personal protective equipment.................................................................................................................4
4Product information ........................................................................................................................................4
4.1 Features .......................................................................................................................................................4
4.2 Specification ................................................................................................................................................4
4.3 Photometric data ........................................................................................................................................6
5Installation........................................................................................................................................................6
6Connections......................................................................................................................................................6
6.1 Connecting DMX signal.............................................................................................................................6
6.2 Voltage specification..................................................................................................................................7
6.3 Connecting power supply ........................................................................................................................7
7Operation manual............................................................................................................................................7
7.1 Control panel ..............................................................................................................................................7
7.2 Master / slave ..............................................................................................................................................7
7.3 DMX channel list ........................................................................................................................................7
Spis treści
1Wprowadzenie...............................................................................................................................................13
2Zasady bezpieczeństwa ................................................................................................................................13
3Zasady bezpieczeństwa dotyczące korzystania z urządzeń emitujących promieniowanie UV ..........13
3.1 Zagrożenia dla zdrowia, skutki wystawienia na działanie promieniowania UV............................13
3.2 Osobiste wyposażenie ochronne ............................................................................................................14
4Informacje o produkcie.................................................................................................................................14
4.1 Funkcje.......................................................................................................................................................15
4.2 Specyfikacja...............................................................................................................................................15
4.3 Dane fotometryczne.................................................................................................................................16
5Instalacja .........................................................................................................................................................16
6Połączenia.......................................................................................................................................................16
6.1 Podłączenie sygnału DMX......................................................................................................................16

www.flash-butrym.pl 2
6.2 Specyfikacja zasilania...............................................................................................................................17
6.3 Podłączanie zasilania ...............................................................................................................................17
7Instrukcja użytkowania.................................................................................................................................17
7.1 Panel sterowania.......................................................................................................................................17
7.2 Master / slave.............................................................................................................................................18
7.3 Lista kanałów DMX..................................................................................................................................19

SQUARE 300W IP65 RGBWA+UV Mk2 P7110028
www.flash-butrym.pl
3
1INTRODUCTION
Thank you for purchasing SQUARE 300W IP65 RGBWA+UV Mk2. For safety reasons and to ensure the
trouble-free operation, carefully read the instructions.
2SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of
accidental electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect
the device to the mains.
4. Do not use the device in high humidity conditions. Use in temperatures above -10° and
+35° C
5. The device must be installed on stable structures
6. Always use steel security cable to attach the device to a stable structure
7. Do not connect power supply to more than 3 devices in series.
8. WARNING! The device must be connected to the power supply in order to avoid
condensation.
3SECURITY PRINCIPLES RELATING TO UV RADIATION
1. A device emitting UV light can be installed and used only by personnel
trained in the knowledge of the hazards when using UV light sources,
methods to counteract these threats and the rules of safe use of such
sources (particularly the high power sources of UV light). The manufacturer is not responsible
for damages resulting from improper use of the device.
2. The device must be installed at a distance from the illuminated people, which ensures a safe
staying in a room without compromising the health of the negative effects of UV radiation. The
device must be installed in a way as to prevent illumination directly on the skin, face or eyes.
The room can be illuminated only by light reflected from the surface (walls, ceilings) - never
through direct referral of the reflector in the direction of people in the room.
3.1 Threats to health, effects of exposure to UV radiation
An excessive effect of UV radiation on the body often has no immediate symptoms. Symptoms of
overexposure, including the various stages of burns or Photokeratitis, usually occur from 4 to 24 hours
after the exposure. There is a possibility that the level of UV intensity emitted by the device significantly
exceeds the naturally occurring level (especially at a short distance from the light source).
•SKIN: UV radiation can cause erythema (sunburn) within the exposed skin. This involves
redness and/or ulcerations, which can have a different intensity. In the case of improper use of
the device effects of UV radiation on the skin can occur even after a few seconds of exposure.
Symptoms may be different depending on the genetic background. People with pale to fair skin
are more prone to sunburn. Some medications (eg. Contraception), and some food products (eg.
celery root, figs) may increase sensitivity to UV radiation. Chronic exposure to UV radiation
causes premature skin aging, wrinkles and skin cancer.

www.flash-butrym.pl 4
•EYES: UV radiation is dangerous for the eyes, not only for looking directly into the light source,
but also when eyes are exposed to the UV rays reflected from surfaces (reflectors with high
power). Exposure of the eye to UV radiation can cause corneal damage and Photokeratitis
(painful inflammation of the eye caused by changes induced by UV radiation to the cornea). One
of the symptoms may be "feeling of sand in the eyes" which may persist for several days. In
extreme cases, it can cause damage to the lens of the eye that can lead to cataracts.
•OTHER THREATS: In addition to significant hazards for the eyes and skin, the impact of UV
radiation on substances in the air can lead to the generation of toxic compounds that may be
harmful to people in the room.
WARNING! When installing and using the device you should provide appropriate conditions, which
prevents the occurrence of risks described above.
3.2 Personal protective equipment
•EYE PROTECTION: Eye protection must be worn at all case where there is possibility of
exposure to UV radiation. Glasses should be consistent with ANSI-Z87. Normal eye protection,
prescription glasses or contact lenses offer little or no protection. Glasses providing adequate eye
protection are marked Z87.1
•PROTECTIVE MASK: In some cases, in addition to safety glasses or goggles, a full face
protection should be worn. Masks protect the entire face, especially under the chin, where
serious skin burns may occur, even in the short time exposure. Full face protection is
recommended in case of long term exposure to UV radiation.
•PROTECTIVE CLOTHING: In some cases it is required to wear protective clothing to prevent
burns resulting from exposure of the skin to UV rays
4PRODUCT INFORMATION
The device is equipped with high-quality, bright COB LED with Red, Green, Blue, White and additional
Amber and UV chips. Unique design, high quality and high durability make this device a great tool for
both power users and those, who value simplicity and reliability.
The ergonomic double bracket (included) facilitates the use of the device in any condition. In order to
expand the range of mounting options, the holder has an additional mounting holes.
The electronics is made of high quality components and offers several features such as:
4.1 Features
•16-bit dimming resolution
•Various dimming curves for smooth dimming in 8-bit mode
•Dim delay (light bulb simulation)
•Full DMX signal regeneration
•Electronic protection against overheating
•THEATRE or DISCO cooling volume modes.
•Permanent color correction
•Native support for optional wireless DMX module
4.2 Specification
•Power consumption: 300W

SQUARE 300W IP65 RGBWA+UV Mk2 P7110028
www.flash-butrym.pl
5
•Power supply voltage: 100 - 245V
•Voltage frequency: 50/60Hz
•Diode type: COB 6in1
•Number of diodes: 1
•Diode power: 300W
•Display: Color LCD 1,8”
•Color: RGBWA + UV
•Beam angle (min): 37°
•Beam angle (max): 37°
•Dimming: Linear: 0 - 100%
•Number of DMX channels:
•DMX standard: DMX 512
•Control interface: 4 buttons
•Operating modes: DMX512, Auto, Sound-controlled, Manual color, Master
•Features: 16-bit dimming, DMX Signal regeneration, Electronic protection against overheating
•AC IN: trueCON
•AC OUT: trueCON
•DMX IN: XLR - 3 pin
•DMX OUT: XLR - 3 pin
•IP Rating: IP65
•Housing made: ABS
•Cooling: Active
•Height [cm]: 24
•Width [cm]: 28
•Depth [cm]: 16
•Weight [kg]: 5,8
•Weight with packaging [kg]: 6,8
•Set includes: Power cord, Double bracket, Barn Doors

www.flash-butrym.pl 6

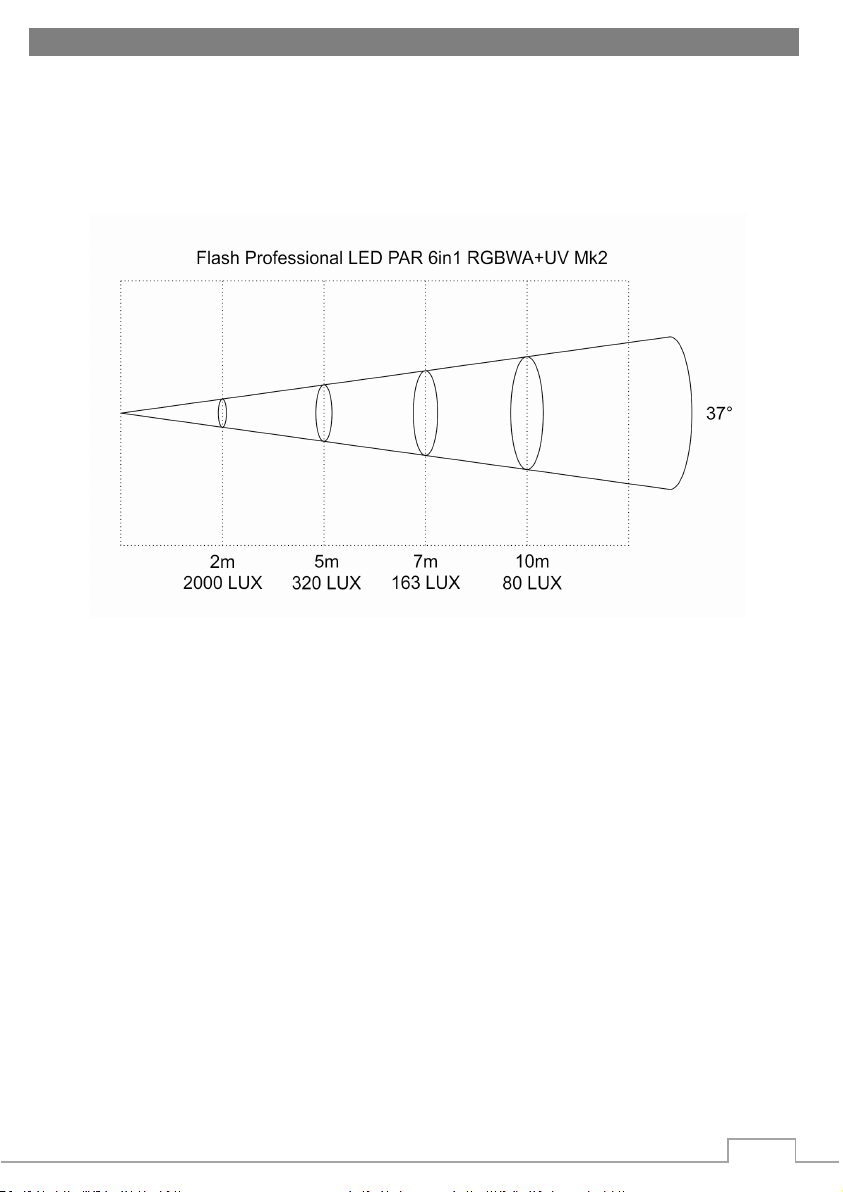

4.3 Photometric data
5INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
CAUTION! Always use steel security cable to attach the device to a stable structure.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
6CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in/out): powerCON socket
6.1 Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.

SQUARE 300W IP65 RGBWA+UV Mk2 P7110028
www.flash-butrym.pl
7
6.2 Voltage specification
Input Voltage
Total Power
Frequency
100~245V
300W
50/60Hz
6.3 Connecting power supply
The connection is performed using power cable with PowerCon connector (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
Maximum number of devices connected in series:3
7OPERATION MANUAL
7.1 Control panel
The control panel is equipped with LCD display and 4 control buttons with the following functions:
1. ESC – go back from the selected options, go to upper menu, cancel changes
2. DOWN – choose option, edit parameter
3. UP – choose option, edit parameter
4. ENTER edit selected option, confirm changes
7.2 Master / slave
To achieve desired effects with Master/slave mode set the first device in DMX chain as Master (MASTER
function is [ON] ). Set the following devices to DMX mode -> Classic 8 -> CH 001
7.3 DMX channel list
Classic 10 [10CH]
Channel Function Effect
CH 1
Dimmer
0-255: 0-100%
CH 2 Strobe
0-10: No Function
11-255: Strobe 1-20Hz
CH 3
Red
0-255: 0-100%
CH 4
Green
0-255: 0-100%
CH 5
Blue
0-255: 0-100%

www.flash-butrym.pl 8
CH 6
White
0-255: 0-100%
CH 7 Color / Macro
0-5: no function
6-10: red
11-15: green
16-20: blue
21-25: cyan
26-30: magenta
31-35: yellow
36-40: light-red
41-45: light-green
46-50: light-blue
51-55: orange
56-60: mint
61-65: sky blue
66-70: light-cyan
71-75: light-magenta
76-80: light-yellow
81-85: white
86-90: white 9000k
91-95: white 6500k
96-100: white 5600k
101-105: white 5000k
106-110: white 4500k
111-115: white 3200k
116-120: white 2500k
121-125: white 2200k
126-130: macro 1 - step change: red-green-blue
131-135: macro 2 - step change: red-green-blue- -magenta-yellow-whitecyan
136-140: macro 3 - step change: red-green-blue- -magenta-yellowcyan
141-145: macro 4 - step change: red-magenta-blue- -green-yellowcyan
146-150: macro 5 - fade: red-green-blue
151-155: macro 6 - fade: red-green-blue- -magenta-yellow-whitecyan
156-160: macro 7 - fade: red-green-blue- -magenta-yellowcyan
161-165: macro 8 - fade: red-magenta-blue- -green-yellowcyan
166-170: macro 9 - fade: red-orange-yellow
171-175: macro 10 - fade: red-violet-blue-magenta
176-180: macro 11 - fade: green- -blue-violetcyan
181-235: no function
236-240: sound mode 1 - step change: red-green-blue
241-245: sound mode 2 - step change: red-green-blue- -magenta-yellow-whitecyan
246-250: sound mode 3 - step change: red-green-blue- -magenta-yellowcyan
251-255: sound mode 4 - step change: red-magenta-blue- -green-yellow
cyan
CH 8 Speed
if CH7 is set to 6-125 (color)
0-5: no function
6-255: pulse speed, fast to slow
if CH7 is set to 126-180 (macro)
0-255: macro speed, fast to slow
CH 9
Amber
0-255: 0-100%
CH 10
UV
0-255: 0-100%
Standard 8 [8CH]
Channel Function Effect
CH 1
Dimmer
0-255: 0-100%
CH 2 Strobe
0-10: No Function
11-255: Strobe 1-20Hz
CH 3
Red
0-255: 0-100%
CH 4
Green
0-255: 0-100%
CH 5
Blue
0-255: 0-100%

SQUARE 300W IP65 RGBWA+UV Mk2 P7110028
www.flash-butrym.pl
9
CH 6
White
0-255: 0-100%
CH 7
Amber
0-255: 0-100%
CH 8
UV
0-255: 0-100%
Standard 10 [10CH]
Channel Function Effect
CH 1
Dimmer
0-255: 0-100%
CH 2 Strobe
0-10: No Function
11-255: Strobe 1-20Hz
CH 3
Red
0-255: 0-100%
CH 4
Green
0-255: 0-100%
CH 5
Blue
0-255: 0-100%
CH 6
White
0-255: 0-100%
CH 7
Amber
0-255: 0-100%
CH 8
UV
0-255: 0-100%
CH 9 Color / Macro
0-5: no function
6-10: red
11-15: green
16-20: blue
21-25: cyan
26-30: magenta
31-35: yellow
36-40: light-red
41-45: light-green
46-50: light-blue
51-55: orange
56-60: mint
61-65: sky blue
66-70: light-cyan
71-75: light-magenta
76-80: light-yellow
81-85: white
86-90: white 9000k
91-95: white 6500k
96-100: white 5600k
101-105: white 5000k
106-110: white 4500k
111-115: white 3200k
116-120: white 2500k
121-125: white 2200k
126-130: macro 1 - step change: red-green-blue
131-135: macro 2 - step change: red-green-blue- -magenta-yellow-whitecyan
136-140: macro 3 - step change: red-green-blue- -magenta-yellowcyan
141-145: macro 4 - step change: red-magenta-blue- -green-yellowcyan
146-150: macro 5 - fade: red-green-blue
151-155: macro 6 - fade: red-green-blue- -magenta-yellow-whitecyan
156-160: macro 7 - fade: red-green-blue- -magenta-yellowcyan
161-165: macro 8 - fade: red-magenta-blue- -green-yellowcyan
166-170: macro 9 - fade: red-orange-yellow
171-175: macro 10 - fade: red-violet-blue-magenta
176-180: macro 11 - fade: green- -blue-violetcyan
181-235: no function
236-240: sound mode 1 - step change: red-green-blue
241-245: sound mode 2 - step change: red-green-blue- -magenta-yellow-whitecyan
246-250: sound mode 3 - step change: red-green-blue- -magenta-yellowcyan
251-255: sound mode 4 - step change: red-magenta-blue- -green-yellow
cyan

www.flash-butrym.pl 10
CH 10 Speed
if CH7 is set to 6-125 (color)
0-5: no function
6-255: pulse speed, fast to slow
if CH7 is set to 126-180 (macro)
0-255: macro speed, fast to slow
Pro 8 [8CH]
Channel Function Effect
CH 1
Red
0-255: 0-100%
CH 2
Green
0-255: 0-100%
CH 3
Blue
0-255: 0-100%
CH 4
White
0-255: 0-100%
CH 5
Amber
0-255: 0-100%
CH 6
UV
0-255: 0-100%
CH 7
Dimmer
0-255: 0-100%
CH 8 Strobe
0-10: no function
11-255: strobe 1-20Hz
Pro 9 [9CH]
Channel Function Effect
CH 1
Red
0-255: 0-100%
CH 2
Green
0-255: 0-100%
CH 3
Blue
0-255: 0-100%
CH 4
White
0-255: 0-100%
CH 5
Amber
0-255: 0-100%
CH 6
UV
0-255: 0-100%
CH 7
Dimmer
0-255: 0-100%
CH 8
Dimmer fine
0-255: fine adjustment (16-bit)
CH 9 Strobe
0-10: no Function
11-255: strobe 1-20Hz
RGB [3CH]
Channel Function Effect
CH 1
Red
0-255: 0-100%
CH 2
Green
0-255: 0-100%
CH 3
Blue
0-255: 0-100%

SQUARE 300W IP65 RGBWA+UV Mk2 P7110028
www.flash-butrym.pl
11
RGBWA+UV [6CH]
Channel Function Effect
CH 1
Red
0-255: 0-100%
CH 2
Green
0-255: 0-100%
CH 3
Blue
0-255: 0-100%
CH 4
White
0-255: 0-100%
CH 5
Amber
0-255: 0-100%
CH 6
UV
0-255: 0-100%
RGB 16-bit [6CH]
Channel Function Effect
CH 1
Red
0-255: 0-100%
CH 2
Red fine
0-255: fine adjustment
CH 3
Green
0-255: 0-100%
CH 4
Green fine
0-255: fine adjustment
CH 5
Blue
0-255: 0-100%
CH 6
Blue fine
0-255: fine adjustment
RGBWA+UV 16-bit [12CH]
Channel Function Effect
CH 1
Red
0-255: 0-100%
CH 2
Red fine
0-255: fine adjustment
CH 3
Green
0-255: 0-100%
CH 4
Green fine
0-255: fine adjustment
CH 5
Blue
0-255: 0-100%
CH 6
Blue fine
0-255: fine adjustment
CH 7
White
0-255: 0-100%
CH 8
White fine
0-255: fine adjustment
CH 9
Amber
0-255: 0-100%
CH 10
Amber fine
0-255: fine adjustment
CH 11
UV
0-255: 0-100%
CH 12
UV fine
0-255: fine adjustment

www.flash-butrym.pl 12
Flash A-DMX [8CH]
Channel Function Effect
CH 1
Red
0-255: 0-100%
CH 2
Green
0-255: 0-100%
CH 3
Blue
0-255: 0-100%
CH 4
White
0-255: 0-100%
CH 5
Dimmer
0-255: 0-100%
CH 6
EMPTY
0-255: no function
CH 7 Strobe
0-10: no function
11-255: strobe 1-20Hz
CH 8 Color / Macro
0-5: no function
6-10: red
11-15: green
16-20: blue
21-25: cyan
26-30: magenta
31-35: yellow
36-40: light-red
41-45: light-green
46-50: light-blue
51-55: orange
56-60: mint
61-65: sky blue
66-70: light-cyan
71-75: light-magenta
76-80: light-yellow
81-85: white
86-90: white 9000K
91-95: white 6500K
96-100: white 5600K
101-105: white 5000K
106-110: white 4500K
111-115: white 3200K
116-120: white 2500K
121-125: white 2200K
126-130: macro 1 - step change: red-green-blue
131-135: macro 2 - step change: red-green-blue- -magenta-yellow-whitecyan
136-140: macro 3 - step change: red-green-blue- -magenta-yellowcyan
141-145: macro 4 - step change: red-magenta-blue- -green-yellowcyan
146-150: macro 5 - fade: red-green-blue
151-155: macro 6 - fade: red-green-blue- -magenta-yellow-whitecyan
156-160: macro 7 - fade: red-green-blue- -magenta-yellowcyan
161-165: macro 8 - fade: red-magenta-blue- -green-yellowcyan
166-170: macro 9 - fade: red-orange-yellow
171-175: macro 10 - fade: red-violet-blue-magenta
176-180: macro 11 - fade: green- -blue-violetcyan
181-235: no function
236-240: sound mode 1 - step change: red-green-blue
241-245: sound mode 2 - step change: red-green-blue- -magenta-yellow-whitecyan
246-250: sound mode 3 - step change: red-green-blue- -magenta-yellowcyan
251-255: sound mode 4 - step change: red-magenta-blue- -green-yellow
cyan

SQUARE 300W IP65 RGBWA+UV Mk2 P7110028
www.flash-butrym.pl
13
1WPROWADZENIE
Dziękujemy za zakup urządzenia SQUARE 300W IP65 RGBWA+UV Mk2. Ze względów bezpieczeństwa
oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze poniżej -10° C oraz powyżej +35°C
5. Urządzenie należy instalować na stabilnych konstrukcjach
6. Należy zawsze używać stalowej linki zabezpieczającej w celu zapewnienia dodatkowego
mocowania do stabilnej konstrukcji.
7. Nie łączyć szeregowo kablem zasilającym więcej niż 3 urządzeń.
8. UWAGA! Urządzenie musi być podłączone do zasilania w celu uniknięcia zjawiska
kondensacji.
3ZASADY BEZPIECZEŃSTWA DOTYCZĄCE KORZYSTANIA Z URZĄDZEŃ
EMITUJĄCYCH PROMIENIOWANIE UV
1. Urządzenie emitujące światło UV może być instalowane i używane tylko
przez wykwalifikowany personel, przeszkolony w zakresie wiedzy o
zagrożeniach występujących podczas korzystania ze źródeł światła UV,
sposobach przeciwdziałania tym zagrożeniom oraz zasad bezpiecznego
korzystania z takich źródeł (w szczególności ze źródeł światła UV dużej
mocy). Producent nie ponosi odpowiedzialności za szkody wynikające z
niewłaściwego korzystania z urządzenia.
2. Urządzenie musi być zainstalowane w takiej odległości od oświetlanych osób, która zapewnia
bezpieczne przebywanie w pomieszczeniu bez narażania zdrowia na negatywne skutki
działania promieniowania UV. Urządzenie musi być zainstalowane w taki sposób, aby
uniemożliwić świecenie bezpośrednio na skórę, twarz lub w oczy. Pomieszczenie może być
oświetlone tylko światłem odbitym od powierzchni (ściany, sufitu) - nigdy poprzez
bezpośrednie skierowanie reflektora w kierunku osób znajdujących się w pomieszczeniu.
3.1 Zagrożenia dla zdrowia, skutki wystawienia na działanie promieniowania UV
Nadmierne działanie promieniowanie UV na organizm często nie ma natychmiastowych objawów.
Objawy nadmiernej ekspozycji, w tym różne stadia oparzeń lub ślepoty śnieżnej zwykle pojawiają się od 4
do 24 godzin po wystąpieniu ekspozycji. Istnieje możliwość, że poziom natężenia promieniowania UV w
reflektorach znacznie przekracza poziom występujący w przyrodzie (szczególnie w niewielkiej odległości
od źródła światła).

www.flash-butrym.pl 14
•SKÓRA: Promieniowanie UV może spowodować rumień (oparzenie słoneczne) w obrębie
odsłoniętej skóry. Wiąże się to z zaczerwienieniami i/lub owrzodzeniami, które mogą mieć
różną intensywność. W przypadku niewłaściwego korzystania z urządzenia skutki działania
promieniowania UV na skórę mogą wystąpić nawet po kilku sekundach ekspozycji. Objawy
mogą różnic się w zależności od uwarunkowań genetycznych. Osoby o jasnej karnacji są
bardziej podatne na oparzenia słoneczne. Niektóre leki (np. antykoncepcyjne) oraz niektóre
produkty spożywcze (np. seler, figi) mogą zwiększyć nadwrażliwość na promieniowanie UV.
Przewlekła ekspozycja na promieniowanie UV powoduje przedwczesne starzenie się skóry,
zmarszczki i raka skóry.
•OCZY: Promieniowanie UV jest niebezpieczne dla wzroku nie tylko w przypadku
bezpośredniego patrzenia w źródło światła, ale również w przypadku wystawienia oczu na
działanie promieni odbitych od różnych powierzchni (reflektory o dużej mocy). Wystawienie
oczu na działanie promieniowania UV może spowodować uszkodzenie rogówki i ślepotę
śnieżną (bolesne zapalenie oka spowodowane przez zmiany wywołane promieniowaniem UV
na rogówkę). Jednym z objawów może być "uczucie piasku w oczach", które może utrzymywać
się kilka dni. W skrajnych przypadkach może dojść do uszkodzenia soczewki oka, które może
prowadzić do zaćmy.
•INNE ZAGROŻENIA: Oprócz istotnych zagrożeń dla oczu i skóry, oddziaływanie
promieniowania UV na substancje zawarte w powietrzu może prowadzić do powstawania
związków toksycznych, które mogą być szkodliwe dla osób znajdujących się w pomieszczeniu.
UWAGA! Instalując urządzenie i korzystając z niego należy zapewnić odpowiednie warunki,
uniemożliwiające wystąpienie opisanych powyżej zagrożeń.
3.2 Osobiste wyposażenie ochronne
•OCHRONA OCZU: Ochronniki oczu powinny być noszone w każdym przypadku, w którym
istnieje możliwość narażenia na promieniowanie UV. Okulary powinny być zgodne ze
standardem ANSI-Z87. Normalna ochrona oczu, okulary korekcyjne lub soczewki kontaktowe
oferują niewielką ochronę lub jej brak. Okulary zapewniające odpowiednią ochronę oczu
posiadają oznaczenie Z 87.1
•MASKI OCHRONNE: W niektórych przypadkach oprócz okularów ochronnych lub gogli
należy nosić pełną osłonę twarzy. Maski chronią całą twarz, zwłaszcza pod brodą, gdzie mogą
wystąpić poważne oparzenia skóry, nawet w krótkim czasie ekspozycji. Pełna osłona twarzy jest
zalecana w przypadku długotrwałego narażenia na promieniowanie UV.
•ODZIEŻ OCHRONNA: W niektórych przypadkach wymagane jest noszenie odzieży ochronnej,
która zapobiega oparzeniom wynikającym z ekspozycji skóry na działanie promieni UV
4INFORMACJE O PRODUKCIE
Urządzenie wyposażone jest w wysokiej jakości, jasną diodę LED COB z chipami w kolorach: czerwonym,
zielonym, niebieskim, białym oraz – dodatkowo - bursztynowym i UV. Wyjątkowe wzornictwo, wysoka
jakość wykonania oraz materiały zapewniające dużą trwałość czynią to urządzenie doskonałym
narzędziem zarówno dla wymagających użytkowników jak i osób ceniących prostotę i niezawodność.

SQUARE 300W IP65 RGBWA+UV Mk2 P7110028
www.flash-butrym.pl
15
Znajdujący się w komplecie ergonomiczny uchwyt ułatwia korzystanie z urządzenia w każdych
warunkach. W celu poszerzenia zakresu możliwości montażu urządzenia na konstrukcjach stalowych
zastosowano w uchwycie dodatkowe otwory montażowe.
Moduł elektroniczny wykonany z wysokiej jakości komponentów oferuje szereg funkcji takich jak:
4.1 Funkcje
•16-bitowa rozdzielczość sterowania jasnością
•Możliwość zmiany charakterystyki sterowania jasnością (krzywe jasności)
•Tryb opóźnienia reakcji na regulację jasności (symulacja żarówki)
•Pełna regeneracja sygnału DMX
•Elektroniczne zabezpieczenie przed przegrzaniem
•Możliwość wyboru spośród dwóch trybów głośności chłodzenia: THEATRE lub DISCO
•Możliwość stałej korekcji barwy
•Natywna obsługa opcjonalnego bezprzewodowego modułu DMX
4.2 Specyfikacja
•Pobór mocy: 300W
•Napięcie zasilania: 100 - 245V
•Częstotliwość napięcia: 50/60Hz
•Typ diody: COB 6w1
•Ilość diod: 1
•Moc diody: 300W
•Wyświetlacz: kolorowy LCD 1,8”
•Barwa: RGBWA + UV
•Kąt świecenia (min): 37°
•Kąt świecenia (max): 37°
•Ściemnianie: Płynne: 0 - 100%
•Ilość kanałów DMX:
•Standard DMX: DMX 512
•Sterowanie: 4 przyciski
•Tryby pracy: DMX512, Auto, sterowanie dźwiękiem, ręczne ustawienie koloru, Master
•Funkcje: 16-bitowa rozdzielczość regulacji jasności, Regeneracja sygnału DMX, Elektroniczne
zabezpieczenie przed przegrzaniem
•AC IN: trueCON
•AC OUT: trueCON
•DMX IN: XLR - 3 pin
•DMX OUT: XLR - 3 pin
•Stopień ochrony IP: IP65
•Rodzaj obudowy: ABS
•Chłodzenie: Aktywne
•Wysokość [cm]: 24
•Szerokość [cm]: 28
•Głębokość [cm]: 16
•Waga [kg]: 5,8
•Waga z opakowaniem [kg]: 6,8
•W zestawie: Kabel zasilający, Podwójny pałąk, Zestaw przysłon zewnętrznych (Barn Door)

www.flash-butrym.pl 16
4.3 Dane fotometryczne
5INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas
transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
UWAGA! Należy zawsze używać stalowej linki zabezpieczającej w celu zapewnienia dodatkowego
mocowania do stabilnej konstrukcji.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci
elektrycznej powinny być wykonywane przez wykwalifikowany personel.
6POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin
2. Zasilanie (wejście/wyjście) - złącza: trueCON
6.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski

SQUARE 300W IP65 RGBWA+UV Mk2 P7110028
www.flash-butrym.pl
17
6.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
100~245V
300W
50/60Hz
6.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i
wtyczką typu powerCON z drugiej strony (w zestawie).
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
Maksymalna ilość urządzeń połączonych szeregowo kablem zasilającym: 3
7INSTRUKCJA UŻYTKOWANIA
7.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz LCD oraz w 4 przyciski sterujące o następujących
funkcjach:
1. ESC – wyjście do menu wyższego poziomu, anulowanie zmian
2. DOWN – wybór opcji, edycja parametru
3. UP – wybór opcji, edycja parametru
4. ENTER – edycja wybranej opcji, zatwierdzenie zmian

www.flash-butrym.pl 18
7.2 Master / slave
Aby uzyskać efekt sterowania Master/slave dla urządzeń połączonych szeregowo, pierwsze urządzenie w
szeregu należy przełączyć w tryb Master (funkcja MASTER włączona [ON]). Kolejne urządzenia należy
ustawić w tryb DMX mode -> Classic 8 -> CH 001

SQUARE 300W IP65 RGBWA+UV Mk2 P7110028
www.flash-butrym.pl
19
7.3 Lista kanałów DMX
Classic 10 [10CH]
Kanał Funkcja Efekt
CH 1
Jasność
0-255: 0-100%
CH 2 Strobo
0-10: brak funkcji
11-255: Strobo 1-20Hz
CH 3
Czerwony
0-255: 0-100%
CH 4
Zielony
0-255: 0-100%
CH 5
Niebieski
0-255: 0-100%
CH 6
Biały
0-255: 0-100%
CH 7 Kolor/Macro
0-5: brak funkcji
6-10: Czerwony
11-15: Zielony
16-20: Niebieski
21-25: Cyan
26-30: Magenta
31-35: Żółty
36-40: Jasnoczerwony
41-45: Jasnozielony
46-50: Jasnoniebieski
51-55: Pomarańczowy
56-60: Miętowy
61-65: Błękitny
66-70: Jasny Cyan
71-75: Jasny Magenta
76-80: Jasnożółty
81-85: Biały
86-90: Biały 9000K
91-95: Biały 6500K
96-100: Biały 5600K
101-105: Biały 5000K
106-110: Biały 4500K
111-115: Biały 3200K
116-120: Biały 2500K
121-125: Biały 2200K
126-130: Macro 1 - Czerwony-Zielony-Niebieski
131-135: Macro 2 - Czerwony-Zielony-Niebieski- -Magenta-Żółty-BiałyCyan
136-140: Macro 3 - Czerwony-Zielony-Niebieski- -Magenta-ŻółtyCyan
141-145: Macro 4 - Czerwony-Magenta-Niebieski- -Zielony-ŻółtyCyan
146-150: Macro 5 – płynna zmiana:Czerwony-Zielony-Niebieski
151-155: Macro 6 - płynna zmiana:Czerwony-Zielony-Niebieski- -Magenta-Żółty-BiałyCyan
156-160: Macro 7 - płynna zmiana:Czerwony-Zielony-Niebieski- -Magenta-ŻółtyCyan
161-165: Macro 8 - płynna zmiana:Czerwony-Magenta-Niebieski- -Zielony-ŻółtyCyan
166-170: Macro 9 - płynna zmiana:Czerwony-Pomarańczowy-Żółty
171-175: Macro 10 - płynna zmiana:Czerwony-Fioletowy-Niebieski-Magenta
176-180: Macro 11 - płynna zmiana: Zielony- -Niebieski-FioletowyCyan
181-235: brak funkcji
236-240: sterowanie dźwiękiem 1: Czerwony-Zielony-Niebieski
241-245: sterowanie dźwiękiem 2: Czerwony-Zielony-Niebieski- -Magenta-Żółty-BiałyCyan
246-250: sterowanie dźwiękiem 3: Czerwony-Zielony-Niebieski- -Magenta-ŻółtyCyan
251-255: sterowanie dźwiękiem 4: Czerwony-Magenta-Niebieski- -Zielony-Żółty
Cyan
