Flash F7100305 User manual

USER MANUAL / INSTRUKCJA OBSŁUGI
LED PAR 64 18x10W
RGBW 4in1 IP64 PFC
F7100305

LED PAR 64 18x10W RGBW 4in1 IP65 PFC F7100305
www.flash-butrym.pl
1
Table of Contents
1Introduction......................................................................................................................................................2
2Safety information ...........................................................................................................................................2
3Product information ........................................................................................................................................2
3.1 Specification................................................................................................................................................2
4Installation........................................................................................................................................................3
5Connections......................................................................................................................................................3
5.1 Connecting DMX signal.............................................................................................................................3
5.2 Voltage specification..................................................................................................................................3
5.3 Connecting power supply........................................................................................................................4
6Operation manual............................................................................................................................................4
6.1 Control panel ..............................................................................................................................................4
6.2 Menu............................................................................................................................................................4
6.3 DMX channel list ........................................................................................................................................5
1Wprowadzenie.................................................................................................................................................6
2Zasady bezpieczeństwa ..................................................................................................................................6
3Informacje o produkcie ...................................................................................................................................6
3.1 Specyfikacja.................................................................................................................................................6
4Instalacja ...........................................................................................................................................................7
5Połączenia.........................................................................................................................................................7
5.1 Podłączenie sygnału DMX ........................................................................................................................7
5.2Specyfikacja zasilania.................................................................................................................................7
5.3 Podłączanie zasilania.................................................................................................................................8
6Instrukcja użytkowania...................................................................................................................................8
6.1 Panel sterowania ........................................................................................................................................8
6.2 Menu............................................................................................................................................................8
6.3 Lista kanałów DMX:...................................................................................................................................9

www.flash-butrym.pl
2
1INTRODUCTION
Thank you for purchasing LED PAR 64 18x10W RGBW 4in1 IP65 PFC. For safety reasons and to ensure the
trouble-free operation, carefully read the instructions.
2SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. The device must be installed on stable structures
3PRODUCT INFORMATION
3.1 Specification
Power consumption: 180W
Power supply voltage: 95 - 240V
Voltage frequency: 50/60Hz
Diode type: 4in1
Number of diodes: 18
Diode power: 10W
Display: LED - 4 characters
Color: RGBW
ZOOM: No
Beam angle (min): 25
Beam angle (max): 25
Dimming: Linear: 0 - 100%
FROST filter: No
FOCUS: No
Number of DMX channels: 7
DMX standard: DMX 512
Control interface: 4 buttons
Operating modes: automatic, sound controlled, DMX
Features: Noiseless cooling system
AC IN: dedicated IP65 power plug
AC OUT: dedicated IP65 power plug
DMX IN: dedicated IP65 DMX plug
DMX OUT: dedicated IP65 DMX plug
IP Rating: IP65
Housing made: Aluminium
Cooling: Passive
Height [cm]: 33
Width [cm]: 34

LED PAR 64 18x10W RGBW 4in1 IP65 PFC F7100305
www.flash-butrym.pl
3
Depth [cm]: 24
Weight [kg]: 6,8
Weight with packaging [kg]: 10
Set includes: Unischuko adapter included
4INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in/out): dedicated IP65 power plug

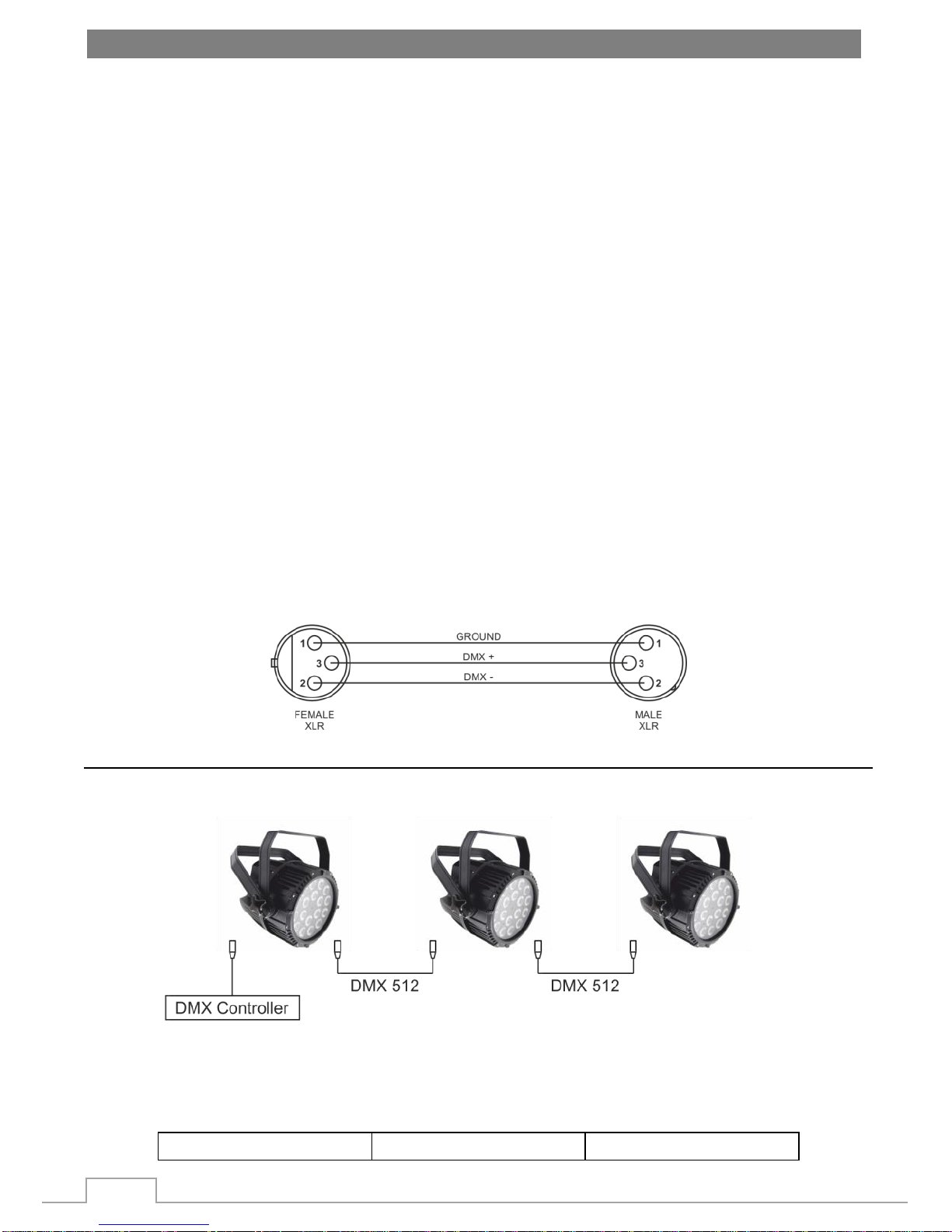

5.1 Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.
5.2 Voltage specification
Input Voltage
Total Power
Frequency

www.flash-butrym.pl
4
95~240V
180W
50/60Hz
5.3 Connecting power supply
The connection is performed using dedicated IP65 power plug (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
6OPERATION MANUAL
6.1 Control panel
The control panel is equipped with 4-digit display and 4 control buttons with the following functions:
1. MENU –enter to main menu
2. DOWN –choose option, edit parameter
3. UP –choose option, edit parameter
4. ENTER –confirm changes
6.2 Menu
Menu diagram:
7CH mode –set DMX address
Color/Macro mode
Strobe mode (Set color in color
mode)
Color/Macro speed
Red dimmer
Green dimmer
Blue dimmer
White dimmer

LED PAR 64 18x10W RGBW 4in1 IP65 PFC F7100305
www.flash-butrym.pl
5
6.3 DMX channel list
7CH mode
Channel
Function
Effect
CH 1
Dimmer
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Green
0-255: 0-100%
CH 4
Blue
0-255: 0-100%
CH 5
White
0-255: 0-100%
CH6
Strobe
0-255: Slow to fast
Ch7
Color/Macro
0-0: No function
1-127: Color change
128-255:Macro slow to fast

www.flash-butrym.pl
6
1WPROWADZENIE
Dziękujemy za zakup urządzenia LED PAR 64 18x10W RGBW 4in1 IP65 PFC. Ze względów bezpieczeństwa
oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Urządzenie należy instalować na stabilnych konstrukcjach
3INFORMACJE O PRODUKCIE
3.1 Specyfikacja
Pobór mocy: 180W
Napięcie zasilania: 95 - 240V
Częstotliwość napięcia: 50/60Hz
Typ diody: 4w1
Ilość diod: 18
Moc diody: 10W
Wyświetlacz: LED - 4 znaki
Barwa: RGBW
Kąt świecenia (min): 25*
Kąt świecenia (max): 25*
Ściemnianie: Płynne: 0 - 100%
Błysk - częstotliwość minimalna: 1Hz
Błysk - częstotliwość maksymalna: 12Hz
Ilość kanałów DMX: 7
Standard DMX: DMX 512
Sterowanie: 4 przyciski
Tryby pracy: automatycznie, kontrola dźwięku, DMX
Funkcje: bezdźwięczny system chłodzenia
AC IN: dedykowane złącze zasilania IP65 (dołączony adapter Unischuko)
AC OUT: dedykowane złącze zasilania IP65
DMX IN: dedykowane złącze DMX IP65 (dołączony adapter 3-pin XLR)
DMX OUT: dedykowane złącze DMX IP65
Stopień ochrony IP: IP65
Rodzaj obudowy: Aluminium
Chłodzenie: Pasywne
Wysokość [cm]: 33

LED PAR 64 18x10W RGBW 4in1 IP65 PFC F7100305
www.flash-butrym.pl
7
Szerokość [cm]: 34
Głębokość [cm]: 24
Waga [kg]: 6,8
Waga z opakowaniem [kg]: 10
W zestawie: dołączony adapter Unischuko
4INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
3. DMX (wejście/wyjście) – złącza: XLR 3-pin
4. Zasilanie (wejście/wyjście) – dedykowane złącze zasilania IP65

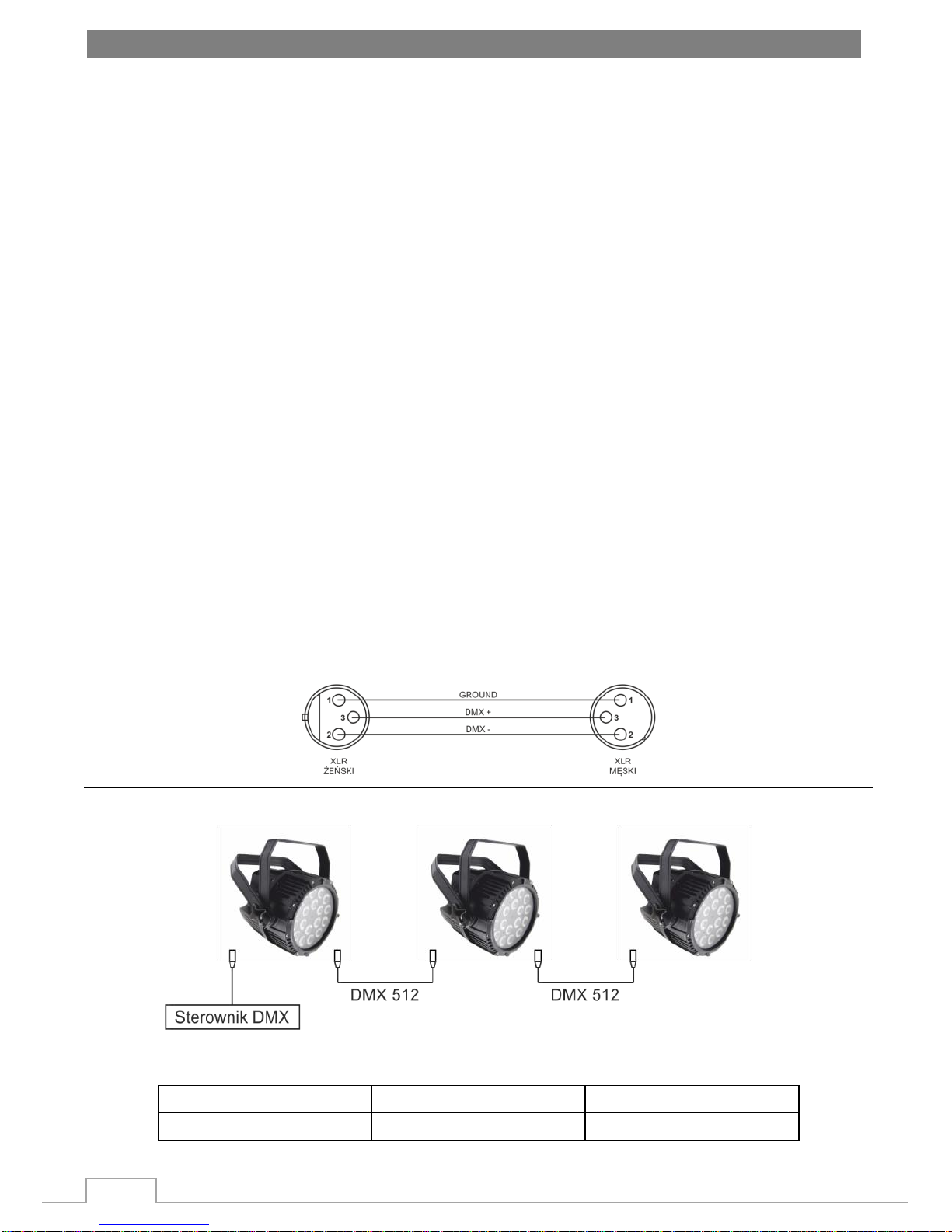

5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
95~240V
180W
50/60Hz

www.flash-butrym.pl
8
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu zintegrowanego przewodu zasilającego.
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
6INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz oraz w 4 przyciski sterujące o następujących funkcjach:
5. MENU –wejście do menu głównego
6. DOWN –wybór opcji, edycja parametru
7. UP –wybór opcji, edycja parametru
8. ENTER –zatwierdzenie zmian
6.2 Menu
Schemat menu urządzenia:
Tryb 7-kanałowy- Ustaw adres
DMX
Zmiana koloru/Macro
Efekt strobo (Ustaw kolor w
trybie koloru)
Prędkość Auto
Czerwony dimmer
Zielony dimmer
Niebieski dimmer
Biały dimmer

LED PAR 64 18x10W RGBW 4in1 IP65 PFC F7100305
www.flash-butrym.pl
9
6.3 Lista kanałów DMX:
Tryb 7CH
Kanał
Funkcja
Efekt
CH 1
Dimmer
0-255: 0-100%
CH 2
Czerwony
0-255: 0-100%
CH 3
Zielony
0-255: 0-100%
CH 4
Niebieski
0-255: 0-100%
CH 5
Biały
0-255: 0-100%
CH6
Strobo
0-255: Wolno-szybko
Ch7
Zmiana
koloru/Macro
0-0: Brak funkcji
1-127: Zmiana koloru
128-255:Macro
