Flash F7000200 User manual

USER MANUAL / INSTRUKCJA OBSŁUGI
LED PAR 36
4x15W 4in1 ZOOM
F7000200

LED PAR 36 4x15W 4in1 ZOOM F7000200
www.flash-butrym.pl
1
Table of contents
1Introduction......................................................................................................................................................2
2Safety information ...........................................................................................................................................2
3Product information ........................................................................................................................................2
3.1 Specification................................................................................................................................................2
4Installation........................................................................................................................................................3
5Connections......................................................................................................................................................3
5.1 Connecting DMX signal.............................................................................................................................3
5.2 Voltage specification..................................................................................................................................3
5.3 Connecting power supply........................................................................................................................4
6Operation manual............................................................................................................................................4
6.1 Control panel ..............................................................................................................................................4
6.2 Menu............................................................................................................................................................4
6.3 DMX channel list........................................................................................................................................5
Spis treści
1Wprowadzenie.................................................................................................................................................6
2Zasady bezpieczeństwa ..................................................................................................................................6
3Informacje o produkcie ...................................................................................................................................6
3.1 Specyfikacja.................................................................................................................................................6
4Instalacja ...........................................................................................................................................................7
5Połączenia.........................................................................................................................................................7
5.1 Podłączenie sygnału DMX ........................................................................................................................7
5.2 Specyfikacja zasilania.................................................................................................................................8
5.3Podłączanie zasilania.................................................................................................................................8
6Instrukcja użytkowania...................................................................................................................................8
6.1 Panel sterowania ........................................................................................................................................8
6.2 Menu............................................................................................................................................................8
6.3 Lista kanałów DMX....................................................................................................................................9

www.flash-butrym.pl
2
1INTRODUCTION
Thank you for purchasing LED PAR 36 4x15W 4in1 ZOOM. For safety reasons and to ensure the trouble-
free operation, carefully read the instructions.
2SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. The device must be installed on stable structures
3PRODUCT INFORMATION
LED PAR 36 4x15W 4in1 ZOOM is a product that combines the function of a standard PAR and Spot
reflector. Adjustable beam angle and the full functionality of four-color LEDs controlled via DMX makes it
a universal solution for stage, television, theater or club. Two DMX control modes (both allow a change the
Zoom parameter) allow for quick and easy operation adapted to different requirements. Built-in automatic
color changing programs (quick or smooth shifting, pulsing) and the audio control mode make it easy to
create attractive lighting scenes.
3.1 Specification
Power consumption: 60W
Power supply voltage: 95 - 240V
Voltage frequency: 50/60Hz
Diode type: 4in1
Number of diodes: 4
Diode power: 15W
Display: LED - 4 characters
Color: RGBW
Beam angle (min): 10°
Beam angle (max): 60°
Dimming: Linear: 0 - 100%
Number of DMX channels: 5 / 8
DMX standard: DMX 512
Control interface: 4 buttons
Operating modes: DMX, Automatic, Sound controlled
Features: Zoom
AC IN: IEC - C14
AC OUT: IEC - C13
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
IP Rating: IP20
Housing made: Aluminium

LED PAR 36 4x15W 4in1 ZOOM F7000200
www.flash-butrym.pl
3
Cooling: Passive
Height [cm]: 23
Width [cm]: 23
Depth [cm]: 34
Weight [kg]: 4,5
Weight with packaging [kg]: 6
4INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in/out): IEC C14/C13 socket

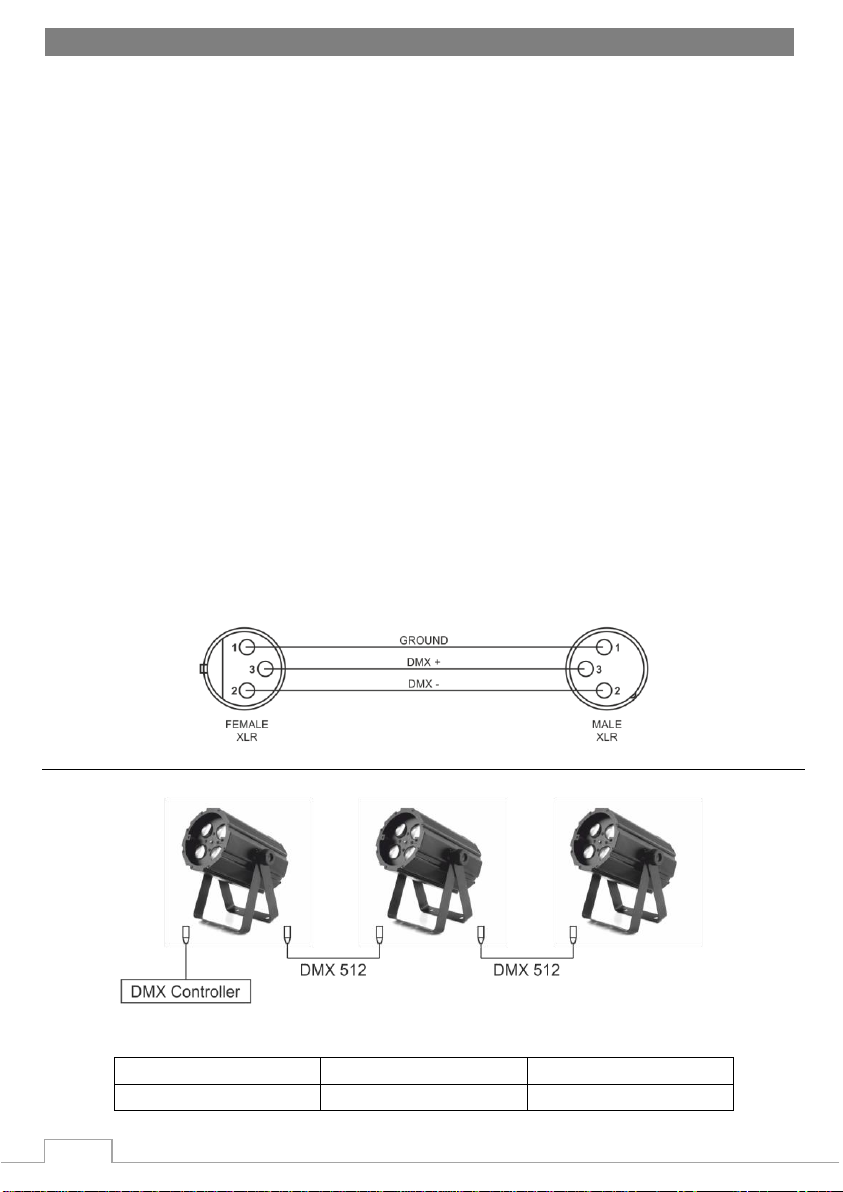

5.1 Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.
5.2 Voltage specification
Input Voltage
Total Power
Frequency
95~240V
140W
50/60Hz

www.flash-butrym.pl
4
5.3 Connecting power supply
The connection is performed using power cable with IEC C13 connector (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
6OPERATION MANUAL
6.1 Control panel
The control panel is equipped with display and 4 control buttons:
1. MENU –access to menu
2. DOWN –change value, go to next option
3. UP –change value, go to previous option
4. ENTER –confirm changes
6.2 Menu
Menu diagram:
DMX channel
d***
→
001 - 512
Set channel
Red dimmer
r**
→
000-255
Dark to bright
Green dimmer
G**
→
000-255
Dark to bright
Blue dimmer
b***
→
000-255
Dark to bright
White dimmer
u***
→
000-255
Dark to bright
Zoom
F***
→
000-255
Small to large
Strobe
FF**
→
00-99
Slow to fast
Color change
CC**
→
00-99
Slow to fast
Color change - smooth
DE**
→
00-99
Slow to fast
Sound control
SU**
→
00-99
ON
Auto run
DEno
→
/
ON

LED PAR 36 4x15W 4in1 ZOOM F7000200
www.flash-butrym.pl
5
6.3 DMX channel list
5CH mode
Channel
Function
Effect
CH 1
Red
0-255: 0-100%
CH 2
Green
0-255: 0-100%
CH 3
Blue
0-255: 0-100%
CH 4
White
0-255: 0-100%
CH 5
Zoom
0-255: Small to large
8CH mode
Channel
Function
Effect
CH 1
Dimmer
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Green
0-255: 0-100%
CH 4
Blue
0-255: 0-100%
CH 5
White
0-255: 0-100%
CH 6
Strobe
0-255: Slow to fast
CH 7
Function
0-5: CH1-CH6 control
6-100: Color select
101-150: Color change
151-200: Color change - smooth
201-250: Built-in program, pulse change
251-255: Sound Control
CH 8
Zoom
0-255: Small to large

www.flash-butrym.pl
6
1WPROWADZENIE
Dziękujemy za zakup urządzenia LED PAR 64 18x10W RGBW 4w1 ABS 140W. Ze względów
bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z
instrukcją.
2ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Urządzenie należy instalować na stabilnych konstrukcjach
3INFORMACJE O PRODUKCIE
LED PAR 36 4x15W 4w1 ZOOM to produkt łączący w sobie funkcję standardowego PAR-a oraz reflektora
typu Spot. Możliwość regulacji szerokości wiązki światła oraz pełna funkcjonalność czterokolorowych diod
LED sterowanych sygnałem DMX czyni z niego uniwersalne rozwiązanie do zastosowań scenicznych,
telewizyjnych, teatralnych lub klubowych. Dwa tryby sterowania DMX (obydwa umożliwiające zmianę
parametru Zoom) umożliwiają szybką i łatwą obsługę dostosowaną do różnych wymagań. Wbudowane
programy automatycznej zmiany kolorów (szybka lub płynna zmiana, pulsowanie) oraz tryb sterowania
dźwiękiem ułatwiają szybkie stworzenie atrakcyjnej sceny oświetleniowej.
3.1 Specyfikacja
Pobór mocy: 60W
Napięcie zasilania: 95 - 240V
Częstotliwość napięcia: 50/60Hz
Typ diody: 4w1
Ilość diod: 4
Moc diody: 15W
Wyświetlacz: LED - 4 znaki
Barwa: RGBW
Kąt świecenia (min): 10°
Kąt świecenia (max): 60°
Ściemnianie: Płynne: 0 - 100%
Ilość kanałów DMX: 5 / 8
Standard DMX: DMX 512
Sterowanie: 4 przyciski
Tryby pracy: DMX, Automatyczny, Sterowanie dźwiękiem
Funkcje: Zoom
AC IN: IEC - C14
AC OUT: IEC - C13

LED PAR 36 4x15W 4in1 ZOOM F7000200
www.flash-butrym.pl
7
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
Stopień ochrony IP: IP20
Rodzaj obudowy: Aluminium
Chłodzenie: Pasywne
Wysokość [cm]: 23
Szerokość [cm]: 23
Głębokość [cm]: 34
Waga [kg]: 4,5
Waga z opakowaniem [kg]: 6
4INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin
2. Zasilanie (wejście/wyjście) –złącza: IEC C14/C13
5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski

www.flash-butrym.pl
8
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
95~240V
140W
50/60Hz
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i
wtyczką typu IEC C13 z drugiej strony (w zestawie).
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
6INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz oraz w 4 przyciski sterujące:
1. MENU –wejście do menu
2. DOWN –zmiana wartości, przejście do kolejnej opcji menu
3. UP –zmiana wartości, przejście do poprzedniej opcji menu
4. ENTER –zatwierdzenie zmian
6.2 Menu
Schemat menu urządzenia:
Kanał DMX
d***
→
001 - 512
Ustawienie kanału
Ściemnianie - czerwony
r**
→
000-255
Ciemno - jasno
Ściemnianie – zielony
G**
→
000-255
Ciemno –jasno
Ściemnianie – niebieski
b***
→
000-255
Ciemno –jasno
Ściemnianie – biały
u***
→
000-255
Ciemno –jasno
Zoom
F***
→
000-255
Wąsko – szeroko
Strobo
FF**
→
00-99
Wolno - szybko
Zmiana kolorów
CC**
→
00-99
Wolno –szybko
Płynna zmiana kolrów
DE**
→
00-99
Wolno –szybko
Sterowanie dźwiękiem
SU**
→
00-99
Włączone
Tryb Auto
DEno
→
/
Włączony

LED PAR 36 4x15W 4in1 ZOOM F7000200
www.flash-butrym.pl
9
6.3 Lista kanałów DMX
Tryb 8CH
Kanał
Funkcja
Efekt
CH 1
Ściemnianie
0-255: 0-100%
CH 2
Czerwony
0-255: 0-100%
CH 3
Zielony
0-255: 0-100%
CH 4
Niebieski
0-255: 0-100%
CH 5
Biały
0-255: 0-100%
CH 6
Strobo
0-255: Wolno –szybko
CH 7
Funkcje
0-5: sterowanie za pomocą kanałów 1-6
6-100: Wybór kolorou
101-150: Zmiana kolorów
151-200: Płynna zmiana kolorów
201-250: Wbudowany program, zmiana pulsacyjna
251-255: Sterowanie dźwiękiem
CH 8
Zoom
0-255: Wąsko - szeroko
Tryb 5CH
Kanał
Funkcja
Efekt
CH 1
Czerwony
0-255: 0-100%
CH 2
Zielony
0-255: 0-100%
CH 3
Niebieski
0-255: 0-100%
CH 4
Biały
0-255: 0-100%
CH 5
Zoom
0-255: Wąsko - szeroko
