Flash F71000269 User manual

USER MANUAL / INSTRUKCJA OBSŁUGI
LED PAR 18x10W RGBW 4in1
Aluminum single cast II ver.
F71000269

LED PAR 18x 10W RGBW 4in1 Aluminium single cast II ver. F71000269
www.flash-butrym.pl
1
Table of Contents
1Introduction......................................................................................................................................................2
2Safety information ...........................................................................................................................................2
3Product information ........................................................................................................................................2
3.1 Specification................................................................................................................................................2
4Installation........................................................................................................................................................3
5Connections......................................................................................................................................................3
5.1 Connecting DMX signal.............................................................................................................................3
5.2 Voltage specification..................................................................................................................................3
5.3 Connecting power supply........................................................................................................................3
6Operation manual............................................................................................................................................4
6.1 Control panel ..............................................................................................................................................4
6.2 Menu............................................................................................................................................................4
6.3 DMX channel list........................................................................................................................................5
Spis treści
1Wprowadzenie.................................................................................................................................................6
2Zasady bezpieczeństwa ..................................................................................................................................6
3Informacje o produkcie ...................................................................................................................................6
3.1 Specyfikacja.................................................................................................................................................6
4Instalacja ...........................................................................................................................................................7
5Połączenia.........................................................................................................................................................7
5.1 Podłączenie sygnału DMX ........................................................................................................................7
5.2 Specyfikacja zasilania.................................................................................................................................7
5.3 Podłączanie zasilania.................................................................................................................................7
6Instrukcja użytkowania...................................................................................................................................8
6.1 Panel sterowania ........................................................................................................................................8
6.2 Menu............................................................................................................................................................8
6.3 Lista kanałów DMX....................................................................................................................................9

www.flash-butrym.pl
2
1INTRODUCTION
Thank you for purchasing LED PAR 64 18x10W RGBW Aluminum Cast. For safety reasons and to ensure
the trouble-free operation, carefully read the instructions.
2SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. The device must be installed on stable structures
3PRODUCT INFORMATION
3.1 Specification
Power supply voltage: 110 - 240V
Voltage frequency: 50/60Hz
Diode type: 4in1
Number of diodes: 18
Display: LED - 4 characters
Color: RGBW
Dimming: Linear: 0 - 100%
Number of DMX channels: 4/8
DMX standard: DMX 512
Control interface: 4 buttons
Operating modes: DMX, Auto, Sound-controlled, Master / Slave
AC IN: integrated power cord
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
Housing made: Aluminium
Cooling: Active
Height [cm]: 30
Width [cm]: 28
Depth [cm]: 25
Weight [kg]: 2
Weight with packaging [kg]: 2,4

LED PAR 18x 10W RGBW 4in1 Aluminium single cast II ver. F71000269
www.flash-butrym.pl
3
4INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in): integrated power cord
5.1 Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.
5.2 Voltage specification
Input Voltage
Total Power
Frequency
110~240V
150W
50/60Hz
5.3 Connecting power supply
The connection is performed using integrated power cable.
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.

www.flash-butrym.pl
4
6OPERATION MANUAL
6.1 Control panel
The control panel is equipped with 4-digit display and 4 control buttons with the following functions:
1. MENU –enter to main menu
2. DOWN –choose option, edit parameter
3. UP –choose option, edit parameter
4. ENTER –confirm changes
6.2 Menu
Menu diagram:
4CH mode- Set DMX address
8CH mode- Se DMX address
Gradual change- Set speed
Jump change- Set speed
Red dimmer
White dimmer
Blue dimmer
Green dimmer
Demo mode
Sound control mode
Slave mode

LED PAR 18x 10W RGBW 4in1 Aluminium single cast II ver. F71000269
www.flash-butrym.pl
5
6.3 DMX channel list
4CH mode
Channel
Function
Effect
CH 1
Red
0-255: 0-100%
CH 2
Green
0-255: 0-100%
CH 3
Blue
0-255: 0-100%
CH 4
White
0-255: 0-100%
8CH mode
Channel
Function
Effect
CH 1
Dimmer
0-255: 0-100%
CH 2
Red
0-255: 0-100%
CH 3
Green
0-255: 0-100%
CH 4
Blue
0-255: 0-100%
CH 5
White
0-255: 0-100%
CH 6
Strobe
0-5: No function
6-255: Strobe, slow to fast
CH 7
Macro speed
0-255: Slow to fast
CH 8
Macro
0-51: No function
52-100: RGBW mode (CH7)
101-150: Gradual change
151-200: Pulse change
201-250: Jump change
251-255: Sound control mode

www.flash-butrym.pl
6
1WPROWADZENIE
Dziękujemy za zakup urządzenia LED PAR 64 18x10W RGBW Aluminium Odlew. Ze względów
bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z
instrukcją.
2ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Urządzenie należy instalować na stabilnych konstrukcjach
3INFORMACJE O PRODUKCIE
3.1 Specyfikacja
Napięcie zasilania: 110 - 240V
Częstotliwość napięcia: 50/60Hz
Typ diody: 4w1
Ilość diod: 18
Wyświetlacz: LED - 4 znaki
Barwa: RGBW
Ściemnianie: Płynne: 0 - 100%
Standard DMX: DMX 512
Sterowanie: 4 przyciski
Tryby pracy: DMX, Automatyczny, Sterowanie dźwiękiem, Master/Slave
AC IN: zintegrowany przewód zasilający
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
Rodzaj obudowy: Aluminium
Chłodzenie: Aktywne
Wysokość [cm]: 30
Szerokość [cm]: 28
Głębokość [cm]: 25
Waga [kg]: 2
Waga z opakowaniem [kg]: 2,4

LED PAR 18x 10W RGBW 4in1 Aluminium single cast II ver. F71000269
www.flash-butrym.pl
7
4INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
3. DMX (wejście/wyjście) – złącza: XLR 3-pin
4. Zasilanie (wejście) –zintegrowany przewód zasilający

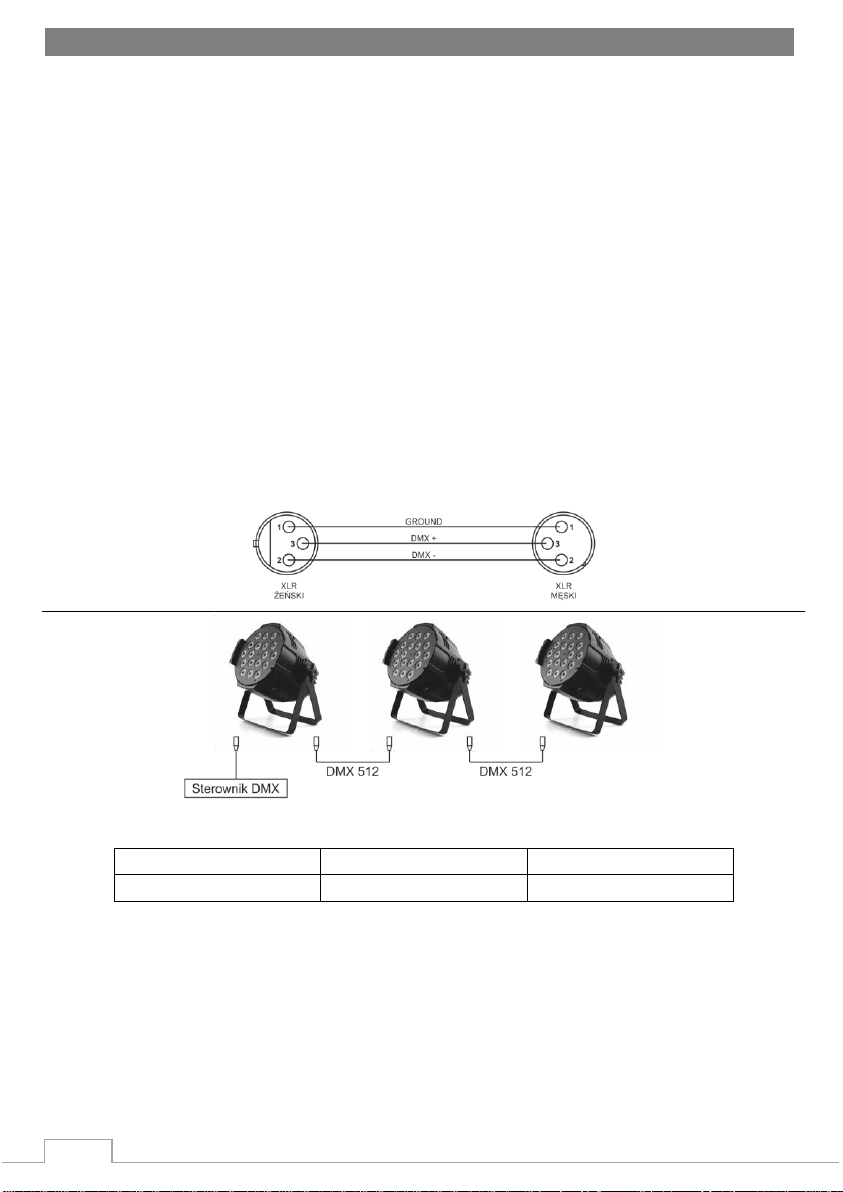

5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
110~240V
150W
50/60Hz
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu zintegrowanego przewodu zasilającego.
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.

www.flash-butrym.pl
8
6INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz oraz w 4 przyciski sterujące o następujących funkcjach:
5. MENU –wejście do menu głównego
6. DOWN –wybór opcji, edycja parametru
7. UP –wybór opcji, edycja parametru
8. ENTER –zatwierdzenie zmian

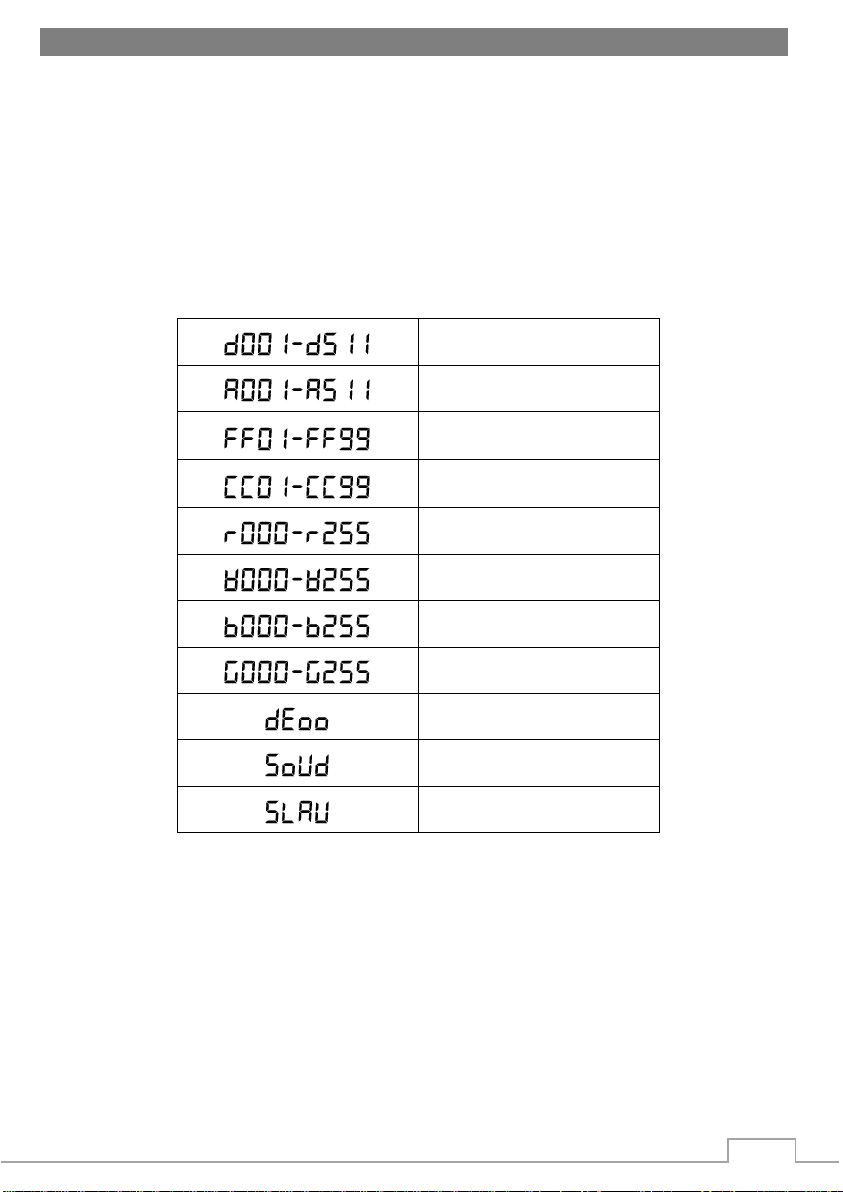

6.2 Menu
Schemat menu urządzenia:
Tryb 4CH- Ustaw adres DMX
Tryb 8CH- Ustaw adres DMX
Zmiana stopniowa- Ustaw
prędkość
Zmiana skokowa- Ustaw
prędkośc
Czerwony dimmer
Biały dimmer
Niebieski dimmer
Zielony dimmer
Tryb demo
Tryb sterowania dźwiękiem
Tryb slave

LED PAR 18x 10W RGBW 4in1 Aluminium single cast II ver. F71000269
www.flash-butrym.pl
9
6.3 Lista kanałów DMX
Tryb 4CH
Kanał
Funkcja
Efekt
CH 1
Czerwony
0-255: 0-100%
CH 2
Zielony
0-255: 0-100%
CH 3
Niebieski
0-255: 0-100%
CH 4
Biały
0-255: 0-100%
Tryb 8CH
Kanał
Funkcja
Efekt
CH 1
Dimmer
0-255: 0-100%
CH 2
Czerwony
0-255: 0-100%
CH 3
Zielony
0-255: 0-100%
CH 4
Niebieski
0-255: 0-100%
CH 5
Biały
0-255: 0-100%
CH 6
Strobo
0-5: Brak funkcji
6-255: Strobo, wolno-szybko
CH 7
Prędkość makro
0-255: wolno-szybko
CH 8
Makro
0-51: Brak funkcji
52-100: Tryb RGBW (7CH)
101-150: Zmiana stopniowa
151-200: Zmiana pulsacyjna
201-250: Zmiana skokowa
251-255: Tryb sterowania dźwiękiem
