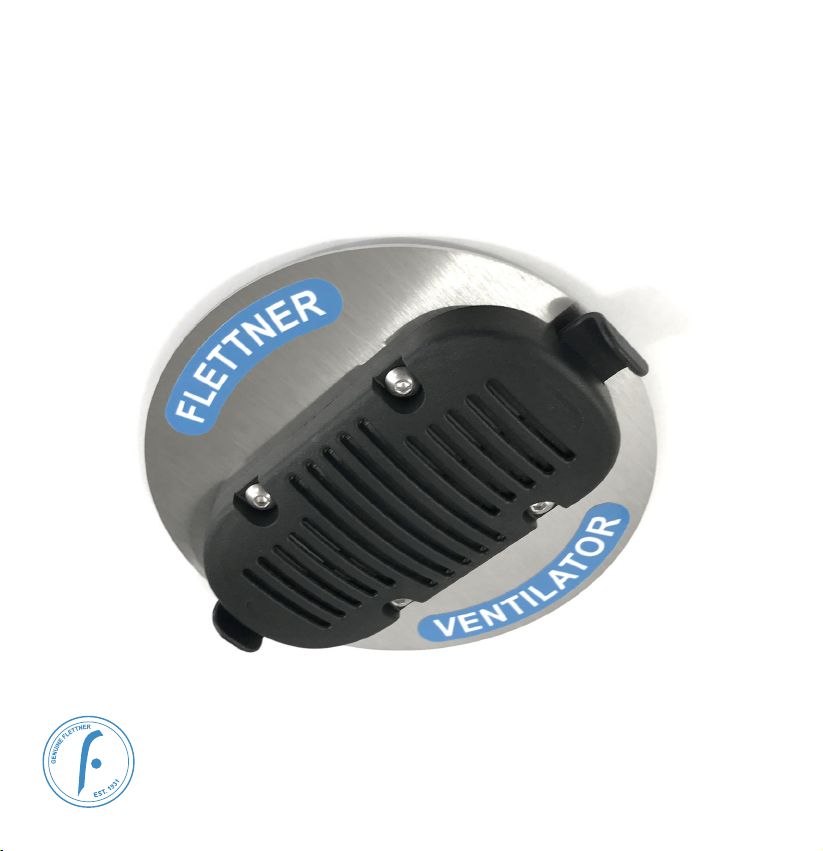

Flettner Slimline Converter User manual

Fle tt ner Slimline Converter
Narrow Base Ventilator Converter Kit
Flener Ventilator Ltd
Studio 118, MKBC, Foxhunter Drive, Milton Keynes, MK14 6GD, UK
Tel: [phone] www.flener.co.uk help@flener.co.uk
Flener is a trademark of Flener Ventilator Ltd
*Ventilator Sold Separately

English - Fiing Instructions
VERY IMPORTANT - Read this first
Take all necessary safety precautions when working at height. Make sure that all work
is planned, organised, and carried out by a competent person. Use an appropriate
stepladder. Wear work gloves and safety glasses when fiing the Slimline Converter to
avoid injury from sharp metal edges and swarf.
Use of waterproof adhesive sealant is recommended.
Ensure shuer is set to open during operation.
For further resources and assistance, visit flener.co.uk.
Contents
1 x Branded
Slimline Converter
Plate
1 x Slimline Converter
Narrow Riser (black)
1 x Slimline Converter
Gasket
1 x Slimline Converter
Narrow Gasket
4 x Slimline
Converter
Screws
(A) Before removing the current ventilator
1. Place the Flener Slimline on the Slimline Converter Narrow Riser (black) on a
section of roof near the current rotor to check that the Slimline ventilator will freely
rotate with suicient clearance on all sides.
2. If the ventilator needs to be installed in a new location, the current hole can be
covered using a Flener Blanking Plate Narrow (sold separately).
(B) Preparation
1. Remove the current ventilator. Visit flener.co.uk/products for instructions and
videos.
2. Remove any adhesive/ sealant residue le on the roof from the current ventilator.

3. Clean the roof where the Slimline Converter will be installed.
4. Inspect the edge of the hole(s) and the top of the roof to check for corrosion or
chipped paint. Use an appropriate rust inhibitor to treat any bare metal surfaces.
5. Re-check the fit of the Flener Slimline and black Riser in the final location.
IMPORTANT The Slimline must freely rotate with suicient clearance on all sides.
(C) Installation
1. Peel o one yellow tape backing on the Slimline Converter Narrow Gasket and apply
the gasket to the roof centred to the large hole in the roof.
2. Peel o the second yellow tape backing on the gasket and stick the black Riser (gloss
side up) centred on the gasket, in the orientation shown in figure 1. This will dictate
the position of the internal shuer.
3. Apply waterproof adhesive sealant to the roof around the edge of the Slimline
Converter Narrow Gasket.
4. Turn the Flener Slimline upside-down and apply waterproof adhesive sealant to the
Flener Slimline gasket on the boom side of the base.
5. Place the Flener Slimline onto the black Riser. From the inside of the vehicle, line
up the four holes of the Slimline base with the four holes of the black Riser using two
Slimline Converter Screws.
6. Peel o one yellow tape backing on the Slimline Converter Gasket and apply the
gasket to the underside of the roof centred to the hole in the roof.
7. Peel o the second yellow tape backing on the gasket and, using two Slimline
Converter Screws for alignment, stick the Branded Slimline Converter Plate to the
gasket in the orientation shown in figure 1.
8. Insert the four Slimline Converter Screws through the Flener Slimline shuer and
Slimline Converter, and finger-tighten into the Flener Slimline base.
9. Use a 3mm (⅛") hex key to evenly tighten the four Slimline Converter Screws, slightly
compressing the gaskets.
IMPORTANT Do not overtighten as this may prevent the rotor from spinning freely.

(D) Final checks
1. If the ventilator is correctly fied, the rotor should spin freely and there should be no
vertical movement.
2. If you are unsure of the final installation, please check our frequently asked questions
or contact us for further support.

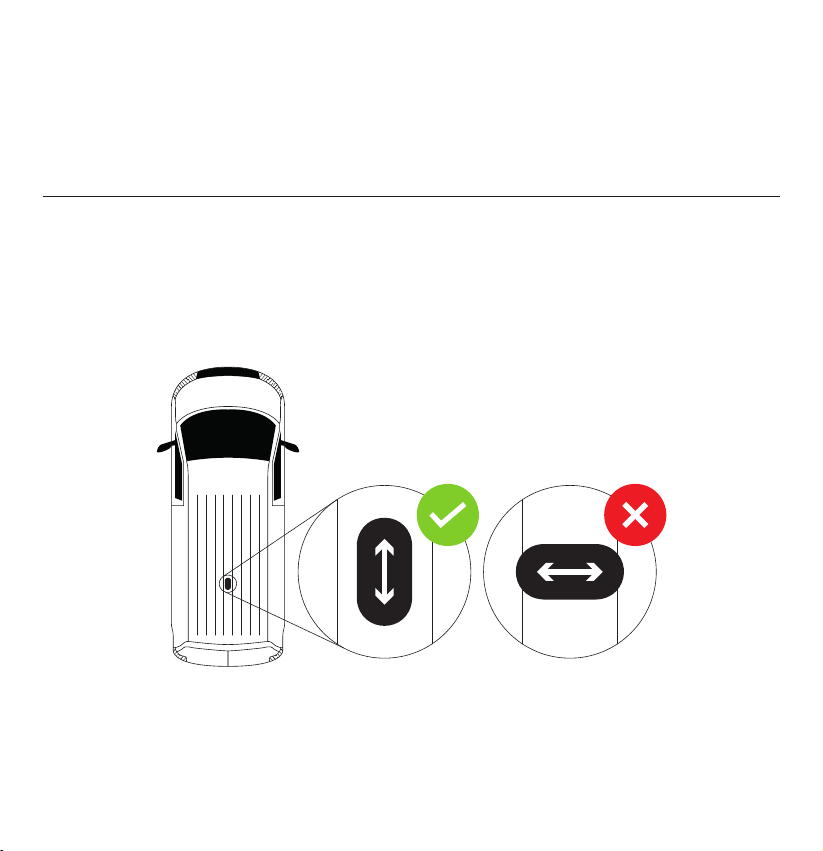

Figure 1
Abbildung 1
Imagen 1
Image 1
Figura 1
Figuur 1
図1

Deutsch - Montageanleitung
WICHTIG - Bie zuerst lesen
Treen Sie bei der Arbeit in der Höhe alle notwendigen Sicherheitsvorkehrungen.
Stellen Sie sicher, dass alle Arbeiten von einer qualifizierten Person geplant, organisiert
und durchgeführt werden. Verwenden Sie eine geeignete Trileiter. Tragen Sie bei
der Montage des Slimline Converters Arbeitshandschuhe und eine Schutzbrille,
um Verletzungen durch scharfe Metallkanten und Späne zu vermeiden. Es wird die
Verwendung von wasserfestem Abdichtungskleber empfohlen.
Stellen Sie sicher, dass der Verschluss während des Betriebs
auf Önen eingestellt ist.
Weitere Ressourcen und Hilfe finden Sie unter flener.co.uk.
Inhalt
(A) Vor dem Entfernen des aktuellen Lüers
1. Platzieren Sie den Flener Slimline auf dem Slimline Converter Riser (schwarz),
schmal, auf einem Dachabschni in der Nähe des aktuellen Rotors, um zu
überprüfen, ob sich der Slimline Lüer mit ausreichendem Freiraum an allen Seiten
frei dreht.
2. Wenn der Lüer an einem neuen Ort installiert werden muss, kann das vorhandene
Loch mit einer Flener Blanking Plate (gesondert erhältlich) abgedeckt werden.
1 x Marken
Slimline Converter
Plae
1 x Slimline Converter
Riser (schwarz), schmal
1 x Slimline Converter-
Dichtung
1 x Slimline Converter
Dichtung, schmal
4 x Slimline
Converter
Schrauben

(B) Vorbereitung
1. Entfernen Sie die aktuelle Lüung. Anleitungen und Videos finden Sie auf flener.
co.uk/products.
2. Entfernen Sie auf dem Dach verbliebene Klebe-/Dichtungsmielrückstände vom
Lüer.
3. Reinigen Sie das Dach, auf dem der Slimline Converter installiert werden soll.
4. Überprüfen Sie den Rand der Löcher und die Oberseite des Daches auf Korrosion
oder abgeplatzte Farbe. Verwenden Sie einen geeigneten Rostschutz, um alle
blanken Metalloberflächen zu behandeln.
5. Überprüfen Sie erneut die Passform des Flener Slimline und des schwarzen Risers
am endgültigen Standort. WICHTIG Der Slimline muss sich mit ausreichendem Spiel
an allen Seiten frei drehen können.
(C) Einbau
1. Ziehen Sie das gelbe Klebeband von einer der schmalen Slimline Converter-
Dichtungen ab und kleben Sie die Dichtung zentriert auf das große Loch im Dach.
2. Ziehen Sie das zweite gelbe Klebeband von der Dichtung ab und kleben Sie den
schwarzen Riser (glänzende Seite nach oben) miig auf die Dichtung, wie in der
in Abbildung 1 gezeigten Ausrichtung. Dies bestimmt die Position des internen
Verschlusses.
3. Tragen Sie um den Rand der schmalen Slimline Converter Dichtung herum
wasserdichte Klebedichtung auf das Dach auf.
4. Drehen Sie den Flener Slimline um und tragen Sie wasserfeste Klebedichtung auf
die Flener Slimline Dichtung an der Unterseite der Basis auf.
5. Setzen Sie den Flener Slimline auf den schwarzen Riser. Richten Sie von der
Fahrzeuginnenseite aus die vier Löcher der Slimline Basis mit den vier Löchern im
schwarzen Riser mit zwei Slimline Converter Schrauben aus.
6. Ziehen Sie ein gelbes Klebeband von der zweiten Slimline Converter Dichtung ab
und bringen Sie die Dichtung an der Unterseite des Dachs miig zum Loch im Dach
an.

7. Ziehen Sie das zweite gelbe Klebeband von der Dichtung ab und kleben Sie die
Marken Slimline Converter Plae mit zwei Slimline Converter-Schrauben zur
Justierung in der in Abbildung 1 gezeigten Ausrichtung auf die Dichtung.
8. Führen Sie die vier Slimline Converter Schrauben durch den Flener Slimline
Verschluss und den Slimline Converter und ziehen Sie sie handfest in die Flener
Slimline Basis ein.
9. Ziehen Sie die vier Slimline Converter Schrauben mit einem 3 mm (⅛”)
Inbusschlüssel gleichmäßig an und drücken Sie dabei die Dichtungen leicht
zusammen. WICHTIG Nicht zu fest anziehen, da dies verhindern kann, dass der
Rotor sich frei dreht.
(D) Finale Kontrolle
1. Bei ordnungsgemäßer Montage des Lüers dreht sich der Rotor frei und es gibt keine
vertikale Bewegung.
2. Wenn Sie sich bei der endgültigen Installation nicht sicher sind, lesen Sie bie
unsere häufig gestellten Fragen oder kontaktieren Sie uns für weitere Hilfe.

Español - Instrucciones de montaje
MUY IMPORTANTE – Rogamos lea esto primero
Tome todas las medidas de seguridad necesarias cuando trabaje en altura. Asegúrese
de que el trabajo sea planificado, organizado y realizado por una persona capacitada.
Use una escalera apropiada. Utilice guantes de trabajo y gafas de seguridad durante
la instalación del Slimline Converter para evitar accidentes causados por los bordes
metálicos afilados y rugosidades.
Se recomienda el uso de un sellador adhesivo resistente al agua.
Asegúrese de que la tapa esté abierta durante la operación.
Para más información y asistencia, visite flener.co.uk.
Contenido
1 x Placa de
Slimline Converter
marcada
1 x Tubo estrecho
ascendente (negro) de
Slimline Converter
1 x Junta de
Slimline Converter
1 x Junta estrecha de
Slimline Converter
4 x Tornillos
de Slimline
Converter
(A) Antes de retirar el ventilador actual
1. Ubique el Flener Slimline en el tubo estrecho ascendente (negro) del Slimline
Converter en una sección del techo cerca del rotor actual para comprobar que el
ventilador Slimline girará libremente con suficiente espacio libre en todos los lados.
2. Si es necesario instalar el ventilador en una nueva ubicación, el agujero actual se
puede cubrir con un Flener Blanking Plate estrecho (se vende por separado).

(B) Preparación
1. Quitar el ventilador actual. En flener.co.uk/products tiene instrucciones y vídeos a
su disposición.
2. Quitar restos de adhesivos / selladores del techo del ventilador actual.
3. Limpiar el techo donde se va a instalar el Slimline Converter.
4. Inspeccione el borde del agujero y la parte superior del techo por si hubiera corrosión
o pintura levantada. Use un inhibidor de óxido apropiado para tratar cualquier
superficie de metal al descubierto.
5. Vuelva a comprobar el ajuste del Flener Slimline y el tubo ascendente negro en
la ubicación final. IMPORTANTE El Slimline debe rotar libremente con suficiente
espacio por todos los laterales.
(C) Instalación
1. Despegue uno de los reversos de la cinta amarilla de la junta estrecha del Slimline
Converter y aplique la junta al techo centrada en el agujero grande del mismo.
2. Despegue el segundo reverso de la cinta amarilla en la junta y pegue el tubo
ascendente negro (lado brillante hacia arriba) centrado en la junta en la orientación
mostrada en la figura 1. Esto dictará la posición de la apertura interna.
3. Aplique sellador adhesivo impermeable en el techo alrededor del borde de la junta
estrecha del Slimline Converter.
4. Dele la Vuelta al Flener Slimline y aplique el sellador adhesive resistente al agua a la
Junta Flener Slimline en la parte de debajo de la base.
5. Ubique el Flener Slimline en el black riser. Desde el interior del vehículo, alinee los
cuatro agujeros de la base del Slimline con los cuatro agujeros del tubo ascendente
negro utilizando dos tornillos Slimline Converter.
6. Despegue una de las cintas amarillas de la junta Slimline Converter y aplique la junta
a la parte inferior del techo centrada en el agujero del mismo.
7. Despegue el segundo soporte de cinta amarilla de la junta y, usando dos tornillos
para alineación Slimline Converter, pegue la placa Slimline Converter marcada a la
junta en la orientación mostrada en la figura 1.

8. Inserte los cuatro tornillos Slimline Converter en la apertura del Flener Slimline y
el Slimline Converter, y ajústelos con los dedos a la base del Flener Slimline.
9. Utilice una llave hexagonal de 3 mm (⅛") para apretar uniformemente los cuatro
tornillos Slimline Converter comprimiendo ligeramente las juntas.
IMPORTANTE: Tenga cuidado de no apretarlos demasiado, ya que podría prevenir la
rotación libre del rotor.
(D) Comprobación final
1. Si el ventilador está correctamente instalado, el rotor debería girar libremente y no
debería de haber movimiento vertical.
2. En caso de duda con la instalación final, lea el apartado de preguntas frecuentes o
contáctenos para más información.

Français - Instructions de montage
TRÈS IMPORTANT - Lisez ceci en priorité
Prenez toutes les précautions de sécurité nécessaires lorsque vous travaillez en hauteur.
Assurez-vous que tous les travaux sont planifiés, organisés et exécutés par une personne
compétente. Utilisez un escabeau approprié. Portez des gants de travail et des lunees
de sécurité lors de l'installation du Slimline Converter pour éviter les blessures causées
par les bords métalliques tranchants et les copeaux.
L'utilisation d'un mastic adhésif imperméable est recommandée.
Assurez-vous que l'obturateur est réglé pour s'ouvrir lors de
l’utilisation.
Pour plus de ressources et d'assistance, visitez flener.co.uk.
Contenu
(A) Avant de retirer le ventilateur actuel
1. Placez le Flener Slimline sur la contremarche étroite du Slimline Converter (noire)
sur une section de toit près du rotor actuel pour vérifier que le ventilateur Slimline
tournera librement avec un dégagement suisant de tous les côtés.
2. Si le ventilateur doit être installé sur un nouvel emplacement, le trou actuel peut être
recouvert à l'aide d'une plaque étroite d'obturation Flener Blanking Plate (vendue
séparément).
1 x Plaque de
marque pour
Slimline Converter
1 x Contremarche
étroite pour Slimline
Converter (noire)
1 x Joint pour
Slimline Converter
1 x Joint étroit pour
Slimline Converter
4 x Vis Slimline
Converter

(B) Préparation
1. Retirez le ventilateur actuel. Visitez flener.co.uk/products pour obtenir des
instructions et des vidéos.
2. Retirez tout résidu d'adhésif/scellant provenant du ventilateur actuel, qui pourrait
rester sur le toit.
3. Neoyez le toit où le Slimline Converter sera installé.
4. Inspectez le bord du ou des trous et le haut du toit pour vérifier la corrosion ou la
peinture écaillée. Utilisez un inhibiteur de rouille approprié pour traiter toutes les
surfaces métalliques nues.
5. Revérifiez l'ajustement du Flener Slimline et de la contremarche noire à
l'emplacement final. IMPORTANT Le Slimline doit tourner librement avec un
dégagement suisant de tous les côtés.
(C) Installation
1. Décollez un ruban adhésif jaune sur le joint étroit du Slimline Converter et appliquez
le joint sur le toit, centré sur le grand trou dans le toit.
2. Décollez le deuxième ruban adhésif jaune sur le joint et collez la contremarche noire
(côté brillant vers le haut) centrée sur le joint, dans l'orientation indiquée sur
l’image 1. Cela dictera la position de l'obturateur interne.
3. Appliquez du mastic adhésif imperméable sur le toit autour du bord du joint étroit du
Slimline Converter.
4. Retournez le Flener Slimline et appliquez un mastic adhésif imperméable sur le
joint du Flener Slimline sur la face inférieure de la base.
5. Placez le Flener Slimline sur la contremarche noire. Depuis l'intérieur du véhicule,
alignez les quatre trous de la base Slimline avec les quatre trous de la contremarche
noire à l'aide de deux vis pour Slimline Converter.
6. Décollez un ruban adhésif jaune sur le joint du Slimline Converter et appliquez le joint
sur la face inférieure du toit, centré sur le trou dans le toit.
7. Retirez le deuxième ruban adhésif jaune sur le joint et, à l'aide de deux vis de
Slimline Converter pour l'alignement, collez la plaque de marque pour Slimline
Converter sur le joint dans l'orientation indiquée sur l’image 1.

8. Insérez les quatre vis du Slimline Converter à travers l'obturateur Flener Slimline
et le Slimline Converter, et serrez à la main dans la base du Flener Slimline.
9. Utilisez une clé hexagonale de 3 mm (⅛”) pour serrer uniformément les quatre vis du
Slimline Converter, en comprimant légèrement les joints. IMPORTANT Ne pas trop
serrer car cela pourrait empêcher le rotor de tourner librement.
(D) Contrôles finaux
1. Si le ventilateur est correctement installé, le rotor doit tourner librement et il ne doit
pas y avoir de mouvement vertical.
2. Si vous n'êtes pas sûr de l'installation finale, veuillez consulter notre foire aux
questions ou contactez-nous pour une assistance supplémentaire.

Italiano - Istruzioni di installazione
MOLTO IMPORTANTE - Leggere quanto segue prima di eeuare l’installazione
Prendete tue le precauzioni di sicurezza necessarie quando si lavora in altezza.
Accertatevi che tui i lavori siano pianificati, organizzati ed eseguiti da una persona
competente. Utilizzate una scala a libreo adeguata. Indossate guanti da lavoro e occhiali
di sicurezza durante l’installazione dello Slimline Converter per prevenire infortuni dovuti
ai bordi taglienti in metallo e ai trucioli.
Si consiglia l’uso di sigillante adesivo impermeabile.
Accertatevi che la chiusura sia impostata su aperto
durante l’uso.
Per ulteriori risorse e assistenza, visitate flener.co.uk.
Contenuti della confezione
(A) Prima di rimuovere il ventilatore aualmente installato
1. Disponete il Flener Slimline sull’alzata strea (nera) per Slimline Converter su una
parte di teo vicino al rotore aualmente installato per verificare che il ventilatore
Slimline possa ruotare liberamente con margine suiciente su tui i lati.
2. Se il ventilatore deve essere installato in un luogo diverso, il foro auale può essere
coperto con una Flener Blanking Plate strea (venduta separatamente).
1 x Piastra con
marchio Slimline
Converter
1 x Alzata strea (nera)
per Slimline Converter
1 x Guarnizione per
Slimline Converter
1 x Guarnizione strea
per Slimline Converter
4 x Viti per
Slimline Converter

(B) Preparazione
1. Rimuovete il ventilatore aualmente installato. Visitate flener.co.uk/products per
trovare istruzioni e video.
2. Rimuovete eventuali residui di adesivo o sigillante del vecchio ventilatore rimasti sul
teo.
3. Pulite il teo nel punto dove verrà installato lo Slimline Converter.
4. Ispezionate il bordo del foro o dei fori e la parte superiore del teo per verificare la
presenza di corrosione o vernice scheggiata. Utilizzate un opportuno antiruggine per
traare eventuali superfici di metallo esposto.
5. Ricontrollate il posizionamento del Flener Slimline e dell’alzata nera nella posizione
definitiva. IMPORTANTE Lo Slimline deve poter ruotare liberamente con margine
suiciente su tui i lati.
(C) Installazione
1. Rimuovete uno dei rivestimenti in nastro giallo sulla guarnizione strea per Slimline
Converter e applicate la guarnizione sul teo, in modo che coincida con il foro più
grande nel teo.
2. Rimuovete il secondo rivestimento in nastro giallo sulla guarnizione e aaccate
l’alzata nera (lato lucido verso l’alto) centrata sulla guarnizione, orientata come in
figura 1. Questo determina la posizione della serranda interna.
3. Applicate il sigillante adesivo impermeabile sul teo, intorno al bordo della
guarnizione strea per Slimline Converter.
4. Capovolgete il Flener Slimline e applicate l’adesivo impermeabile alla guarnizione
del Flener Slimline sul lato inferiore della base.
5. Posizionate il Flener Slimline sull’alzata nera. Dall’interno del veicolo, allineate i
quaro fori della base dello Slimline con i quaro fori dell’alzata nera usando due viti
dello Slimline Converter.
6. Rimuovete uno dei rivestimenti in nastro giallo sulla guarnizione dello Slimline
Converter e applicate la guarnizione sul lato inferiore del teo, in modo che coincida
con il foro più grande nel teo.

7. Rimuovete il secondo rivestimento in nastro giallo sulla guarnizione e, utilizzando
due viti dello Slimline Converter per allineare, aaccate la piastra con marchio
Slimline Converter alla guarnizione orientata come in figura 1.
8. Inserite le quaro viti dello Slimline Converter araverso la serranda per Flener
Slimline e lo Slimline Converter e serratele a mano nella base del Flener Slimline.
9. Usate una chiave a brugola da 3mm (⅛”) per serrare uniformemente le quaro viti
dello Slimline Converter, comprimendo leggermente le guarnizioni.
IMPORTANTE Non serrate troppo in quanto si potrebbe impedire al rotore di ruotare
liberamente.
(D) Verifiche finali
1. Se il ventilatore è installato correamente, il rotore deve ruotare liberamente e non ci
deve essere movimento verticale.
2. Se non siete sicuri del risultato finale dell’installazione, controllate le nostre domande
frequenti o contaateci per ulteriore supporto.

Nederlands - Montage-instructies
ZEER BELANGRIJK - Lees dit als eerste
Neem alle noodzakelijke veiligheidsmaatregelen bij het werken op hoogte. Zorg
ervoor dat al het werk vooraf is gepland, georganiseerd en wordt uitgevoerd door een
bevoegd persoon. Gebruik een geschikte trapladder. Draag werkhandschoenen en een
veiligheidsbril bij het monteren van de Slimline Converter voor bescherming tegen letsel
van scherpe metalen randen en spaanders.
Het wordt aanbevolen om een waterafstotende kit te gebruiken.
Zorg ervoor dat de gril is ingesteld om te openen tijdens gebruik.
Ga naar flener.co.uk voor meer hulpmiddelen en begeleiding.
Inhoud
(A) Voordat u de huidige ventilator verwijdert
1. Plaats de Flener Slimline op de Slimline Converter Smalle Stijger (zwart) op een
deel van het dak in de buurt van de huidige ventilator om te controleren of de Slimline
ventilator vrij kan draaien met voldoende vrije ruimte aan alle kanten.
2. Als de ventilator op een nieuwe locatie moet worden geïnstalleerd, kan het huidige
gat bedekt worden met een Flener Blanking Plate (apart verkrijgbaar).
1 x Slimline Converter
Gemerkte Plaat
1 x Slimline Converter
Stijger (zwart)
1 x Slimline Converter
Pakking
1 x Slimline Converter
Smalle Pakking
4 x Slimline
Converter
Schroeven

(B) Voorbereiding
1. Verwijder de huidige ventilator. Ga naar flener.co.uk/products voor instructies en
video's.
2. Verwijder de overtollige lijm-/kitresten die achtergelaten zijn door de huidige
ventilator, op het dak.
3. Maak het dak schoon waar de Slimline Converter gemonteerd zal worden.
4. Controleer de rand van het gat of de gaten en de bovenkant van het dak op corrosie
of afgebrokkelde verf. Gebruik een geschikt anti-roest middel om alle blanke metalen
oppervlakken te behandelen.
5. Controleer opnieuw de fiing van de Flener Slimline en de zwarte Stijger op de
uiteindelijke locatie. BELANGRIJK De Slimline moet vrij kunnen roteren met genoeg
ruimte aan alle kanten.
(C) Montage
1. Verwijder de gele tape van één van de pakkingen en breng de Slimline Converter
Smalle Pakking aan op het dak, in het midden van het grote gat in het dak.
2. Verwijder de tweede gele tape op de pakking en plak deze aan de zwarte Stijger (met
de glanzende kant naar boven) in het midden van de pakking, in de richting zoals
aangegeven in figuur 1. Deze kant zal de positie bepalen van de interne gril.
3. Spuit waterafstotende kit op het dak op de rand van de Slimline Converter Smalle
Pakking.
4. Houdt de Flener Slimline op zijn kop en spuit waterafstotende kit aan op de Flener
Slimline pakking aan de onderkant van het onderstel.
5. Plaats de Flener Slimline op de zwarte Stijger. Lijn vanaf de binnenkant van het
voertuig de vier gaten van het Slimline onderstel uit met de vier gaten van de zwarte
Stijger met twee Slimline Converter schroeven.
6. Verwijder de gele tape van de tweede Slimline Converter Pakking en breng de
pakking aan op de onderkant het dak, in het midden van het gat in het dak.
7. Verwijder de tweede gele tape van de pakking en plak de Slimline Converter
Gemerkte Plaat op de pakking, in de richting zoals aangegeven in figuur 1, met
behulp van twee Slimline Converter Schroeven voor de uitlijning.

8. Steek de vier Slimline Converter schroeven door de Flener Slimline gril en de
Slimline Converter en draai ze met de hand vast in het Flener Slimline onderstel.
9. Gebruik een 3mm inbussleutel (⅛”) om gelijkmatig alle vier Slimline Converter
Schroeven vast te draaien, waarbij u de pakkingen licht samendrukt. BELANGRIJK
Draai de schroeven niet te vast aan, dit kan voorkomen dat de rotor vrij ronddraait.
(D) Laatste controle
1. Als de ventilator correct geïnstalleerd is, draait de rotor onbelemmerd rond en
ontstaan er geen verticale bewegingen.
2. Als u onzeker bent over de uiteindelijke montage, raadpleeg dan onze veel gestelde
vragen of neem contact met ons op voor meer ondersteuning.

日本語- 取付方法
非常に重要 - 最初にお読みください
高所作業時には、必要なすべての安全対策を講じてください。すべての作業は、有能な人物によっ
て計画、組織、実行されていることを確認してください。適切な脚立を使用してください。鋭利な金
属のエッジや切り粉による負傷を避けるため、Slimline Converterを取り付け時には作業用手袋
と安全眼鏡を着用してください。
防水性のある接着剤の使用をお勧めします。
運用中はシャッターが開くように設定してください。
詳しい情報やサポートについては、󽘁ettner.co.ukをご覧ください。
中身
(A) 現在の換気装備を取り外す前に
1. 現在のローター近くの屋根のセクションにSlimline Converter狭いライザー (黒) のFlettner
Slimlineを置き、Slimline通風機が全ての側面に十分なクリアランスを持って自由に回転する
ことを確認します。
2. 通風機を新しい場所に取り付ける必要がある場合は、Flettner Blanking Plate狭い (別売) を
使用して現在の穴を塞ぐことができます。
(B) 準備
1. 現在使用している換気装備を取り外す。手順や動画は󽘁ettner.co.uk/productsにご覧くだ
さい。
2. 現在の換気装備の屋根に残っている接着剤やシーリング材を取り除く。
3. Slimline Converterを設置する場所の屋根を清掃する。
1 x ブランド
Slimline Converter
プレート
1 x Slimline Converter
狭いライザー (黒)
1 x Slimline Converter
ガ ス ケット
1 x Slimline Converter狭
い ガ ス ケット
4 x Slimline
Converter ねじ
