Fleurco Gemini G002 User manual

INSTALLATION MANUAL - GUIDE D’INSTALLATION
G002
11 / 2016

Product specications are subject to change without notice • Des changements peuvent être apportés au produit sans préavis.
Please keep this manual and product code number for future reference
and for ordering replacement parts if necessary.
Veuillez conserver ce manuel et le code de produit pour des références futures,
et au besoin, la commande de pièces de rechange.
INSTRUCTIONS GÉNÉRALES
• Lire attentivement et complètement le manuel
d’installation avant de procéder.
• Il est recommandé de porter des lunettes de sécurité en
tout temps lors de l’installation.
INSTALLATION SUR LES TUILES EN CÉRAMIQUE
• Si votre porte de douche doit être installée sur une bordure
en céramique, le jambage doit reposer complètement sur
cette dernière.
• Le calfeutrage doit être appliqué sur le côté extérieur
de la douche où le panneau xe rencontre la bordure
en céramique.
NOTE
• Calfeutrage: aucun scellant n’est nécessaire à l’intérieur
de la douche.
• Certains modèles sont dotés de joints d’étanchéité clairs.
L’ENTRETIEN DE VOTRE DOUCHE
• Ne jamais utiliser de poudre ou de tampon à récurer, ni
d’instrument tranchant sur les parties en métal ou en verre.
De temps à autre, il suft de nettoyer la porte avec une
solution d’eau et un détergent doux pour conserver l’aspect
neuf des panneaux de verre et du cadre en aluminium.
• Nous recommandons de passer une raclette de douche
sur les panneaux de verre après chaque utilisation.
En Fr
GENERAL INSTRUCTIONS
• Read this manual carefully and completely
before proceeding.
• It is recommended that you wear safety
glasses at all times during the installation.
INSTALLATION OVER CERAMIC TILES
• If your shower door is to be installed over
ceramic tiles, the tiles should lay com-
pletely under the wall jamb.
• Silicone should be used to seal the gap
where the ceramic tiles meet the xed panel.
NOTICE
• Caulking: no sealant is required inside the
shower, unless otherwise stated.
• Some models are equipped with clear
sealing gaskets.
CARE FOR YOUR SHOWER DOOR
• Never use scouring powder pads or sharp
instruments on metal pieces or glass pan-
els. An occasional wiping down with a mild
soap diluted in water is all that is needed
to keep the panels and aluminum parts
looking new.
• We recommend wiping the glass panels
with a squeegee after each use.

* This conguration is illustrated in this manual.
* Cette conguration est illustrée dans ce manuel.
POSSIBLE CONFIGURATIONS / CONFIGURATIONS POSSIBLES
* Use a ¼" drill bit for ceramic when drilling into ceramic tiles
* Utiliser une mèche de ¼" destiné à la céramique lors du perçage des tuiles en céramique.
DRILL
PERCEUSE
1/4"& 1/8"DRILL BITS
MÈCHE 1/4" & 1/8"

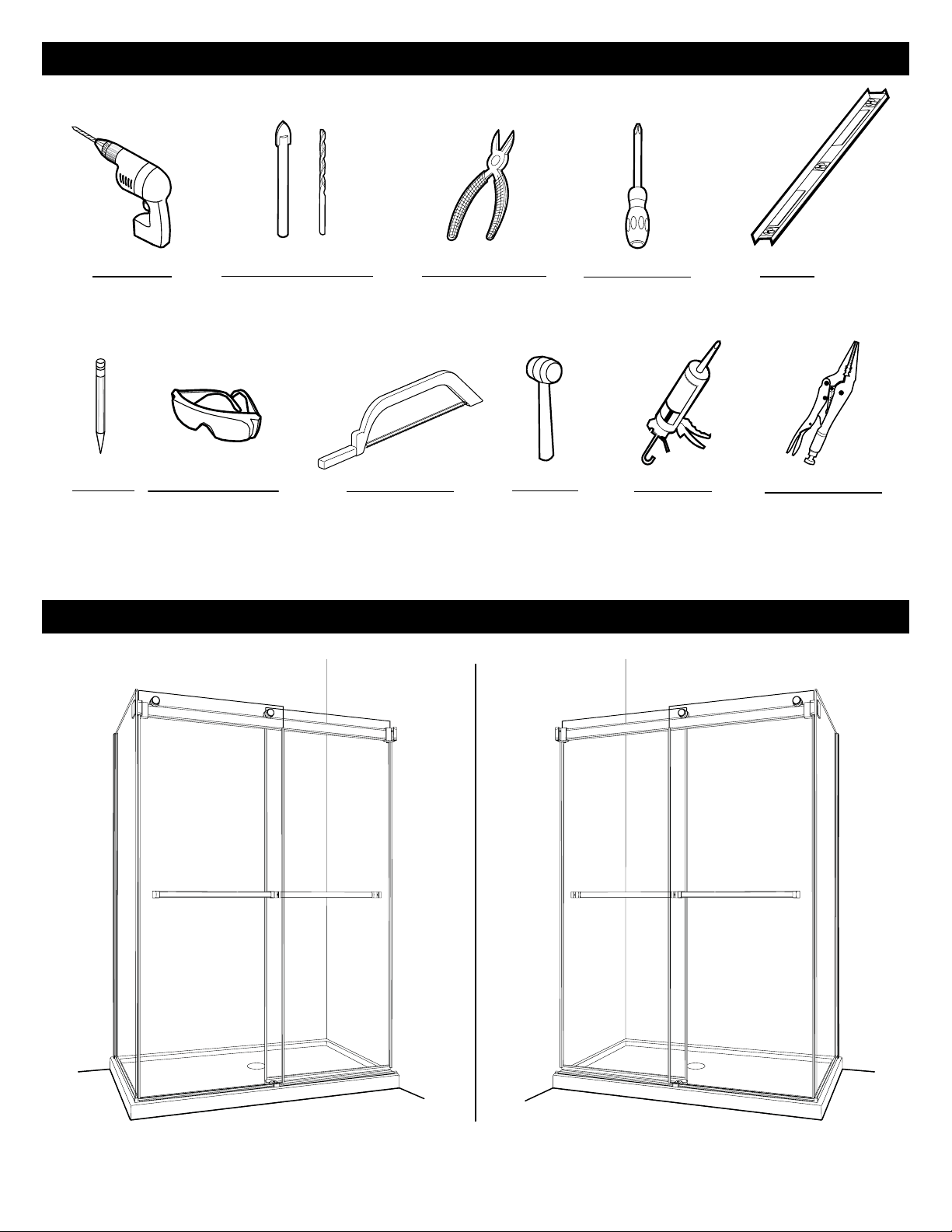

TOOLS REQUIRED / OUTILS REQUIS
SILICONE
SCELLANT
MALLET
MAILLET
PENCIL
CRAYON
SCREWDRIVER
TOURNEVIS
LEVEL
NIVEAU
POSSIBLE CONFIGURATIONS / CONFIGURATIONS POSSIBLES
SAFETY GLASSES
LUNETTES DE SÉCURITÉ
HACKSAW
SCIE À MÉTAUX
CUTTING PLIERS
PINCE COUPANTE
LOCKING PLIERS
PINCES-ÉTAU
*
*

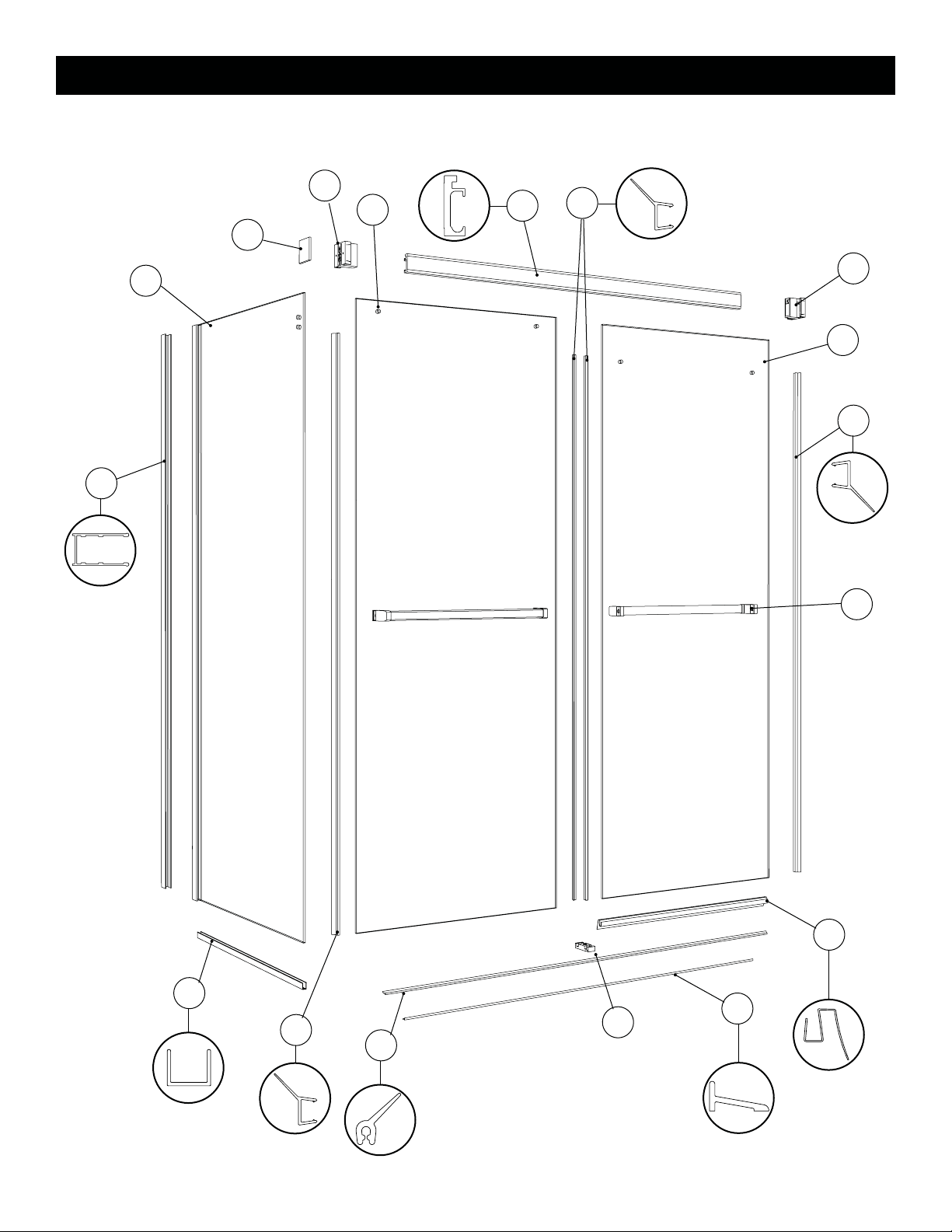

PARTS LISTING / LISTE DES PIÈCES
10
3
1
10
2
3
3
5
12
7
8
4
6
9
13
14
11

PARTS LISTING / LISTE DES PIÈCES
ITEM PARTS LISTING / LISTE DES PIÈCES QTY
1 INTERIOR DOOR PANEL / PANNEAU DE PORTE INTÉRIEUR 1
2 EXTERIOR DOOR PANEL / PANNEAU DE PORTE EXTÉRIEUR 1
3 SIDE DOOR GASKET / JOINT LATÉRAL DE LA PORTE 4
4 BOTTOM DOOR GASKET / JOINT INFÉRIEUR POUR LA PORTE 1
5 TOWEL BAR / PORTE-SERVIETTE 2
6 BOTTOM GUIDE / GUIDE INFÉRIEUR 1
7 THRESHOLD /SEUIL 1
8 THRESHOLD GASKET / JOINT DU SEUIL 1
9 RUNNING RAIL / BARRE DE ROULEMENT 1
10 WALL MOUNT BRACKET / SUPPORT MURAL 2
11 RETURN BRACKET / SUPPORT DU PANNEAU DE RETOUR 1
12 RETURN PANEL / PANNEAU DE RETOUR 1
13 U-CHANNEL / PROFILÉ EN «U» 1
14 WALL JAMB / JAMBAGE 1
ITEM HARDWARE LISTING / LISTE DE QUINCAILLERIE QTY
15 THRESHOLD ANCHOR
/ ANCRAGE DU SEUIL 1 / 1
16 CLEAR SETTING BLOCK / BLOC NIVEAU TRANSPARENT 7
17 SCREW CAP / CAPUCHON COUVRE-VIS 3
18 BACK SCREW CAP / L’ARRIÈRE DU CAPUCHON COUVRE-VIS 3
19 SELF DRILLLING PAN HEAD SCREWS #8 - ⅜” /
VIS À TÊTE PAN AUTO-PERÇANTE #8 - ⅜” 3
20 SCREW FOR RETURN PANEL / VIS POUR LE PANNEAU DE RETOUR 3
21 WALL PLUG / CHEVILLE 7
22 EXTERIOR WHEEL / ROULETTE EXTÉRIEUR 2
23 INTERIOR WHEEL / ROULETTE INTÉRIEUR 2
24 EXTERIOR WHEEL CAP / CAPUCHON DE ROULETTE EXTÉRIEUR 2
25 INTERIOR WHEEL CAP / CAPUCHON DE ROULETTE INTÉRIEUR 2
26 THRESHOLD ANCHOR /L’ANCRAGE DE SEUIL 1
27 KEY / CLÉ 1
28 PAN HEAD SCREW / VIS À TÊTE CYLINDRIQUE 7
29 SCREW / VIS 1
30 BOTTOM GUIDE CAP / CAPUCHON DU GUIDE INFÉRIEUR 1
21
HARDWARE LISTING / LISTE DE QUINCAILLERIE
26 3028 29
22 2423 25 27
20
181716
15 19
1/8"
3mm
1/16"
1mm

6
Model
Modèle
Return panel placement
Positionnement du panneau de retour
MIN MAX
48 45ʺ 48"
60 57ʺ 60"
The installation shown is based on plumb nished
walls and a levelled base. If these conditions are not
met, please adjust accordingly.
L’installation illustrée est basée sur des murs nis
d'aplomb et une base de douche nivelée. Si ces conditions
ne sont pas présentes, ajuster en conséquence.

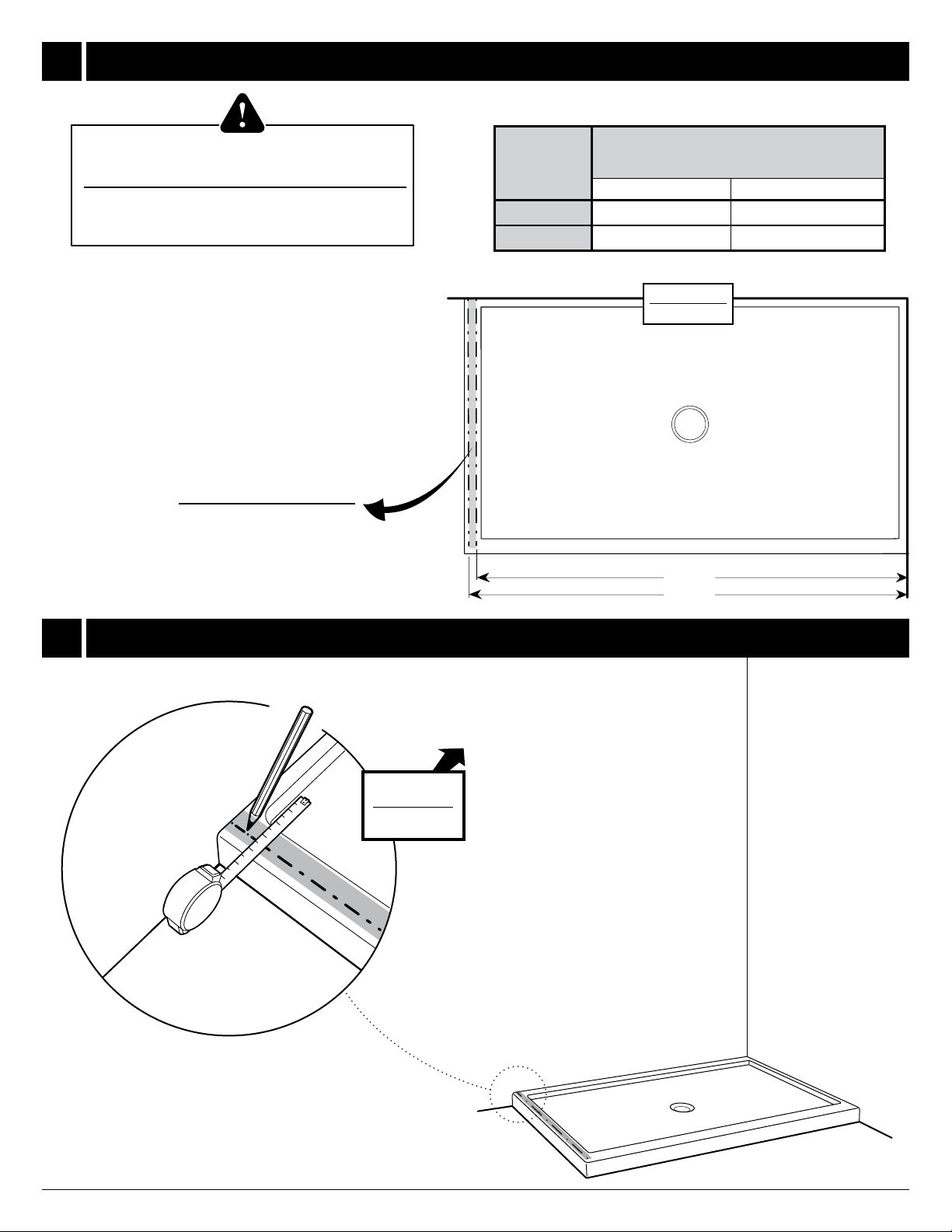

MARK THE PLACEMENT AREA FOR THE RETURN PANEL ON THE BASE
MARQUER LA ZONE DE POSITIONNEMENT POUR LE PANNEAU DE RETOUR SUR LA BASE
MARK THE PLACEMENT LINE FOR THE RETURN PANEL ON THE BASE WITHIN THE PLACEMENT AREA
MARQUER LA LIGNE DU PLACEMENT POUR LE PANNEAU DE RETOUR SUR LA BASE DANS LA ZONE DE POSITIONNEMENT
Recommended area for
return panel installation.
Zone recommandée pour
l’installation du panneau de retour.
MIN
MAX
TOP VIEW
VUE DU HAUT
1
2
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

7

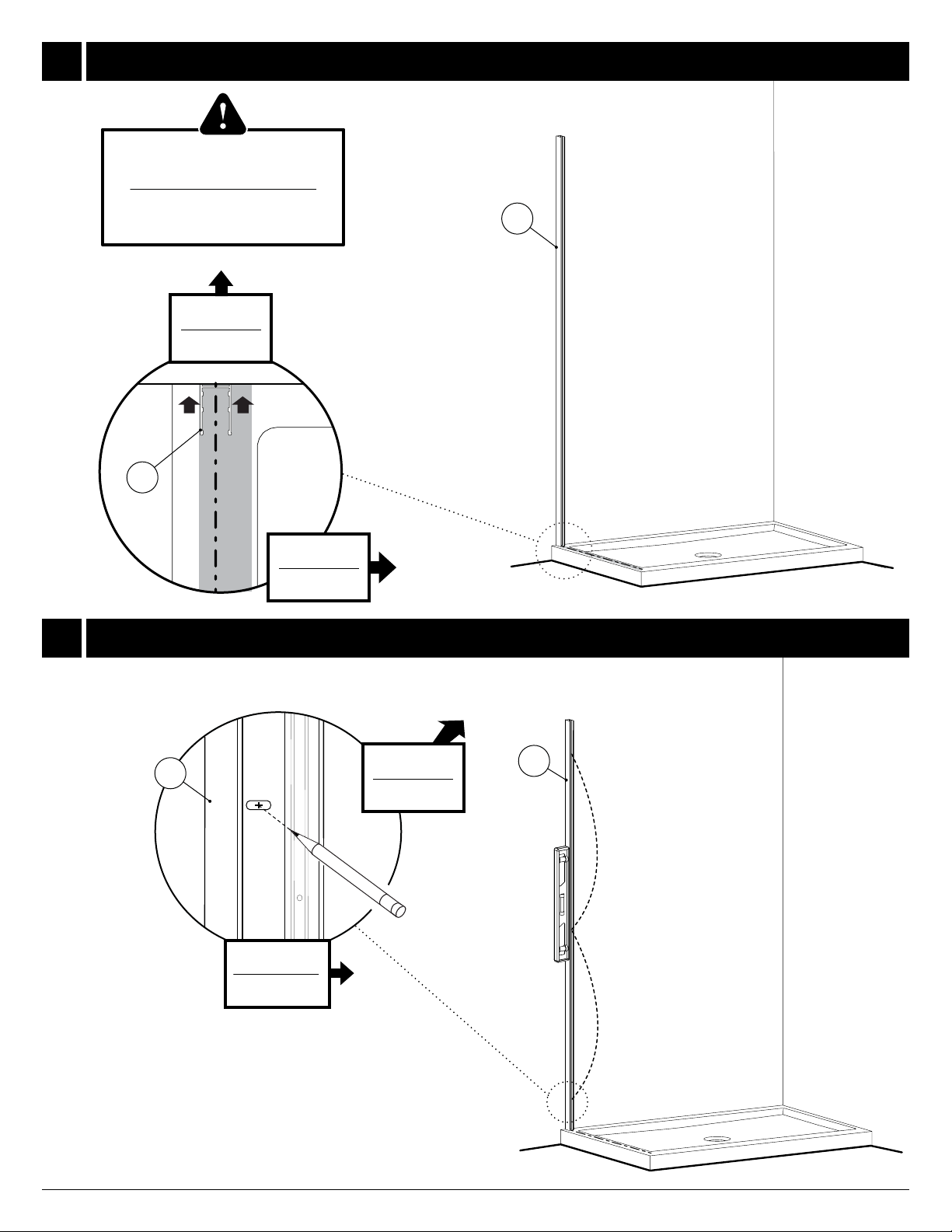

PLACE CENTER OF WALL JAMB ON THE LINE
PLACER LE CENTRE DU JAMBAGE SUR LA LIGNE
LEVEL AND MARK THE LOCATION OF THE WALL JAMB HOLES ON THE WALL
NIVELER ET MARQUER L’EMPLACEMENT DES TROUS DU JAMBAGE SUR LE MUR
THE HOLES LOCATED ON THE SIDE
OF THE WALL JAMB MUST FACE THE
INTERIOR OF THE SHOWER.
LES TROUS SITUÉS SUR LE CÔTÉ DU
JAMBAGE DOIVENT ÊTRE ORIENTÉS
VERS L’INTÉRIEUR DE LA DOUCHE.
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
3
4
14
14
14
14
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

8
INSTALL THE WALL JAMB
INSTALLER LE JAMBAGE

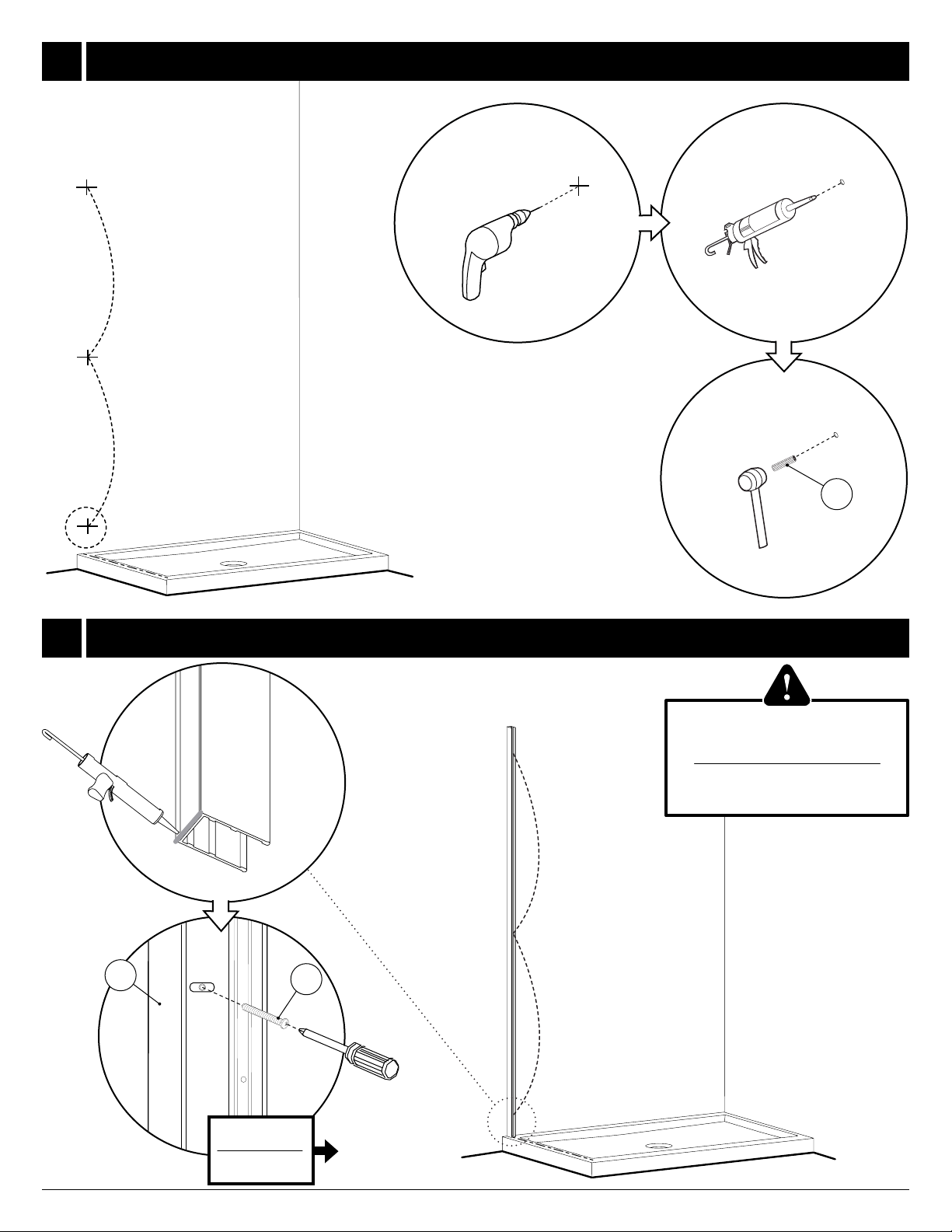

DRILL , SILICONE AND INSTALL WALL PLUGS ON THE WALL
PERCER, CALFEUTRER ET INSTALLER LES CHEVILLES SUR LE MUR
( )
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
THE HOLES LOCATED ON THE SIDE
OF THE WALL JAMB MUST FACE THE
INTERIOR OF THE SHOWER.
LES TROUS SITUÉS SUR LE CÔTÉ DU
JAMBAGE DOIVENT ÊTRE ORIENTÉS
VERS L’INTÉRIEUR DE LA DOUCHE.
5
6
21
14 28

9

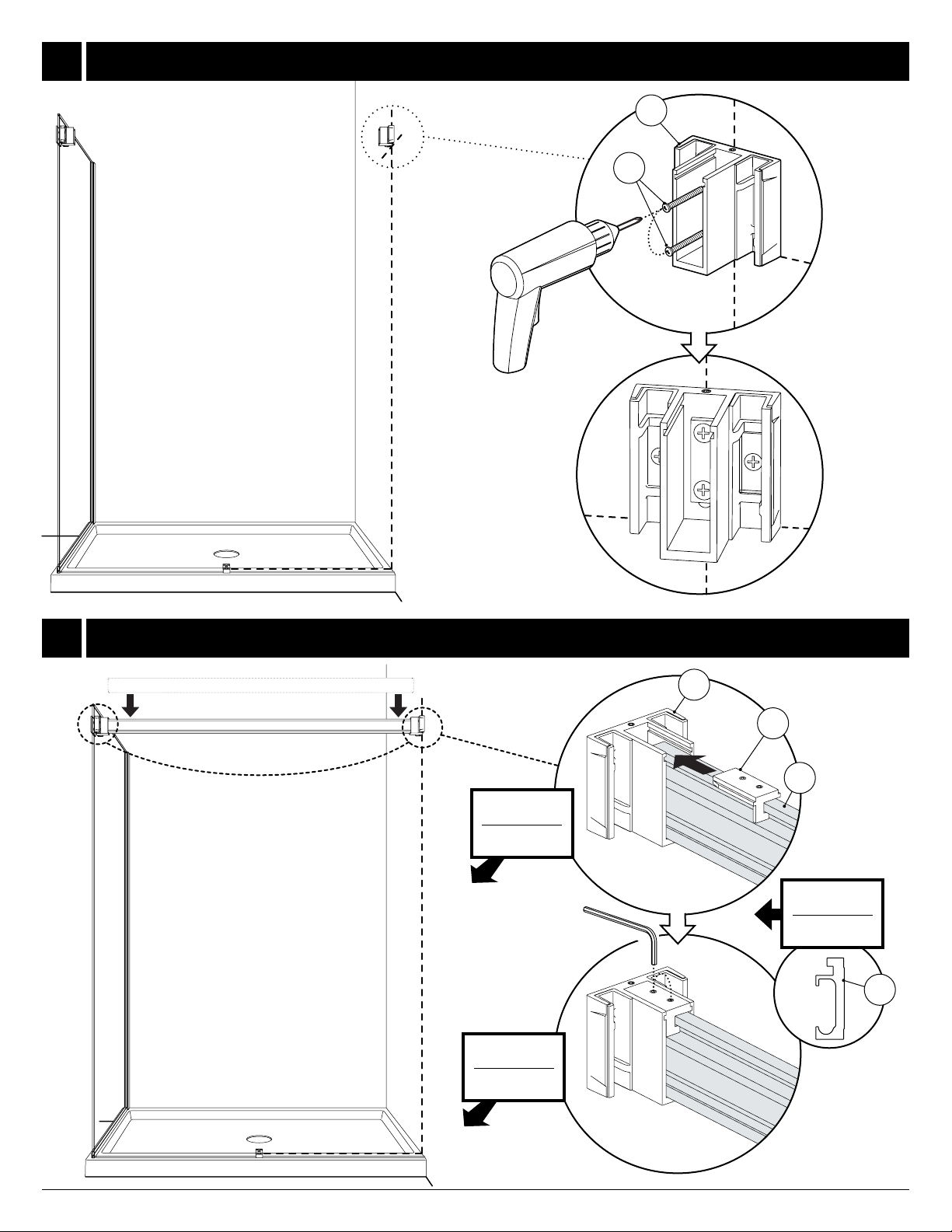

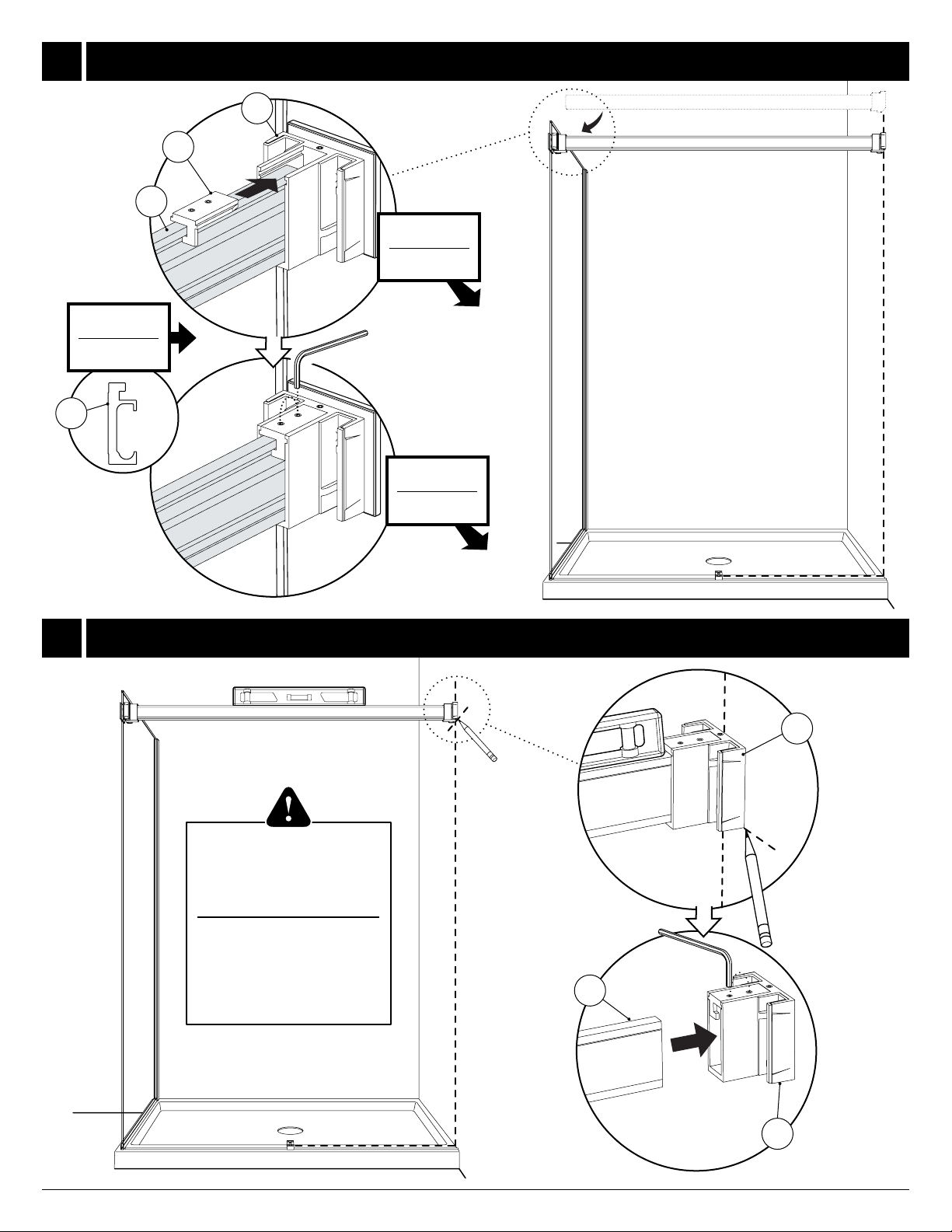

TEMPORARILY INSTALL THE U-CHANNEL AND RETURN PANEL AND LEVEL
INSTALLER
PROFILÉ EN «U» ET LE PANNEAU DE RETOUR TEMPORAIREMENT ET NIVELER
C
COVER THE TEETH OF THE PLIERS
TO AVOID SCRATCHING THE METAL.
COUVRIR LES DENTS DE LA PINCE
POUR NE PAS RAYER LE MÉTAL.
B
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
A
PLACE FOUR 1/8ʺCLEAR SETTING BLOCKS
IN THE U-CHANNEL. USE ADDITIONAL SET-
TING BLOCKS TO ADJUST IF NECESSARY.
PLACER 4 BLOCS DE NIVEAU
TRANSPARENTS DE 1/8ʺ DANS LE PROFILÉ
EN «U». UTILISER DES BLOCS DE NIVEAU
TRANSPARENTS SUPPLÉMENTAIRES POUR
AJUSTER SI NÉCESSAIRE.
22
FINISHED WALL TO U-CHANNEL
MUR FINI AU PROFILÉ EN «U»

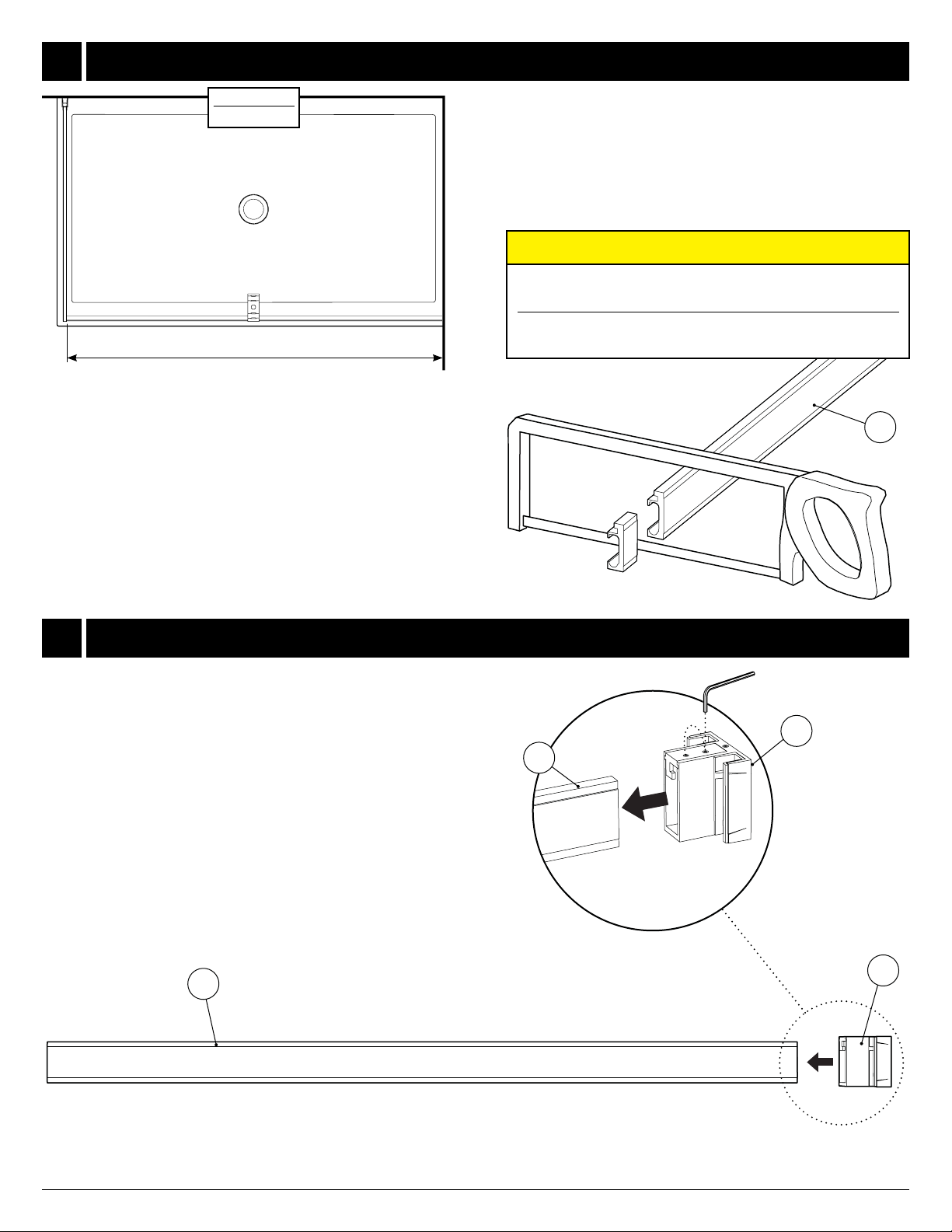

CUT THE LENGTH OF THE THRESHOLD
COUPER LA LONGUEUR DU SEUIL
FORMULA / FORMULE
THRESHOLD = FINISHED WALL TO U-CHANNEL
SEUIL = MUR FINI AU PROFILÉ EN «U»
7
TOP VIEW
VUE DU HAUT
7
8
16

10
9TEMPORARILY PLACE THE THRESHOLD AND BOTTOM GUIDE ON THE BASE
PLACER LE SEUIL ET LE GUIDE DU BAS SUR LA BASE TEMPORAIREMENT
6
7
6
7
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

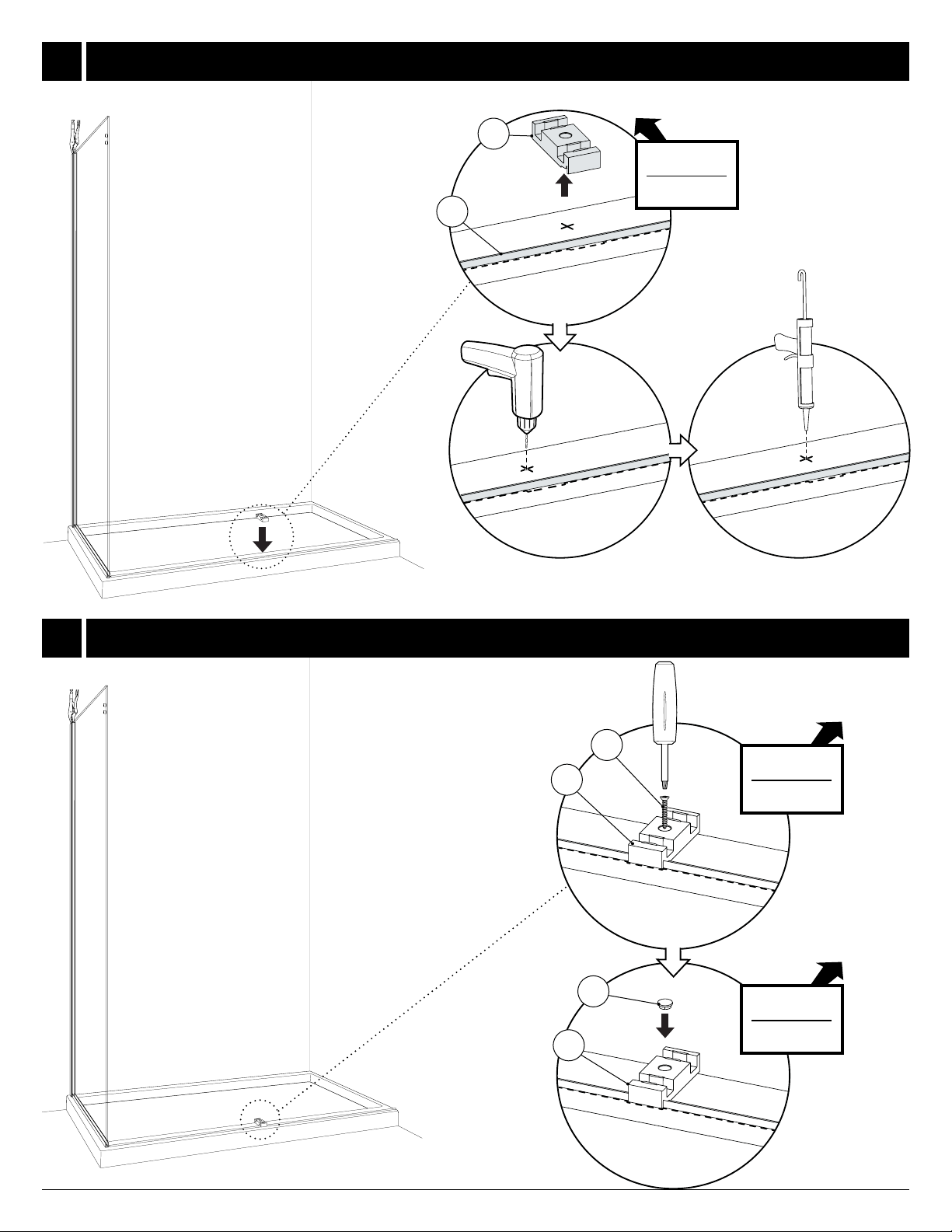

INSTALL THE THRESHOLD ANCHOR
INSTALLER L’ANCRAGE DU SEUIL
10
15
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

11
TOP VIEW
VUE DU HAUT
11
12 MARK THE PLACEMENT OF THE THRESHOLD, BOTTOM GUIDE AND U-CHANNEL
MARQUER L’EMPLACEMENT DU SEUIL,DU GUIDE INFÉRIEUR ET PROFILÉ EN «U»
THE THRESHOLD SHOULD BE PARALLEL
WITH THE BASE AS INDICATED
LE SEUIL DEVRAIT ÊTRE PARALLÈLE
AVEC LA BASE COMME INDIQUÉ
CENTER THE BOTTOM GUIDE ON
THE BASE AS INDICATED
CENTRER LE GUIDE INFÉRIEUR
SUR LA BASE COMME INDIQUÉ
THE BOTTOM GUIDE CAN HANG OFF THE BASE
AS LONG AS IT CAN BE WELL FASTENED AND IS
TOWARDS THE INSIDE OF THE SHOWER.
LE GUIDE INFÉRIEUR PEUT DÉPASSER LA BASE
EN AUTANT QU’IL PUISSE ÊTRE BIEN FIXÉ ET VERS
L’INTÉRIEUR DE LA DOUCHE.
SIDE VIEW / VUE LATÉRALE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT
ADJUST THE BOTTOM GUIDE ON THE BASE
ADJUSTER LE GUIDE INFÉRIEUR SUR LA BASE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

12
13 REMOVE THE RETURN PANEL , U-CHANNEL, THERSHOLD AND BOTTOM GUIDE
ENLEVER LE PANNEAU DE RETOUR, LE PROFILÉ EN «U», LE SEUIL ET LE GUIDE DU BAS
14 INSTALL THE U-CHANNEL
INSTALLER LE PROFILÉ EN «U»
WIPE THE BASE WITH A CLEAN CLOTH
BEFORE INSTALLING THE U-CHANNEL.
ESSUYER LA BASE AVEC UN CHIFFON
PROPRE AVANT D’INSTALLER LE
PROFILÉ EN «U».
13

13
INSTALL THE RETURN PANEL, LEVEL AND CLAMP IT IN PLACE
INSTALLER LE PANNEAU DE RETOUR, LE METTRE DE NIVEAU ET SERRER EN PLACE
C
COVER THE TEETH OF THE PLIERS
TO AVOID SCRATCHING THE METAL.
COUVRIR LES DENTS DE LA PINCE
POUR NE PAS RAYER LE MÉTAL.
B
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
A
PLACE FOUR 1/8ʺCLEAR SETTING BLOCKS
IN THE U-CHANNEL. USE ADDITIONAL SET-
TING BLOCKS TO ADJUST IF NECESSARY.
PLACER 4 BLOCS DE NIVEAU
TRANSPARENTS DE 1/8ʺ DANS LE PROFILÉ
EN «U». UTILISER DES BLOCS DE NIVEAU
TRANSPARENTS SUPPLÉMENTAIRES POUR
AJUSTER SI NÉCESSAIRE.
22
15
7
7
7
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INSTALL THE THRESHOLD ON THE LOCATION MARKED PREVIOUSLY
INSTALLER LE SEUIL SUR LA PLACE MARQUÉE PRÉCÉDEMMENT
16
WIPE THE BASE WITH A CLEAN CLOTH
BEFORE INSTALLING THE THRESHOLD.
ESSUYER LA BASE AVEC UN CHIFFON
PROPRE AVANT D’INSTALLER LE SEUIL.
16

14
17
18 INSTALL THE BOTTOM GUIDE
INSTALLER LE GUIDE INFÉRIEUR
29
6
30
6
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
DRILL AND SILICONE THE BOTTOM GUIDE PLACEMENT
PERCER ET CALFEUTRER L’EMPLACEMENT DU GUIDE INFÉRIEUR
6
7
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

15
19
20
DRAW A PARALLEL LINE ALONG THE BASE USING THE BOTTOM GUIDE CENTER AS REFERENCE
TRACER UNE LIGNE LE LONG DE LA BASE EN UTILISANT LE CENTRE DU GUIDE INFÉRIEUR COMME RÉFÉRENCE
THE LINE SHOULD BE PARALLEL WITH
THE THRESHOLD AS INDICATED
LA LIGNE DEVRAIT ÊTRE PARALLÈLE
AVEC LE SEUIL COMME INDIQUÉ
TOP VIEW
VUE DU HAUT
DRAW A LINE ALONG THE WALL USING A LEVEL
TRACER UNE LIGNE LE LONG DU MUR À L’AIDE D’UN NIVEAU
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

16
21 INSTALL THE RETURN BRACKET
INSTALLER LE SUPPORT DU PANNEAU DE RETOUR
MEASURE THE DISTANCE ON TOP AND
BOTTOM. THE LONGER DIMENSION MUST
BE PLACED UPWARDS.
MESURER LA DISTANCE EN HAUT ET EN
BAS. LA PLUS GRANDE DIMENSION DOIT
ÊTRE PLACÉ VERS LE HAUT.
22 INSTALL THE WALL MOUNT BRACKET ON THE RETURN PANEL
INSTALLER LE SUPPORT MURAL SUR LE PANNEAU DE RETOUR
10A
10C
10A
10B
11
SAME HEIGHT
MÊME HAUTEUR

17
23
24
FINISHED WALL TO RETURN PANEL AT THE BAR LEVEL
MUR FINI AU PANNEAU DE RETOUR AU NIVEAU DE LA BARRE
FORMULA / FORMULE
RUNNING RAIL = SUBTRACT 1 1/2" (38mm) FROM THE
OPENING BETWEEN FNISHED WALL TO RETURN PANEL
BARRE DE SUPPORT = SOUSTRAIRE 1 1/2" (38mm) DE
L’OUVERTURE ENTRE MUR FINI ET LE PANNEAU DE RETOUR
9
TOP VIEW
VUE DU HAUT
CALCULATE THE LENGTH OF THE RUNNING RAIL REQUIRED USING THE FORMULA PROVIDED
CALCULER LA LONGUEUR DE LE RAIL DE ROULEMENT REQUISE EN UTILISANT LA FORMULE FOURNIE
TEMPORARILY INSTALL THE WALL MOUNT BRACKET
ASSEMBLER TEMPORAIREMENT LE SUPPORT MURAL
9
10
9
10

18
MARK THE PLACEMENT LINE FOR THE WALL MOUNT BRACKET ON THE WALL AND REMOVE THE RUNNING RAIL
MARQUER LA LINGE DE PLACEMENT POUR LE SUPPORT MURAL SUR LE MUR ET RETIRER LA BARRE DE ROULEMENT
9
10
26
INSERT THE RUNNING RAIL INTO THE RETURN MOUNT BRACKET
INSÉRER LA BARRE DE ROULEMENT DANS LE SUPPORT POUR LE PANNEAU DE RETOUR
25
10A
10C
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
9
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
9
10
The installation shown is
based on plumb nished walls
and a levelled base. If these
conditions are not met, please
adjust accordingly.
L’installation illustrée est basée
sur des murs nis d'aplomb et
une base de douche nivelée.
Si ces conditions ne sont pas
présentes, ajuster en con-
séquence.

19
28
10B
10A
10A
10C
21
27 PLACE THE WALL MOUNT BRACKET ON THE WALL AND MARK THE HOLE LOCATION
PLACER LE SUPPORT MURALSUR LE MUR ET MARQUER L’EMPLACEMENT DES TROUS
DRILL, APPLY SILICONE & INSERT THE WALL PLUGS
PERCER, APPLIQUER DU SILICONE ET INSÉRER LES CHEVILLES

20
SECURE THE WALL MOUNT BRACKETS TO THE WALL
SÉCURISER LES SUPPORTS MURAUX AU MUR
30
29
10A
28
ADD THE RUNNING RAIL AND THE WALL MOUNT COVERS
AJOUTER LE RAIL DE ROULEMENT ET LES CAPUCHONS DES SUPPORTS MURAUX
10A
10C
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
9
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
9
