BASIC MOUNTING KIT
The handle must be mounted before installation of the bathtub. It cannot be mounted afterwards!
1. PU handle Left/ Right/
2. Galvanized screw M8x50mm
3. Galvanized washer
8.5mm diameter
4. Nut M8
5. Template
Æ
1pc
3 pcs
3 pcs
3 pcs
2 pcs

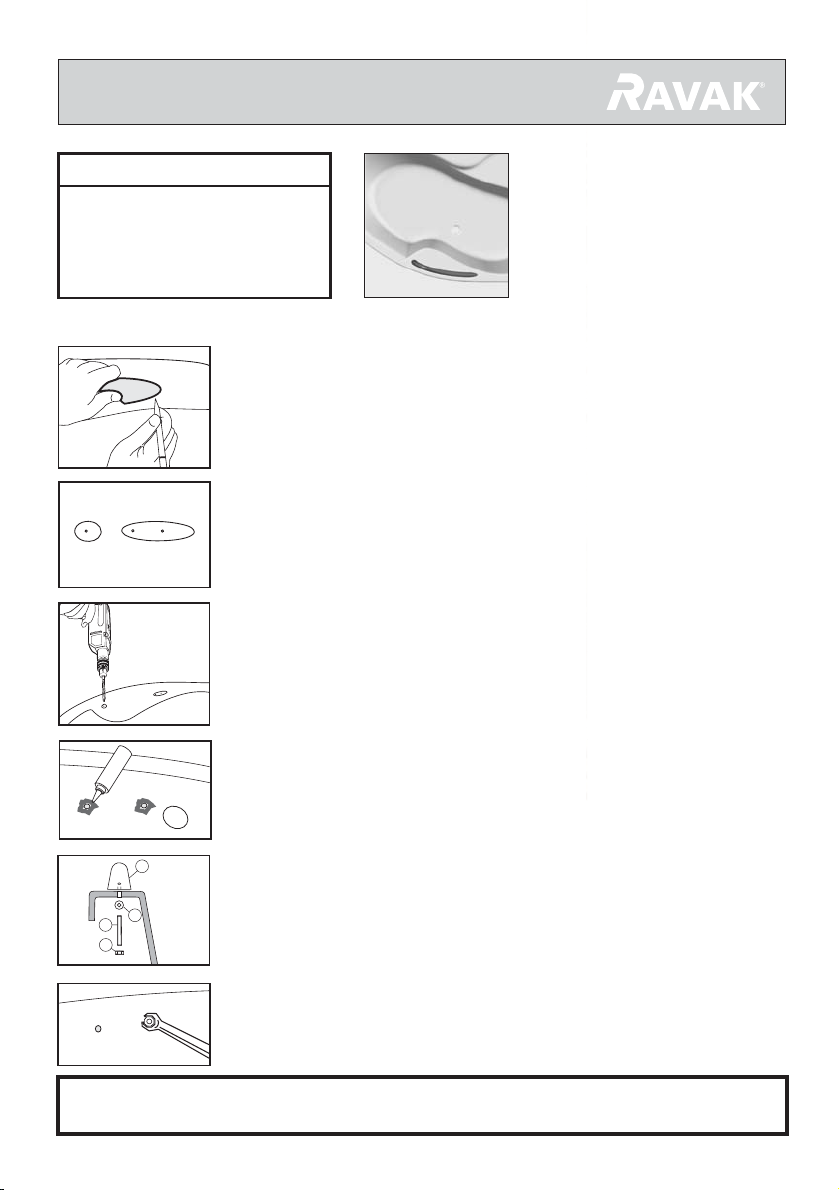

MOUNTING INSTRUCTIONS
FOR THE ROSA II HANDLE
On the ROSAII bathtub, the handle
is mounted to the middle of the
curved part of the bathtub, near the
overflow. Both ends of the handle
are shaped differently to coincide
with the curvature of the bathtub.
The handle cannot be mounted in
the opposite way.
We recommend that you test the handle in different positions until the correct position
for you has been found.
The slight springiness of the handle allows it to be pressed into the exact place against
the wall of the bathtub.
Place the handle into the desired position and with a soft pencil mark the exact shape of
the seating part of the handle onto the bathtub.Axis of the handle should be set even to
curvature of the bathtub, approximately 30 mm from the outer edge of the bathtub.
Mount the handle on the upper flat of the widened bathtub rim.
In the marked places on the inner side of the bathtub, drill holes of 3 mm in diameter.
Now, widen the holes to 8.5mm. Drill very carefully! Use only light pressure when
drilling quickly and keep the drill upright (on the same angle as the threads of the
handle).
Before final placement of the handle, place a small amount of silicone on the outer side
of the holes, under the washers.
Remove the backing paper from the template and seat the clear, self-adhering foil of
the template over the pre-marked shapes on the bathtub. Adjust it so that the shape of
the template is symmetrical to the shape marked on the bathtub.
ATTENTION: the templates are not symmetric!
Follow the same steps for the other side of the handle. Visually check that the marked
holes are correct by placing the handle over them.
6
1
3
2
5
1
4
23
4
RAVAK
SILICONE
Put the handle in place and tighten the M8 screws and washers from the under side of
the bathtub. (Slight adjustments can be made by drilling the holes to a maximum of
10mm!).
Tighten the screws normally. Over-tightening of the screws can cause deformation of
the handle.
The manufacturer reserves the right to change the price, technical parameters or other facts without
a prior notice and shall bear no responsibility for the printing errors.
GB

Ravak Gesellschaft für Sanitärprodukte mbH, Alexanderstrasse 58, D - 45472 Mülheim an der Ruhr
Tel. [phone] Fax. [phone], www.ravak.de, e-mail: [email protected]

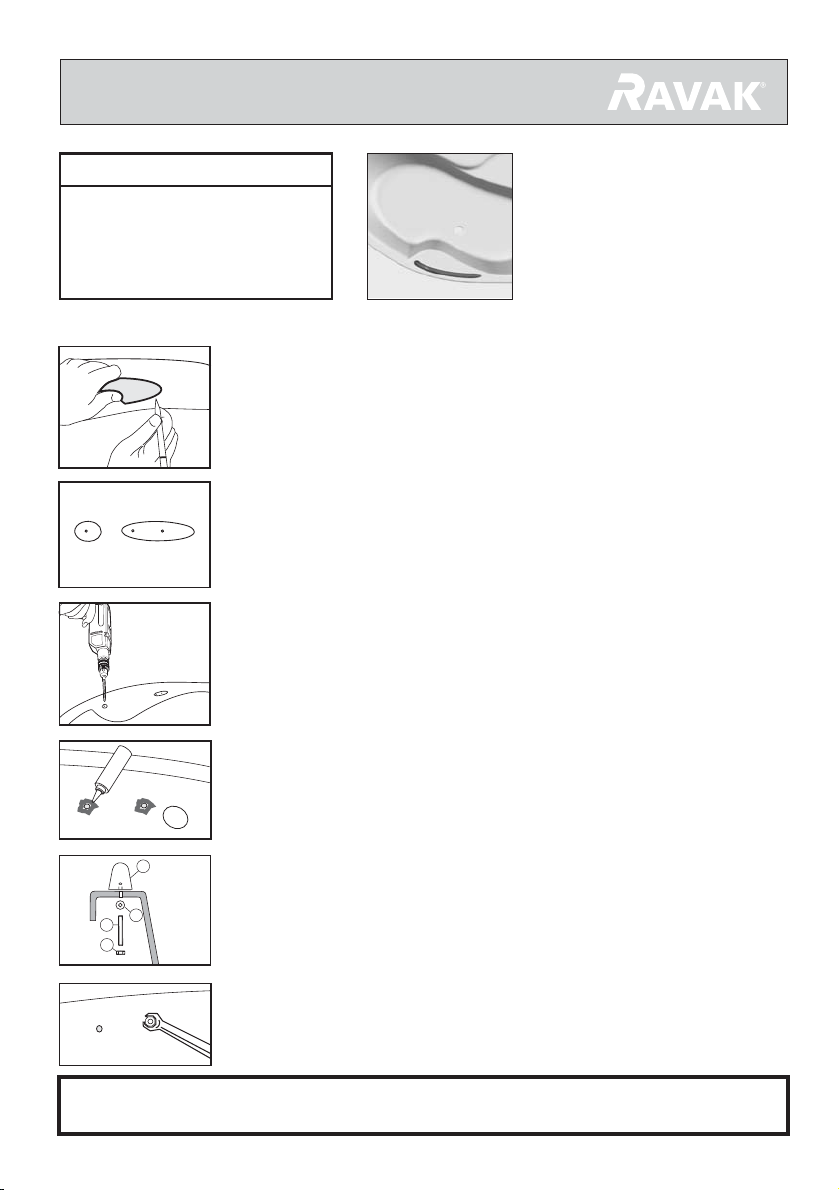

BASISMONTAGESATZ
1.
2. Verzinkte Schraube M 8x50 mm
3. Verzinkte Unterlagscheibe
8,5 mm
4. Mutter M8
5. Schablone
Æ
Griff PU link (recht)
Die Handgriffe werden vor dem Einbau der Wanne montiert,
eine zusätzliche Montage ist nicht möglich!
1 St.
3 St.
3 St.
3 St.
2 St.
MONTAGE DES HANDGRIFFS
ROSA II
Der Handgriff wird auf die Wanne
ROSA II in das mittlere Formteil der
Wanne montiert, in der Nähe des
Überlaufs. Hinsichtlich der Form
knüpft sie an die Rundungen der
Wanne an, deshalb hat er
unterschiedliche Enden und MAN
KANN IHN NICHT UMDREHEN.
Für die Wahl der günstigsten Position und vor allem der Höhe empfehlen wir die
Plazierung des Handgriffs praktisch an der Wanne zu überprüfen.
Den elastischen Handgriff kann man an der Fläche der Wanne nachformen.
Den Handgriff in die gewählte Position an die Wanne bringen und mit einem weichen
Stift den genauen Umriß des Aufsitzteils auf die Wanne markieren.Griffachse sollte
gleichlaufend mit dem Radius der Badewanne sein, ca 30 cm von derAussenkante.
Von der Innenseite der Wanne Öffnungen von 3 mm in die gekennzeichneten Stellen
bohren, anschließend Öffnungen mit einem 8,5 mm. Sehr vorsichtig bohren, nur mit
wenig Druckkraft, bei höheren Umdrehungen, senkrecht zur Wanne (in der Achse des
Handgriffgewindes).
Æ
Æ
Vor der definitiven Befestigung des Handgriffs von der Außenseite um die Öffnung
unter die Unterlagscheibe Silikonspachtel auftragen.
Von der Schablone das Deckpapier abnehmen und die durchsichtige selbstklebende
Folie auf die vorgezeichnete Form auf der Wanne legen. Die Schablone so
ausgleichen damit sie einen gleichmäßigen Abstand zwischen der Form auf der
Wanne und der Folie auf der gesamten Umfassung hat.
Genauso auch am anderen Ende des Handgriffs vorgehen. Die markierten Öffnungen
noch visuell durchAnlegen des Handgriffs an die Wanne kontrollieren.
ACHTUNG! Schablonen sind nicht symmetrisch!
6
1
3
2
5
1
4
23
4
RAVAK
SILICONE
Den Handgriff anlegen und von der Außenseite mit den Schrauben M8 mit
Unterlagscheibe befestigen. (Geringe Meßungenauigkeiten können durch
Aufbohrung der Öffnungen von max. 10 mm ! korrigiert werden).Æ
Die Schrauben mit angemessener Kraft anziehen, damit es nicht zu einer
Beschädigung des Handgriffes kommt.
Der Hersteller behält sich das Recht auf eine Änderung von Preis, technischen Parametern oder weiteren Tatsachen
vor ohne vorherigen Hinweis und trägt keine Verantwortung für Druckfehler.
D

RAVAK POLSKA s.a., Ka³êczyn 2B, 05-825 Grodzisk Mazowiecki, POLSKA
tel.: 22 / 755 40 30, fax: 22 / 755 43 90, e-mail: [email protected], e-mail: [email protected], www.ravak.pl

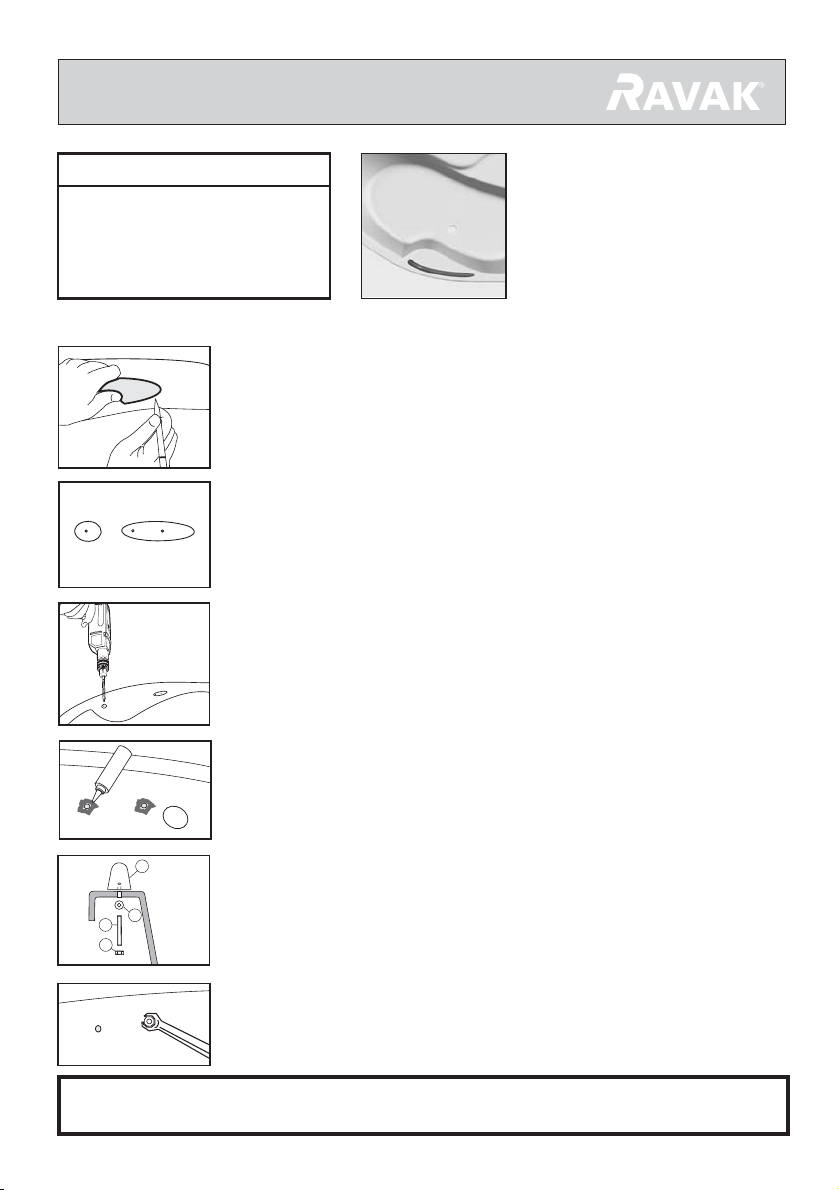

ZESTAW DO MONTA¯U:
1.
2. Œruba ocynkowana M 8x50 mm
3. Podk³adka ocynkowana 8,5 mm
4.
5. Szablon
Uchwyt PU lewy (prawy)
Æ
Œruby M8
Uchwyty montujemy przed zabudowaniem wanny, póŸniejszy monta¿ jest niemo¿liwy!
1 szt
3 szt
3 szt
3 szt
2 szt
MONTA¯ UCHWYTÓW
ROSA II
Do wanny ROSA II uchwyt
montujemy w œrodkowej
profilowanej czêœci wanny blisko
przodu. Uchwyt dostosowany jest
do kszta³tu wanny, dlatego ma
ró¿ne koñce i nie mo¿na go
obróciæ.
W celu wyboru najlepszego po³o¿enia uchwytu a przede wszystkim wysokoœci,
zalecamy praktycznie sprawdziæ miejsce umieszczenia uchwytu na wannie.
Sprê¿ysty uchwyt mo¿na dok³adnie dostosowaæ do kszta³tu wanny.
Przyk³adamy uchwyt w wybranej pozycji do powierzchni wanny i miêkkim
o³ówkiem obrysowujemy jego styczne elementy.
Uchwyt nale¿y zamontowaæ na górnej rozszerzonej krawêdzi wanny.
Oœ uchwytu musi byæ
równoleg³a z promieniem wanny, ok 30 mm od zewnêtrznej krawêdzi.
W oznaczonych miejscach wiercimy z wewnêtrznej strony wanny otwory 3 mm,
a nastêpnie otwory 8,5 mm. Nale¿y wierciæ bardzo ostro¿nie, nie u¿ywaj¹c
du¿ej si³y nacisku, przy wysokich obrotach prostopadle do wanny (w osi gwintu
uchwytu).
Æ
Æ
Przed definitywnym zamocowaniem uchwytu nanosimy od strony zewnêtrznej
pod podk³adkê silikon.
Z szablonu zdejmujemy papier ochronny i przyk³adamy go samoklej¹c¹ foli¹ do
obrysowanego kszta³tu uchwytu. Szablon wyrównujemy tak, aby by³a taka sama
przerwa miêdzy kszta³tem na wannie i na folii na ca³ym obwodzie.
Tak samo postêpujemy na drugim koñcu uchwytu. Oznaczone otwory nale¿y
wizualnie skontrolowaæ przyk³adaj¹c do nich uchwyt.
Szablony nie s¹ symetryczne!UWAGA:
6
1
3
2
5
1
4
23
4
RAVAK
SILICONE
Przyk³adamy uchwyt i od zewnêtrznej strony przykrêcamy go œrub¹ M8
z podk³adk¹. (Drobne niedok³adnoœci pomiaru mo¿emy poprawiæ poprzez
rozwierceniem otworów maksymalnie do 10 mm!).
Æ
Œruby dokrêcamy umiarkowan¹ si³¹, aby nie dosz³o do deformacji uchwytu.
Producent zastrzega sobie prawo do zmiany ceny, paramatrów technicznych itp. bez uprzedniego informowania i nie ponosi odpowiedzialnoœci za b³êdy w druku.
PL

RAVAK - Hungary Kft., 1142 Budapest, Erzsébet Királyné útja 125, HUNGARY
Tel.: [phone] - 16, Fax: [phone], e-mail: [email protected], www.ravak.hu

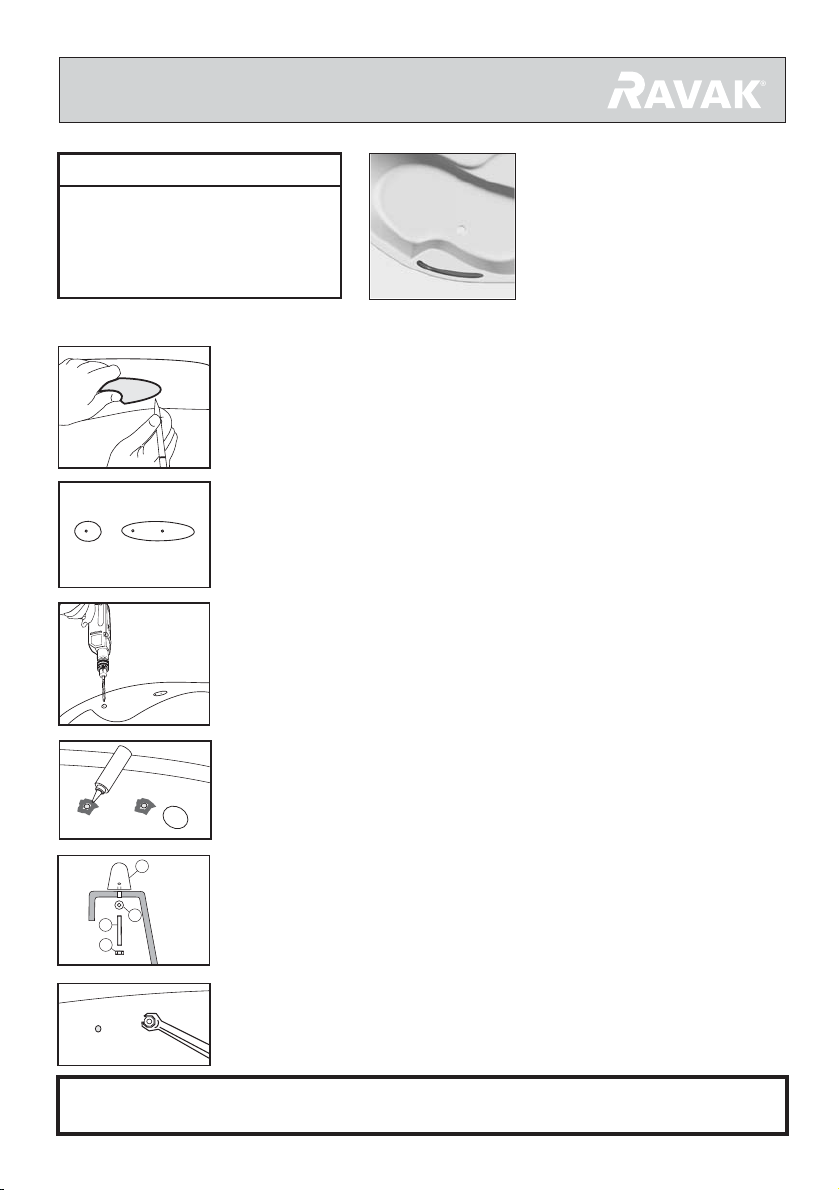

SZERELÕKÉSZLET TARTALMA
