INSTALLATION MANUAL - GUIDE D’INSTALLATION
K017
01 / 2016
SHOWER / DOUCHE
TUB / BAIGNOIRE

Product specications are subject to change without notice • Des changements peuvent être apportés au produit sans préavis.
Please keep this manual and product code number for future reference
and for ordering replacement parts if necessary.
Veuillez conserver ce manuel et le code de produit pour des références futures,
et au besoin, la commande de pièces de rechange.
INSTRUCTIONS GÉNÉRALES
• Lire attentivement et complètement le manuel
d’installation avant de procéder.
• Il est recommandé de porter des lunettes de sécurité en
tout temps lors de l’installation.
INSTALLATION SUR LES TUILES EN CÉRAMIQUE
• Si votre porte de douche doit être installée sur une bordure
en céramique, le jambage doit reposer complètement sur
cette dernière.
• Le calfeutrage doit être appliqué sur le côté extérieur
de la douche où le panneau xe rencontre la bordure
en céramique.
NOTE
• Calfeutrage: aucun scellant n’est nécessaire à l’intérieur
de la douche.
• Certains modèles sont dotés de joints d’étanchéité clairs.
L’ENTRETIEN DE VOTRE DOUCHE
• Ne jamais utiliser de poudre ou de tampon à récurer, ni
d’instrument tranchant sur les parties en métal ou en verre.
De temps à autre, il suft de nettoyer la porte avec une
solution d’eau et un détergent doux pour conserver l’aspect
neuf des panneaux de verre et du cadre en aluminium.
• Nous recommandons de passer une raclette de douche
sur les panneaux de verre après chaque utilisation.
En Fr
GENERAL INSTRUCTIONS
• Read this manual carefully and completely
before proceeding.
• It is recommended that you wear safety
glasses at all times during the installation.
INSTALLATION OVER CERAMIC TILES
• If your shower door is to be installed over
ceramic tiles, the tiles should lay com-
pletely under the wall jamb.
• Silicone should be used to seal the gap
where the ceramic tiles meet the xed panel.
NOTICE
• Caulking: no sealant is required inside the
shower, unless otherwise stated.
• Some models are equipped with clear
sealing gaskets.
CARE FOR YOUR SHOWER DOOR
• Never use scouring powder pads or sharp
instruments on metal pieces or glass pan-
els. An occasional wiping down with a mild
soap diluted in water is all that is needed
to keep the panels and aluminum parts
looking new.
• We recommend wiping the glass panels
with a squeegee after each use.

TOOLS REQUIRED / OUTILS REQUIS
* Use a ¼"drill bit for ceramic when drilling into ceramic tiles
* Utiliser une mèche de ¼" destiné à céramique lors du perçage des tuiles en céramique.
SAFETY GLASSES
LUNETTES DE SÉCURITÉ
HACKSAW WITH BI METAL BLADE
SCIE À MÉTAUX LAME BI-MÉTAL
DRILL
PERCEUSE
1/4"& 1/8"DRILL BITS
MÈCHES 1/4" & 1/8"
SCREWDRIVER
TOURNEVIS
LOCKING PLIERS
PINCES SERRE
SILICONE
SCELLANT
MALLET
MAILLET
LEVEL
NIVEAU
CUTTING PLIER
PINCE COUPANTE
TAPE MEASURE
RUBAN À MESURER
*
PENCIL
CRAYON
RATCHET
CLÉ À ROCHET

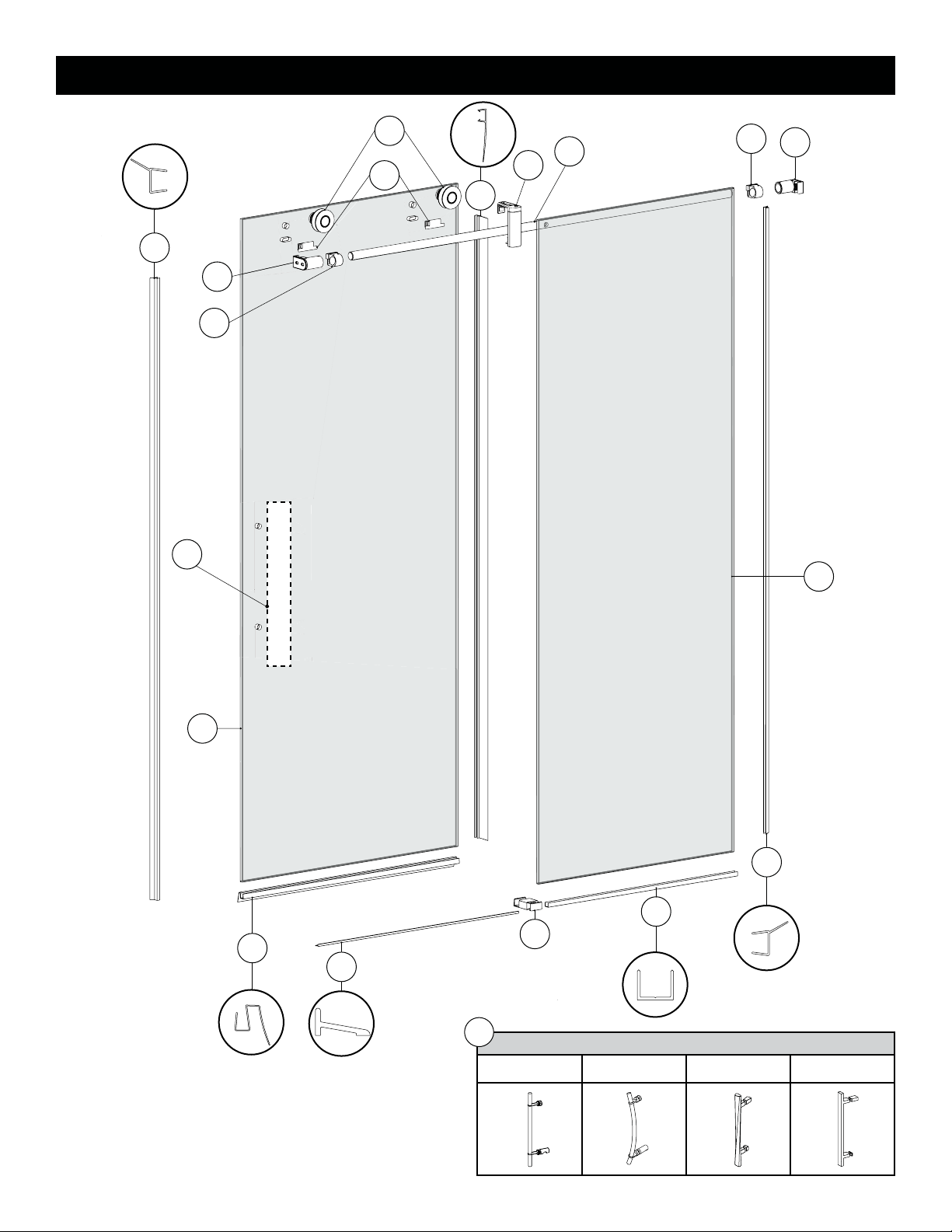

PARTS LISTING / LISTE DES PIÈCES
1
3
3
4
5
6
8
2
9
10
10
11
12
14
15
17
16
HANDLE OPTIONS / SÉLECTION DES POIGNÉES
A B C D
13
*
HANDLE / POIGNÉES
*
9

ITEM PARTS LISTING / LISTE DES PIÈCES QTY
1 FIXED PANEL / PANNEAU FIXE 1
2 DOOR PANEL / PANNEAU DE PORTE 1
3 SIDE GASKET / JOINT LATÉRAL 1
4 U-CHANNEL / PROFILÉ EN «U» 1
5 BOTTOM GUIDE / GUIDE INFÉRIEUR 1
6 THRESHOLD / SEUIL 1
7THRESHOLD ANCHOR / ANCRAGE DU SEUIL 1
8 BOTTOM GASKET / JOINT INFÉRIEUR 1
9 HANDLE / POIGNÉE 1
10 STOPPER / BUTOIR 2
11 WALL BRACKET / SUPPORT MURAL 1
12 ANTI-JUMP / ANTI-SAUT 2
13 ROLLER / ROULETTE 2
14 SIDE DOOR GASKET /JOINT LATÉRAL DE LA PORTE 1
15 TOP GUIDE CAP / CAPUCHON DU GUIDE 1
16 RUNNING RAIL / BARRE DE ROULEMENT 1
17 WALL BRACKET / SUPPORT MURAL 1
ITEM HARDWARE LISTING / LISTE DE QUINCAILLERIE QTY
18 WALL PLUG / CHEVILLE 4
19 CLEAR SETTING BLOCK (1/16”) / BLOC À NIVEAU TRANSPARENT (1/16”) 2
20 CLEAR SETTING BLOCK (1/8”) / BLOC À NIVEAU TRANSPARENT (1/8”) 2
21 GUIDE BUMPER / BUTOIR DU GUIDE 1
22 PLASTIC PART (A) / PIÈCE EN PLASTIQUE (A) 1
23 PLASTIC PART (B) / PIÈCE EN PLASTIQUE (B) 1
24 ANTI-JUMP SHIM / CALE POUR L’ANTI-SAUT 2
25 FLAT HEAD SCREW #10 (2 ½″)
/ VIS À TÊTE PLATE # 10 (2 ½″) 4
26 FLAT SELF-DRILLING SCREW #6 (1″)
/ VIS PLATE AUTO-PERÇANTE # 6 (1″) 1
27 FLAT HEAD SCREW #8 ( ½″)
/ VIS À TÊTE PLATE # 8 (½″) 1
28 SOCKET HEAD SCREW M5(12MM) / VIS ALLEN M5 (12MM) 1
29 SOCKET HEAD SCREW M8(20MM) / VIS ALLEN M8 (20MM) 1
PARTS LISTING / LISTE DES PIÈCES
18
719
2524 26 27 28 29
20 21 22 23
HARDWARE LISTINNG / LIST DE QUINCALLERIE
PART
PIÈCE
PART
PIÈCE AB

6
1
2
LEFT SIDE INSTALLATION
INSTALLATION DU CÔTÉ GAUCHE
RIGHT SIDE INSTALLATION
INSTALLATION DU CÔTÉ DROIT
CHOOSE A CONFIGURATION / CHOISIR UNE CONFIGURATION
BOTTOM VIEW
VUE DU BAS
BOTTOM VIEW
VUE DU BAS
Door panel
Panneau de porte
Door panel
Panneau de porte Door panel
Panneau de porte
Door panel
Panneau de porte
Fixed panel
Panneau xe
Fixed panel
Panneau xe Fixed panel
Panneau xe
Fixed panel
Panneau xe
*
23 22
* THIS CONFIGURATION IS ILLUSTRATED IN THIS MANUAL. FOLLOW THE SAME
STEPS FOR THE TUB BASE.
* CETTE CONFIGURATION EST ILLUSTRÉE DANS CE MANUEL. SUIVRE LES
MÊMES ÉTAPES POUR LA BASE DE BAIGNOIRE.
CHOOSE THE CORRECT PLASTIC PART CORRESPONDING TO YOUR CONFIGURATION
CHOISIR LA PIÈCE EN PLASTIQUE CORRESPONDANT À VOTRE CONFIGURATION
CHOOSE THE PLASTIC PART (A)
FOR LEFT SIDE INSTALLATION.
CHOISIR LA PIÈCE EN PLASTIQUE (A)
POUR INSTALLATION DU CÔTÉ GAUCHE.
A
PART
PIÈCE
CHOOSE THE PLASTIC PART (B)
FOR RIGHT SIDE INSTALLATION.
CHOISIR LA PIÈCE EN PLASTIQUE (B)
POUR INSTALLATION DU CÔTÉ DROIT.
B
PART
PIÈCE

7
3
23 22
INSERT THE LEFT PLASTIC PART INTO THE
BOTTOM GUIDE FROM BOTTOM
INSÉRER LA PIÈCE GAUCHE EN
PLASTIQUE SOUS LE GUIDE DU BAS
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INSERT THE PLASTIC PART INTO THE BOTTOM GUIDE
INSÉRER LA PIÈCE EN PLASTIQUE DANS LE GUIDE INFÉRIEUR
LEFT SIDE INSTALLATION
INSTALLATION DU CÔTÉ GAUCHE
RIGHT SIDE INSTALLATION
INSTALLATION DU CÔTÉ DROIT
A
PART
PIÈCE
B
PART
PIÈCE
INSERT THE RIGHT PLASTIC PART INTO
THE BOTTOM GUIDE FROM BOTTOM
INSÉRER LA PIÈCE DROITE EN
PLASTIQUE SOUS LE GUIDE DU BAS
55

8
54
5
4

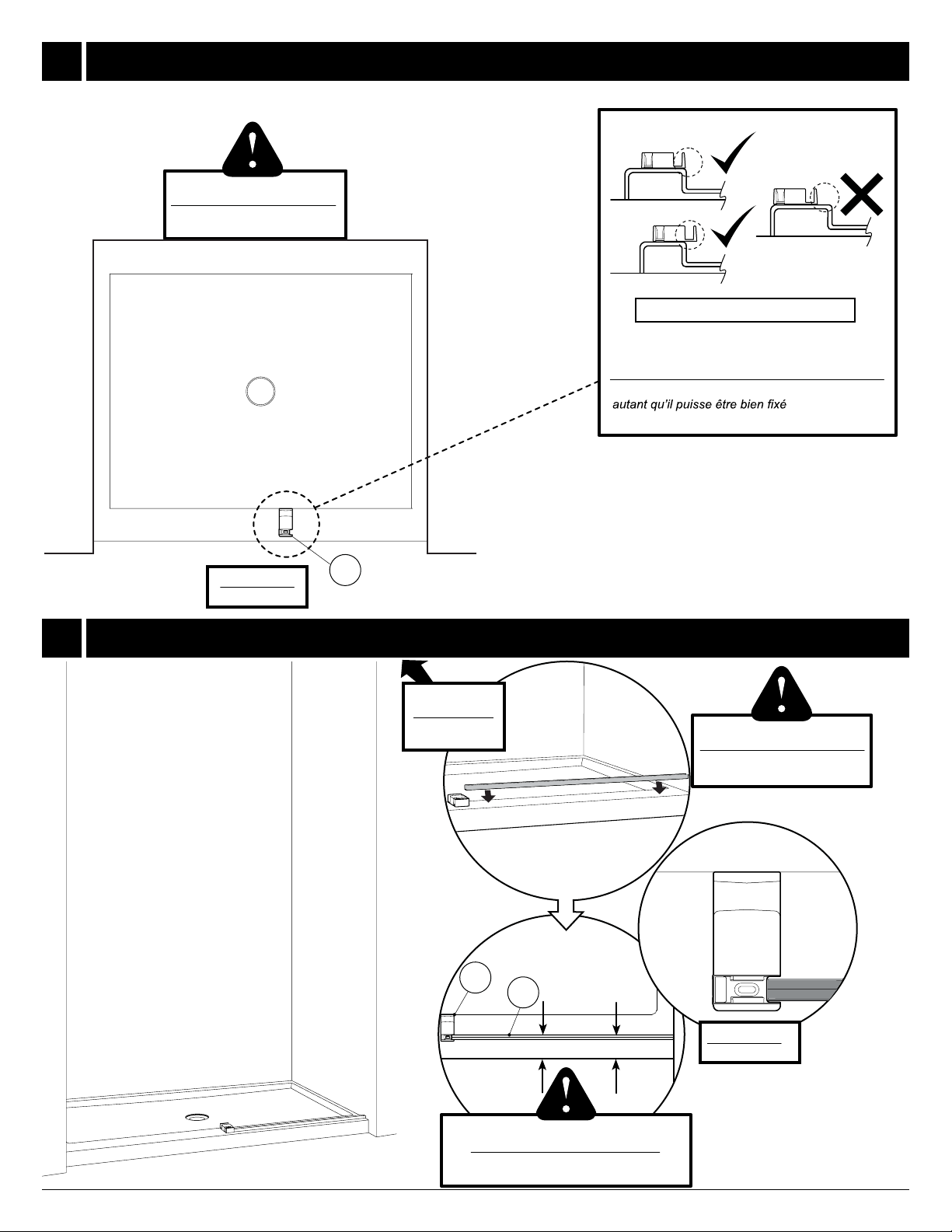

The bottom guide can hang off the base as
long as it can be well fastened and is towards
the inside of the shower.
Le guide inférieur peut dépasser la base en
et vers l’intérieur
de la douche.
SIDE VIEW / VUE LATÉRALE
DO NOT INSTALL THE
BOTTOM GUIDEIN THIS STEP
NE PAS INSTALLER LE GUIDE
INFÉRIEUR DANS CETTE ÉTAPE
TOP VIEW
VUE DU HAUT
PLACE THE U-CHANNEL / PLACER LE PROFILÉ EN
«U»
5
U-CHANNEL SHOULD BE PARALLEL
WITH THE BASE AS INDICATED
LE PROFILÉ « U » EN DEVRAIT ÊTRE
PARALLÈLE AVEC LA BASE COMME INDIQUÉ
U-CHANNEL SHOULD BE
AGAINST THE WALL
LE PROFILÉ EN « U » DEVRAIT
ÊTRE CONTRE LE MUR
PLACE THE BOTTOM GUIDE ON THE BASE / PLACER LE GUIDE INFÉRIEUR
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT

9
7DRILL AND SILICONE THE BOTTOM GUIDE PLACEMENT
PERCER ET CALFEUTRER L’EMPLACEMENT DU GUIDE INFÉRIEUR
()
6MARK THE U-CHANNEL AND BOTTOM GUIDE PLACEMENT
MARQUER L’EMPLACEMENT DU PROFILÉ EN ET GUIDE INFÉRIEUR
«U»
TOP VIEW
VUE DU HAUT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
MARK THE BOTTOM GUIDE
ON THE SIDE AS SHOWN
MARQUER LE
GUIDE INFÉRIEUR
SUR LE CÔTÉ ET COMME INDIQUÉ
Wipe the base with a clean cloth
before installing the bottom guide .
Essuyer la base avec un chiffon propre
avant d’installer le guide inférieur .

10
8
9

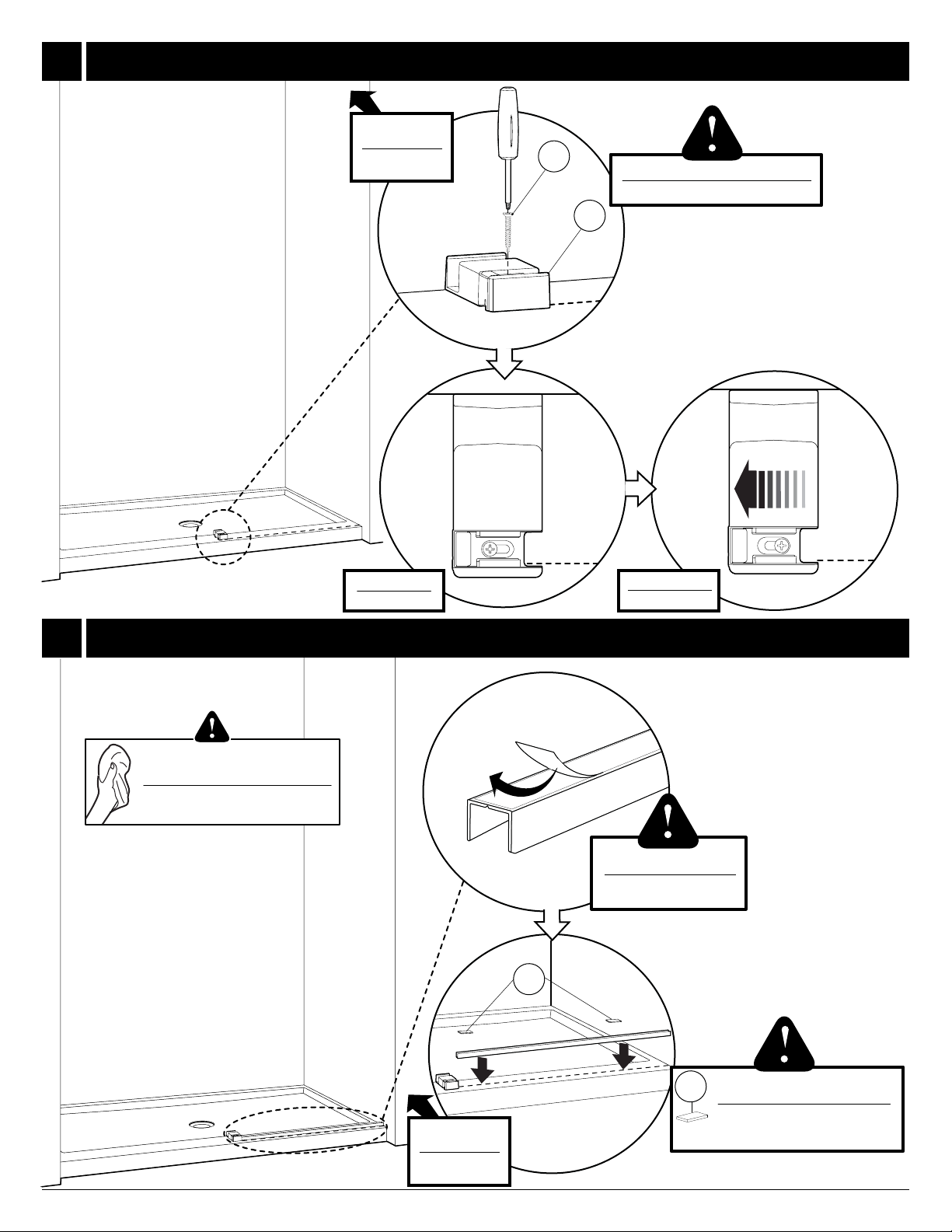

SECURE THE BOTTOM GUIDE / SÉCURISER LE GUIDE INFÉRIEUR
REMOVE THE TAPE
FROM U-CHANNEL
ENLEVER LE RUBAN
DU PROFILÉ EN «U»
INSTALL THE U-CHANNEL ON THE LOCATION MARKED PREVIOUSLY
INSTALLER LE PROFILÉ EN SUR LA PLACE MARQUÉE PRÉCÉDEMMENT
«U»
19
PLACE TWO 1/8”CLEAR SETTING
BLOCKS IN U-CHANNEL
PLACER DEUX BLOCS DE NIVEAU
TRANSPARENTS DE 1/8” DANS LE
PROFILÉ EN «U»
19
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT
26
5
TOP VIEW
VUE DU HAUT
DO NOT TIGHTEN THE SCREW
NE PAS SERRER LA VIS
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
Wipe the base with a clean cloth
before installing the U-channel.
Essuyer la base avec un chiffon propre
avant d’installer le prolé en «U».

11
11
FRONT VIEW
VUE DE DEVANT
MARK THE PLACEMENT FOR THE SIDE BRACKET FOR THE FIXED PANEL
MARQUER L’EMPLACEMENT POUR LE SUPPORT MURAL DU PANNEAU FIXE
10 MARK THE PLACEMENT LINE FOR WALL BRACKET ON THE WALL AND LEVEL
MARQUER LA LIGNE DE PLACEMENT POUR LE PANNEAU FIXE SUR LE MUR ET NIVELER
17
17
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
A
B
C
CENTER
CENTRE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
MODEL
MODÈLE
UNIT HEIGHT
HAUTEUR DE L’UNITÉ
A
MEASURE FROM BASE TO LOCATE THE
WALL MOUNT BRACKETS.
MESURER À PARTIR DE LA BASE POUR
LOCALISER LES SUPPORT MURAUX.
TUB / BAIGNOIRE 66" 63” (160cm)
SHOWER / DOUCHE 79" 76” (193cm)
A
MESURE FROM UNDER
THE U-CHANNEL
MESURE DU BAS DU
PROFILÉ EN «U»

12
12
13

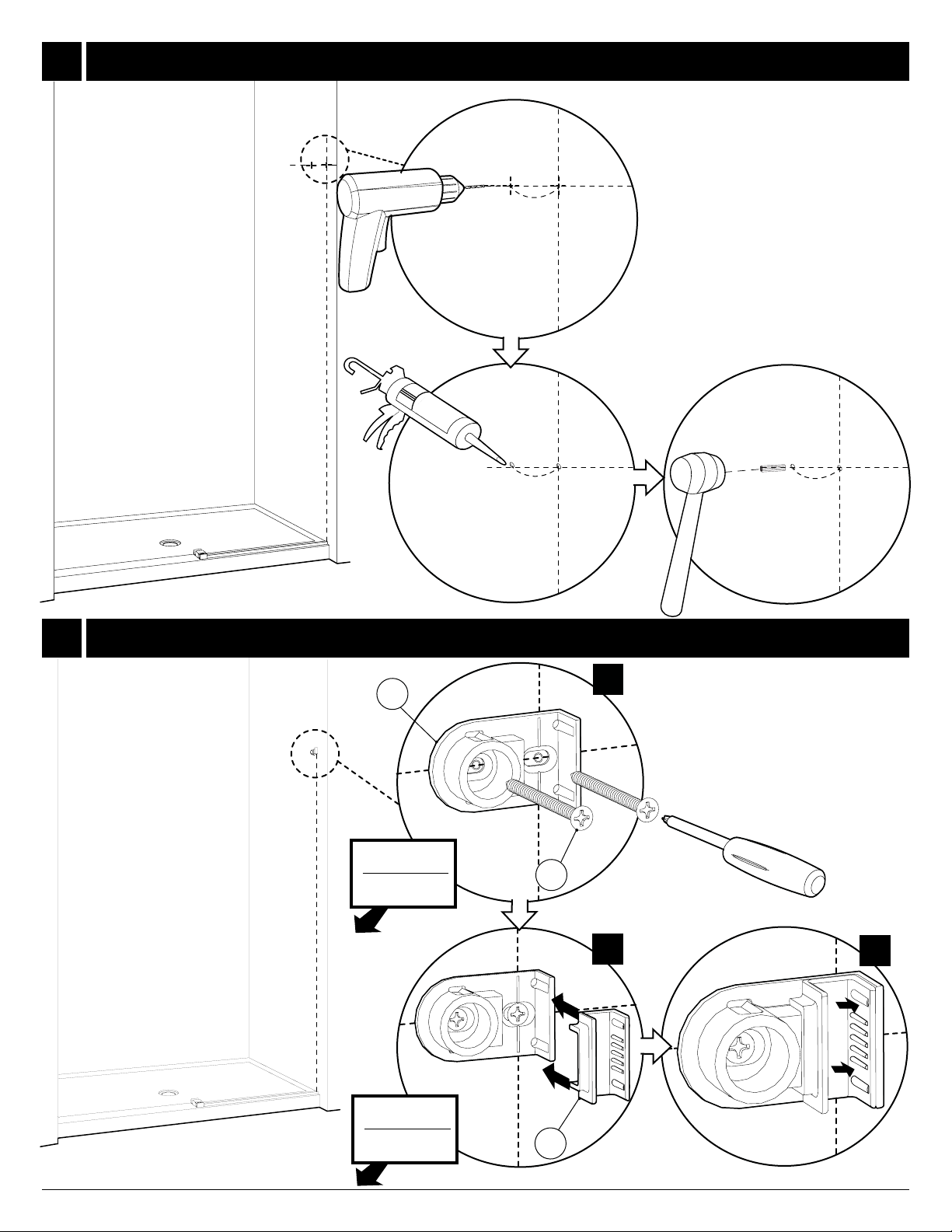

DRILL , SILICONE AND INSTALL WALL PLUGS FOR WALL MOUNT BRACKET
PERCER, CALFEUTRER ET INSTALLER LES CHEVILLES POUR LE SUPPORT MURAL
INSTALL THE BRACKET FOR THE FIXED PANEL / INSTALLER LE SUPPORT MURAL POUR PANNEAU FIXE
A
B
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
17
17
C
24

13
3/8ʺ
10 mm
3/8ʺ
10 MM
INSTALL THE FIXED PANEL / INSTALLER LE PANNEAU FIXE
TOP VIEW
VUE DU HAUT
3
2
INSTALL THE SIDE DOOR GASKET ON FIXED PANEL / INSTALLER LE JOINT LATÉRAL SUR LE PANNEAU FIXE
14
15
FRONT VIEW
VUE AVANT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

14
LEVEL AND ADJUST THE FIXED PANEL / NIVELER ET AJUSTER LE PANNEAU FIXE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
A
B
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
MARK THE BOTTOM GUIDE PLACEMENT / MARQUER L’EMPLACEMENT DU GUIDE INFÉRIEUR
16
17
C
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
19 Add clear setting blocks in the U-channel. Use
additional setting blocks to adjust if necessary.
Ajouter deux blocs de niveau transparents dans
le prolé en «U». Utiliser des blocs de niveau
transparents supplémentaires pour ajuster si
nécessaire.
19

15
REMOVE THE FIXED PANEL AND TIGHTEN THE BOTTOM GUIDE
ENLEVER LE PANNEAU FIXE ET SERRER LE GUIDE INFÉRIEUR
REINSTALL THE FIXED PANEL / RÉINSTALLER LE PANNEAU FIXE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
18
19
TIGHTEN THE SCREW
SERRER LA VIS
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

16
20 INSTALL THE TOP GUIDE ON THE FIXED PANEL /
INSTALLER LE GUIDE SUR LE PANNEAU FIXE
1
15
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
LOOSEN THE TOP GUIDE ENTIRELY
BEFORE INSTALLING .
DESERRER LE GUIDE ENTIÈREMENT
AVANT INSTALLATION .

17
21

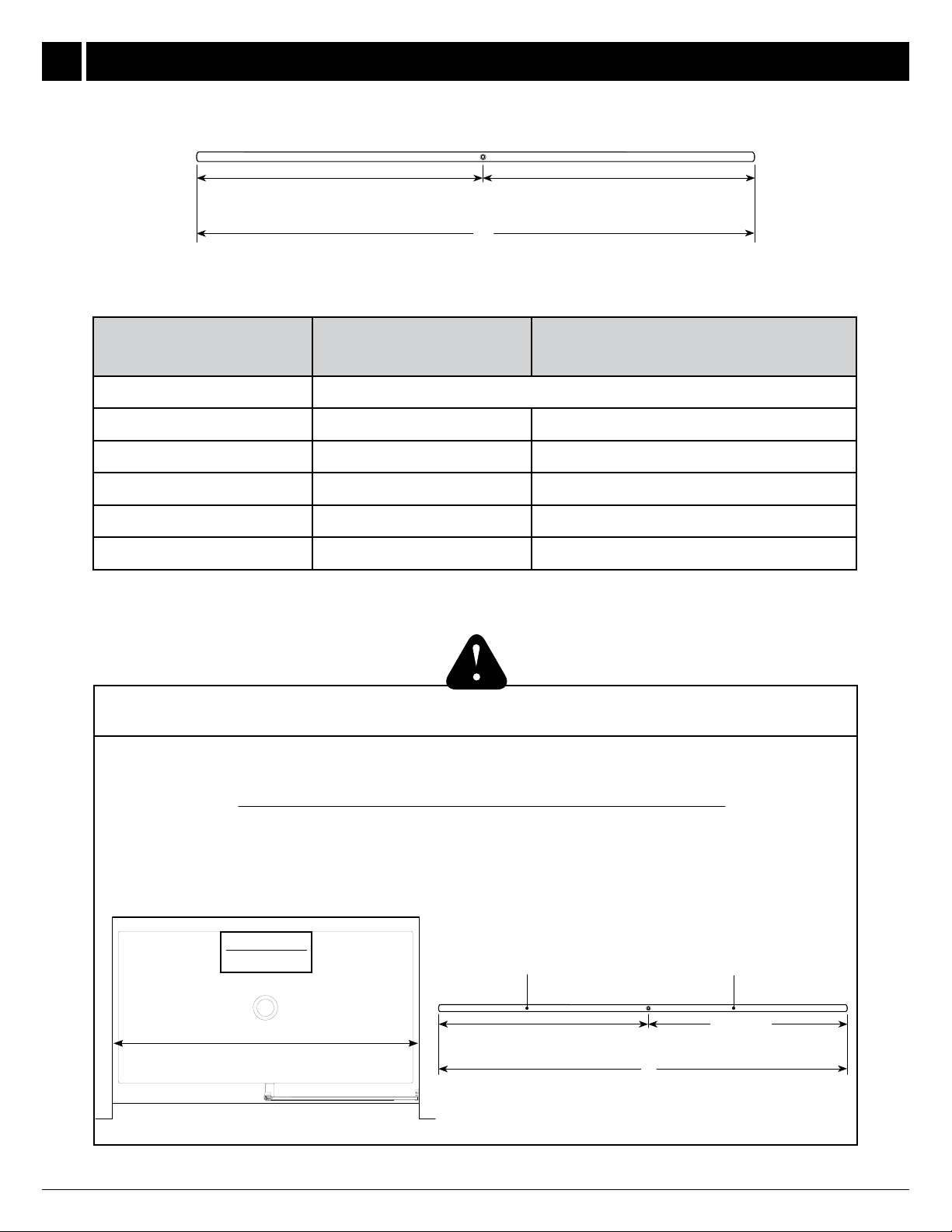

FINISHED WALL TO WALL
MUR FINI AU MUR FINI (A) Door Panel
Panneau de porte (B) Fixed Panel Panneau Fixe (C)
45 ʺ to / à 47 ʺ USE THE FORMULA / UTILISER FORMULE
57 ʺ to / à 58 ʺ 27 3/16 ʺ28 3/16 ʺ
58 ʺ to / à 59 ʺ 28 3/16 ʺ27 3/16 ʺ
59 ʺ to / à 60 ʺ 29 3/16 ʺ27 3/16 ʺ
69 ʺ to / à 70 ʺ 33 3/16 ʺ34 3/16 ʺ
70 ʺ to / à 71 ʺ 34 3/16 ʺ33 3/16 ʺ
A
A
MEASURE AND DETERMINE THE DOOR SIDE OF RUNNING RAIL
MESURER ET DÉTERMINER LE CÔTÉ DE LA PORTE DE LA BARRE DE ROULEMENT
FORMULA / FORMULE
Finished wall to nished wall
Mur ni au mur ni
TOP VIEW
VUE DU HAUT
*
*
Door panel
Panneau de porte
Door panel
Panneau de porte
Fixed panel
Panneau de xe
Fixed panel
Panneau de xe
23 3/16 ʺ
ONLY RUNNING RAIL FOR OPENING (45 ʺ TO 47 ʺ) REQUIRES CUTTING .
BAR LENGTH = SUBTRACT 1⅝” (41MM) FROM THE MEASUREMENT OF THE FINISHED WALL TO FINISHED WALL
RUNNING RAIL MUST BE CUT ON THE DOOR SIDE .
PLEASE SEE THE NEXT PAGE FOR CUTTING INSTRUCTIONS .
SEULEMENT LA BARRE DE ROULEMENT POUR L’OUVERTURE (45 ʺ À 47 ʺ) DOIT ÊTRE COUPÉE
LONGUEUR DE LA BARRE = SOUSTRAIRE 1 ⅝” (41MM) DE LA MESURE DU MUR FINI AU MUR FINI .
LA BARRE DE ROULEMENT DOIT ÊTRE COUPÉE DU CÔTÉ DE LA PORTE .
S’IL VOUS PLAÎT ,VOIR LA PAGE SUIVANTE POUR LES INSTRUCTIONS DE COUPE .

18
22
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
SIDE VIEW
VUE LATÉRALE
10
16
10
INSTALL THE STOPPERS / INSTALLER LES BUTOIRS
Door panel
Panneau de porte Fixed panel
Panneau de xe

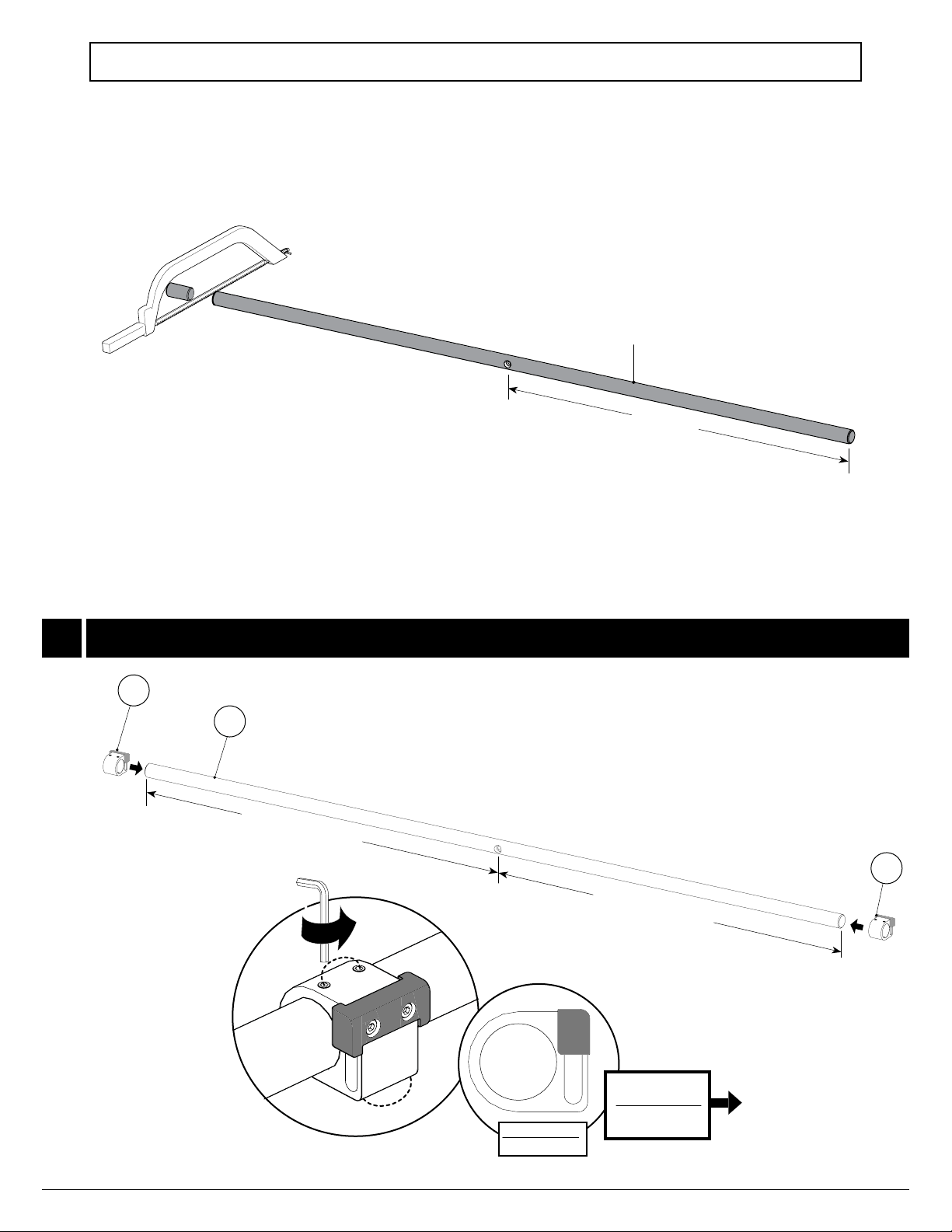

CUT RUNNING RAIL ONLY FOR OPENING (45 ʺ TO 47 ʺ)
COUPER LA BARRE DE ROULEMENT SEULEMENT POUR OUVERTURE (45 ʺ À 47 ʺ)
23
3
/
16
ʺ
Fixed Panel
Panneau xe

19
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
11
17
INSTALL THE WALL MOUNT BRACKETS / INSTALLER LES SUPPORTS MURAUX
Door panel
Panneau de porte Fixed panel
Panneau de xe
16
23
24 SECURE THE RUNNING RAIL ON THE TOP GUIDE / SÉCURISER LA BARRE DE ROULEMENT SUR LE GUIDE
15
16
29

20
PLACE THE RUNINNG RAIL ONTO THE BRACKET
PLACER LA BARRE DE ROULEMENT SUR LE SUPPORT MURAL
TOP VIEW
VUE DU HAUT
B
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
25
FRONT VIEW
VUE AVANT
FRONT VIEW
VUE AVANT
LEVEL TO ADJUST THE RUNNING RAIL / NIVELER POUR AJUSTER LA BARRE DE ROULEMENT
26
