Fleurco Kinetik KNPR4532-35-40L User manual

INSTALLATION MANUAL - GUIDE D’INSTALLATION
K018
08 / 2015

Product specications are subject to change without notice • Des changements peuvent être apportés au produit sans préavis.
Please keep this manual and product code number for future reference
and for ordering replacement parts if necessary.
Veuillez conserver ce manuel et le code de produit pour des références futures,
et au besoin, la commande de pièces de rechange.
INSTRUCTIONS GÉNÉRALES
• Lire attentivement et complètement le manuel
d’installation avant de procéder.
• Il est recommandé de porter des lunettes de sécurité en
tout temps lors de l’installation.
INSTALLATION SUR LES TUILES EN CÉRAMIQUE
• Si votre porte de douche doit être installée sur une bordure
en céramique, le jambage doit reposer complètement sur
cette dernière.
• Le calfeutrage doit être appliqué sur le côté extérieur
de la douche où le panneau xe rencontre la bordure
en céramique.
NOTE
• Calfeutrage: aucun scellant n’est nécessaire à l’intérieur
de la douche.
• Certains modèles sont dotés de joints d’étanchéité clairs.
L’ENTRETIEN DE VOTRE DOUCHE
• Ne jamais utiliser de poudre ou de tampon à récurer, ni
d’instrument tranchant sur les parties en métal ou en verre.
De temps à autre, il suft de nettoyer la porte avec une
solution d’eau et un détergent doux pour conserver l’aspect
neuf des panneaux de verre et du cadre en aluminium.
• Nous recommandons de passer une raclette de douche
sur les panneaux de verre après chaque utilisation.
En Fr
GENERAL INSTRUCTIONS
• Read this manual carefully and completely
before proceeding.
• It is recommended that you wear safety
glasses at all times during the installation.
INSTALLATION OVER CERAMIC TILES
• If your shower door is to be installed over
ceramic tiles, the tiles should lay com-
pletely under the wall jamb.
• Silicone should be used to seal the gap
where the ceramic tiles meet the xed panel.
NOTICE
• Caulking: no sealant is required inside the
shower, unless otherwise stated.
• Some models are equipped with clear
sealing gaskets.
CARE FOR YOUR SHOWER DOOR
• Never use scouring powder pads or sharp
instruments on metal pieces or glass pan-
els. An occasional wiping down with a mild
soap diluted in water is all that is needed
to keep the panels and aluminum parts
looking new.
• We recommend wiping the glass panels
with a squeegee after each use.

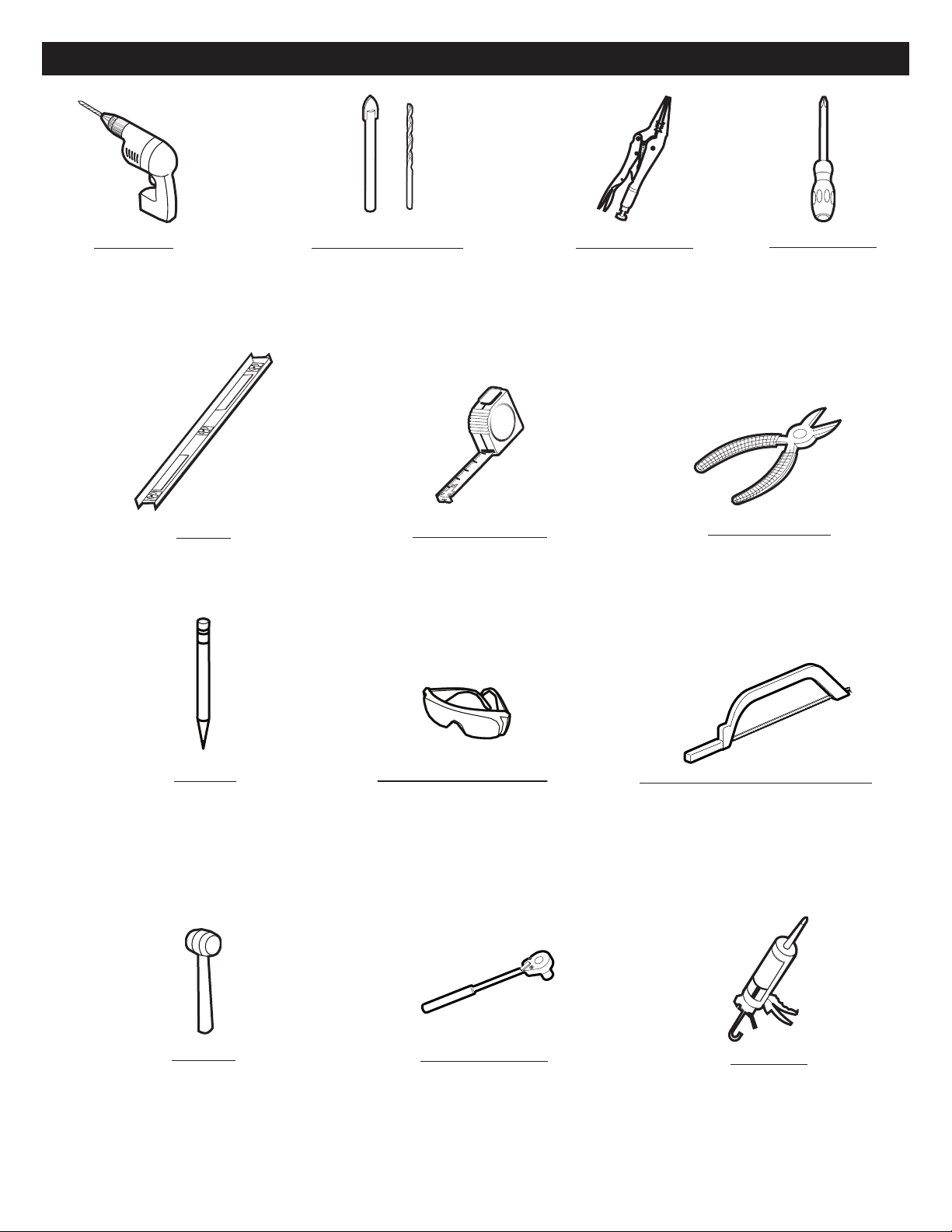

TOOLS REQUIRED / OUTILS REQUIS
* Use a ¼"drill bit for ceramic when drilling into ceramic tiles
* Utiliser une mèche de ¼" destiné à céramique lors du perçage des tuiles en céramique.
SAFETY GLASSES
LUNETTES DE SÉCURITÉ
HACKSAW WITH BI METAL BLADE
SCIE À MÉTAUX LAME BI-MÉTAL
DRILL
PERCEUSE
1/4"& 1/8"DRILL BITS
MÈCHES 1/4" & 1/8"
SCREWDRIVER
TOURNEVIS
LOCKING PLIERS
PINCES SERRE
SILICONE
SCELLANT
MALLET
MAILLET
LEVEL
NIVEAU
CUTTING PLIERS
PINCE COUPANTE
TAPE MEASURE
RUBAN À MESURER
*
PENCIL
CRAYON
RATCHET
CLÉ À ROCHET

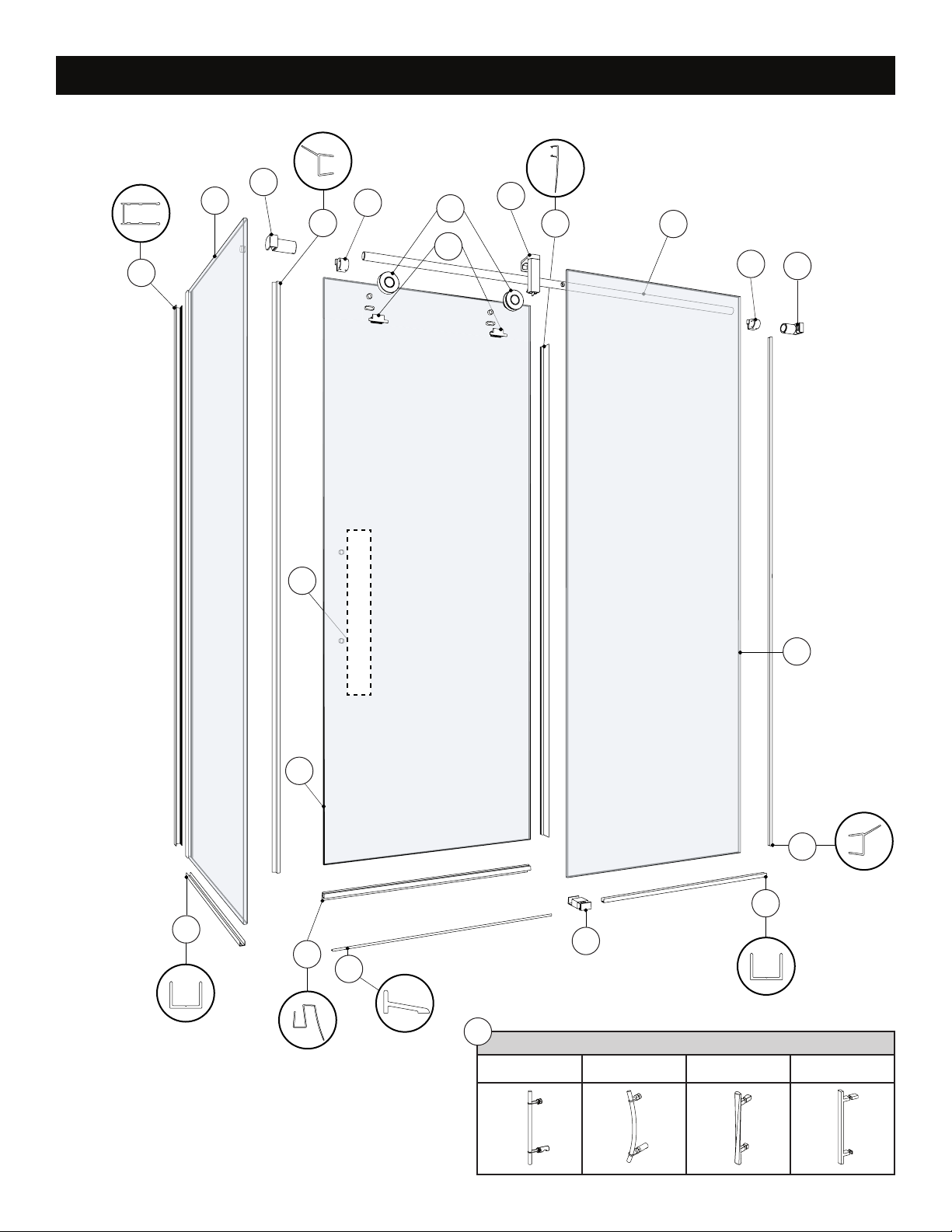

PARTS LISTING / LISTE DES PIÈCES
HANDLE OPTIONS / SÉLECTION DES POIGNÉES
A B C D
5
6
7
2
4
12
14 15
16
17
11
11
18
13
3
9
8
1
10
*
10
*
3
4
HANDLE / POIGNÉES

HARDWARE LISTINNG / LIST DE QUINCALLERIE
ITEM PARTS LISTING / LISTE DES PIÈCES QTY
1 FIXED PANEL / PANNEAU FIXE 1
2 DOOR PANEL / PANNEAU DE PORTE 1
3 SIDE GASKET / JOINT LATÉRAL 1
4 U-CHANNEL / PROFILÉ EN «U» 1
5 BOTTOM GUIDE / GUIDE INFÉRIEUR 1
6 THRESHOLD / SEUIL 1
7 BOTTOM GASKET / JOINT INFÉRIEUR 1
8
WALL JAMB / JAMBAGE
1
9
RETURN PANNEL / PANNEAU DE RETOUR
1
10 HANDLE / POIGNÉE 1
11 STOPPER / BUTOIR 2
12 RETURN PANNEL WALL BRACKET / SUPPORT MURAL DU PANNEAU DE RETOUR 1
13 ANTI-JUMP / ANTI-SAUT 2
14 ROLLER / ROULETTE 2
15 SIDE DOOR GASKET /JOINT LATÉRAL DE LA PORTE 1
16 TOP GUIDE CAP / CAPUCHON DU GUIDE 1
17 RUNNING RAIL / BARRE DE ROULEMENT 1
18 FIXED PANEL WALL BRACKET / SUPPORT MURAL PANNEAU FIXE 1
ITEM HARDWARE LISTING / LISTE DE QUINCAILLERIE QTY
19 WALL PLUG / CHEVILLE 4
20 CLEAR SETTING BLOCK (1/16”) / BLOC À NIVEAU TRANSPARENT (1/16”) 2
21 CLEAR SETTING BLOCK (1/8”) / BLOC À NIVEAU TRANSPARENT (1/8”) 2
22 GUIDE BUMPER / BUTOIR DU GUIDE 1
23 PLASTIC PART (A) / PIÈCE EN PLASTIQUE (A) 1
24 PLASTIC PART (B) / PIÈCE EN PLASTIQUE (B) 1
25 ANTI-JUMP SHIM / CALE POUR L’ANTI-SAUT 2
26 THRESHOLD ANCHOR / ANCRAGE DU SEUIL 1
27 FLAT HEAD SCREW #10 (2 ½″) / VIS À TÊTE PLATE # 10 (2 ½″) 2
28 PAN SELF-DRILLING SCREW # 8 (1 ½″) / VIS PAN AUTO-PERÇANTE # 8 (1 ½″) 3
29 FLAT SELF-DRILLING SCREW #6 (1″) / VIS PLATE AUTO-PERÇANTE # 6 (1″) 1
30 FLAT HEAD SCREW #8 ( ½″) / VIS À TÊTE PLATE # 8 (½″) 1
31 SOCKET HEAD SCREW M5 (12MM) / VIS ALLEN M5 (12MM) 1
32 SOCKET HEAD SCREW M8 (20MM) / VIS ALLEN M8 (20MM) 1
33 PAN SELF-DRILLING SCREW # 8 (⅜″) / VIS PAN AUTO-PERÇANTE # 8 (⅜″) 3
34 SCREW CAP / CAPUCHON COUVRE-VIS 3
35 BACK SCREW CAP / L’ARRIÈRE DU CAPUCHON COUVRE-VIS 3
PARTS LISTING / LISTE DES PIÈCES
19 20
27 29 25 26 30 31 32 33 3428 35
21 22 23 24
PART
PIÈCE APART
PIÈCE B

6
1
2
LEFT SIDE INSTALLATION
INSTALLATION DU CÔTÉ GAUCHE
RIGHT SIDE INSTALLATION
INSTALLATION DU CÔTÉ DROIT
Door panel
Panneau de porte
Door panel
Panneau de porte Return panel
Panneau de retour
Return panel
Panneau de retour Fixed panel
Panneau de xe
Fixed panel
Panneau de xe
MARK THE PLACEMENT AREA FOR THE RETURN PANEL ON THE BASE
MARQUER LA ZONE DE POSITIONNEMENT POUR LE PANNEAU DE RETOUR SUR LA BASE
* This conguration is illustrated in this manual.
* Cette conguration est illustrée dans ce manuel.
CHOOSE A CONFIGURATION / CHOISIR UNE CONFIGURATION
DISTANCE IS MEASURED FROM THE FINISHED WALL.
LA DISTANCE EST MESURÉE À PARTIR DU MUR FINI.
THE FOLLOWING INSTALLATION IS BASED ON PLUMB
FINISHED WALLS AND A LEVELLED BASE. IF THESE
CONDITIONS ARE NOT MET, PLEASE ADJUST ACCORDINGLY.
L’INSTALLATION SUIVANTE EST BASÉE SUR DES MURS
FINIS D’APLOMB ET UNE BASE DE DOUCHE NIVELÉE. SI
CES CONDITIONS NE SONT PAS PRÉSENTÉES, VEUILLEZ
AJUSTER EN CONSÉQUENCE.
RECOMMENDED AREA FOR
RETURN PANEL INSTALLATION.
ZONE RECOMMANDÉE POUR
L’INSTALLATION DU PANNEAU DE RETOUR.
Return panel placement
Placement du panneau de retour
MIN MAX
RUNNING RAIL LENGTH + 1 7/8ʺ
LONGUEUR DE LA BARRE DE ROULEMENT + 1 7/8ʺ
RUNNING RAIL LENGTH + 3 7/8ʺ
LONGUEUR DE LA BARRE DE ROULEMENT + 3 7/8ʺ
MIN
MAX

7
3
MARK THE PLACEMENT LINE FOR THE RETURN PANEL ON THE BASE WITHIN THE PLACEMENT AREA
MARQUER LA LIGNE DE PLACEMENT POUR DU PANNEAU DE RETOUR SUR LA BASE DANS LA ZONE DE POSITIONNEMENT
4PLACE THE WALL JAMB ON THE WALL / PLACER LE JAMBAGE CONTRE LE MUR
8
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
THE HOLES LOCATED ON THE SIDE
OF THE WALL JAMB MUST FACE THE
INTERIOR OF THE SHOWER.
LES TROUS SITUÉS SUR LE CÔTÉ DU
JAMBAGE DOIVENT ÊTRE ORIENTÉS
VERS L’INTÉRIEUR DE LA DOUCHE.

8
5
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
THE HOLES LOCATED ON THE SIDE
OF THE WALL JAMB MUST FACE THE
INTERIOR OF THE SHOWER.
LES TROUS SITUÉS SUR LE CÔTÉ DU
JAMBAGE DOIVENT ÊTRE ORIENTÉS
VERS L’INTÉRIEUR DE LA DOUCHE.

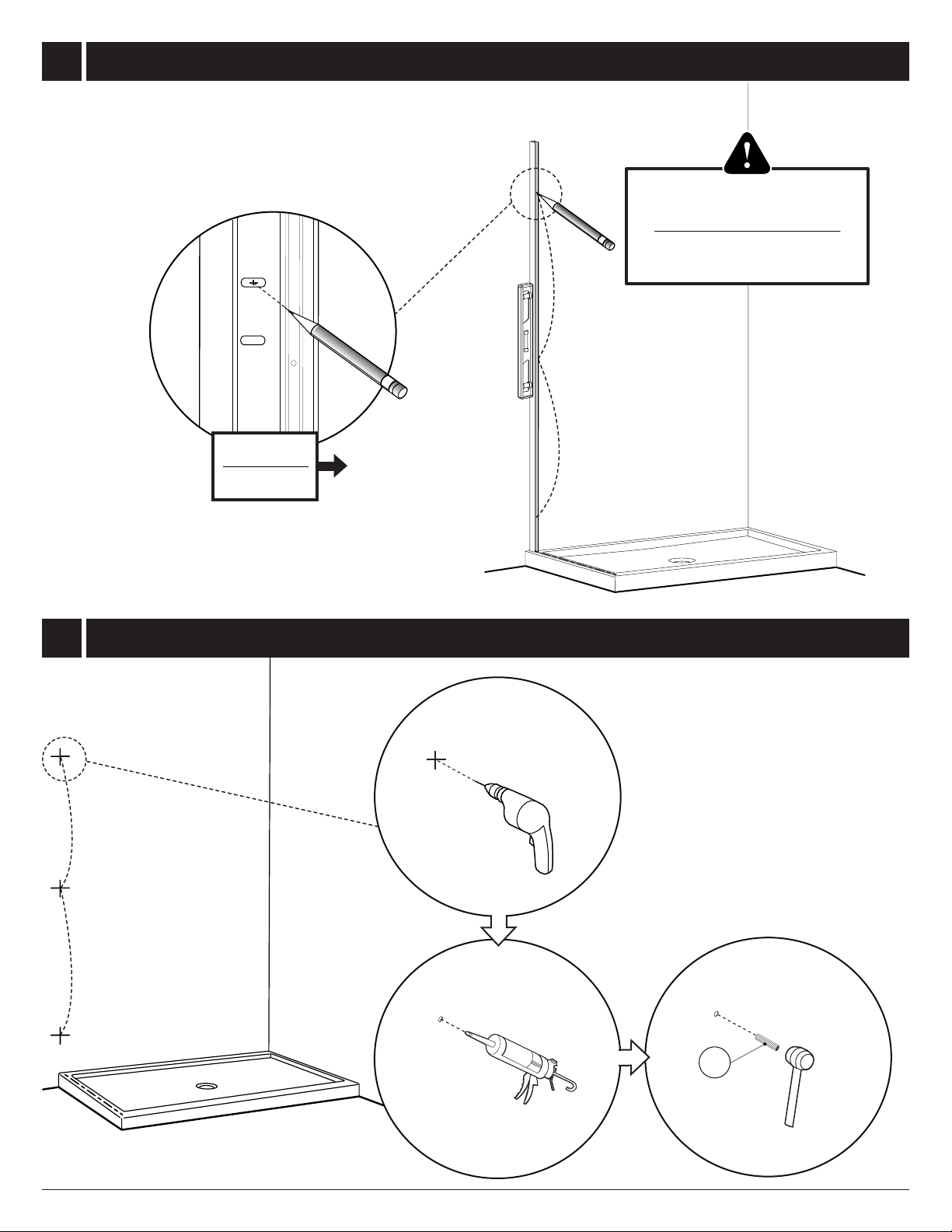

6DRILL, APPLY SILICONE & INSERT THE WALL PLUGS
PERCER, APPLIQUER DU SILICONE ET INSÉRER LES CHEVILLES
( )
19
MARK THE POSITIONS OF THE WALL JAMB HOLES / MARQUER LA POSITION DES TROUS DU JAMBAGE

9

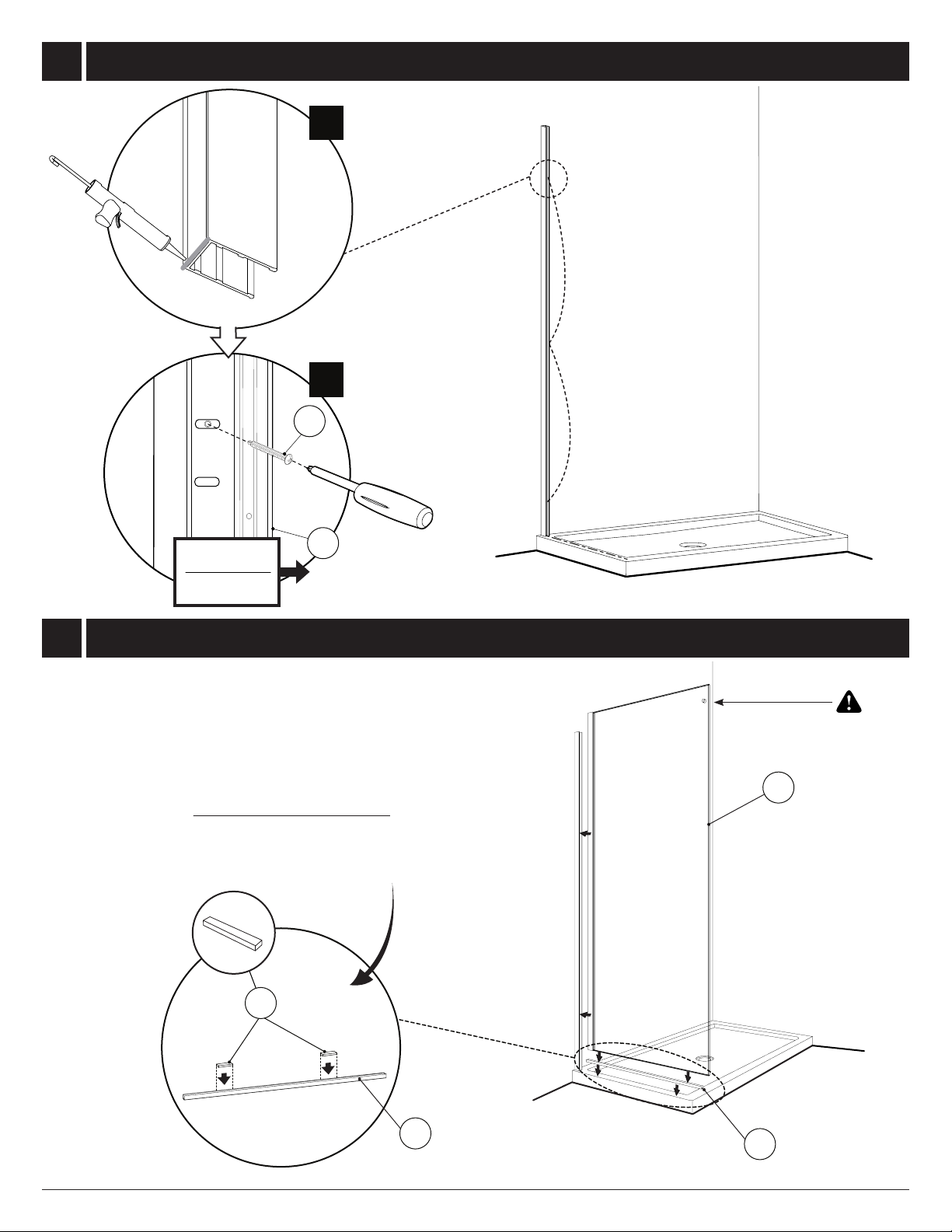

7SILICONE AND SECURE THE WALL JAMB / CALFEUTRER ET SÉCURISER LE JAMBAGE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
28
8
8
A
B
BRACKET HOLE
TROU DU SUPPORT
INSTALL THE RETURN PANEL / INSTALLER LE PANNEAU DE RETOUR
9
44
20
PLACE TWO 1/8ʺCLEAR SETTING BLOCKS IN
THE U-CHANNEL. USE ADDITIONAL SETTING
BLOCKS TO ADJUST IF NECESSARY.
PLACER DEUX BLOCS DE NIVEAU
TRANSPARENTS DE 1/8ʺ DANS LE PROFILÉ
EN «U». UTILISER DES BLOCS DE NIVEAU
TRANSPARENTS SUPPLÉMENTAIRES POUR
AJUSTER SI NÉCESSAIRE.

10
10
9
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
Cover the teeth of the pliers to
avoid scratching the metal.
Couvrir les dents de la pince pour
ne pas rayer le métal.
A
B
LEVEL AND CLAMP THE RETURN PANEL IN PLACE
NIVELER LE PANNEAU DE RETOUR ET SERRER EN PLACE
24 23
BOTTOM VIEW
VUE DU BAS
BOTTOM VIEW
VUE DU BAS

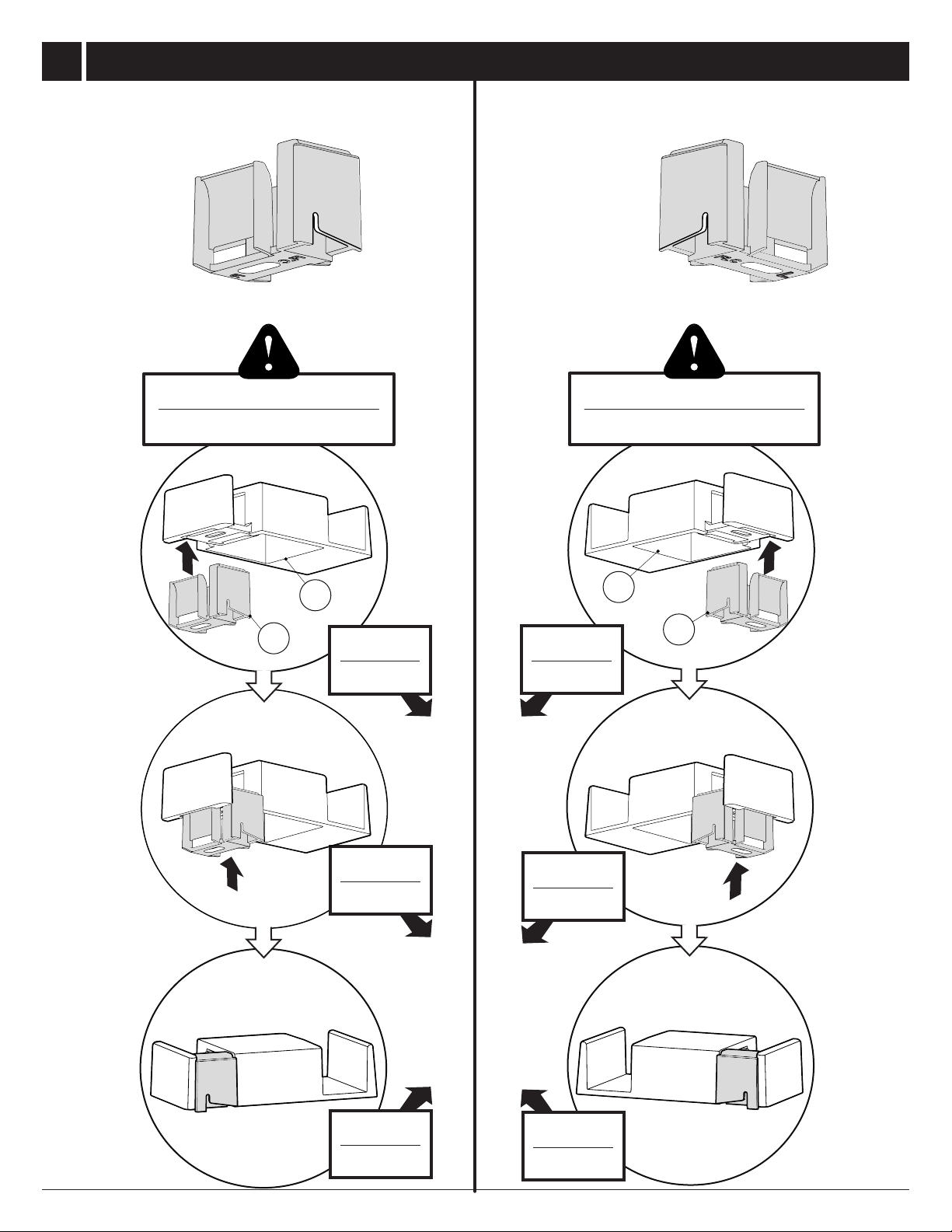

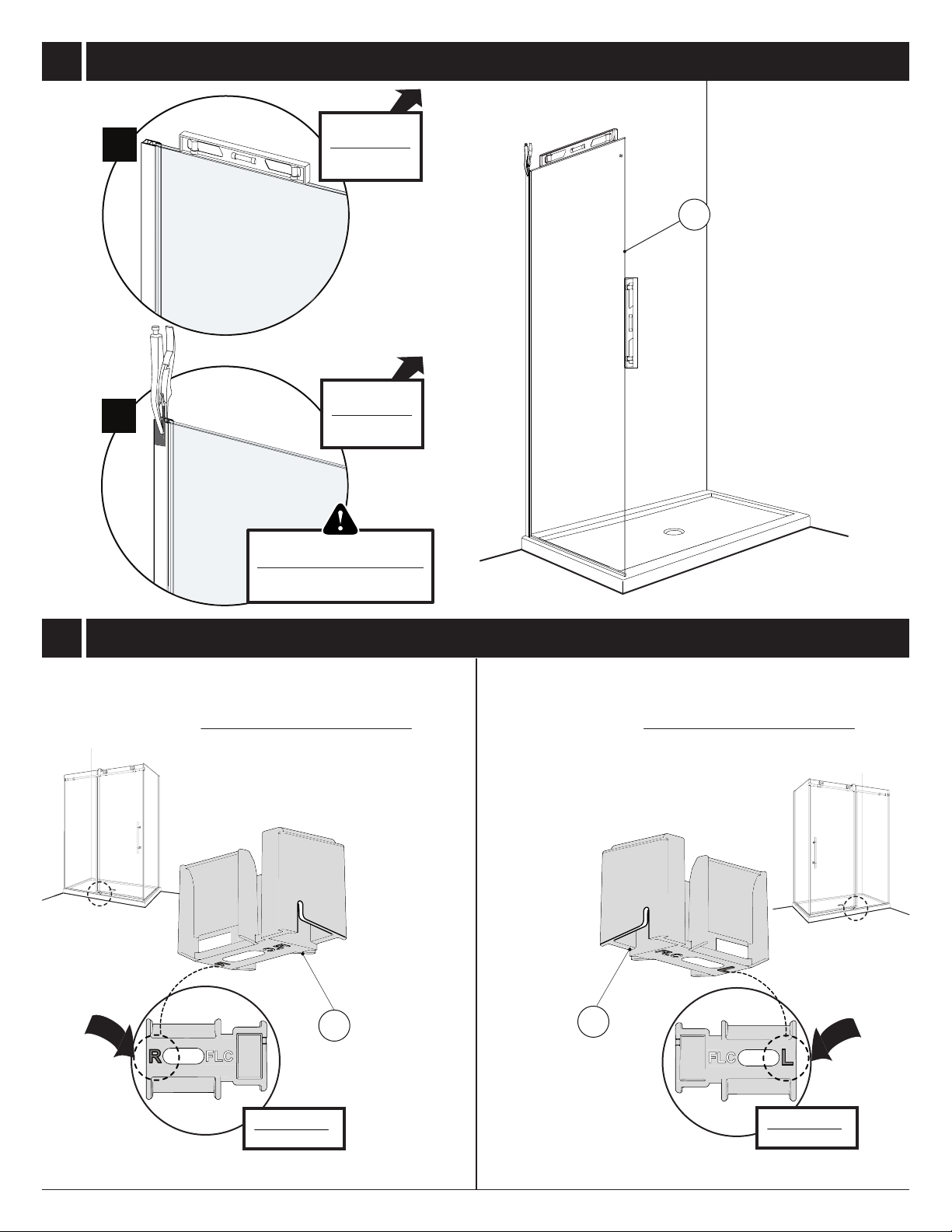

CHOOSE THE CORRECT PLASTIC PART CORRESPONDING TO YOUR CONFIGURATION
CHOISIR LA PIÈCE EN PLASTIQUE CORRESPONDANT À VOTRE CONFIGURATION
CHOOSE THE PLASTIC PART (A)
FOR LEFT SIDE INSTALLATION.
CHOISIR LA PIÈCE EN PLASTIQUE (A)
POUR INSTALLATION DU CÔTÉ GAUCHE.
A
PART
PIÈCE
CHOOSE THE PLASTIC PART (B)
FOR RIGHT SIDE INSTALLATION.
CHOISIR LA PIÈCE EN PLASTIQUE (B)
POUR INSTALLATION DU CÔTÉ DROIT.
B
PART
PIÈCE
9

11
11
24 23
INSERT THE LEFT PLASTIC PART INTO THE
BOTTOM GUIDE FROM BOTTOM
INSÉRER LA PIÈCE GAUCHE EN
PLASTIQUE SOUS LE GUIDE PAR LE BAS
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INSERT THE PLASTIC PART INTO THE BOTTOM GUIDE
INSÉRER LA PIÈCE EN PLASTIQUE DANS LE GUIDE INFÉRIEUR
LEFT SIDE INSTALLATION
INSTALLATION DU CÔTÉ GAUCHE
RIGHT SIDE INSTALLATION
INSTALLATION DU CÔTÉ DROIT
A
PART
PIÈCE
B
PART
PIÈCE
INSERT THE RIGHT PLASTIC PART INTO
THE BOTTOM GUIDE FROM BOTTOM
INSÉRER LA PIÈCE DROITE EN
PLASTIQUE SOUS LE GUIDE PAR LE BAS
55

12
12 TEMPORARILY PLACE THE BOTTOM GUIDE AND U-CHANNEL
PLACER LE GUIDE INFÉRIEUR ET PROFILÉS EN «U» TEMPORAIREMENT
The bottom guide can hang off the base as
long as it can be well fastened and is towards
the inside of the shower.
Le guide inférieur peut dépasser la base en
et vers l’intérieur
de la douche.
SIDE VIEW / VUE LATÉRALE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
U-CHANNEL MUST BE PARALLEL
WITH THE BASE AS INDICATED
LE PROFILÉ « U » EN DEVRAIT ÊTRE
PARALLÈLE AVEC LA BASE COMME INDIQUÉ
54
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
THE U-CHANNEL MUST BE
PLACED AGAINST THE WALL.
PLACER LE PROFILÉ EN «U»
CONTRE LE MUR

13
13 TEMPORARILY PLACE THE THRESHOLD AND ANCHOR ON THE BASE AND MARK THE PLACEMENT
PLACER LE SEUIL ET ANCRAGE DU SEUIL TEMPORAIREMENT, ET MARQUER L’EMPLACEMENT
26 6
FORMULA / FORMULE
MEASURE THE DOOR PANEL OPENING AND ADD 3/16” TO
THE DOOR OPENING BEFORE CUTING THE THRESHOLD
MESURER OUVERTURE DE LA PORTE ET AJOUTER 3/16” À
OUVERTURE DE LA PORTE AVANT LE COUPER LE SEUIL
3/16”
+
DOOR OPENING
OUVERTURE DE LA PORTE
7
U-CHANNEL AND THRESHOLD SHOULD BE
PARALLEL WITH THE BASE AS INDICATED
LE PROFILÉ « U » ET SEUIL EN DEVRAIT ÊTRE
PARALLÈLE AVEC LA BASE COMME INDIQUÉ
Door opening
OUVERTURE DE LA PORTE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

14
14 MARK PIECES AS SHOWN BELOW
MARQUER LES PIÈCES TELLES QU’ILLUSTRÉES CI-DESSOUS
TOP VIEW
VUE DU HAUT
15 REMOVE THE RETURN PANEL, U-CHANNELS, GUIDE, AND THRESHOLD
ENLEVER LE PANNEAU DE RETOUR, LES PROFILÉS EN «U», LE GUIDE, ET LE SEUIL
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
MARK THE BOTTOM GUIDE
ON THE SIDE AS SHOWN
MARQUER LE GUIDE INFÉRIEUR
SUR LE CÔTÉ ET COMME INDIQUÉ

15
()
DRILL AND SILICONE THE BOTTOM GUIDE PLACEMENT
PERCER ET CALFEUTRER L’EMPLACEMENT DU GUIDE INFÉRIEUR
16
INSTALL THE BOTTOM GUIDE / INSTALLER LE GUIDE INFÉRIEUR
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT
29
5
TOP VIEW
VUE DU HAUT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
17
DO NOT TIGHTEN THE SCREW
NE PAS SERRER LA VIS

16

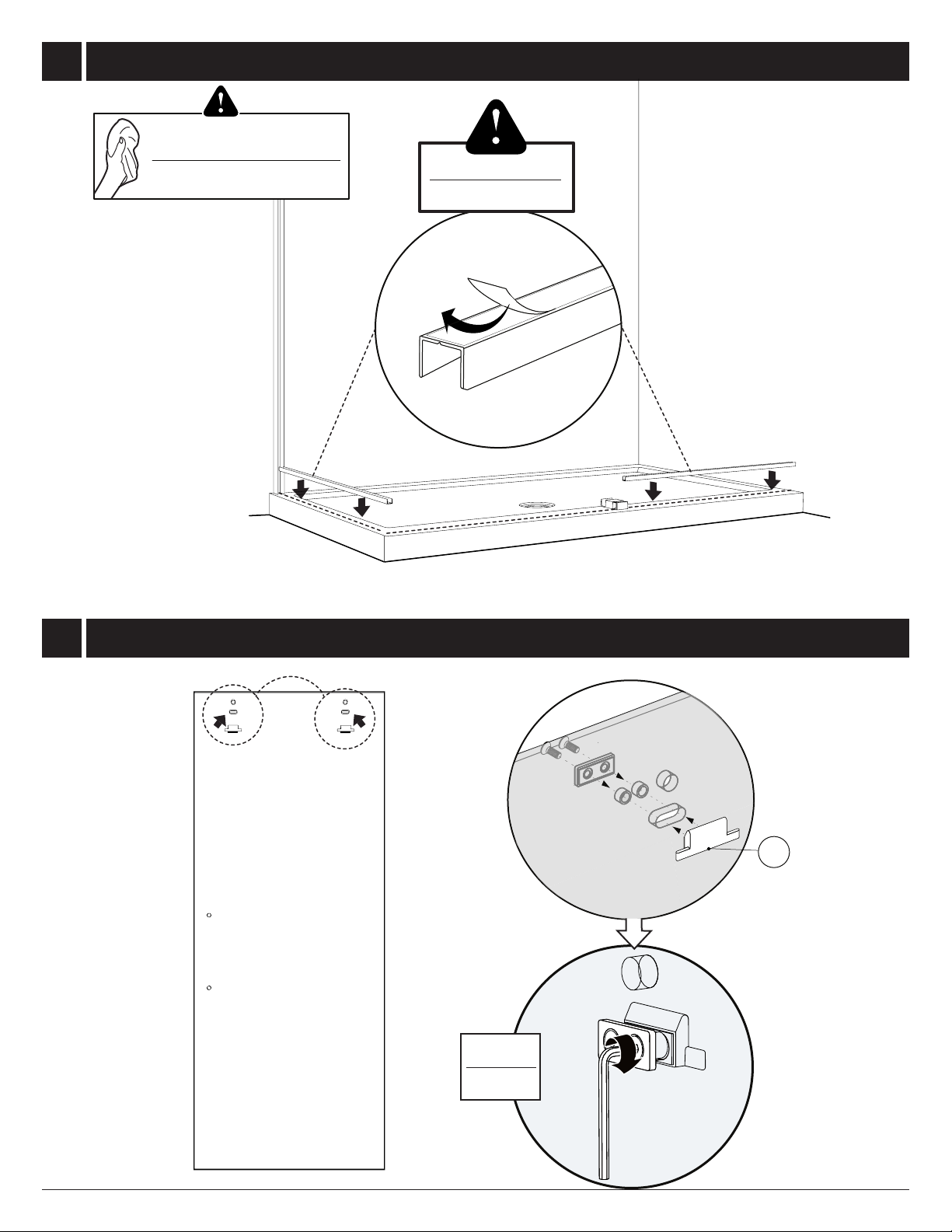

18 INSTALL THE U-CHANNELS / INSTALLER LES PROFILÉS EN «U»
INSTALL THE ANTI-JUMPS ONTO THE DOOR / INSTALLER LES ANTI-SAUTS SUR LA PORTE
INTERIOR
VIEW
VUE DE
L’INTÉRIEUR
13
19
Wipe the base with a clean cloth
before installing the U-channel.
Essuyer la base avec un chiffon propre
avant d’installer le prolé en «U».
REMOVE THE TAPE
FROM U-CHANNEL
ENLEVER LE RUBAN
DU PROFILÉ EN «U»

17
INSTALL THE DOOR HANDLE / INSTALLER LA POIGNÉE DE PORTE
21
2
SIDE VIEW
VUE LATÉRAL
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
10
20 INSTALL THE ROLLERS ONTO THE DOOR / INSTALLER LES ROULETTES SUR LA PORTE
14
REFERENCE DOT ON THE SIDE
POINT DE RÉFÉRENCE VERS LE CÔTÉ
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

18

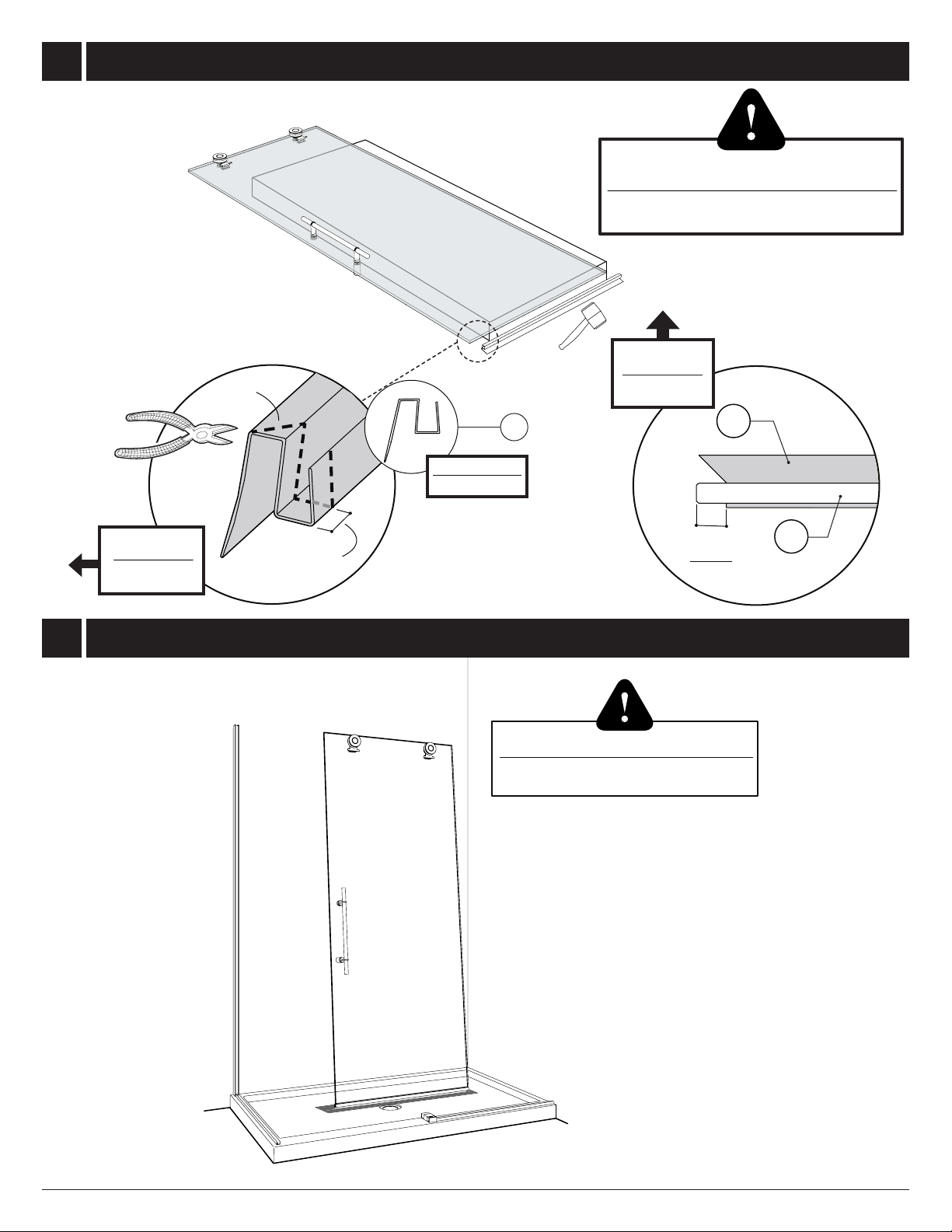

INSTALL THE BOTTOM DOOR GASKET / INSTALLER LE JOINT INFÉRIEUR POUR LA PORTE
45°
3/8"
7
2
10mm
3/8"
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
7
22
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
PLACE THE DOOR ON A TOWEL TO PREVENT
SCRATCHING THE SHOWER BASE
PLACER LA PORTE SUR UNE SERVIETTE POUR
ÉVITER DE RAYER LA BASE DE DOUCHE
23
SIDE VIEW
VUE LATÉRAL
PLACE THE PANEL ON CADRBOARD
BOX TO INSTALL THE BOTTOM DOOR GASKET
PLACER LE PANNEAU SUR LA BOÎTE DE CARTON POUR
INSTALLER LE JOINT INFÉRIEUR POUR LA PORTE
PLACE THE DOOR PANEL INSIDE THE SHOWER / PLACER LE PANNEAU DE PORTE DANS LA DOUCHE

19
25
REINSTALL AND LEVEL THE RETURN PANEL / RÉINSTALLER ET NIVELER LE PANNEAU DE RETOUR
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
24
MARK THE PLACEMENT LINE FOR WALL BRACKET ON THE WALL AND LEVEL
MARQUER LA LIGNE DE PLACEMENT POUR LA PANNEAU FIXE SUR LE MUR ET NIVELER
Cover the teeth of the pliers to
avoid scratching the metal.
Couvrir les dents de la pince ne
pour pas rayer le métal.
Dont forget the clear setting clear setting blocks
Ne pas oubier les blocs de niveau transparents
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

20

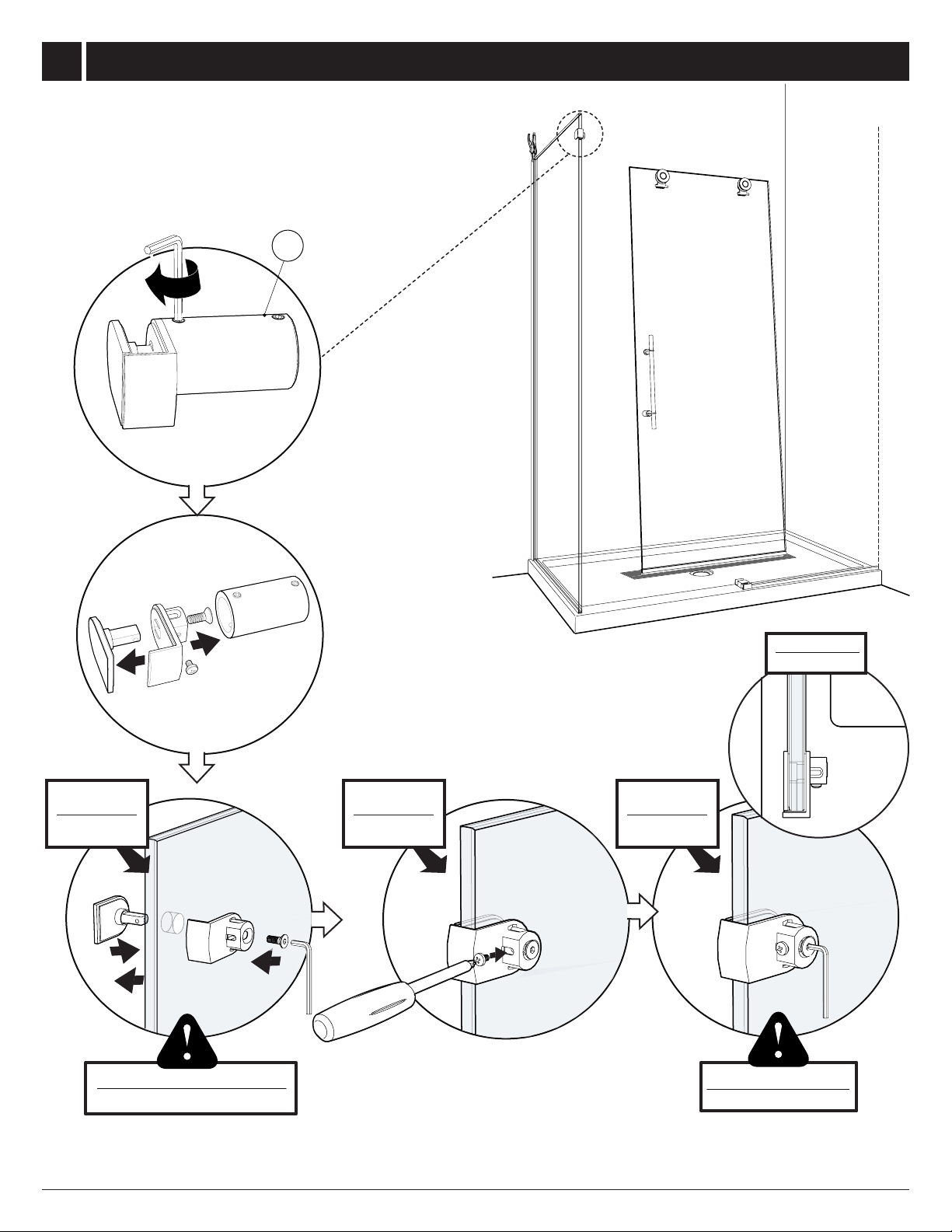

26 INSTALL THE RETURN PANEL GLASS MOUNT BRACKET
INSTALLER LE SUPPORT DE VERRE POUR PANNEAU DE RETOUR
12
TIGHTEN THE SCREW
SERRER LA VIS
DON’T TIGHTEN THE SREW
NE PAS SERRER LA VIS
TOP VIEW
VUE DU HAUT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
