Axor ShowerSelect Round 36723000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l'uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя / Инструкция по
монтажу 26
HU Használati útmutató / Szerelési útmutató 28
FI Käyttöohje / Asennusohje 30
SV Bruksanvisning / Monteringsanvisning 32
LT Vartotojo instrukcija / Montavimo instrukcijos 34
HR Upute za uporabu / Uputstva za instalaciju 36
TR Kullanım kılavuzu / Montaj kılavuzu 38
RO Manual de utilizare / Instrucţiuni de montare 40
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42
SL Navodilo za uporabo / Navodila za montažo 44
ET Kasutusjuhend / Paigaldusjuhend 46
LV Lietošanas pamācība / Montāžas instrukcija 48
SR Uputstvo za upotrebu / Uputstvo za montažu 50
NO Bruksanvisning / Montasjeveiledning 52
BG Инструкция за употреба / Ръководство
за монтаж 54
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 56
AR  59 ShowerSelect Soft Cube
36707000
40
°C
ShowerSelect Square
36715000
40
°C
ShowerSelect Round
36723000
40
°C

2
Serviceteile (siehe Seite 71)
Durchflussdiagramm
(siehe Seite 70)
Freier Durchfluss bei 0,3 MPa:
 Abgang 1
 Abgang 2
Maße (siehe Seite 70)
Wartung (siehe Seite 68)
• Der Thermostat ist mit Rückflussverhinde-
rern ausgestattet. Rückflussverhinderer
müssen gemäß DIN EN 1717 regelmäßig
in Übereinstimmung mit nationalen oder
regionalen Bestimmungen (DIN 1988
einmal jährlich) auf ihre Funktion geprüft
werden.
• Um die Leichtgängigkeit der Regeleinheit
zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz
kalt gestellt werden.
Einjustieren (siehe Seite 66)
Nach erfolgter Montage muss die Auslauf-
temperatur des Thermostaten überprüft wer-
den. Eine Korrektur ist erforderlich wenn die
an der Entnahmestelle gemessene Tempera-
tur von der am Thermostaten eingestellten
Temperatur abweicht.
Safety Function (siehe Seite 66)
Dank der Safety Function lässt sich die ge-
wünschte Höchsttemperatur von z. B. max.
42 ºC voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geis-
tigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Ist der Thermostat bzw. Mischer auf maximale Warm-
wassertemperatur eingestellt, kann es durch die hyd-
raulische Öffnung des Absperrventils zu Verbrühungen
kommen. Hansgrohe empfiehlt daher die Einrichtung
der "Safety Function".
• Nach dem Select-Absperrventil darf kein weiteres
Absperrventil oder eine Absperrung installiert werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch

3
Montage siehe Seite 60
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen
-Schmutzfangsieb der Regeleinheit
verschmutzt
-Schmutzfangsiebe vor dem Ther-
mostat und auf der Regeleinheit
reinigen
-Siebdichtung der Brause ver-
schmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
-Rückflussverhinderer verschmutzt /
defekt
-Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Temperaturregeleinheit verschmutzt
oder verkalkt
-Temperaturregeleinheit reinigen ggf.
austauschen
-Bei Neuinstallation Grundkörper
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180º ver-
dreht eingebaut
-Funktionsblock um 180º verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
-Feder defekt -Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen
-Druckknopf verkalkt
Ventil schwergängig -Select Absperrventil DN9 beschä-
digt
-Select Absperrventil DN9 austau-
schen
Brause oder Auslauf tropft -Select Absperrventil DN9 beschä-
digt
-Select Absperrventil DN9 austau-
schen
Taster lässt sich nicht betätigen bzw.
ist ohne Funktion
-Sicherung vom Absperrventil wurde
nicht entfernt
-Sicherung vom Absperrventil ent-
fernen
Taster klemmt, ist schwergängig -Dichtung nicht mehr gefettet -Dichtung fetten
Prüfzeichen (siehe Seite 72)
Reinigung
siehe beiliegende Broschüre
Bedienung (siehe Seite 72)
Bei der ersten Inbetriebnahme und nach
Ab- / Anstellen der Wasserversorgung kann
kurzzeitig minimal Wasser austreten.
Deutsch

4
Pièces détachées (voir pages 71)
Diagramme du débit
(voir pages 70)
Débit libre à 0,3 MPa:
 Sortie 1
 Sortie 2
Dimensions (voir pages 70)
Entretien (voir pages 68)
• Le mitigeur thermostatique est équipé de
clapets anti-retour. Les clapets anti-retour
doivent être examinés régulièrement
conformément à la norme EN 1717 ou
conformément aux dispositions nationales
ou régionales quant à leur fonction (au
moins une fois par an).
• Pour assurer le mouvement facile de
l´élément thermostatique, le thermostat
devrait être placé de temps en temps en
position très chaude et très froide.
Réglage (voir pages 66)
Le montage terminé, contrôler la température
de l’eau puisée au mitigeur thermostatique.
Un étalonnage est nécessaire si la tempé-
rature de l’eau mitigée mesurée au point
de puisage diffère sensiblement de celle
affichée sur le thermostat.
Safety Function (voir pages 66)
Grâce à la fonction Safety, il est possible
de prérégler la température maximale par
exemple max. 42º C souhaitée.
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Si le thermostat ou le mélangeur est réglé sur la
température maximale d'eau chaude, l'ouverture
hydraulique de la vanne d'arrêt risque d'être à l'ori-
gine d'ébouillantages. C'est la raison pour laquelle
Hansgrohe recommande de recourir à la fonction de
sécurité « Safety Function ».
• Il est interdit d'installer une vanne d'arrêt supplémen-
taire ou un blocage en aval de la vanne d'arrêt Select.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau
potable!
Français

5
Montage voir pages 60
Dysfonctionnement Origine Solution
Pas assez d´eau -Pression d´alimentation insuffisante -Contrôler la pression
-Filtre de l´élément thermostatique
encrassé
-Nettoyer les filtres devant le mitigeur
thermostatique et sur la cartouche
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la dou-
chette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
-Clapet anti-retour encrassé ou
défectueux
-Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
-Le thermostat n´a pas été réglé -Régler le thermostat
-Température d'eau chaude trop
basse, pas d´eau froide
-Augmenter la température d´eau
chaude entre 42ºC et 65ºC
Le réglage de la température n´est
pas possible
-L´élément thermostatique est encras-
sé ou entartré
-Nettoyer l´élément thermostatique
ou le changez éventuellement
-La pièce de base a une alimentation
inversée (l´eau froide doit être à
droite et l´eau chaude à gauche)
ou elle est montée à l´envers
-Montez le bloc de fonction à 180º
Bouton à pression du verrouillage de
sécurité défectueux
-Ressort défectueux -Nettoyer le ressort ou bien le bou-
ton à pression, le changer éventuel-
lement
-Bouton à pression entartré
Fonctionnement de la poignée
difficile
-Select robinet d’arrêt DN9 d´arrêt
défectueux
-Changez le Select robinet d’arrêt
DN9
La douchette ou le bec verseur goutte -Select robinet d’arrêt DN9 d´arrêt
défectueux
-Changez le Select robinet d’arrêt
DN9
Bouton impossible à actionner ou
sans réaction
-La sécurité de la vanne d'arrêt n'a
pas été retirée
-Retirer la sécurité de la vanne
d'arrêt
Bouton coincé, grippé -Joint dégraissé -Graisser le joint
Classification acoustique et
débit (voir pages 72)
Nettoyage
voir la brochure ci-jointe
I nstructions de service (voir pages 72)
Lors de la première mise en service et après
la coupure/remise en marche de l'alimenta-
tion en eau, il est possible qu'un léger filet
d'eau s'échappe temporairement
Français

6
Spare parts (see page 71)
Flow diagram
(see page 70)
Rate of flow by 0,3 MPa:
 Outlet 1
 Outlet 2
Dimensions (see page 70)
Maintenance (see page 68)
• The mixer is equipped with check valves.
The check valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional
regulations (at least once a year).
• To guarantee the smooth running of the
thermostat, it is necessary from time to
time to turn the thermostat from total hot
to total cold.
Adjustment (see page 66)
After the installation, the output tempera-
ture of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 66)
The desired maximum temperature for exam-
ple max. 42º C can be pre-set thanks to the
safety function.
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the influ-
ence of alcohol or drugs are prohibited from using
this product.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
• If the thermostat or mixer is set to maximum water
temperature, there is a risk of scalding at hydraulical
opening of the check valve. For this reason, Hansgro-
he recommends that you set up the "Safety Function".
• Never mount another lock valve or shutoff device
downstream of the Select lock valve!
Special information for UK
If installing this product with a pump, please be aware
that it has to have negative head switching. This product
will not function with a positive head pump..
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Safety against backflow
The product is exclusively designed for drinking water!
English

7

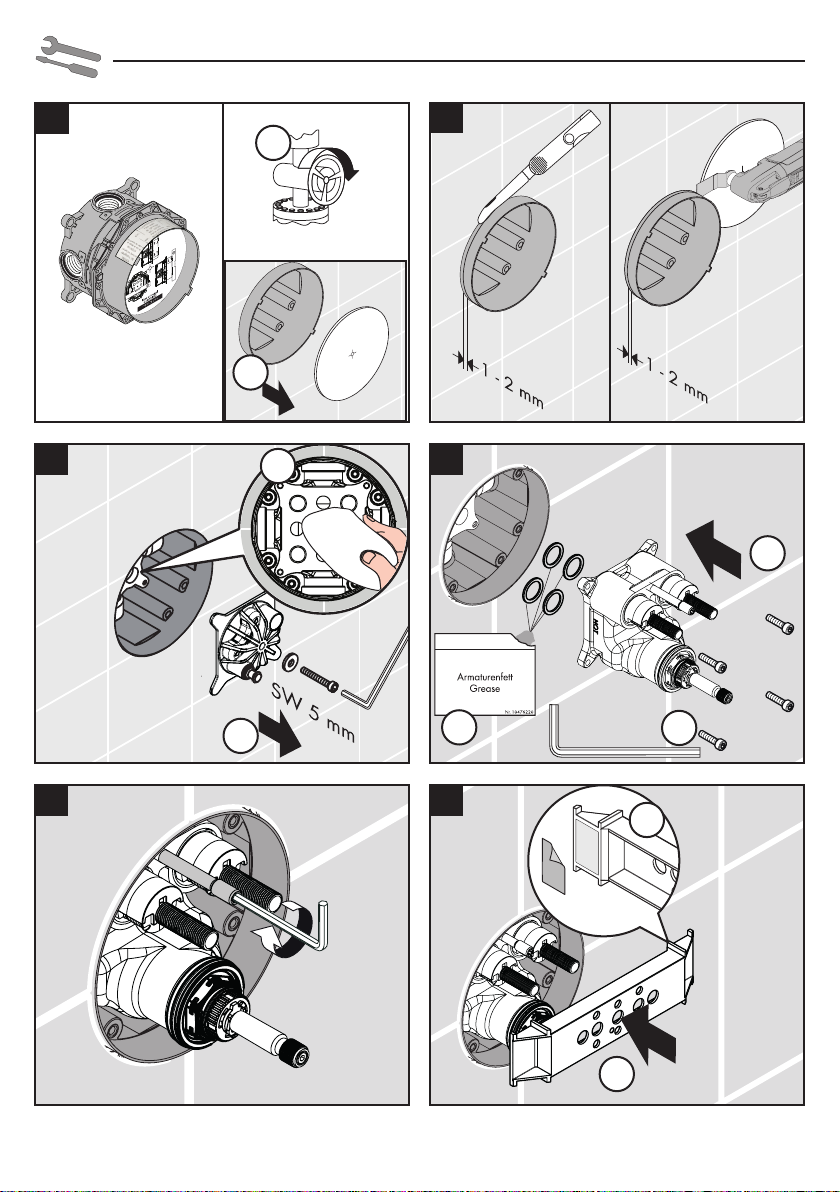

Assembly see page 60
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump
has been installed check to see if
the pump is working).
-Regulator filter dirty -Clean filter in front of the mixer and
on the MTC-thermo cartridge
-Shower filter seal dirty -Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
-Backflow preventers dirty or leaking -Clean backflow preventers, ex-
change if necessary
Spout temperature does not cor-
respond with temperature set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible -Temperature regulator dirty or
calcified
-Clean temperature regulator, ex-
change if necessary
-For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180º rotation
-Install function block turned through
180º
Safety stop button not operating -Spring defective -Clean spring and/or button, ex-
change if necessary
-Button calcified
Valve stiff -Select stop valve DN9 damaged -Exchange Select stop valve DN9
Shower or spout dripping -Select stop valve DN9 damaged -Exchange Select stop valve DN9
Pushbutton cannot be actuated or is
without function
-Safety guard of isolating valve has
not been removed
-Remove safety guard from isolating
valve
Pushbutton is jammed or stiff -Seal needs greasing -Grease the seal
Test certificate (see page 72)
Cleaning
see enclosed brochure
Operation (see page 72)
Minor leaking may occur briefly during
initial commissioning and interruption/restart
of the water supply.
English

8
Parti di ricambio (vedi pagg. 71)
Diagramma flusso
(vedi pagg. 70)
Portata a 0,3 MPa:
 Uscita 1
 Uscita 2
Ingombri (vedi pagg. 70)
Manutenzione (vedi pagg. 68)
• Il miscelatore termostatico è dotato di
una valvola antiritorno. La valvola di non
ritorno deve essere controllata regolar-
mente come da DIN EN 1717, secondo le
normative nazionali e regionali (almeno
una volta all'anno).
• Per garantire la scorrevolezza dell’ele-
mento di regolazione, di tanto in tanto si
dovrebbe regolare il termostatico passan-
do da tutto caldo a tutto freddo.
Taratura (vedi pagg. 66)
Effettuata l’installazione del miscelatore ter-
mostatico bisogna controllare la temperatura
di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di
prelievo non corrisponde a quella fissata sul
termostato.
Safety Function (vedi pagg. 66)
Grazie alla funzione antiscottature Safety
la temperatura massima per esempio max.
42º C desiderata è facilmente regolabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Se il termostato ovvero il miscelatore è impostato
alla temperatura massima dell'acqua calda, apren-
do idraulicamente la valvola di chiusura sussiste il
pericolo di ustioni. Hansgrohe raccomanda per ciò di
installare il dispositivo di sicurezza "Safety Function".
• A valle della valvola di chiusura Select non deve esse-
re installata nessun'altra valvola di chiusura o blocco.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano

9
Montaggio vedi pagg. 60
Problema Possibile causa Rimedio
Scarsità d'acqua -Pressione di erogazione insufficiente -Provare la pressione di erogazione
-Filtro dell'unità di regolazione
sporco
-Pulire/sostituire i filtri
-Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra
doccia e flessibile
Flusso incrociato; l'acqua calda viene
spinta nella tubatura acqua fredda a
rubinetteria chiusa o viceversa
-Antiriflusso sporco o non ermetico -Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa
da quella impostata
-Il termostatico non è stato regolato -Regolare il termostatico
-Temperatura dell'acqua calda -Aumentare la temperatura acqua
calda tra 42 ºC e 65 ºC
Impossibile la regolazione tempe-
ratura
-Elemento termostatico sporco o con
depositi calcarei
-Pulire o sostituire l'unità di regola-
zione
-In caso di nuova installazione - col-
legato male il termostatico (deve
essere: acqua fredda a destra e
calda a sinistra) o installato ruotato
di 180º
-Ruotare di 180º l'unita' di regola-
zione
Tasto antiscottatura non funzionante -Molla difettosa -Pulire o sostituire la molla o il tasto
-Tasto con depositi calcarei
Rubinetto duro -Select rubinetto d'arresto DN9 dan-
neggiato
-sostituire il Select rubinetto d'arresto
DN9
Doccia / scarico gocciola -Select rubinetto d'arresto DN9 dan-
neggiato
-sostituire il Select rubinetto d'arresto
DN9
Il tasto non si lascia azionare ovvero
è senza funzione
-La sicura della valvola di chiusura
non è stata rimossa
-Rimuovere la sicura dalla valvola di
chiusura
Il tasto è bloccato, non è scorrevole -Guarnizione non più imgrassata -Ingrassare la guarnizione
Segno di verifica (vedi pagg. 72)
Pulitura
vedi il prospetto accluso
Procedura (vedi pagg. 72)
Alla prima messa in funzione e dopo aver
chiuso e aperto l'alimentazione dell'acqua
potrebbe fuoriuscire minimamente dell'ac-
qua per breve tempo.
Italiano

10
Repuestos (ver página 71)
Diagrama de circulación
(ver página 70)
Caudal con 0,3 MPa
 Salida 1
 Salida 2
Dimensiones (ver página 70)
Mantenimiento (ver página 68)
• El termostato está equipado con válvula,
la cual evita el retorno del agua a la
tubería. Las válvulas anti-retorno tienen
que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con
las regulaciones nacionales o regionales
(una vez al año, por lo menos).
• Para garantizar el funcionamiento dura-
dero del termostato, el mando del mismo
debería girarse de vez en cuando del
extremo frío al extremo caliente.
Puesta a punto (ver página 66)
Después del montaje deberá comprobarse
la temperatura del agua del termostato,
en la salida del caño. Una corrección se
efectuará siempre y cuando la temperatura
del agua tomada a la salida del caño, no
corresponda con la indicada en el volante
del termostato.
Safety Function (ver página 66)
Gracias al tope de temperatura se puede
graduar la temperatura máxima por ejemplo
max. 42º C.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Si el termostato o el mezclador están ajustados a la
temperatura máxima de agua caliente, al abrir la
válvula de cierre hidráulicamente se pueden sufrir
quemaduras. Por esa razón, Hansgrohe recomienda
el dispositivo "Safety Function".
• Tras la válvula de cierre Select no se puede instalar
ninguna otra válvula de cierre o retención.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.
Español

11
Montaje ver página 60
Problema Causa Solución
Sale poca agua -presión insuficiente -comprobar presión
-filtro del termoelemento sucio -Limpiar filtros en las uniones a las
tomas de agua caliente y fría y en
el cartucho termostático
-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo
y teleducha
Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o
al revés
-válvula antirretorno sucia o pierde -limpiar / cambiar válvula
Temperatura del agua no correspon-
de a lo marcado
-termostato no ha sido ajustado -ajustar termostato
-Temperatura del agua caliente de-
masiado baja
-aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la temperatura -termoelemento sucio/lleno de cal -limpiar / cambiar termoelemento
-cuerpo empotrado mal montado
(debe estar: frío = derecha) o insta-
lado girado en 180º
-girar embellecedor en 180º
Botón de tope no funciona -muelle defecto -Limpiar y aplicar una fina capa de
grasa en el muelle y el pulsador
-botón lleno de cal
Llave de paso va duro -Select llave de paso DN9 dañada -cambiar Select llave de paso DN9
Pierde permanentemente agua por
el caño
-Select llave de paso DN9 dañada -cambiar Select llave de paso DN9
El pulsador no puede accionarse o
no funciona
-El seguro de la válvula de cierre no
se ha retirado
-Retirar el seguro de la válvula de
cierre
Pulsador atascado o duro -Junta ya sin grasa -Engrasar la junta
Marca de verificación
(ver página 72)
Limpiar
ver el folleto adjunto
Manejo (ver página 72)
Se pueden producir ligeras salidas de agua
tras la primera puesta en servicio, así como
después de abrir o cerrar el suministro de
agua.
Español

12
Service onderdelen (zie blz. 71)
Doorstroomdiagram
(zie blz. 70)
Vrije doorstroom bij 0,3 MPa:
 Uitgang 1
 Uitgang 2
Maten (zie blz. 70)
Onderhoud (zie blz. 68)
• De thermostaat is voorzien van terugslag-
kleppen. Keerkleppen moeten volgens
DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktio-
neren gecontroleerd worden. (Tenminste
een keer per jaar).
• Om het soepel lopen van de regeleen-
heid te garanderen moet de thermostaat
van tijd tot tijd op heel koud en heel warm
worden ingesteld.
Correctie (zie blz. 66)
Na montage dient de uitstroomtempera-
tuur van de thermostaat gecontroleerd te
worden. Een correctie is noodzakelijk als
de aan het tappunt gemeten temperatuur
afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 66)
Dankzijd de Safety Function kan de ge-
wenste maximale temperatuur van bijv. max.
42º C van te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Als de thermostaat c.q. mengkraan ingesteld is op
de maximale warmwatertemperatuur, kunnen door
de hydraulische opening van de afsluiter brandwon-
den ontstaan. Hansgrohe raadt daarom aan om de
"Safety Function" in te stellen.
• Na de Select-afsluitklep mag geen andere afsluitklep
of afdekking geïnstalleerd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands

13
Montage zie blz. 60
Storing Oorzaak Oplossing
Weinig water -Druk te laag -Druk controleren
-Vuilzeef van thermo-element verstopt -Vuilvangzeefjes en zeefjes van rege-
leenheid reinigen
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
-Terugslagkleppen vervuild of defect -Terugslagkleppen reinigen dan wel
uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
-Thermostaat niet ingesteld -Thermostaat instellen
-Temperatuur van warm water te
laag
-Warmwater toevoer verhogen min.
42ºC naar 65ºC
Temperatuur niet regelbaar -Thermo-element vervuild of verkalkt -Thermo-element reinigen dan wel
uitwisselen
-Bij nieuwe installaties: basisgarni-
tuur verkeerd aangesloten (moet
zijn koud rechts en warm links) of
180º gedraaid gemonteerd
-Functieblok 180º draaien
Safety Stop knop op thermostaat-
greep functioneert niet
-Veer defect -Veer en/of drukknop reinigen dan
wel uitwisselen
-Drukknop verkalkt
Kraan draait zwaar -Select inbouwstopkranen DN9
beschadigd
-Select inbouwstopkranen DN9
uitwisselen
Douche/uitloop lekt -Select inbouwstopkranen DN9
beschadigd
-Select inbouwstopkranen DN9
uitwisselen
Schakelaar kan niet bediend worden
c.q. heeft geen functie
-Zekering van de afsluitklep werd
niet verwijderd
-Verwijder zekering van de afsluit-
klep
Schakelaar klemt, is stroef -Afdichting niet meer ingevet -Afdichting invetten
Keurmerk (zie blz. 72)
Reinigen
zie bijgevoegde brochure
Bediening (zie blz. 72)
Bij het eerste gebruik en na het dicht- en
opnieuw opendraaien van de watervoorzie-
ning kann kort een kleine hoeveelheid water
ontsnappen.
Nederlands

60
Montage
2
SW 4 mm
5 6
SW 4 mm
5 Nm
4
3.
1.
2.
01800180
1
32.
2.
1.
1.
1.
2.

61
Montage
7
8
9
SW 4 mm
10
1.
2.
0 mm
> 0 mm

62
Montage
15
12b
12a
14
13
X
X + 11
1 - 2 mm
1 mm
!
40
°C
11
0 mm
2 mm
12b
12a

63
Montage
!
16
0,1 Nm
18 19
1.
2.
2.
1.
17
40
°C
2120
1.
2.
!

64
Montage
40
°C
25 65
40
°C
23
1.
2.
40
°C
!
24
SW 2 mm
1 Nm
1.
2.
40
°C
22

65
Montage
0°
max. 5° A
CB
SW 4 mm
SW 4 mm
5 Nm
Ø 7 mm
1.
2.

66
Safety Function
Justierung
z. B. 42° C
for example 42° C
2.
1.
34
40
°C
40
°C
40
°C
40
°C
40
°C
!
1 2 3
SW 2 mm
1 Nm
SW 2 mm
2.
2.
1.
1.
40
°C
2.
1.
1 2
SW 2 mm
SW 3 mm
1.
2.
