Fleurco R006 User manual

INSTRUCTION MANUAL / GUIDE D’INSTALLATION
R006
05 / 2013

TOOLS AND MATERIAL REQUIRED / OUTILS ET MATERIAUX REQUIS
PENCIL
CRAYON
DRILL
PERÇEUSE
SILICONE
SCELLANT
SCREWDRIVERS
TOURNEVIS
CUTTING PLIER
PINCE COUPANTE
LEVEL
NIVEAU
TAPE MEASURE
RUBAN À MESURER
1/4˝& 1/8˝ DRILL BITS
MÈCHE 1/4˝ & 1/8˝
MALLET
MAILLET
BLOCK
BLOCK
LONG NOSE LOCKING PLIER
PINCE SERRE ÉTAU
5/16” HEX NUT DRIVER
TOURNE-ÉCROU 5/16”
*To install the shower door on ceramic tiles, use a 1/4’’ drill bit for ceramic tiles.
Pour installer la porte de douche sur des tuiles en céramique, utiliser une mèche 1/4’’ à céramique.
*
2
Possible congurations / Congurations possible
Follow the installation steps require for the model / Suivre les étapes d’installation dans l’ordre selon le modèle

Please keep this manual and product code number for future reference and
replacement parts ordering if necessary.
Veuillez conserver ce manuel et le code de produit pour des références futures,
et au besoin, la commande les pièces de rechange.
INSTRUCTIONS GÉNÉRALES
• Lire attentivement et complètement le manuel
d’installation avant de procéder.
• Il est recommandé de porter des lunettes de sécurité
en tout temps lors de l’installation.
INSTALLATION SUR LES TUILES EN CÉRAMIQUE
• Le calfeutrage doit être appliqué sur le côté extérieur
deladoucheoùlepanneauxerencontrelestuiles
de la base.
• Si votre porte de douche doit être installée sur une
base en céramique, les tuiles doivent couvrir com-
plètement le dessous du jambage.
NOTE
• Calfeutrage: aucun scellant n’est nécessaire à
l’intérieur de la douche. Sauf indication contraire.
• Certains modèles sont dotés de joints d’étanchéité
claire.
L’ENTRETIEN DE VOTRE DOUCHE
• Ne jamais utiliser de poudre ou de tampon à récurer,
ni d’instrument tranchant sur les parties en métal ou
enverre.Detempsàautre,ilsuftdenettoyerla
porte avec une solution d’eau et de détergent doux
pour conserver l’aspect neuf des panneaux de verre
et du cadre en aluminium.
• Nous recommandons de passer une raclette de
douche sur les panneaux de verre après chaque
utilisation.
GENERAL INSTRUCTIONS
• Readthismanualcarefullyandcompletelybefore
proceeding.
• Itisrecommendedthatyouwearsafetyglassesat
all times during the installation.
INSTALLATION OVER CERAMIC TILES
• Siliconeshouldbeusedtosealthegapwherethe
ceramictilesmeetthexedpanel.
• Ifyourshowerdooristobeinstalledoverceramic
tiles,thetilesshouldlaycompletelyunderthewall
jamb.
NOTICE
• Caulking:nosealantisrequiredinsidetheshower.
Unlessotherwisestated.
• Somemodelsareequippedwithclearsealing
gaskets.
CARE FOR YOUR SHOWER DOOR
• Neverusescouringpowderpadsorsharpinstru-
ments on metal pieces or glass panels. An occa-
sionalwipingdownwithamildsoapdilutedinwater
is all that is needed to keep the panels and alumi-
numpartslookingnew.
• Werecommendwipingtheglasspanelswitha
squeegee after each use.
Des changements peuvent être apportés au produit
sans préavis.
Productspecicationsaresubjecttochangewithout
notice.
3

FRM2-448 FRM2-460 FRM2-472
4
INSTALLATION MANUAL / GUIDE D’INSTALLATION
INSTALLATION OF COMPONENTS / INSTALLATION DES COMPOSANTES
* Returnpanelinstalledonrightsideshown/Panneauderetourcôtédroitillustré
• Secure the wall jambs
• Sécuriser les jambages
see page
voir page
12
STEP / ÉTAPE 5
• Door panel installation and
ajustement
• Installation et ajustement
du panneau de porte
see page
voir page
13
• Accessories installation
• Installation des accessoires
see page
voir page
14 - 15
• Sealing
• Calfeutrage
see page
voir page
16
• Door assembly
• Assemblage de la porte
see page
voir page
9
• Wall jambs installation
• Installation du jambages
see page
voir page
10 - 11
• Base positioning
• Frame assembly
• Fix and return panel
assembly
• Positionnement de la base
• Assemblage du cadre
• Assemblage des panneaux
xes et du retour
see page
voir page
6 - 7
STEP / ÉTAPE 1
• Handle and towel installation
• Installation de la poignée et la
barre de serviette
see page
voir page
8
STEP / ÉTAPE 2
STEP / ÉTAPE 3
STEP / ÉTAPE 4
STEP / ÉTAPE 7
STEP / ÉTAPE 6
STEP / ÉTAPE 8

5
FRMRP2-3648
INSTALLATION MANUAL / GUIDE D’INSTALLATION
PARTS LISTING / LISTE DES PIÈCES
• Door panel installation and
ajustement
• Installation et ajustement
du panneau de porte
see page
voir page
13
2
3
18
16
15
17
4
29
9
10
1
31
3
12
9
6
5
12
28
3
15
13
30
32
6
10
30
HARDWARE / QUINCAILLERIE
21
27
23 26 24 25
20 19
32
22 31
30
14
811
7
ITEM PARTS - PIÈCES QTY
1 WALL JAMB / JAMBAGE 1
2 ANGLED WALL JAMB / JAMBAGE EN ANGLE 1
3 EXPANDER / EXTENSEUR 3
4DOOR PANEL / PANNEAU DE PORTE 1
5 SIDE PANEL / PANNEAU FIXE 1
6 BOTTOM CONNECTOR / CONNECTEUR DU BAS 4
7 VERTICAL GASKET / JOINT VÉRTICAL
8 VERTICAL COLUMN / MONTANT VÉRTICAL 1
9 BOTTOM TRACK / RAIL DU BAS
1
1
10 TOP TRACK / RAIL DU HAUT
1
1
11 DOOR SIDE GASKET / JOINT LATÉRAL DE PORTE 1
12 TOP CONNECTOR / CONNECTEUR DU HAUT 4
13 MAGNETIC DOOR GASKET / JOINT MAGNÉTIQUE DE PORTE 1
14 RETURN PANEL / PANNEAU DE RETOUR 1
15 DOOR MAGNETIC EXPANDER / EXTENSEUR MAGNÉTIQUE DE PORTE 1
16 CENTRAL COLUMN / COLONNE PRINCIPALE 1
17 SET OF HANDLES / ENS. DE POIGNÉE 1
18 TOWEL BAR / BARRE DE SERVIETTE 1
ITEM HARDWARE - QUINCAILLERIE QTY
19 GLASS SUPPORT / SUPPORT DE VERRE 8
20 WALL PLUG / CHEVILLE 8
21 SCREW CAP / CAPUCHON COUVRE-VIS 20
22 BACK SCREW CAP / L’ ARRIÈRE DU CAPUCHON COUVRE-VIS 20
23 PAN SELF DRILLING SCREW #M4-35 / VIS PAN AUTO-PERÇANTE #M4-35 24
24 PAN HEAD SCREW #M4-12 / VIS PAN #M4-12 1
25 PAN CREW #M4-10 / VIS PAN #M4-10 12
26 FLAT HEAD SCREW / VIS À TÊTE PLATE /#M4-20 2
27 STOPPER / BOUCHON 1
28 TOP WHEELS / ROULETTE DU HAUT 2
29 BOTTOM WHEELS / ROULETTE DU BAS 2
30 COVER FOR THE EXPANDER / CAPUCHON POUR LE EXTENSEUR 2
31 COVER FOR THE WALL JAMB / CAPUCHON POUR LE JAMBAGE 1
32 COVER FOR THE CORNER WALL JAMB / CAPUCHON POUR LE JAMBAGE EN ANGLE 1
33 CENTRAL COLUMN COVER / COUVRE COLONNE PRINCIPALE 1
33
1

1
6
POSITIONNING ON THE THRESHOLD / POSITIONNEMENT SUR LE SEUIL DE LA BASE
INSTALLATION MANUAL / GUIDE D’INSTALLATION
6
1a Use a measuring tape to mark the center of
the threshold of the base.
Using13/8”screws(x2),fastenthe
expandertothebottomtrackbyplacingthe
bottomconnectorbetweenthebottomtrack
and expander.
Placeglassclips(x2)onthebottomedgeof
thexedpanelandslidethemintothe
expander and bottom track.
Placeglassclips(x2)onthetopedgeofthe
xpanel.Fastenthetoptrackusing13/8”
screws(x2)byplacingthetopconnector
betweenthetoptrackandexpander.
Inserttheverticalcolumnontothexedpanel
andscrewintothetopandbottomtrackusing
the3/4”screws(x2).Using13/8”screws(x2),
fasten the magnetic door expander to the
bottomandtoptracksbyplacingthetopand
bottomconnectorsbetweenthetopandbottom
tracks and expander.
To install the return panel parts repeat step 1b
to install the magnetic expander and steps 1c
and 1d. Insert the in-line frame and the return
panel into the center colum and clamp .
Marquer le centre du seuil de la base à l’aide
d’uncrayonetd’unrubanàmesurer.
Fixer l’extenseur avec le rail du bas à l’aide
desvis13/8”(x2),enplaçantleconnecteur
du bas entre les deux.
Placerlessupportsdeverre(x2)surl’arête
inférieuredupanneauxeetglisserle
panneauxedansl’extenseuretleraildubas.
Placerlessupportsdeverre(x2)surl’arête
supérieuredupanneauxeetxerlerail
du haut sur l’extenseur à l’aide des vis
13/8”(x2)enplaçantleconnecteurduhaut
entre les deux.
Insérer le montant vertical sur le panneau
xeetserrerledanslerailduhautetdubas
àl’aidedesvis3/4”(x2).Fixerl’extenseur
magnétique de porte avec le rail du bas et du
hautàl’aidedesvis13/8”(x4),enplaçantles
connecteurs du bas et du haut entre les deux.
Pour installer le panneau de retour, répéter
l’ étape 1b pour installer l’extenseur
magnétique et les étapes 1c et 1d. Insérer le
cadrage avant et le cadrage du panneau de
retour dans la colonne centrale et serrer a
l’aide des pinces autobloquantes.
1a
23
9
3
6
1b
1c
1d
1e
5
BOTTOM TRACK
RAIL DU BAS
19
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
1b
1c
1f
1a
1b
1c
1d
1e
1f
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
COVER THE PLIER’S TEETH
BEFOREHAND TO
AVOID SCRATCHING THE
ALUMINUM PARTS.
RECOUVREZ LES DENTS DE
LA PINCE AFIN
DE NE PAS GRAFIGNER LES
PIÈCES EN ALUMINIUM.

1
7
FIXED & RETURN PANEL ASSEMBLY / ASSEMBLAGE DES PANNEAUX FIXE & DE RETOUR
INSTALLATION MANUAL / GUIDE D’INSTALLATION
19
1f
23
6
3
23 12
TOP CONNECTOR
CONNECTEUR DU HAUT /
BOTTOM CONNECTOR /
CONNECTEUR DU BAS
23
23
23
23
12
6
26
26
23
3
9
6
1e
1d
19
1f
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
16
TOP TRACK
RAIL DU HAUT
14
10
10
15
8
12

2
8
GUIDE D’INSTALLATION / INSTALLATION MANUAL
HANDLE AND INSTALLATION / INSTALLATION DE LA POIGNÉE
2a
2b

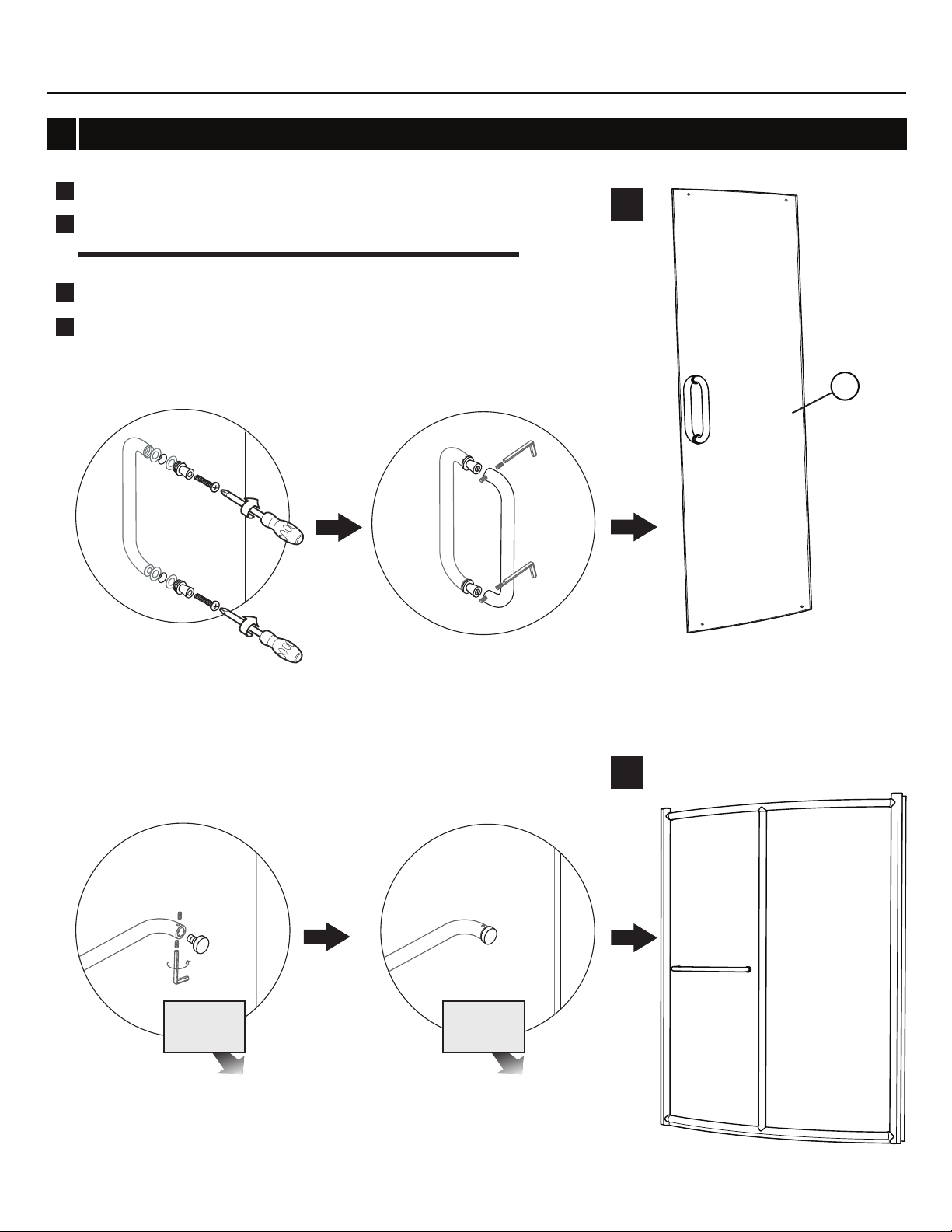

Installthehandleonthedoorpanelasshown.
Usethehexkeytoinstallthetowelbarronthexpanelasshown.
Installer la poignée sur le panneau de porte comme illustré ci-dessous.
Installer à l’aide d’une clé hexagonale la barre à serviette sur le
panneauxecommeillustréeci-dessous.
2a-1 2a-2
2a
2b
2a
2b
2b-1
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
2b-2
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
4

DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE
3
9
GUIDE D’INSTALLATION / INSTALLATION MANUAL
MAGNETIC GASKET /
JOINT MAGNÉTIQUE
3a
3b
28
29
3b
3a
3c

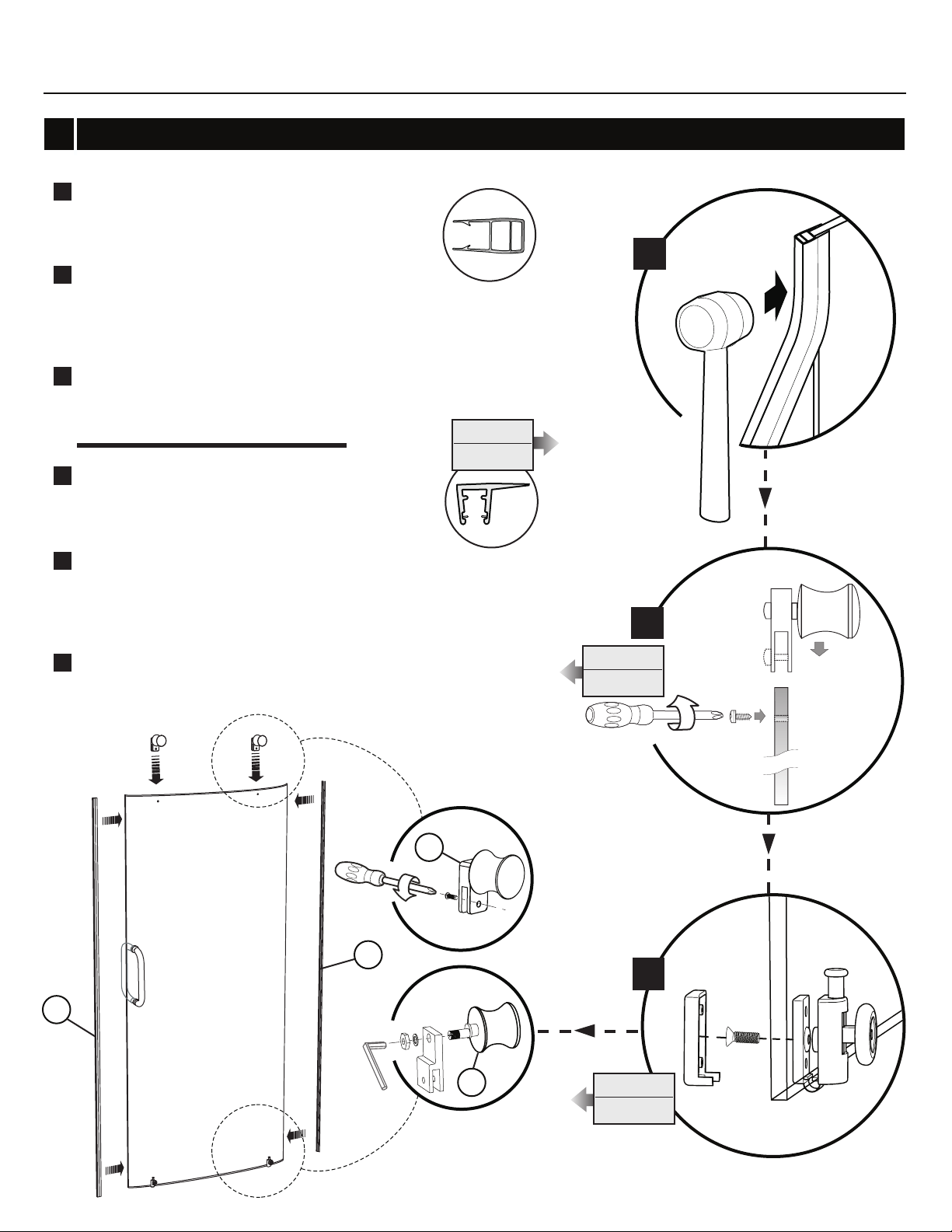

Use a mallet to install the magnetic gasket
and the side gasket on the door panel.
Ensure the textured side of the glass panel
islocatedtowardstheoutsideoftheshower.
Install the rollers on the door panel so that
therollerspointtowardstheoutsideofthe
shower.Theverticalhandlemustalwaysbe
ontheopeningsideofthedoortowardsthe
outsideoftheshower.
Install the bottom sliders on the door panel
whileplacingthehookstowardstheoutside
oftheshower.Placethebottomslidercap
overthescrew.
Installer à l’aide d’un maillet le joint
magnétique latéral et le joint latéral sur le
panneau de porte. Placer le côté texturé à
l’extérieur de la douche.
Installer les roulettes sur le panneau de
portedefaçonàcequelesroulettes
pointent vers l’extérieur de la douche.
La poignée verticale doit toujours être du
côté fermeture de la porte à l’extérieur.
Installer les guides du bas sur le panneau de

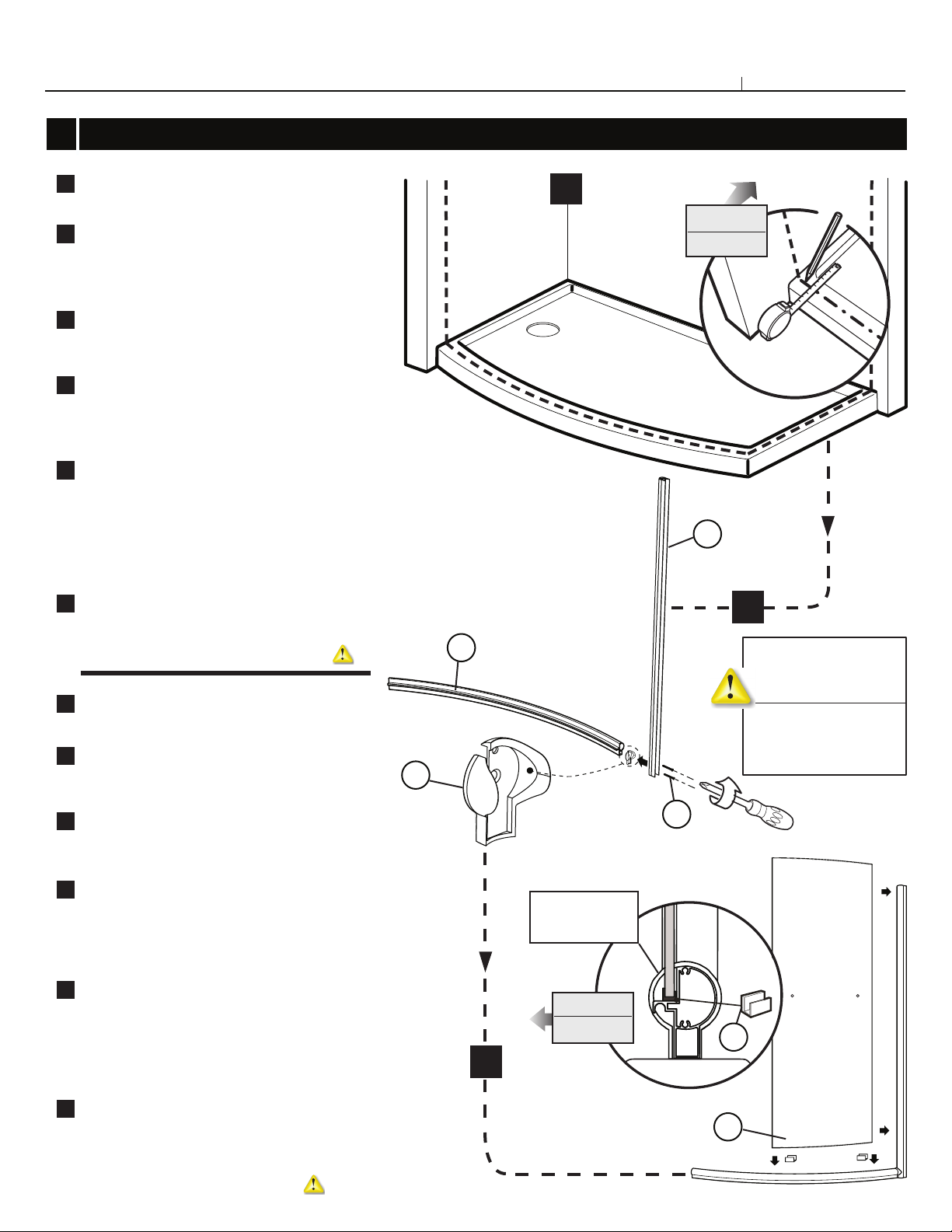

porteenplaçantlesroulettesversl’extérieur
de la douche. Placer le capuchon sur la vis
du guide.
3c
3a
3b
3c INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
SIDE GASKET /
JOINT LATÉRAL
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
13
11

4
10
WALL JAMB INSTALLATION / INSTALLATION DU JAMBAGE
INSTALLATION MANUAL / GUIDE D’INSTALLATION

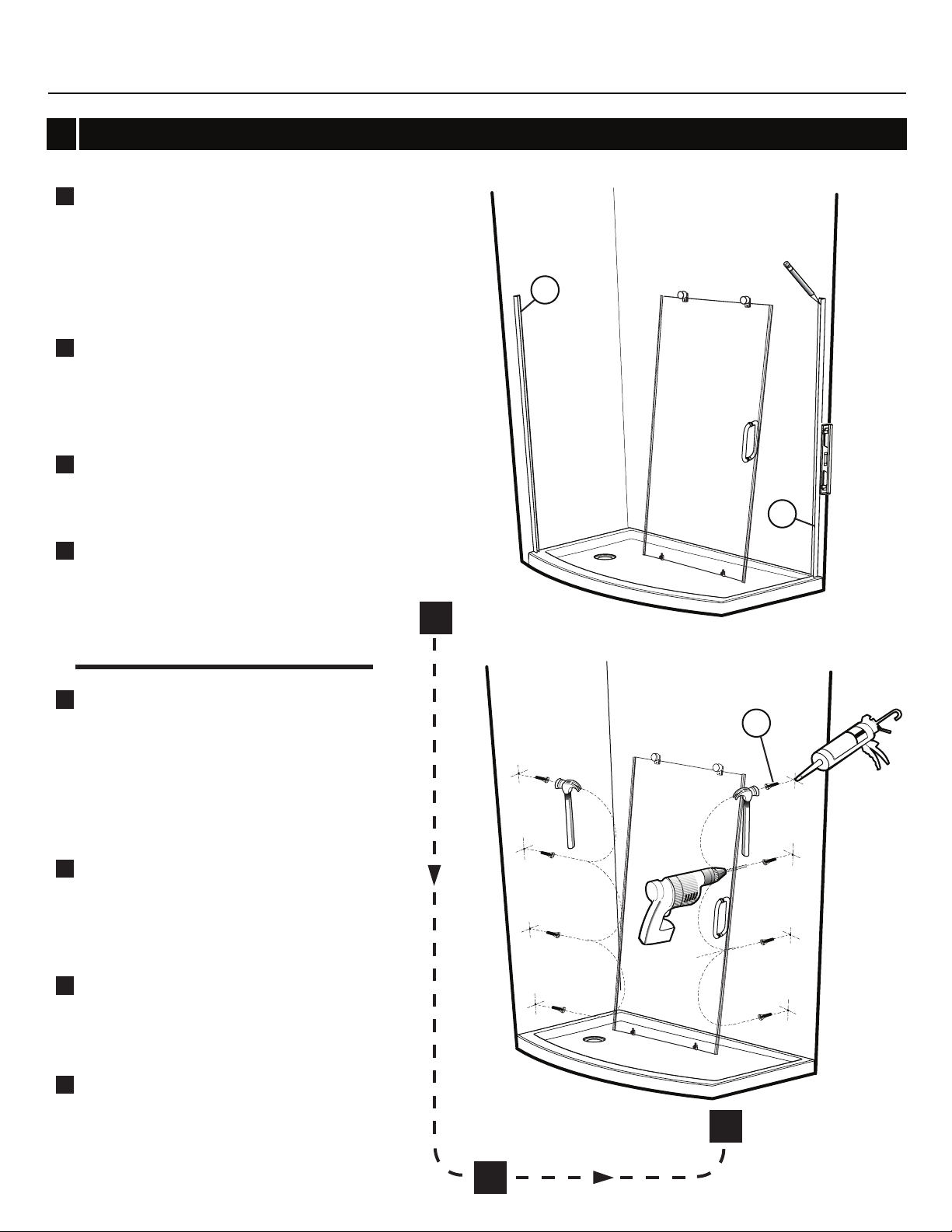

Placethedoorinsidetheshowerareaand
cover the base to avoid scratches. Place the
walljambsagainstthewallsothattheholes
arelocatedtowardstheinterioroftheshower.
Centertheopeningofthewalljambsonthe
linesmarkedpreviously.Ensureverticalitywith
alevel.Marktheholespositionwithapencil
usingtheholesofthewalljambsforreference.
DrilltheholesinthewallwithØ1/4’’drillbit.
Toinstalltheshowerdooronceramictiles,use
aØ1/4’’drillbitforceramictiles.
Insert one drop of silicone in each hole bored in
thewallbeforeinsertingthewallplug(x8)
on both side.
Applysiliconetothebottomofthewalljambs
andsecurethemintothewallplugsalready
installedinthewallbyusingscrews
13/8’’(x8).Ensureverticalitywiththelevel.
Putscrewcapsonthescrewheads.
Inserttheexpandersintothewalljambsand
placetemporairalytheframecentredonthe
thresholdonthelinemarkedpreviously.Adjust
and level the frame and the return panel so
that the magnetic gaskets are aligned and in
contact.
Placer la porte à l’intérieur de l’enceinte de la
douche en protégeant la surface de la base.
Placer les jambages aux murs en centrant
l’ouverture sur la ligne marquée précédemment
pour que les trous soient vers l’intérieur de la
douche. Assurer la verticalité du jambage à
l’aide du niveau. Marquer l’emplacement des
trousavecuncrayonenutilisantlestrousdu
jambage comme référence.
PercerdestrousavecunemècheØ1/4’’.
Pour installer la porte de douche sur des tuiles
encéramique,utiliserunemècheØ1/4’’à
céramique. Introduire une goutte de silicone
danschaquetroupercédanslemuravantd’y
insérerunecheville(x8)danschaquetrou.
Appliquer du silicone à l’inférieur des deux jam-
bages et les visser au mur en utilisant les vis 1
3/8’’(x8)etleschevillesdéjàinstalléesdansle
mur. Assurer la verticalité avec le niveau. Poser
descouvre-vis(x8).
Insérer les extenseurs du cadrage dans les
jambages. Déposer le cadrage temporairement
sur le seuil de la base centré sur les lignes de
marquages. Ajustez et nivelez le cadre et le
panneau de retour pour que les joints magné-
tiques soient alignés et en contact.
4a
4b
4c
4a
4b
4c
4d
4d
4a
4b
4c
20
2
1

4
11
WALL JAMB INSTALLATION (CONTINUED) / INSTALLATION DU JAMBAGE (SUITE)
INSTALLATION MANUAL / GUIDE D’INSTALLATION
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
23
21
22
4c
4d
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
TOP VIEW
VUE DU HAUT
4d
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE

5
12
SECURE THE WALL JAMBS / SECURISER LES JAMBAGES
INSTALLATION MANUAL / GUIDE D’INSTALLATION
5a
5b
5a
5b
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE

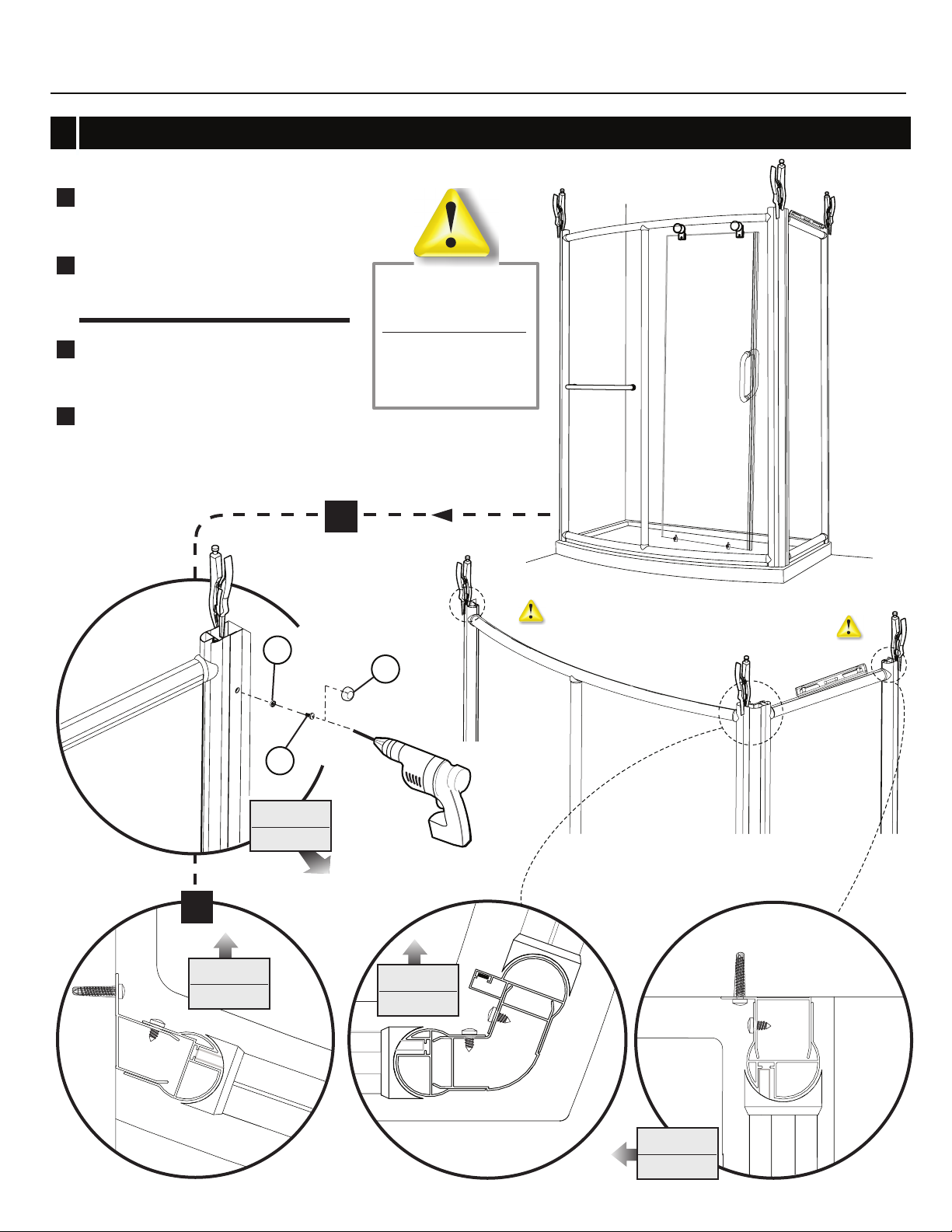

Levelthetoptrackandbottomtrack,by
using locking pliers . Clamp the expanders
withtheirwalljambs.*
Securetheexpanderswiththewalljambs
andthecentralcolumbyusingthe3/8”self
drillingscrews(x12)andscrewcaps(x12).
Assurer le niveau des cadres et serrer les
extenseurs avec leur jambage à l’aide de
pincesautobloquantes.*
Sécuriser les extenseurs avec les jambages
et la colonne centrale à l’aide des vis
auto-perçante3/8’’(x12)etplacerles
capuchons(x12)surlestêtesdevis
apparentes.
5a
COVER THE PLIER’S
TEETH BEFOREHAND TO
AVOID SCRATCHING THE
ALUMINUM PARTS.
RECOUVREZ LES DENTS DE
LA PINCE AFIN DE NE PAS
GRAFIGNER LES PIÈCES EN
ALUMINIUM.
*
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
5b
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
21
25
22
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE

13
INSTALLATION MANUAL / GUIDE D’INSTALLATION
6a
6b
6a
6b
GUIDE D’INSTALLATION / INSTALLATION MANUAL
DOOR INSTALLATION / INSTALLATION DU PANNEAU DE PORTE
6
6a
6b

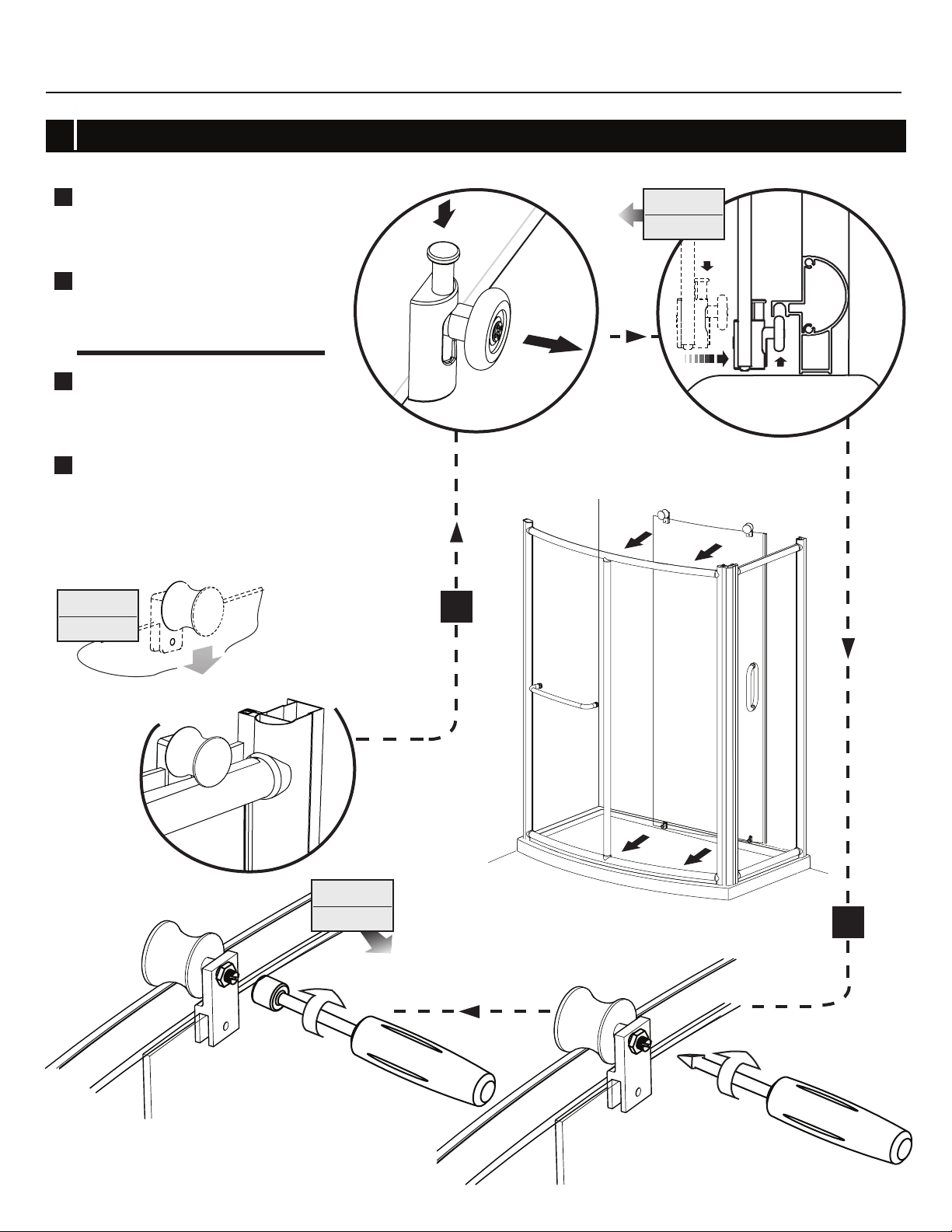

Place the top rollers of the door panel
on the top track and push on the bottom
sliders to engage them into the bottom
track.
Slightlyunscrewthenutofthetop
rollersofthedoorpanelthiswillallow
youtoadjustthedoor.Screwitbackby
ensuringverticalitywiththelevel.
Placer les roulettes du panneau de
porte sur le rail supérieur et enfoncer les
guides du bas pour les engager dans le
rail inférieur.
Dévisser légèrement les vis des
roulettes du panneau de porte et
revisser en assurant la verticalité du
panneau de verre à l’aide d’un niveau.
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE

7
14
ACCESSORIES INSTALLATION / INSTALLATION DES ACCESSOIRES
7a
7a
Useamalletandablocktoinstalltheverticalgasketsoneachsideofthexandretunpanelsbetweentheexpandersandtheglass
panelsandbetweentheverticalcoulmnandtheglasspanels.Thegasketsmustbeinstalledinsidetheshower.
Utiliser un maillet et
un bloc pour insérer les
joints d’étanchéité
de chaque côté du
panneauxeetdu
panneau de retour
entre les extenseurs
et les panneaux de verre,
ainsi qu’entre
le montant vertical
et les panneaux
de verre.
Les joints verticaux
doivent être installés
à l’intérieur de la douche.
Clear Glass
Verre clair
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
TOP VIEW
VUE DU HAUT
GUIDE D’INSTALLATION / INSTALLATION MANUAL
7a
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
Paris Point Glass
Verre point de Paris

15
INSTALLATION MANUAL / GUIDE D’INSTALLATION
ACCESSORIES INSTALLATION (CONTINUED) / INSTALLATION DES ACCESSOIRES (SUITE)
7
7b
7c

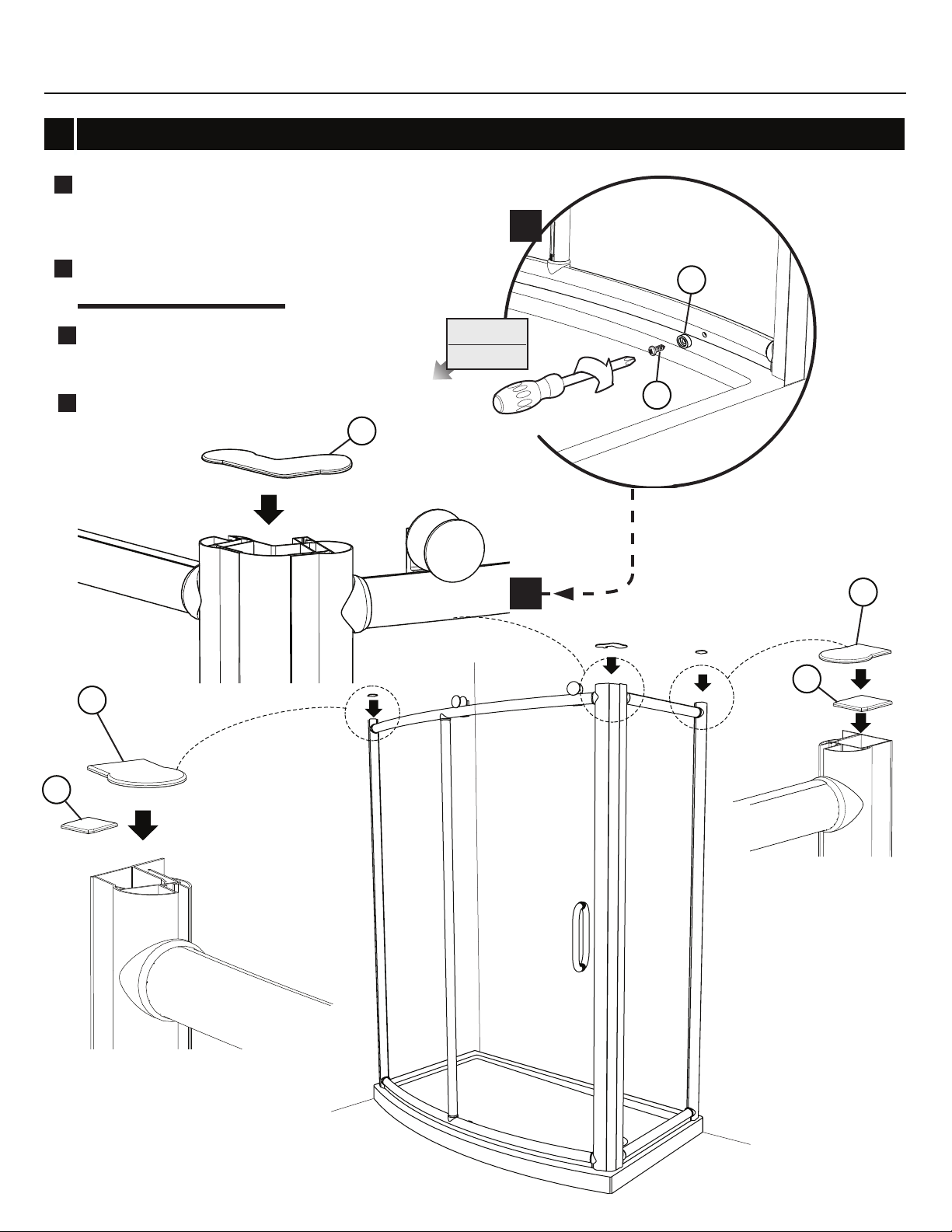

Useascrew1/2”toinstallthe
bumper that is located on the
bottom track opposite to the
opening of the door.
Place the expander caps on the
expanders.
Visser la butée sur le rail inférieur
ducôtépanneauxeavecune
vis 1/2”.
Placer les couvercles sur les
extenseurs.
7b
7b
7c
7c
33
30
30
31
27
24
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
32

8
16
SEALING / CALFEUTRAGE
INSTALLATION MANUAL GUIDE D’INSTALLATION
8a
8b
8a
8b
HEURES
HOURS
8b
8a
Siliconetheoutsideoftheframebetweenthe
wallandthewalljamb,alongthebottomrail,
belowthexpanelandatthebottomofthe
return panel if applicable.
Wait24hoursbeforeusingtheshowerto
allowthesilicontodry.
Calfeutrer avec du silicone l’extérieur du cadre
entre le mur et le jambage, le long des rails
inférieurs,enbasdupanneauxeetenbas
du panneau de retour si applicable.
Attendre 24 heures avant de faire fonctionner
la douche pour laisser le silicone séché.
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
